Detalles vagon plataforma MMQ serie 250.194/443

Hola a todos.
A ver si alguien me puede echar un cable con esto.
Estoy intentando realizar el citado vagon desde cero partiendo del articulo de la revista Mastren nº72.
Como estoy empezando en esto me surgen dudas a la hora de realizar los detalles de los bajos ya que me gustaria ser fiel al original en medida de los posible.
Tengo dos fotillos que adjunto:

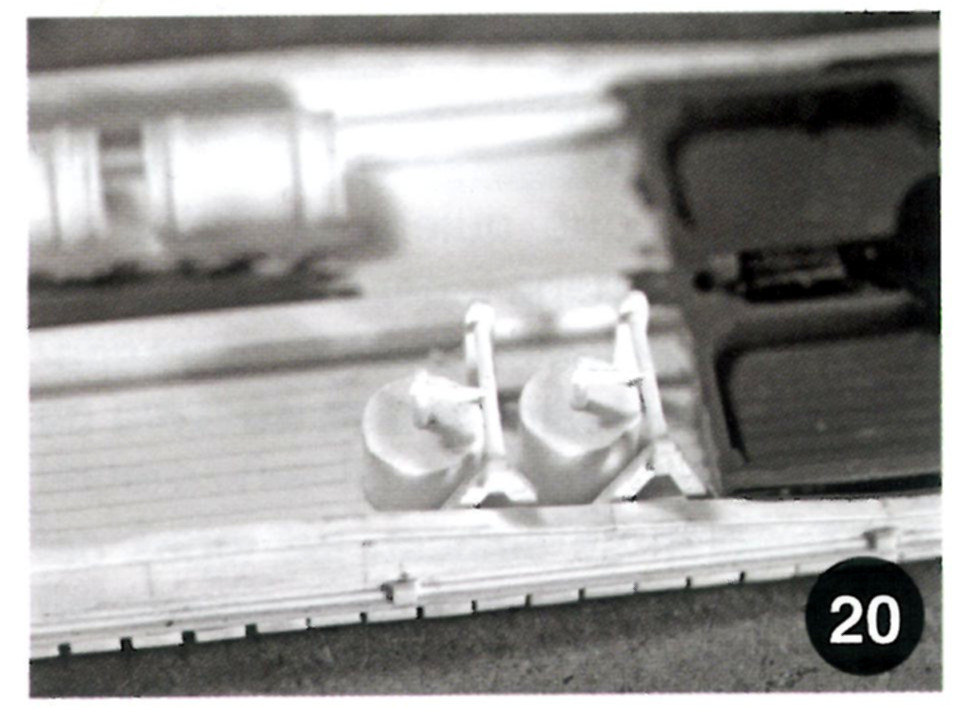

1) La primera pertenece a los detalles del sistema de freno de vacio y los depositos segun articulo Mastren.

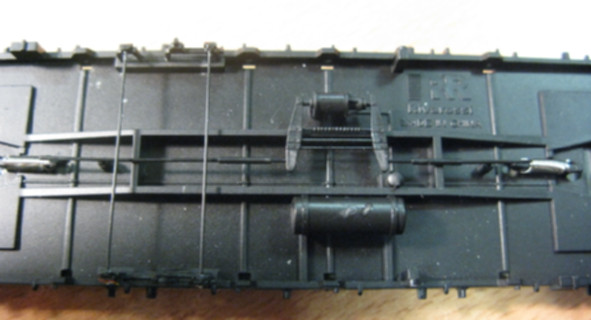

2) La segunda pertenece a los detalles de un vagon plataforma de Rivarossi.

Alguien me puede decir cual se aproxima mas a la realidad.

Pues yo diría que unos son frenos de vacío y otros de aire comprimido...

El año de construcción de la serie y la época de tu maqueta te darán la clave: freno de vacío sólo; ambos tipos de freno o, en su última época, sólo de aire.


Saludos
Carrington, a punto de coger un catarro con tanta corriente de aire

Hola Carrington, gracias por ponerme en la pista. No soy un gran especialista en esto pero ya sabemos algo más.
El año de fabricacion es 1959, por lo tanto llevara freno de vacio.

Saludos.

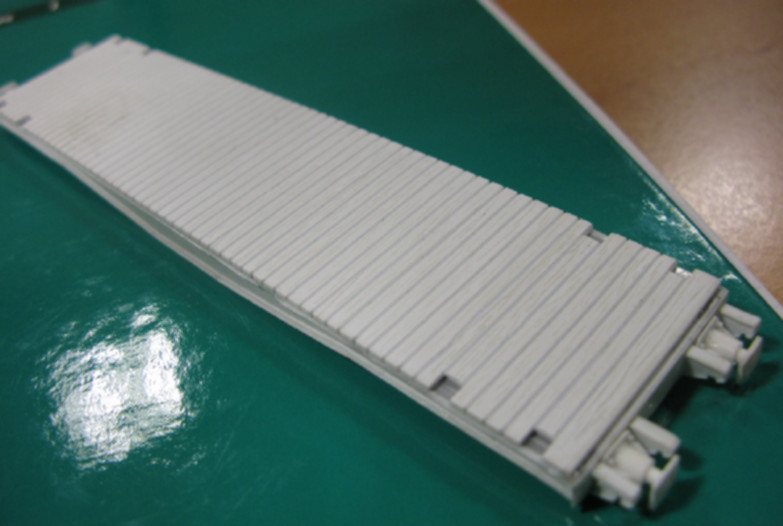

De momento ya tengo la estructura principal, los tablones de la base y los topes modelados.
Conforme vaya avanzando ire colocando fotos por si alguien pudiese estar interesado.
Es mi primer trabajo, o sea que espero no quede muy chapuza.

Saludos.

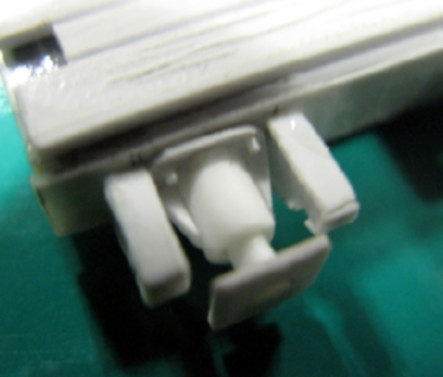

Detalle de los topes

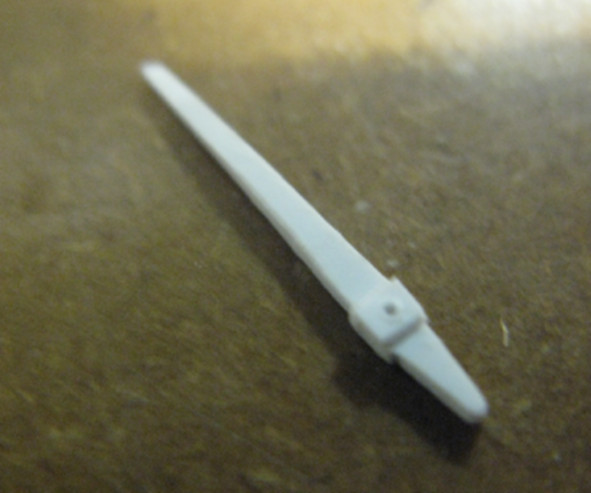

Y del primer telero modelado.

muy buenas manos, esos teleros parecen comerciales.

Buenas tardes,
Los topes son comerciales o los has hecho tu.
Saludos y adelante, que queda fantástico.
Albert

Muy buenas,

En los primeros pasos, la plataforma te está quedando espectacular. Una pregunta, los teleros son caseros? si es así, como los haces? Me vendría de perlas tener un método de fabricación de teleros caseros.

Saludos,

Hola a todos.
Todo es casero, o por lo menos esa es mi intencion; excepto las ruedas y la cinematica.
Por eso digo que a ver que me sale. JEJEJE Al menos tengo la intencion.

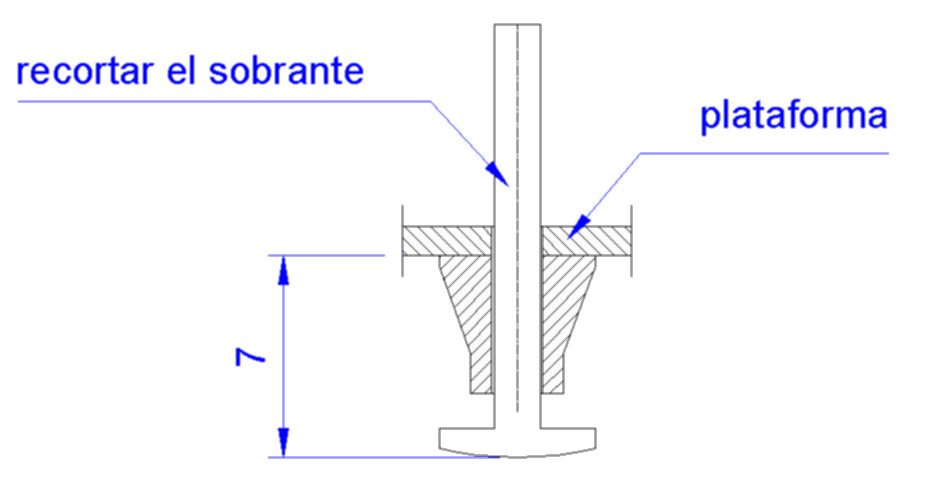

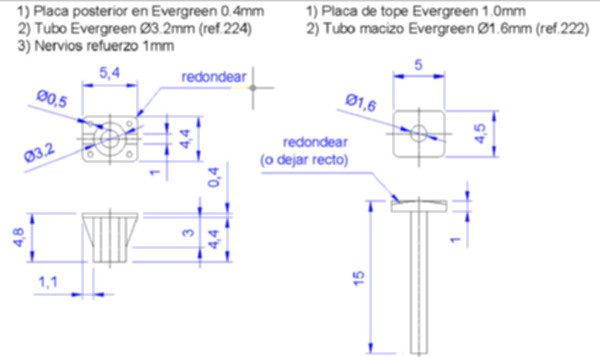

Os pongo un planito con las dimensiones que he usado para los topes.

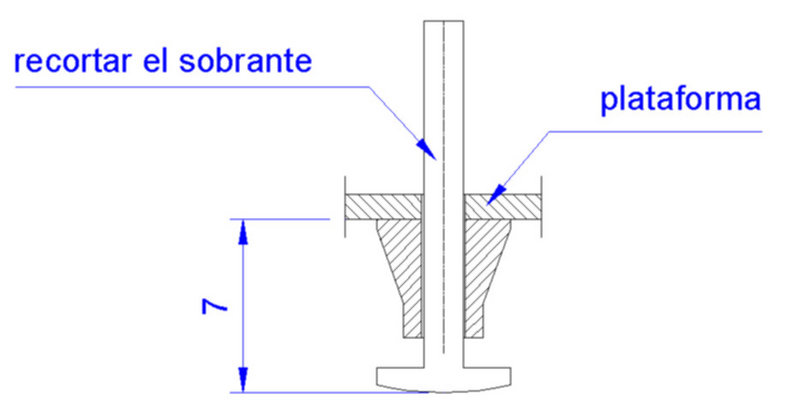

Por cierto la placa que va a la plataforma lleva 4 taladros de Ø0.5mm y que son para pasar el redondo evergreen ref.218.
para simular los tornillos (el redondo se corta mas largo para facilitar la introduccion y luego se corta el sobrante)
Nota: el redondo de longitud 15mm esta hecho porque yo lo hago pasar taladrando la pared de la plataforma quitandole luego tambien el sobrante. Se puede cortar directamente a 7mm sin necesidad de taladrar nada.
Es que voy un pelo sobre la marcha.

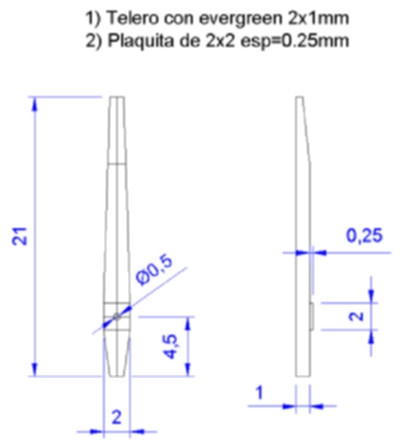

Sobre el telero os pongo la medidas que yo estoy usando.
Los testeros finales tengo la intencion de hacerlos abatibles.

Muchas gracias por la información, ya veremos lo que sale, que tú lo haces muy fácil.

Saludos,

Buenos dias,
Gracias por la información pero una pregunta como puedes apurar una o dos o cuatro décimas de mm.?
Saludos.
Albert

Hola a todos.
Las medidas son referencias aproximadas. No tengo tanto tino como para clavar las decimas.

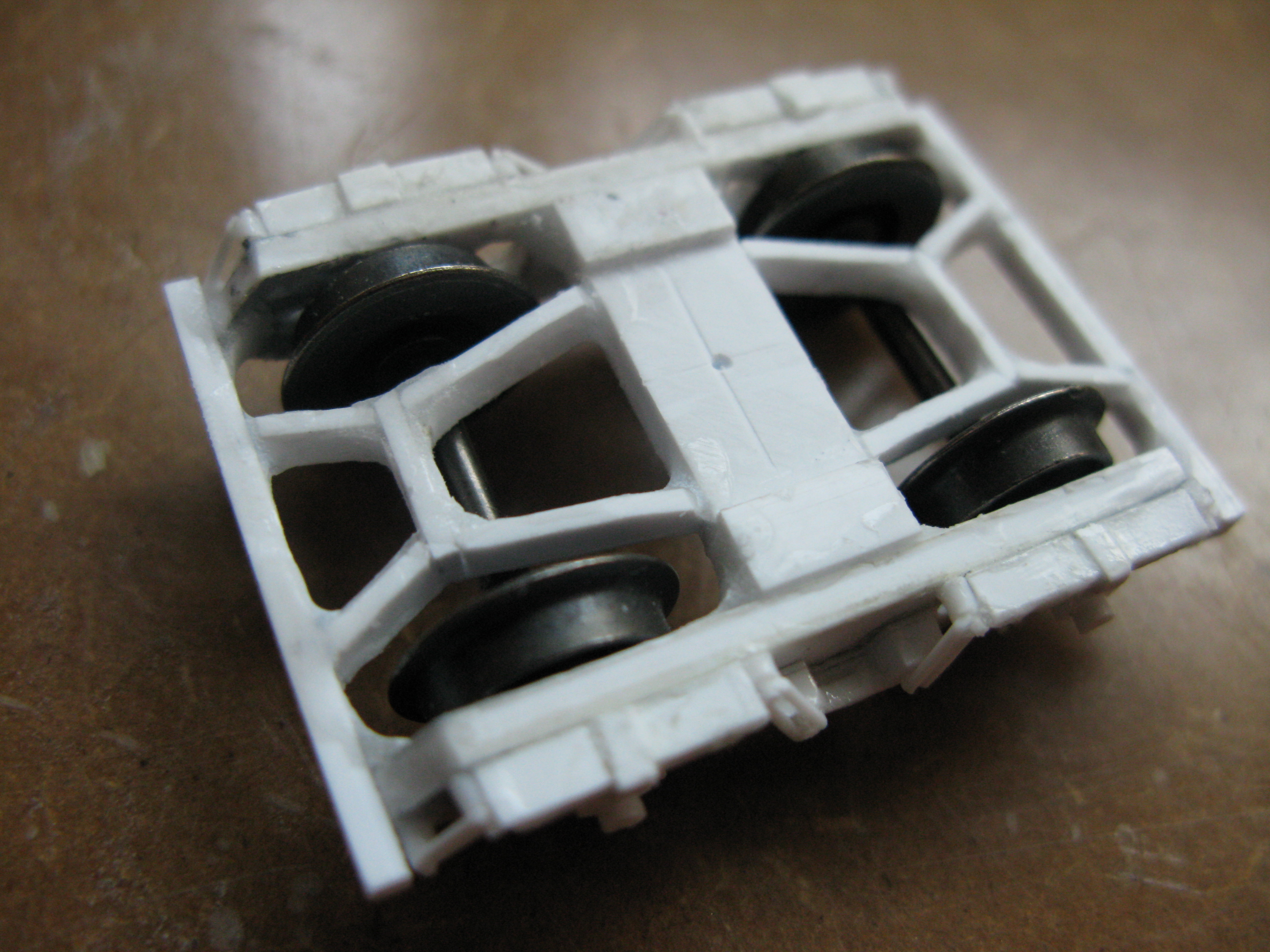

Os pongo otra fotillo de los bogies ORE. Espero que todos me salgan iguales.

De momento sigo sin prisa, pero sin pausa.

Por cierto Eneas, he visto los videos de tus plataformas.
Me ha gustado mucho,es estupendo.
Yo de la maqueta solo tengo un trozo, hasta que no haga mas espacio.
Saludos.

eurico escribió:

Hola a todos.
Las medidas son referencias aproximadas. No tengo tanto tino como para clavar las decimas.
Os pongo otra fotillo de los bogies ORE. Espero que todos me salgan iguales.

De momento sigo sin prisa, pero sin pausa.

¡Unos bogies ORE españoles de verdad! ¡Con los dos tipos de aligerado, triangular y redondo! ¡Que me daaaaa!


Saludos
Carrington, viendo los pretendidos bogies ORE comerciales y echándose a llorar

Muy buenas eurico,

Menudo bogie te ha salido, es espectacular. Parece mentira que poco antes fueran simples trozos de plástico. Es espectacular la pinta que va tomando tu plataforma, te va a quedar espectacular cuando la termines.
Por cierto, me alegro de que te gusten mis plataformas. Si se te ocurre alguna forma de mejorarla, me encantará escuchar tu opinión. Yo utilizo partes de otros vagones porque me aprecía muy complicado, pero viendo tus progresos, a lo mejor me atrevo con algún toque casero siguiendo tus pasos.

Saludos y ánimos con el trabajo, que de momento va espectacular.

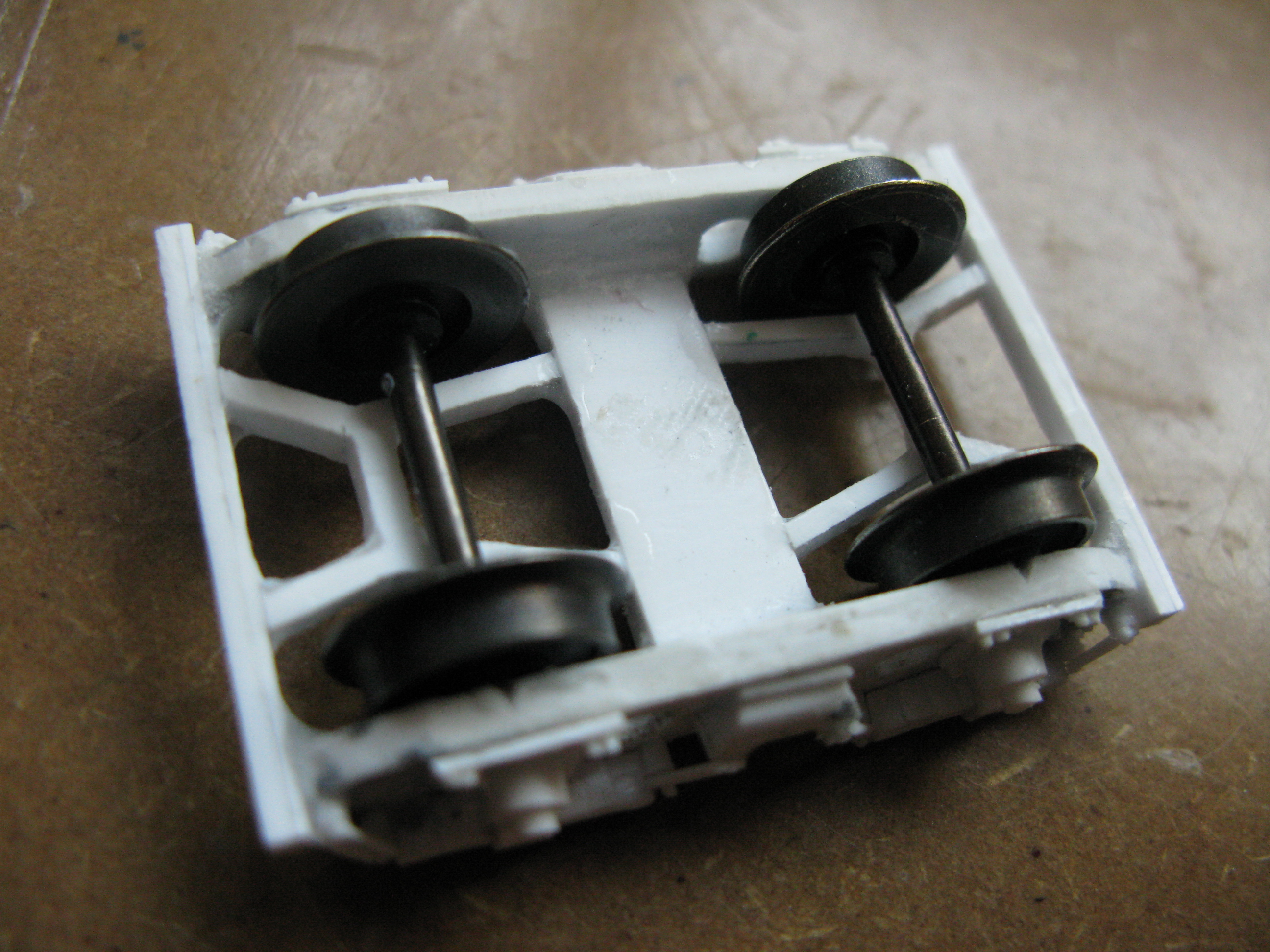

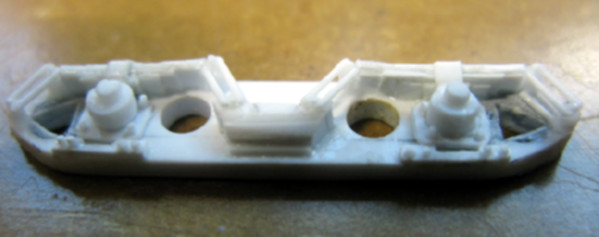

Hola de nuevo os pongo otra instantanea sobre como siguen los bogies.
Todavia no estan terminados.

Como yo no tengo camara de fotos las hago con una mas o menos decente que hay en el trabajo.
Por cierto eneas tu me podrias hacer una foto de los bajos de tus plataformas para poder ver un poco como estan detallados.
Te lo agradeceria enormemente.

Tengo la intencion de documentar un poco al final lo que voy haciendo, con algunas medidas por si alguien estuviese interesado en hacer experimentos como yo.
Saludos a todos. Hasta otra.
