ILUMINACIÓN TRASERA DE UN CONTENEDOR ESCALA H0


Imagen

Para el montaje, necesitaremos las siguientes herramientas y materiales:
- Soldador
- Taladro
- Pistola termofusible
- Estaño
- Una pila de petaca pequeña
- Una resistencia
- Un interruptor
- Cable
- Dos led´s color rojo (fijos o parpadeantes, al gusto del consumidor)
- Barras de silicona para la pistola
- Contenedor en que vayamos a hacer el trabajo


En este caso escogeremos un contenedor Megacombi, de la marca Electrotrén. Lo primero que debemos hacer es separar el contenedor en el que queramos poner las luces de la base del vagón. Una vez separado taladramos los dos agujeros en los que irán ubicados los leds. Los agujeros los haremos un poco más pequeños que los leds para que así al ponerlos queden encajados, de esta manera evitaremos el tener que pegarlos con pegamento, ya que, les podría reducir la intensidad de luz que emiten.

Como vemos en estas imágenes, señalaremos con unas marcas dónde irán situados los agujeros para los leds y los taladramos.

Imagen

Imagen

Imagen


Una vez hechos los taladros procederemos al montaje del circuito eléctrico. Para ello seguiremos tres pasos:

1) Conexión de la pila.
2) Conexión de la resistencia a los leds y al interruptor.
3) Conexión de los leds al interruptor.
4) Montaje del circuito en el vagón.



1. Conexión de la pila:
Necesitaremos dos cables, uno para el polo + y otro para el polo – de la pila.
Conectamos un cable al polo + de la pila, y el otro extremo del cable a la patilla A’ del interruptor. Lo mismo haremos con el cable para el polo -, pero en este caso el extremo que va conectado en el interruptor lo conectaremos al punto B del mismo.

Conexión d los cables a la pila.
Imagen

2. Conexión de la resistencia a los leds y al interruptor:
Conectamos el extremo de un cable a la patilla B de la resistencia y el otro extremo que nos queda lo conectamos a las dos patillas más cortas de los leds. Con otro cable conectamos la otra patilla que nos queda de la resistencia al punto A del interruptor. De esta manera la resistencia ya estaría conectada.
Conexión de los leds con las resistencias.
Imagen

3. Conexión de los leds al interruptor:

Este paso es muy sencillo, sólo tenemos que unir un cable a las dos patillas más largas de los leds, y el otro extremo del cable a la patilla B’ del interruptor.
Ahora ya tenemos el circuito eléctrico terminado. Antes de montarlo en el contenedor comprobaremos que funciona correctamente. En las siguientes imágenes, podemos ver el esquema eléctrico y cómo quedaría el circuito físico.

Imagen

Imagen


4. Montaje del circuito en el vagón.

La última parte es muy sencilla. Sólo tenemos que encajar cada led en su agujero. Luego la resistencia la pegaremos a la base del vagón, de esta manera cuando abramos el vagón para manipularlo evitaremos el peligro de que se desconecte.
Y por último con el interruptor podemos hacer lo mismo, o podemos hacer una abertura por el lado en el que se enganchan los dos vagones, para así poder accionarlo desde el exterior. De esta manera no tendremos que separar el contenedor de la base del vagón cada vez que queramos accionar las luces.

Montaje del circuito en la base del vagón.
Imagen

Pegamos el interruptor con silicona.
Imagen

Cerramos el contenedor con mucho cuidado
Imagen

Resultado final.
Imagen

Si nos sale bien, llegaremos a conseguir algo parecido a esto:

Imagen

NOTA:
Todas las conexiones de los cables las soldaremos con estaño, así evitaremos que se suelten y también evitaremos “guiños” en los leds.


El tutorial está creado por mi hermano y va a ser publicado en el boletín oficial de ALBAF, que próximamente podréis visitar online.

Texto y fotos: Manuel Ortega de la Rubia
http://www.flickr.com/photos/jaro470/
Socio nº 18 de A.L.B.A.F --> Visita la Web o para estar al dia de las novedades, Visita el Facebook


Desconectado
Mensajes: 11839
Ubicación: Madrid
Registrado: 11 Jul 2008 00:10
Añadido a los tutoriales, excelente aportación ;) ;)

Un saludo
s2 desde Madrid
Tratos positivos:
Mikado68,trendaniela,jefer,Carrington,renf,M333,pelisee5,INTERLAKEN,rodrevil,GEU18,Diurno,ANTONIO,hardtonic,alco321080,migkel


Desconectado
Mensajes: 2357
Ubicación: Alcazar de San Juan
Registrado: 14 Jul 2008 00:37
Que grandisimo tutorial, todo muy bien explicado, y aparentemente sencillo... veremos cuando nos pongamos :lol:

Muchas gracias Jaro
El expreso de la mancha

Mi coleccion
Mis trabajillos
Mi maqueta

Tratos positivos:rocafort, Picattore, JCtren, ximo, trendedaniela, Bronson, arco, Mikado68, ut3600feve, carrillero74


Desconectado
Mensajes: 5625
Ubicación: Madrid
Registrado: 11 Jul 2008 10:32

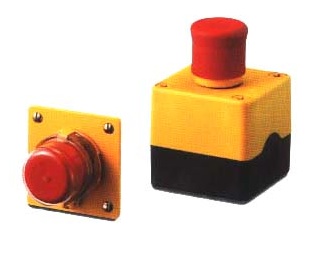

Buen trabajo.. lo unico el interuptor.. teniendo hueco como es el caso hubiera usado un interuptor de accionador cilindrico ya que solo tendrias que haber abierto un redondel del diametro de dicho accionador y no ese hueco enorme.. Aqui pongo una foto del interuptor al que me refiero.. Saludos.
Adjuntos
Saludos!!! ;)


Desconectado
Mensajes: 2742
Ubicación: Boadilla del Monte (Madrid)
Registrado: 15 Jul 2008 12:32
Ya, el interruptor es algo mostrenco el que puso mi hermano, pero bueno, así parece que ese contenedor es frigorífico o está climatizado :P, ale.

Espero que os haya servido el tutorial ;).
http://www.flickr.com/photos/jaro470/
Socio nº 18 de A.L.B.A.F --> Visita la Web o para estar al dia de las novedades, Visita el Facebook


Desconectado
Mensajes: 959
Ubicación: Madrid
Registrado: 31 Mar 2010 13:01
.
Última edición por cisterna el 12 Jun 2018 22:42, editado 1 vez en total
Si tienes un problema que no tiene solución, ¿para qué te preocupas?; si tiene solución, ¿para qué te preocupas? (Proverbio chino)

Tratos positivos [+]: Javirod, 7700, ERG(x2)


Desconectado
Mensajes: 1979
Ubicación: Asturias
Registrado: 16 Jul 2008 12:51

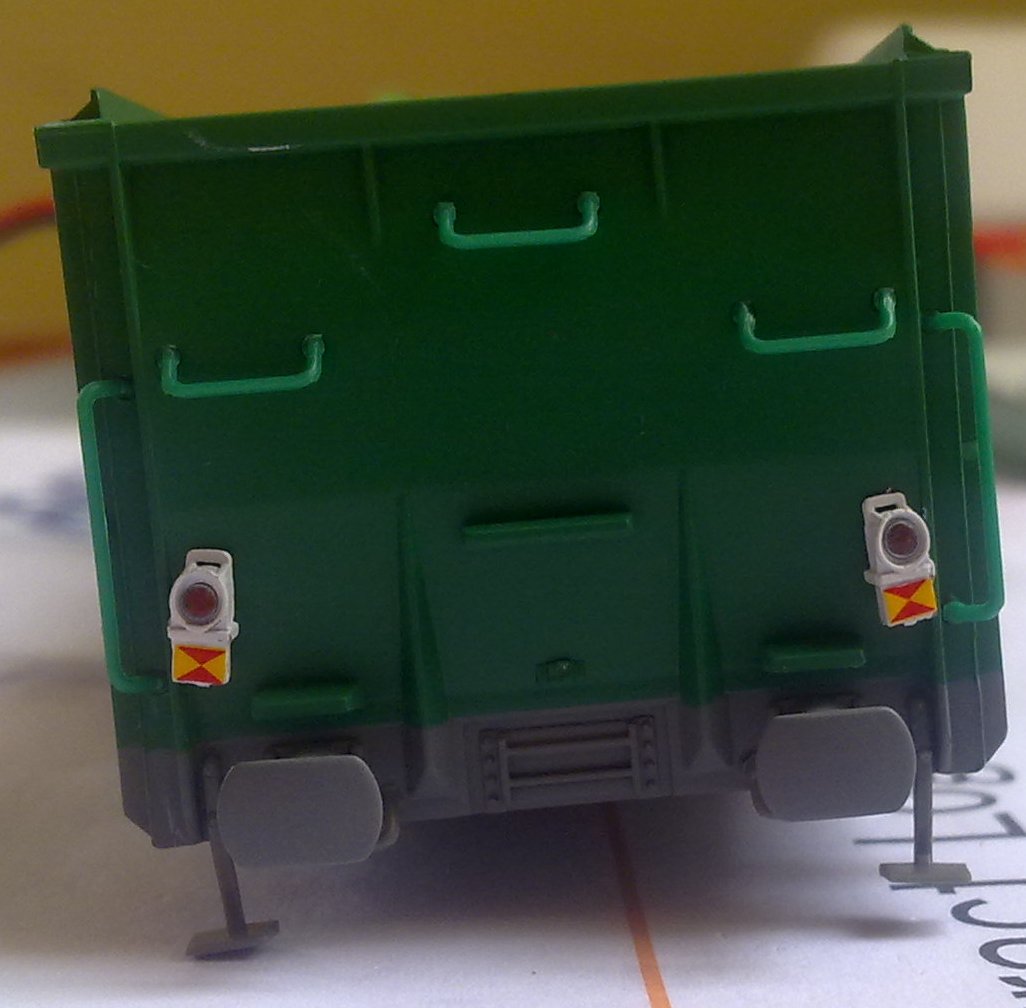

ahi va el mio....por supuesto es comercial y puesto un poco a la carrera.
Adjuntos
Última edición por 7700 el 18 Sep 2011 23:16, editado 2 veces en total
HO, Renfe epocas IV y V y del resto, lo que me guste (cada vez mas vapor)

Diseños 3D

https://www.facebook.com/3DTren


Desconectado
Mensajes: 2009
Registrado: 17 Dic 2008 22:12
¿Y eso de donde ha salio???
Saludos,
Javier
Hay que vivir el presente, el pasado no volverá y el futuro no sabes si llegará.
_ _ _ _ _
Tratos positivos: Como la lista de tratos positivos es larga diré muchos positivos, 0 negativos


Desconectado
Mensajes: 1979
Ubicación: Asturias
Registrado: 16 Jul 2008 12:51
jejeje
y en breve el circuitillo (disponible para el que se quiera apuntar) para que haga...
Última edición por 7700 el 18 Sep 2011 23:17, editado 1 vez en total
HO, Renfe epocas IV y V y del resto, lo que me guste (cada vez mas vapor)

Diseños 3D

https://www.facebook.com/3DTren


Desconectado
Mensajes: 11839
Ubicación: Madrid
Registrado: 11 Jul 2008 00:10
:shock: :shock: :shock: :shock:

A partir de que año empezaron estos faros de cola????, que molan muchoooo
s2 desde Madrid
Tratos positivos:
Mikado68,trendaniela,jefer,Carrington,renf,M333,pelisee5,INTERLAKEN,rodrevil,GEU18,Diurno,ANTONIO,hardtonic,alco321080,migkel


Desconectado
Mensajes: 1979
Ubicación: Asturias
Registrado: 16 Jul 2008 12:51
241-2001 escribió:
:shock: :shock: :shock: :shock:

A partir de que año empezaron estos faros de cola????, que molan muchoooo



que pasa, que ahora vuelves a la epoca V???? :mrgreen:
HO, Renfe epocas IV y V y del resto, lo que me guste (cada vez mas vapor)

Diseños 3D

https://www.facebook.com/3DTren


Desconectado
Mensajes: 2009
Registrado: 17 Dic 2008 22:12
Y esos faroles de donde salen???
Saludos,
Javier
Hay que vivir el presente, el pasado no volverá y el futuro no sabes si llegará.
_ _ _ _ _
Tratos positivos: Como la lista de tratos positivos es larga diré muchos positivos, 0 negativos


Conectado
Mensajes: 2329
Ubicación: Irun
Registrado: 01 Jul 2009 19:47
fccarreno escribió:
Y esos faroles de donde salen???


Eso eso, la procedencia de los faroles y el plano del circuito :twisted:
Miembro del asociacion "BAF7301" amigos del ferrocarril.
http://bidasotarra7301.blogspot.com

http://www.youtube.com/user/luisma2494

Votos positivos:jmca,xiuxicom,FOBAHN,jorgemariap,molinilla6699,jcastillo...


Desconectado
Mensajes: 6370
Ubicación: ESPAÑA
Registrado: 14 Oct 2008 15:44
7700 escribió:
241-2001 escribió:
:shock: :shock: :shock: :shock:

A partir de que año empezaron estos faros de cola????, que molan muchoooo



que pasa, que ahora vuelves a la epoca V???? :mrgreen:


Si los pintamos de amarillo los transformamos en época IV ;)

¿Dónde hay que apuntarse para esta maravilla?

S2


Desconectado
Mensajes: 11839
Ubicación: Madrid
Registrado: 11 Jul 2008 00:10
7700 escribió:
241-2001 escribió:
:shock: :shock: :shock: :shock:

A partir de que año empezaron estos faros de cola????, que molan muchoooo



que pasa, que ahora vuelves a la epoca V???? :mrgreen:



Jamás de los jamases!!! :lol: :lol:
s2 desde Madrid
Tratos positivos:
Mikado68,trendaniela,jefer,Carrington,renf,M333,pelisee5,INTERLAKEN,rodrevil,GEU18,Diurno,ANTONIO,hardtonic,alco321080,migkel


Desconectado
Mensajes: 544
Ubicación: Salamanca (España)
Registrado: 24 Ago 2009 08:36

7700 escribió:
jejeje
y en breve el circuitillo (disponible para el que se quiera apuntar) para que haga...

Muyyy buenos!!
Imagen


Desconectado
Mensajes: 1979
Ubicación: Asturias
Registrado: 16 Jul 2008 12:51
GM333 escribió:
7700 escribió:
241-2001 escribió:
:shock: :shock: :shock: :shock:

A partir de que año empezaron estos faros de cola????, que molan muchoooo



que pasa, que ahora vuelves a la epoca V???? :mrgreen:


Si los pintamos de amarillo los transformamos en época IV ;)

¿Dónde hay que apuntarse para esta maravilla?

S2



a la tarde cuelgo una fotillo de los mismos en amarillo....pa que veais como quedan.
Saludos!!!
HO, Renfe epocas IV y V y del resto, lo que me guste (cada vez mas vapor)

Diseños 3D

https://www.facebook.com/3DTren


Desconectado
Mensajes: 902
Ubicación: Lora del Río, Sevilla.
Registrado: 17 Ago 2011 15:58
esta interesante ;)
Socio de la Asosiación Sevillana de Amigos del Ferrocarril Nº 293

Mi canal de YT http://www.youtube.com/user/IntelGonzalo

Hilo de Mi maqueta y mi colección viewtopic.php?f=15&t=23660

Un Saludo ;)


Desconectado
Mensajes: 1979
Ubicación: Asturias
Registrado: 16 Jul 2008 12:51

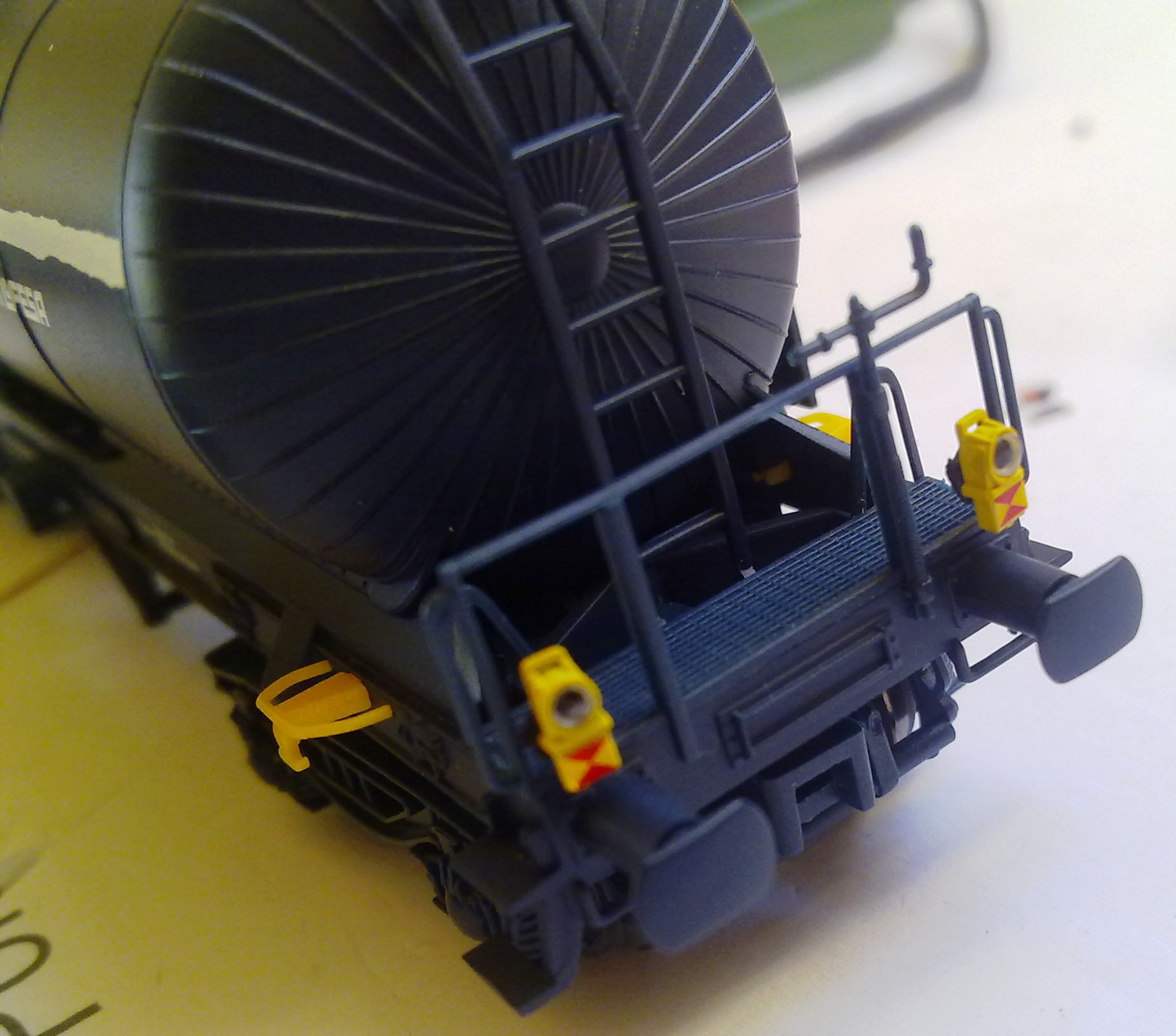

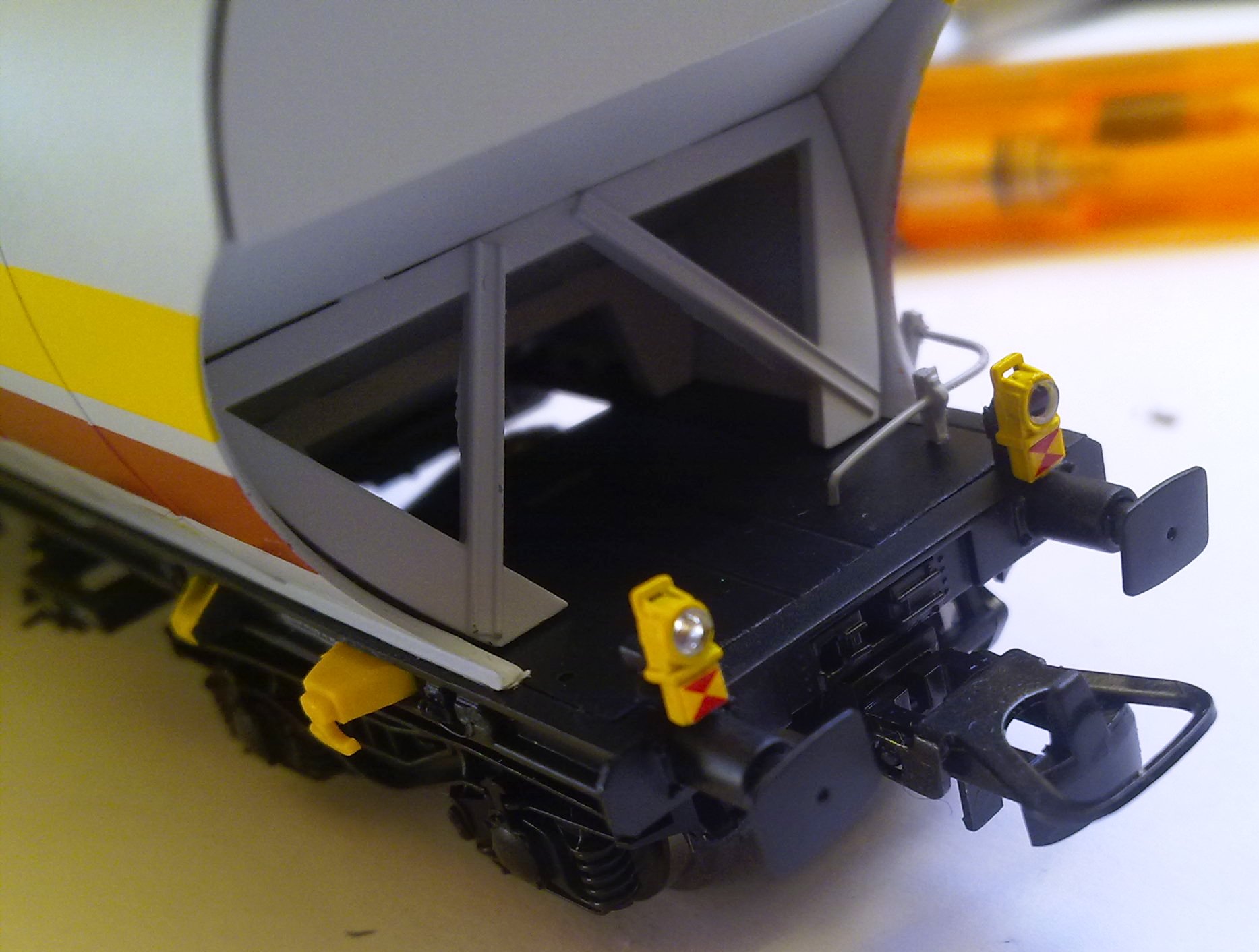

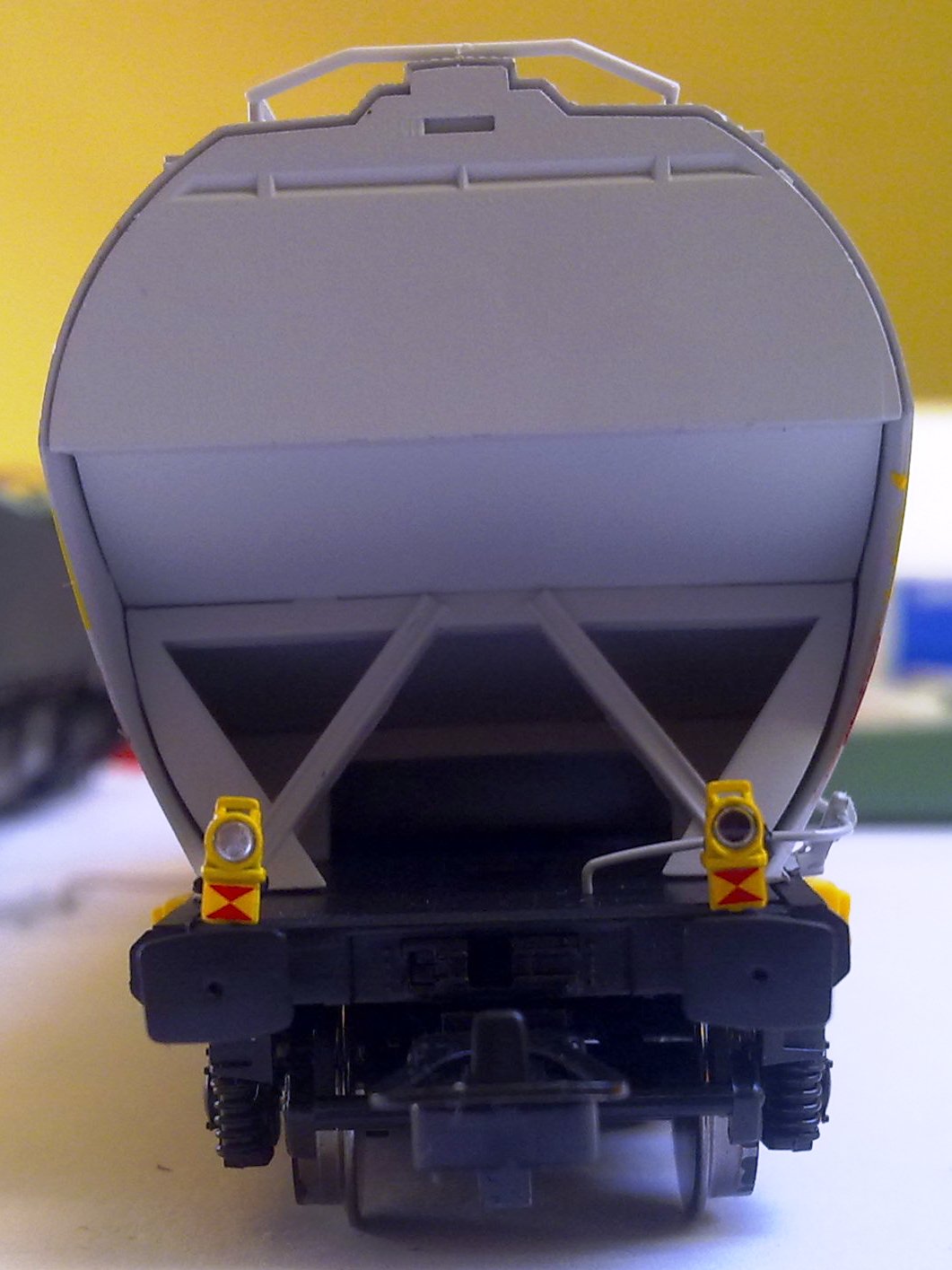

en amarillo...
Adjuntos
HO, Renfe epocas IV y V y del resto, lo que me guste (cada vez mas vapor)

Diseños 3D

https://www.facebook.com/3DTren


Desconectado
Mensajes: 699
Ubicación: Alicante
Registrado: 25 Feb 2011 09:37
Guayyyy !mola !
