Hola a todos, talgo74 me insistio en que hiciera un tutorial para que los demas supieseis como hacerlo y el medio las fotos de como lo hizo y yo redacte el texto :lol:


Sonido para la 269.604 de Electrotrén

Materiales:

-269.6 de Electrotrén
-Decoder ESU Loksound 3.5
-Altavoz de 20 mm y caja de resonancia
-Unos “plastiquitos” para abrir la maquina
-Mucha paciencia


Tutorial:

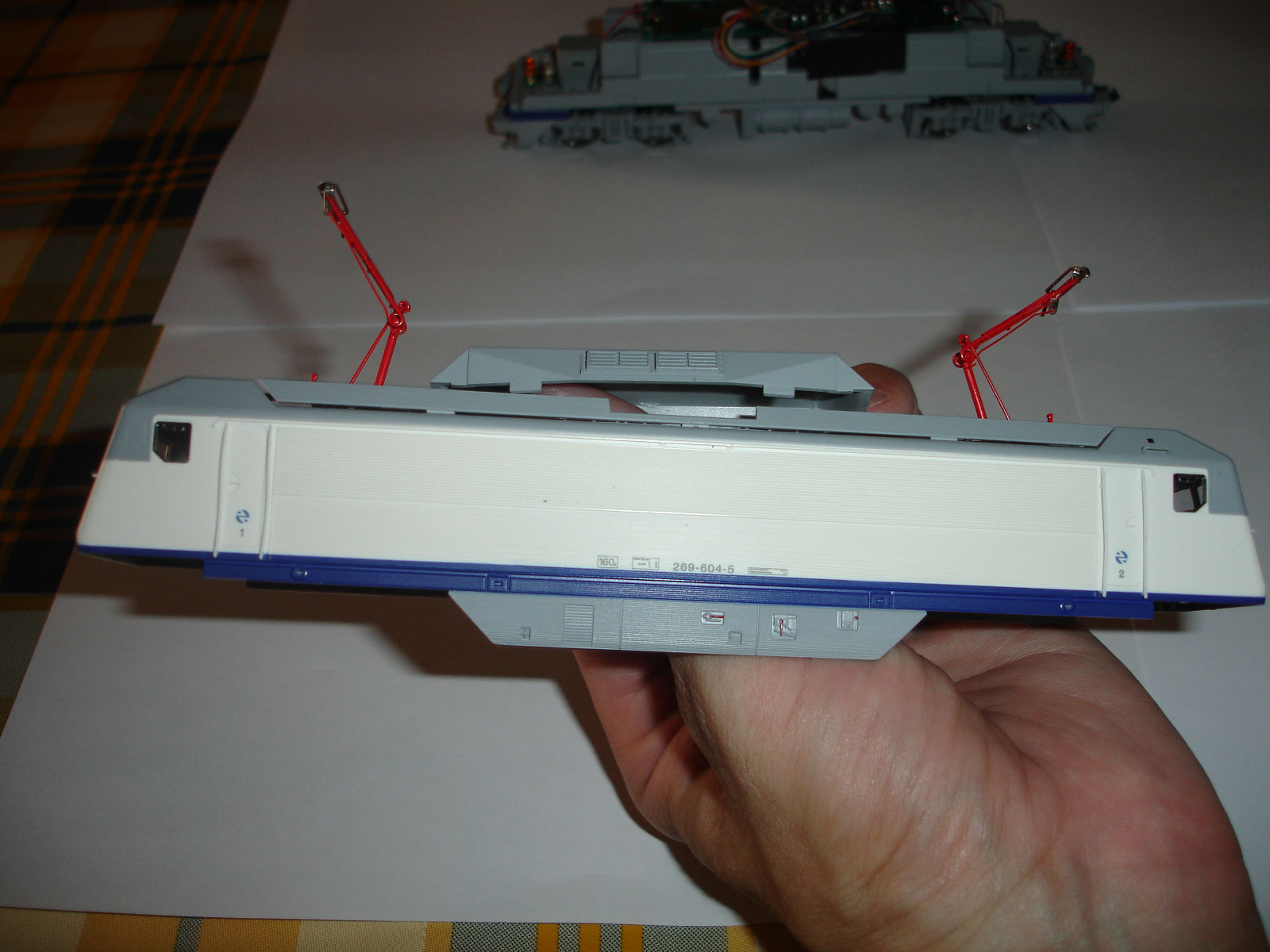

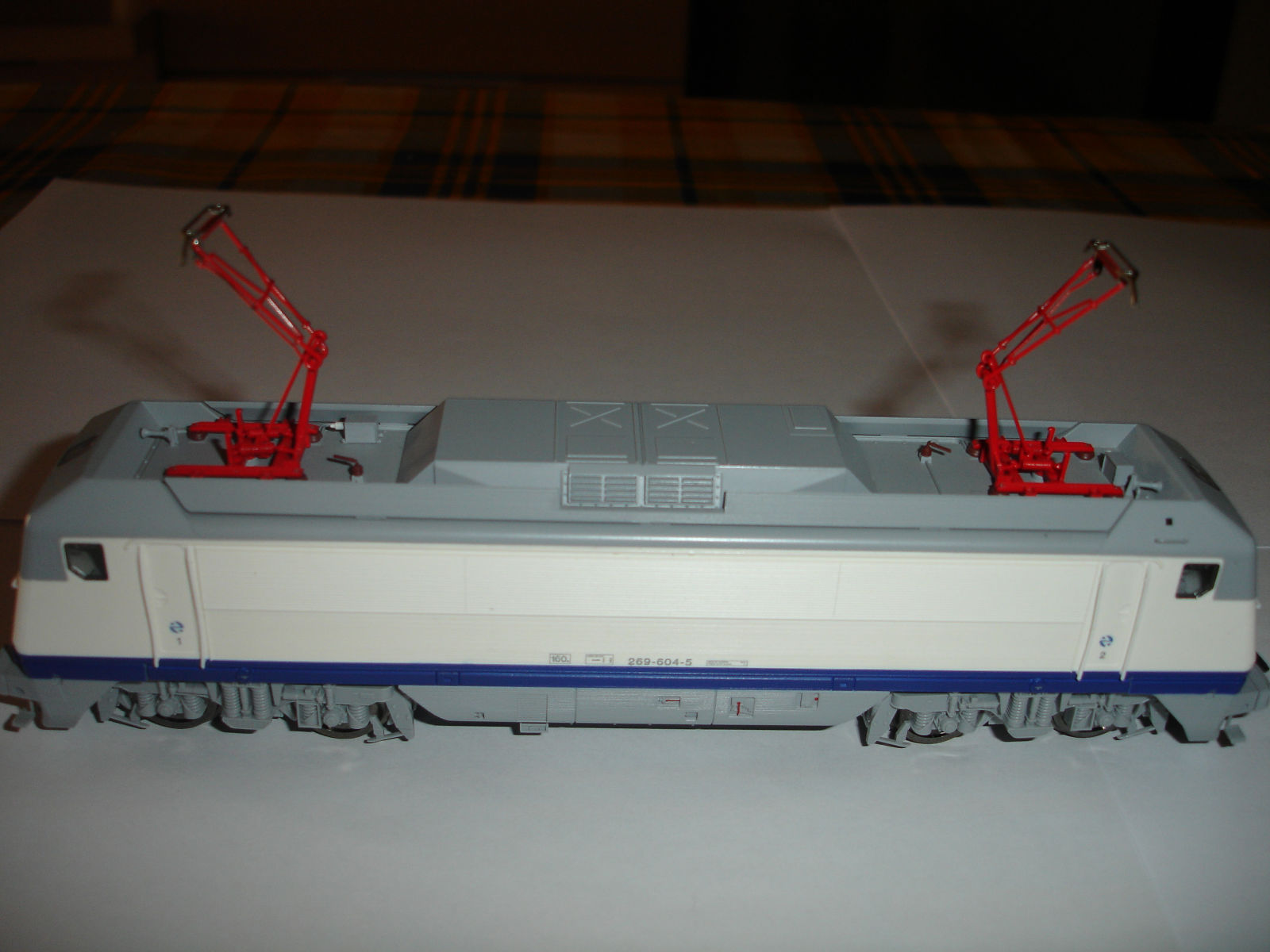

Lo primero que debemos abrir es la locomotora, para abrirla se mete unos “plastiquitos”
en los laterales de la carcasa a la altura de los bogies, al repetir el mismo proceso la
carcasa saldrá fácilmente:

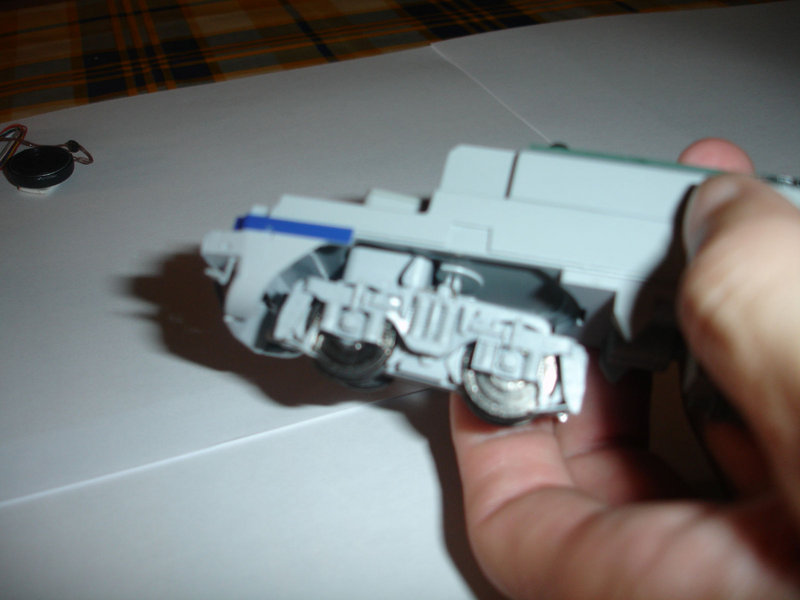

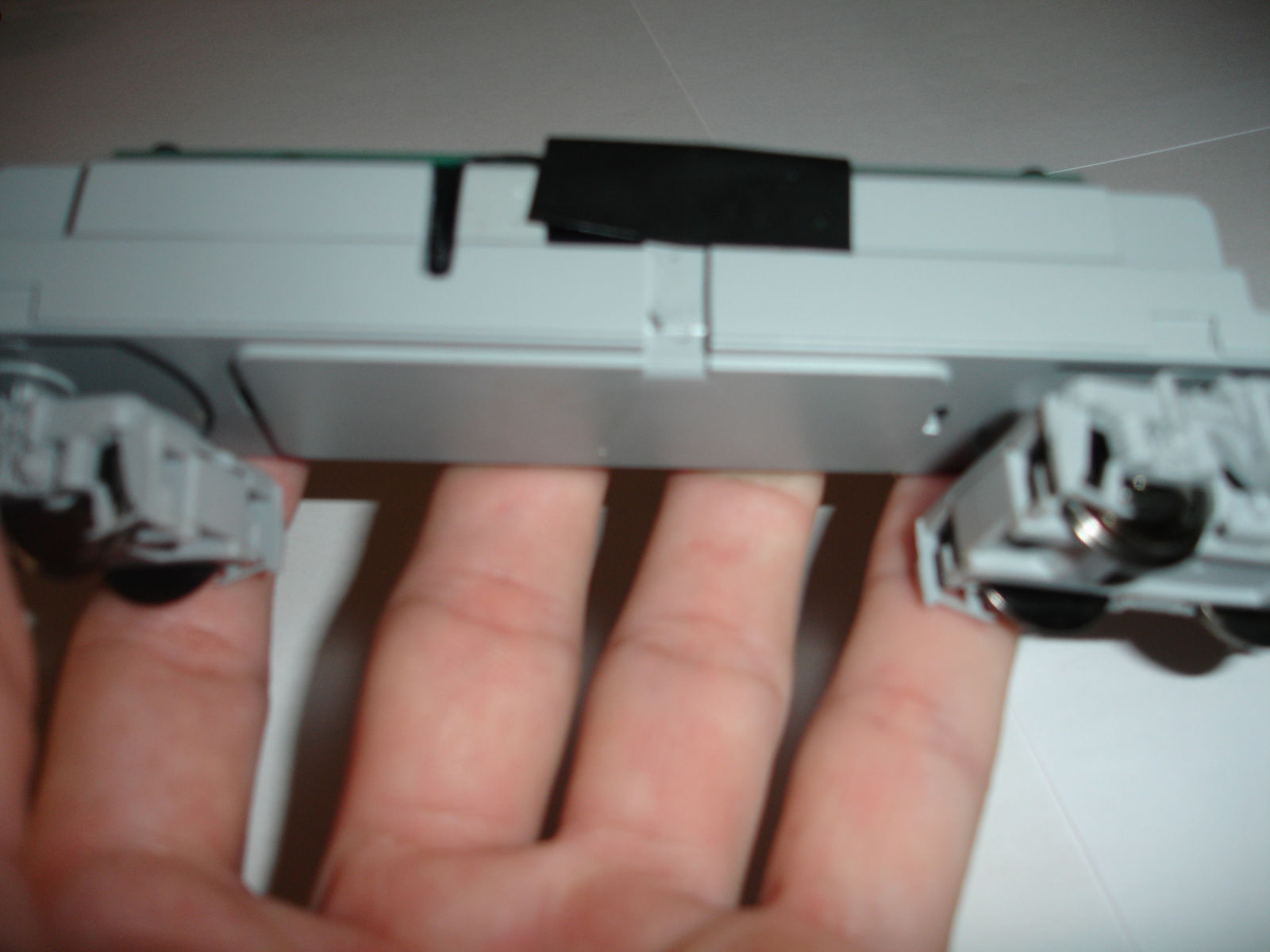

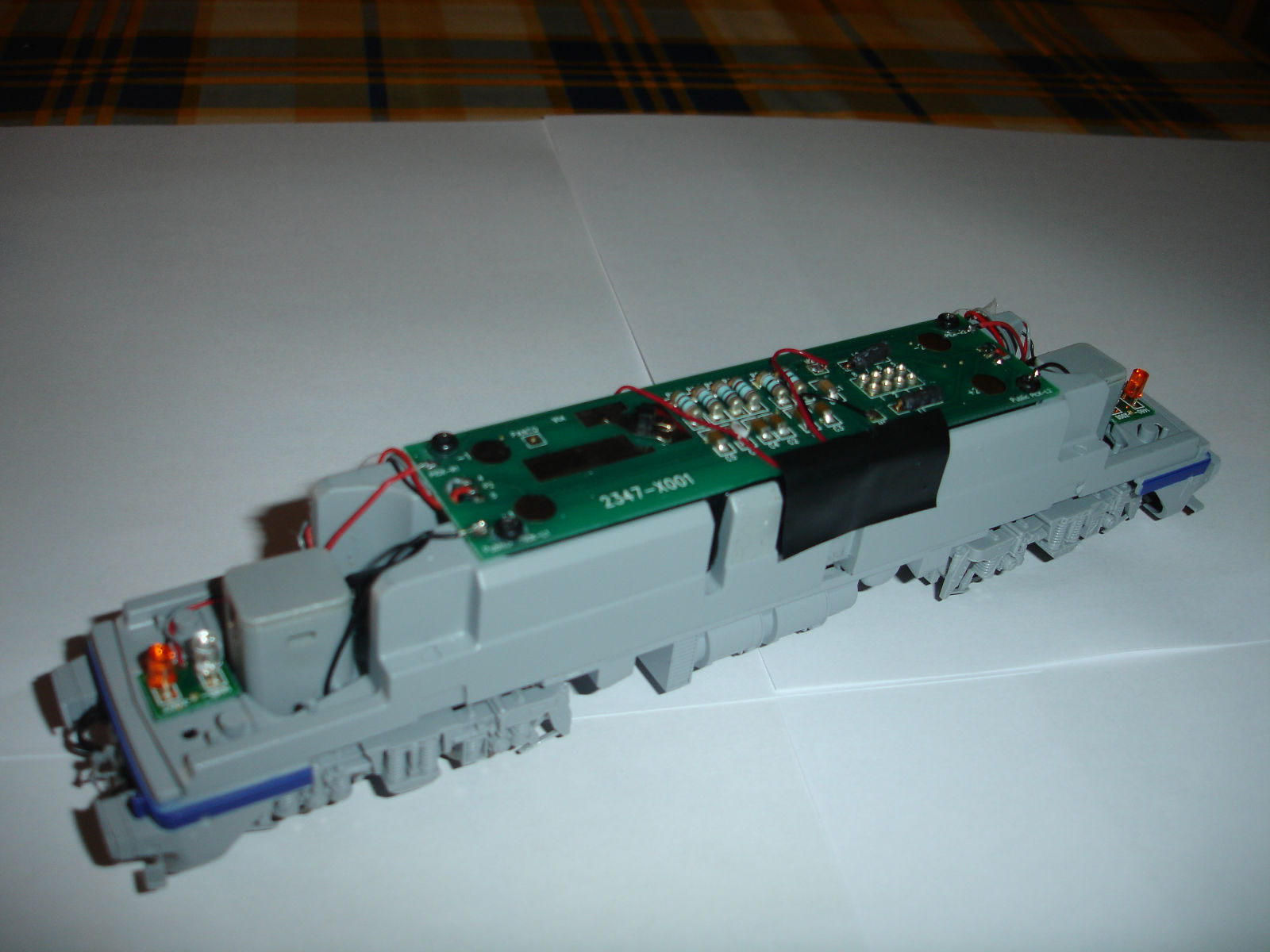

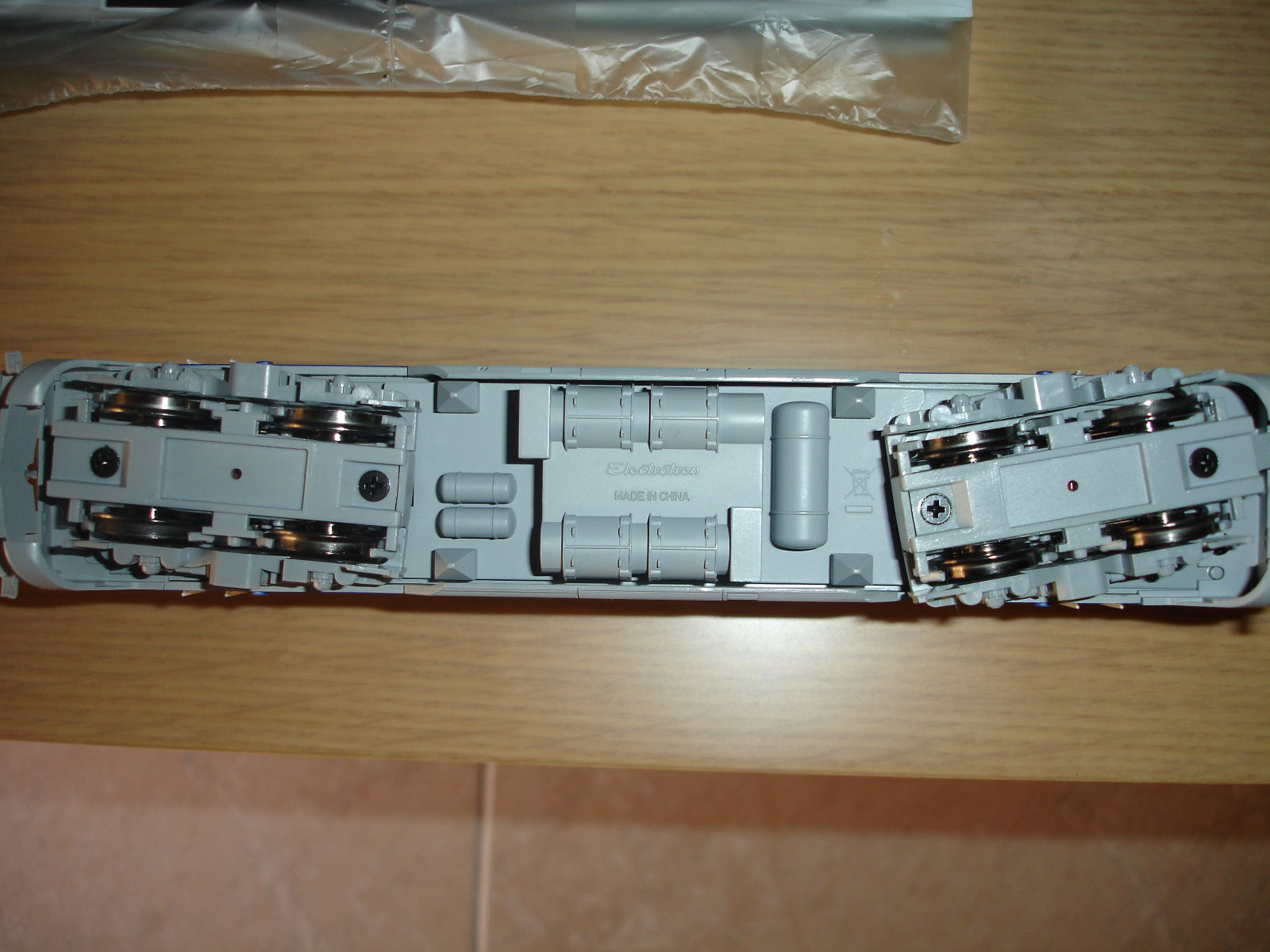

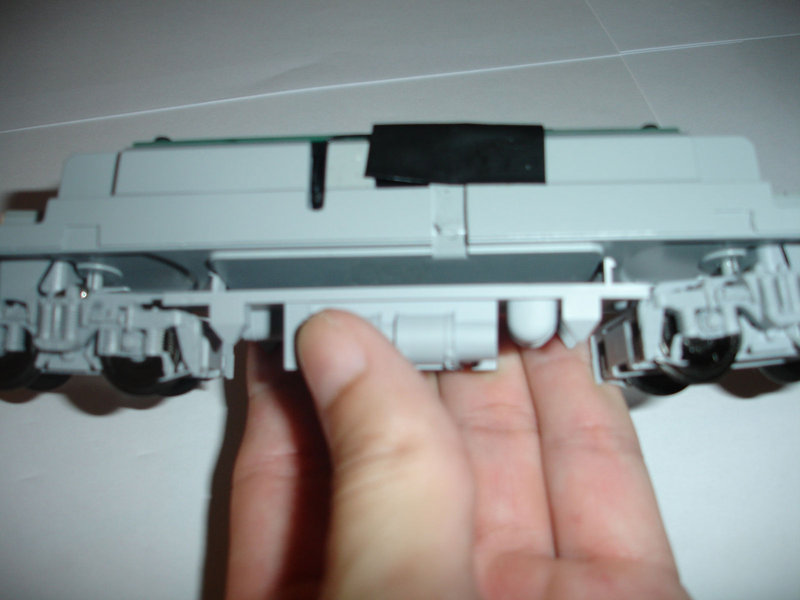

Después debemos desmontar los bajos de la locomotora, para ello tiramos hacia abajo
de los bogies:

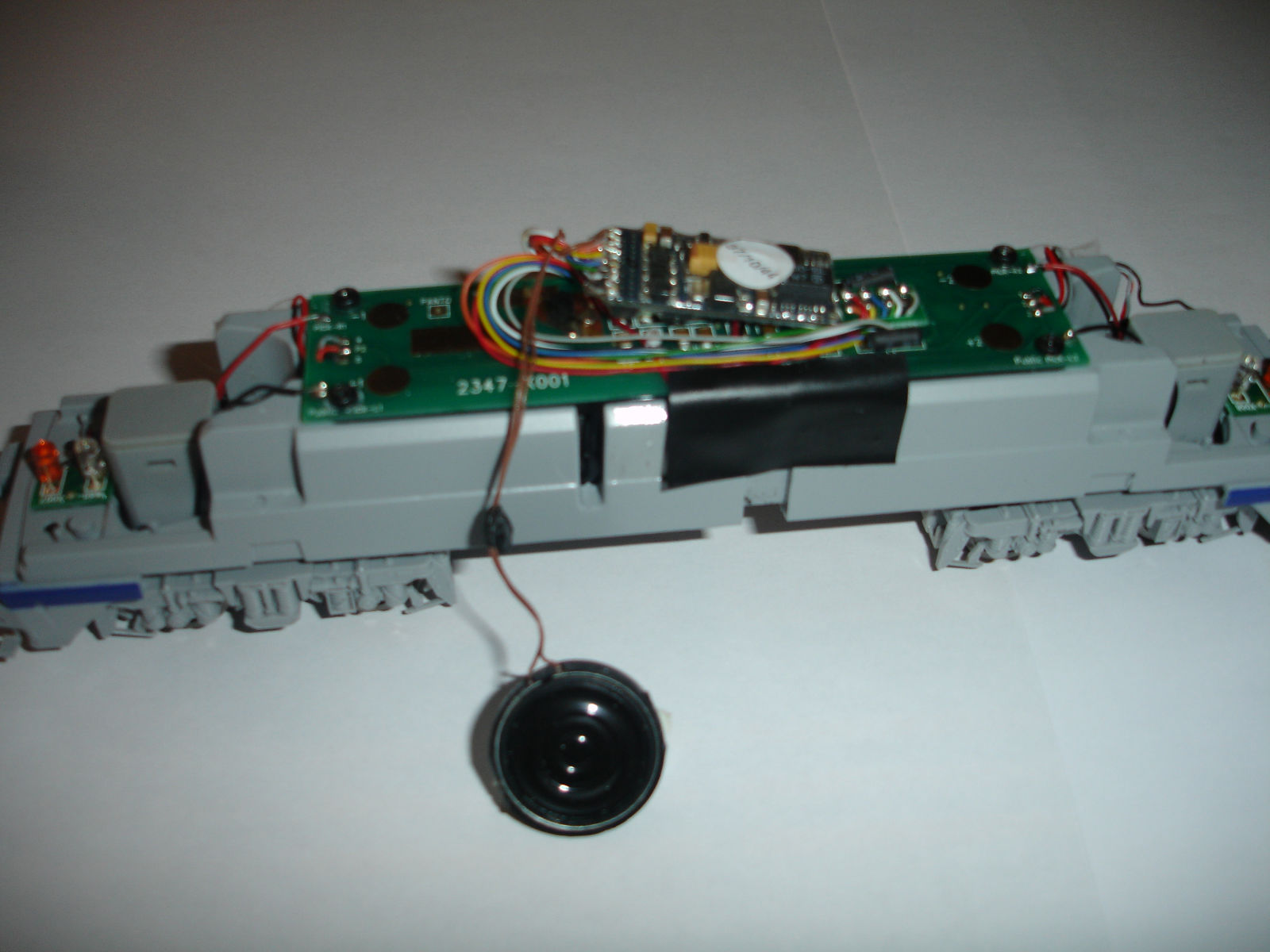

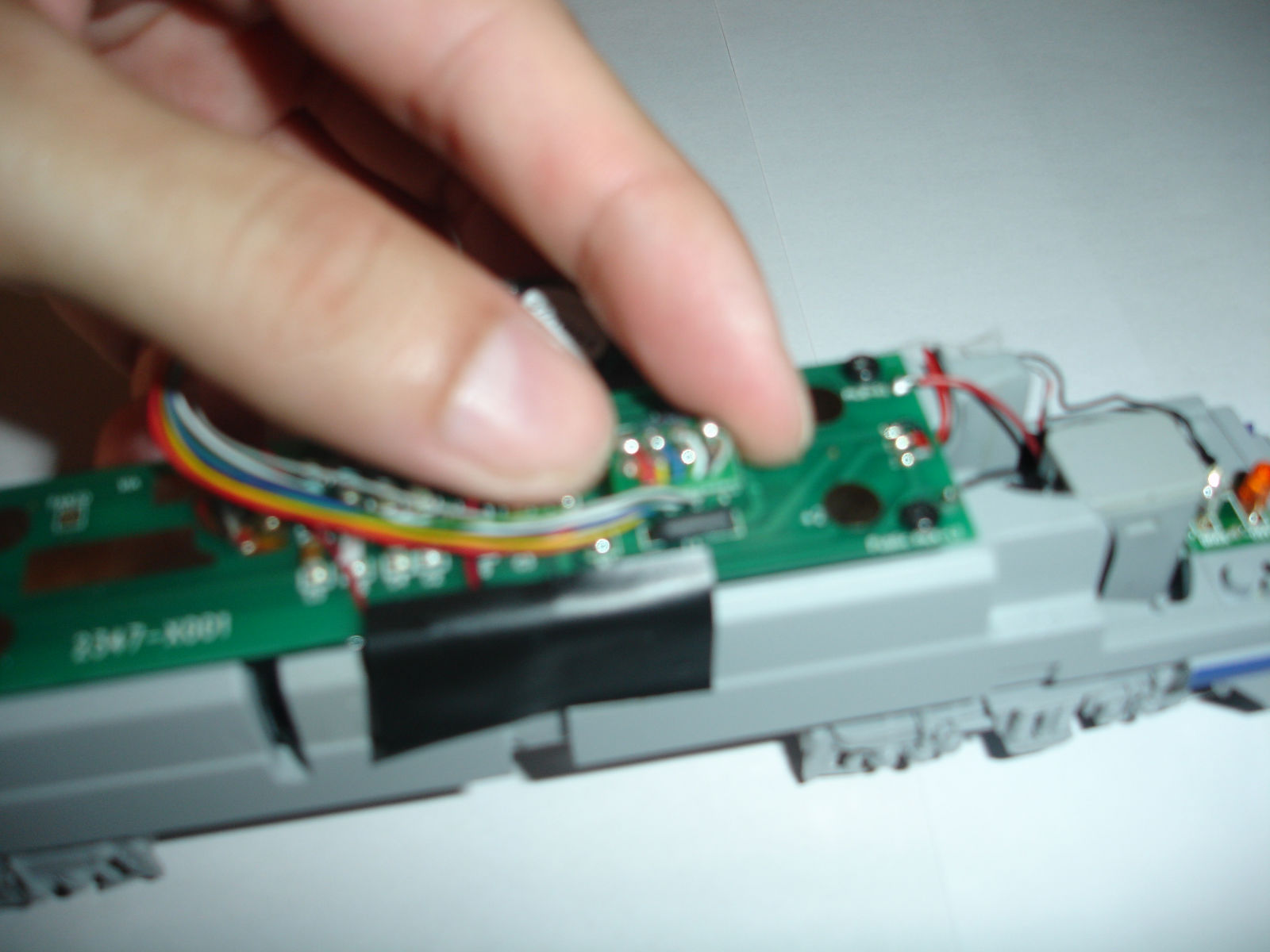

A continuación “pinchamos” el Decoder en el conector (recordar pin 1 = color naranja):

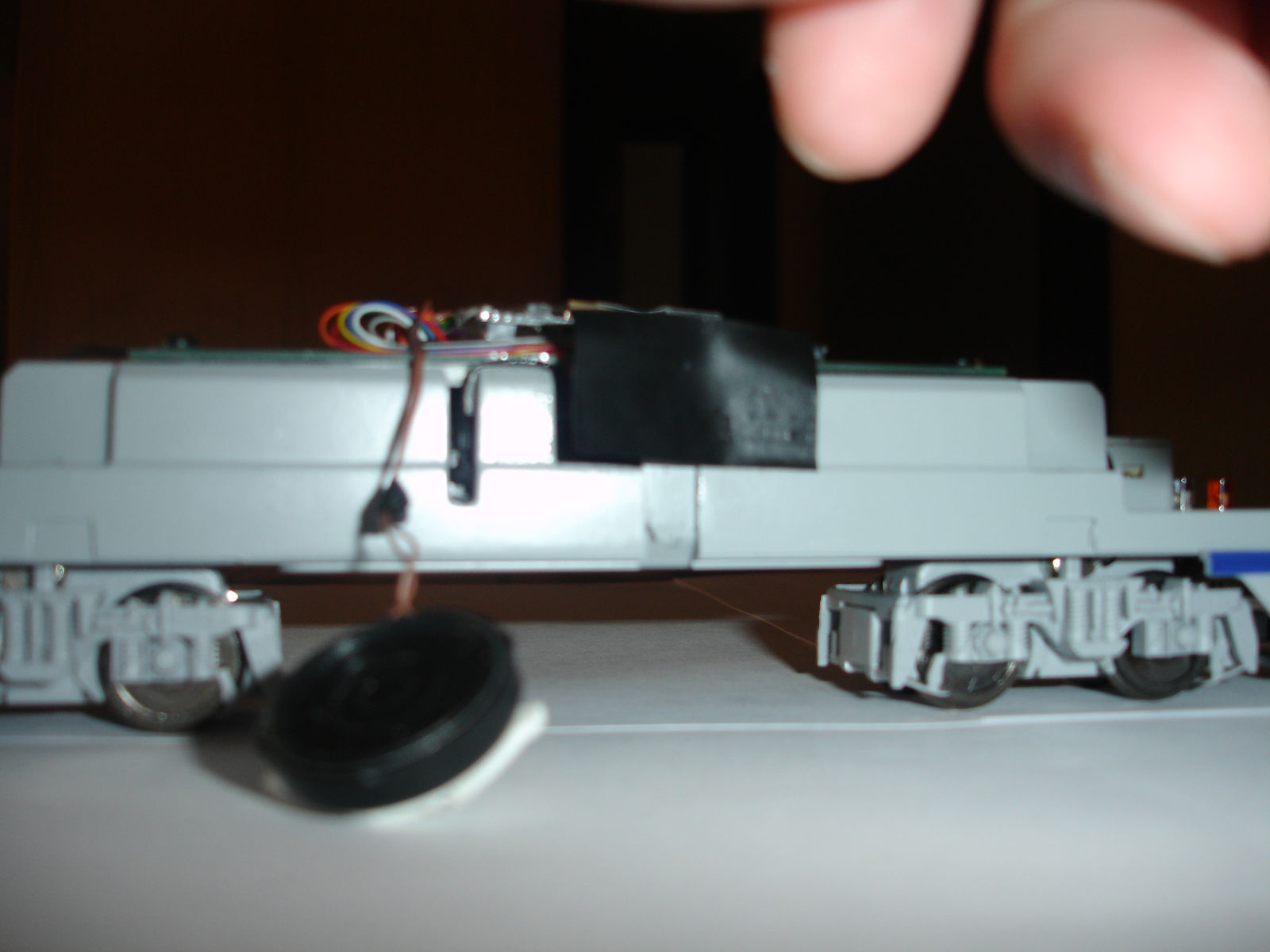

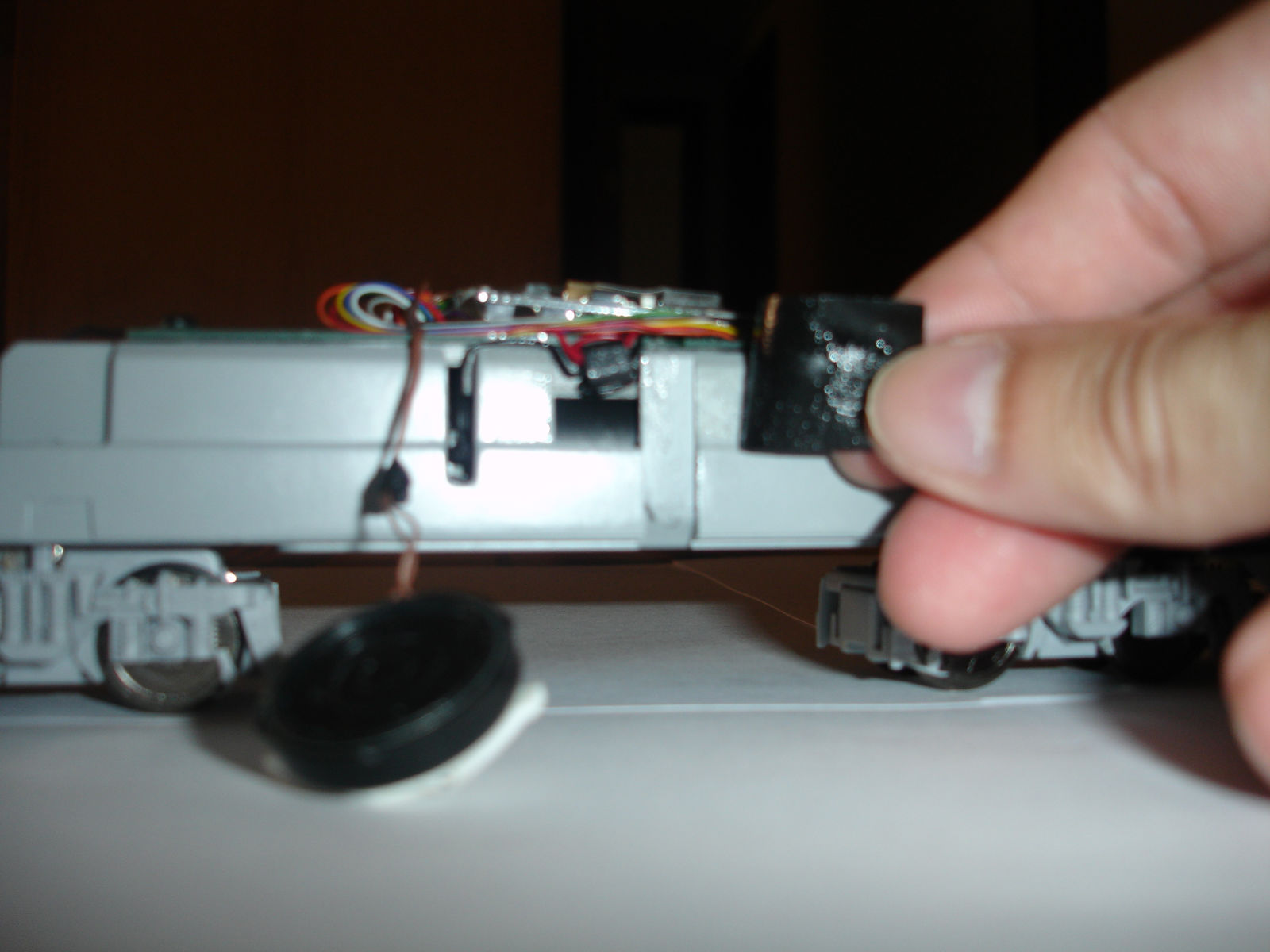

Después de “pinchar” el decoder pasamos los cables del altavoz por el rebaje del
bastidor:

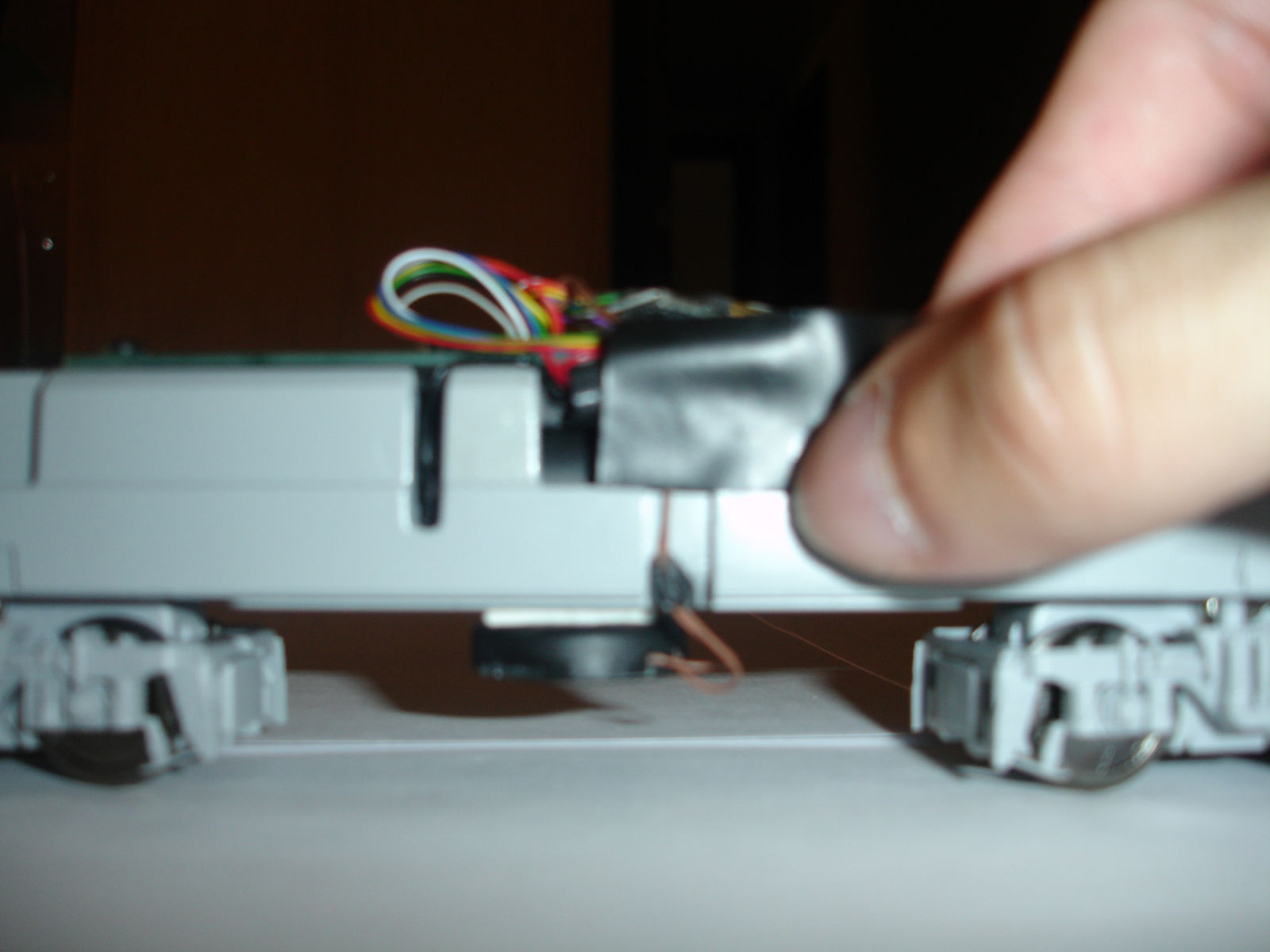

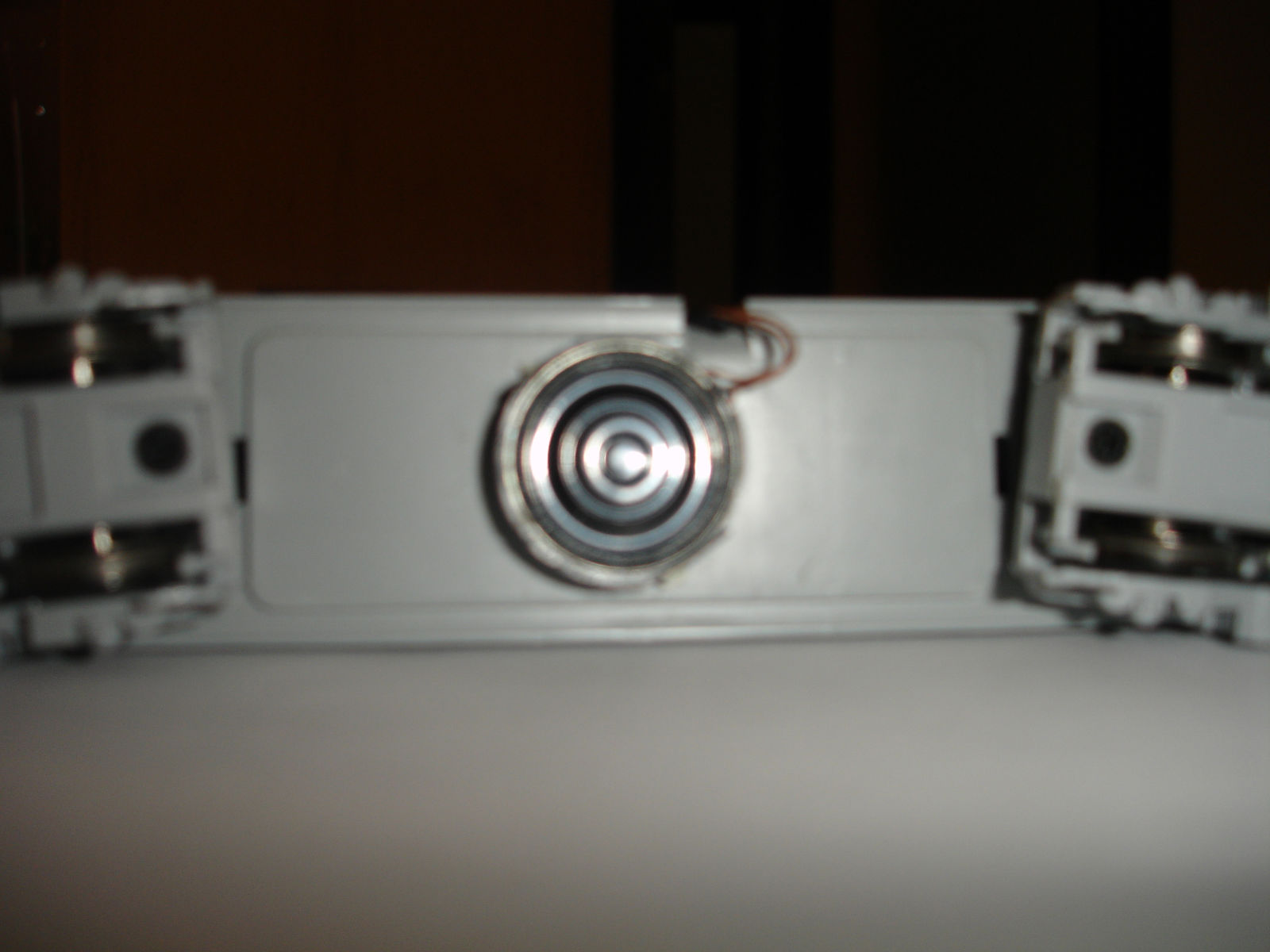

Una vez pasado los cables pegamos la caja de resonancia al bastidor con cinta de doble
cara:

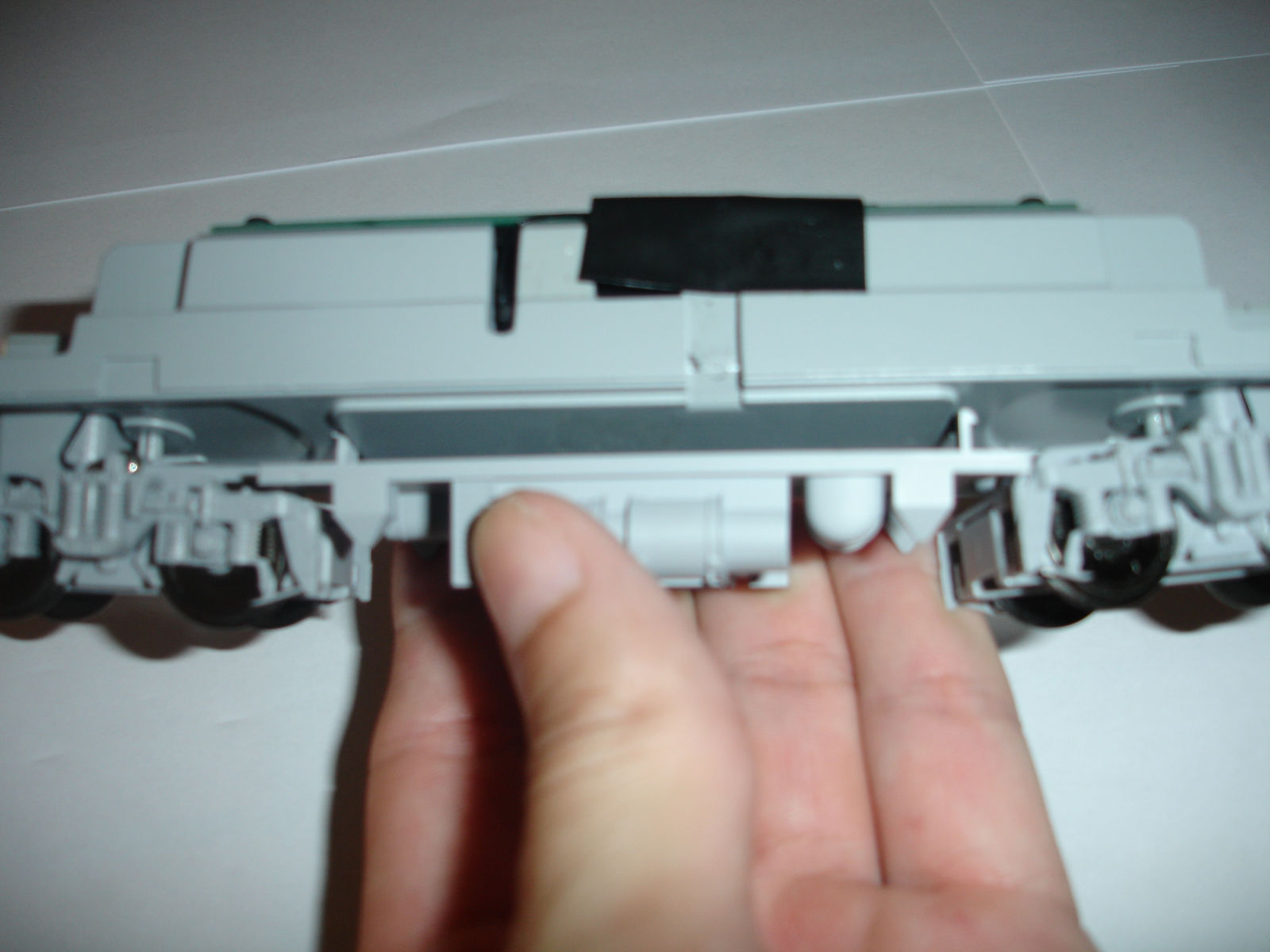

Una vez pegado la caja de resonancia volvemos a poner los bajos en su sitio:

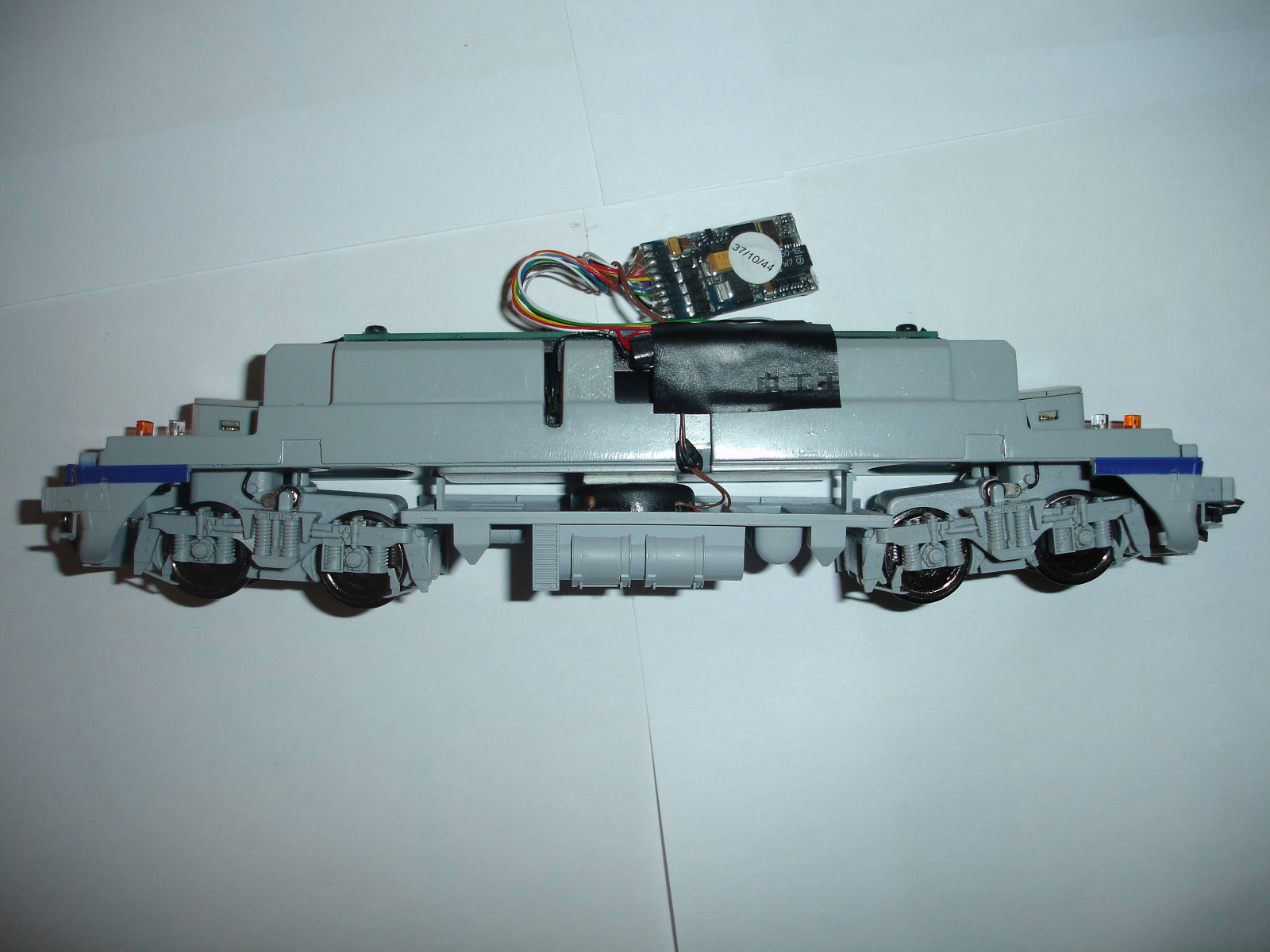

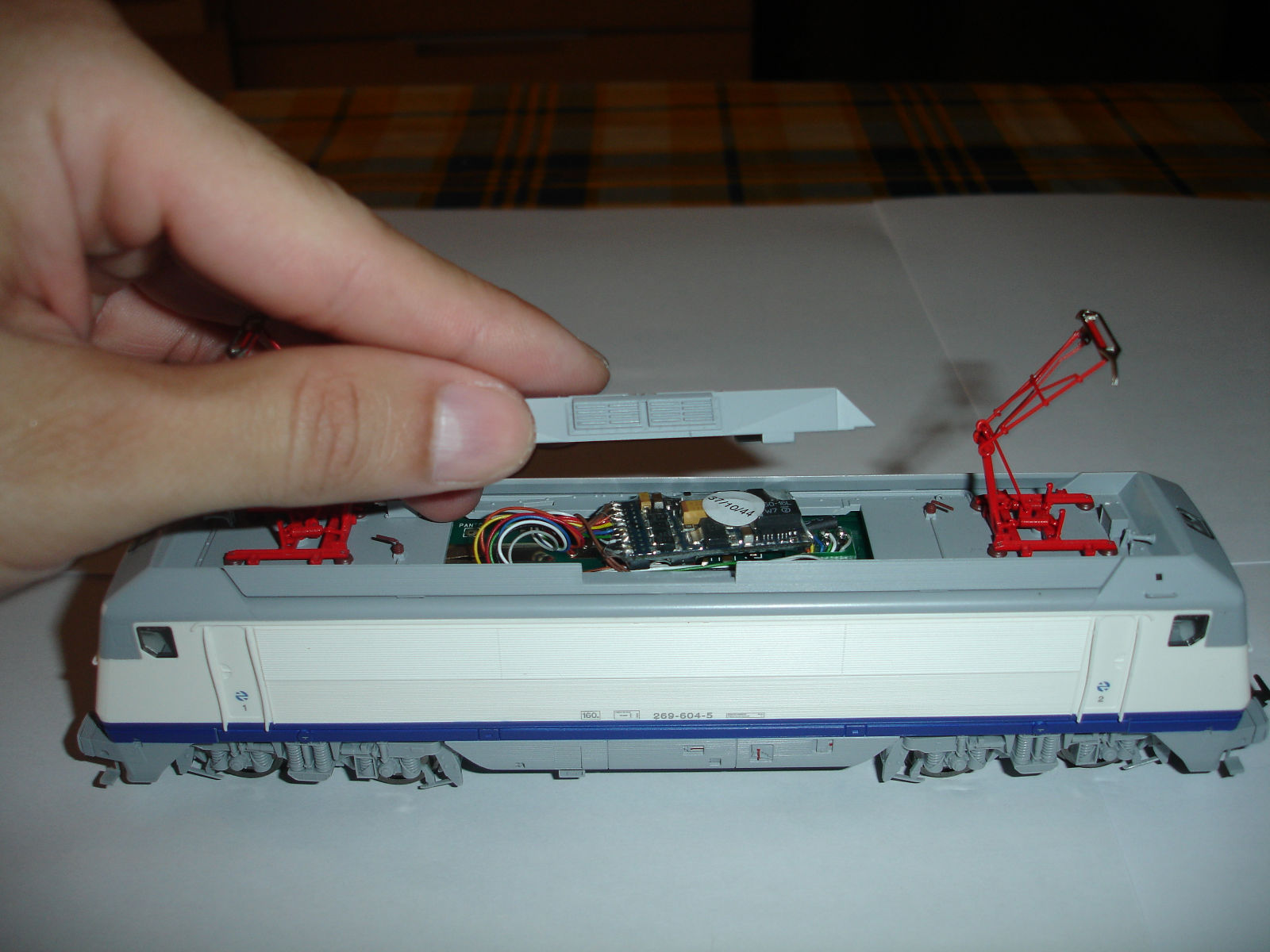

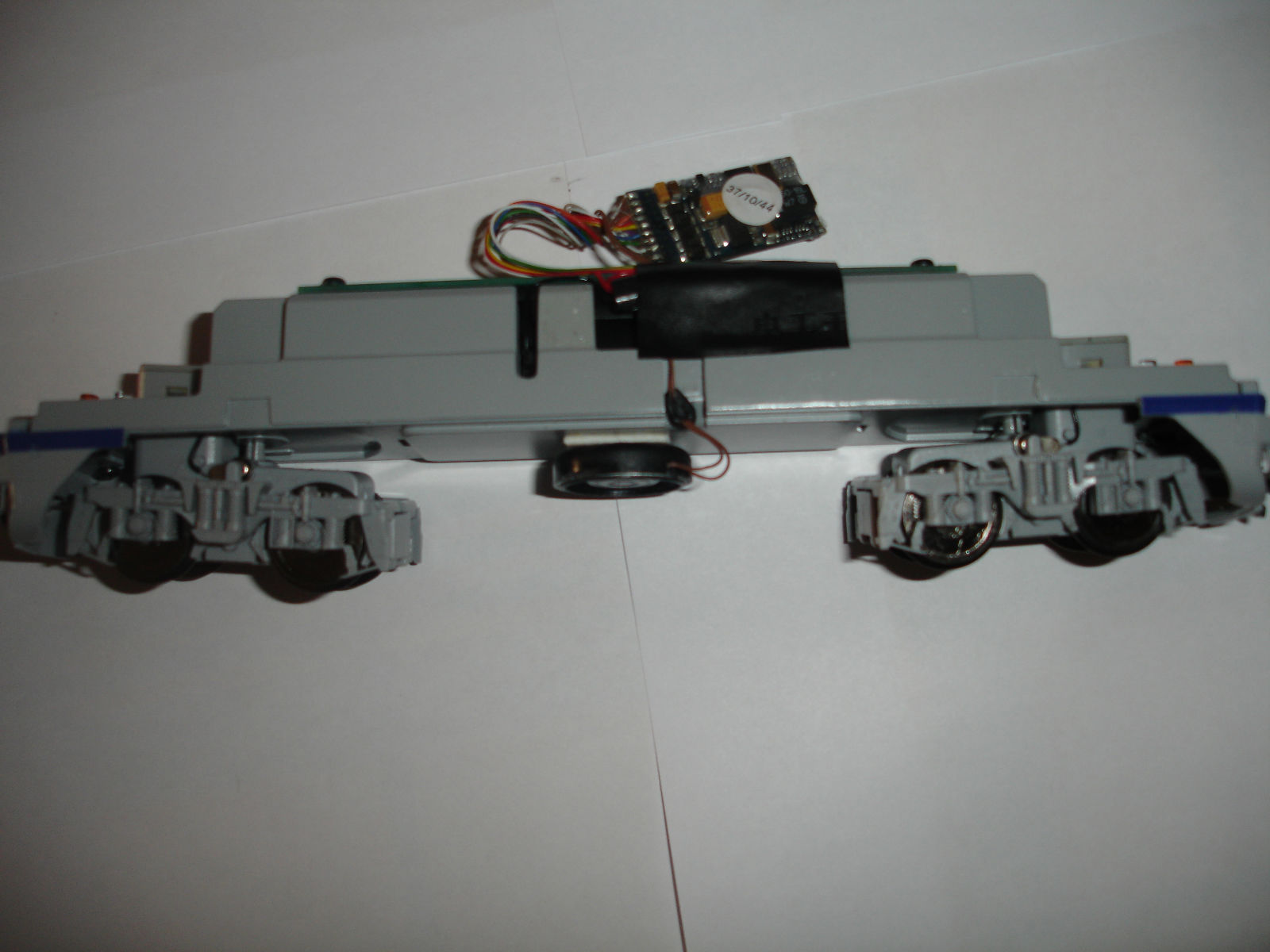

Ya colocado el altavoz ahora toca buscarle sitio al decoder, para eso desmontamos el
techo de la maquina apretando las pestañas que tiene (hay que levantar el pantógrafo de
la izquierda en esta caso para sacar el techo):

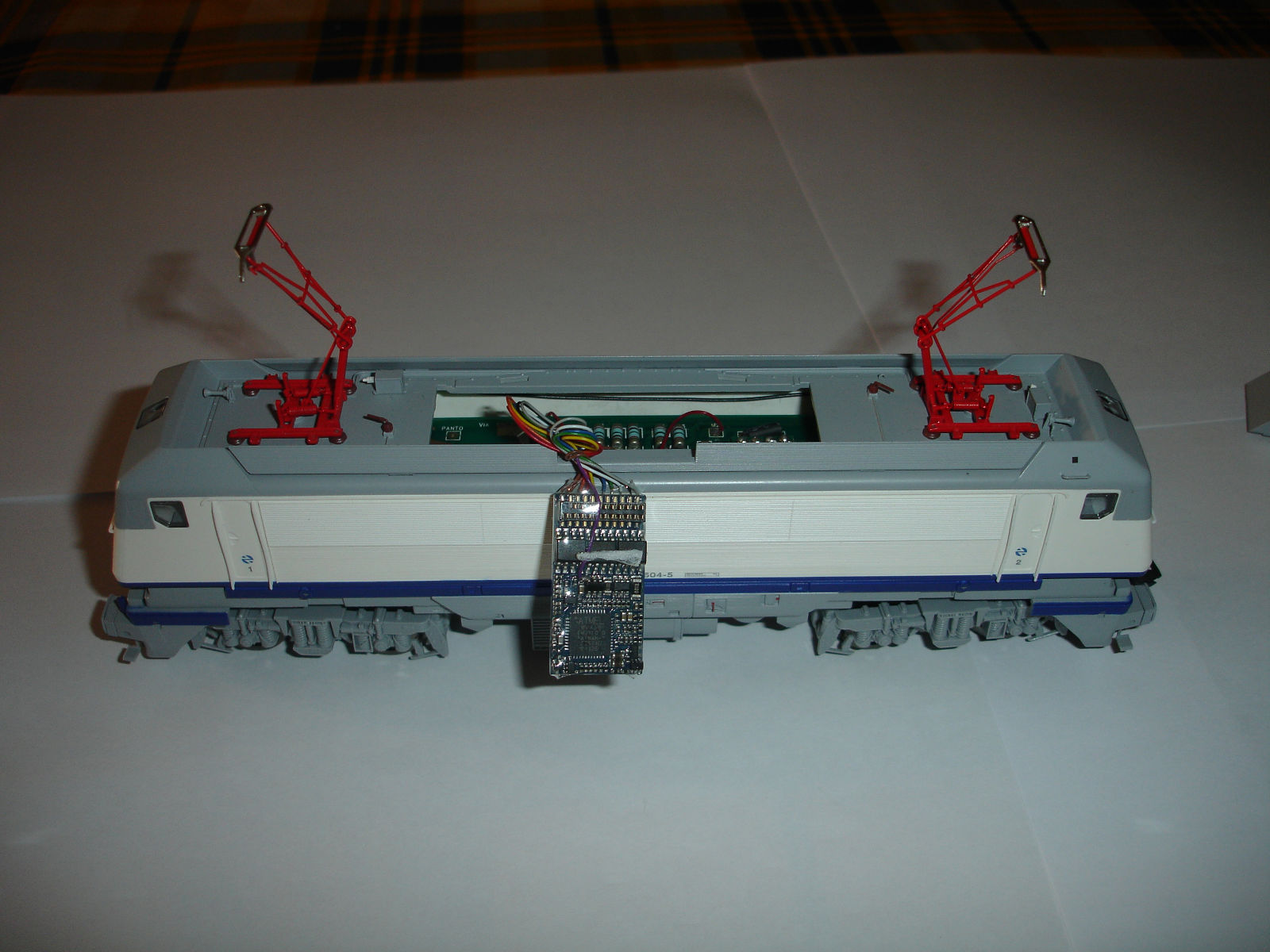

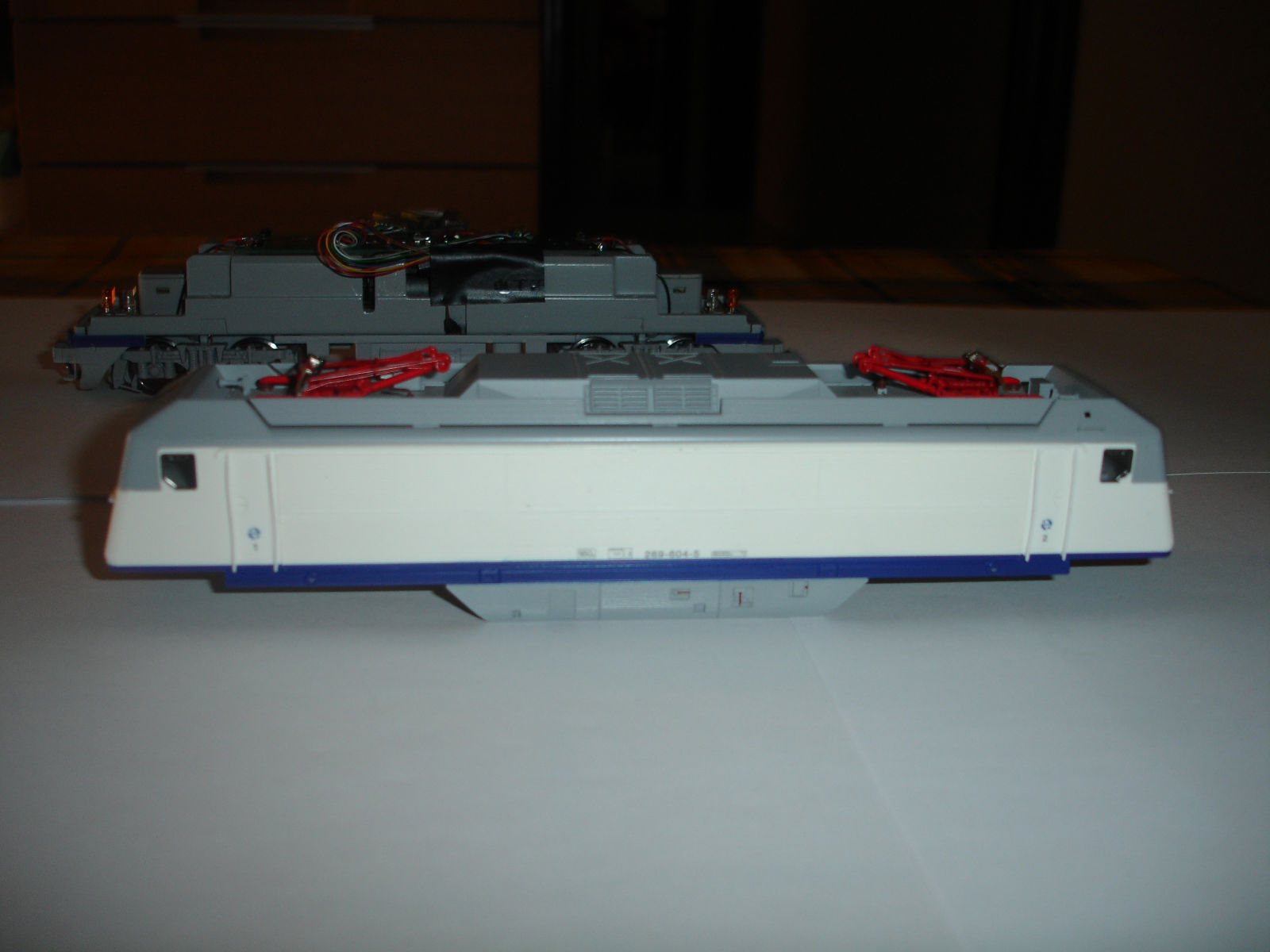

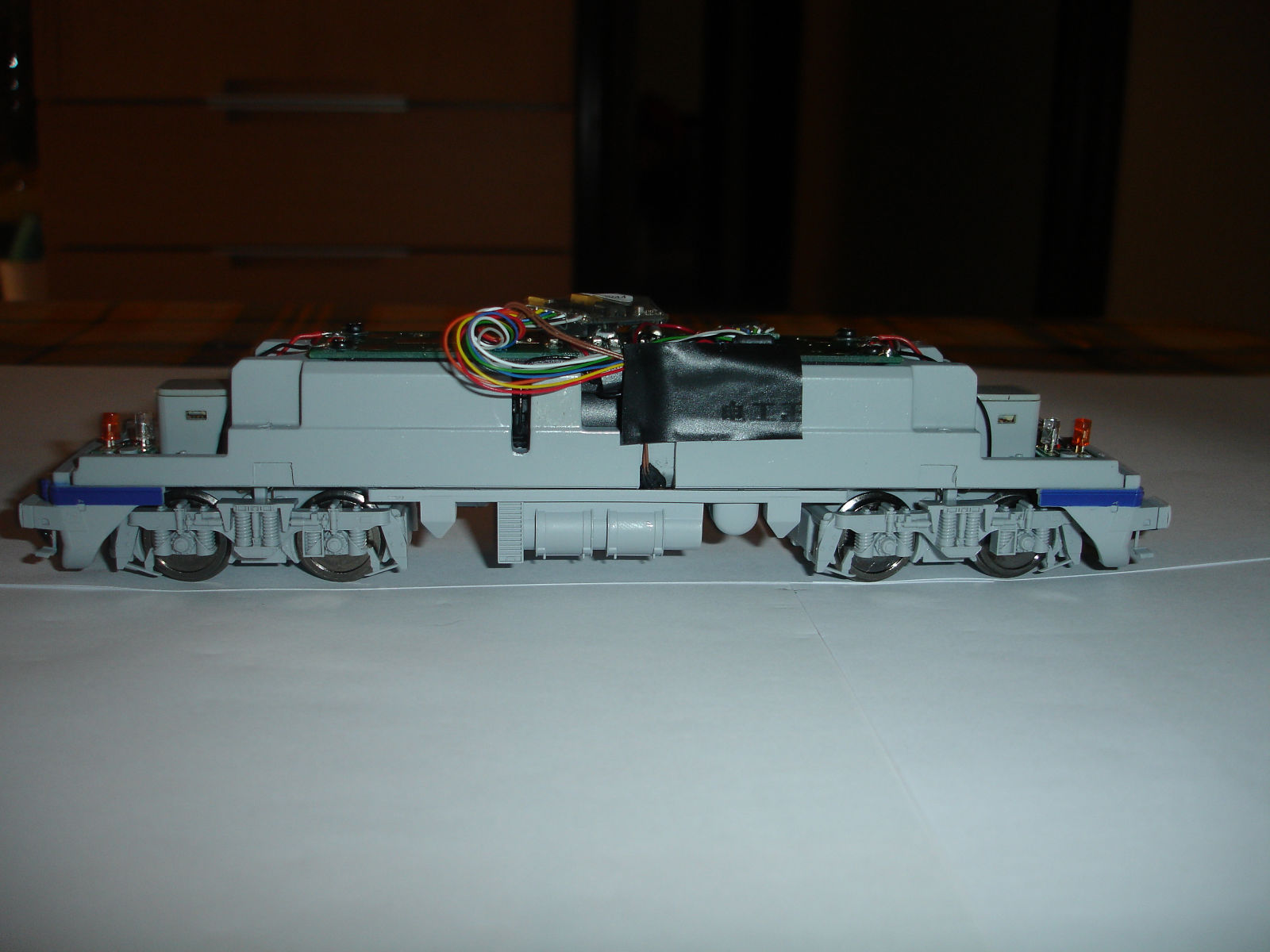

Ahora cerramos la locomotora pasando el decoder por el hueco:

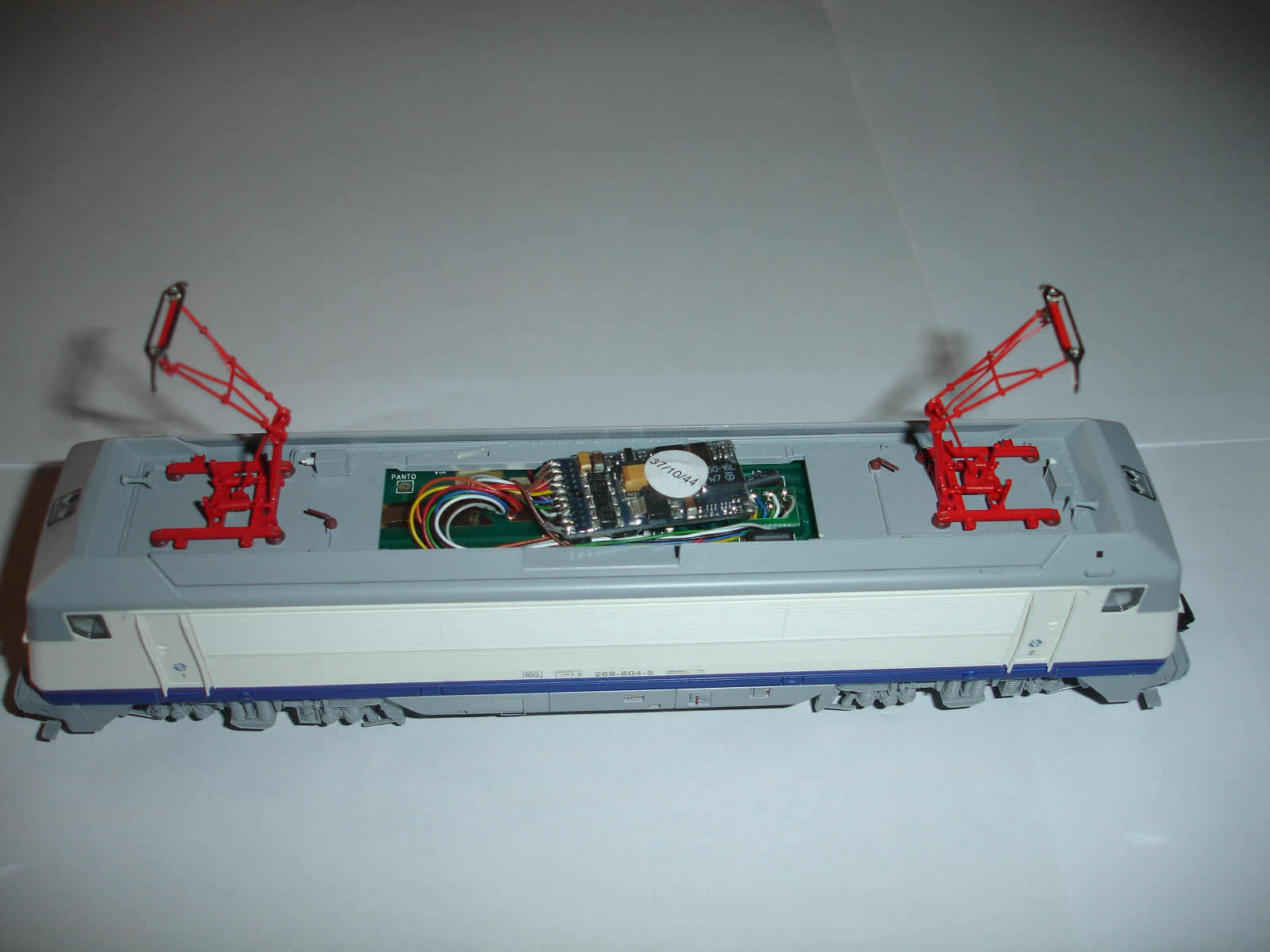

Una vez cerrada la locomotora, colocamos el decoder en la mitad y ponemos el techo:

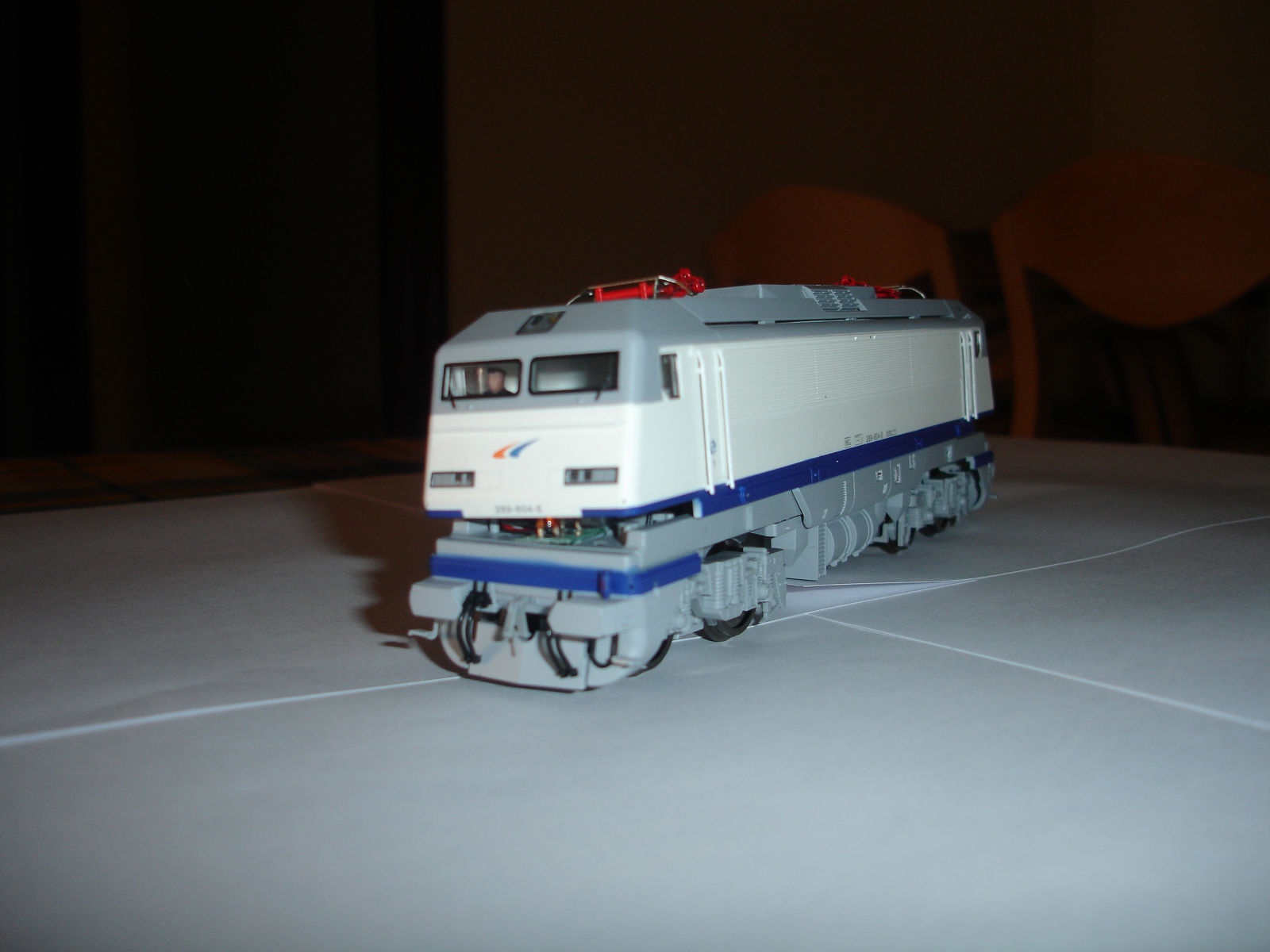

Y así hemos terminado. Gracia a talgo74 por la cesión de las fotos para el tutorial.

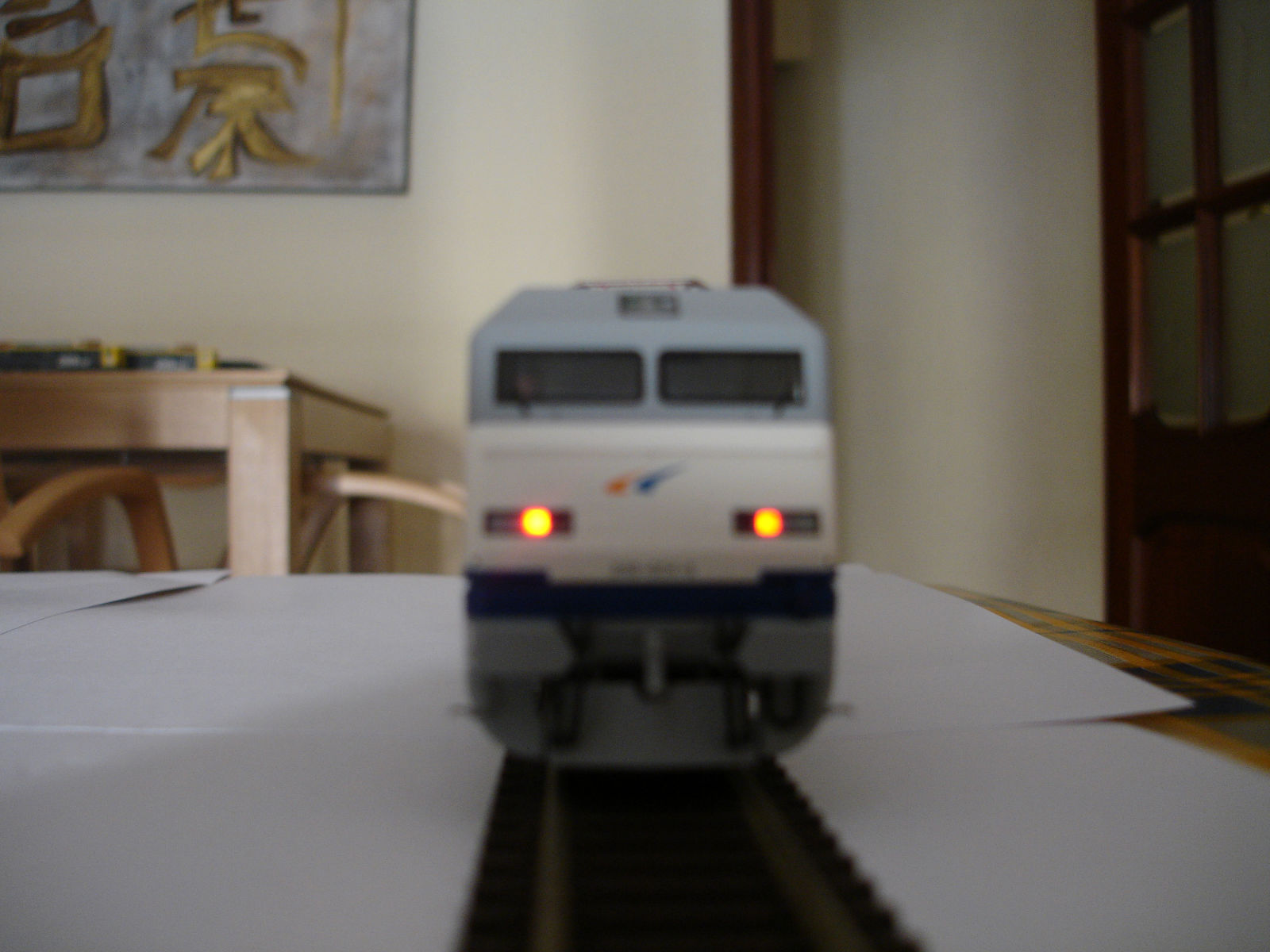

Video del resultado:





Mas tutoriales en http://bidasotarra7301.blogspot.com/p/modelismo.html

Saludos y hasta el próximo tutorial


Aqui el pdf del tutorial:




P.D: Este y los futuros tutoriales los podreis ver tambien en http://bidasotarra7301.blogspot.com/p/modelismo.html


Saludos :D
Última edición por luisma2494 el 21 Ago 2011 21:54, editado 1 vez en total
Miembro del asociacion "BAF7301" amigos del ferrocarril.
http://bidasotarra7301.blogspot.com

http://www.youtube.com/user/luisma2494

Votos positivos:jmca,xiuxicom,FOBAHN,jorgemariap,molinilla6699,jcastillo...


Conectado
Mensajes: 2329
Ubicación: Irun
Registrado: 01 Jul 2009 19:47
Ya esta escrito en el primer comentario
Miembro del asociacion "BAF7301" amigos del ferrocarril.
http://bidasotarra7301.blogspot.com

http://www.youtube.com/user/luisma2494

Votos positivos:jmca,xiuxicom,FOBAHN,jorgemariap,molinilla6699,jcastillo...


Desconectado
Mensajes: 11839
Ubicación: Madrid
Registrado: 11 Jul 2008 00:10
Muy buen trabajo!!!, te lo robo a tutoriales!! :lol: :lol:

s2
s2 desde Madrid
Tratos positivos:
Mikado68,trendaniela,jefer,Carrington,renf,M333,pelisee5,INTERLAKEN,rodrevil,GEU18,Diurno,ANTONIO,hardtonic,alco321080,migkel


Conectado
Mensajes: 2329
Ubicación: Irun
Registrado: 01 Jul 2009 19:47
241-2001 escribió:
Muy buen trabajo!!!, te lo robo a tutoriales!! :lol: :lol:

s2



"Robame" tambien el de la 253 :arrow: viewtopic.php?f=6&t=18723
Miembro del asociacion "BAF7301" amigos del ferrocarril.
http://bidasotarra7301.blogspot.com

http://www.youtube.com/user/luisma2494

Votos positivos:jmca,xiuxicom,FOBAHN,jorgemariap,molinilla6699,jcastillo...


Conectado
Mensajes: 2329
Ubicación: Irun
Registrado: 01 Jul 2009 19:47
DONOSTREN escribió:
Esta fenomenal Luisma, hasta parece facil!! una pregunta, yo la tengo en alterna digital, si quisiera meterle sonido, que me puede costar?

Saludos.


Lo mismo que en corriente continua digital ;) unos 100€ (es que a dia doy los decoder de sonido siguen siendo carisimos :evil: )

Saludos, cualquier duda ya sabes ademas vivimos "al lado :D "
Miembro del asociacion "BAF7301" amigos del ferrocarril.
http://bidasotarra7301.blogspot.com

http://www.youtube.com/user/luisma2494

Votos positivos:jmca,xiuxicom,FOBAHN,jorgemariap,molinilla6699,jcastillo...


Conectado
Mensajes: 2329
Ubicación: Irun
Registrado: 01 Jul 2009 19:47
Video colgado :D
