Dimensiones de andenes

Moderador: 241-2001


Nota 03 Ene 2012 21:05

Desconectado
Mensajes: 624
Ubicación: Las Palmas de Gran Canaria
Registrado: 12 Feb 2009 23:43
Buenas tardes a todos. Me he decidido a construir un pequeño diorama en escala H0, ya que aun no dispongo de espacio suficiente ni fijo, para construir una maqueta razonable, y he leído que es muy útil comenzar por algo pequeñito, para ir probando un poco...

El caso es que quiero representar un pequeño apeadero, con dos vías de paso. Obviamente, para ello hay que fijar una entrevía (distancia entre los ejes de las dos vías), también distancia del eje de las vías al paramento del borde del andén, así como una diferencia de altura entre el andén y los carriles.

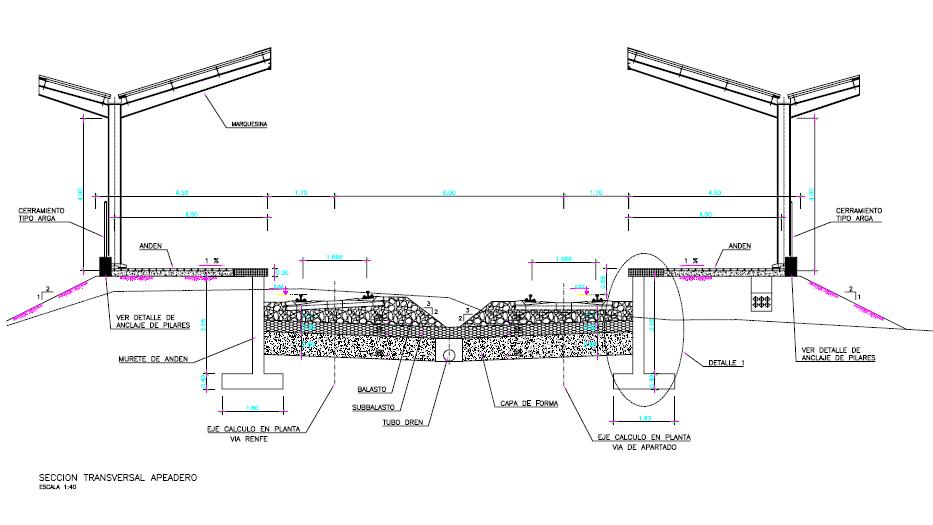

Adjunto un esquema de un apeadero real, lo que debería servir, de sobremanera; las cotas obviamente están a escala real, y no en H0.

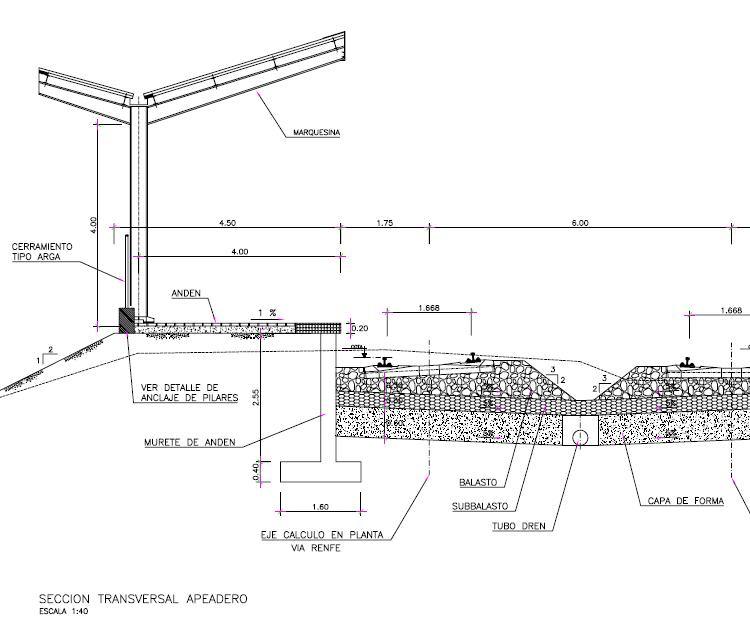

Adjunto un nuevo esquema, puesto que no se aprecian bien las cotas:
Apeadero 2.JPG
Apeadero 2.JPG (55.1 KiB) Visto 3308 veces

Sin embargo, veo un poco ajustado dejar 1,70 metros (es decir 1,95 cms) entre el eje de la vía y el borde del andén, en planta. Muchos de vosotros habéis resuelto esta cuestión con éxito, por lo que he visto en vuestras maquetas.

Podéis indicarme sobre vuestra elección en relación a estas dimensiones que indico.

Gracias de antemano.

Saludos.

Nota 03 Ene 2012 23:31

Desconectado
Mensajes: 2409
Ubicación: Madrid
Registrado: 17 Dic 2010 19:14
Mira en esta página

http://www.iguadix.es/nem/NEM_e.html

las normas NEM 102, 103, 105 y 112 y podrás sacar tú mismo las medidas más adecuadas.
Saludos José María KPEV

Nota 03 Ene 2012 23:55

Desconectado
Mensajes: 2906
Ubicación: Bilbao
Registrado: 09 Ene 2009 19:03
Aunque esos planos estén muy bien, a veces hay que ser pragmáticos. :mrgreen:

La solución es simple: coge el vehículo más ancho que vaya a circular por tu módulo/diorama (seguramente, un coche de la serie 5000).

Ese será tu límite para el andén. Si lo haces en recta, te ahorrarás el margen que hay que dar a los vehículos largos y que provoca el desplazamiento hacia el interior de la curva. Para la altura, puedes hacer lo mismo con los estribos del material que tengas.

Aunque también puedes recurrir a las normas NEM, y te ahorrarás sustos. Desde la entrevía a los túneles, siempre pensando en el material que vaya a circular.

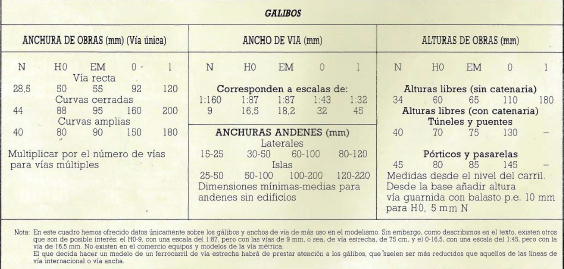

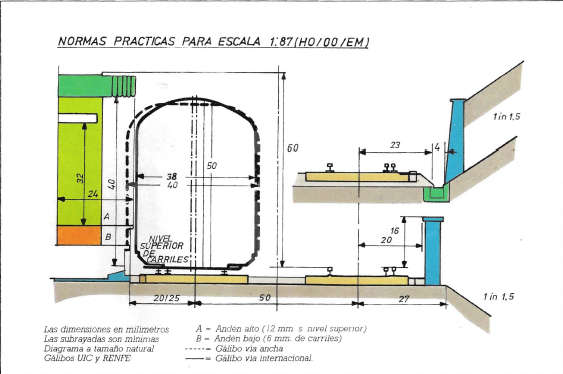

Aquí te envío unos esquemas de una enciclopedia de modelismo, descatalogada hace muchísimos años, por lo que entiendo que no hay problema en adjuntarlos al mensaje.







Saludos
Carrington, sitiendo escalofríos al ver un plano con una vía general de estación de 627 m.
"Nunca te fijes demasiado en por qué los modelistas que empiezan con su primera maqueta, en la mayoría de los casos eligen una maqueta compacta. Mejor pregúntate porqué su segunda maqueta NUNCA lo es."

Nota 04 Ene 2012 09:51
ERG Avatar de Usuario

Desconectado
Mensajes: 1545
Ubicación: Blanes (Girona)
Registrado: 03 Dic 2009 21:03
Carrington escribió:
La solución es simple: coge el vehículo más ancho que vaya a circular por tu módulo/diorama (seguramente, un coche de la serie 5000).


En mi caso, use el "ojimetro" con el material que tenia. Luego llego material nuevo y empezaron los problemas.

Actualmente, lo mas ancho y bajo que tengo respecto a los andenes, en segundo lugar los peldaños de las 269 de Electrotren, y en primer lugar los peldaños de la 7400 de Ibertren.

Nota 04 Ene 2012 15:03

Desconectado
Mensajes: 624
Ubicación: Las Palmas de Gran Canaria
Registrado: 12 Feb 2009 23:43
Muchisimas gracias a todos por vuestris comentarios y sugerencias. Es justo lo que necesitaba.
Como me temia,a veces la escala exacta demasiado rigurosa no asegura el exito.

Lo dicho, gracias y saludos a todos.

Nota 08 Ene 2012 13:09

Desconectado
Mensajes: 11
Registrado: 22 Dic 2011 14:27

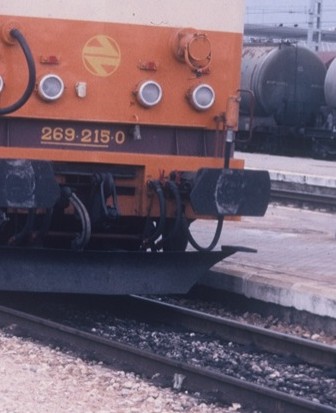

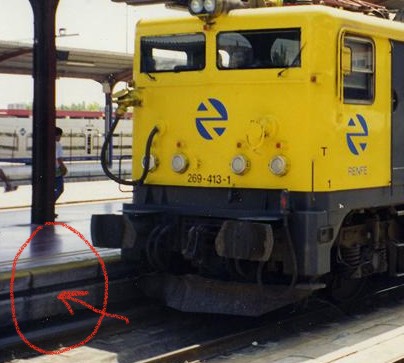

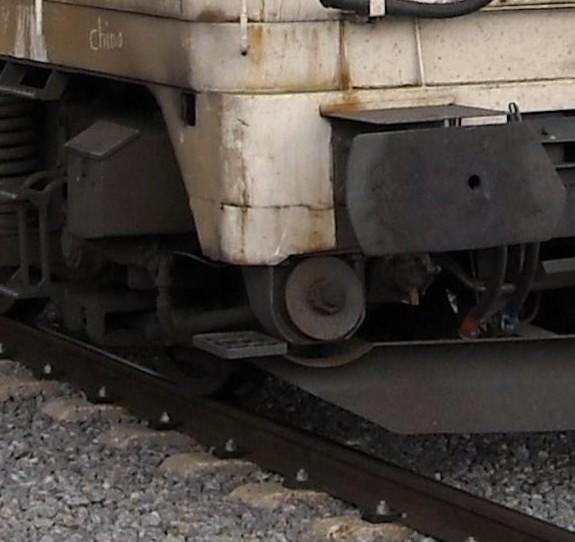

Sabes que me ha funcionado siempre?. Tienes una 269?. Pues si te fijas bien tiene un escalón en la parte delantera. Si el andén es de una estación segundaria, el escalón de la máquina va junto por encima del bordillo. Si el andén esta modificado como los actuales para los trenes de cercanías pues va junto por el escalón.

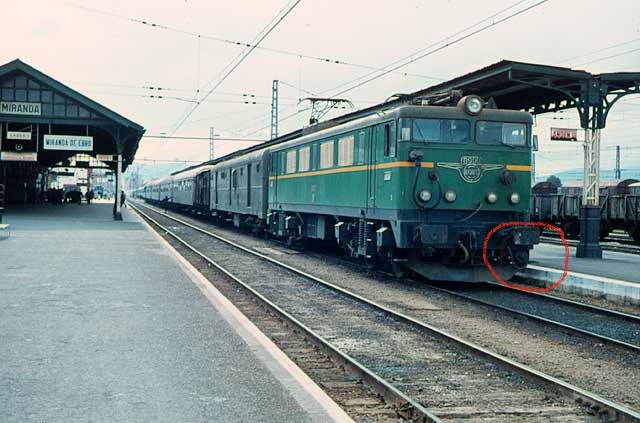

Fotos de internet.

Está muy chuli ver pasar el tren así por la maqueta.
