Buenas tardes compañeros,

Llevo algún tiempo siguiendo vuestro portal y como muestra de agradecimiento a este grandioso portal web sobre nuestra afición (ya sea N o H0) me gustaría aportar al mismo.Este portal fue el que me sirvió como inspiración para materializar una idea que llevaba algún tiempo rondando en mi cabeza.

Me llamo Pablo, tengo 30 años y desde diciembre de 2009 estoy construyendo una pequeña maqueta en escala N, siguiendo la temática más o menos ibérica.Que gracias a las fotografías que han colgado algunos foreros he podido observar y captar la esencia para armarme de valor e intentar reproducir fragmentos del ferrocarril español, aunque todo son localizaciones imaginarias pero con un toque ibérico para darle realismo al conjunto.

Las rampas no superan en ningún caso el 3% y los radios utilizados van de R4 a R2. Tuve que utilizar R2 en las curvas de salida de la estación diagonal ya que no me quedó más remedio. Las curvas están suavemente peraltadas para evitar descarrilos y los desvíos Roco que utilicé en su día tuve que añadir una gota de estaño y suavizar con lija de arena, en la parte final del hueco del espadín para evitar que las locomotoras tropezaran con la punta del espadín, que a mi parecer son demasiado gruesos con el fin de evitar descarrilos, cosa que después de estudiar el fenómeno , forzosamente tuve que hacer.

La maqueta tiene unas dimensiones de 170x100 cm y el trazado de unos 13 metros está construido en dos niveles, que atraviesa 3 estaciones locales, una estación oculta con una vía de apartadero, y una bifurcación que conduce a un pequeño depósito de dos locomotoras y una pequeña terminal de contenedores (ahora en construcción) que enlaza con la estación diagonal central de 3 vías.

La maqueta es entera digital, usando sistemas digitales autoconstruidos de Paco Cañada. Consta de 16 desvíos digitalizados, un puente de semáforos (en previsión a añadir más semáforos) y 24 puntos de detección mediante sistema RS. El sistema de tracción digital es el afamado y barato sistema Multimaus, con el sistema GenLi para poder controlar accesorios y tracción mediante ordenador.

Hace algo más de un año que dejé de lado la digitalización para centrarme en los aspectos decorativos , así que después de mucho leer, mucho visitar foros como éste y ver fotos por internet me armé de valor en mayo de 2011 para embarcarme en el precioso y apasionante mundo del modelismo ambiente.

Llevo casi 3 años construyéndola, he ido relativamente despacio ya que por motivos laborales normalmente me hay ausentado fuera de mi ciudad (Valencia). La maqueta la tengo en casa de mis padres, así que suelo aprovechar algún domingo para avanzar en ella. La mayor parte del decorado son kits, arena natural tamizada de descampados y los flocados y vegetación son de la casa norteamericana Woodland Scenics.

He de decir que es mi primera maqueta, y como todos sabréis de la primera se aprende muchísimo, también como todas, presenta algunos fallos, sobretodo relacionado con el cableado que se ha convertido en un auténtico caos, pero funciona.
Me ahorré muchos fallos eléctricos a base de poner "feeders" para recordar los puntos de tensión ; aproximadamente cada 30 cm de recorrido.

Pueden funcionar hasta un máximo de 3 trenes ya que la maqueta es de recorrido unidireccional dividida en 12 cantones para que puedan detenerse los trenes. Posee tres pequeñas estaciones y una pequeña terminal de contenedores con la siguiente distribución de vías :

    Estación Sur : 3 vías
    Estación Norte : 2 vías
    Estación Central Diagonal : 2 vías
    Estación Terminal de Contenedores : 2 vías muertas

Ahí van algunas fotos :
Adjuntos
2012-02-05 19.47.41.jpg

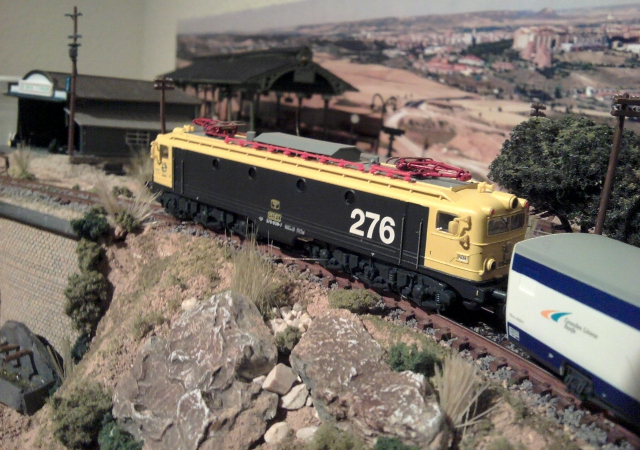

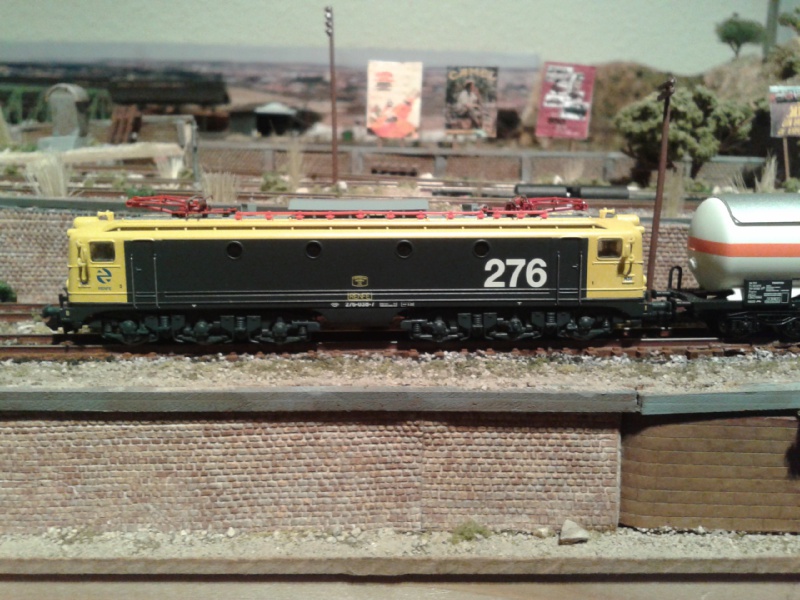

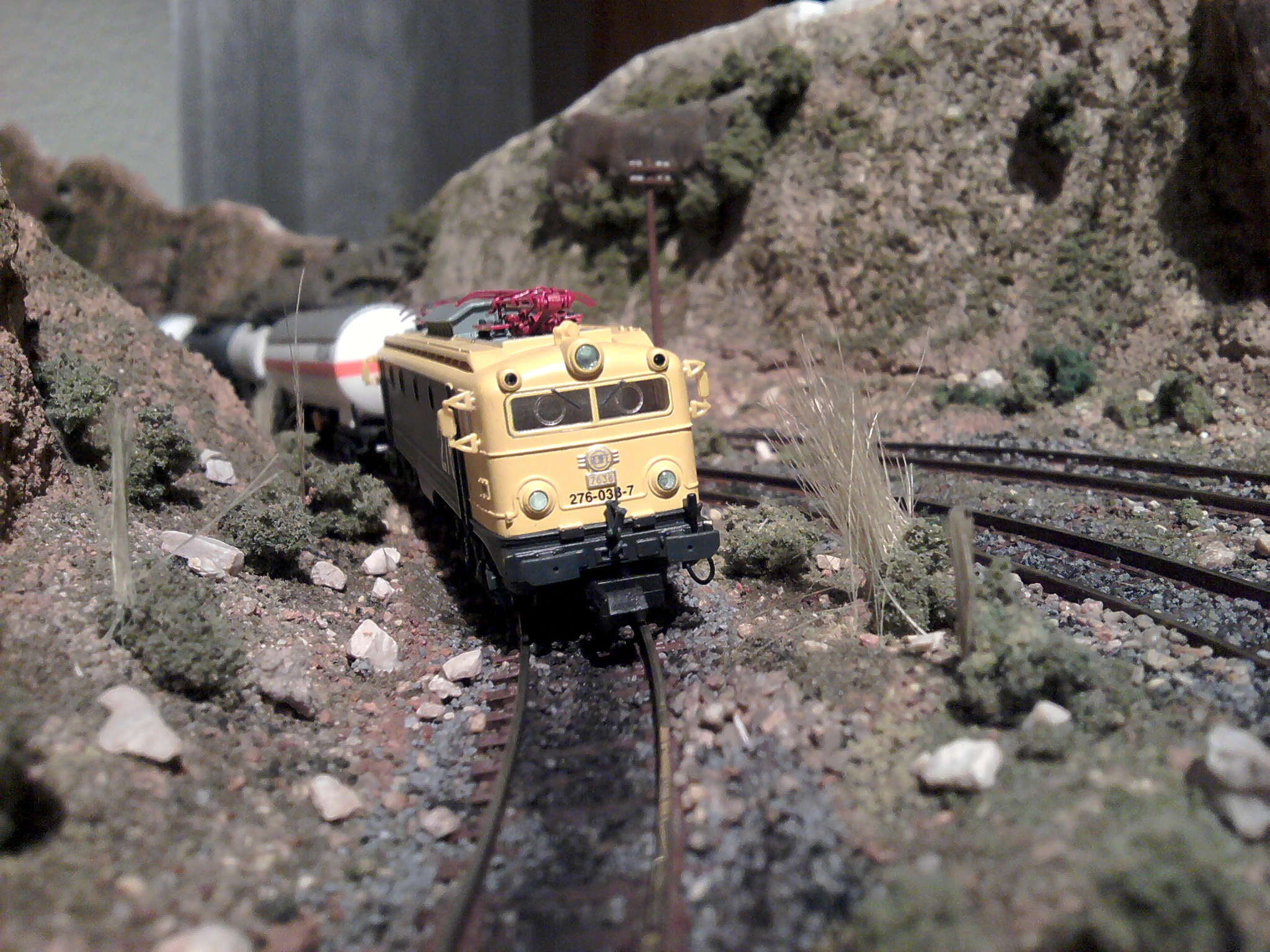

276 "La Francesa" arrastrando por la rampa de ascenso (2,5%) un pequeño convoy de cisternas
2012-02-05 19.47.41.jpg (173.71 KiB) Visto 15325 veces
319 dirigiéndose al puente metálico que cruza en diagonal el piso superior de la maqueta.
2012-08-06 18.57.47.jpg

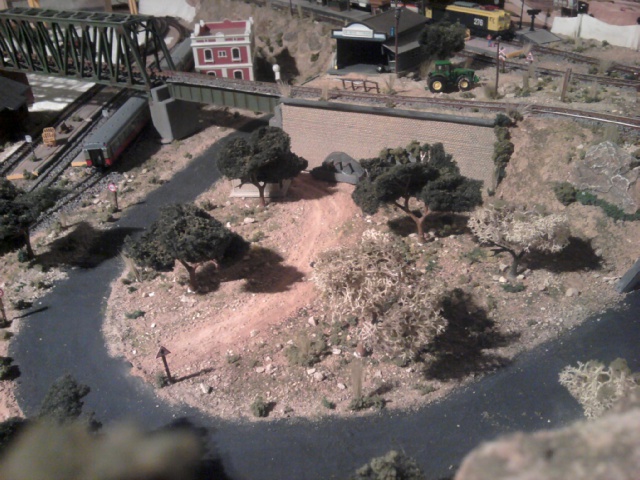

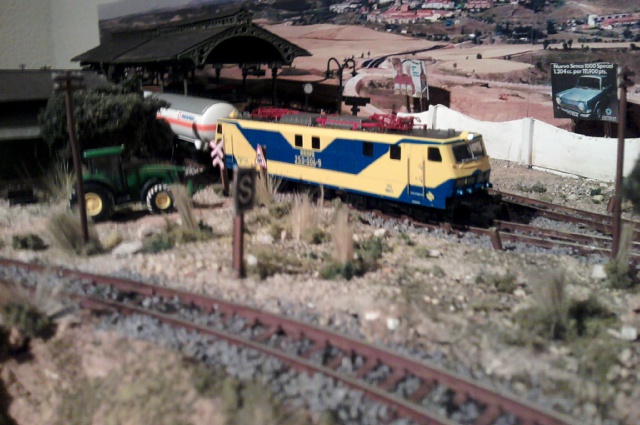

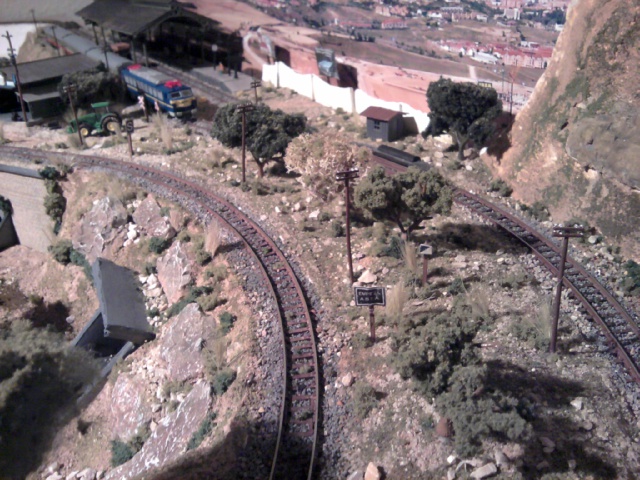

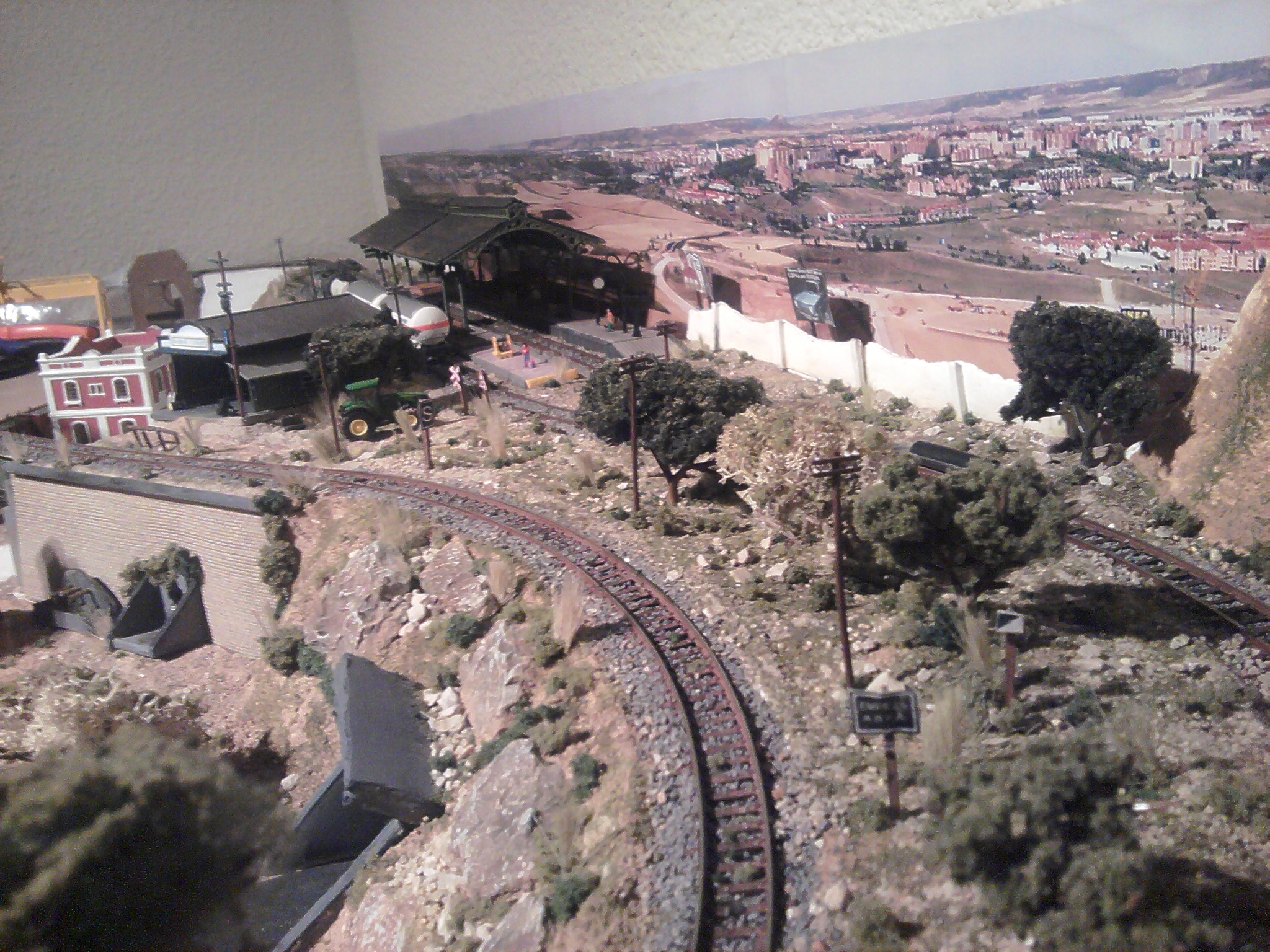

Zona "Carretera Comarcal" hacia Toledo. Con estación MZA en la "estación diagonal".El tractor es de "Viking", un regalo de mi novia :-)
2012-08-06 18.57.47.jpg (140.95 KiB) Visto 15325 veces
2012-08-06 18.58.21.jpg
Otra toma más de la carretera comarcal, con fuentecilla de construcción artesanal incluida.
2012-08-06 18.58.21.jpg (122.07 KiB) Visto 15325 veces

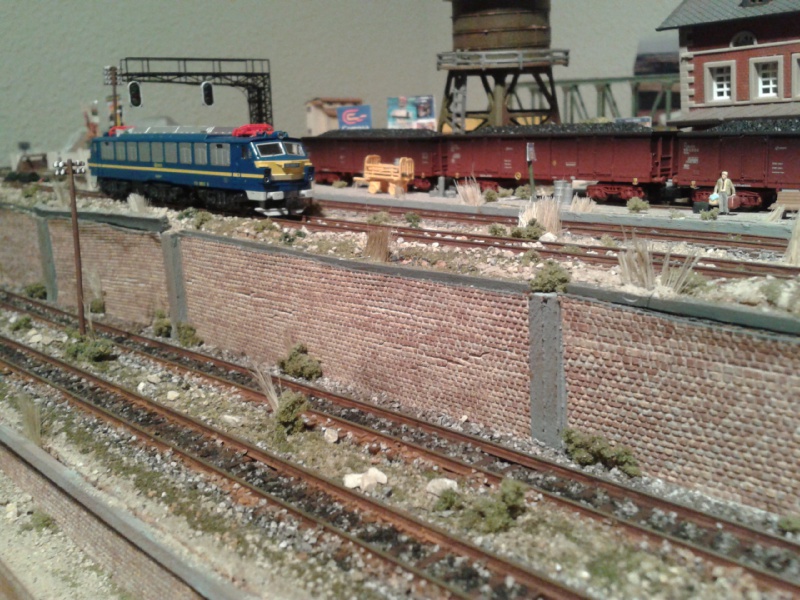

Panorámica de la estación Norte
Subestación Eléctrica "Hidroeléctrica Española"

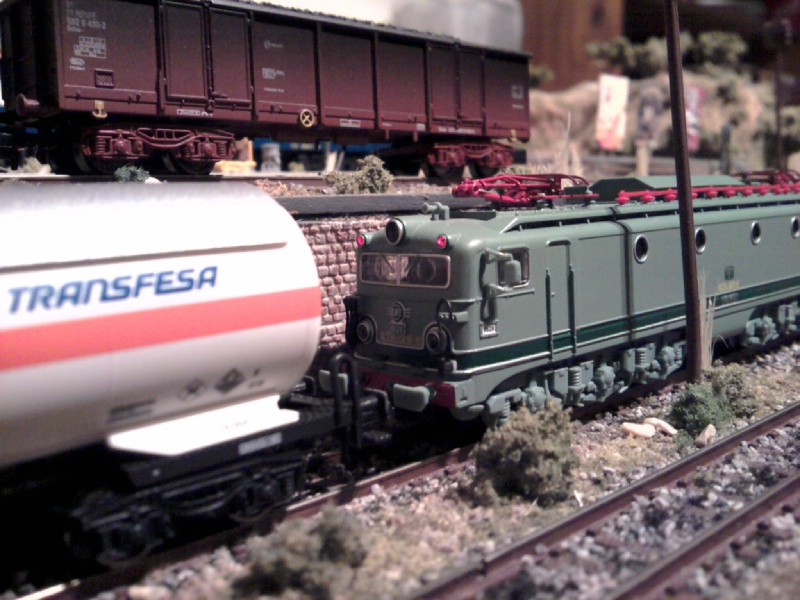

276 de Cargas

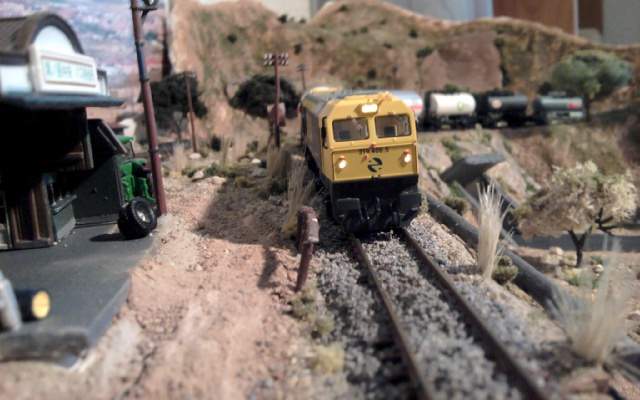

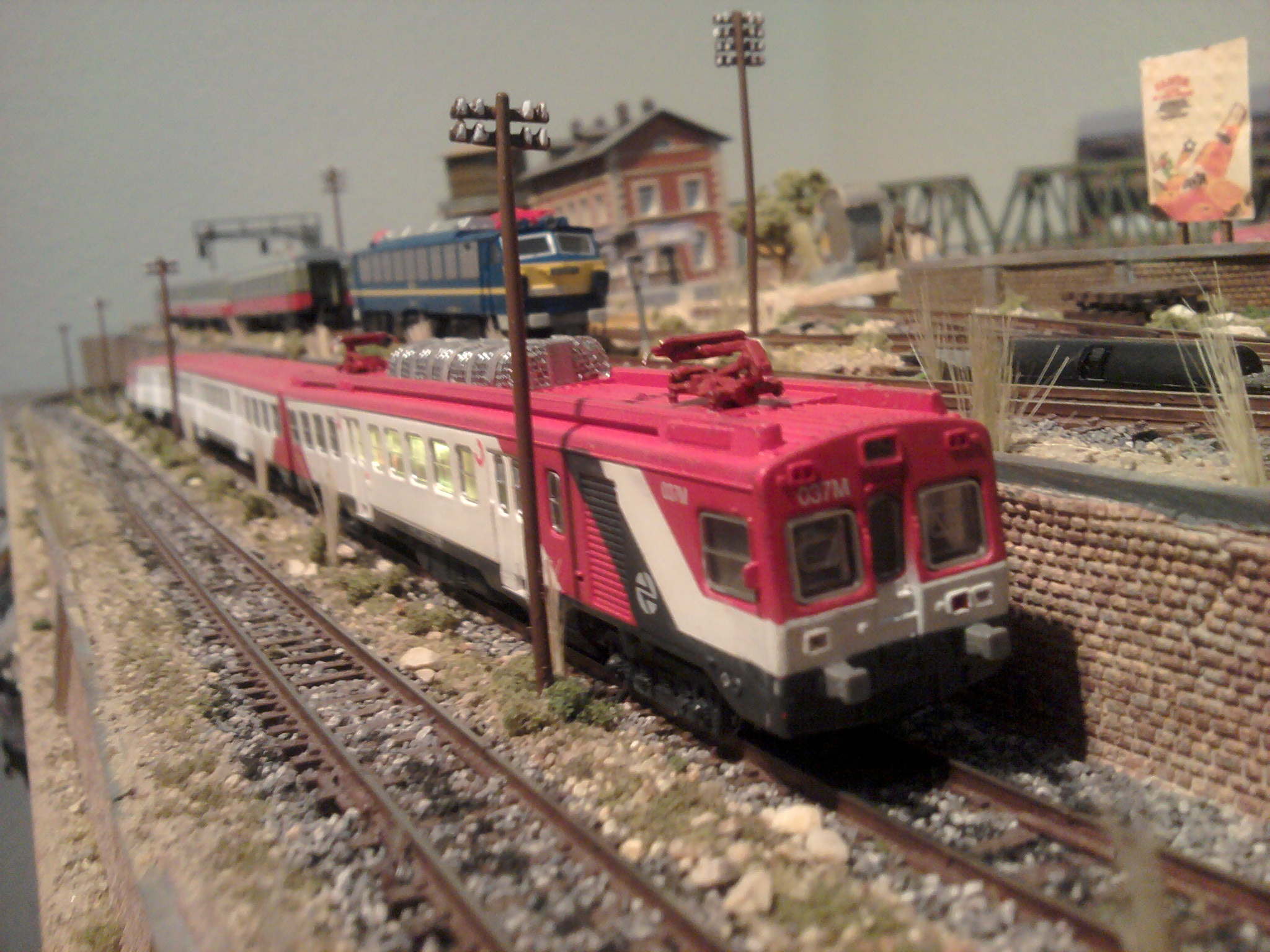

440 artesanal rodando por la rampa de ascenso. De fondo la estación Sur

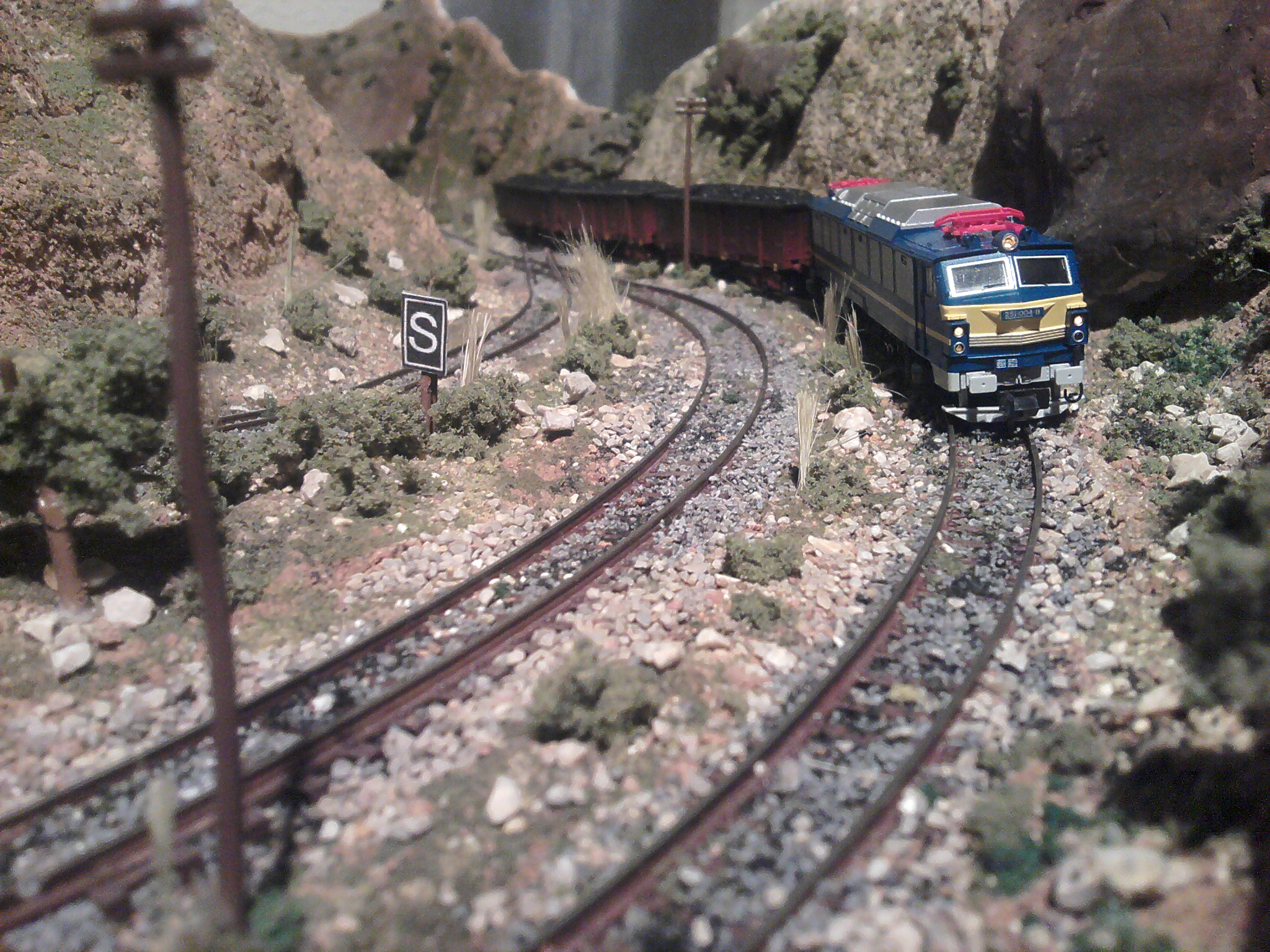

251 con convoy carbonero

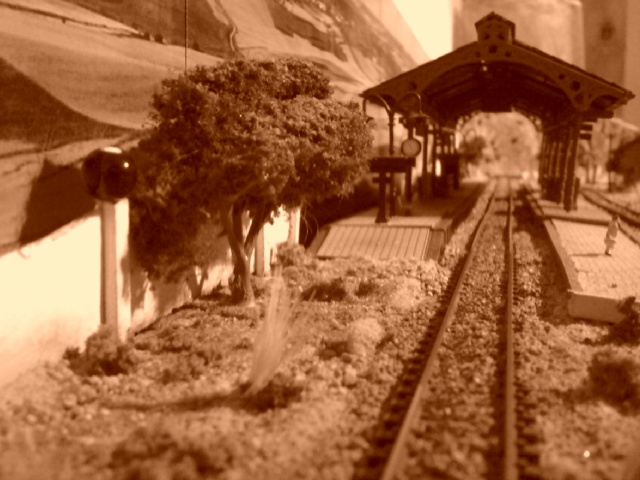

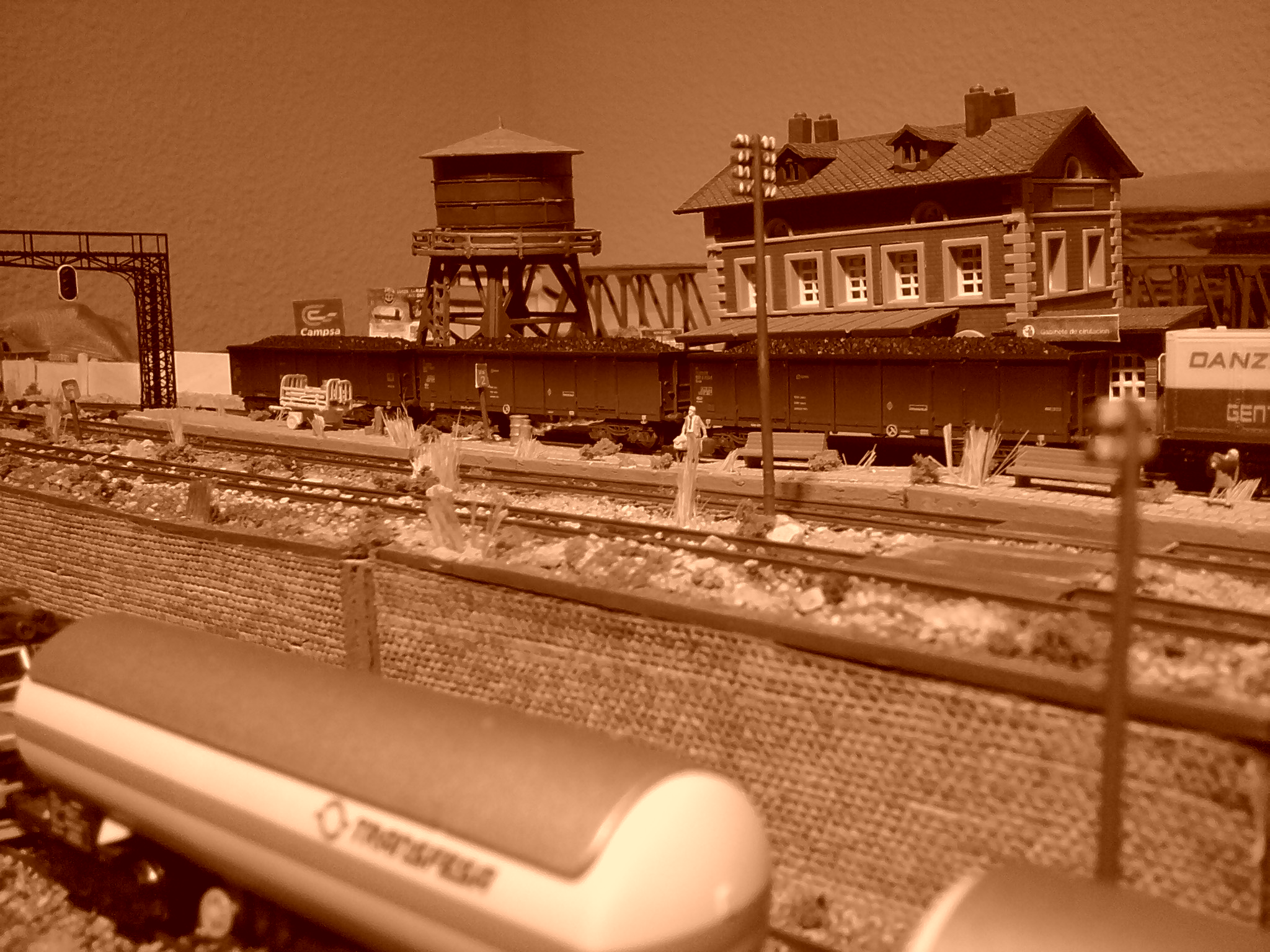

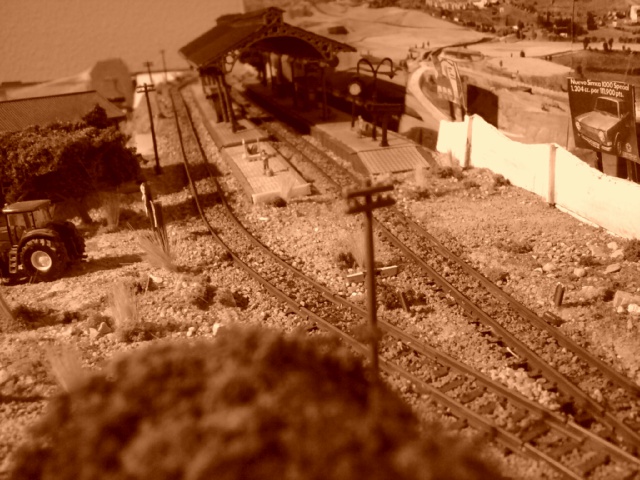

Nostálgica, estación Norte

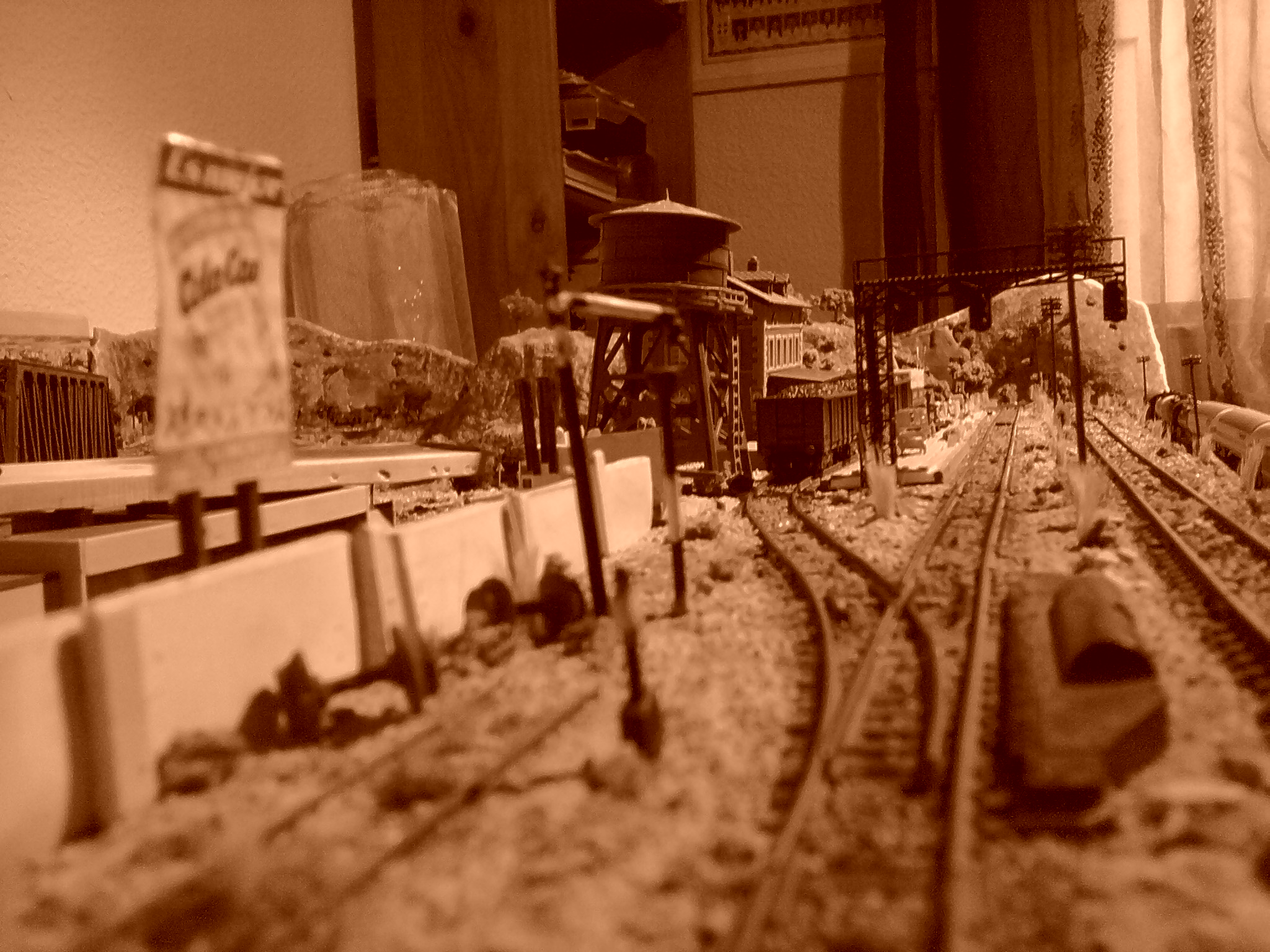

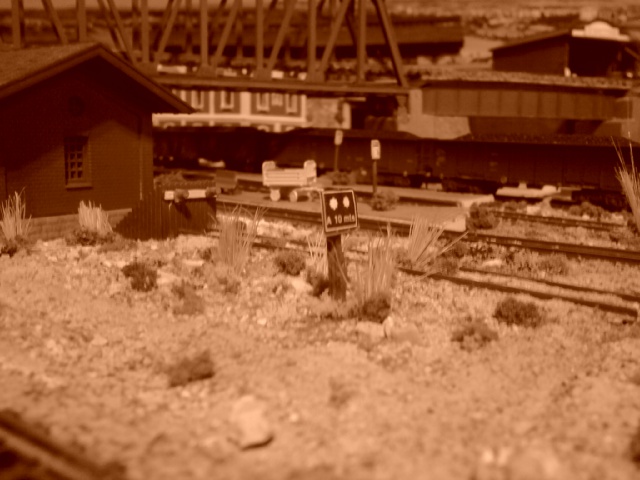

Nostálgica: Vía muerta abandonada

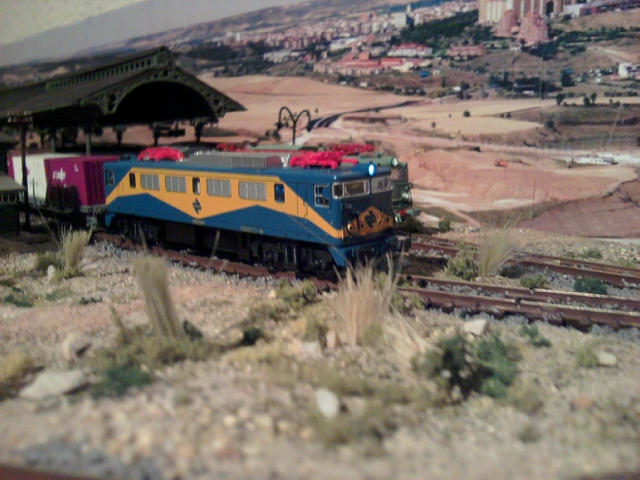

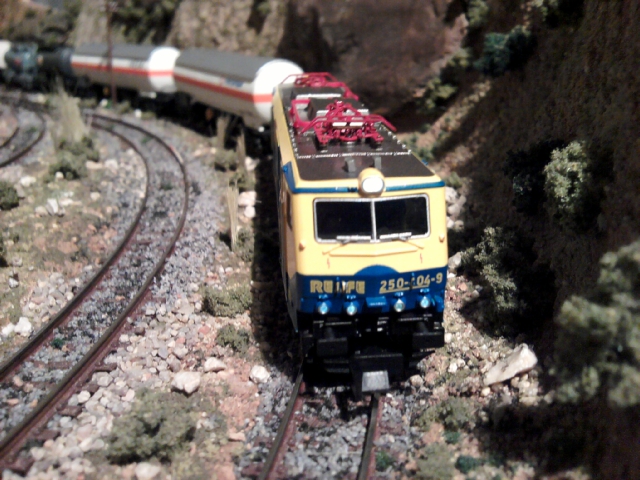

250 Nueva Imagen


Desconectado
Mensajes: 33
Ubicación: BCN
Registrado: 14 Ago 2012 23:38
Una maqueta preciosa, me encanta. La ambientación es perfecta.

Salu2 y a disfrutarla lo maximo que puedas.

PD: por cierto, eso de 440 artesanal que significa? La has hecho tu desde 0 con materiales comprados?


Desconectado
Mensajes: 79
Registrado: 23 Mar 2011 23:34
Hola Joan,

Compré las carcasas de segunda mano a medio pintar, de una remesa cuando Ibertrén cerró allá por el 92. Están pintadas con aerógrafo usando pinturas tamiya, las más parecidas que pude encontrar para reproducir el modelo original, las calcas son de TrenMilitaria y el conjunto está motorizado con una Kato RDC. El techo lo reconstruí con tela metálica para darle más realismo al conjunto.

saludos
Adjuntos

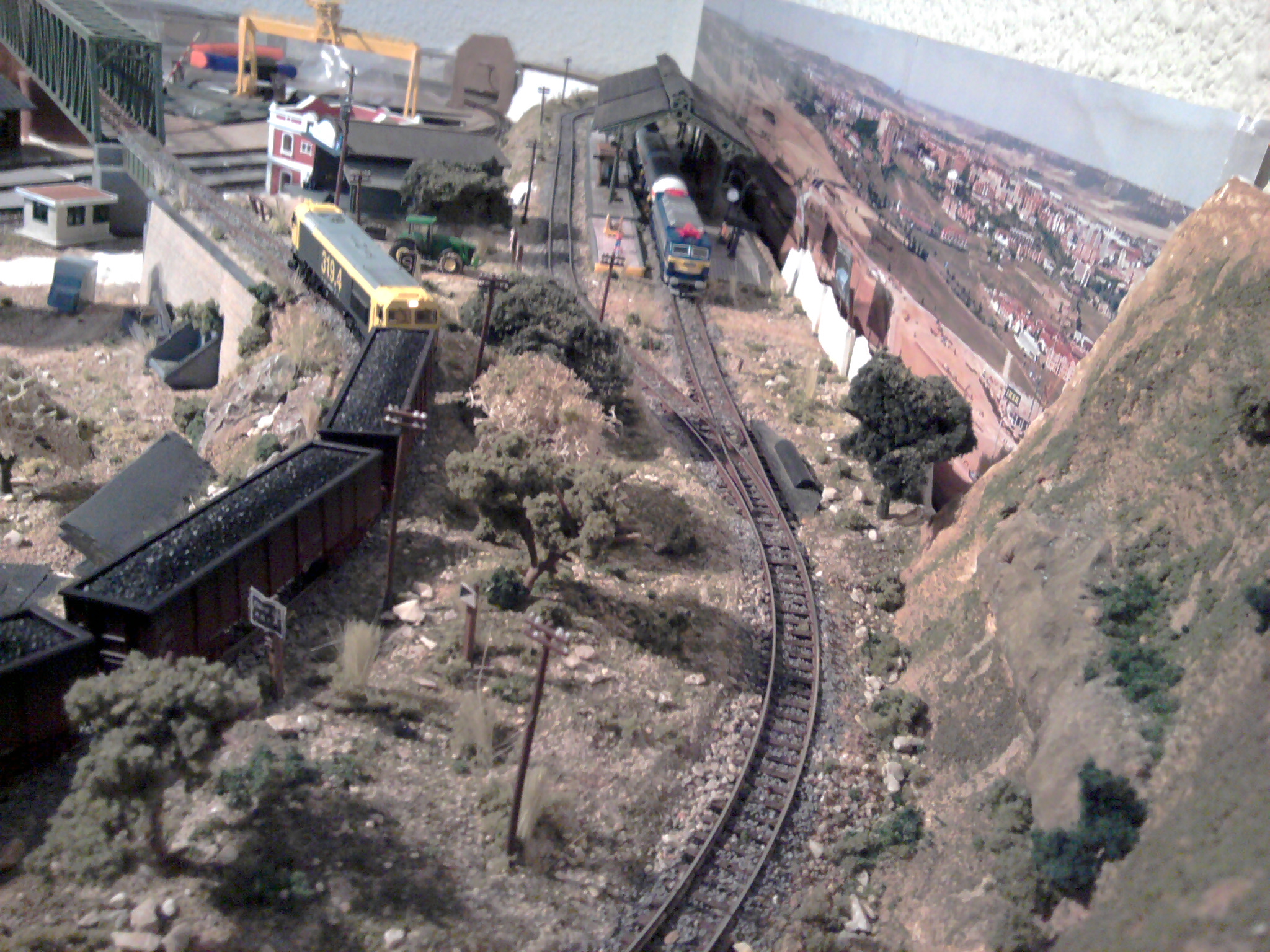

Venga que me animo!Otra panorámica con la 319 arrastrando un convoy carbonero.


Desconectado
Mensajes: 33
Ubicación: BCN
Registrado: 14 Ago 2012 23:38
gambitero360 escribió:
Hola Joan,

Compré las carcasas de segunda mano a medio pintar, de una remesa cuando Ibertrén cerró allá por el 92. Están pintadas con aerógrafo usando pinturas tamiya, las más parecidas que pude encontrar para reproducir el modelo original, las calcas son de TrenMilitaria y el conjunto está motorizado con una Kato RDC. El techo lo reconstruí con tela metálica para darle más realismo al conjunto.

saludos


Hola. Yo tambien hago cosas artesanales, de hecho estoy haciendome a H0 desde 0 una FGC 700 con pasta de modelar y masilla de carrocero. He hecho coches a escala 1/18 de esa manera y me quedaron bastante bien creo yo.
Las calcas... yo compro papel de calca en una tienda de modelismo (de coches), las hago en photoshop, las escalo para el modelo y las imprimo con impresora laser y quedan muy bien.


salu2


Desconectado
Mensajes: 1170
Ubicación: Tres Cantos (Madrid)
Registrado: 12 Feb 2012 03:11
Te esta quedando perfecta, parece totalmente real, espero seguir viendo mas fotos, disfrutala.
La luz que se ve al final del túnel es siempre la del tren que viene de frente.

Saludos.
Mario.

Mi maqueta y material motor y remolcado:

viewtopic.php?f=15&t=31410


Desconectado
Mensajes: 276
Ubicación: San Salvador, El Salvador (Centroamérica)
Registrado: 03 Dic 2008 23:01
Una maqueta con MUCHO encanto.
Felicidades...!!
Un saludo desde el otro lado del charco !!

Mi proyecto de maqueta: http://forotrenes.com/foro/viewtopic.php?f=6&t=28265


Desconectado
Mensajes: 3215
Ubicación: Paracuellos de Jarama
Registrado: 12 Oct 2009 17:33
Hola, megusta un monton, ahora que estoy con la del pqueño, en "N", ya que la mia la Megasupermaquetaolvidada, todo por culpa del calor y de las presiones del pequeño, me he dado cuenta que son muy chulas, haber si ponemos algunas cosillas mas y pongo alguna foto, un saludo y te felicito.
Tratos NEGATIVOS:


Desconectado
Mensajes: 787
Ubicación: 65303
Registrado: 17 Abr 2009 21:26
Enhorabuena, Pablo, porque he disfrutado muchísimo con la serie de fotos que has colgado.
Me parece una ambientación muy bien conseguida. Estupenda maqueta y material.

Un saludo. :D


Desconectado
Mensajes: 79
Registrado: 23 Mar 2011 23:34
Muchas gracias compañeros por los comentarios.A veces la consecución de un ambiente ibérico se torna en una absoluta obsesión, de todas formas hay algunos compañeros de afición muy buenos en esta materia, y me refiero a mi escala , la N. La cual veo un poco más difícil de trabajar que H0, aunque con el paso de los años, según se vaya perjudicando gradualmente mi vista, liquidaré lo que tengo de N para pasarme a la verdadera escala del modelismo ferroviario, la H0.

Saludos desde la carretera comarcal a Toledo :-)
Adjuntos

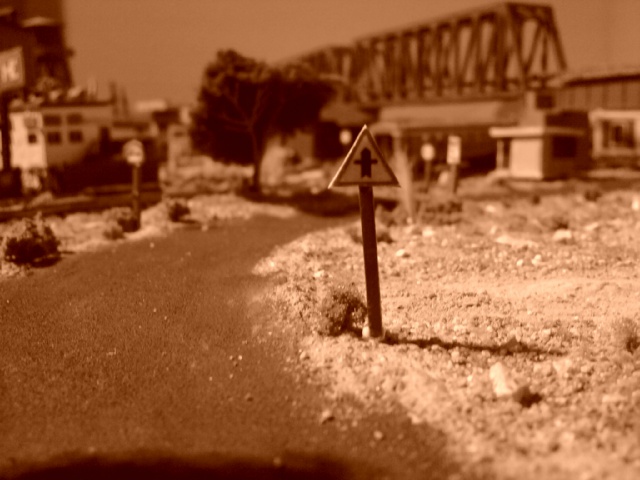

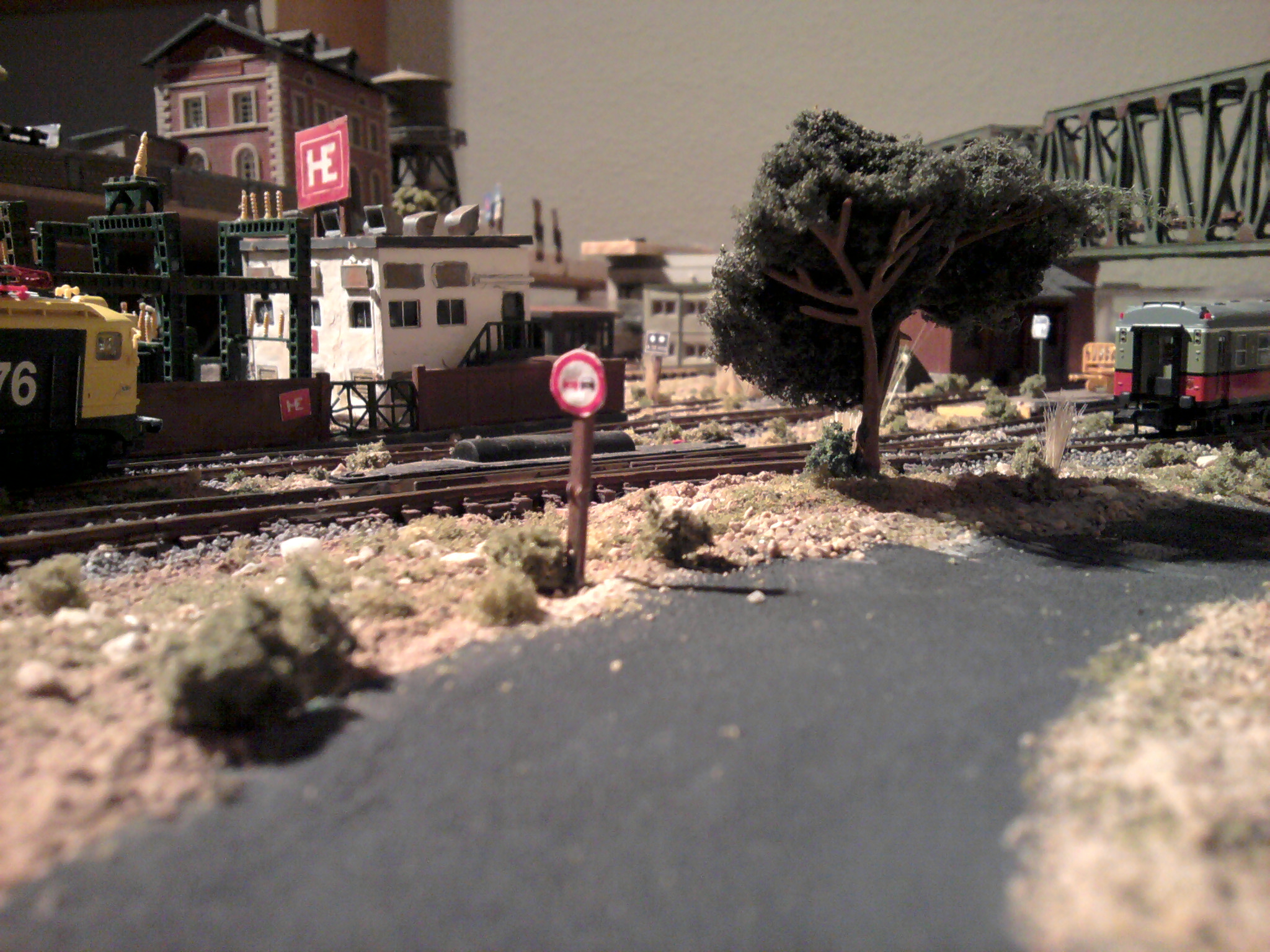

Señal Intersección carretera comarcal. Carretera construida usando como base papel de lija de arena pintada con Gris.
Panorámica de la estación
276 de cargas
251 en rampa de descenso
276 y 269 "Mazinger" esperando a ser asignadas a algún servicio...


Desconectado
Mensajes: 79
Registrado: 23 Mar 2011 23:34
Siguiendo con la aportación fotográfica al hilo , continuaré añadiendo algunas fotografías que más me gustan. La idea que tenía en mente, era plasmar un ambiente "pseudo-ibérico" y tratar de alejarlo a todo lo que oliera a "alemán". Recuerdo en un club de modelismo que estuve, en que todas las maquetas se hacían con estilo alemán, desde los flocados verdes sintéticos para el terreno como para las edificaciones, además creo que es más fácil (y más barato) utilizar tierras naturales tamizadas y pegarlas a la maqueta con una mezcla de agua + cola blanca + lavavajillas para eliminar la tensión superficial y penetre en las arenillas.

A día de hoy, el sistema electrónico está desmontado, ya que no no me quiero entretener en este apartado para no restar al escaso tiempo del que dispongo para poder decorar minimamente la maqueta. La maqueta está ambientada en época III/IV ,pequeña pero resultona. Ahora estoy inmerso en la ampliación del ramal de la terminal de contenedores (Vollmer pintada de amarillo industrial) y adecuando un edificio de mercancías para añadirlo a dicha terminal.

Los carriles están pintados en marrón óxido Tamiya XF-64 y el balasto es gris fino de Woodland Scenics, aunque me gustaría patinarlo suavemente, para simular la carbonilla y ese aspecto óxido que dejan los carriles en el balasto a lo largo de la longitud de los mismos.
Adjuntos

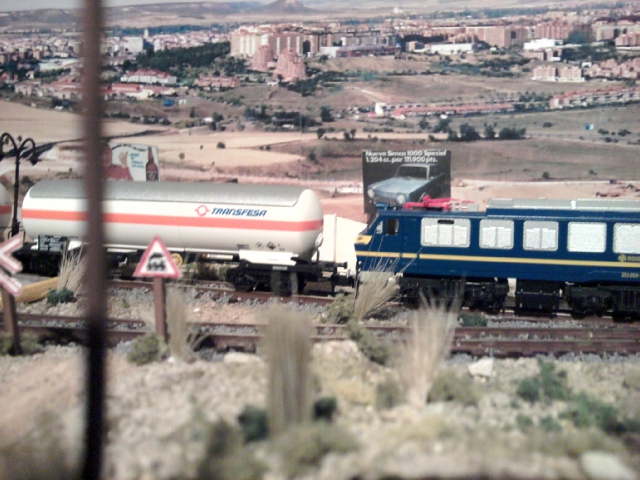

250 con convoy Bioetanolero
2011-12-01 19.45.37.jpg
276 de cargas arrastrando un convoy Talgo Altaria para revisión...
2011-12-01 19.45.37.jpg (280.52 KiB) Visto 14985 veces
2012-01-10 20.26.56.jpg
251
2012-01-10 20.26.56.jpg (266.92 KiB) Visto 14985 veces
2011-12-18 19.04.53.jpg
269 Mazinger. La estación a día de hoy está más llena de detalles que la presente fotografía
2011-12-18 19.04.53.jpg (265.77 KiB) Visto 14985 veces
2011-12-18 18.54.53.jpg

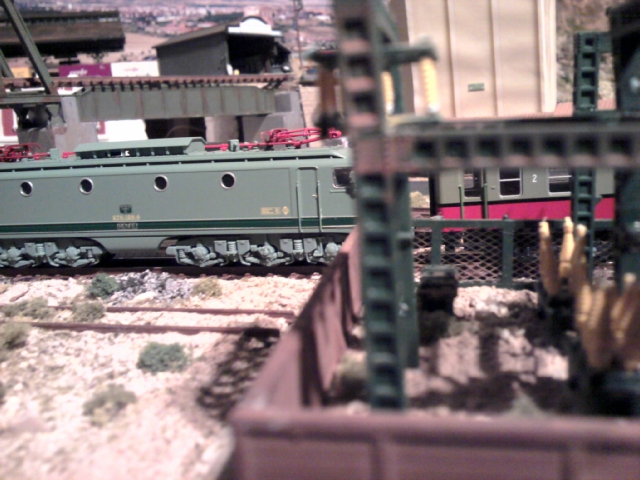

276 circulando por las inmediaciones de la subestación eléctrica de Hidroeléctrica Española
2011-12-18 18.54.53.jpg (248.88 KiB) Visto 14985 veces
2012-02-05 19.50.31.jpg

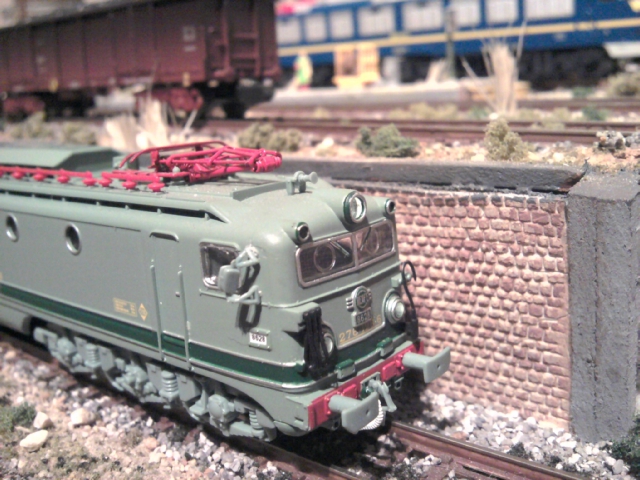

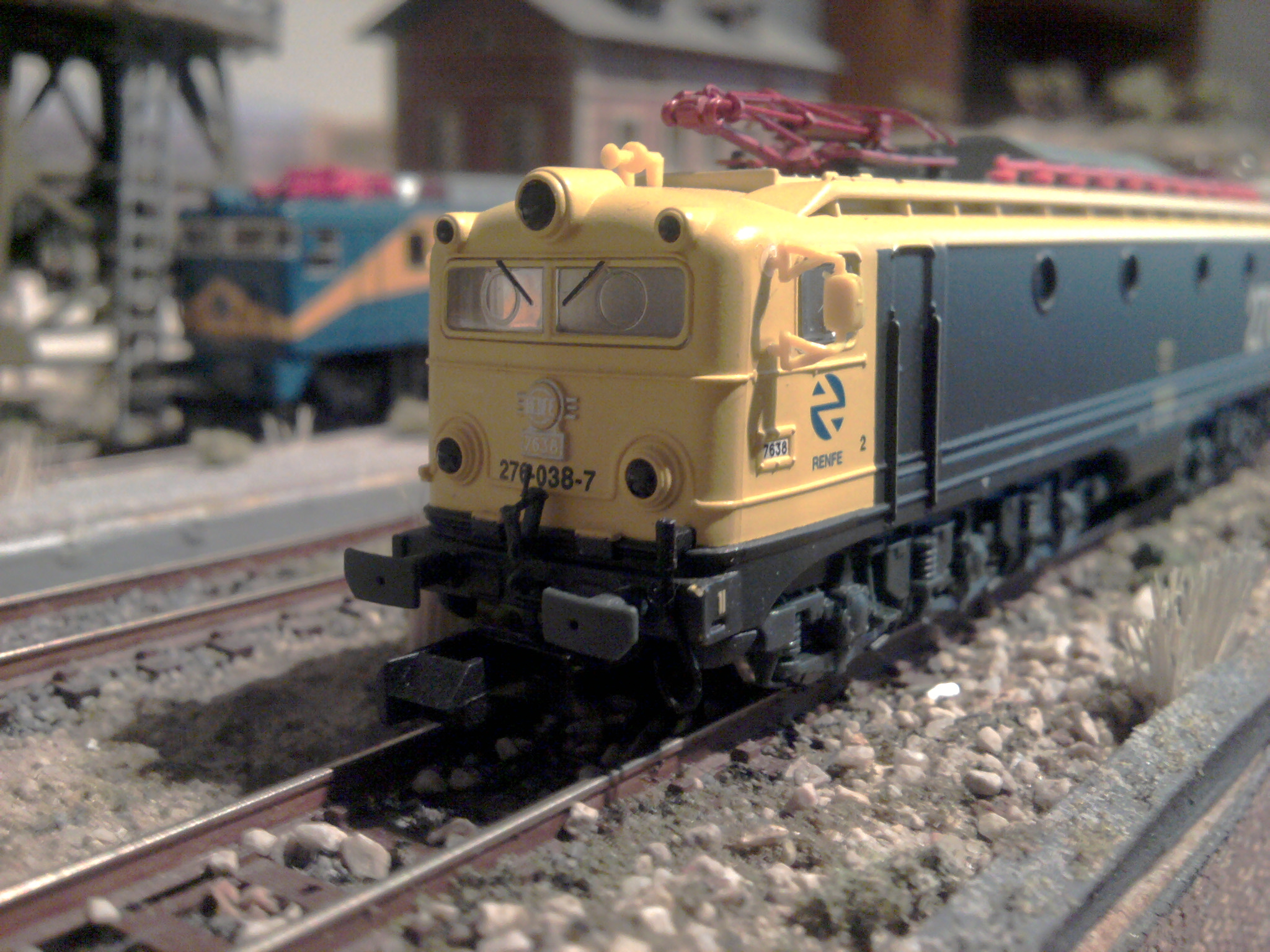

Detalle de este excelente modelo de Statrain (276- 7600)
2012-02-05 19.50.31.jpg (274.23 KiB) Visto 14985 veces
2012-01-04 20.27.54.jpg

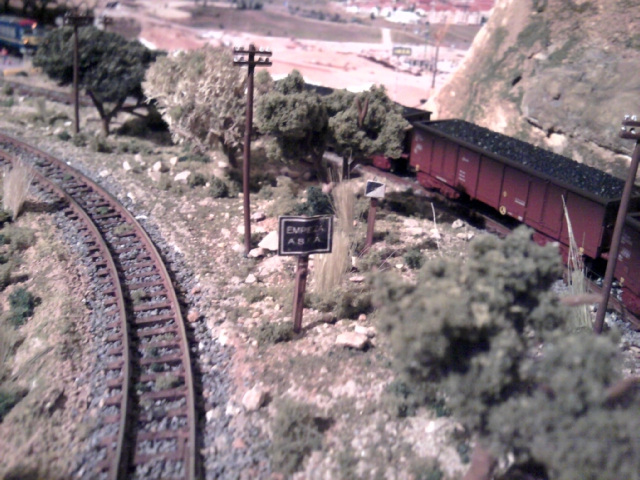

ASFA
2012-01-04 20.27.54.jpg (280.71 KiB) Visto 14985 veces

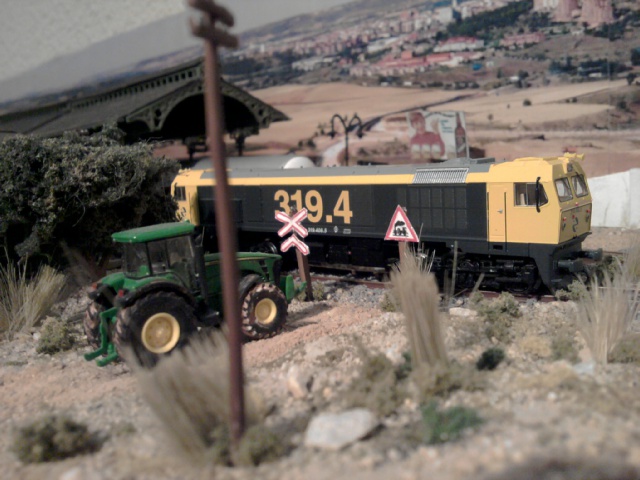

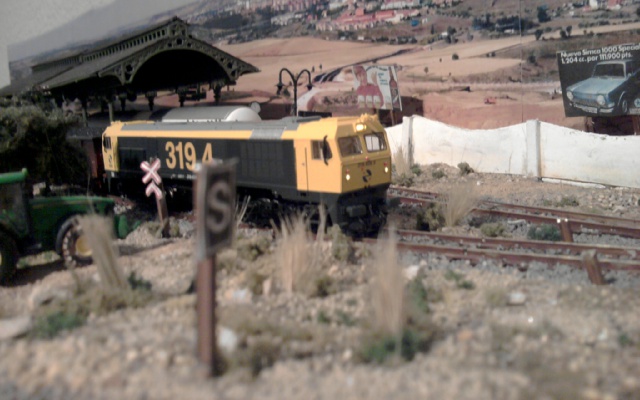

319 por paso a nivel

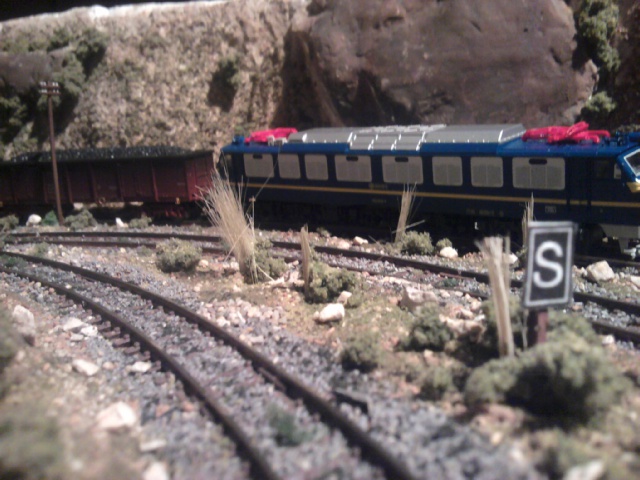

Toque el Silbato!
319 pasando por "Reparaciones AgroMecánicas La Mancha"
251 con convoy carbonero

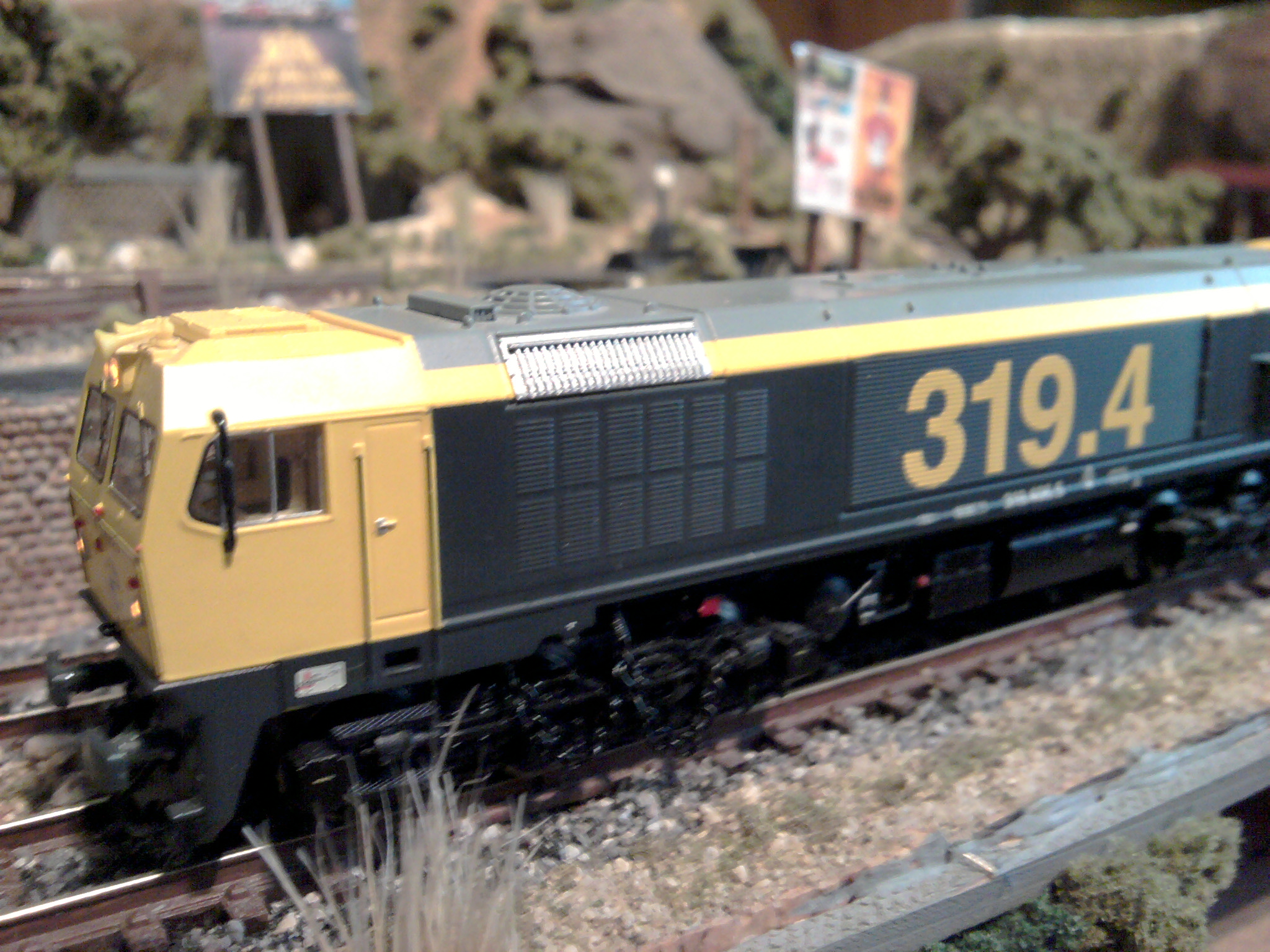

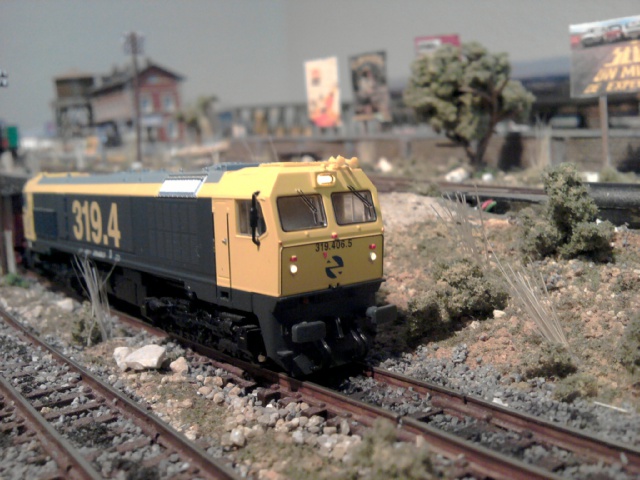

319 detalles

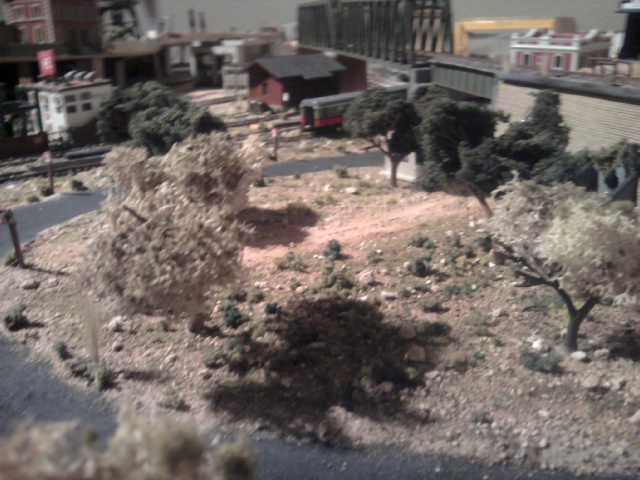

Paisaje campestre

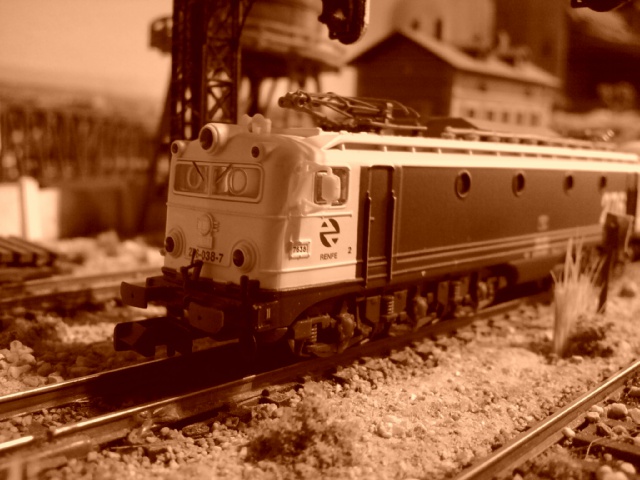

Nostálgica: Estación Sur

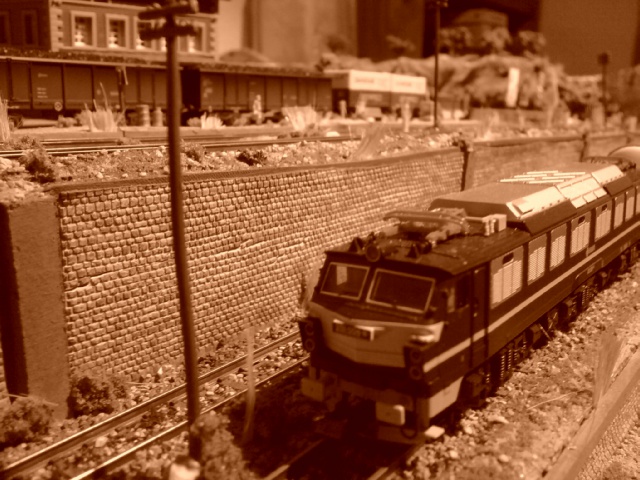

Nostálgica : Entrada a la estación Sur


Desconectado
Mensajes: 6258
Ubicación: ESPAÑA
Registrado: 14 Oct 2008 15:44
Felicidades por tu preciosa maqueta gambitero360. Has logrado perfectamente ese ambiente mediterráneo que pretendías representar. Eso sí, dices que la ambientación es RENFE épocas III y IV; en ese caso te sobran las locomotoras decoradas en Tracción (amarillo/negro), pues corresponden a la época V. En su lugar, podrías haber optado por la 319.0 de Ibertren en lugar de las 319.4 ;)

Saludos


Desconectado
Mensajes: 15
Registrado: 17 Feb 2009 18:07
Magnifico resultado!!!. Parece un decorado de cine.


Desconectado
Mensajes: 79
Registrado: 23 Mar 2011 23:34
Hola de nuevo compañeros.tienes razón, la época en la que está ambientada la maqueta debería ser IV/V, para así estar más acorde con el material rodante que dispongo (250s,269s,276s,319s 251s).para desgracia de los seguidores de esta minúscula escala, aún no disponemos de material de tracción a vapor españoles,renfe,MZA,CENTRAL ARAGÓN, CAMINOS DE HIERRO DEL NORTE DE ESPAÑA,etc.

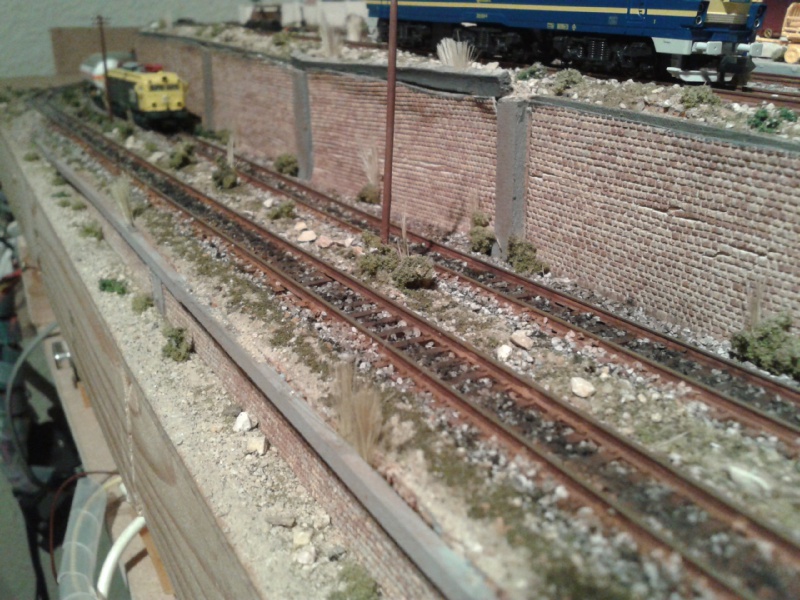

esta última semana he estado trabajando en mejorar el envejecido de las vías de la rampa de ascenso, tanto en los carriles como en el balasto, pronto subiré los resultados, para ver qué os parece. He intentado reproducir los resultados de jmanugo, que si bien no llego al nivel del maestro, sí que me ha servido como fuente de inspiración, por eso lee quiero agradecer todas sus aportaciones a la web


Desconectado
Mensajes: 708
Ubicación: Pozuelo
Registrado: 20 Feb 2011 09:59
Que buena,que envidia,es una maravilla,me gusta todo,lo de la 440 artesanal es desde luego admirable y la valla del Sinca mil un detallazo,saludos


Desconectado
Mensajes: 2921
Registrado: 06 Feb 2011 21:22
Pedazo maqueta, parece mentira que sea N :o Enhorabuena y espero más fotos ;)
Flickr
Todas las imágenes hechas por mí son con licencia Creative Commnos
¿Para cuando una 447 con sonajero en H0?


Desconectado
Mensajes: 44
Ubicación: Oviedo
Registrado: 08 May 2012 19:08
me he quedado alucinado, yo estoy en proceso de mi maqueta a escala N y creo que nunca llegará a ese nivel, simplemente impresionante


Desconectado
Mensajes: 186
Ubicación: Madrid
Registrado: 12 Jul 2011 16:27
Enhorabuena por la maqueta. Yo tambien estoy construyendo una en una mesa de centro de medidas similares de estilo ambiente iberico y tu maqueta me ha servido para pillar algunas ideas. La verdad es que esta muy bien.
Yo tambien tengo todo digital, pero por temas de tiempo todavia no me he construido el genli. La verdad es que en 3 años has avanzado un monton (o yo que voy a paso de tortuga jejej).
Tratos Positivos: Alex, FERINAN, Pepepio, madelman, jobemai, ANFERBO, Chispas, jchcarde, edgonmir, raavja, zrub, PETRONIO, Bauti, javicsi, Deivid, pedrotunning, kdlang
http://www.flickr.com/photos/necronoid


Desconectado
Mensajes: 79
Registrado: 23 Mar 2011 23:34
NecronoiD escribió:
Enhorabuena por la maqueta. Yo tambien estoy construyendo una en una mesa de centro de medidas similares de estilo ambiente iberico y tu maqueta me ha servido para pillar algunas ideas. La verdad es que esta muy bien.
Yo tambien tengo todo digital, pero por temas de tiempo todavia no me he construido el genli. La verdad es que en 3 años has avanzado un monton (o yo que voy a paso de tortuga jejej).



Pues ánimo compañero, y espero que pronto puedas compartir tu trabajo con nosotros.Cuando te refieres a mesa de centro, es ¿Una mesa de salón?. Lo decía,porque llevo tiempo tratando de materializar esa idea en una mesa de salón acristalada, la idea es, instalar una pequeña maqueta dentro de estilo ibérica, pero logicamente con menos posibilidades de explotación. Probablemente esa sea la idea a la que me tendré que acoger cuando tenga familia y evitar sacrificar una habitación para montar el armatoste...


Saludos


Desconectado
Mensajes: 79
Registrado: 23 Mar 2011 23:34
Como lo prometido es deuda y me comprometí a colgar unas fotillos de los resultados del patinado que le he estado danto tanto a los carriles como al centro del balasto de la vía, para ver qué os parece y en qué se podría mejorar.

He utilizado un kit de pigmentos de Noch, basicamente tres colores, pigmentos de colores negro, óxido claro y óxido rojizo. Para los carriles he utilizado una mezcla de ambos óxidos y una pequeña proporción de negro para matar un poco el color. El centro de la vía lo patiné con negro, aunque quizás una aguada de negro de pintura acrílica hubiera quedado sustancialmente mejor, no sé, todo es probar!.
Adjuntos

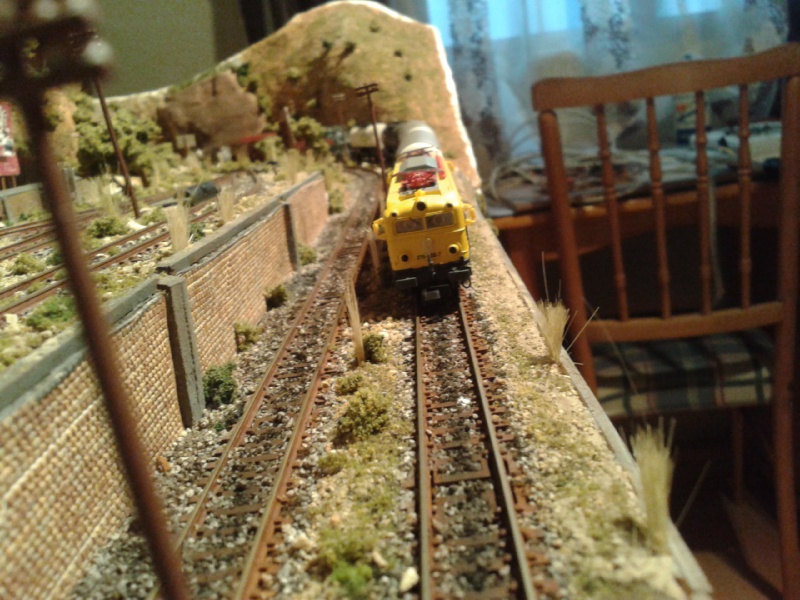

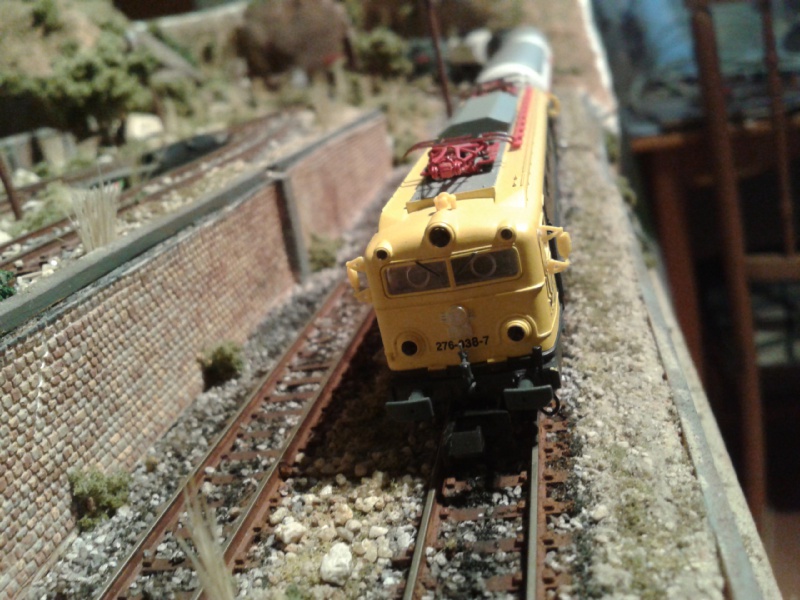

276 de cargas por rampa de ascenso
Otra pero apuntando al testero de la misma locomotora
Más...
251 en estación sur.Adviértase que la Estación no está todavía envejecida...Tal vez en el próximo fascículo :)
Ahora, la guapa, pero de costado


Desconectado
Mensajes: 186
Ubicación: Madrid
Registrado: 12 Jul 2011 16:27
gambitero360 escribió:
NecronoiD escribió:
Enhorabuena por la maqueta. Yo tambien estoy construyendo una en una mesa de centro de medidas similares de estilo ambiente iberico y tu maqueta me ha servido para pillar algunas ideas. La verdad es que esta muy bien.
Yo tambien tengo todo digital, pero por temas de tiempo todavia no me he construido el genli. La verdad es que en 3 años has avanzado un monton (o yo que voy a paso de tortuga jejej).



Pues ánimo compañero, y espero que pronto puedas compartir tu trabajo con nosotros.Cuando te refieres a mesa de centro, es ¿Una mesa de salón?. Lo decía,porque llevo tiempo tratando de materializar esa idea en una mesa de salón acristalada, la idea es, instalar una pequeña maqueta dentro de estilo ibérica, pero logicamente con menos posibilidades de explotación. Probablemente esa sea la idea a la que me tendré que acoger cuando tenga familia y evitar sacrificar una habitación para montar el armatoste...


Saludos


Hola. En el twitter de mi firma tengo un apartado de fotos de la maqueta, pero pongo alguna por aqui para que veas a que me refiero:

Tinglao inicial:
Imagen

Mas o menos como esta ahora, a ver si lo actualizo porque ya tengo varias novedades:
Imagen

Pero vamos, para los que vivimos en minipisos es la unica opcion. De hecho me pase del H0 a N para poder disfrutar de una maqueta funcional en mi minicasa ;)

Saludos
Tratos Positivos: Alex, FERINAN, Pepepio, madelman, jobemai, ANFERBO, Chispas, jchcarde, edgonmir, raavja, zrub, PETRONIO, Bauti, javicsi, Deivid, pedrotunning, kdlang
http://www.flickr.com/photos/necronoid
