Es posible que al intentar doblar esta pletina, no nos quede lo suficientemente plana, entonces, armados con la "Dremel" y un disco de corte abrasivo, nos cepillamos la pieza elegantemente, quedando algo parecido a esto:
Adjunto:
05.jpg [ 86.86 KiB | Visto 623 veces ]

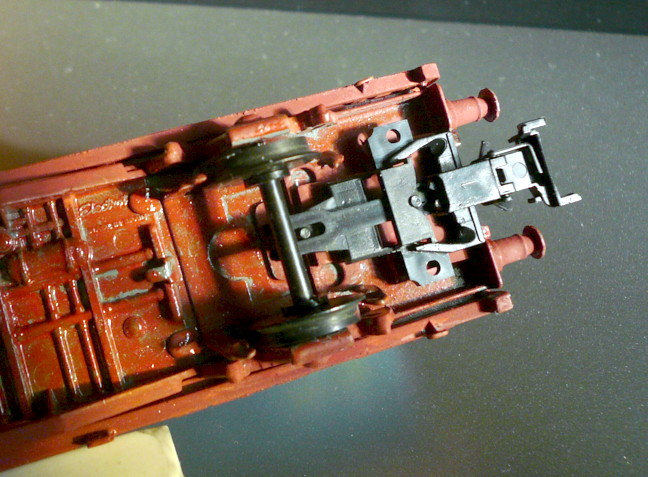

Una vez hecho esto vamos a presentar las guias de la cinemática en el vagón, y después vamos a ajustar la distancia necesaria para fijar la misma en el vagón y que éste quede tope contra tope:
Adjunto:
06.jpg [ 108.25 KiB | Visto 617 veces ]
Adjunto:
07.jpg [ 123.66 KiB | Visto 619 veces ]
Para realizar este ajuste necesitamos unir ambas cinemáticas, bien por medio de enganches cortos, bien por una barra fija que cumple la normativa NEM. En mi caso, esta distancia la tomo por unión con barra fija (la de la 269 Tamdem, por ejemplo, puede valer). Si no teneis barra fija, colocando dos enganches en posición invertida respecto a lo que suele ser lo normal, también se puede conseguir la distancia necesaria.
Adjunto:
08.jpg [ 72.38 KiB | Visto 614 veces ]

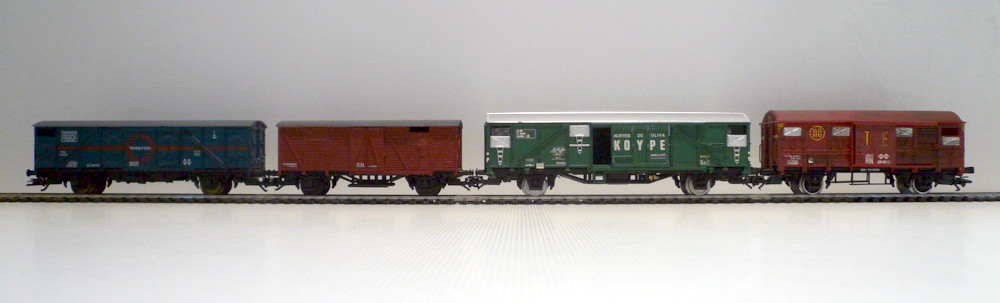

Tomamos el conjunto y lo presentamos sobre los vagones a unir.
Adjunto:
09.jpg [ 90.4 KiB | Visto 616 veces ]

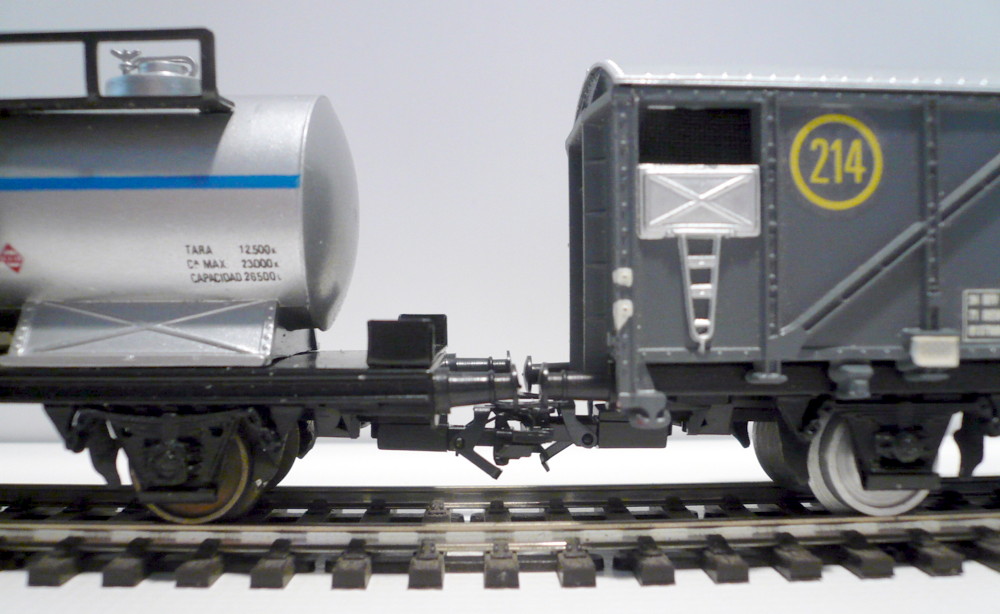

Podeis observar que con esta mínima maniobra, el efecto final ya está muy cerca. Las líneas coloreadas que veis indican la distancia mínima donde se debe poner la cinemática. La línea roja marca el borde la la cinemática, y la verde, el borde interior del bastidor del vagón. Tal y como está presentado, la colocación de la cinemática en este lugar resulta correcta, pero para tener mayor certeza de que el invento nos funcionará con cualquier tipo de enganche corto, lo que vamos ha hacer es hacer coincidir ambas líneas en la medida de lo posible. Así, separaremos un poquito el tope contra tope, pero tendremos certeza de que funcionará con cualquier tipo de enganche. En esta operación la separación entre topes es del orden de 1 mm.
También hay que tener en cuenta el paso libre del giro del enganche en las curvas. Esto es, la altura a la que debemos colocar la cinemática, para que no nos tropiece en el bastidor y el enganche gire libremente. En la foto, lo marcado en rojo impide el giro del enganche y hay que evitarlo.
Adjunto:
10.jpg [ 81.54 KiB | Visto 616 veces ]
Roco nos da una idea del espacio necesario para colocar la cinemática, pero en nuestro caso es insuficiente por la especial forma del bastidor, asi que tendremos que suplementar, y aquí es donde entra a jugar el "Evergreen".
Adjunto:
11.jpg [ 465.32 KiB | Visto 615 veces ]
Continuará............
