Duda en el montaje de la BR 50 de italeri a 1/87

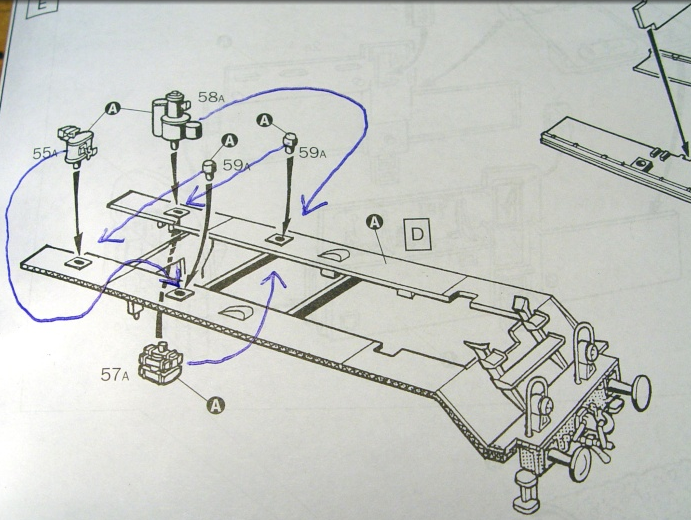

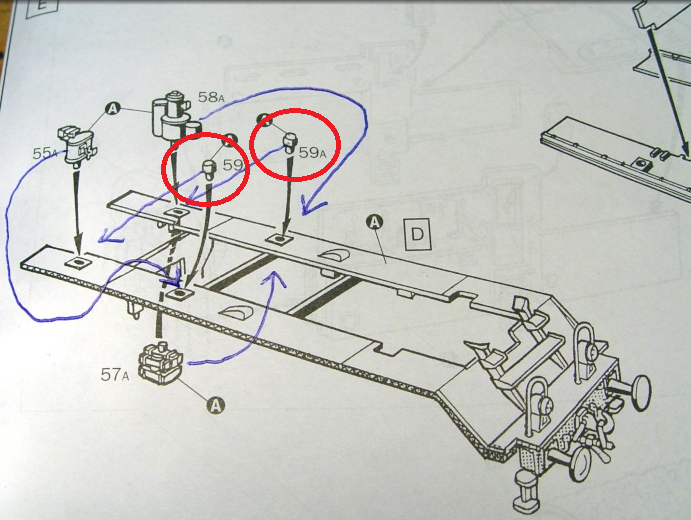

Os planteo la duda que me ha surgido al ver en un foro esta imagen de las instrucciones de la BR 50 de Italeri. Quien monta la locomotora sostiene que las piezas 55, 57, 58 y 59 están colocadas de manera errónea en las instrucciones y que se deben poner como indica con las flechas ¿es así?

Saludos

Cuando se montan este tipo de kits hay que estudiarse muy bien las instrucciones, incluso saltarse o modificar el sistema de montaje, no seria la primera maqueta que al ir a cerrarla no se puede o tienes que montarla con ciertas partes ya pintadas o piezas puestas.

No es el caso, pero que sirva como consejo.

Lo ideal es documentarse todo lo posible sobre el modelo real y ver donde irian colocadas las piezas realmente, incluso fijarse en la foto de la caja pues o bien suelen ser fotografias del modelo real o de un modelo realizado por un modelista profesional que se documenta más.

Saludos

Gracias por tu respuesta, Darthrraul.

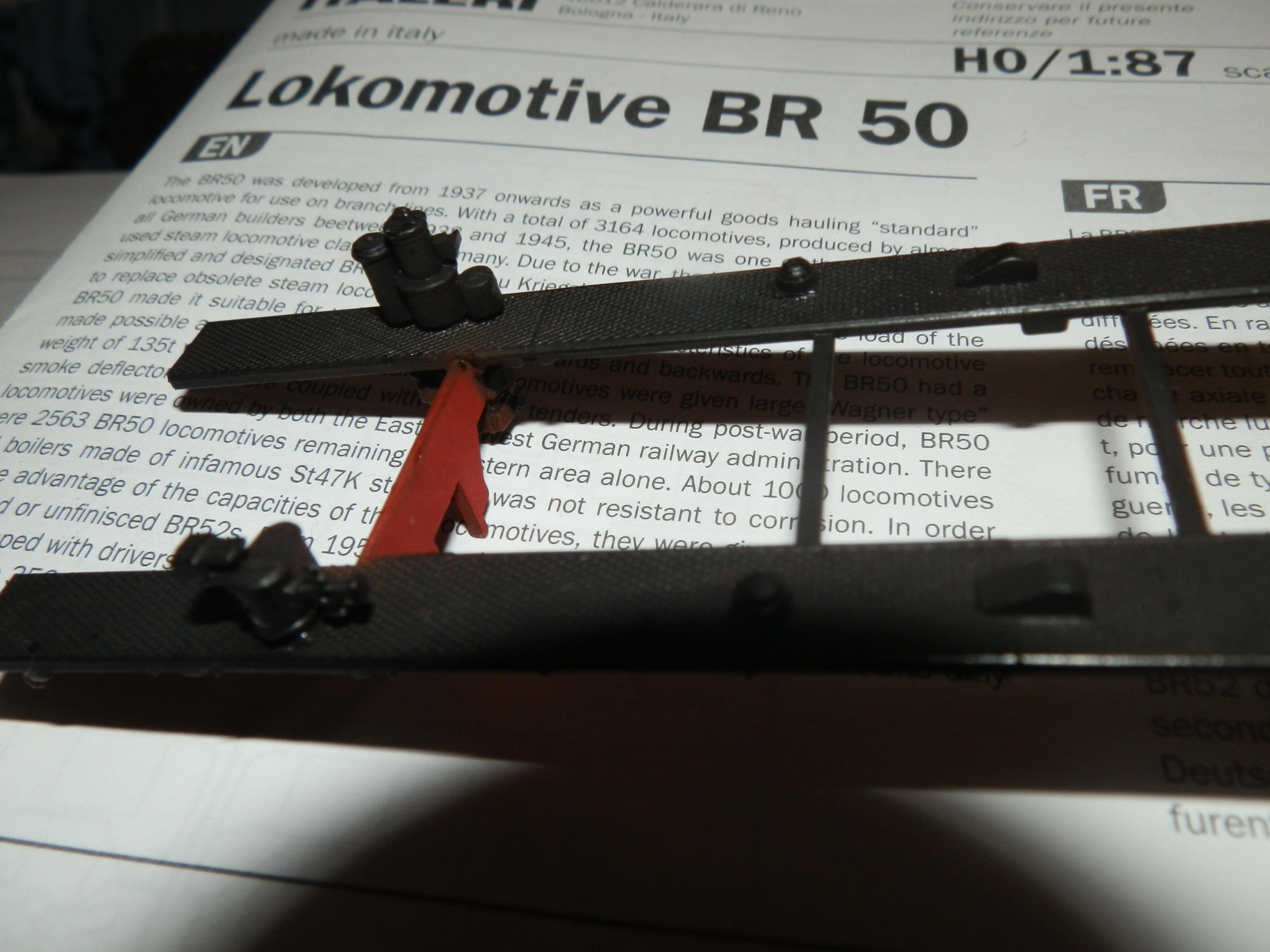

En el caso de esta maqueta, en la portada de la caja viene el modelo montado pero con el error citado. También hago maquetas militares y le doy muchas vueltas a libros, fotografías y demás cuando tengo alguna duda de como va montada una pieza determinada. Normalmente busco en foros de modelismo algún paso a paso de alguien que la haya montado previamente, como en el caso del T-55 de Italeri (1/35) al que le monté todas las tuberías exteriores y las asas de los depósitos externos con hilo de latón. Pero en esta ocasión el paso a paso lo he encontrado tarde. Entonces estoy tratando de confirmar si ese cambio se ajusta a la realidad.

En este paso a paso que he encontrado da la casualidad que está montado lo mismo que yo, la BR 41 y la BR 50 de Italeri y la caja de Revell con 2 locomotoras (BR 01 y BR 02)

Sigo a la espera de que alguien me pueda confirmar si debo hacer o no le cambio de las piezas, aunque sigo buscando imágenes de la locomotora.


Saludos

Hola a todos,
Efectivamente en las instrucciones están mal las indicaciones de la ubicación de estas piezas, lo correcto es como esta rectificado a bolígrafo con las flechas.

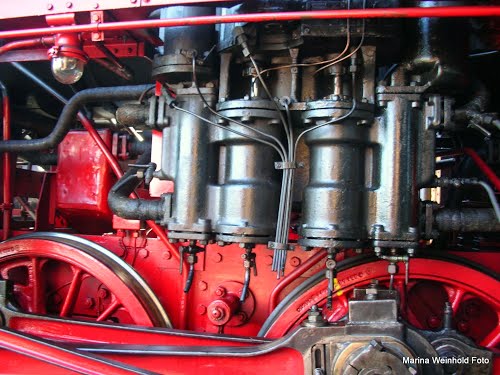

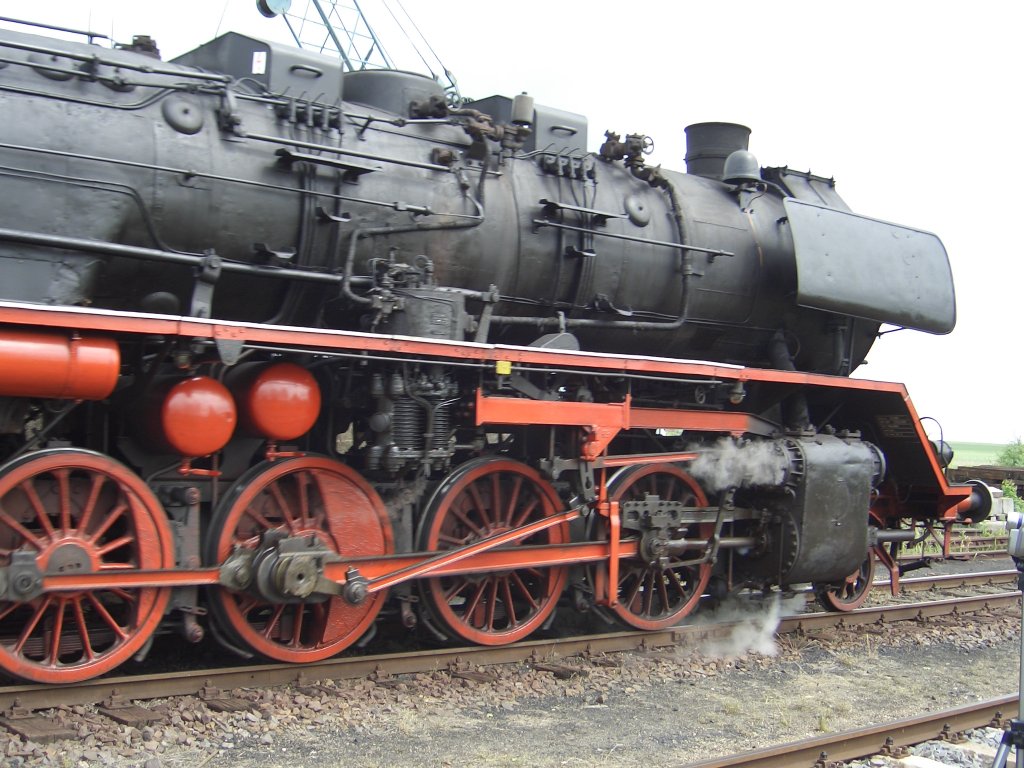

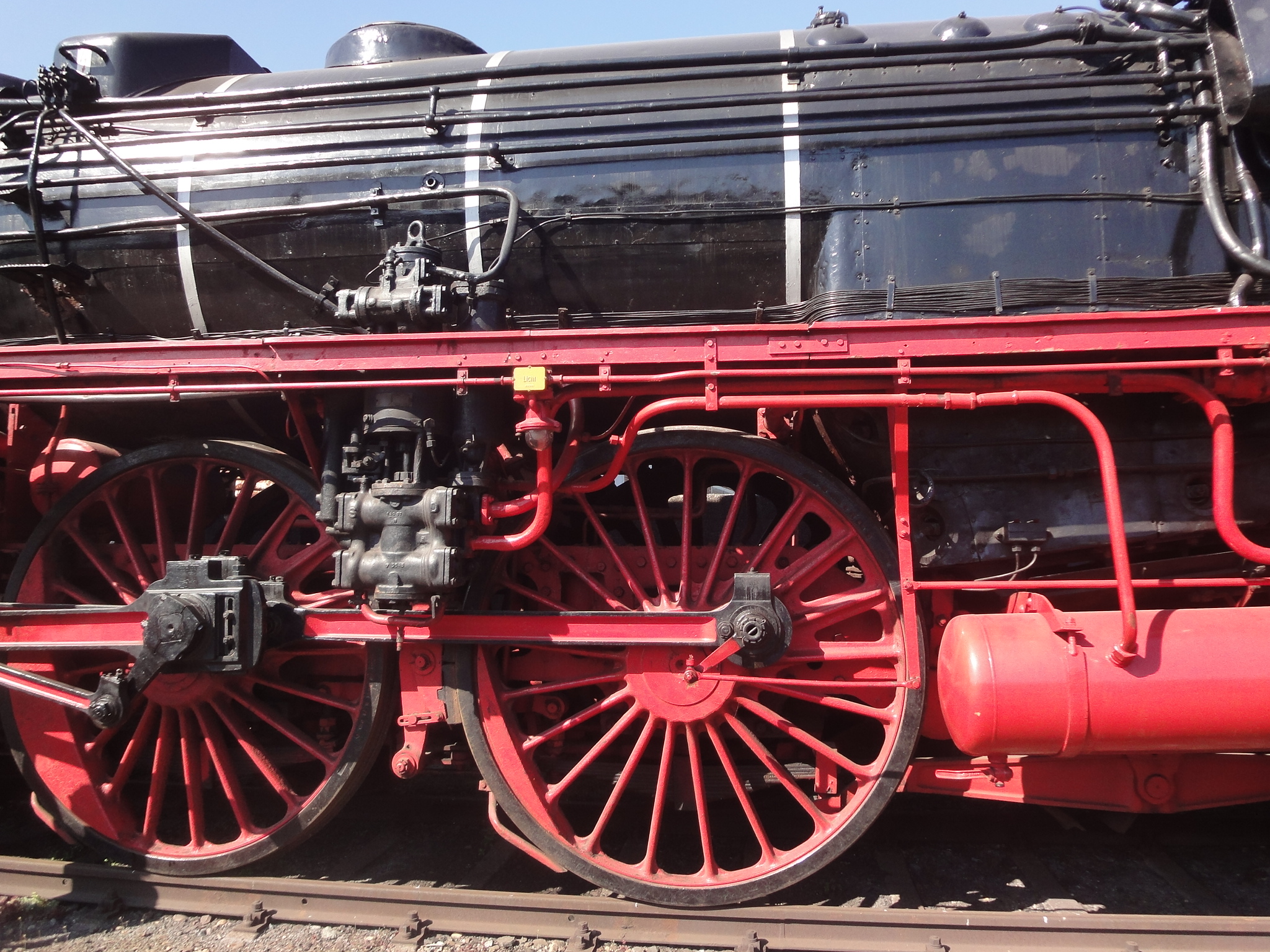

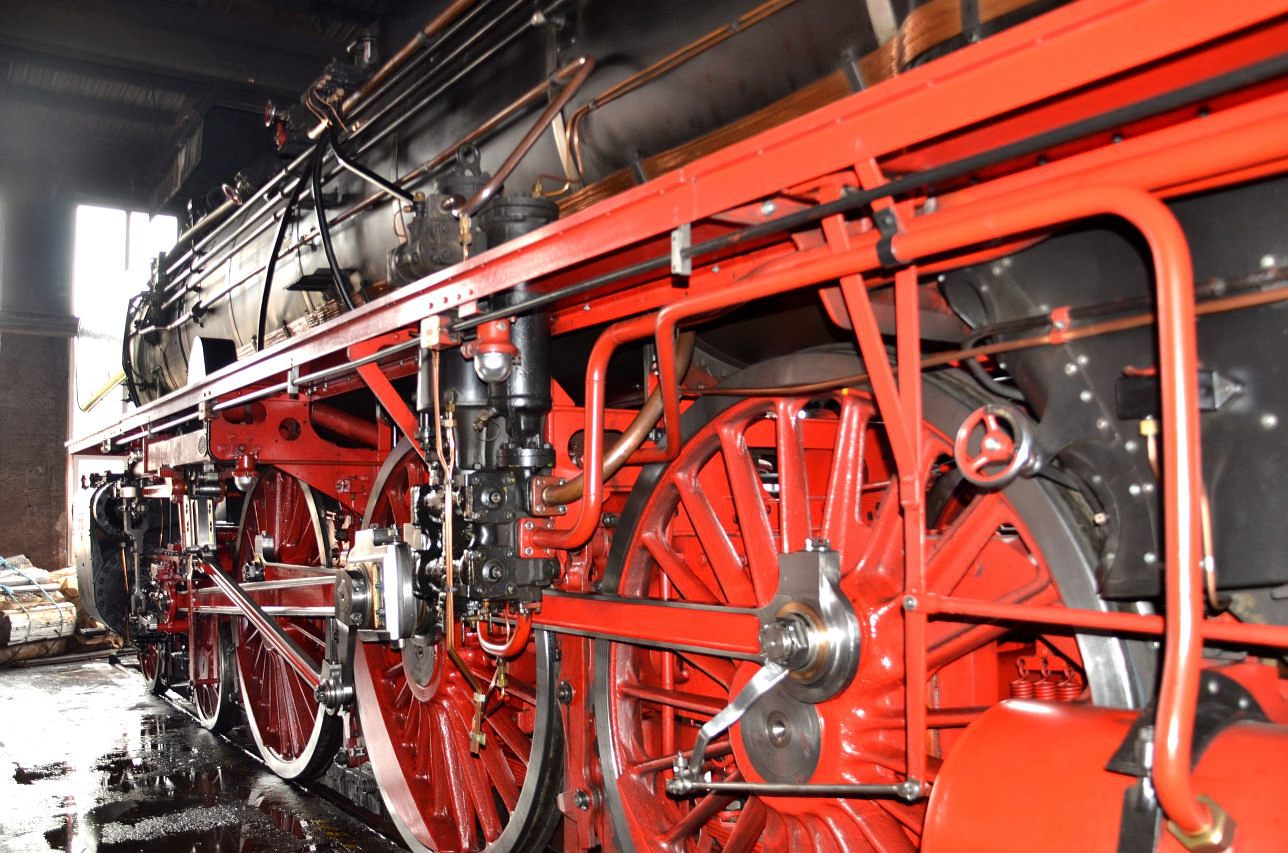

Estas dos piezas principales y mas grandes a cada lado de la locomotora son una el compresor para crear la presión de aire para los frenos con su sonido característico de martilleo que se escucha muy bien con la locomotora detenida y la otra pieza es la bomba de mezcla, ambas van siempre ubicadas entre la segunda y la tercera rueda motora.

Lo podrás ver hasta el aburrimiento en cientos de fotos en este enlace:

https://www.google.es/search?q=br+50&bi ... B2v_7JM%3A

Y si lo quieres ver en funcionamiento en estos videos:

https://www.youtube.com/results?search_ ... tive+br+50

Un saludo, Angel

OrBahn escribió:

Hola a todos,
Efectivamente en las instrucciones están mal las indicaciones de la ubicación de estas piezas, lo correcto es como esta rectificado a bolígrafo con las flechas.

Estas dos piezas principales y mas grandes a cada lado de la locomotora son una el compresor para crear la presión de aire para los frenos con su sonido característico de martilleo que se escucha muy bien con la locomotora detenida y la otra pieza es la bomba de mezcla, ambas van siempre ubicadas entre la segunda y la tercera rueda motora.

Lo podrás ver hasta el aburrimiento en cientos de fotos en este enlace:

https://www.google.es/search?q=br+50&bi ... B2v_7JM%3A

Y si lo quieres ver en funcionamiento en estos videos:

https://www.youtube.com/results?search_ ... tive+br+50

Un saludo, Angel

Muchas gracias por tu ayuda, OrBahn Las fotos de ese enlace ya las conocía, pero esperaba confirmación. ¿es posible que sea una confusión con la br 41 a la hora de elaborar las instrucciones? porque en la br 41 parece ser que sí es correcto colocarlas en esa posición.

Saludos

El enlace al paso a paso donde encontré la imagen con la modificación de la br50. Y, como he dicho antes, está metido en el mismo berenjenal que yo con las 2 de Italeri y las 2 de Revell


http://www.der-lustige-modellbauer.com/t15721-4-standmodelle-italeri-revell


Saludos

Es mas ademas de el cambio de posicion en las piezas las que marco con un circulo rojo deberian ir pegadas por debajo de la bancada puesto que son las luces para que el fogonero pudiera ver por la noche para engrasar las bielas y el resto del mantenimiento en viaje

El del Puro escribió:

Es mas ademas de el cambio de posicion en las piezas las que marco con un circulo rojo deberian ir pegadas por debajo de la bancada puesto que son las luces para que el fogonero pudiera ver por la noche para engrasar las bielas y el resto del mantenimiento en viaje

Muchas gracias también por tu ayuda, El del Puro Pues sí que la han liado bien los de Italeri con las instrucciones; con razón no veía en ninguna imagen de las reales esas piezas en la parte superior de la bancada.


Saludos

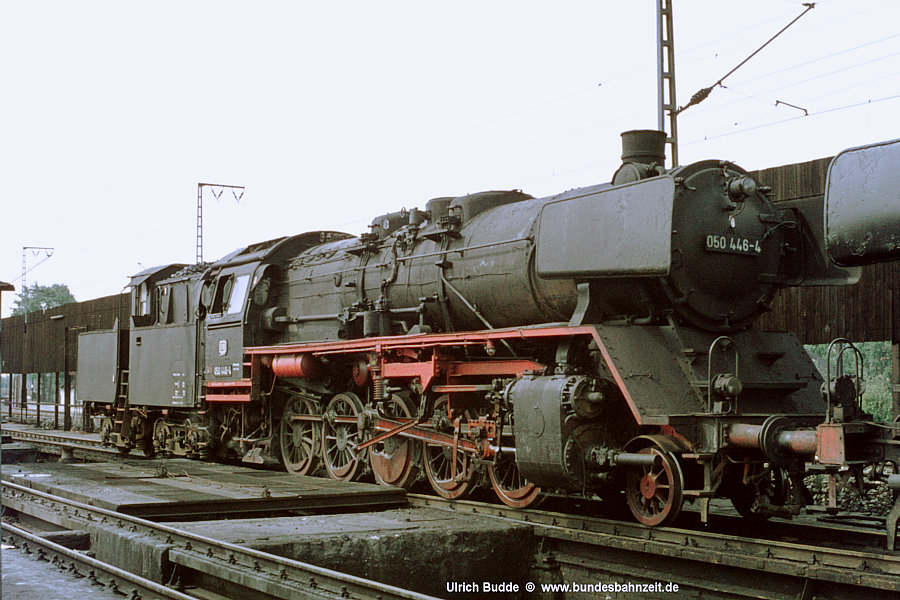

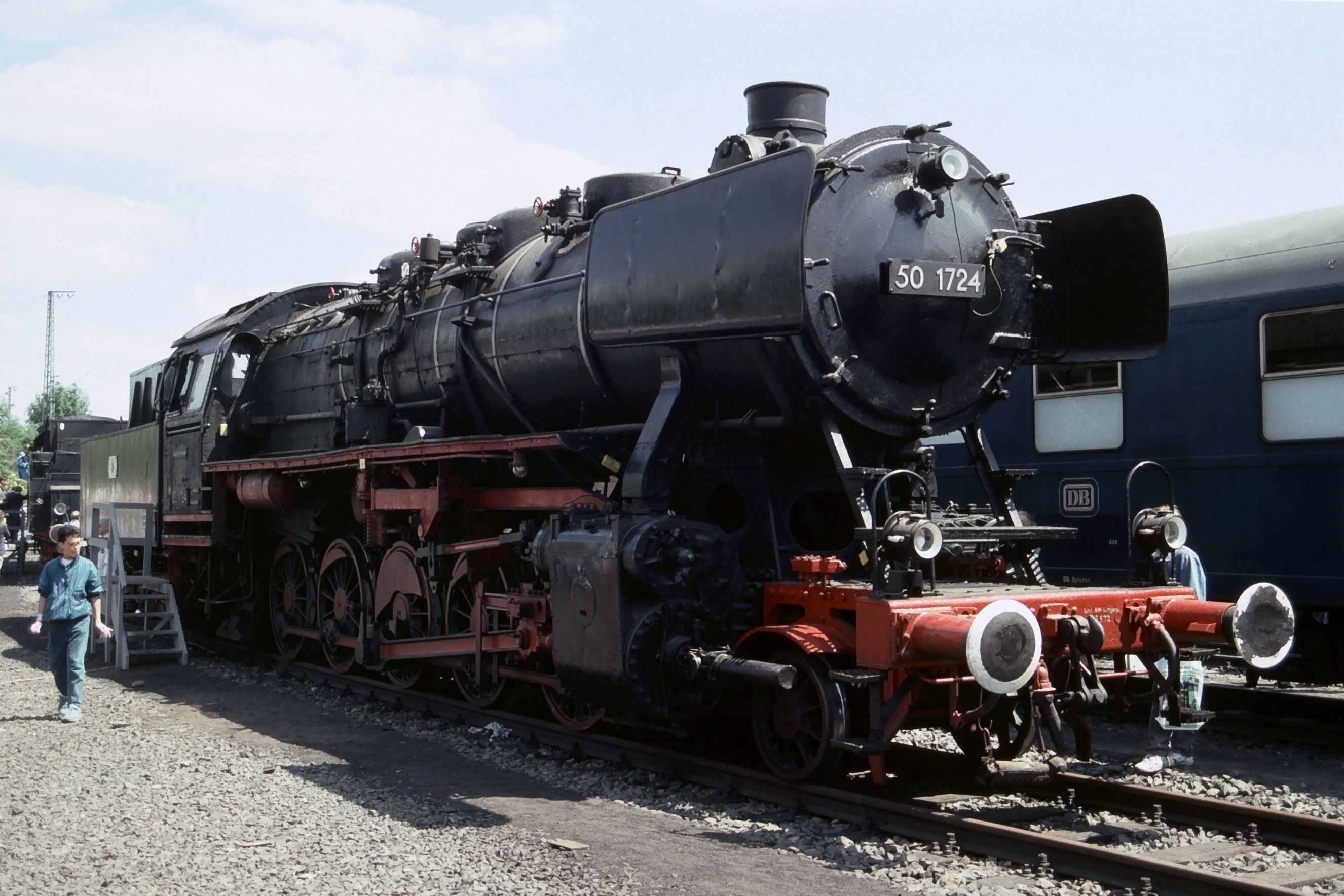

Después de revisar fotos de la BR 41 y la BR 50 reales, se puede constatar que esas piezas rodeadas en rojo no aparecen en la parte superior de la bancada, aunque tampoco las he logrado ver en la parte inferior; puede ser que estén sobredimensionadas y por eso no se aprecian en las fotos. Lo que me llama la atención, viendo las imágenes, es la falta de detalle de estos kits de italeri.


Saludo

neofreak escribió:

Después de revisar fotos de la BR 41 y la BR 50 reales, se puede constatar que esas piezas rodeadas en rojo no aparecen en la parte superior de la bancada, aunque tampoco las he logrado ver en la parte inferior

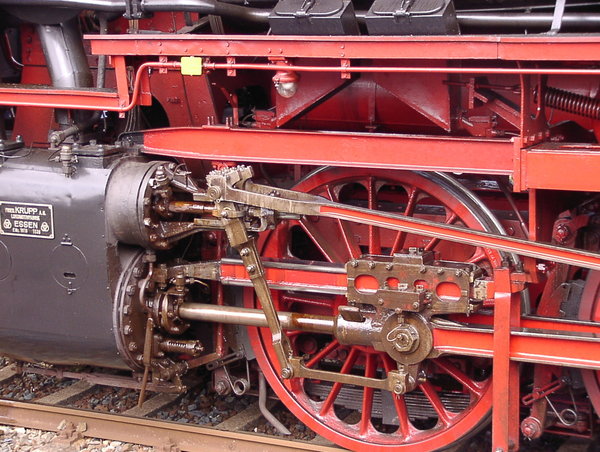

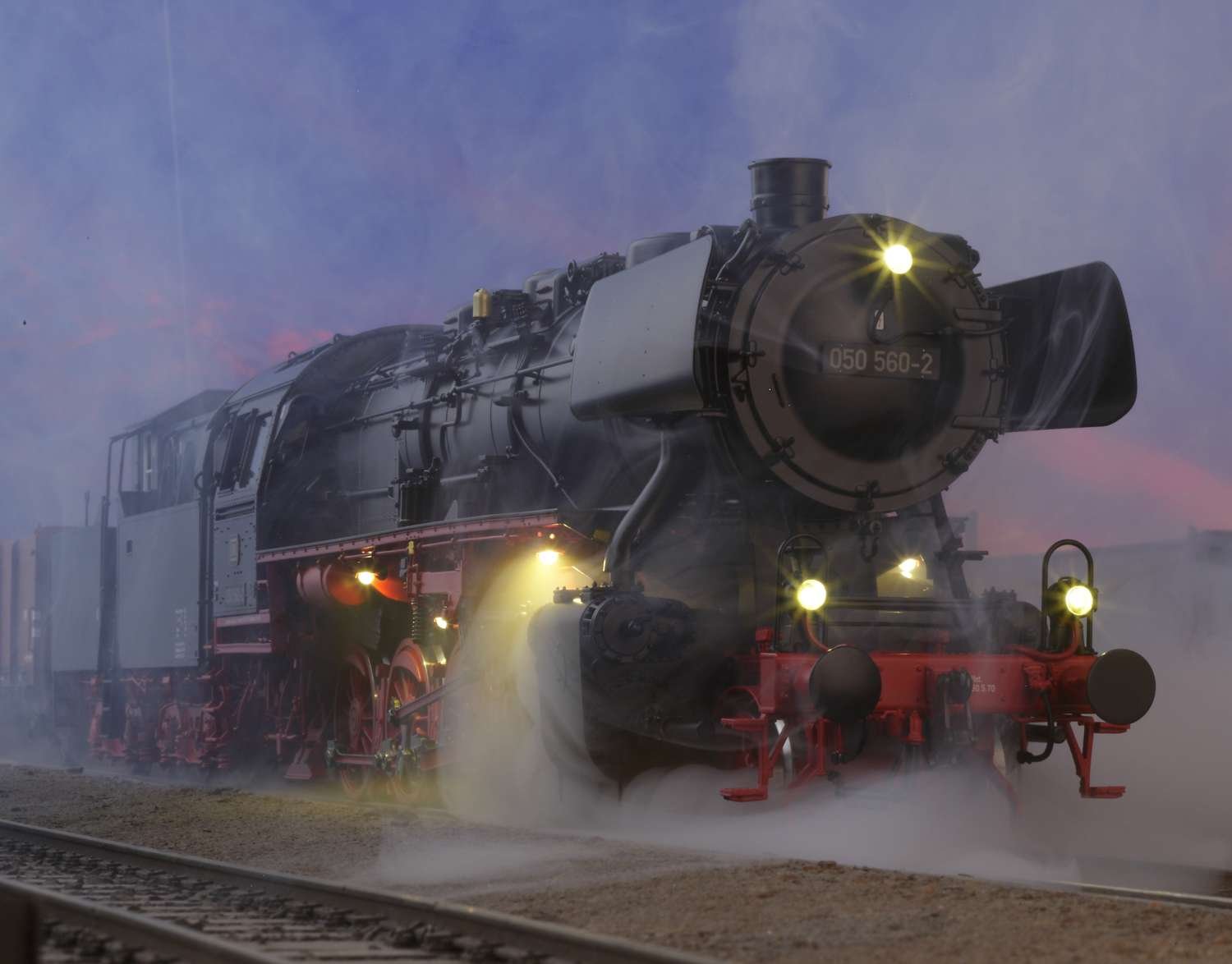

Tal y como te dice el compañero El del Puro los dos pilotos que llevan estas locomotoras y todos los demás modelos de grandes locomotoras alemanas son para el alumbrado en el mantenimiento de estas por la noche:

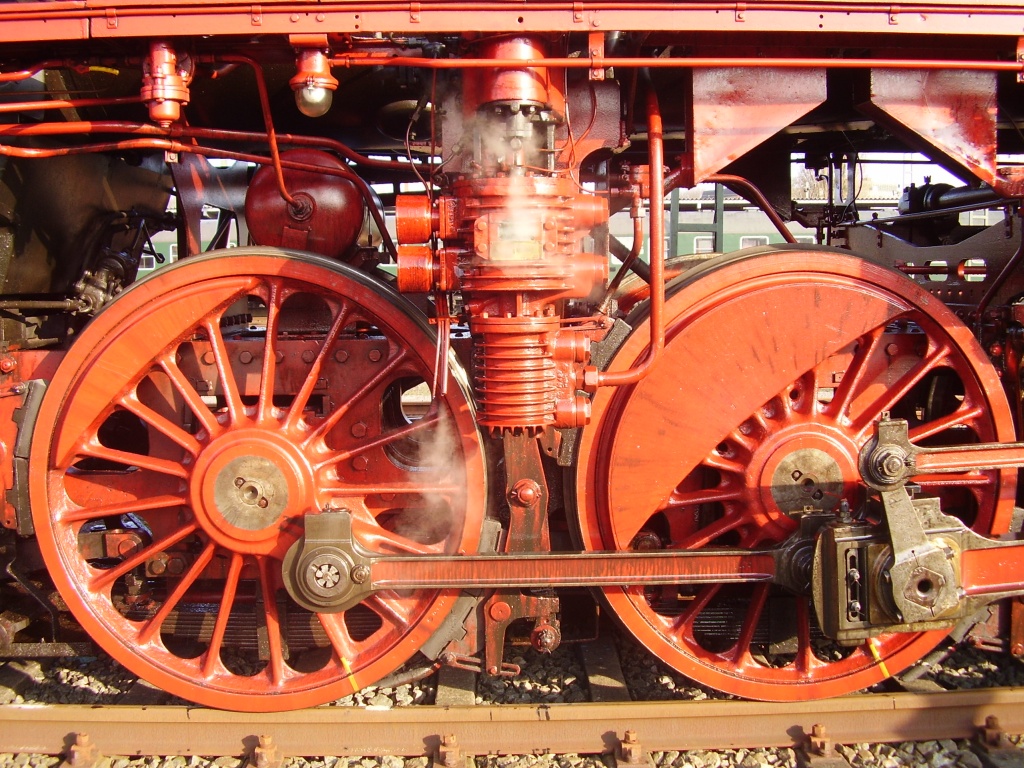

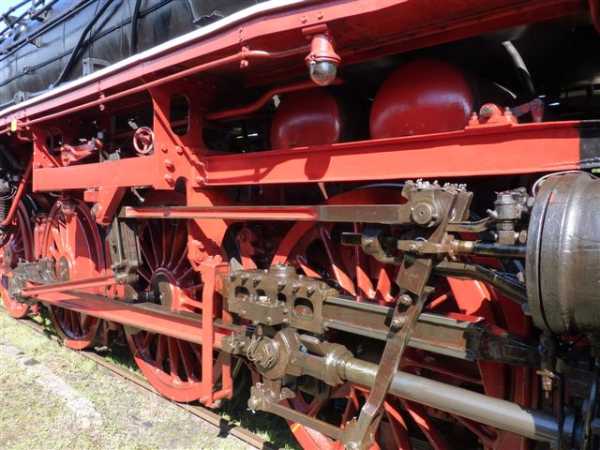

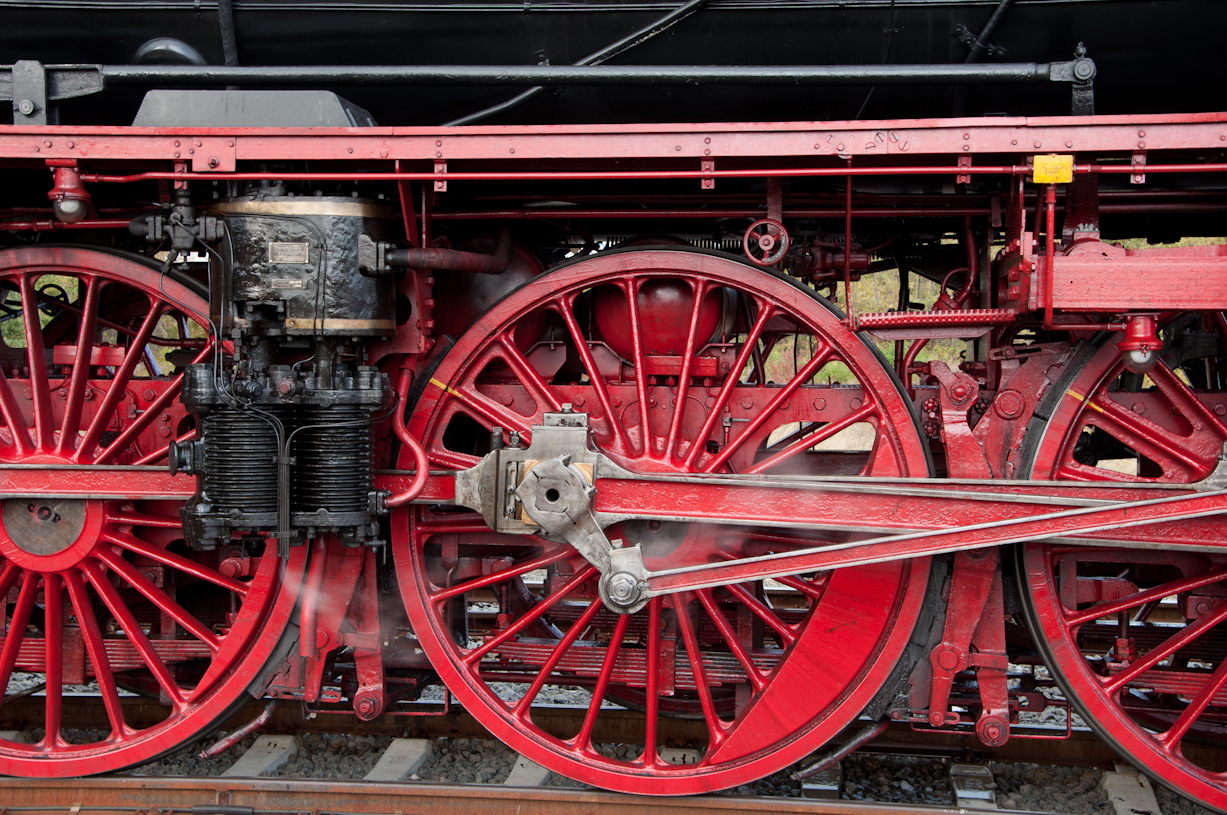

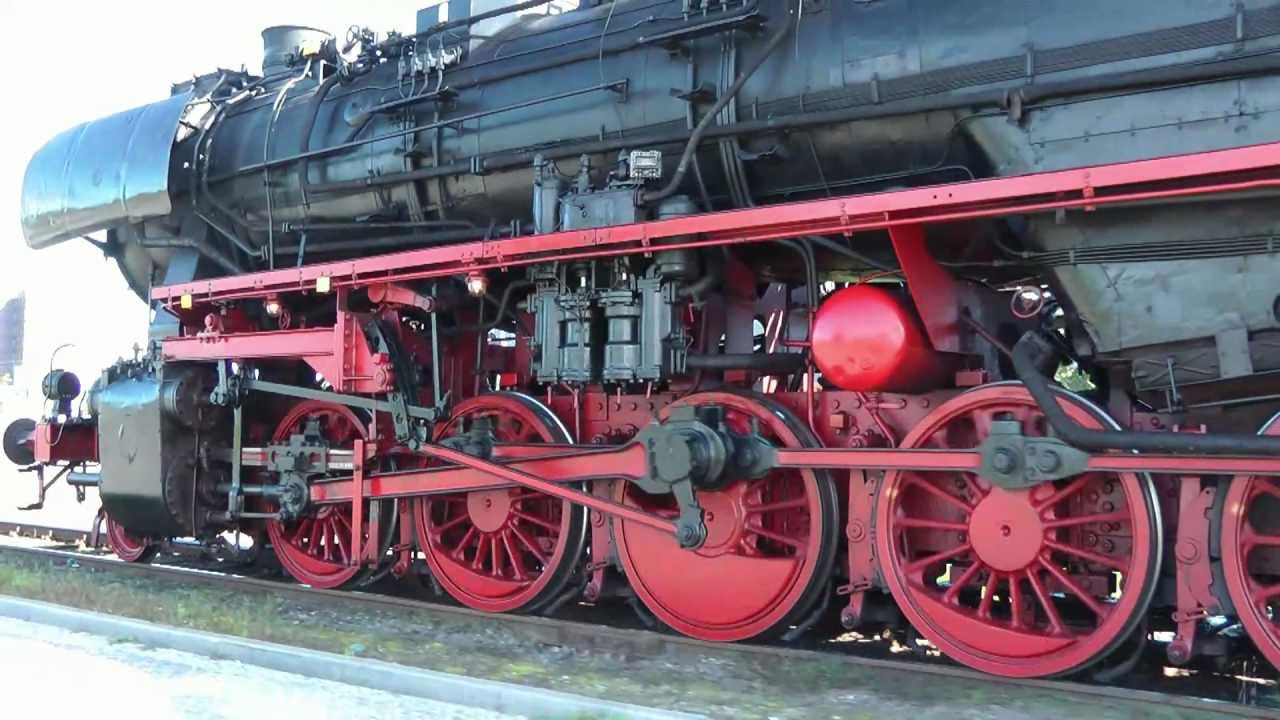

Si sabes mirar y con atención podrás ver estos pequeños pilotos debajo de la locomotora, siempre hay dos, uno delante y otro más atrás (después del compresor):





No se si tienes pensado de dotar de iluminación a estos modelos, si así es te recomiendo que sustituyas esta toscas y feas piezas de plástico y utilices para estos pequeños pilotos diodos Led´s del tipo SMD que son minúsculos y vienen como anillo al dedo para esta cuestión. Quedan muy resultones dándole un cache al modelo y un subidon de apariencia bastante importante.

Un saludo, Angel

Muchas gracias por las fotos, OrBahn me aclaran bastante el asunto. Voy a poner los pilotos con esas piezas de plástico, no voy a darles iluminación real, más que nada para acabar cuanto antes y ponerme con otras maquetas.

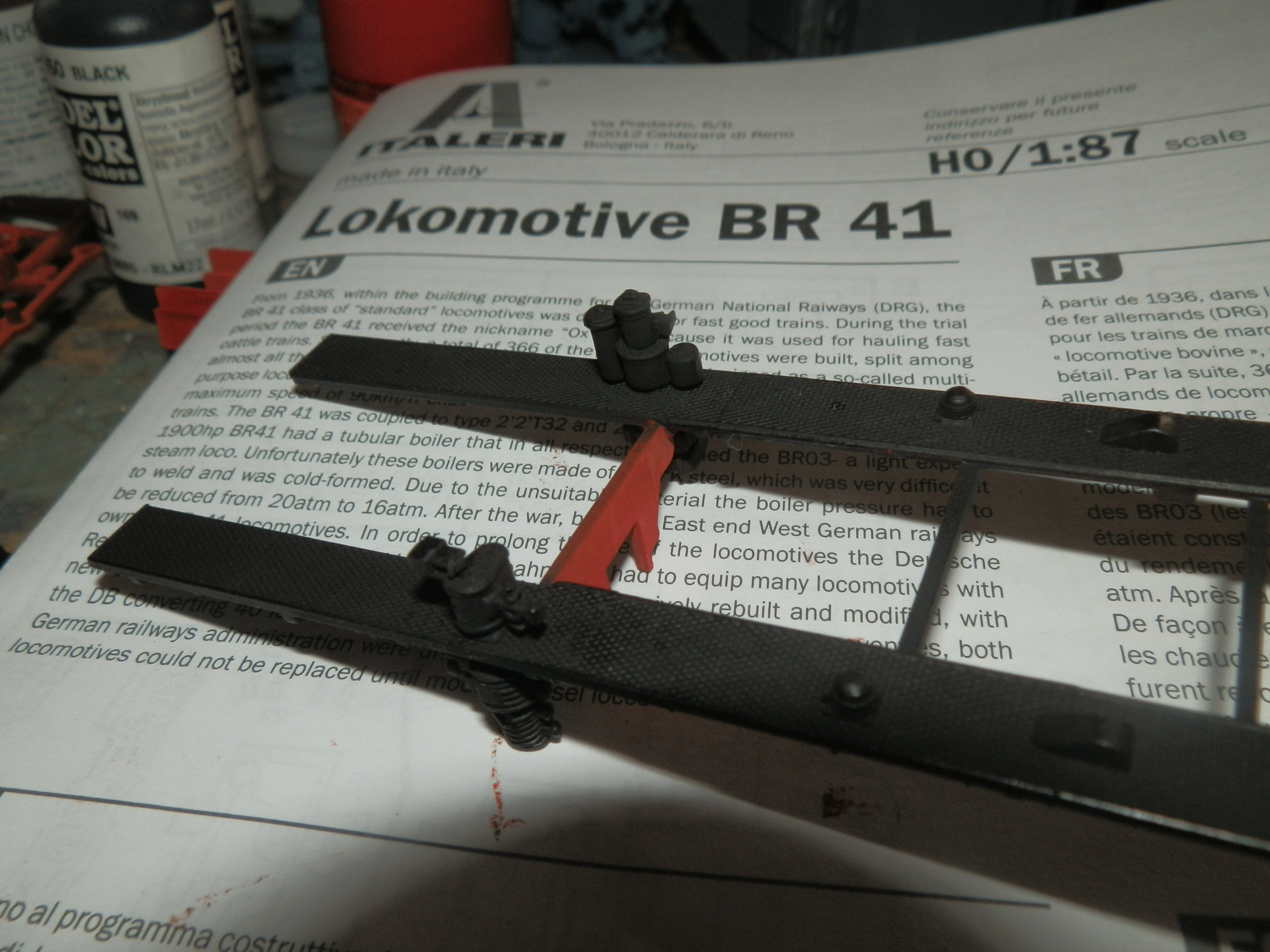

¿el compresor y el mezclador de la br 41 están bien situados donde los he puesto? parece ser que sí.


Saludos

Si en la BR41 el compresor va entre el tercer y cuarto eje y la luz por delante del compresor ahi es donde esta el fallo en las instrucciones de la BR50 que las han copiado de las de la BR41 y no van en el mismo sitio el compresor y las luces

El del Puro escribió:

Si en la BR41 el compresor va entre el tercer y cuarto eje y la luz por delante del compresor ahi es donde esta el fallo en las instrucciones de la BR50 que las han copiado de las de la BR41 y no van en el mismo sitio el compresor y las luces

Efectivamente, han hecho un copia pega y se han quedado tan anchos

De nuevo, muchas gracias a ambos por vuestra ayuda

Saludos
