Maqueta Rauenthal

Moderador: 241-2001


Nota 17 Ene 2019 20:02

Desconectado
Mensajes: 89
Registrado: 28 Ago 2009 10:19
Buenas tardes,

Os presento mi nuevo proyecto de maqueta, en escala N. La maqueta representará una pequeña linea ficticia, ambientada en la zona de viñedos de Rauenthal, en Alemania, en la época III-IV. El tamaño será de 1200x640mm. Tendrá una pequeña estación oculta, y en la zona visible una estación término. La zona oculta tendrá un bucle de retorno para que las locomotoras puedan volver a la estación término. Los trenes serán composiciones pequeñas, con locomotoras de vapor o diesel. Pequeños convoyes de pasajeros y mercancías (de unos 36 cm). Con estas composiciones puedo permitirme usar radios de curva más pequeños.

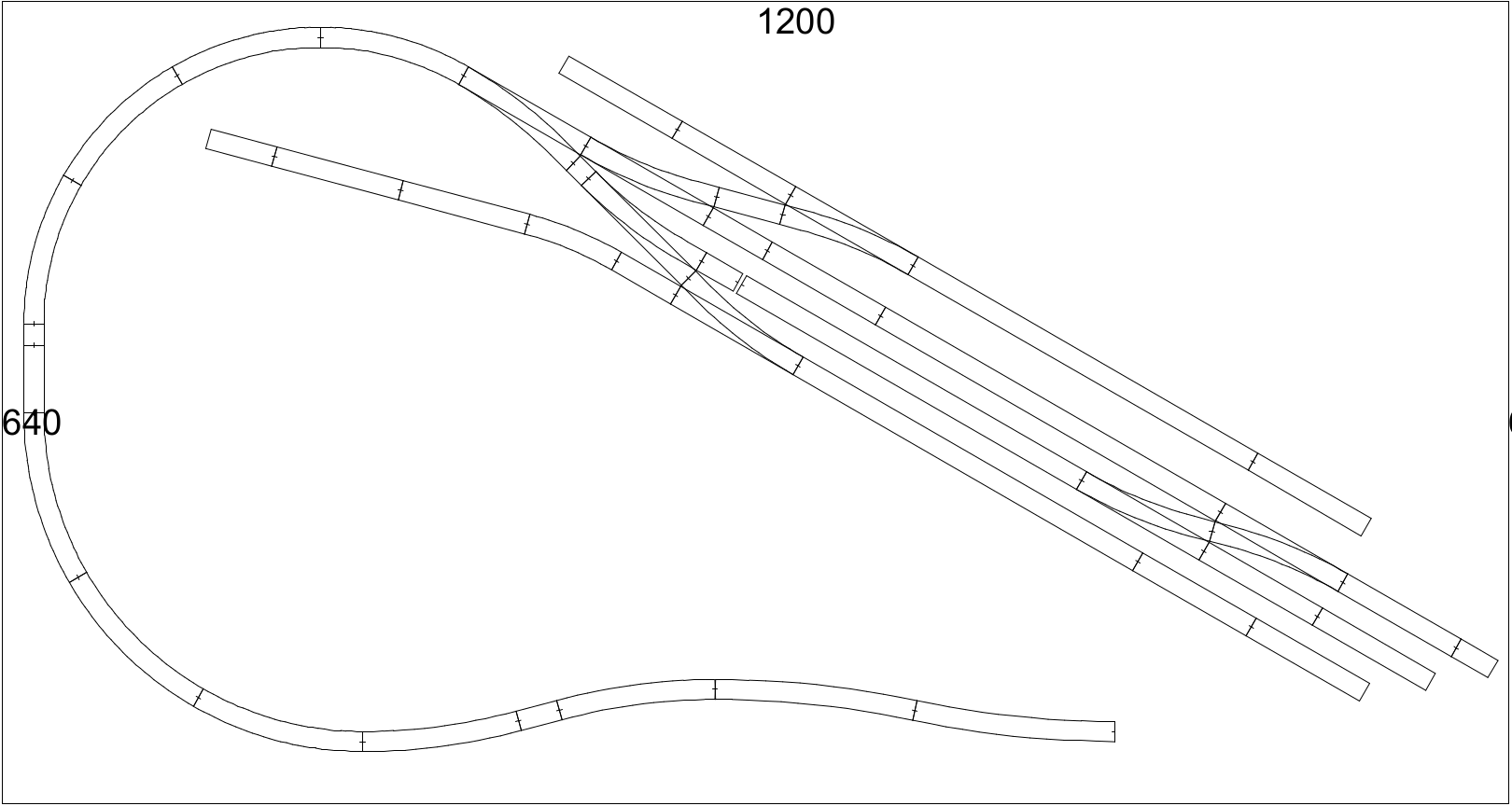

Zona visible.png

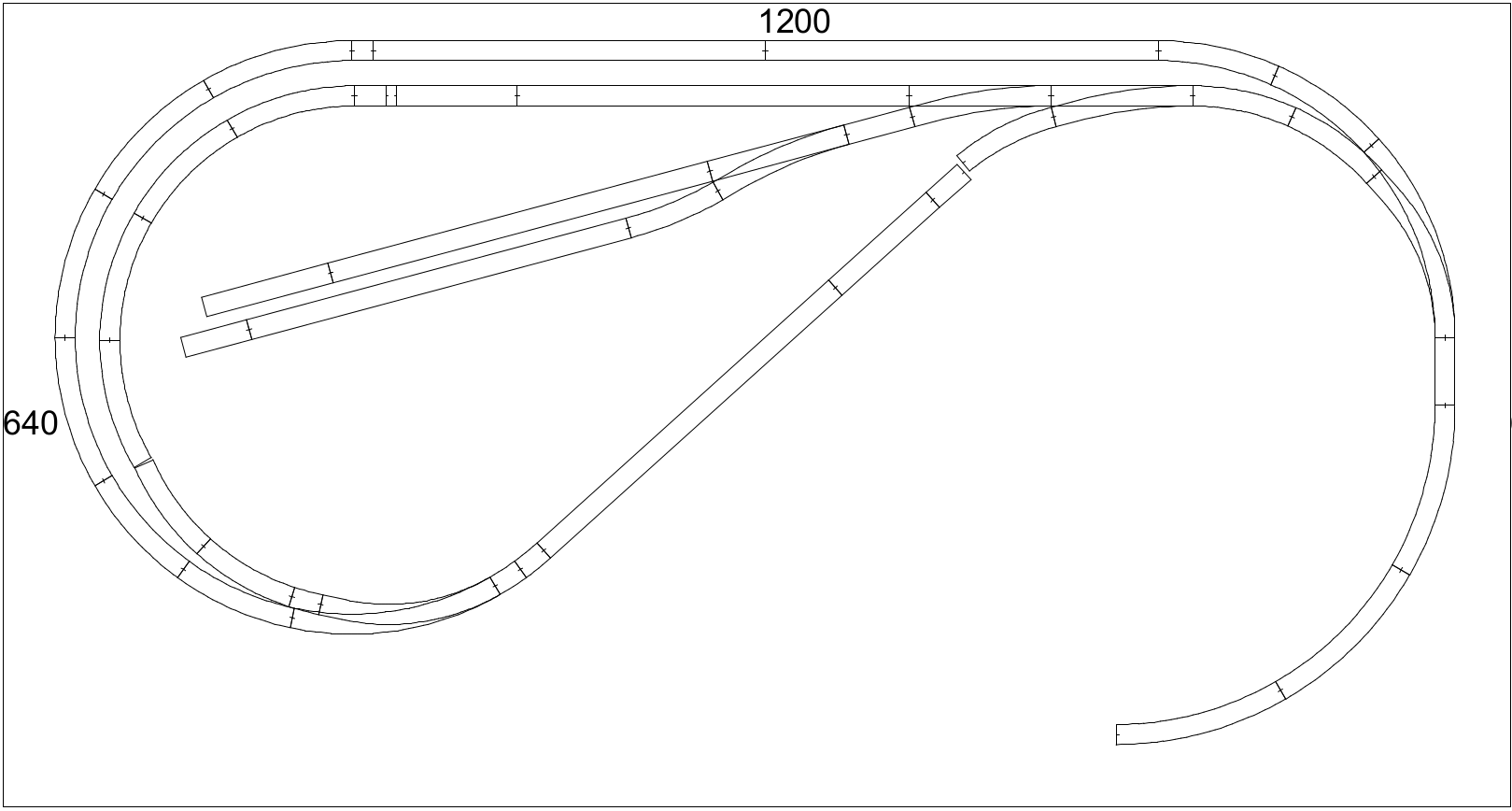

La estación oculta tendrá espacio para unos 3 o 4 trenes.

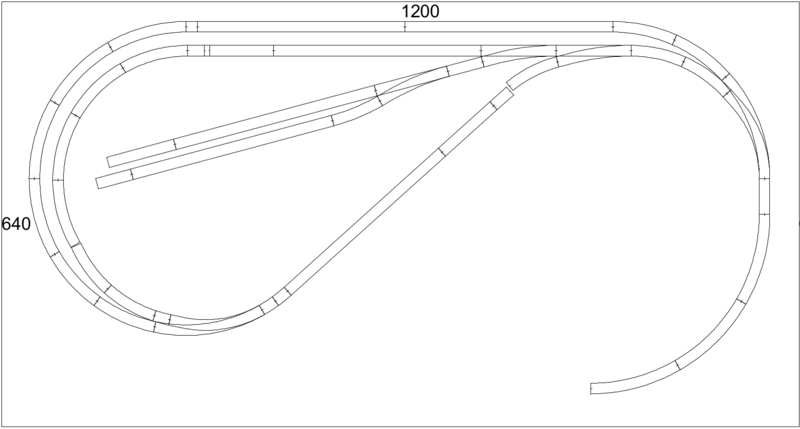

Zona oculta.png


El control de las locomotoras será digital, y aún no he decidido si usaré control por ordenador, o al ser una maqueta más sencilla quizá me lo ahorre.

Hasta el momento esto es todo. Espero que os guste, y espero vuestros comentarios, críticas y aportaciones.

Muchas gracias
Un saludo
Intellibox Basic - Retromódulos Loconet - iTrain
Maqueta Rauenthal: http://www.forotrenes.com/foro/viewtopic.php?f=6&t=79180

Nota 22 Ene 2019 19:10

Desconectado
Mensajes: 89
Registrado: 28 Ago 2009 10:19
Hola a todos,

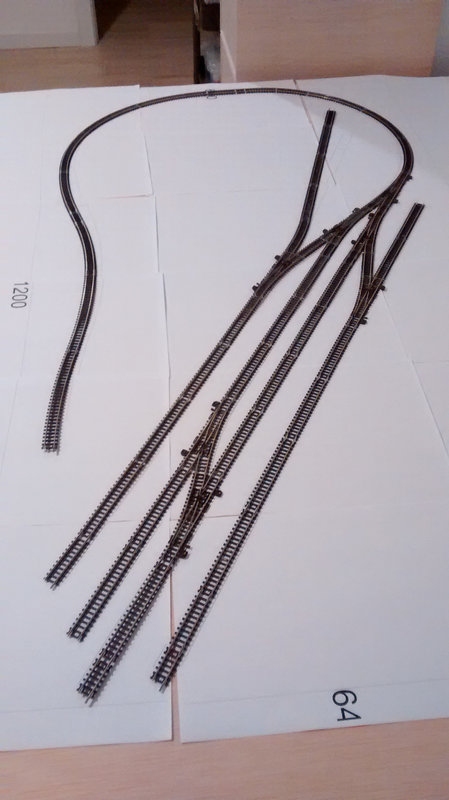

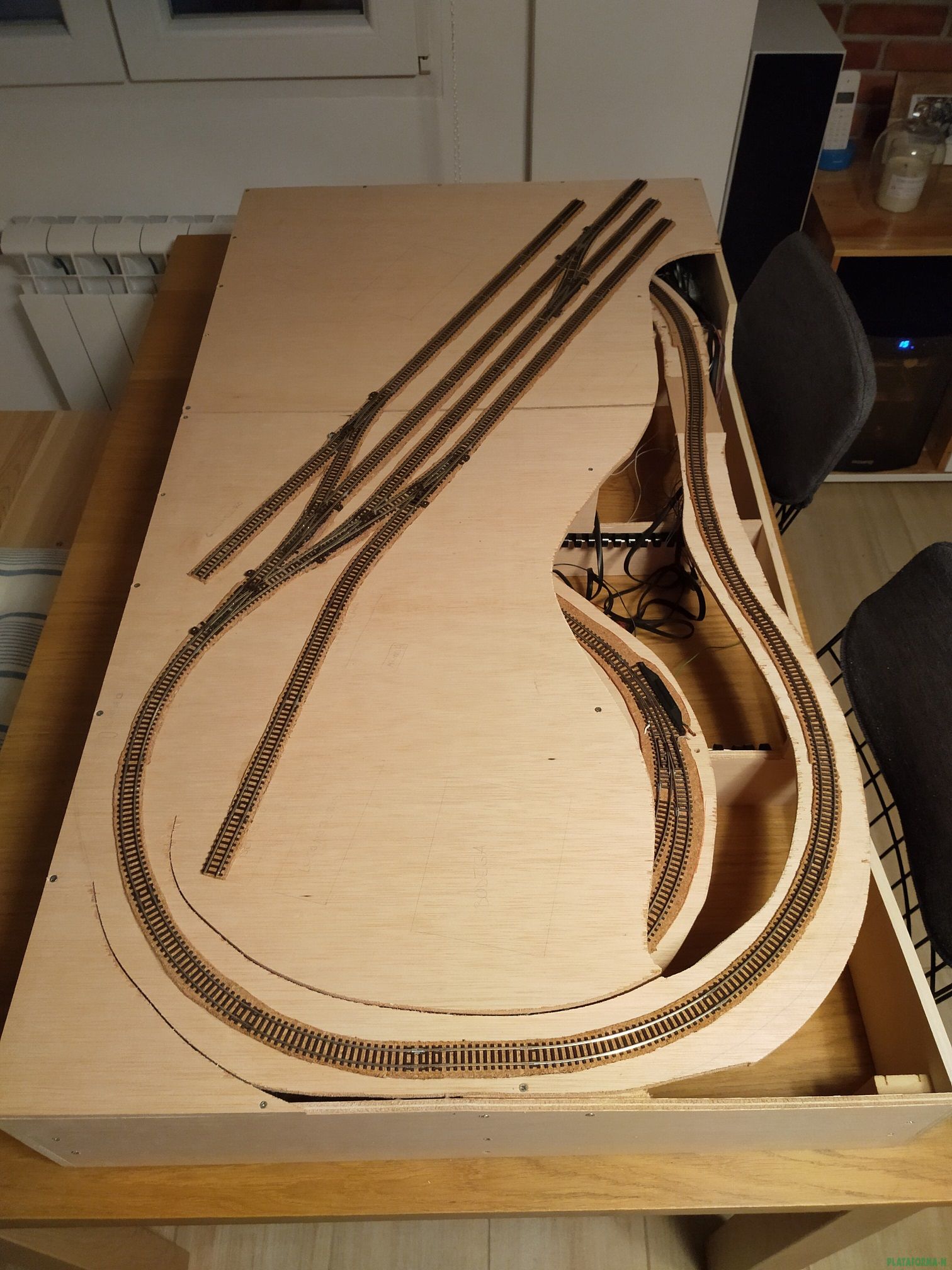

Como ya he desmantelado por completo la anterior maqueta ya puedo comenzar con la nueva. De momento estoy comprobando con las vías que lo que he diseñado con Raily se ajusta a la realidad. Y por el momento parece que sí. Aquí lo que será la zona visible de la maqueta.

Un saludo
Adjuntos
Intellibox Basic - Retromódulos Loconet - iTrain
Maqueta Rauenthal: http://www.forotrenes.com/foro/viewtopic.php?f=6&t=79180

Nota 22 Ene 2019 23:08

Desconectado
Mensajes: 146
Registrado: 15 Sep 2015 23:35
Hola.

A mí me parece un diseño compacto y sencillo, no está saturado, y ofrece mucho juego, lo cual me gusta y me parece lo más acertado. Por las medidas presumo que podrías andar alrededor de la maqueta, con lo cual yo pensaría en poner una barrera visual entre la estación (por ejemplo una ladera con algunas casas típicas, viñedos y la bodega típica...) y esa larga rampa que subirá desde la estación oculta que seguro te da mucho juego a la hora de realizar distintas escenas durante el recorrido de la misma.
En cuanto a la estación, yo ampliaría la distancia entre las vías 3 y 4 (contadas desde la izquierda) para así dar cabida a un generoso andén.
Supongo que ya te habrás dado cuenta, pero ojo que tendrás que gestionar dos bucles si quieres hacer cruces o rebases.

En resumen, me parece muy interesante por esa sencillez, y aunque no sea "mi" escala la seguiré con interés.

¡Que te diviertas!

Saludos.
Miguel B.

Nota 23 Ene 2019 09:27

Desconectado
Mensajes: 89
Registrado: 28 Ago 2009 10:19
Miguel 31 escribió:
Supongo que ya te habrás dado cuenta, pero ojo que tendrás que gestionar dos bucles si quieres hacer cruces o rebases.
Saludos.


Hola,

Pues no veo lo de los dos bucles. Contaba solo con uno. Si me puedes aclarar a que te refieres te lo agradecería.

Un saludo
Intellibox Basic - Retromódulos Loconet - iTrain
Maqueta Rauenthal: http://www.forotrenes.com/foro/viewtopic.php?f=6&t=79180

Nota 23 Ene 2019 10:56

Desconectado
Mensajes: 146
Registrado: 15 Sep 2015 23:35
fagluna escribió:
Miguel 31 escribió:
Supongo que ya te habrás dado cuenta, pero ojo que tendrás que gestionar dos bucles si quieres hacer cruces o rebases.
Saludos.


Hola,

Pues no veo lo de los dos bucles. Contaba solo con uno. Si me puedes aclarar a que te refieres te lo agradecería.

Un saludo


Buenos días. Los dos que yo veo son el exterior, que es evidente, y uno inscrito y compartiendo tanto la aguja curva a la derecha y la aguja recta, así como la recta que une ambas, con el bucle exterior que mencionaba.
Si vas a hacer cruces y rebases en la estación oculta tendrás que contar con ambos. Si no es esa tu idea, y simplemente quieres dar la vuelta a un tren y estacionar otros, te sobra trazado.
No tengo acceso a un ordenador ahora mismo, así que no puedo ser más gráfico.

Saludos.
Miguel B.

Nota 23 Ene 2019 11:32

Desconectado
Mensajes: 89
Registrado: 28 Ago 2009 10:19

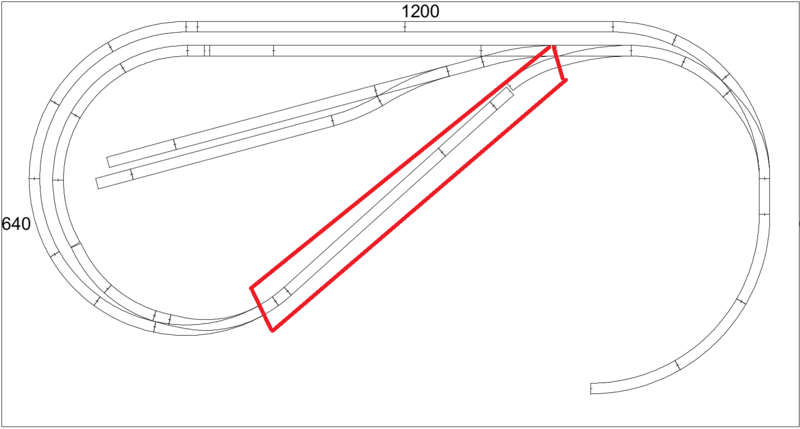

Subo una imagen (un poco cutre) de dónde creo que puedo aislar para conectar ahí el bucle de retorno.

Zona oculta bucle.png


Yo creo que con un sólo gestor de bucle en esa zona sería suficiente, pero puedo estar equivocado claro.

Agradezco los comentarios.
Intellibox Basic - Retromódulos Loconet - iTrain
Maqueta Rauenthal: http://www.forotrenes.com/foro/viewtopic.php?f=6&t=79180

Nota 23 Ene 2019 19:19

Desconectado
Mensajes: 146
Registrado: 15 Sep 2015 23:35
fagluna escribió:
Subo una imagen (un poco cutre) de dónde creo que puedo aislar para conectar ahí el bucle de retorno.

Zona oculta bucle.png


Yo creo que con un sólo gestor de bucle en esa zona sería suficiente, pero puedo estar equivocado claro.

Agradezco los comentarios.


Hola.
Visto así parece más simple, la verdad. Tal vez me he dejado llevar más por la vista que por el raciocinio. Me disculpo ante todos por haberme precipitado.

Lo siento. :(
Miguel B.

Nota 23 Ene 2019 20:55

Desconectado
Mensajes: 89
Registrado: 28 Ago 2009 10:19
Nada por lo que disculparte Miguel. Se agradecen los comentarios que igual uno se deja las cosas por despiste. Para eso tenemos los foros, para poder compartir todas las opiniones.

Muchas gracias!!
Intellibox Basic - Retromódulos Loconet - iTrain
Maqueta Rauenthal: http://www.forotrenes.com/foro/viewtopic.php?f=6&t=79180

Nota 23 Ene 2019 21:05

Desconectado
Mensajes: 146
Registrado: 15 Sep 2015 23:35
fagluna escribió:
Nada por lo que disculparte Miguel. Se agradecen los comentarios que igual uno se deja las cosas por despiste. Para eso tenemos los foros, para poder compartir todas las opiniones.

Muchas gracias!!


¡ok! ;)
Miguel B.

Nota 26 Ene 2019 23:57

Desconectado
Mensajes: 89
Registrado: 28 Ago 2009 10:19
Hola,

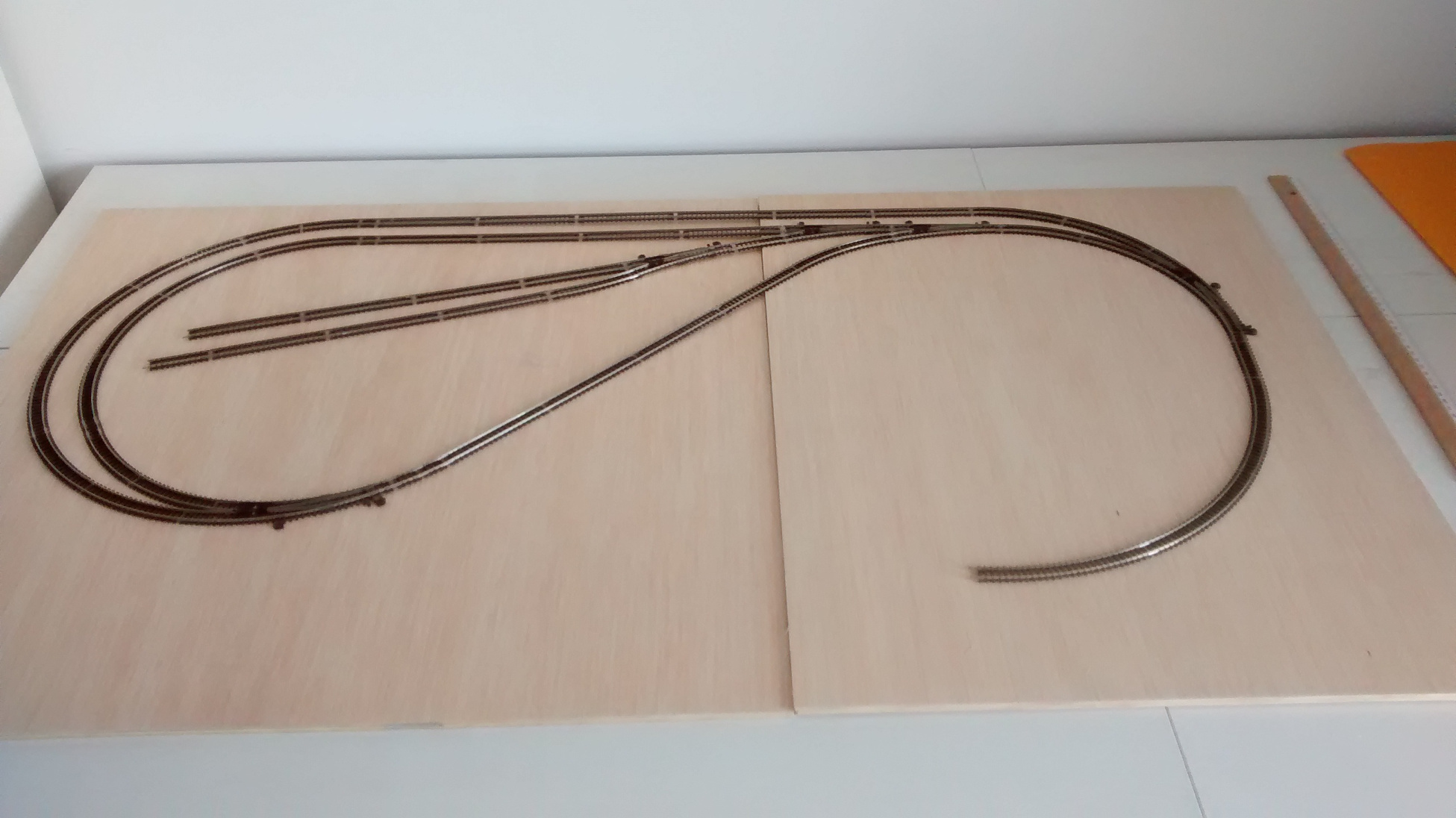

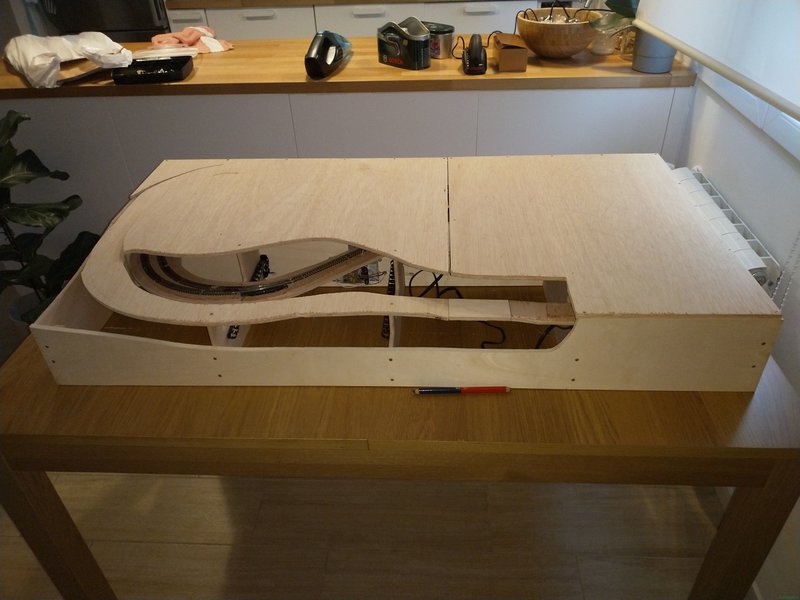

Ahora os puedo mostrar también el planteamiento sobre la madera de la zona oculta. Todo va bien de momento.



Un saludo
Intellibox Basic - Retromódulos Loconet - iTrain
Maqueta Rauenthal: http://www.forotrenes.com/foro/viewtopic.php?f=6&t=79180

Nota 27 Ene 2019 10:51

Desconectado
Mensajes: 3930
Registrado: 19 Jun 2011 10:36
Un diseño sencillo pero muy efectivo y con buenas posibilidades de juego.

Enhorabuena
Mi proyecto de maqueta: viewtopic.php?f=6&t=23455

Mi colección variopinta: viewtopic.php?f=15&t=25350

Nota 01 Jul 2019 11:08

Desconectado
Mensajes: 89
Registrado: 28 Ago 2009 10:19
Buenos días,

Por fin encontré tiempo para empezar la construcción de esta maqueta, y este fin de semana ha sido bastante productivo. He podido construir toda la estructura de la maqueta con la base para la estación oculta.

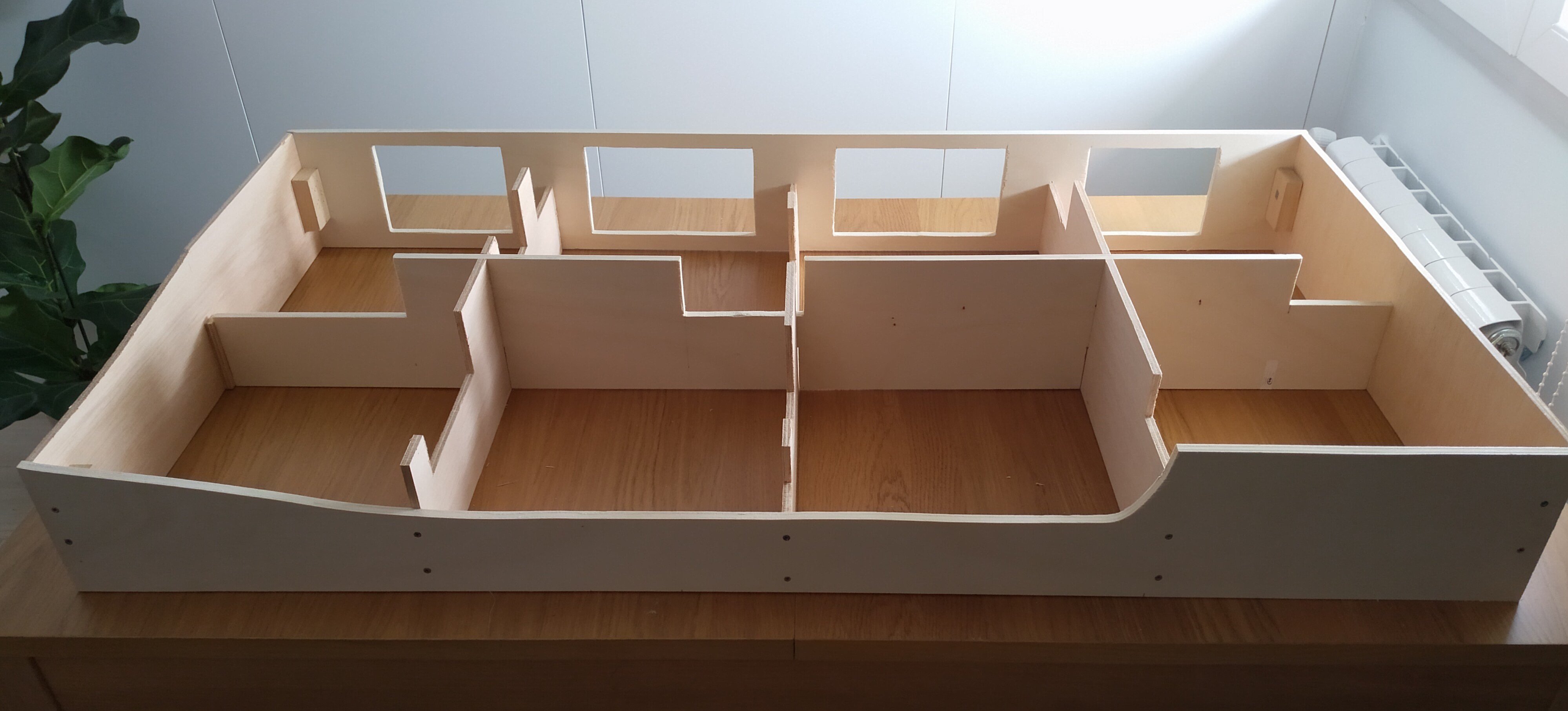

Aquí se ve la estructura desde la parte trasera, con unos cuantos huecos por si hace falta meter la mano, aunque desde abajo será fácil hacerlo.

Vista trasera.jpg

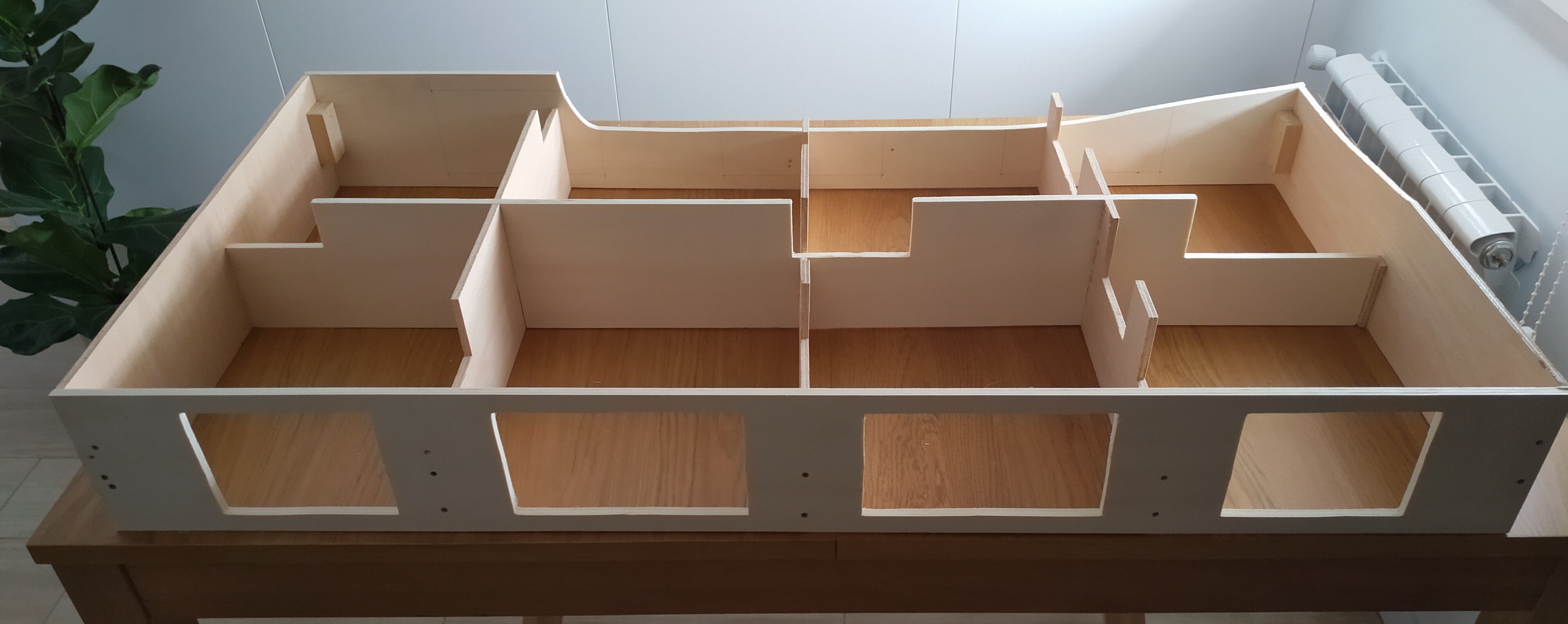

En esta otra se ve la misma estructura desde la que será la parte "delantera".

Vista delantera.jpg

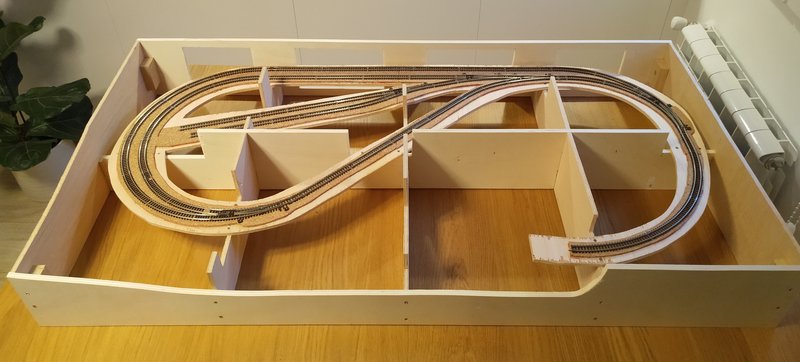

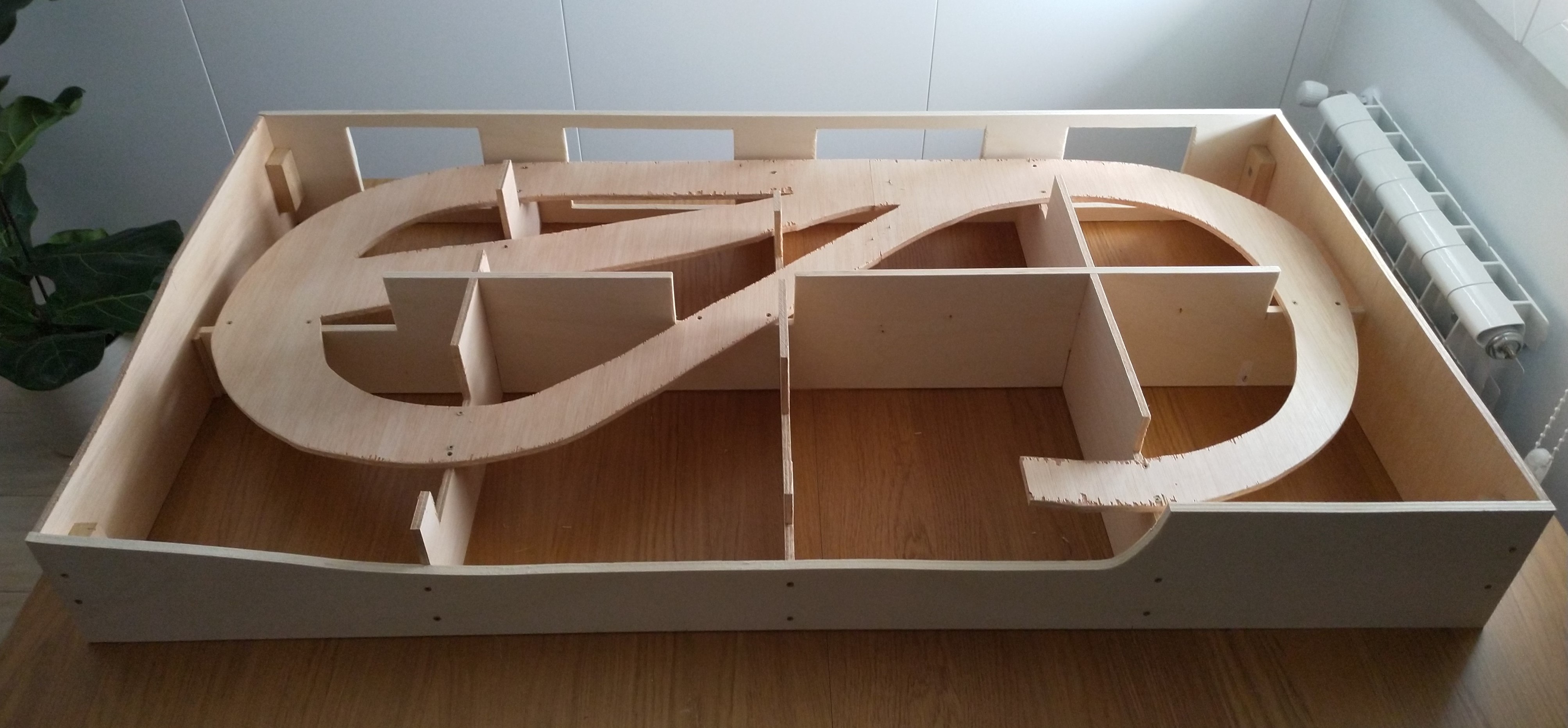

Y en esta última ya está colocada la base de las vías para la estación oculta.

Vista general.jpg


Ahora toca poner el corcho y empezar a colocar vías, y después el siempre tedioso trabajo de electrificación (al menos para mí). De momento voy a buen ritmo. Si me dura unos días la inspiración termino pronto todo el trabajo de estructura y tendido de vías.

Un saludo
Intellibox Basic - Retromódulos Loconet - iTrain
Maqueta Rauenthal: http://www.forotrenes.com/foro/viewtopic.php?f=6&t=79180

Nota 04 Jul 2019 08:16

Desconectado
Mensajes: 89
Registrado: 28 Ago 2009 10:19
Hola a todos,

De momento los trabajos avanzan a buen ritmo. En esta foto ya se puede ver el corcho instalado, y las vías de la estación oculta ya colocadas.

Vías instaladas parte oculta.jpg


Un saludo
Intellibox Basic - Retromódulos Loconet - iTrain
Maqueta Rauenthal: http://www.forotrenes.com/foro/viewtopic.php?f=6&t=79180

Nota 04 Jul 2019 20:43

Desconectado
Mensajes: 386
Registrado: 03 Jul 2014 20:00
Tiene muy buena pinta lo que se ve de momento.

Saludos
Carlos

Nota 05 Jul 2019 23:15

Desconectado
Mensajes: 2820
Ubicación: Bilbao
Registrado: 09 Ene 2009 19:03
Felicidades. Una realización muy cuidada.

Saludos
Carrington, cuidando su salud para trabajar esta noche
"Nunca te fijes demasiado en por qué los modelistas que empiezan con su primera maqueta, en la mayoría de los casos eligen una maqueta compacta. Mejor pregúntate porqué su segunda maqueta NUNCA lo es."

Nota 18 Nov 2019 09:06

Desconectado
Mensajes: 89
Registrado: 28 Ago 2009 10:19
Buenos días,

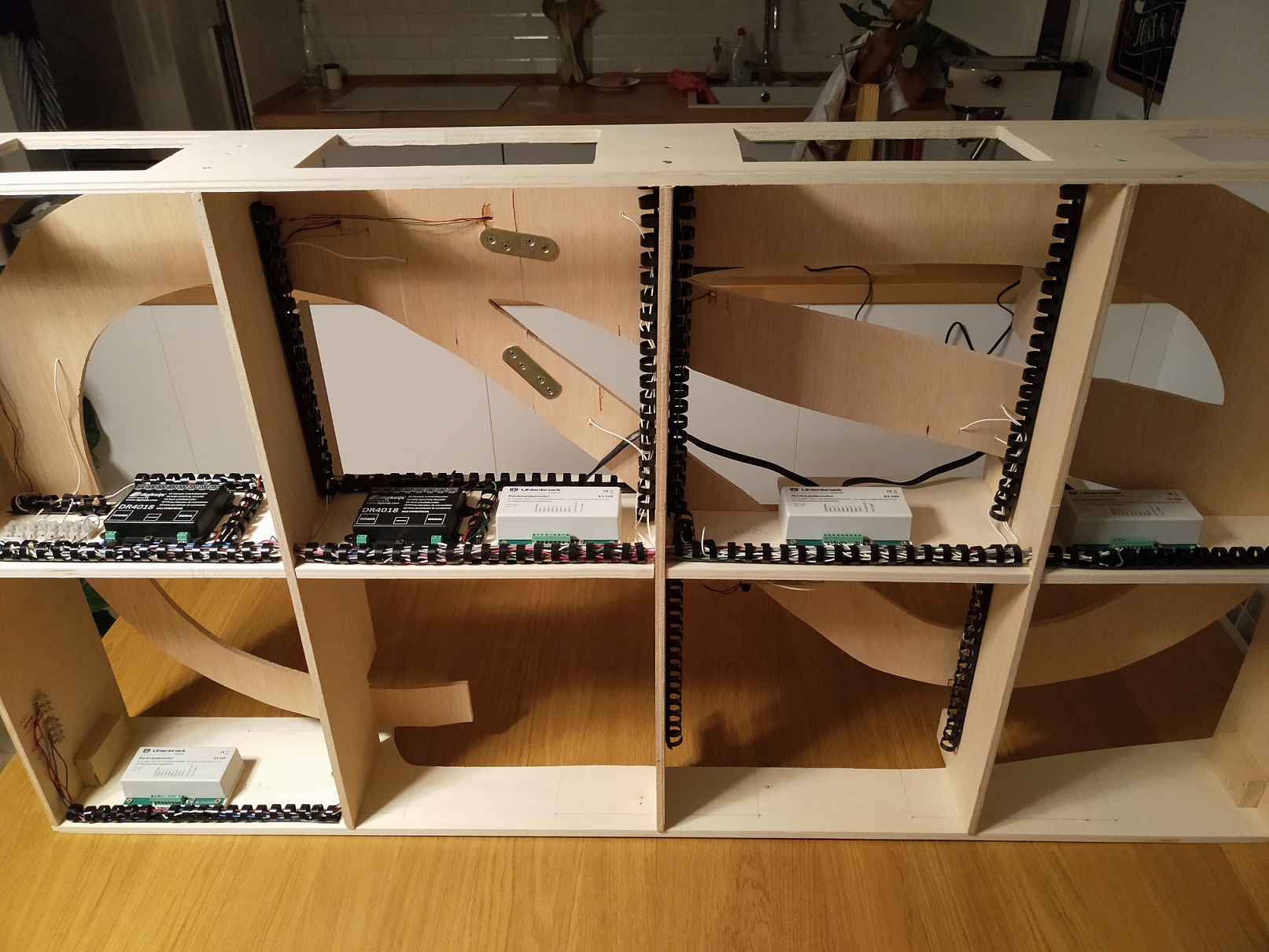

Después del parón de vacaciones ya he vuelto a los trabajos. Ya está todo el cableado de la parte inferior instalado y listo para probar.

Vista electrónica.jpg


Un saludo
Intellibox Basic - Retromódulos Loconet - iTrain
Maqueta Rauenthal: http://www.forotrenes.com/foro/viewtopic.php?f=6&t=79180

Nota 01 Dic 2019 17:26

Desconectado
Mensajes: 89
Registrado: 28 Ago 2009 10:19
Hola a todos,

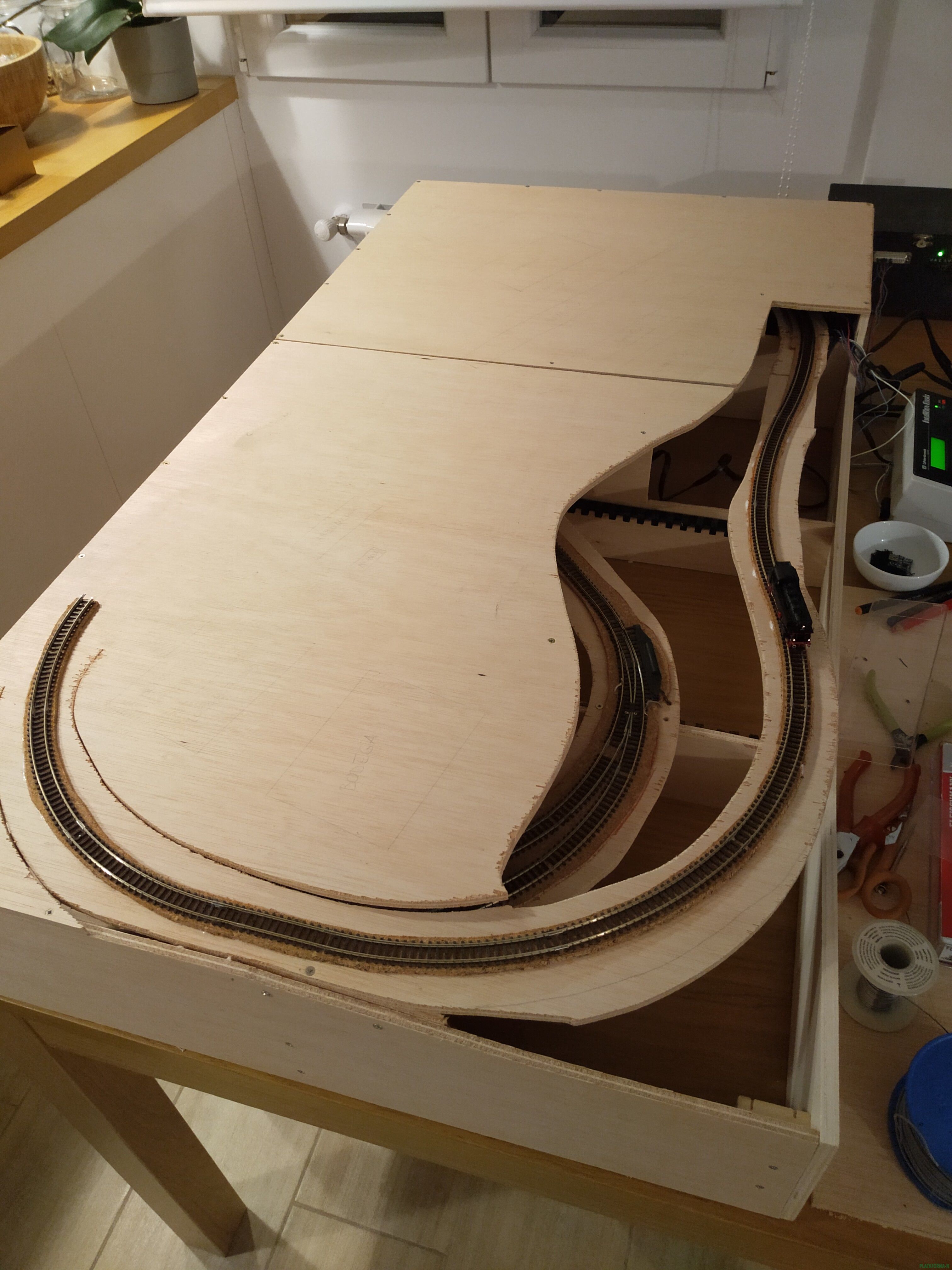

La cosa va avanzando. Os muestro un pequeño video de la primera prueba de rodaje de la parte oculta de la maqueta.



Un saludo
Intellibox Basic - Retromódulos Loconet - iTrain
Maqueta Rauenthal: http://www.forotrenes.com/foro/viewtopic.php?f=6&t=79180
