Control de luces 252 Mehano y mas cosas (1ªparte + 2ªparte)

Seguimos con mas modificaciones de las luces para poder controlar los pilotos traseros rojos cuando el tren circula con una composicion.
Esta vez le toca a la 252 de Mehano.


Materiales necesarios:
2x transitores BS170
4x diodos 1N4148
Termoretractil
cablecillos finos
soldador y estaño
y un poco de paciencia.

Duracion estimada:
Experto en soldaduras electronicas 1/2 hora
Novato mas paciencia...jejeje

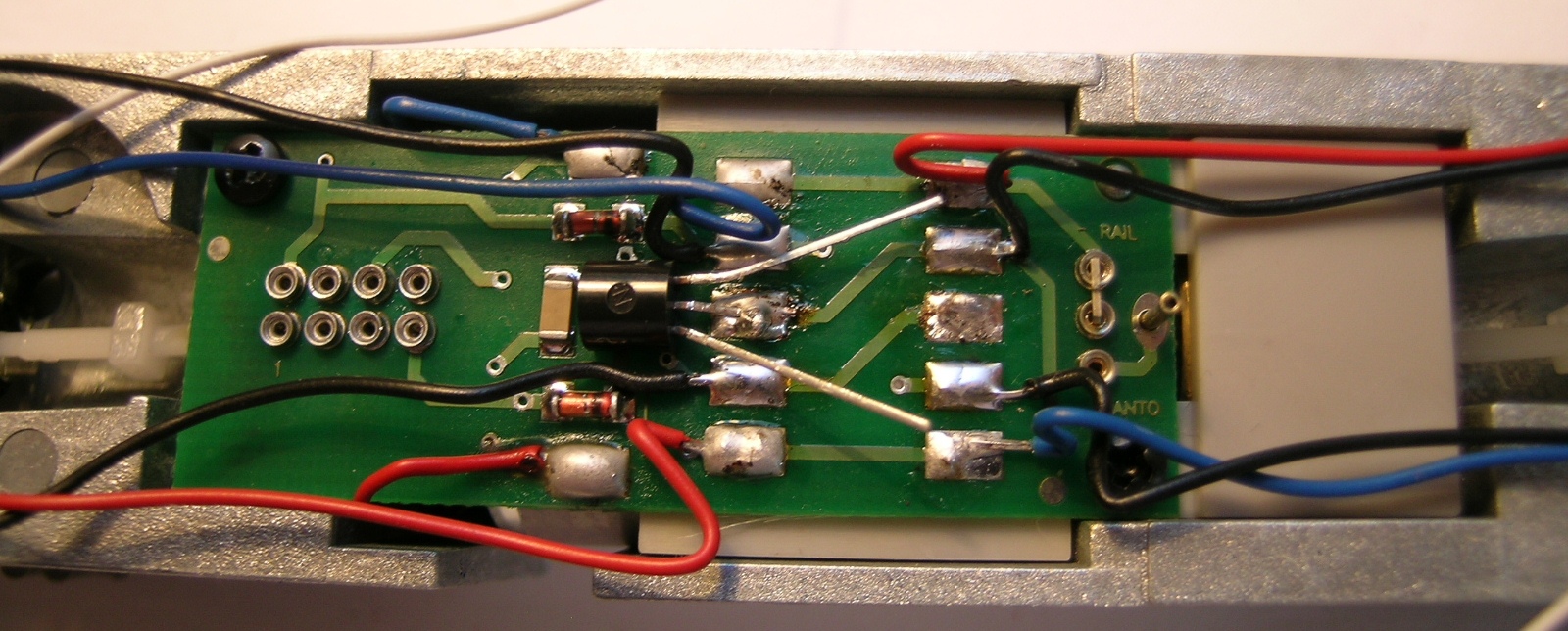

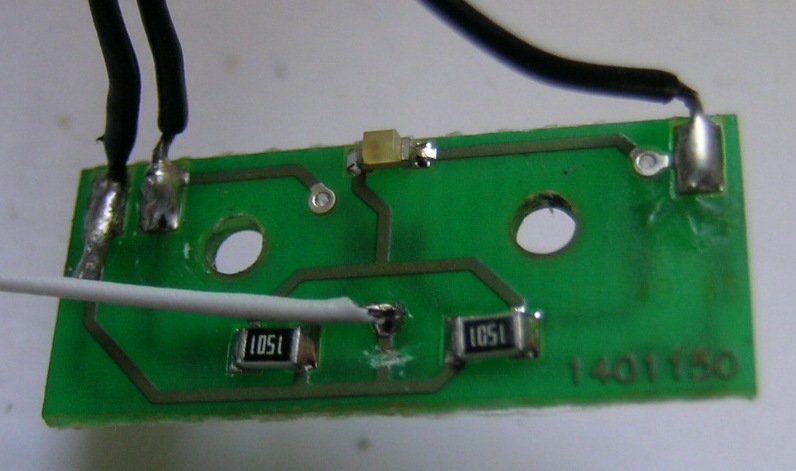

1- primero procederemos a desmontar la carcasa y separar la placa de la locomotora para poder trabajar mejor incluyendo las plaquitas que tienen los pilotos delanteros. Sobre estas plaquitas hay que realizar un pequeño corte por la parte de atras y soldar un cablecillo.

252 (2).JPG (73.38 KiB) Visto 9353 veces

2- Desoldamos los cablecillos negros que se corresponden con los pilotos blancos delanteros de ambas cabinas y soldamos los transitores en su lugar.

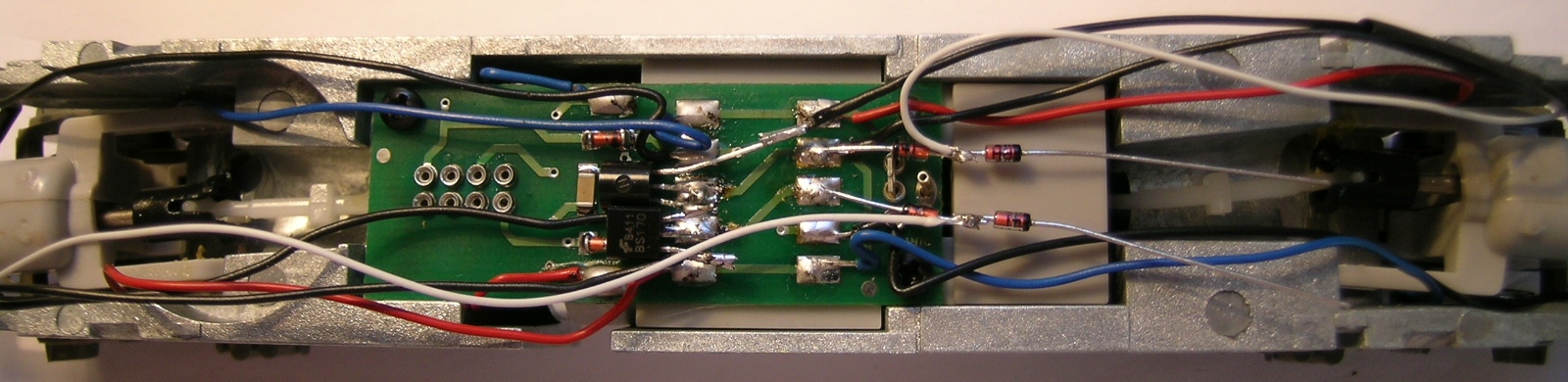

3- El correspondiente a la otra cabina:

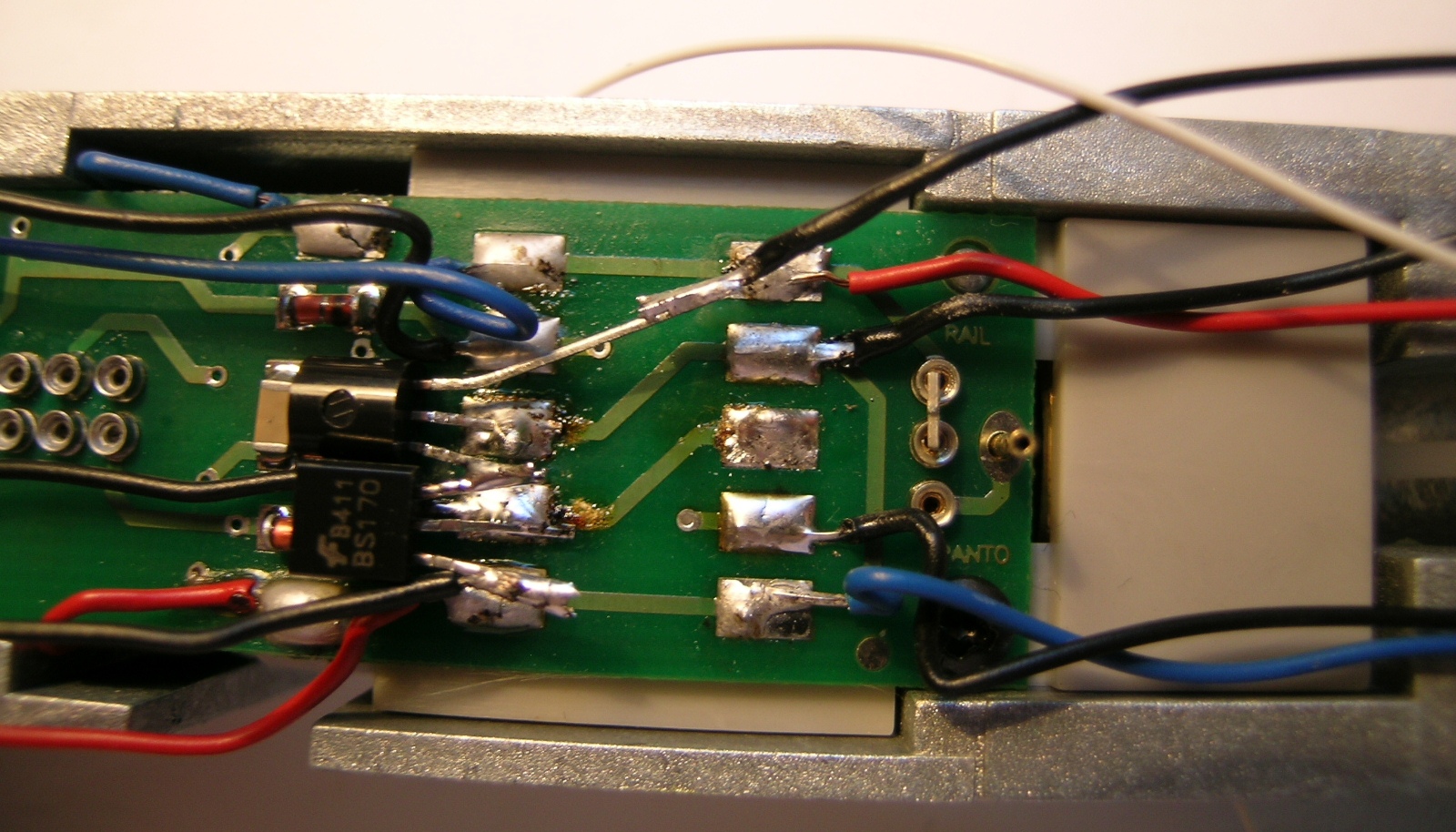

4- Soldamos los 4 diodos que nos van poder permitir controlar las pilotos de posicion blancos.

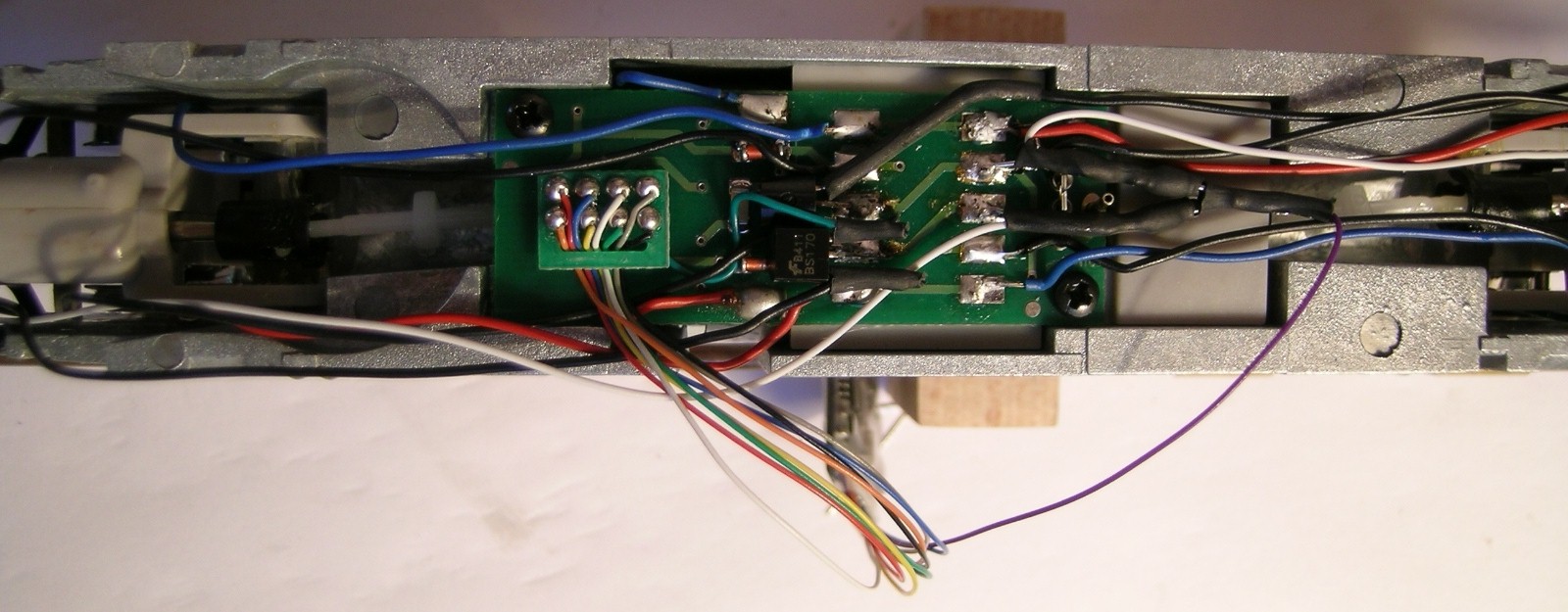

5-Soldamos en el extremo de los diodos el cablecillo violeta de la funcion 2 y de paso soldamos el verde de la funcion 1. Probamos y terminamos con termoretractil para que no hay cortocircuitos.

.....otro dia la acabamos.......

Aqui estoy otra vez dando la turra....

Por donde estabamos???

Una cosa que no me gustaba nada de la 252 de Mehano es su sistema de luces. Los led que lleva no enfocan directamente el plastiquito que lleva la luz a los pilotos por lo que se desparrama toda. Solucion...

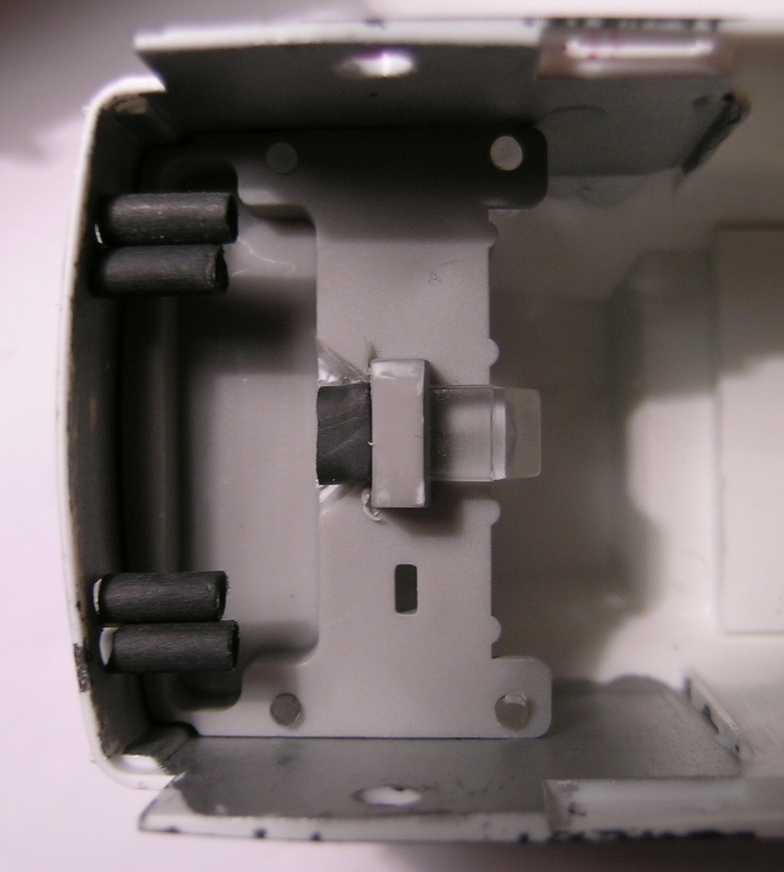

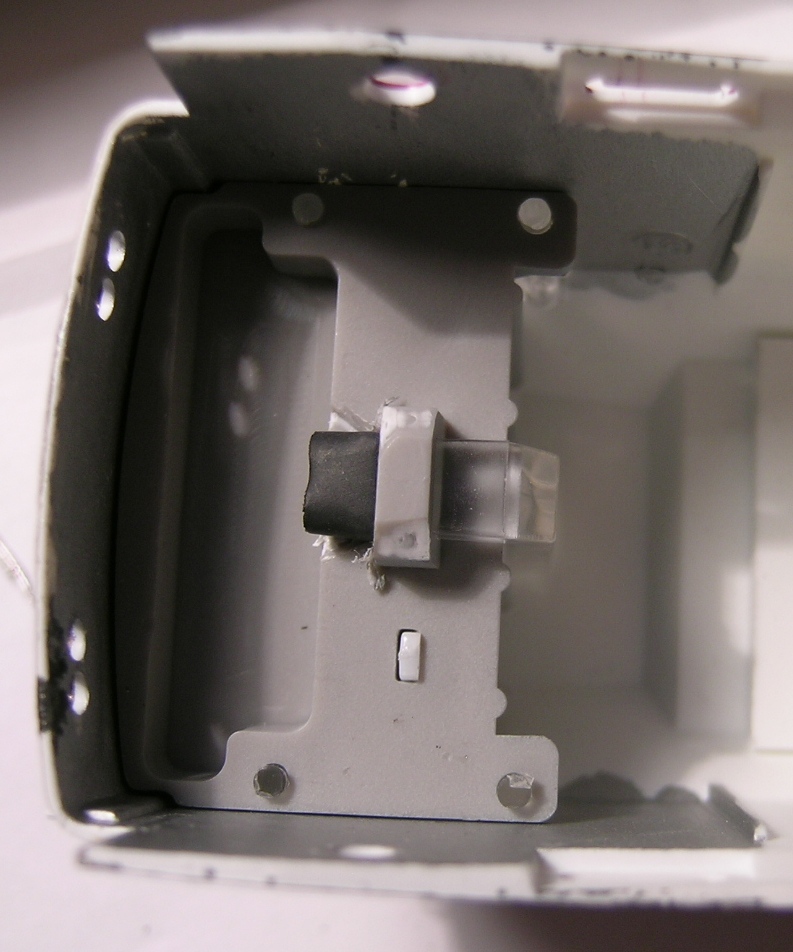

6-Con la locomotora abierta desmontar ambas cabinas y extraer el plastico condictor de la luz del foco principal. Una vez fuera se reabaja un poco el lugar donde va colocado con el fin de que nos permita colocar un tubito de termorretactil de la medida adecuada (4mm de diametro en mi caso). Se corta una loncha de unos 5mm y se coloca en el extremo que tocara con el led correspondiente.

7- Se aplica el mismo razonamiento que el anterior pero estavez para las luces de posicion y con un tubito de 2mm.

8-Repetir la misma operacion con la otra cabina

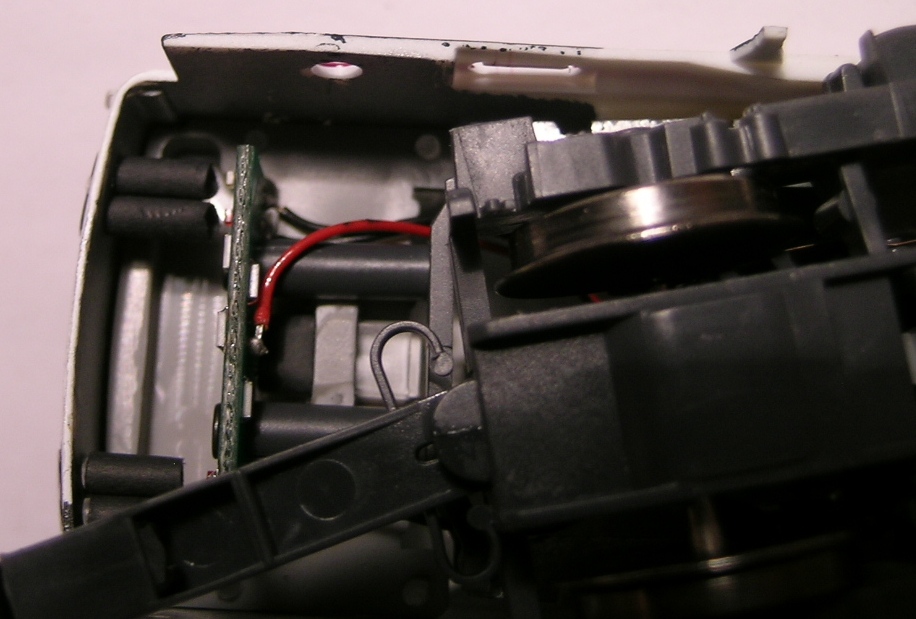

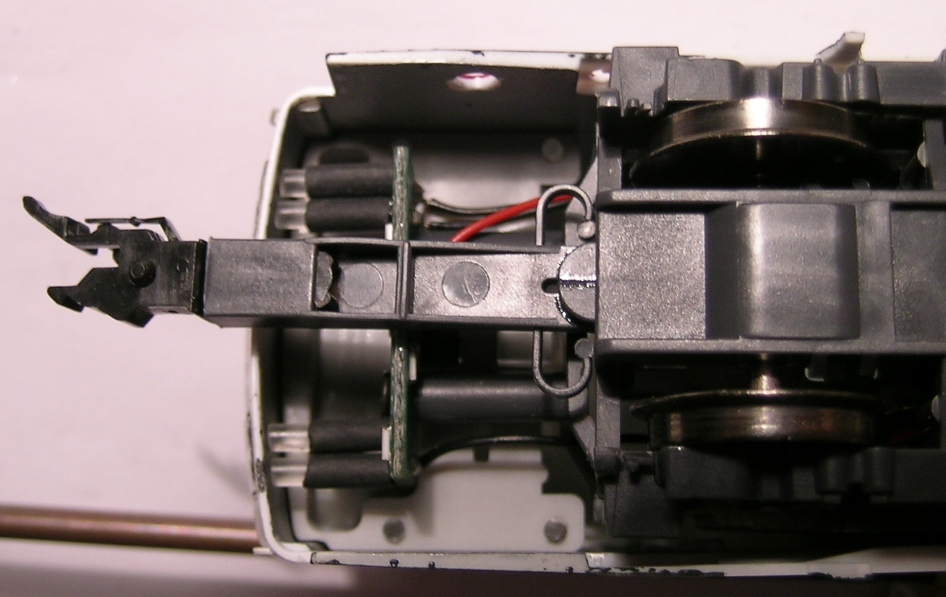

9- Aflojar un poco los tornillos que sujetan la plaquita que llevan soldados los diodos de posicion y colocar con suavidad el chasis de la loco empezando por una cabina y luego la otra. Hay que tener cuidado de que al ensamblarlo el termoretractil de 4mm quede concentrico con el led del foco principal y de queno quede pillado.

10- Lo siguiente que tenemos que hacer es desplazar los tubitos de 2mm hacia sus respectivos led´s para que los tapen....

11-Probar todo el conjunto antes de montar y ya está!!! Prueba superada!!!!

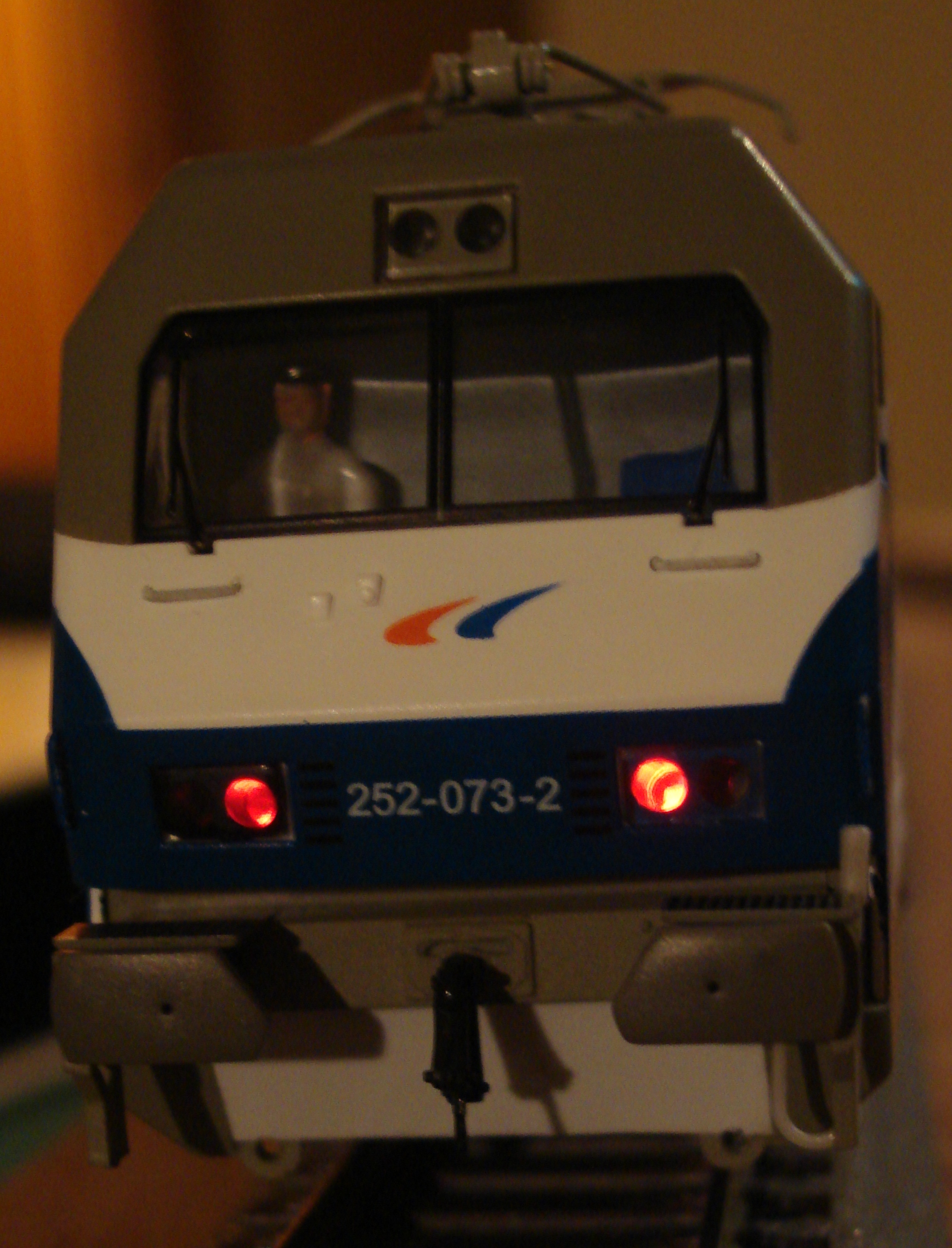

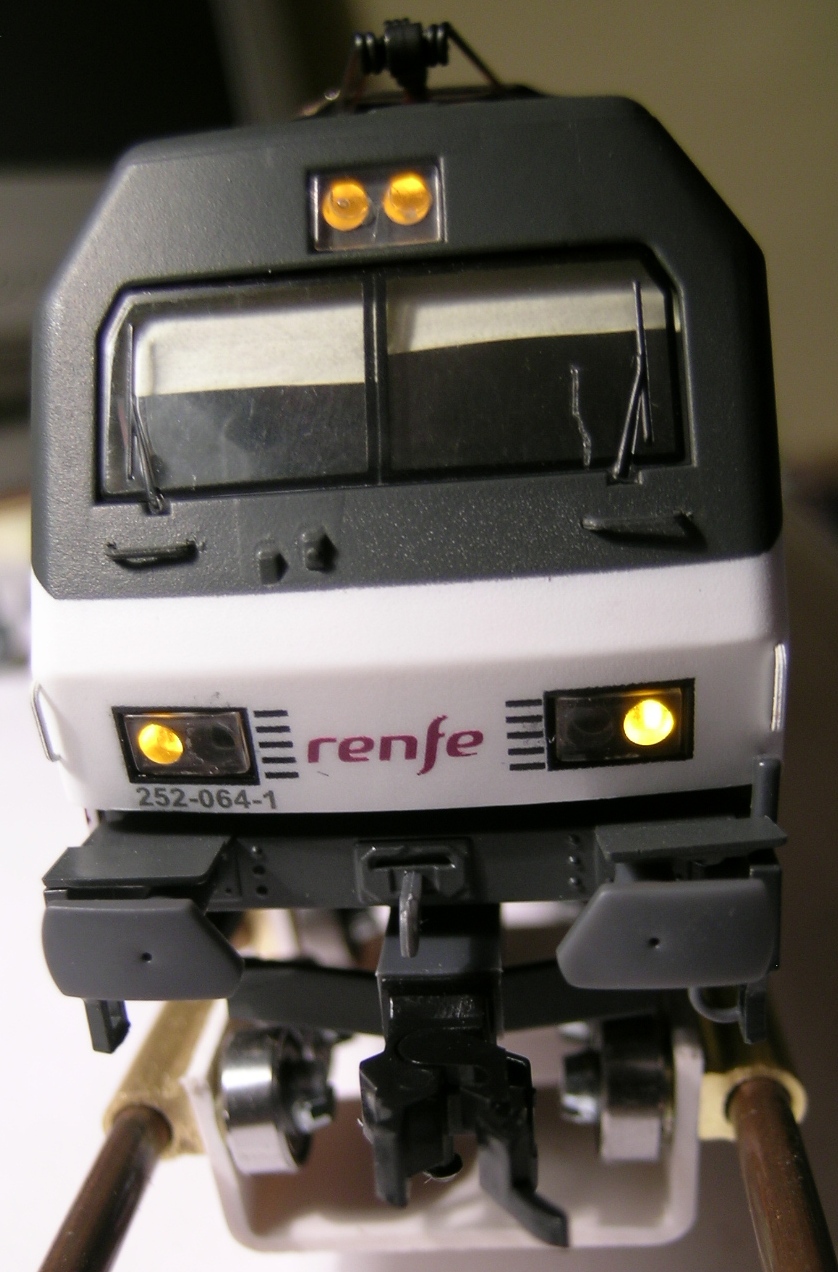

Con todo encendido

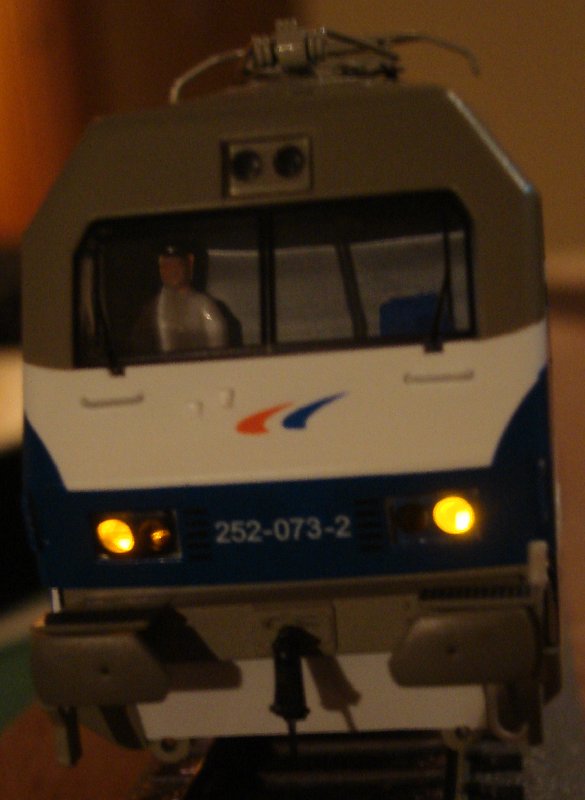

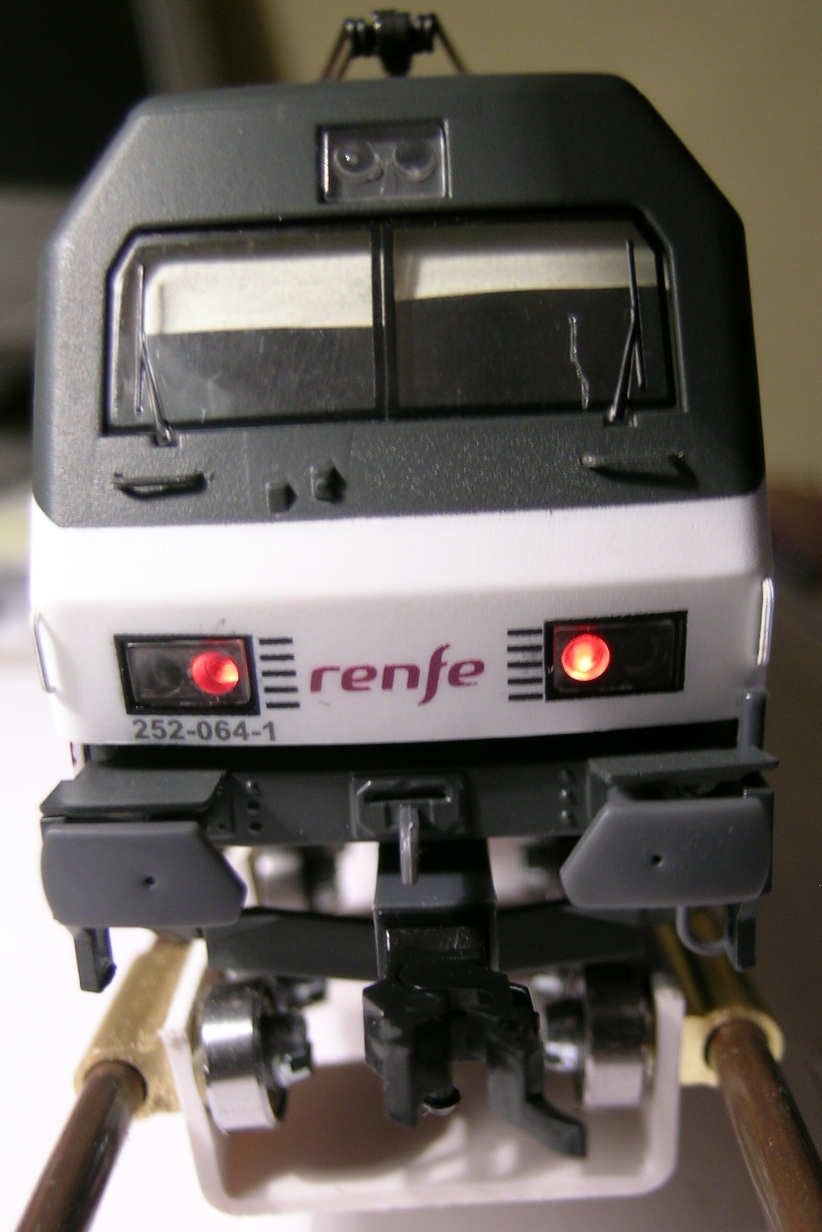

solo los pilotos de posicion:

Hasta la proxima!!!!!!

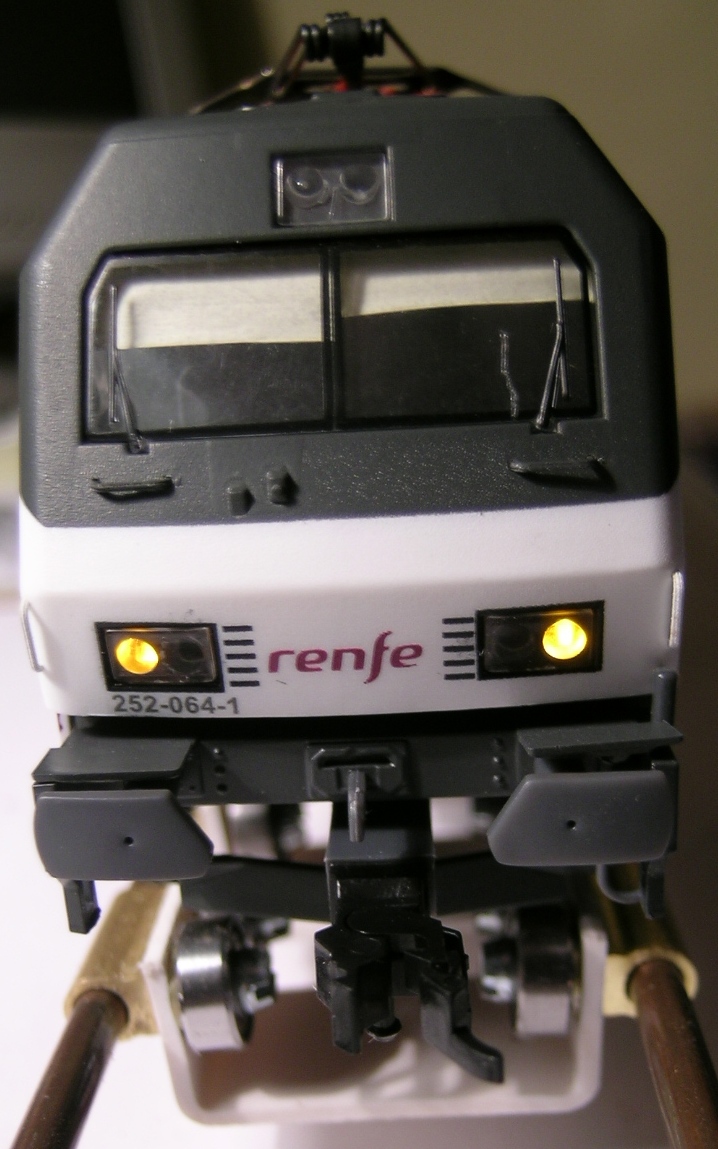

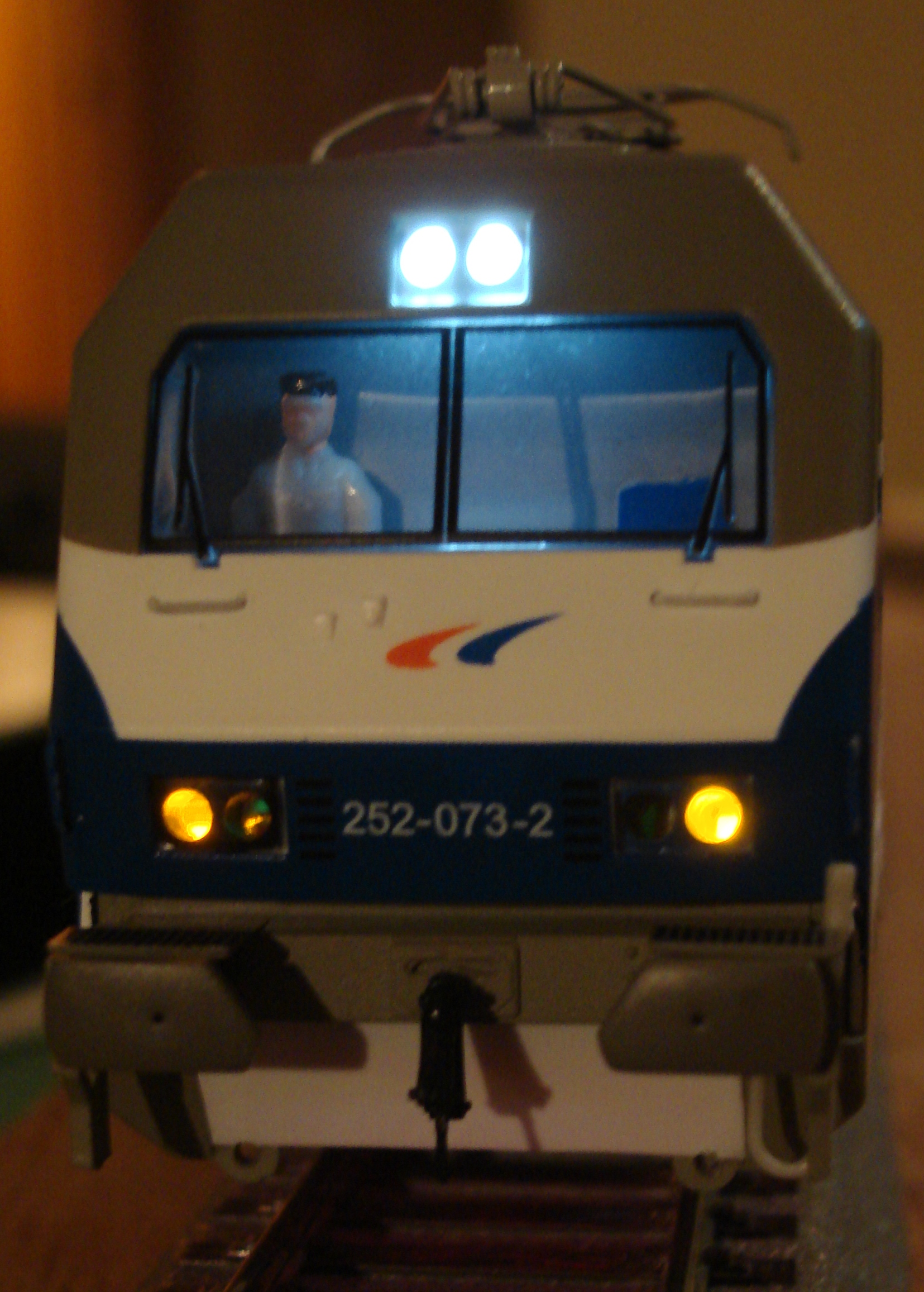

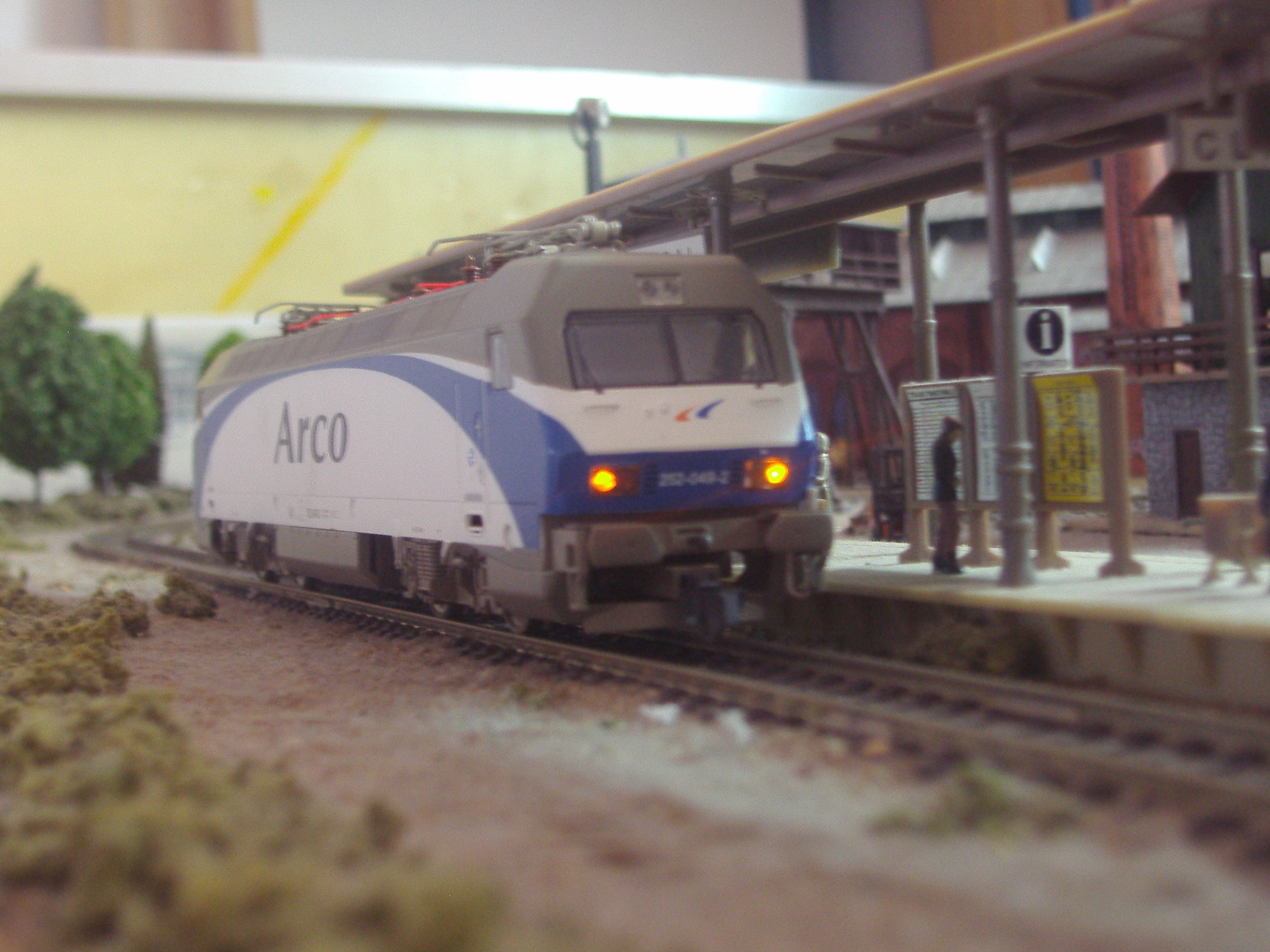

Os dejo las fotos de la 252 que he modificado esta tarde.

Le he añadido un foco superior de alta luminosidad con efecto xenon, jejejej, pero he tenido que tapar los bajos por que me iluminaba la via.

Espero que os gusten las fotos, pero todo es gracias a 7700 con sus geniales tutoriales, a ver si poneis fotillos de vuestras transformadas.

Saludos.

muy bueno, si!
deberia ir en tutoriales para tenerlo a mano.
saludos

Una mas para el club de las modificadas

luisma2494 escribió:

Una mas para el club de las modificadas

Ya esta cientificamente demostrado, si a un modelo de mehano le pones led frontal xenon, mola

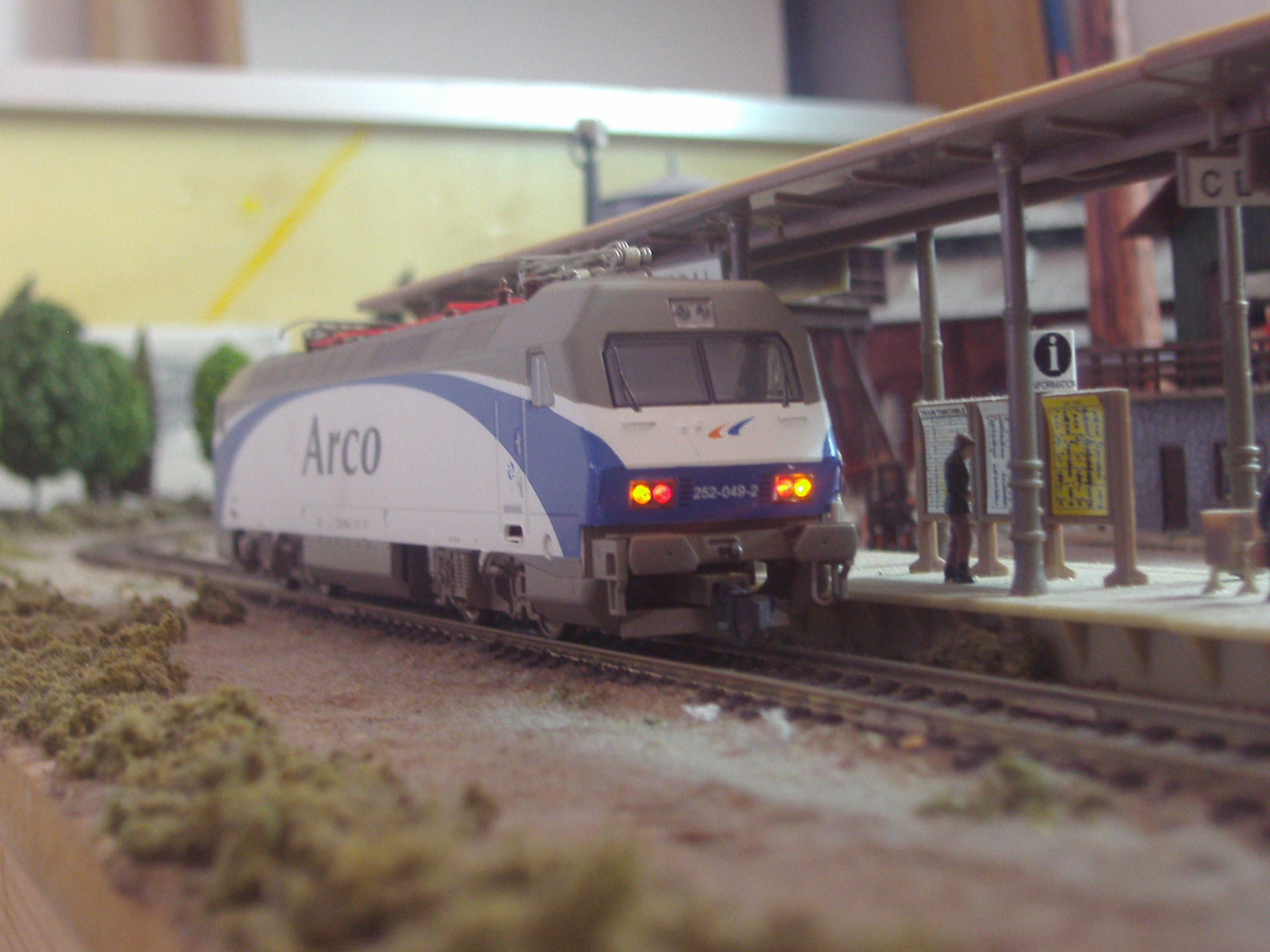

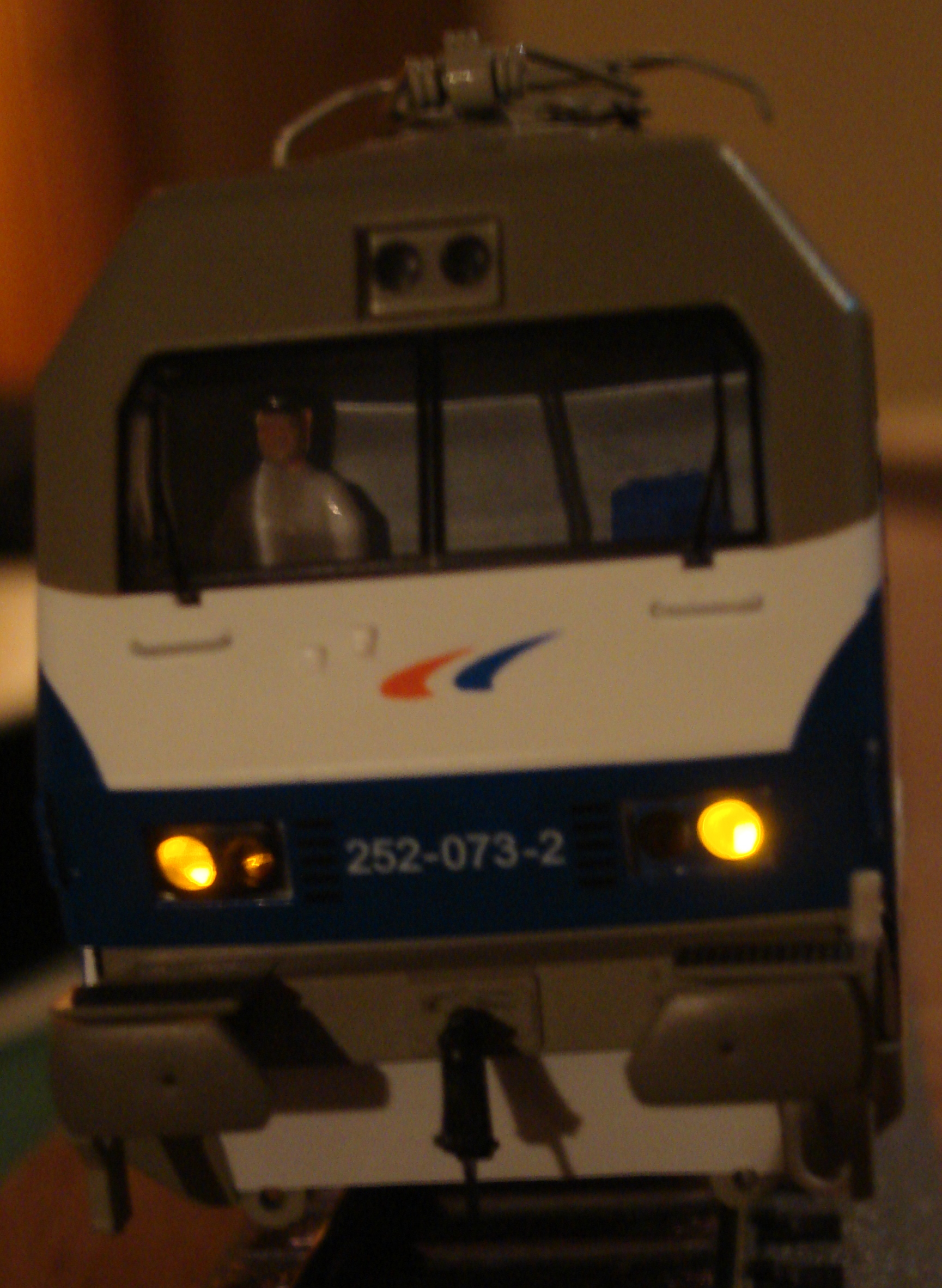

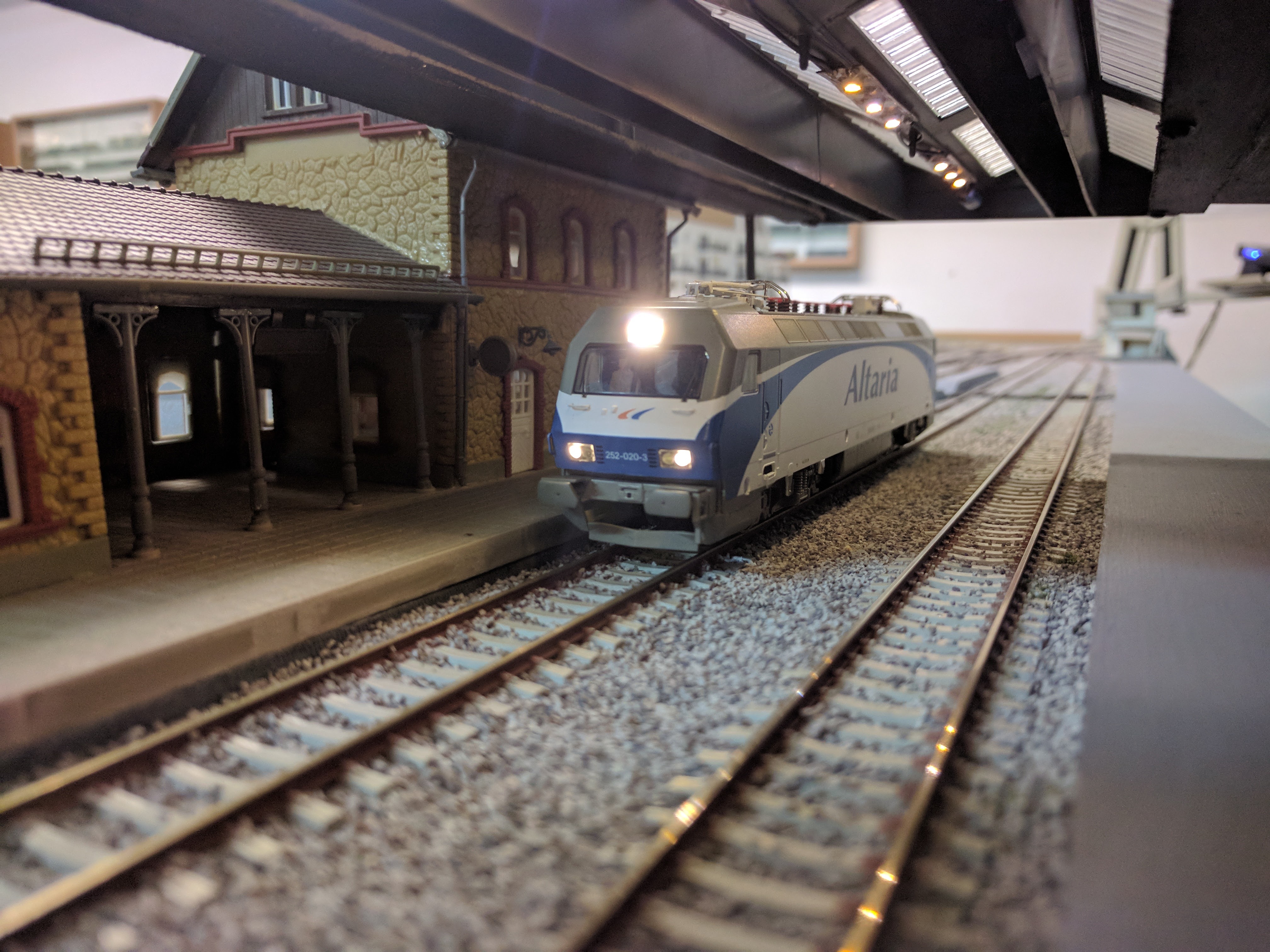

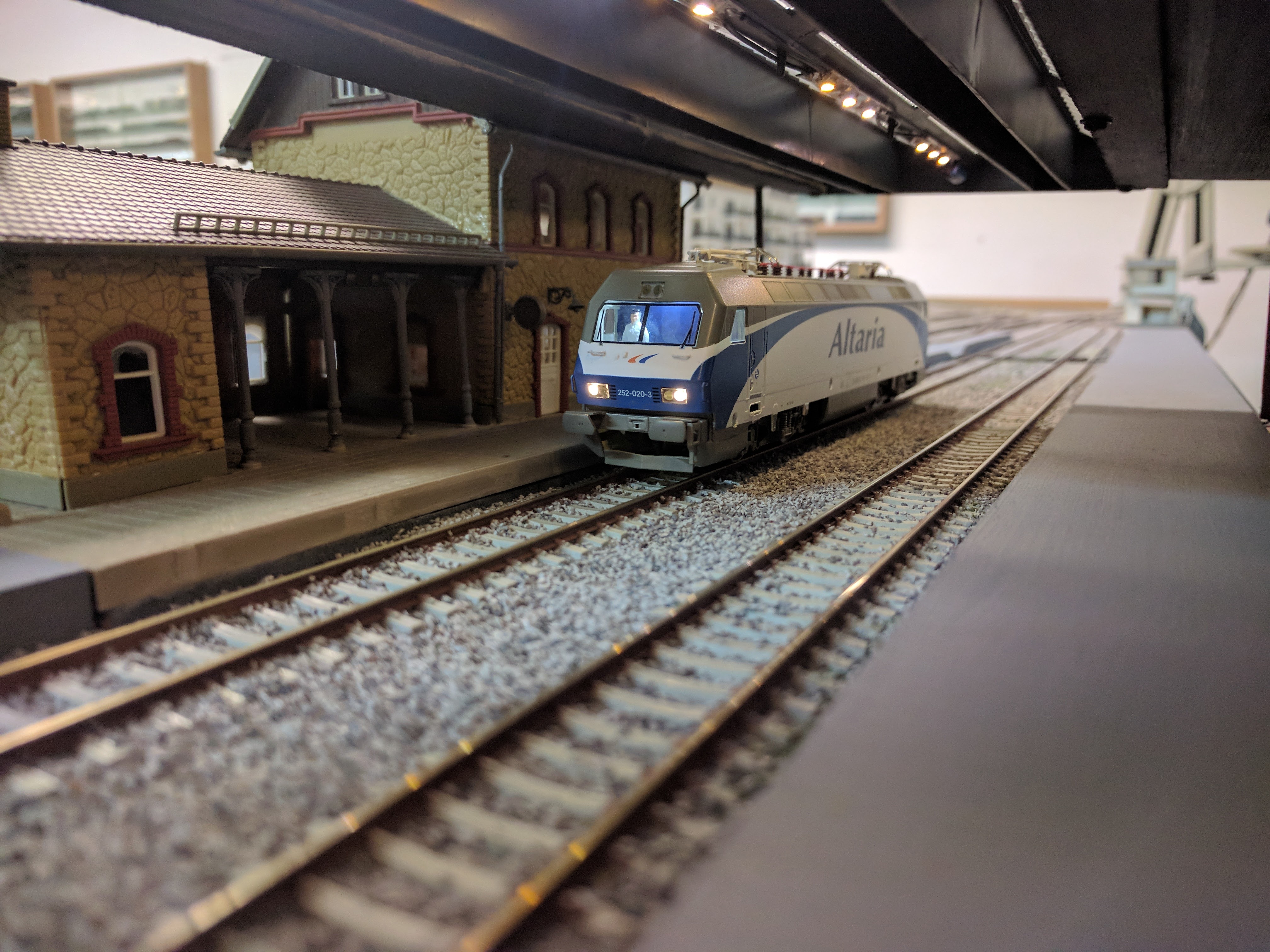

Rescato este hilo de los mas profundo del foro para mostraros una versión más moderna de las mejores en tema luces, esta vez incluimos foco nuevos con dos led 1206, luces inferiores con un tono mas acorde con la realidad y luz en cabina con un led 3528. Aquí el resultado

Enhorabuena, te ha quedado genial.
