Materiales necesarios:
2x transitores BS170
4x diodos 1N4148
Termoretractil
cablecillos finos
soldador y estaño
y un poco de paciencia.
Duracion estimada:
Experto en soldaduras electronicas 1/2 hora
Novato mas paciencia...jejeje

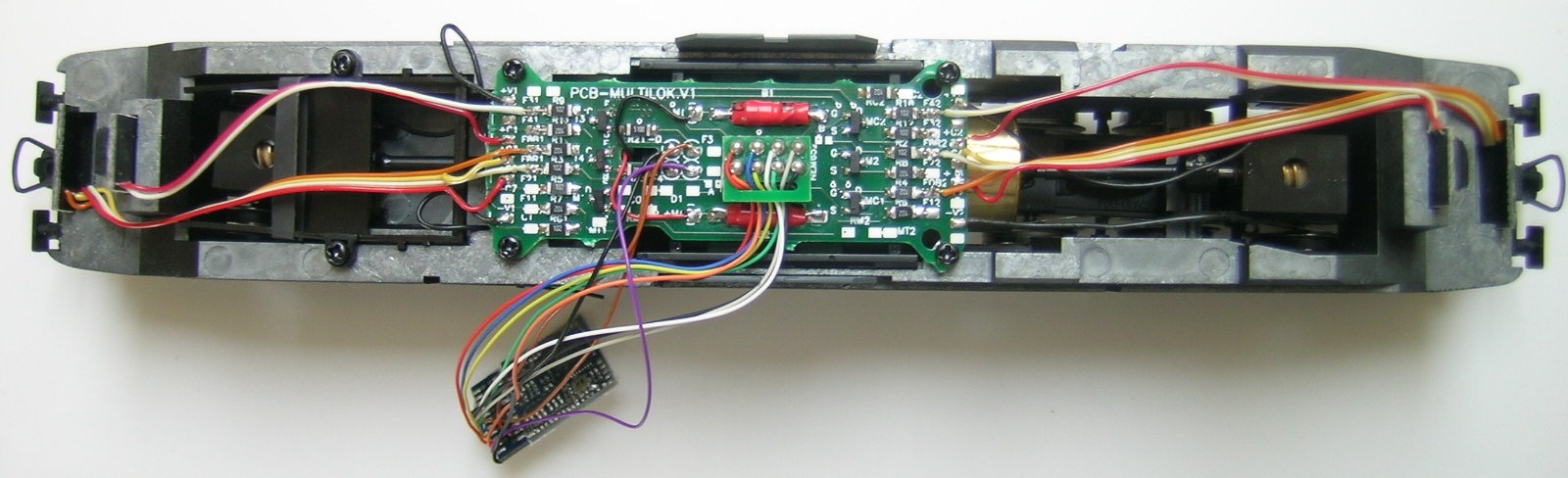

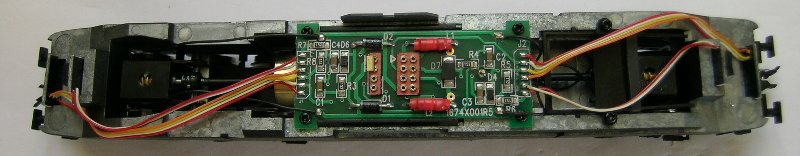

1- primero procederemos a desmontar la carcasa y separar la placa de la locomotora para poder trabajar mejor

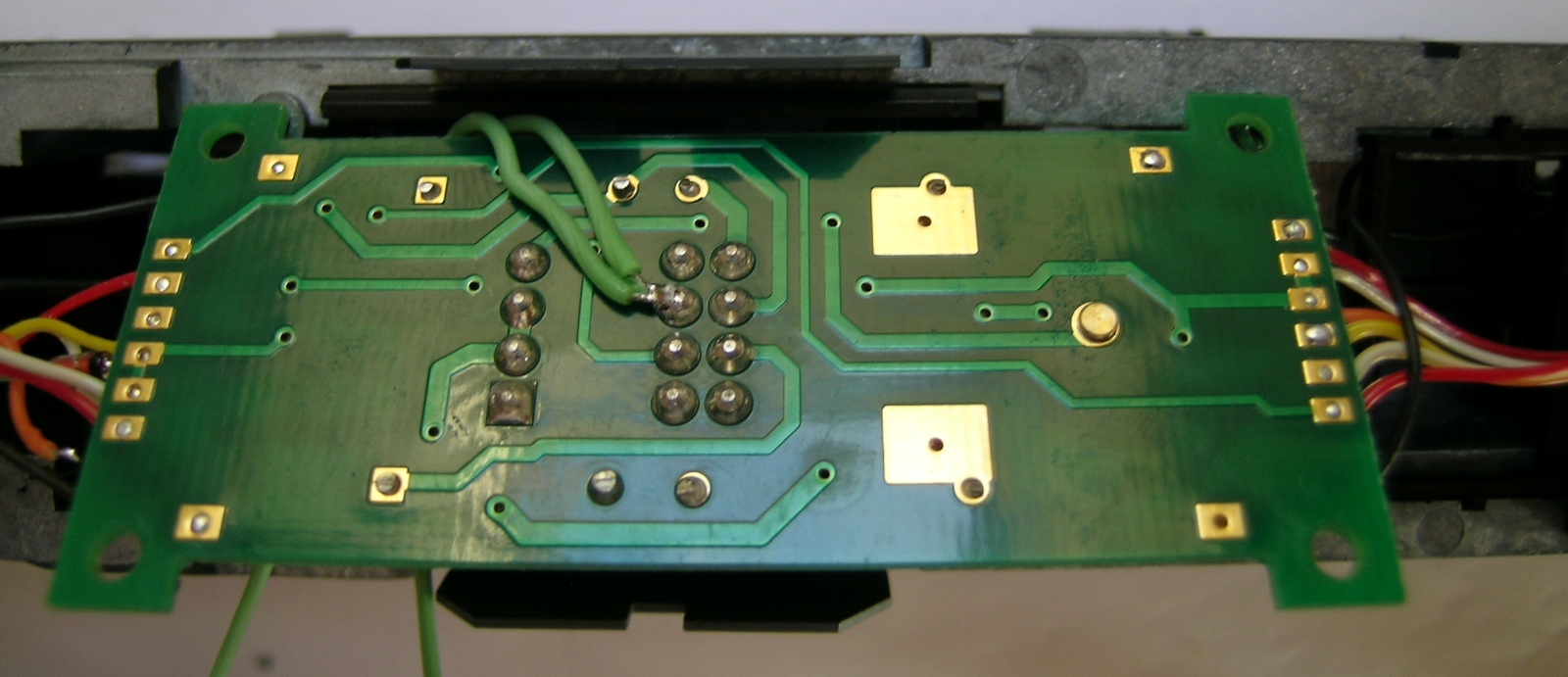

2- Desmontamos la placa principal y soldamos el cablecillo verde para la funcion auxiliar 1.

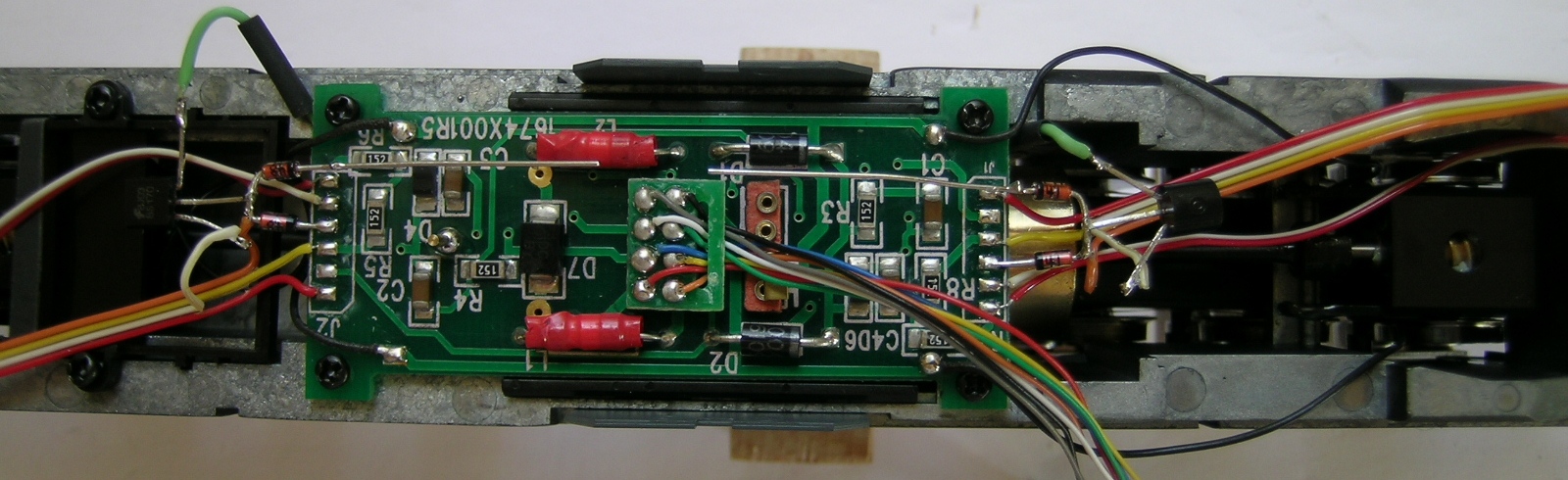

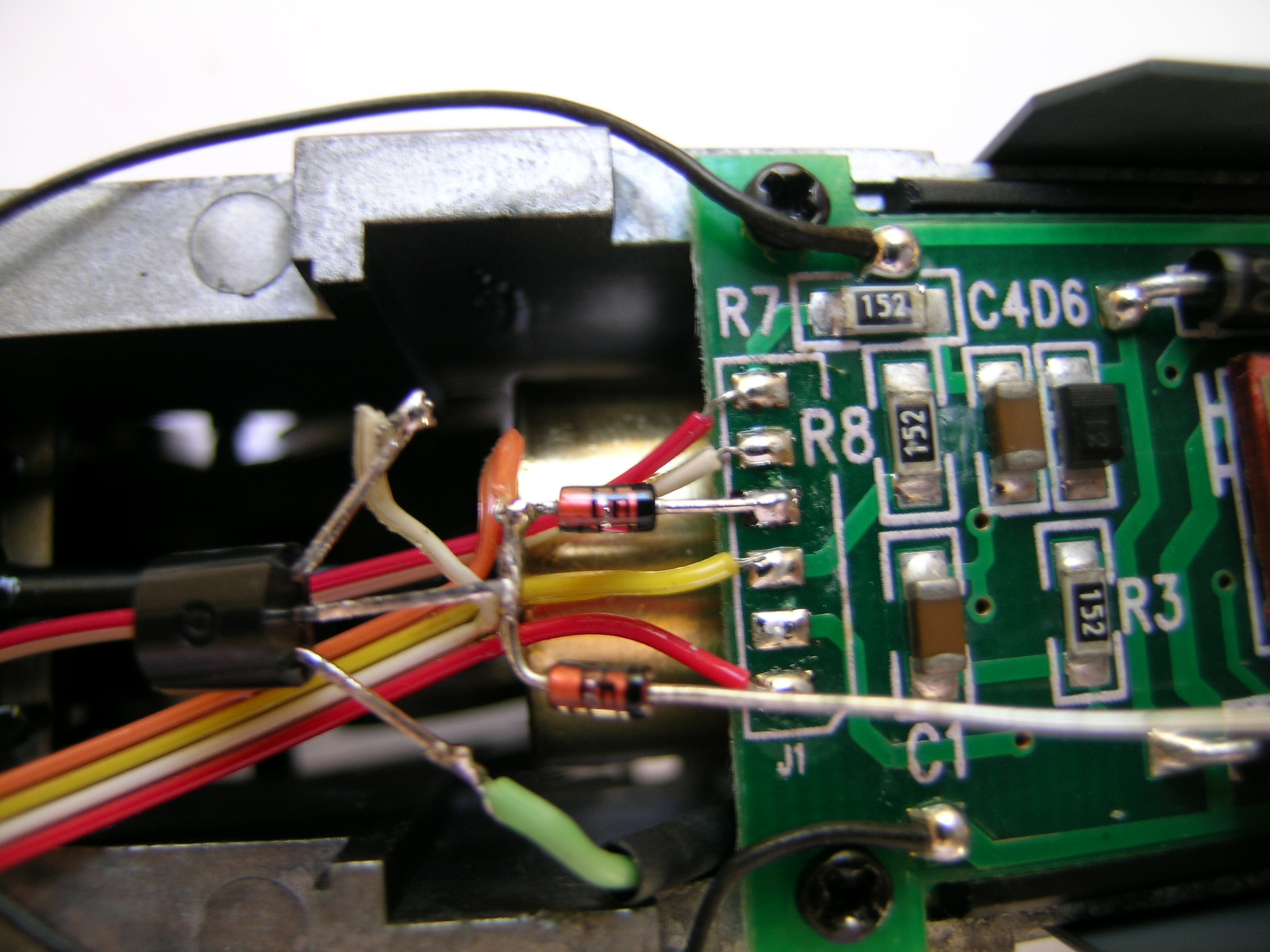

3-Empezamos por uno de las cabinas y desoldamos el cablecillo naranja y uno de los blancos. El primero por la parte de la muesca del conector J1. Soldamos en el hueco del cable naranja un diodo 1N4148 con la marca hacia la placa, en el extremo libre soldamos otro diodo y el cablecillo naranaja y la patilla del medio del transistor (Ver la foto)

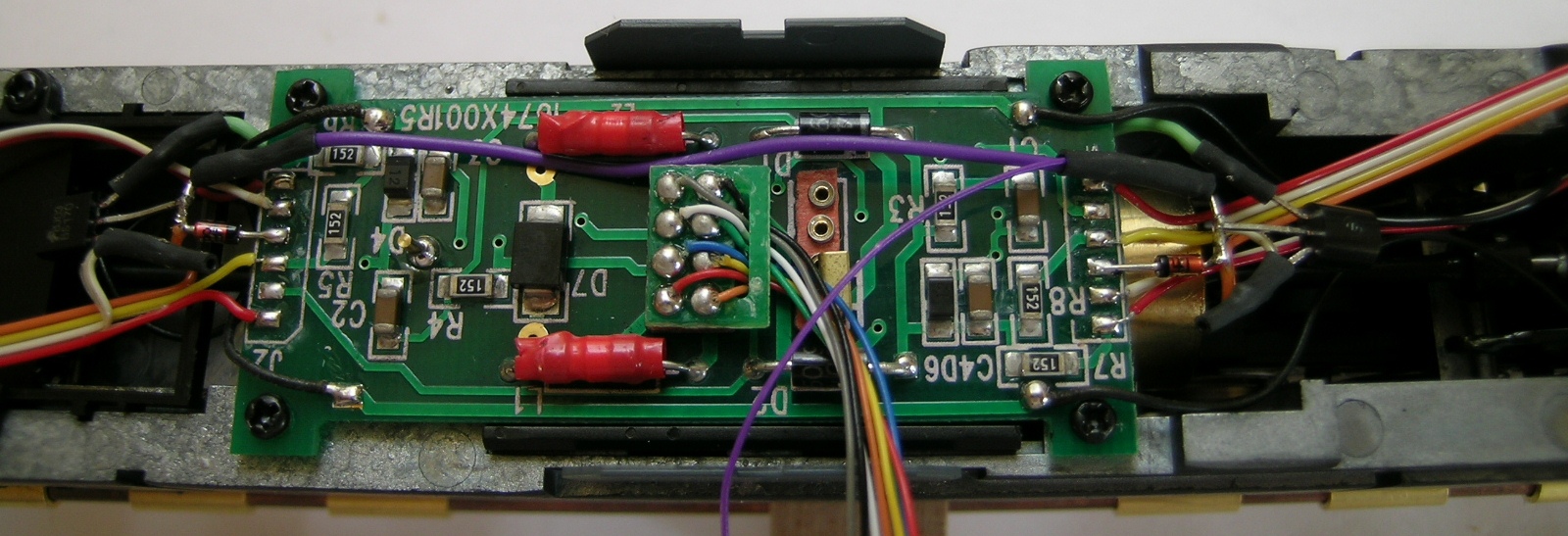

4- Hacemos lo mismo en el lado contrario
5-Soldamos los cablecillos de la funcion 2 (Violeta) a los diodos que nos han quedado sin conectar.

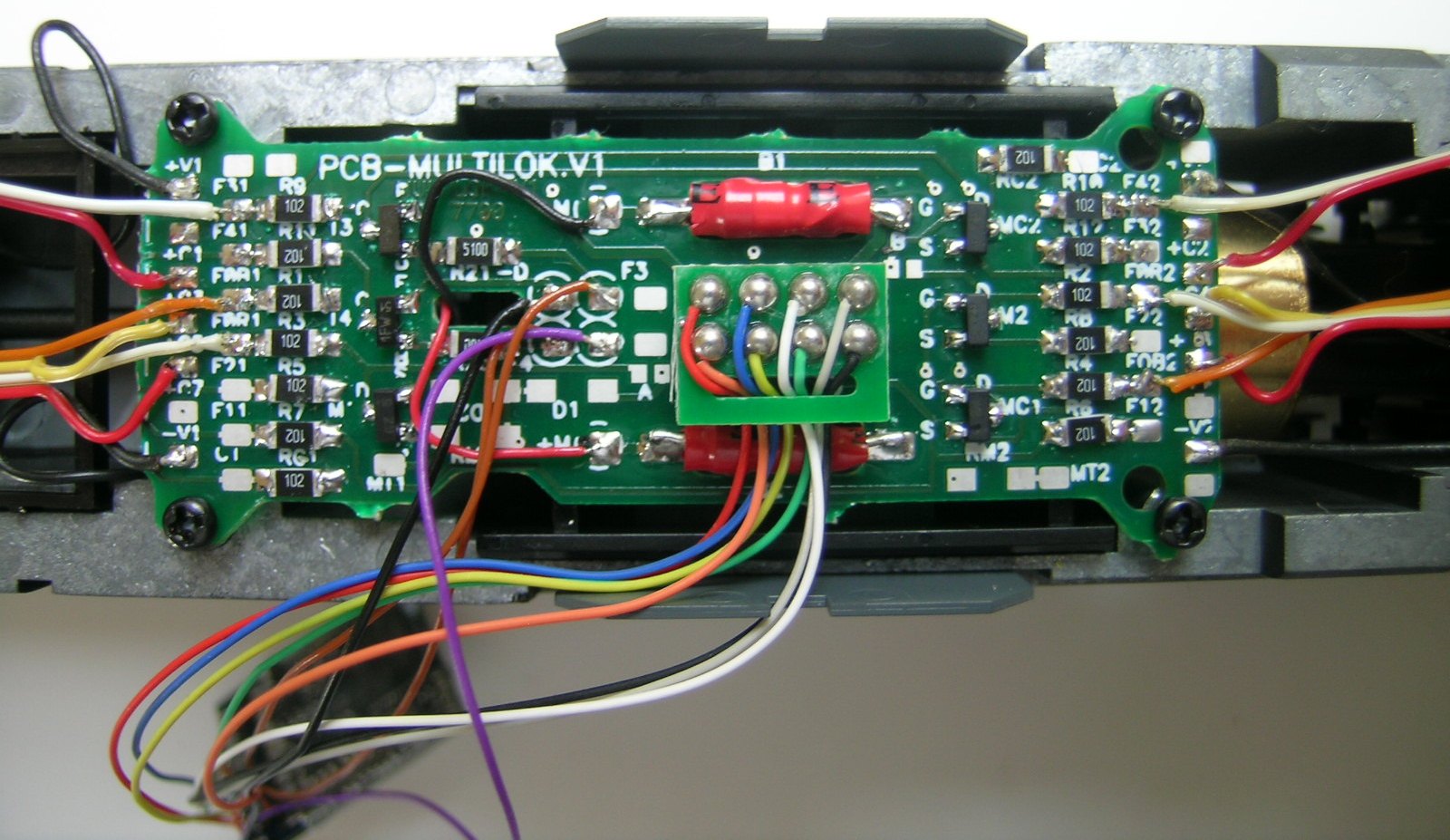

6- Probamos antes de cerrar

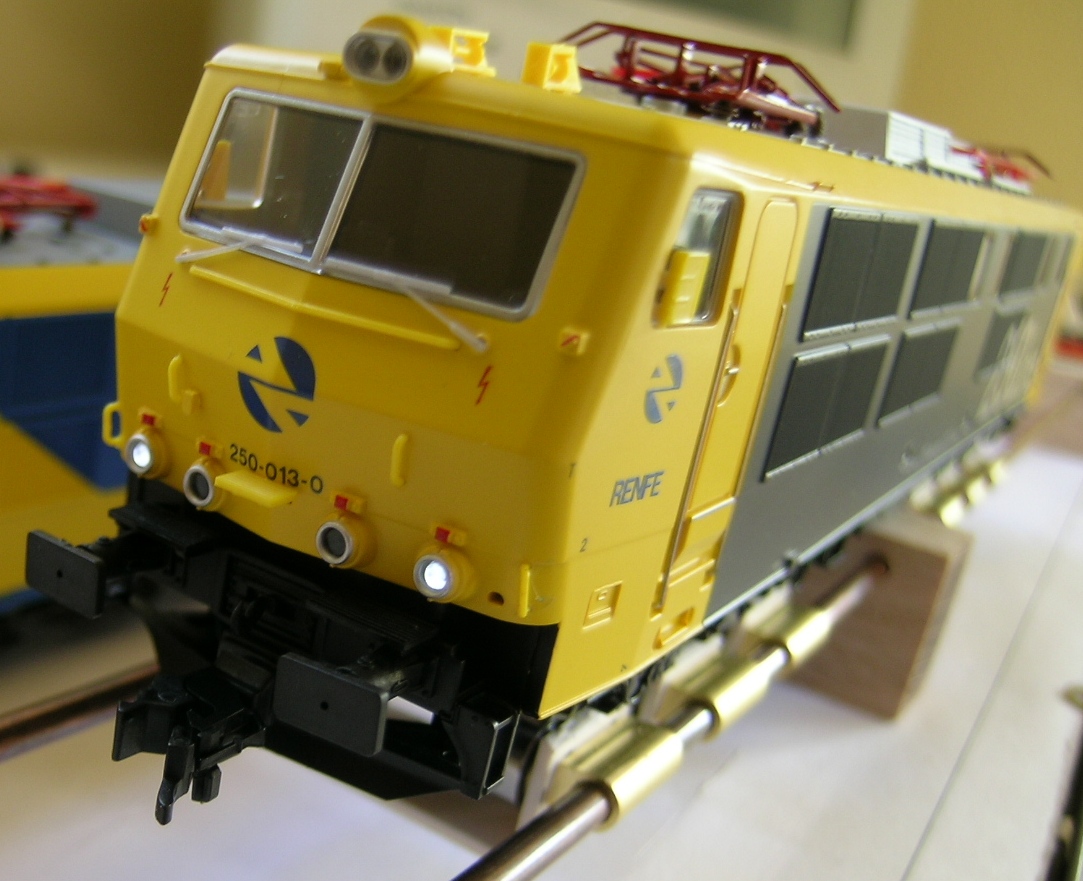

y ya está......la prueba definitiva sobre nuestro magnifico banco de pruebas que aprovecho a estrenar!!!


Saludos
PD: En breve mas......
