Perfiles Vía Doble


Nota 20 Mar 2020 17:26

Desconectado
Mensajes: 213
Registrado: 24 Dic 2009 01:43
Hola!!

Estando de encierro estoy dándole vueltas a un módulo de doble vía. El tema es que no encuentro el perfil, solo de vía única.

Algún forero lo tiene a mano?

Mil gracias.

Saludos.

Nota 20 Mar 2020 17:30

Conectado
Mensajes: 4445
Registrado: 19 Ago 2009 20:39
Busca los perfiles de FREMO que son los mismos.
Si crees que te he servido de ayuda, puedes invitarme a un café alfredpuro (a) telefonica .net

l'Alfred, el Fantito.

Nota 21 Mar 2020 14:32

Desconectado
Mensajes: 213
Registrado: 24 Dic 2009 01:43
Hola,

He encontrado en la web de FREMO el pdf y el dwg para descargar.

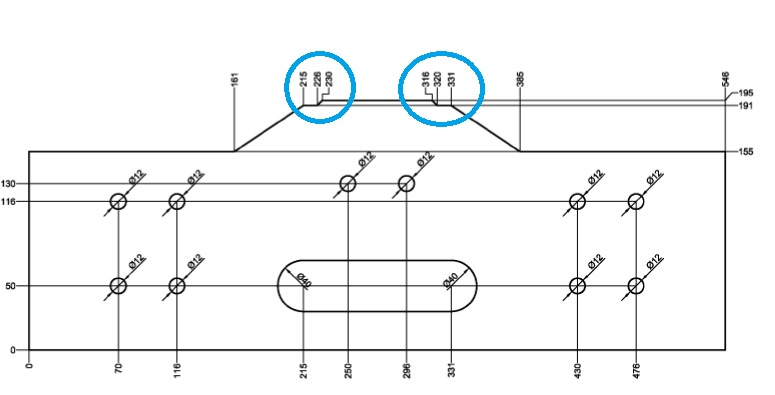

Un par de dudas, las cotas que os señalo en el dibujo:

- Son las distancias a la parte externa del carril?

- Entiendo que será de cada carril al ser vía doble.


Via Doble.jpg
Via Doble.jpg (44.4 KiB) Visto 2257 veces



Gracias.

Nota 21 Mar 2020 18:36

Conectado
Mensajes: 1534
Registrado: 21 Mar 2014 12:52
¿que modelo de perfil es exactamente?
FREMO tiene muchos perfiles.
Las cotas que señalas son de la base 226-230 / 316-320 y de la subbase (215-331)
Las vías hay que centrarlas en las cotas horizontales 250 y 296

Si te fijas, la parte superior de la base tiene 316 - 230 = 86mm y yo no veo reflejados en este esquema los carriles

Por otra parte, el estandar FREMO lo tienes aquí y no veo tu perfil, parece que la vía va en un talud muy alto

Los de vía doble son los H0-2... (el equivalente al que pones es el H0-2E99 el último, para el que hay que tener en cuenta que realmente son dos perfiles, uno alemán y otro holandés por la diferencia de los fosos a los lados de la vía (D-Graben y NL-Graben)

Las vías van centradas en las cotas 250 y 296 (esos agujeros de 12mm marcados en el centro arriba), igual que en el perfil que pones tú.

Un saludo

Nota 21 Mar 2020 19:29

Desconectado
Mensajes: 213
Registrado: 24 Dic 2009 01:43
Vale, ya lo he pillado, mi duda era respecto el eje de vía y es justo la cota del centro de los agujeros.

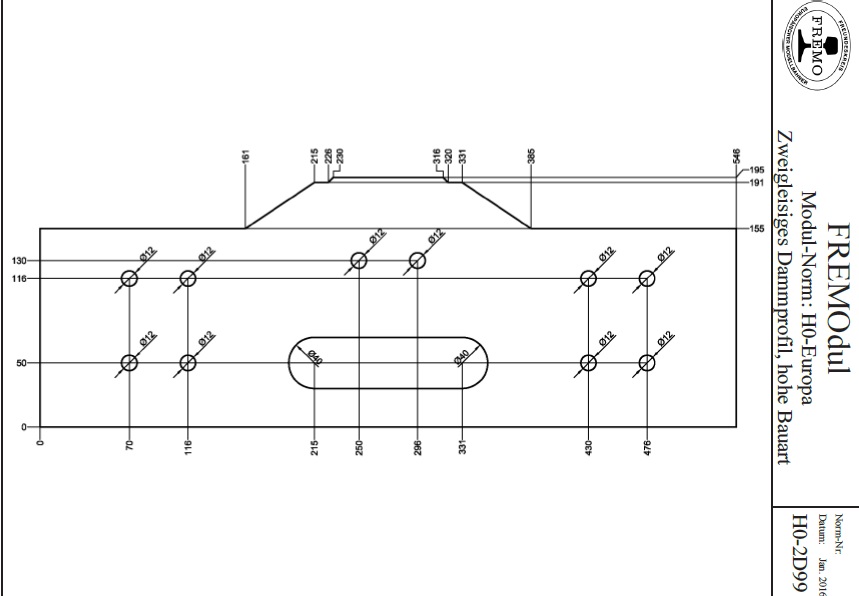

El perfil es el 2D99 de la web de FREEMO
https://www.fremo-net.eu/fremo-in-europ ... eigleisig/

Via Doble.jpg


Otra duda, la diferencia de cota entre 191 y 195 es para colocar el corcho como base de vía?

Gracias de nuevo!!

Saludos.

Nota 03 May 2020 15:14

Desconectado
Mensajes: 11887
Ubicación: Madrid
Registrado: 11 Jul 2008 00:10
Recuerda que los módulos AMFT son solo vía única, de unirte, tendrías que hacer una transicion y poner desvios en los extremos


S2
s2 desde Madrid
