TUTORIAL Economato SSC 609 y SSC 626

A continuación utilizaremos otra referencia de Evergreen, es la ref: 9010. son planchas lisas por las dos caras y son tan finas como un folio.

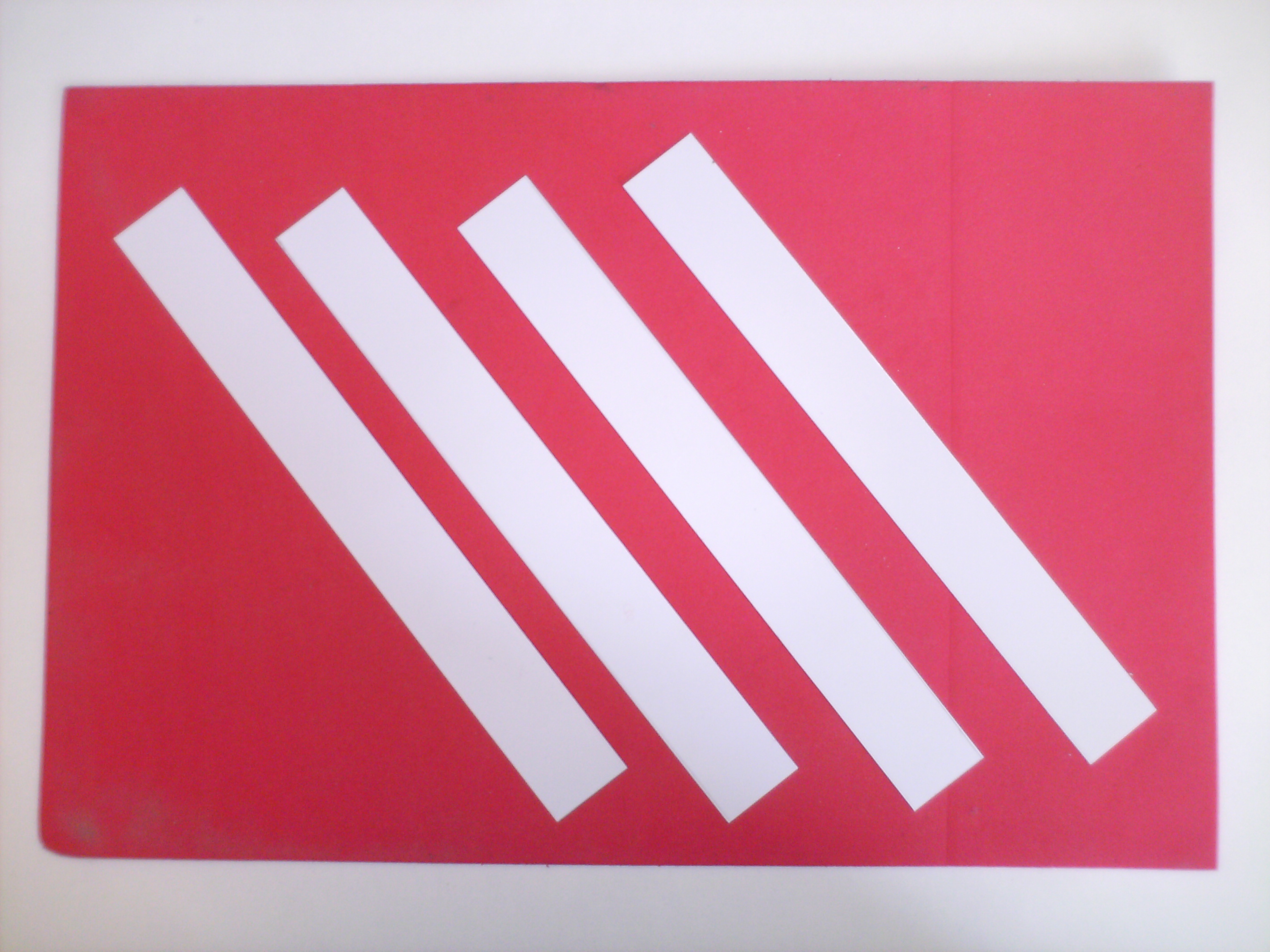

Y cortamos 4 piezas con medidas 19 cm x 2,2 cm.

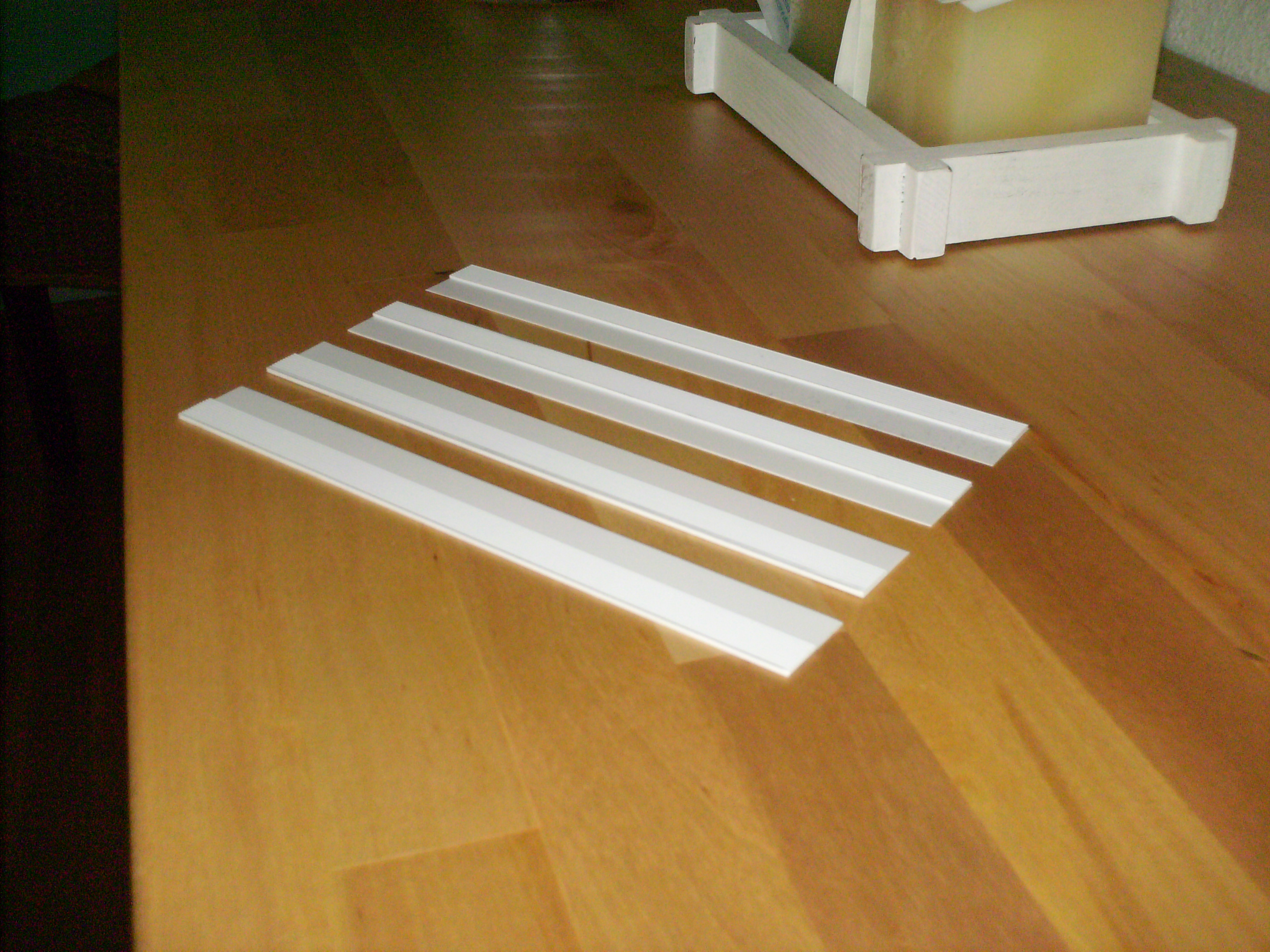

Ahora pegamos las planchas onduladas que teníamos cortadas a las planchas anteriormente citadas (las mas finas ref: 9010) como se ve en la imagen. Cogiendo un lado como referencia.

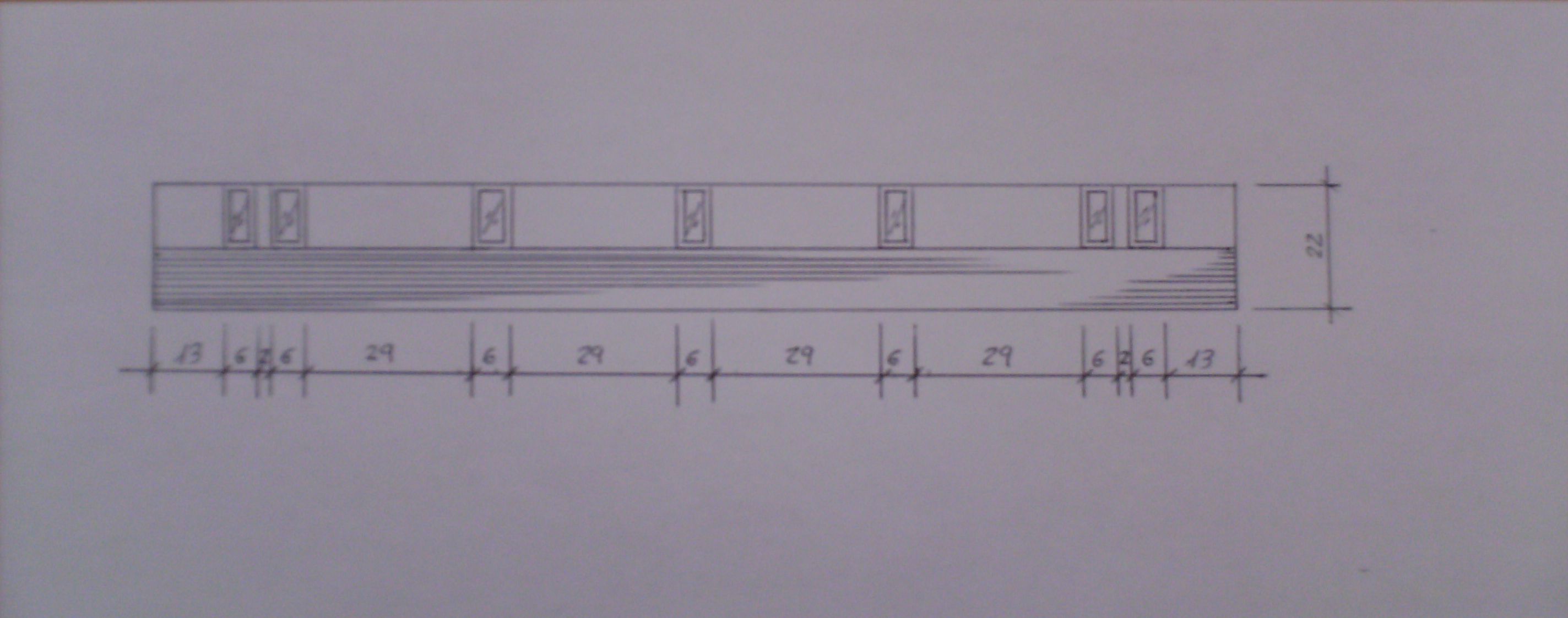

He preparado un croquis con medidas para saber donde colocar las planchas lisas del lateral y las ventanas.
Al no tener planos del modelo, las he deducido viendo fotos del vehículo a ojo. (no me habré ido mucho, no.)
Este es el del Economato autoservicio.

Ahora con las tiras de Evergreen que teníamos anteriormente preparadas (ref: 9020) cortamos los trocitos con la ayuda de regla, escuadra y cartabón segun las medidas del croquis.
Lijamos las partes por donde hemos pasado el cutter y empezamos a pegarlas de los extremos para dentro, es decir pegaremos primero las piezas de 13 mm, pondremos una ventana (NO LAS PEGAMOS) y luego las piezas de 2mm, colocamos otra ventana ( lo mismo, sin pegarla) y haremos una prueba a partir de aqui sin pegar nada por si tenemos que acortar las 4 piezas de medida 29 mm algun milímetro, es decir vamos hacer un ajuste de éstas con las ventanas para que no nos quedemos cortos o largos y todo quede perfecto.
Una vez hecho esto pegamos las cuatro piezas de 29mm.

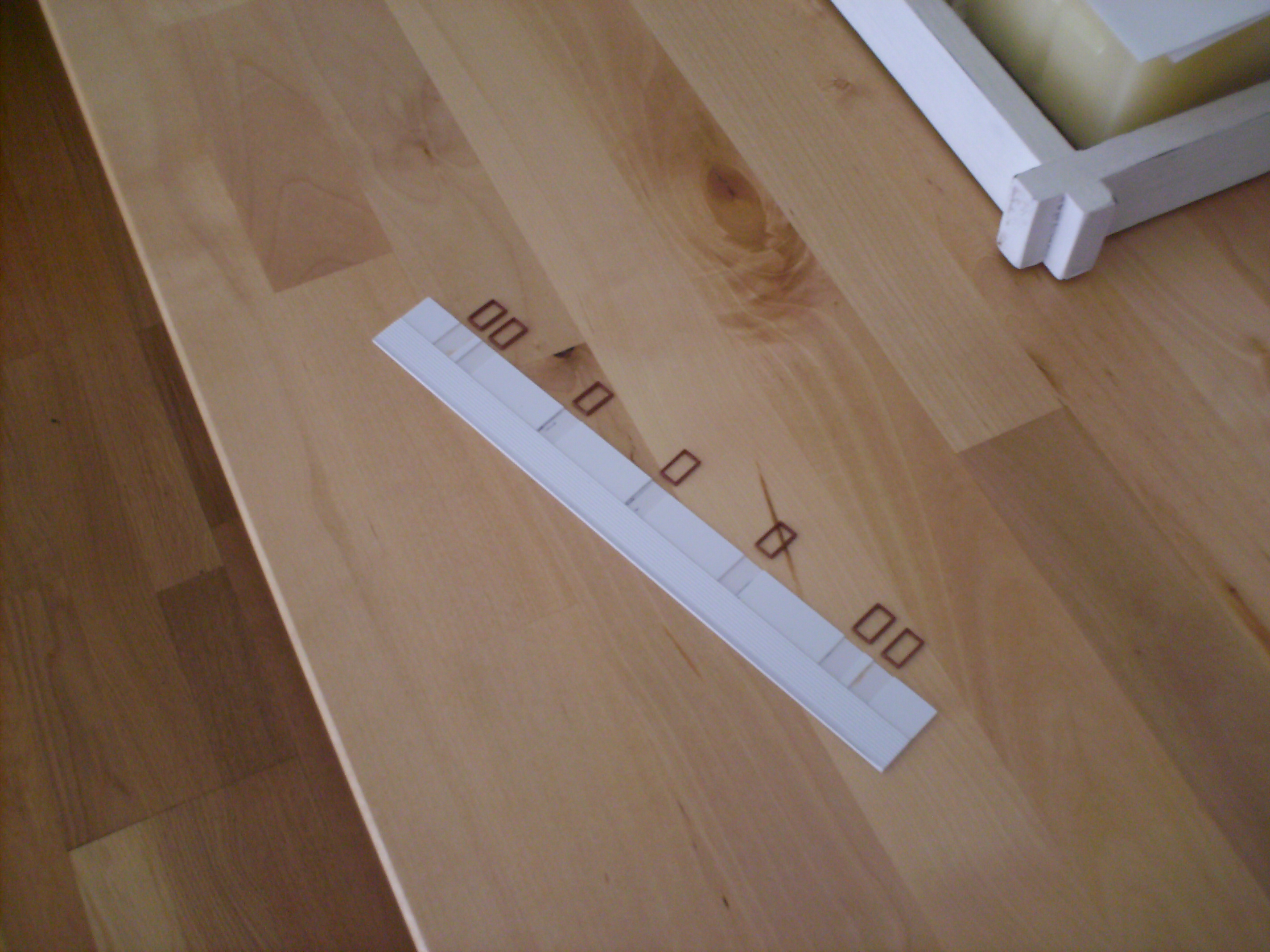

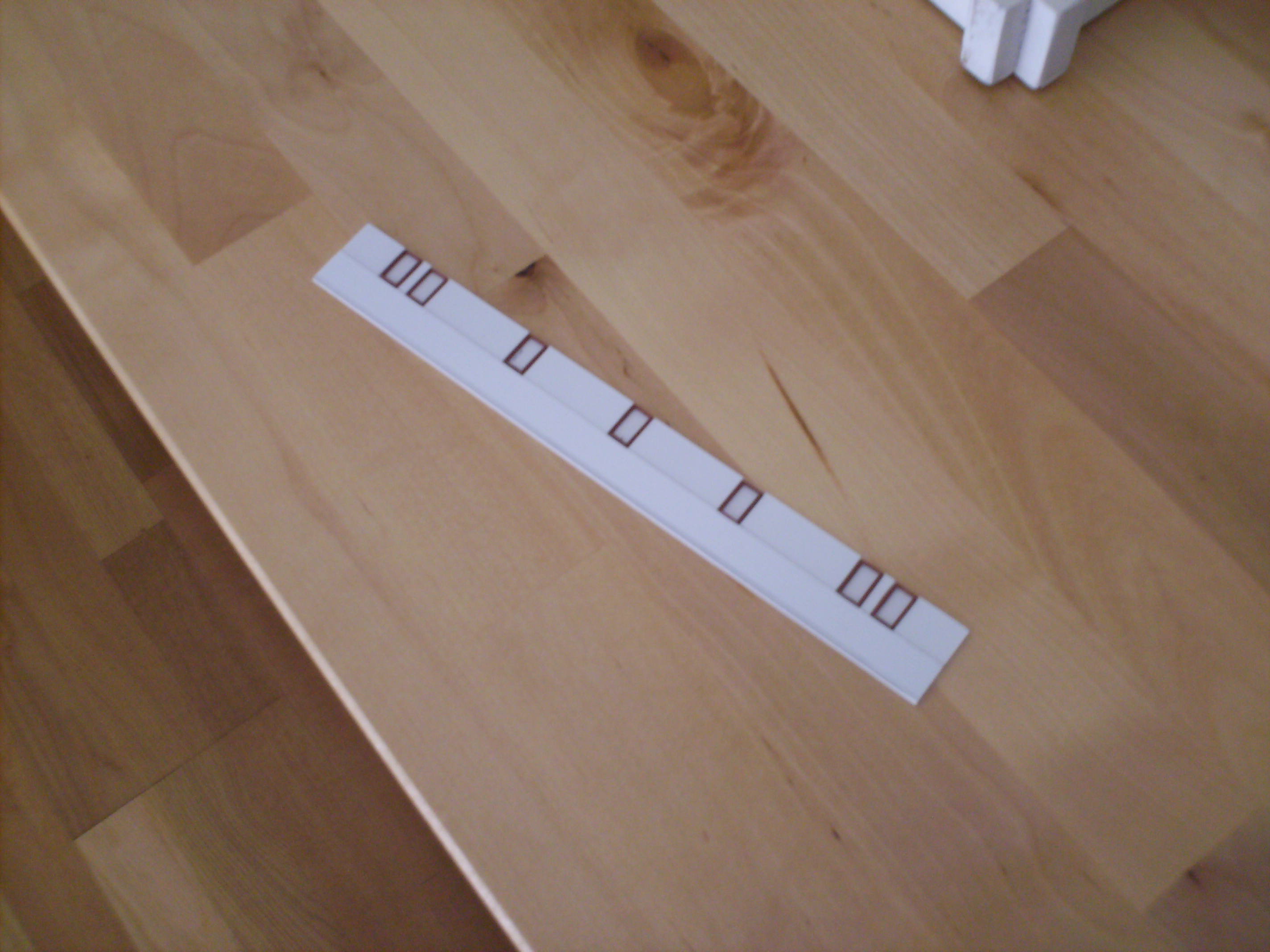

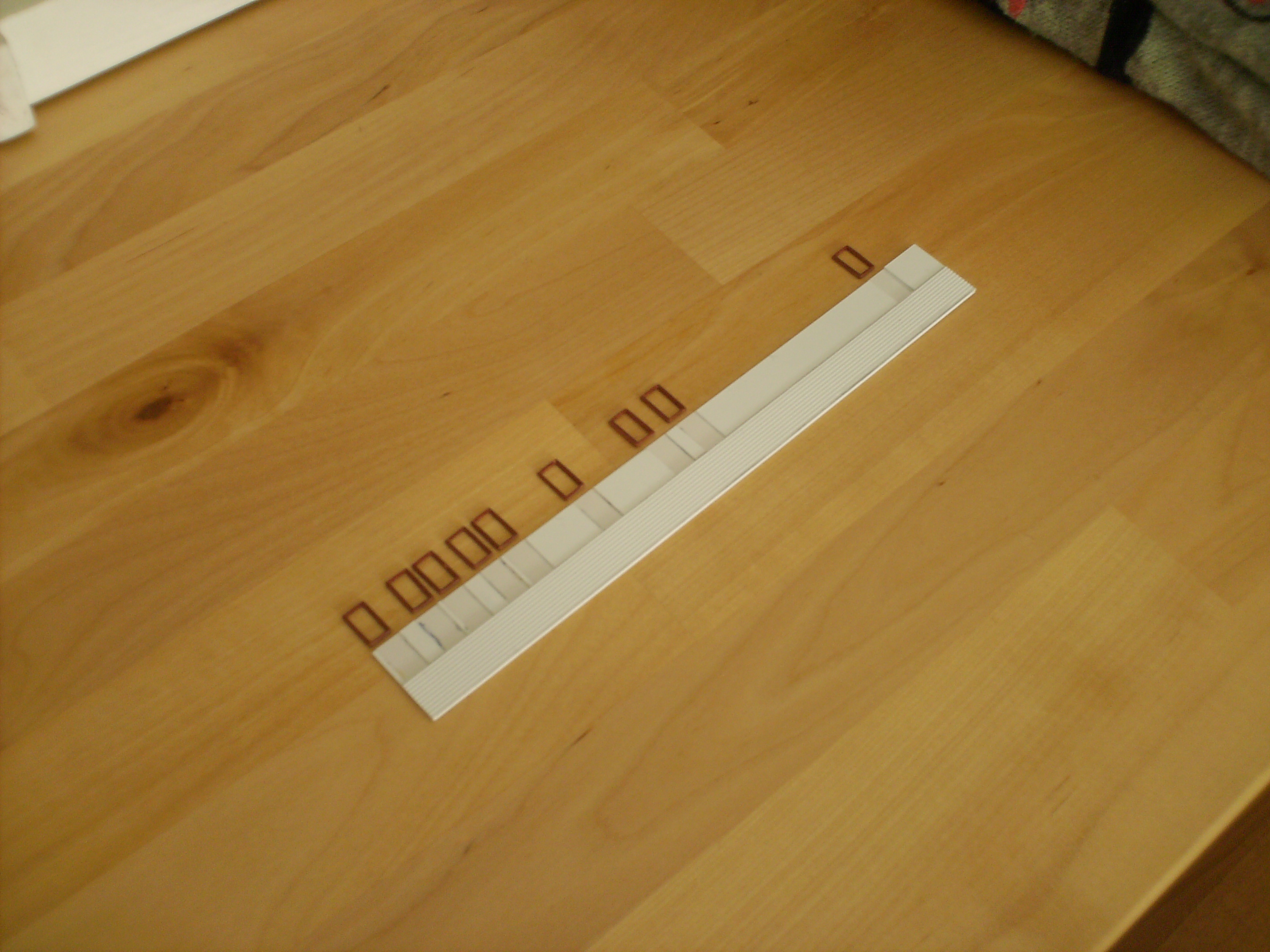

Una vez acabado y poniendo las ventanas en sus huecos (sin pegarlas) queda así.
Las ventanas no las quiero pegar ahora por que llevo idea de pintarlas por separado y con las carrocerías pintadas de azul las pegaré al final. Asi quedarán con un acabado mas limpio.

[241-2001]

Que buena pinta tiene esto...

s2

y bien explicadito para que no " aiga" errores...

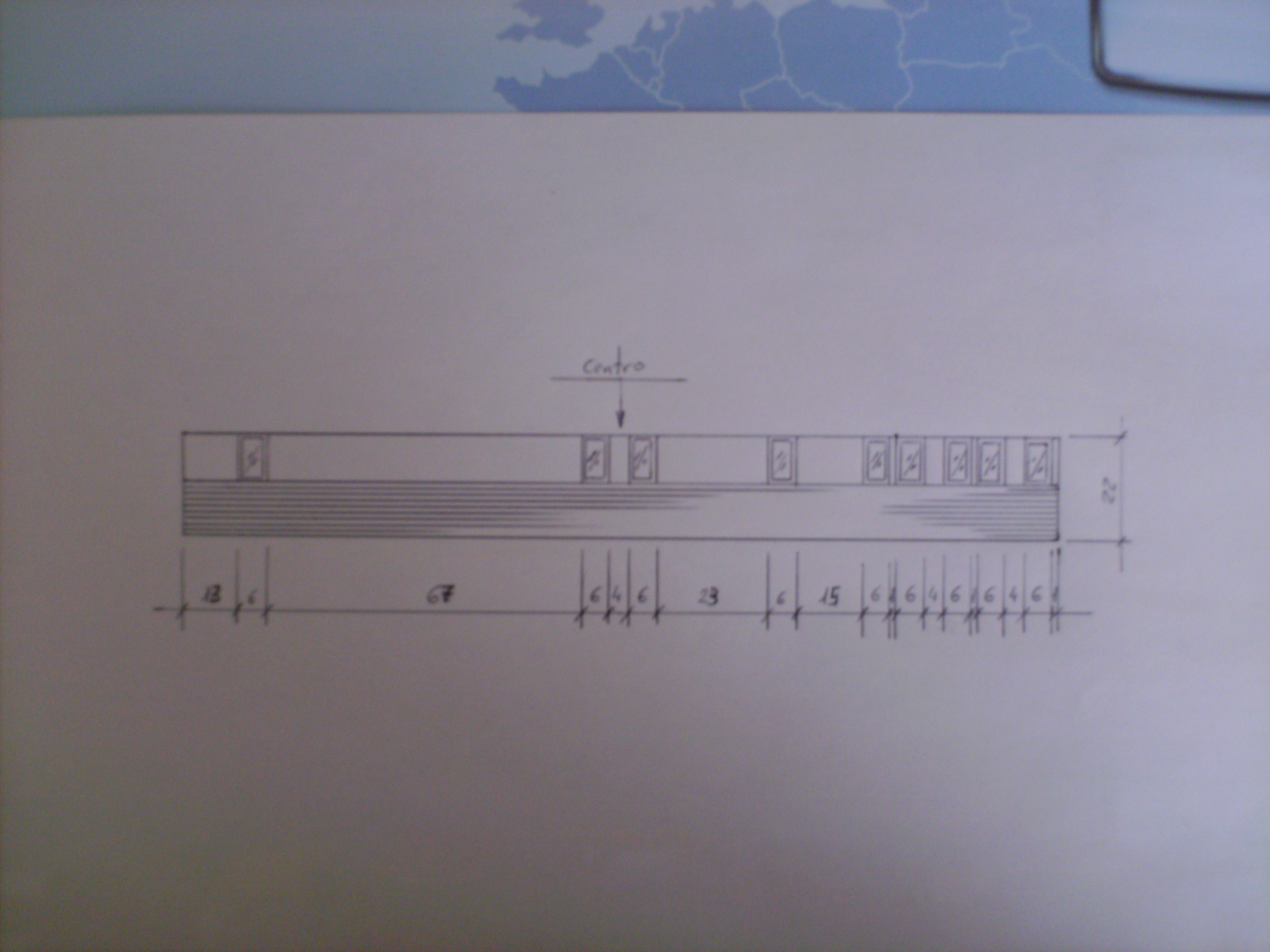

Y éste es el croquis del Economato almacen, aplicaremos el mismo procedimiento que el anterior.

NOTA IMPORTANTE:
Hay que hacer un lateral como el del croquis pero en el otro lado la disposición de las ventanas son al reves.

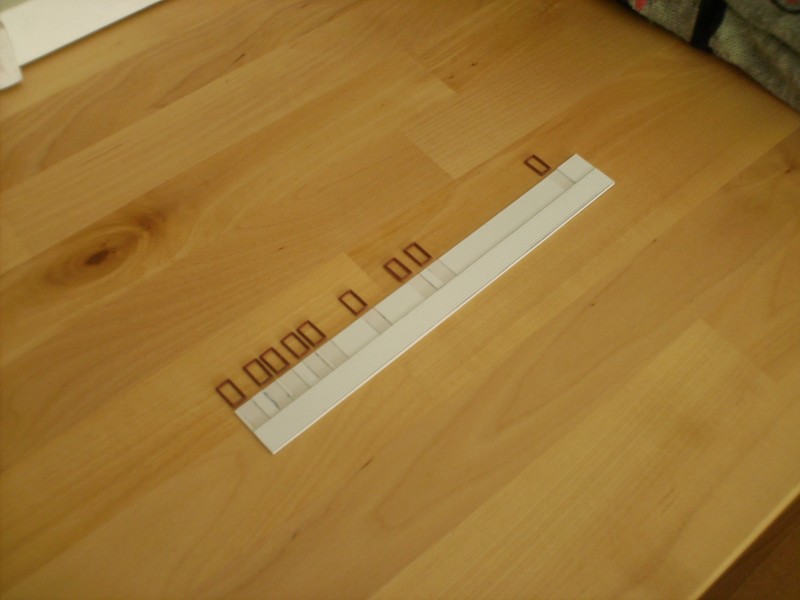

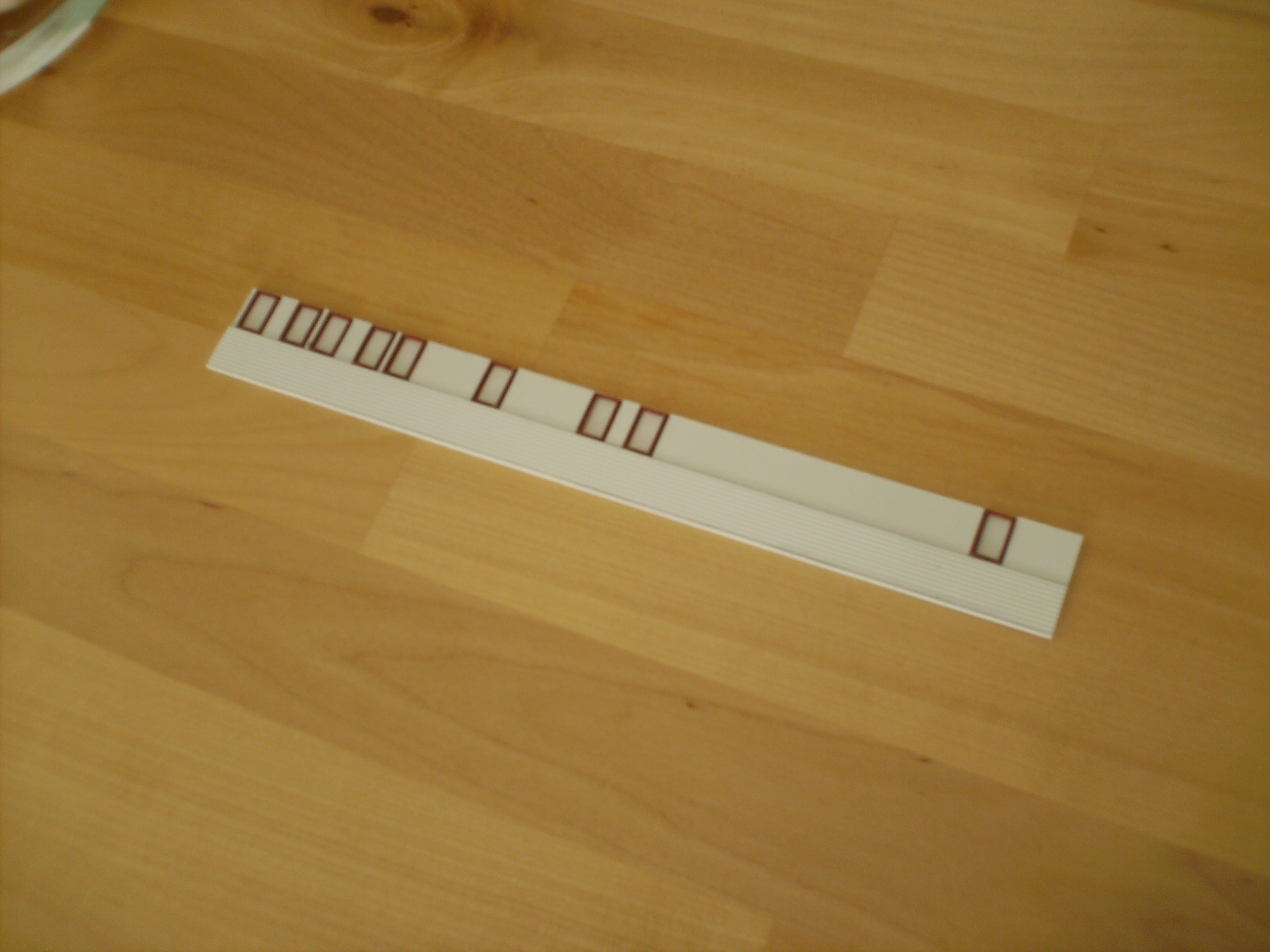

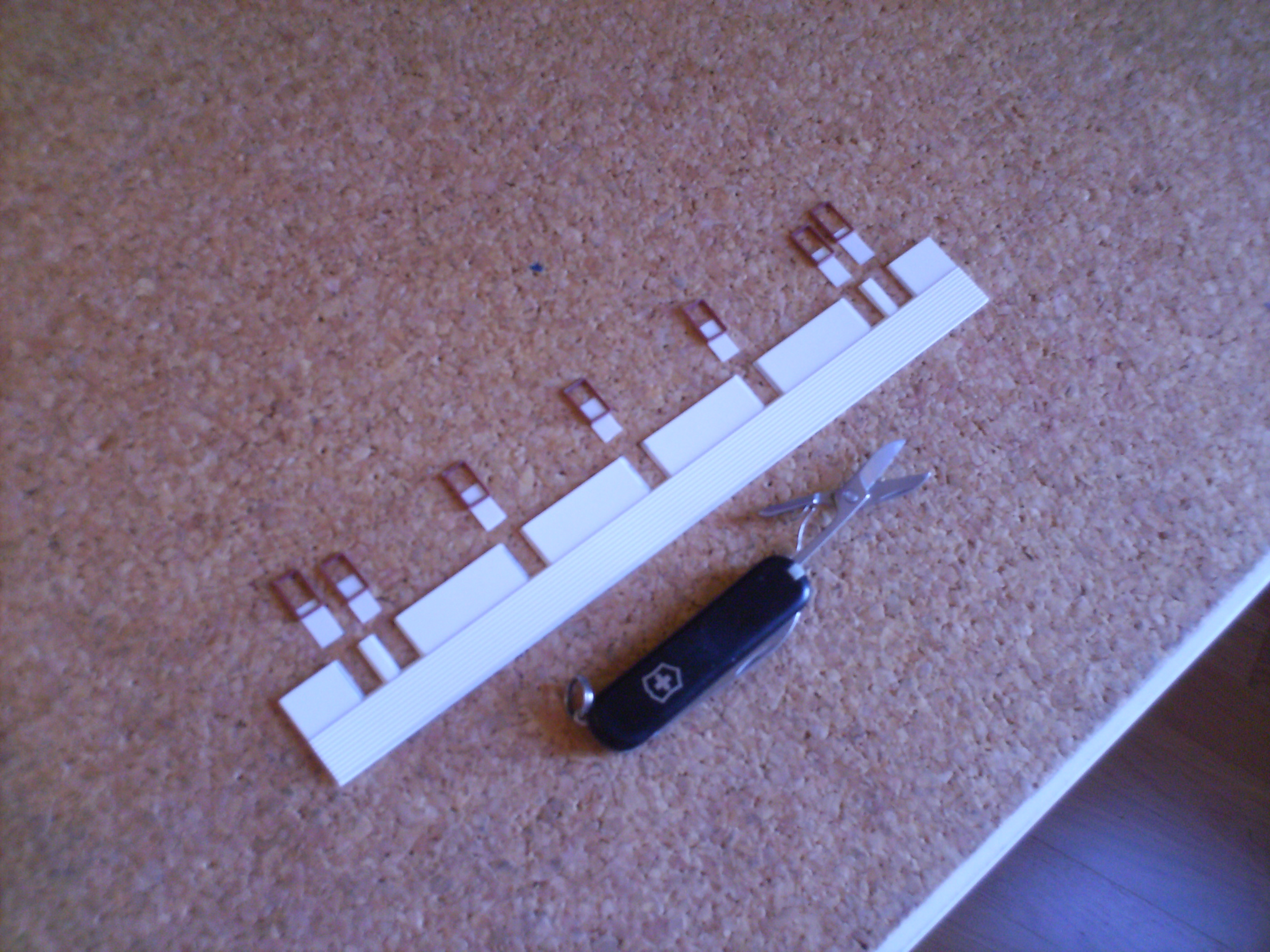

Y este es el acabado del lateral del economato almacen. Concretamente es el del lado contrario al del croquis.

Y ya por último para terminar, recortamos el interior del hueco donde va alojada cada ventana con la astucia de hacer un recorte un poco mas pequeño para que podamos pegar la ventana y se sostenga.

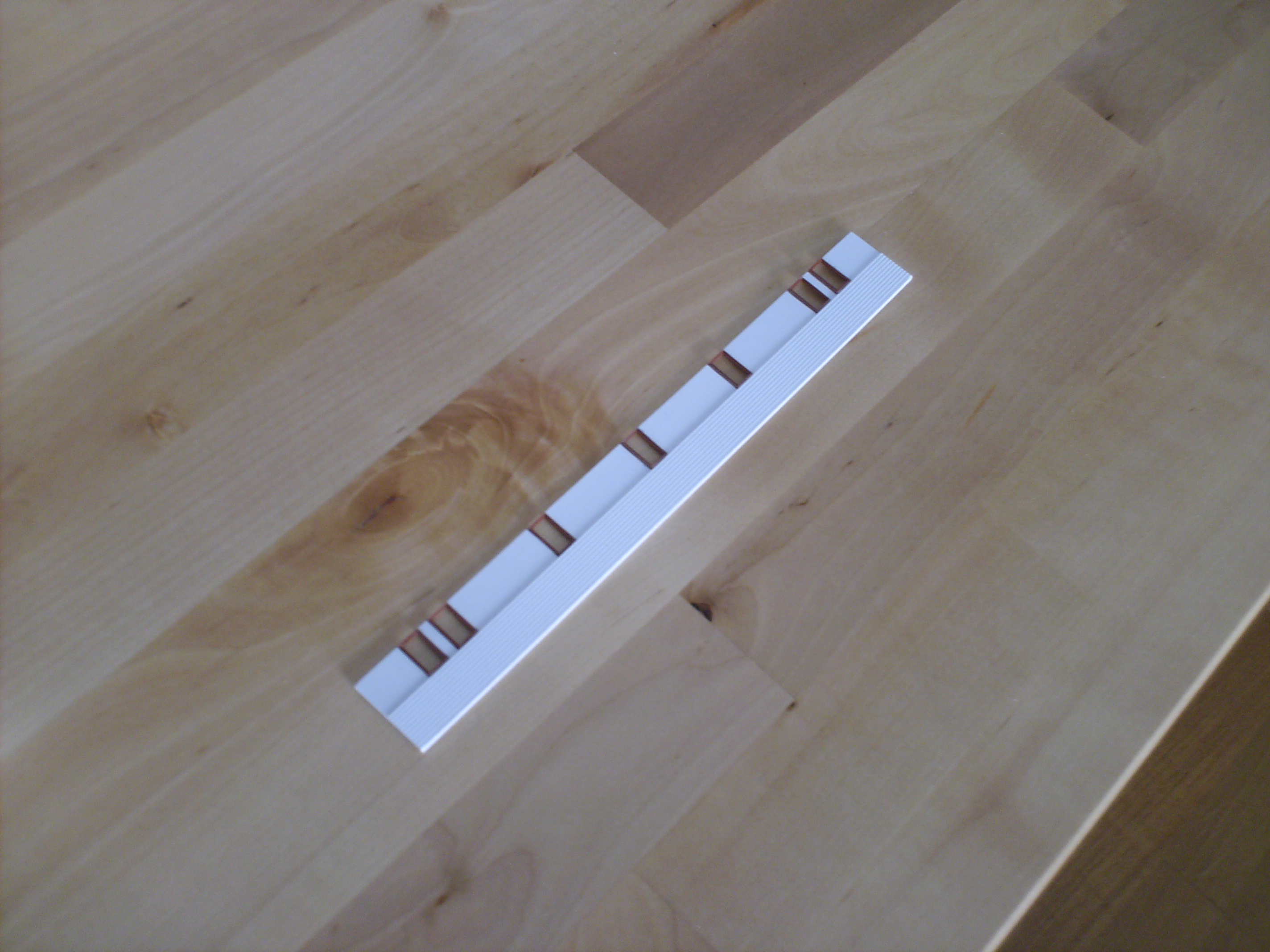

El acabado definitivo de uno de los laterales es así.

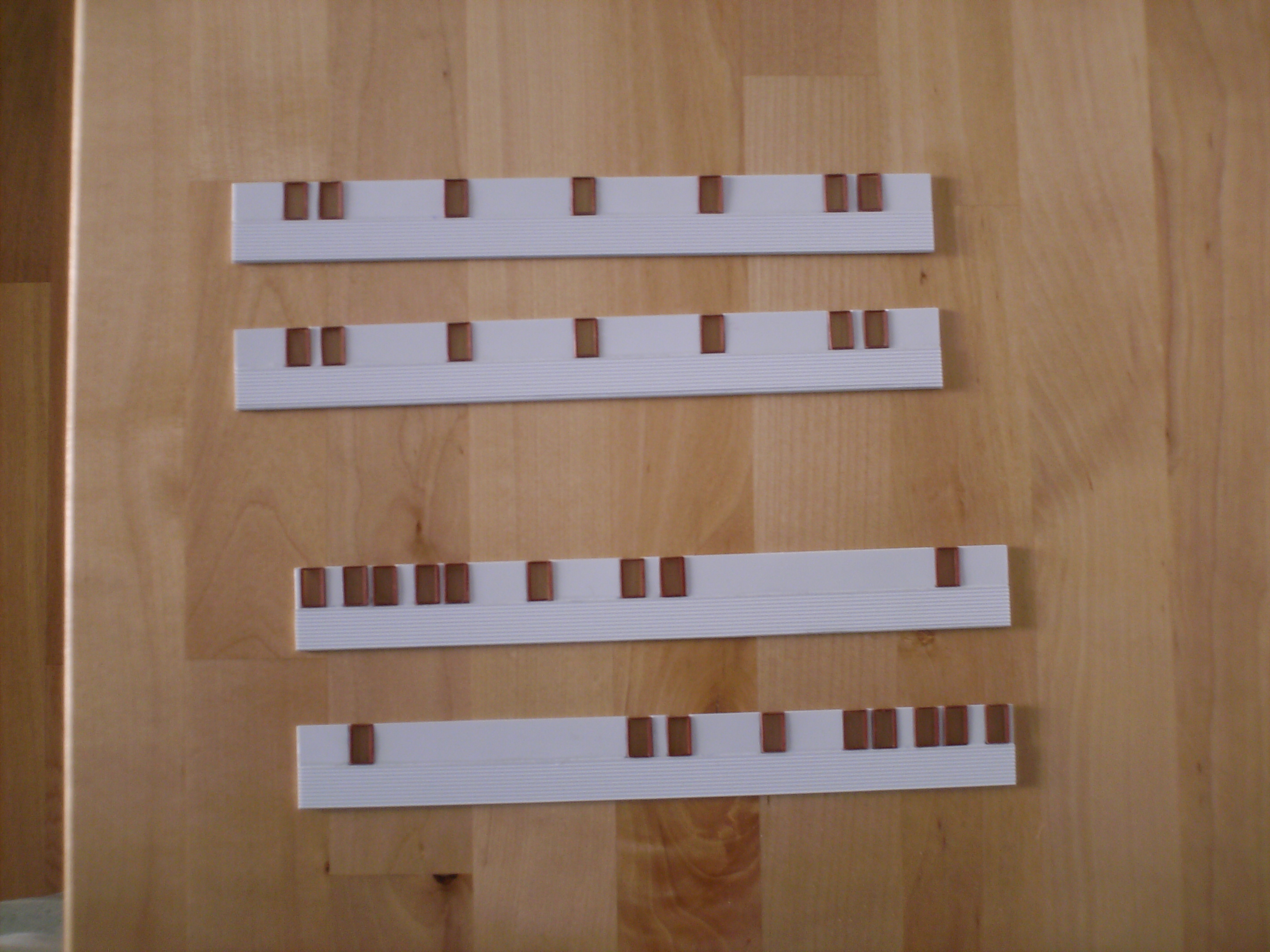

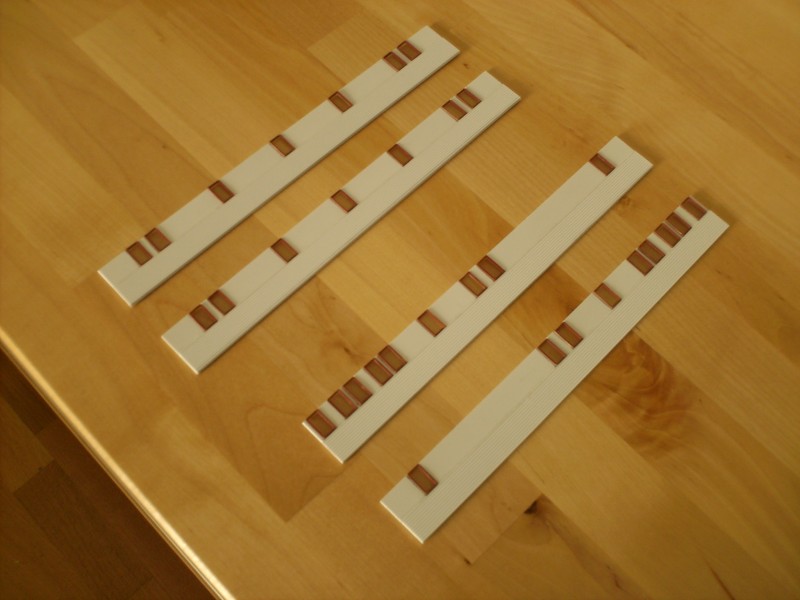

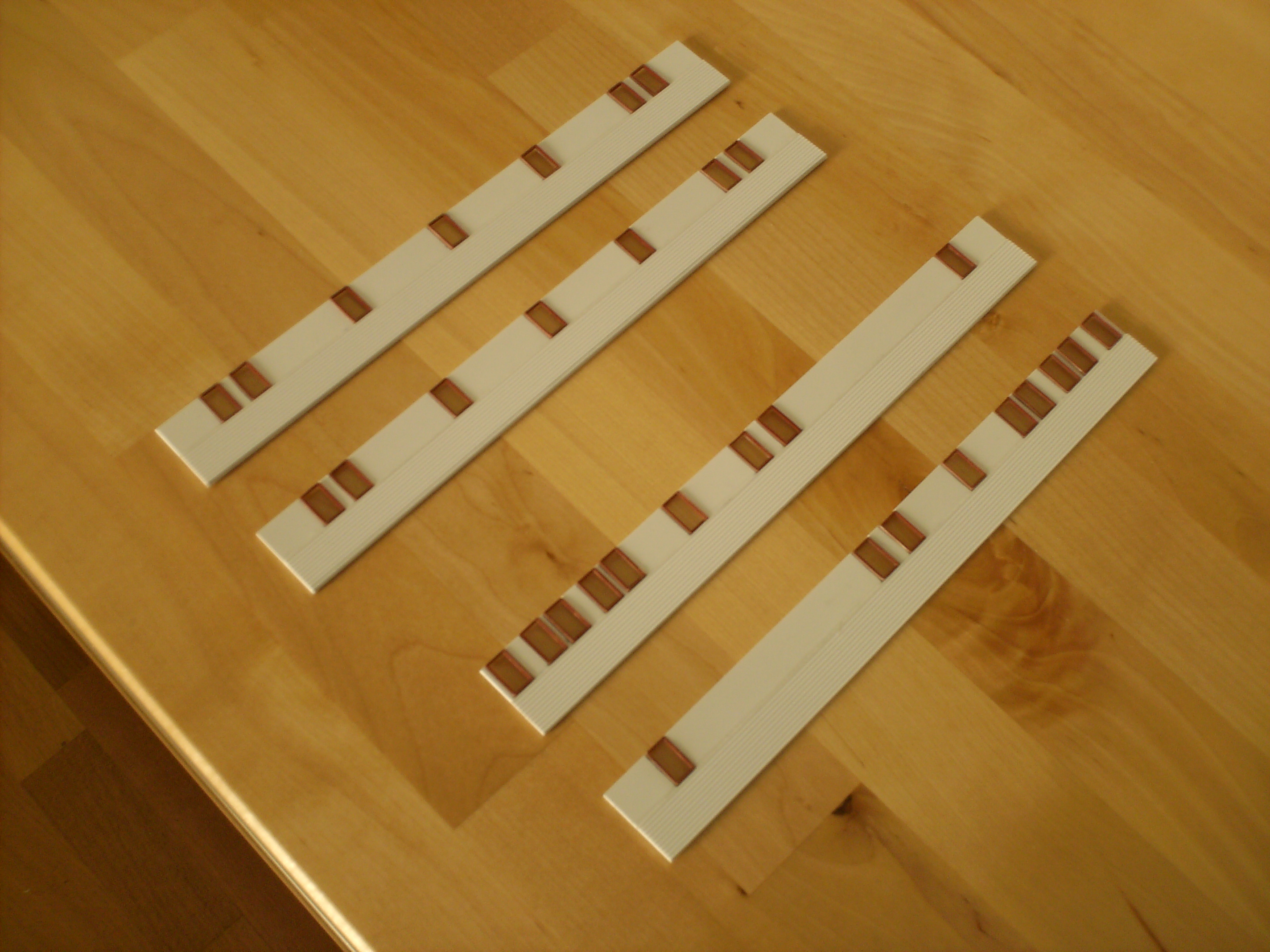

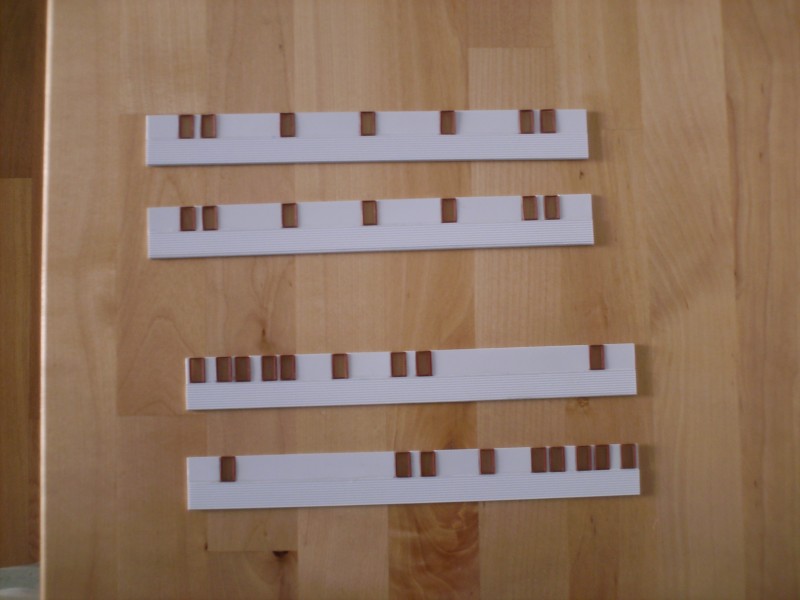

Aspecto definitivo de los 4 laterales terminados, con sus ventanas superpuestas.

Vamos con los testeros.

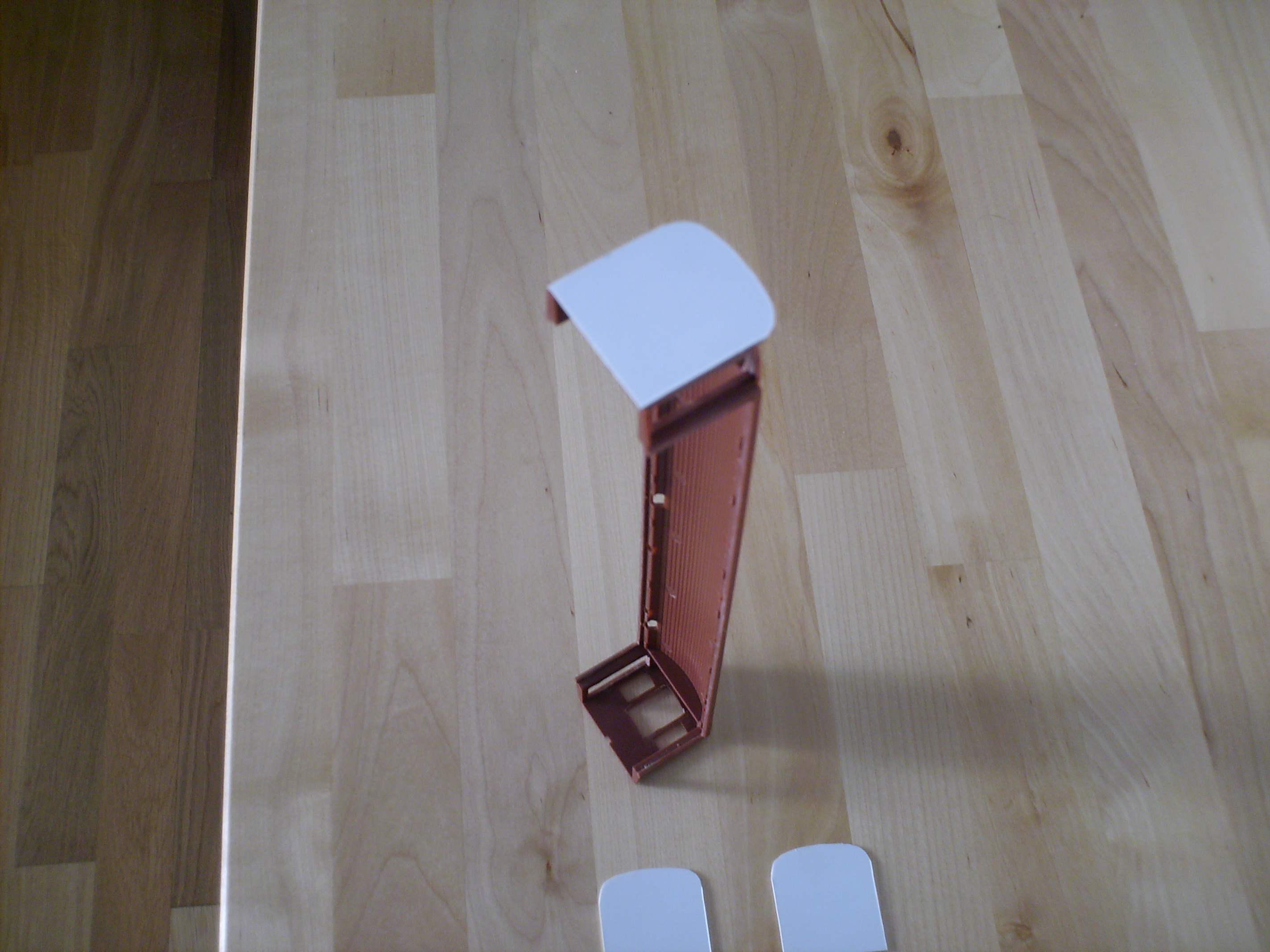

dibujamos el contorno del testero en evergreen ref: 9020, cortamos y enrasamos a los bordes del testero original del vagon.

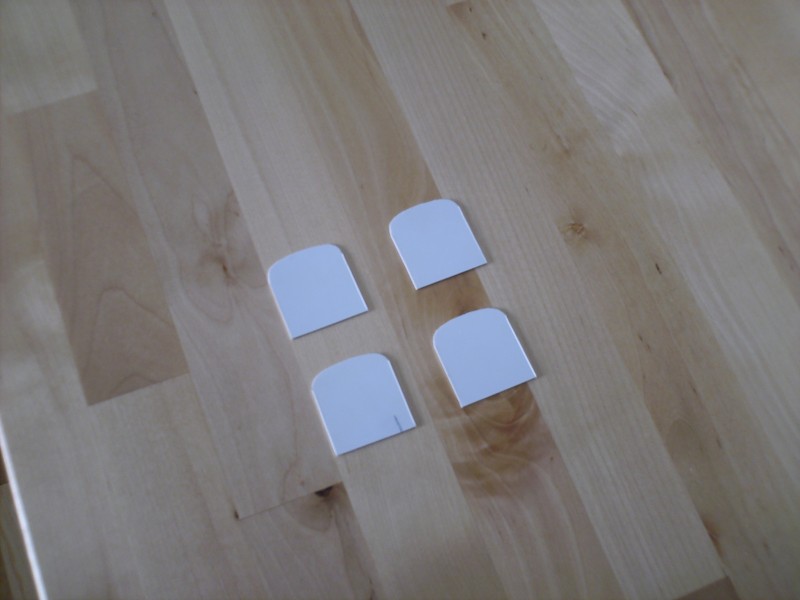

Los 4 testeros ya recortados.

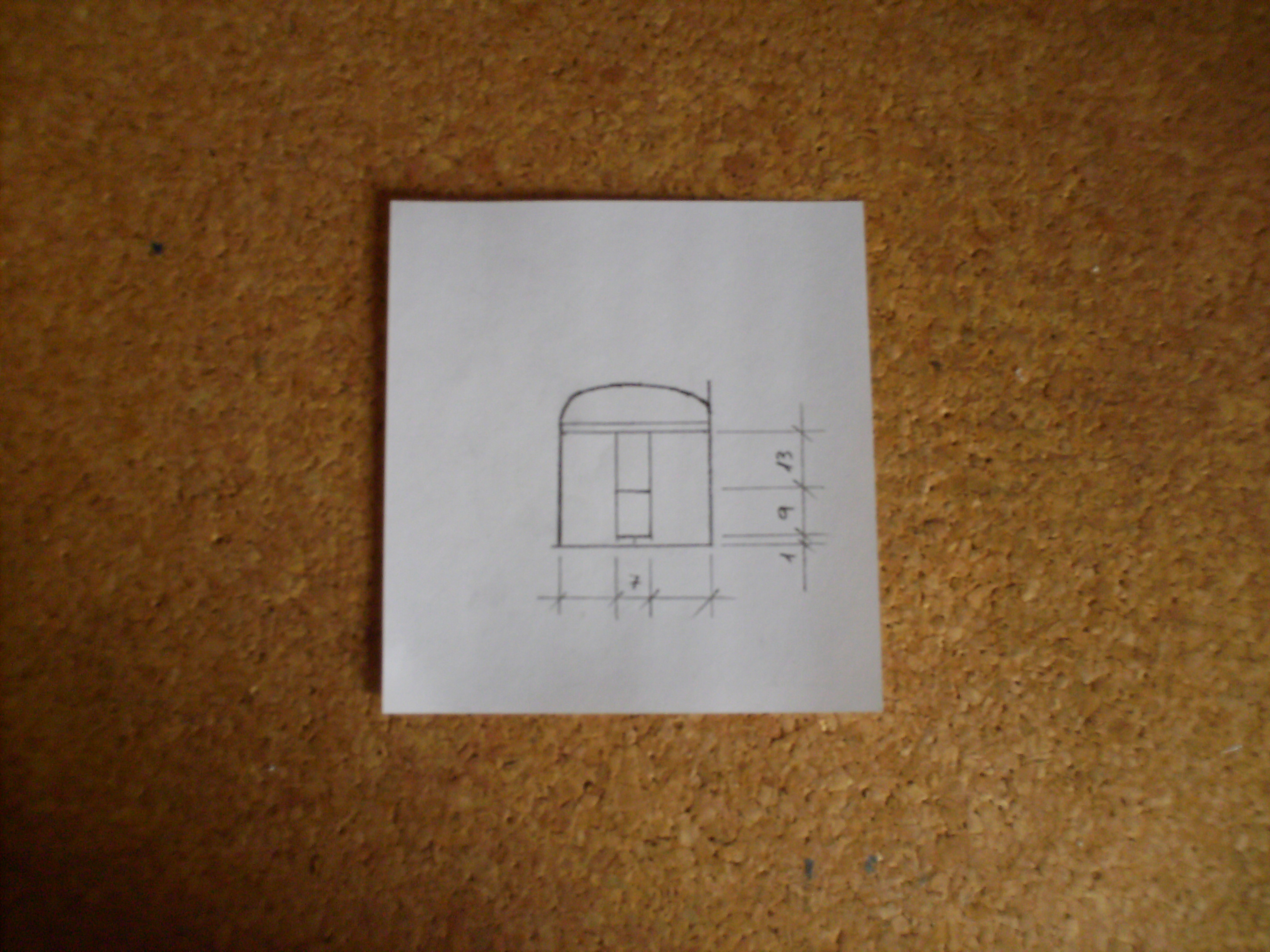

Croquis para poder hacer recorte de la ventana de los testeros.

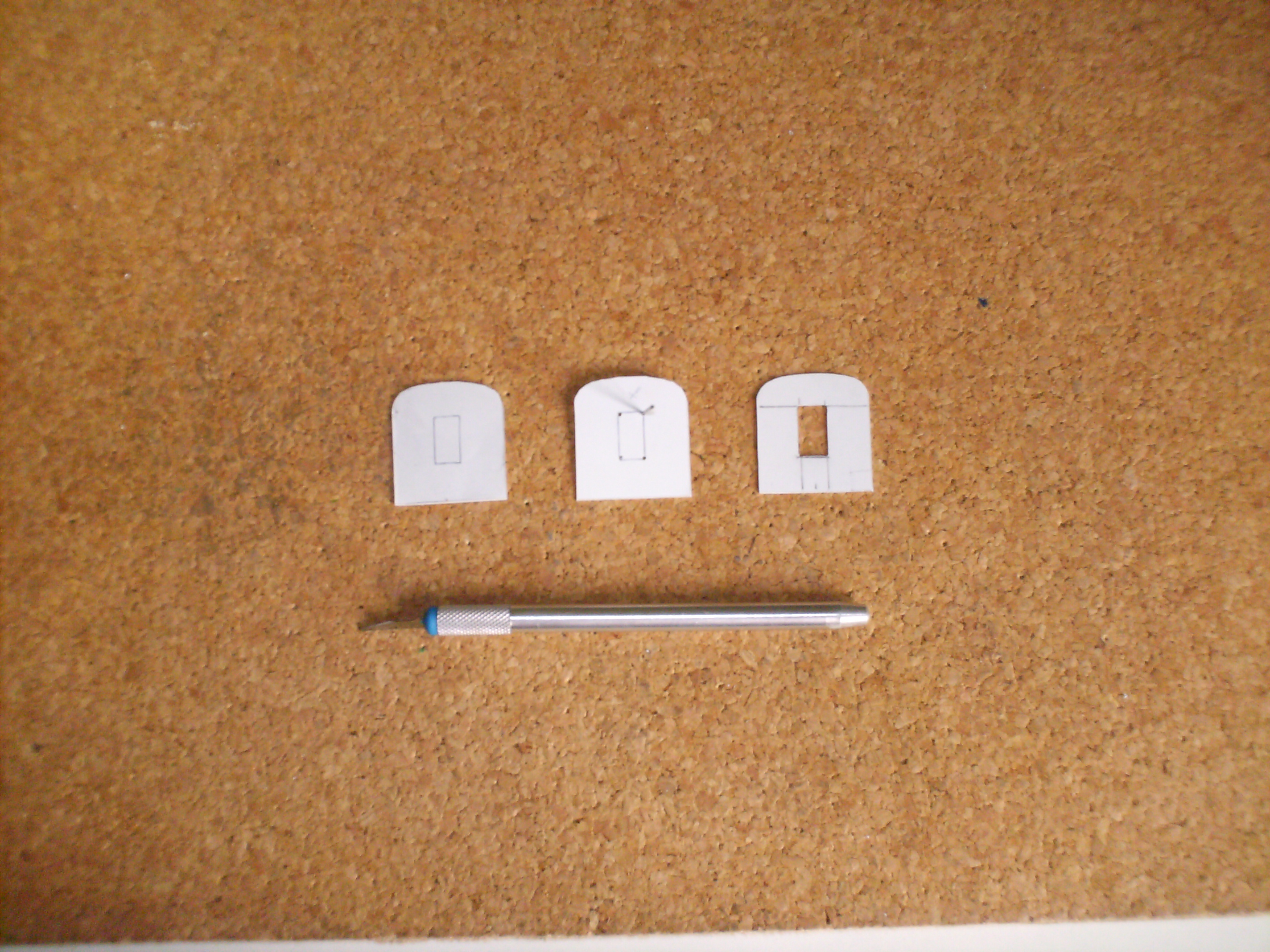

Proceso de recorte de la ventana.

-Dibujamos la ventana segun el croquis.
-Con una mini broca taladramos (con la mano) en las cuatro esquinas.
-Con un cutter cortamos de taladro a taladro.
-Limamos y luego lijamos el hueco de la ventana.

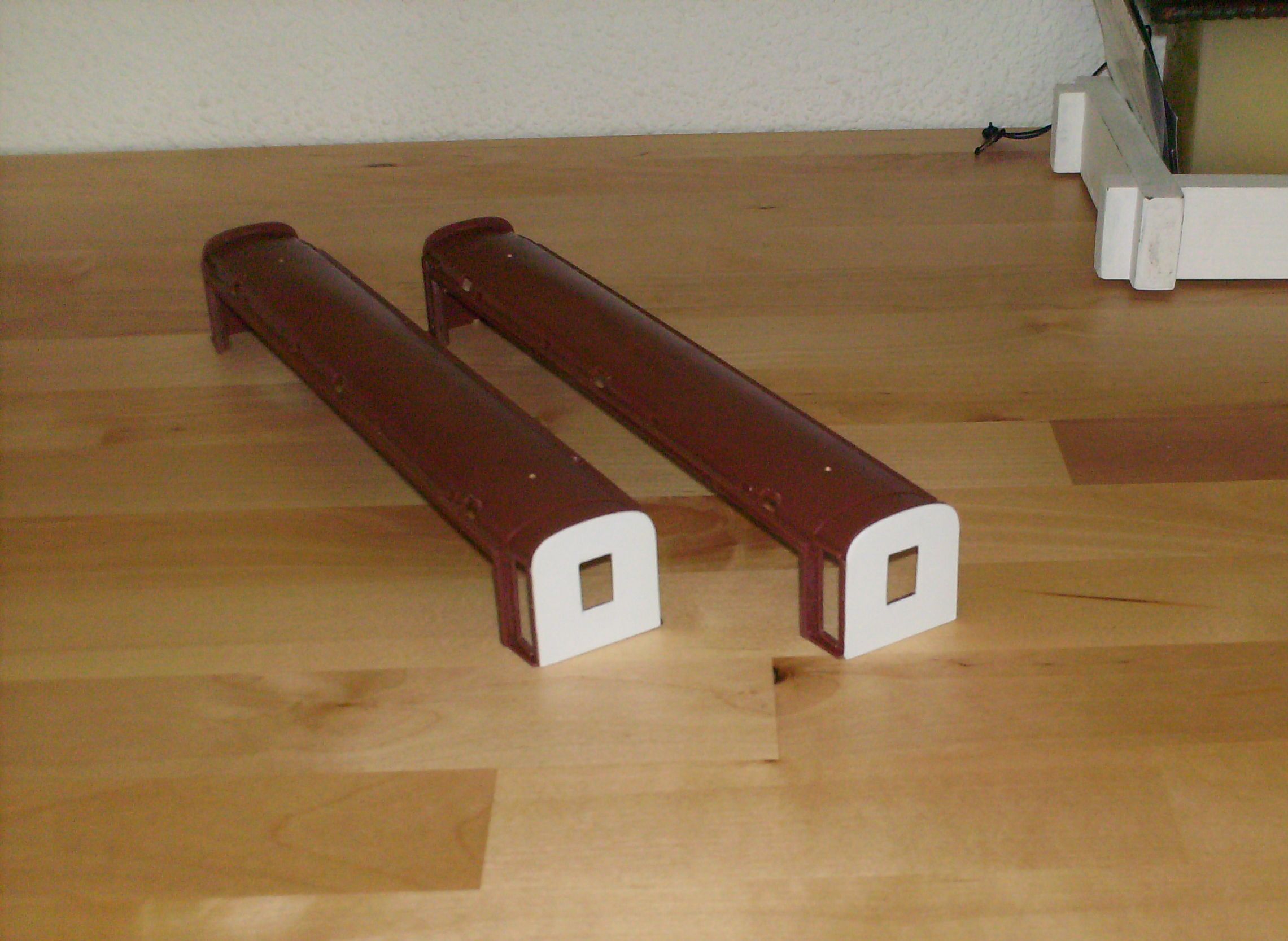

Ahora pegamos los testeros nuevos a los viejos del coche y posteriormente repasamos el contorno con lija al agua para enrasar la nueva pieza al conjunto.

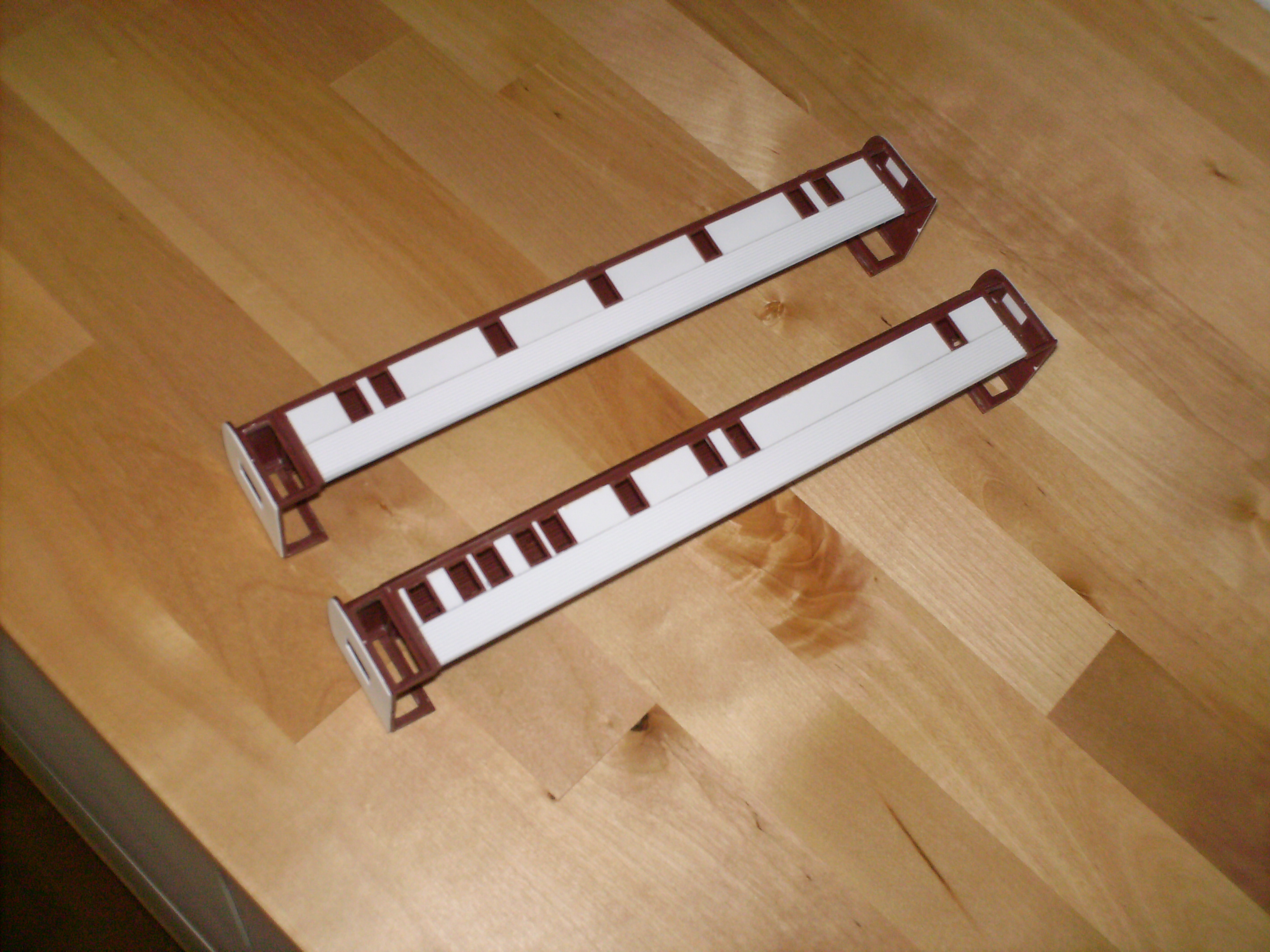

Pegamos los laterales que teníamos terminados con pegamento para plásticos tipo UHU.
