Sobre eclisas ,colocación y sobre túnel

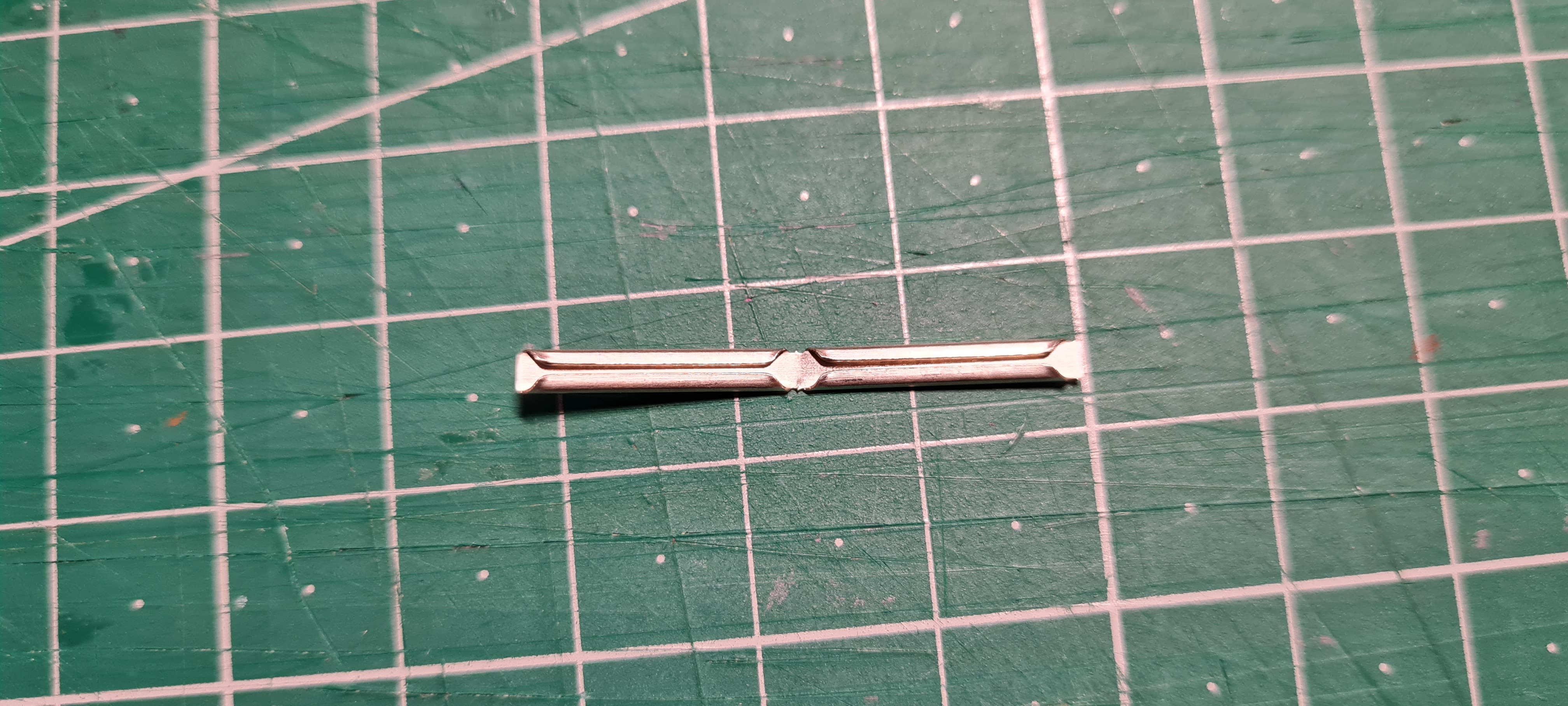

Buenas compañeros, tengo una duda sobre la colocación de las eclisas, os adjunto una foto de las que he comprado para vía flexible peco, ¿hay que ponerla entera? , quiero decir, un carril por cada lado o hay que partirlas por la parte estrecha y utilizar una para cada unión, espero haberme explicado.
Otra cuestión ,donde se pueden encontrar tutoriales de como construir un tunes en curva.
Saludos y gracias

Hola, entiendo que son 2 eclisas, cortas por la mitad y tienes 2 eclisas para los 2 railes de un segmento de via recta o curva... no entiendo lo de via flexible ??
tunel en curva : que radio de curvatura ?? el tunel cubre parte de la curva o su totalidad ???
lo ideal es que siempre el tren entre o salga en un tunel en recta ( luego ya la curva ) por el efecto visual..aunque a veces por espacio y geometria de via no pueda ser así
SALUDOS

serranito escribió:

Hola, entiendo que son 2 eclisas, cortas por la mitad y tienes 2 eclisas para los 2 railes de un segmento de via recta o curva... no entiendo lo de via flexible ??
tunel en curva : que radio de curvatura ?? el tunel cubre parte de la curva o su totalidad ???
lo ideal es que siempre el tren entre o salga en un tunel en recta ( luego ya la curva ) por el efecto visual..aunque a veces por espacio y geometria de via no pueda ser así
SALUDOS

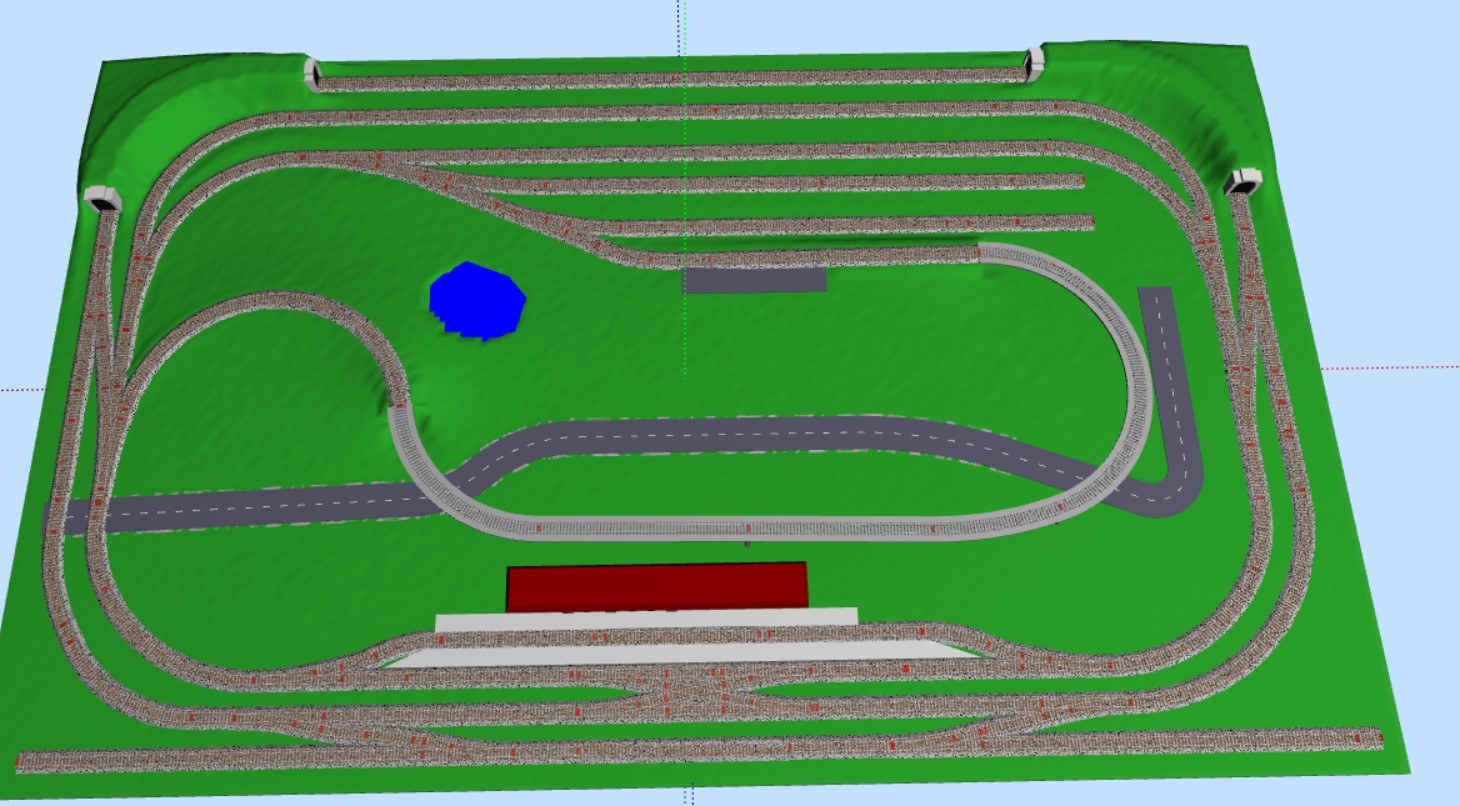

Serian en esas curvas y la vía flexible es el modelo Vía flexible de 914 mm. Traviesa madera. PECO SL-8300

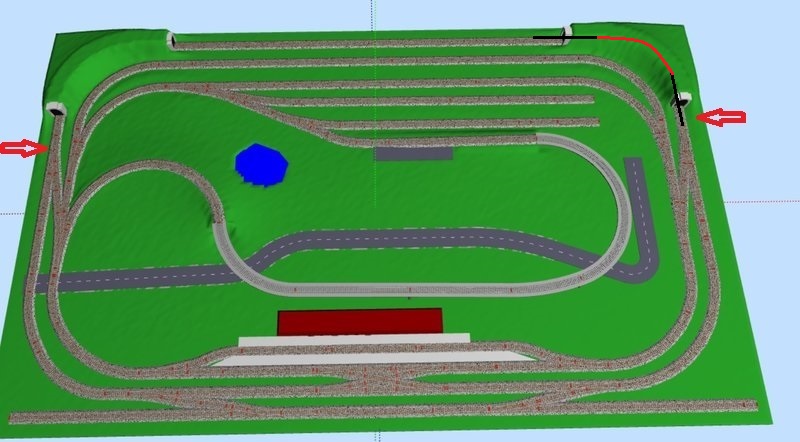

Hola de nuevo... marcado en rojo la curva que no sabemos el radio ..irá en función de los vagones que circulen - creo - y la morfologia de la montaña
marcado en negro el trozo recto que entra en el tunel y que visualmente hace que el tren entre "recto"..no entrar y enseguida ver como los vagones entran en curva
con la flechas : las agujas que si están muy cerca de la boca del tunel y quieres maniobrar o actuar sobre un descarrilo quizás te dificulten la tarea

Quizas poner 2 desvios en curva ... mas estilizado - a mi juicio - a la derecha de la imagen ..valorar lo mismo a la izquierda sustituyendo el desvio triple
SALUDOS

Hola.
Esas eclipsas son para unir vías de diferentes códigos. Unión para vía código 87 a código 100.
Te pueden servir perfectamente para un mismo código, pero asegúrate de que ambos raíles queden alineados por la parte superior.

Juanma.

Tecnicas hay muchas y te expobdre skgunas, pero lo mas importante es como wuieres el tunel, pues segun sea hay tecnicas mejores y oeores.
Ten en cuenta que no es lo mismo un túnel en el que el "tubo" del túnel cubra toda la longitud (poco recomendable) o que solo cubra un trozo a ka entrada y la salida, de firma que se pueda hacer "practicable" para casos de "accidente" en el túnel.
En cuanto a técnicas...
Para hacer un túnel en curva lo primero que tienes que hacer es determinar el galibo y ver cuánto sobresalen los trenes de la vía, para determinar el tamaño interior del tubo y que lis trenes no tropiecen en el interior del tunel.
Con esto puedes fabrica unas cuadernas, que puedes hacer con alambre, siguiendo el contorno de la vía, que luego se recubren con teka metalica papel macho o lo que quieras emplear para el túnel. El número de cuadernas a colocar dependerá de la curvatura y el material de recubrimiento (para que no se "descuelge" entre las cuadernas) , pero cuantas más mejor.
También se puede hacer el túnel en porex recortando el perfil del túnel en un bloque o varios pegados que te permitan hacerlo de una sola pieza, pero necesitarás buenas herramientas y mejor un "hilo caliente" para recortar bien el porex.
El cartón, haciendo secciones pequeñas rectas del galibo suficiente, que luego se oegan dado la forma de la curva es orea posibilidad...
Y seguramente muchas formas más....

Hola:

Las eclisas de peco vienen asi son dos eclisas, debes cortar por la mitad.

Pero cuidado SON diferentes las de codigo 100 y las de codigo 70 y por tanto si tienes codigo 100 NO podras, mejor NO debes poner eclisas de codigo 70, NO te encajaran bien.

Saludos JR

las referencias de las eclisas de peco para codigo 100 es PL-10
para las vias de codigo 75/83 PL-110

Espero haberte ayudado

JR

serranito escribió:

Quizas poner 2 desvios en curva ... mas estilizado - a mi juicio - a la derecha de la imagen ..valorar lo mismo a la izquierda sustituyendo el desvio triple
SALUDOS

Pues creo que no te voy a hacer caso y voy a cambiar el túnel para la vía superior en el tremo recto , menos lio jejejeje

jrergot escribió:

las referencias de las eclisas de peco para codigo 100 es PL-10
para las vias de codigo 75/83 PL-110

Espero haberte ayudado

JR

Gracias por la información
