AQUELLOS MARAVILLOSOS SESENTA

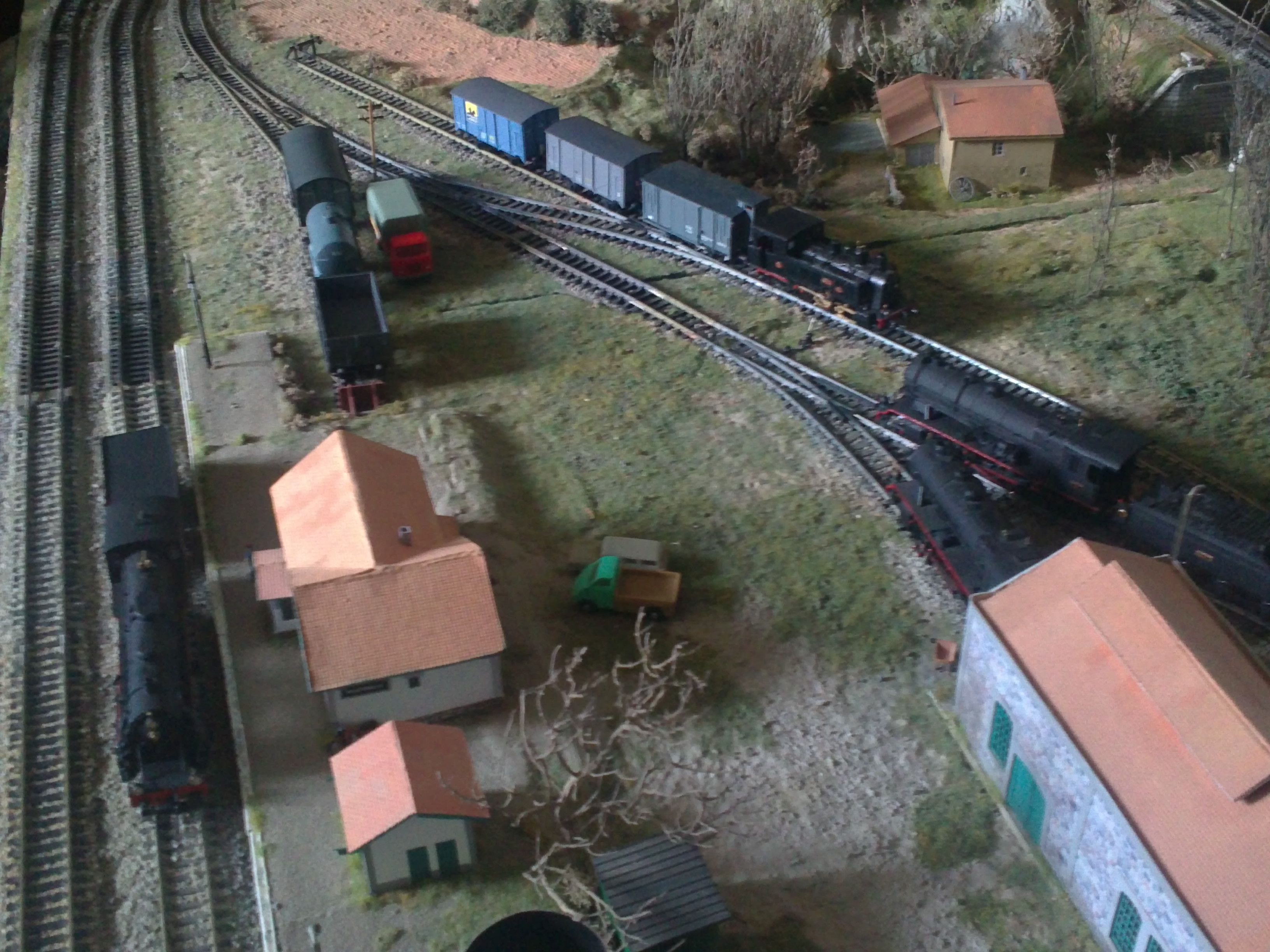

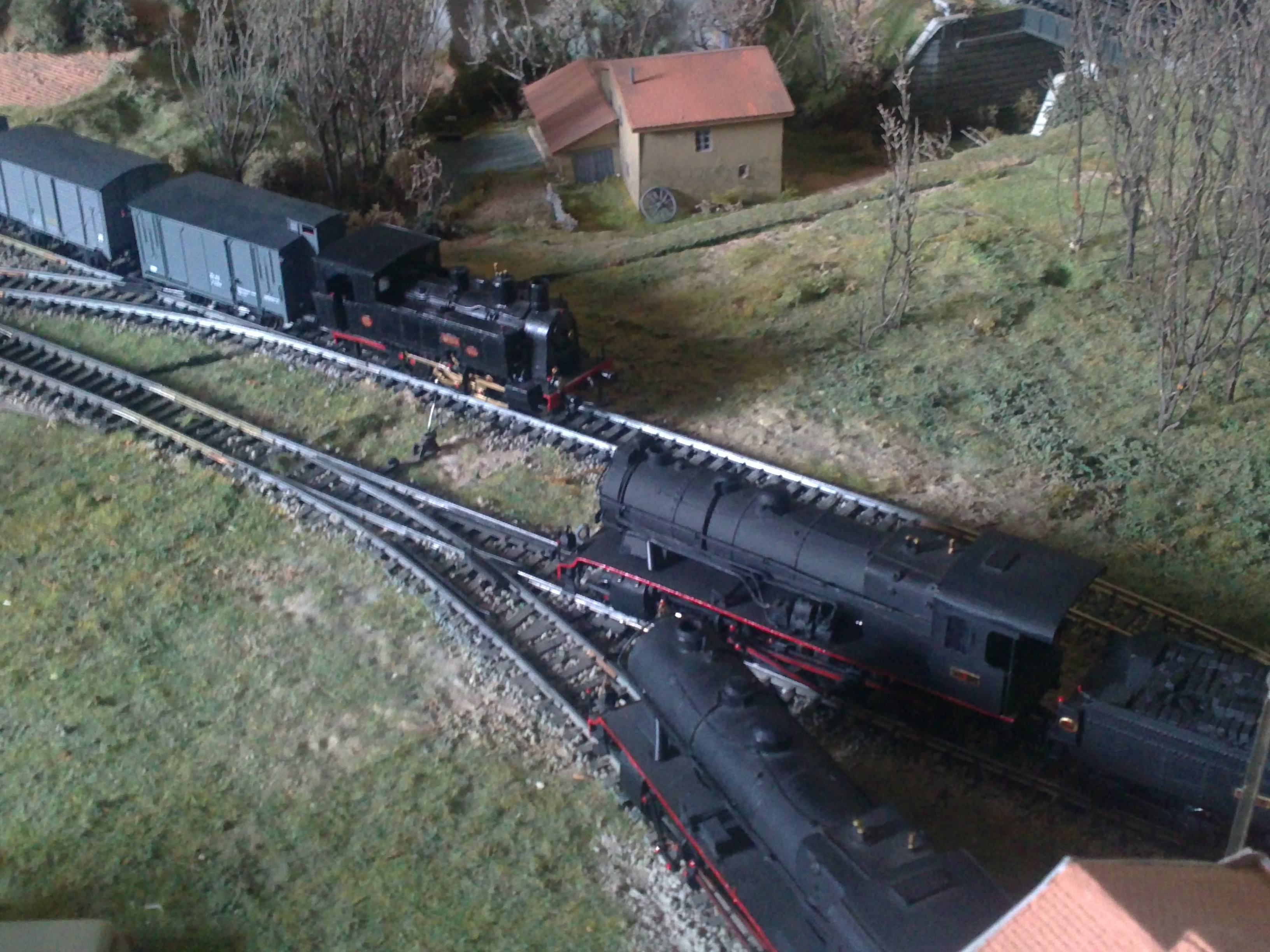

Una mañana tranquila de febrero de 1962 en Montesalas. En la vía general está parada una 1300 compound ex MZA que ha llegado desde Calatayud en un viaje de pruebas, por las duras rampas de la Bigornia. En la reserva de tracción dos 140 ex SM esperan su turno de trabajo, y en una vía anexa una 030 ténder también ex SM realiza maniobras con tres vagones cerrados.

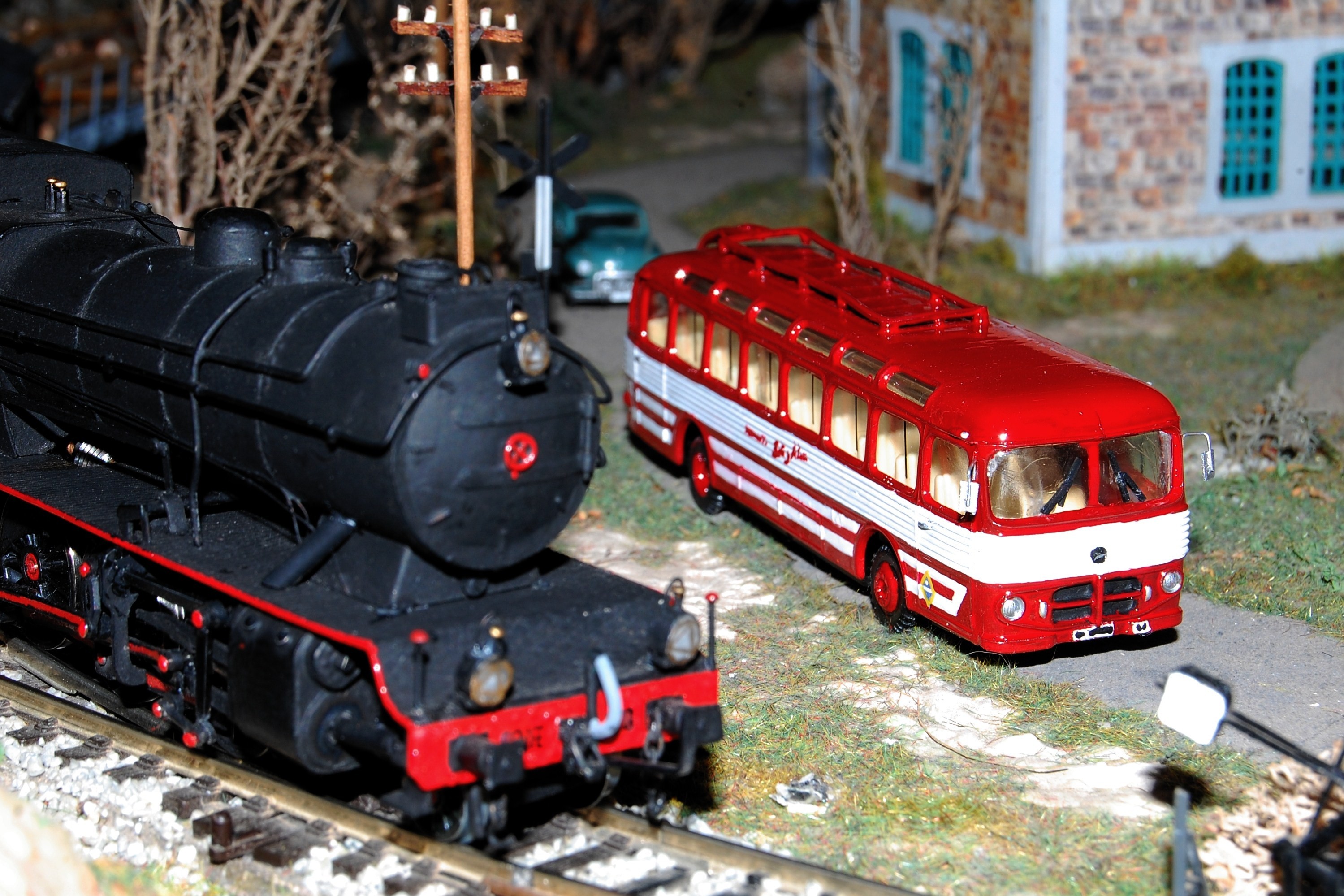

A la llegada del tren correo un autobús de la empresa Soto y Alonso se ha acercado con una excursión de chavales que casi ha llenado un coche de tercera. Ahora el autobús vacío se aproxima al paso a nivel de la carretera de acceso a la estación en paralelo a un tren de mercancías remolcado por la 140 ex SM. Se trata de una de las locomotoras de la serie que a lo largo de su dilatada carrera recibieron bomba de alimentación Worthington.

Me encanta el autobus, puedes poner mas fotos porfa?

Maestro Krauss, tanto en dibujos como en maqueta.

Que preciosidad y qué material!

Queremos más!

Por cierto ese Pegaso está genial!
Saludos

El autobus esta fenomenal...pon mas

269069 escribió:

Maestro Krauss, tanto en dibujos como en maqueta.

Que preciosidad y qué material!

Queremos más!

Por cierto ese Pegaso está genial!
Saludos

De maestro nada. En todo caso compañero de afición. Por lo que he podido ver tu maqueta está genial. Rebosa del ambiente setentero y ochentero que puede conocer en mi infancia barcelonesa, no lejos de Santa Cristina . Además, rebosa de vida. El efecto del tráfico rodado está bordado, así como el de la actividad ciudadana sin la cual no tendría sentido una explotación ferroviaria. Por lo que respecta a tus vehículos (los de ruedas de goma)... Menuda colección! Y lo mejor de todo es que están debida y habilmente personalizados.

Creo que compartiremos muy buenos momentos en este foro.

Saludos

Fernando

[241-2001]

Muy bonitas esas 240 inglesas EX SM, que cosá mas guapa de locomotoras, siempre me han llamado la atención esas líneas tan inglesas en esas máquinas, creo que estaban basadas en el depósito de Soria ¿no?

Pd. veo que nos mola la misma época!!!

241-2001 escribió:

Muy bonitas esas 240 inglesas EX SM, que cosá mas guapa de locomotoras, siempre me han llamado la atención esas líneas tan inglesas en esas máquinas, creo que estaban basadas en el depósito de Soria ¿no?

Pd. veo que nos mola la misma época!!!

Afirmativo. Las 22 locomotoras de la serie estuvieron basadas en Soria. Desde allí llegaban a Calatayud y Cidad Dosante por el SM y hasta Castejón de Ebro por el Soria Castejón. En el primer lustro de los años 50 tres unidades fueron al depósito de Miranda de Ebro, necesitado entonces de material. Dispongo de un par de ellas, y en un futuro espero contar con una tercera unidad, pero llevará su tiempo.

Con respecto a la época... me alegro de compartir gusto, ya que, a mi juicio, fué "lo más" en el FC español, especialmente en vapor.

Y quien es el fabricante de las SM, si es posible? autoconstrucción?

Gracias

Comboio

Krauss escribió:

evoixra escribió:

El omnibus Burgos-Calatayud de regreso a la sierra


De vez en cuando, avionetas sobrevuelan la provincia para captar fotos aereas, y el fotógrafo no se quise perde este colector esperando un cruce


Unos días más tarde, la misma "Soriana" captada en la estación de Montesalas con un mercante Burgos-Calatayud.
Un placer para la locomotora compartir las vías del módulo de Castrillo de la Reina, auténtica obra maestra.

Saludos de un recién llegado.

Coño Fernando!!! que alegría más grande verte por aqui. Espero que aparte de aportar tus conocimientos en tren real, nos vayas mostrando tu parque movil.

Como lucen tus Sorianas. Enhorabuena una vez más.

Un saludo
Raúl

Alguna foto mía.

ArteTrenes escribió:

¿Hay locomotoras inglesas que sean fácil transformar?

Hay un montón bien bonitas pero otra duda es si usan en Inglaterra el mismo sistema en digital y si fabrican en Ho, por que casi todo es escala 00.

Las fotos son impresionantes, a ver si se animan a sacar más modelos de vapor.

Bufff...

En el caso de las 140 SM hay dos modelos de Bachmann Branch Line que son, digamos similares, pero las transformaciones serían de una envergadura tal que es incluso aconsejable hacerse uno mismo el modelo.

Me refiero a las Robinson y Clase 7f. El diametro de las ruedas motoras valdría, ya que la diferencia de escala compensa el menor diámetro de las motoras inglesas a escala real (1400mm para las británicas y 1560mm para las españolas) Otra cosa es la mayor separación entre ejes, y en el caso de las Robinson, las ruedas de radios, que son algo parecido a las Boxpok. En el caso de la 7f los cilindros son inclinados, y en ambas locomotoras el ténder es de tres ejes. Si a esto le añadimos que habría que reconstruir el bisel delantero y dotarlo de ruedas de menor diámetro, y construir la carcasa de la locomotora y el ténder, creo que no merece la pena.

En mi caso, la primera que construí fué partiendo de una 140 de Jouef, con motorización en el ténder. Aparte de currarme todo el ténder, hice la locomotora sobre el chasis de la francesa. El diámetro de ruedas era menor (1400mm contra 1560mm a escala real) y en un principio no me importaba, pero con el paso del tiempo vía que no quedaba bien y construí un bastidor y bielaje nuevos, dotándolos de ruedas Romford acordes con el diámetro requerido, por lo que finalmente, toda la locomotora es de construcción propia.

La segunda ya es íntegramente de elaboración artesanal, dotada de un motor Mashima que ataca al tercer eje.

Si quiere reproducir otros modelos, es cuestión de ver catálogos, dimensiones y equivalencias en lo realtivo a las ruedas motoras.
Hay que tener en cuenta, que salvo en ciertos modelos decimonónicos, los ingleses han contado con unas vaporosas con unas características y estética muy propias, de acuerdo con sus gálibos y sistemas de explotación.

ArteTrenes escribió:

Muchas gracias Krauss,

entonces esperaré a que algún fabricante las haga o tenga más experiencia para construirla.

¿Hay algún libro conocido que vengan planos de locomotoras de vía ancha?

En la colección "Parque Motor" de MAF Editor (cuatro volúmenes editados a pricipio de los años 90) aparecen planos acotados de cada locomotora, así como una foto de la misma. En muchos casos no pasan de esquemas, pero con las cotas se puede confeccionar un plano detallado mas o menos bueno. Además, como veo que eres un artista, no tendrás ningún problema con las proporciones a la hora de situar ciertos elementos no acotados o representados.

Hace varios años, en Vía libre también vinieron unas separatas con los menconados planos (en los números del primer lustro de los años 70).

En los dos voúmenes de la obra "Del Vapor al Ave" editados por la Fundación de los FFCC Españoles también aparecen los mencionados planos.

Aqui tienes todas las fichas del Parque Motor de Renfe de 1947...

https://plus.google.com/photos/11000355 ... pwa&sort=1

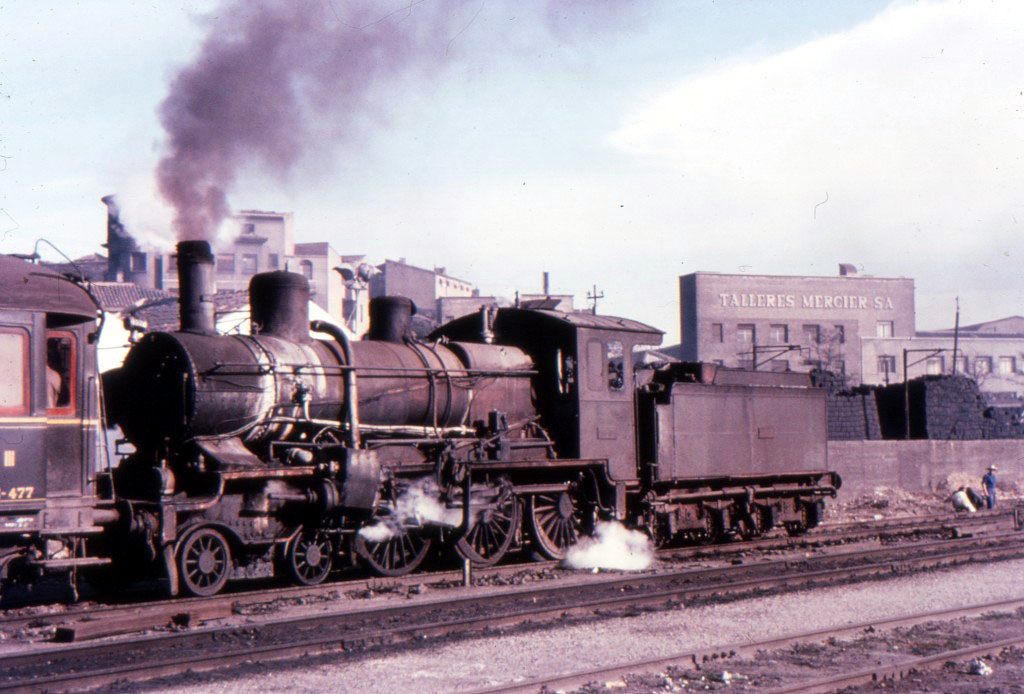

Como sabéis existen varios tipos de carbón (turba, hulla, lignito, antracita,...) y dentro de cada tipo hay diferentes "calidades" en función de diferentes parámetros, especialmente la capacidad calorifica y el tamaño.

La mayor parte (todas prácticamente ) de las locomotoras de los ferrocarriles españoles estaban diseñadas para quemar hulla.

Para aprovechar el material residual producto de la manipulación del carbón y las fracciones muy pequeñas normalmente no aptas para quemar en el hogar de una locomotora, se desarrolló el procedimiento de aglomerarlas con brea, de tal manera que resultaba posible fabricar ladrillos combustibles (las briquetas) u otras formas como los ovoides.

Un pequeño detalle, es que las peores calidades se asignaban a los trenes de mercancias y de segundo orden como locomotoras de maniobras, dando prioridad a los trenes de viajeros en las mejores calidades de carbón.

Se podian ver grandes montones junto a la zona de carboneras del depósito.

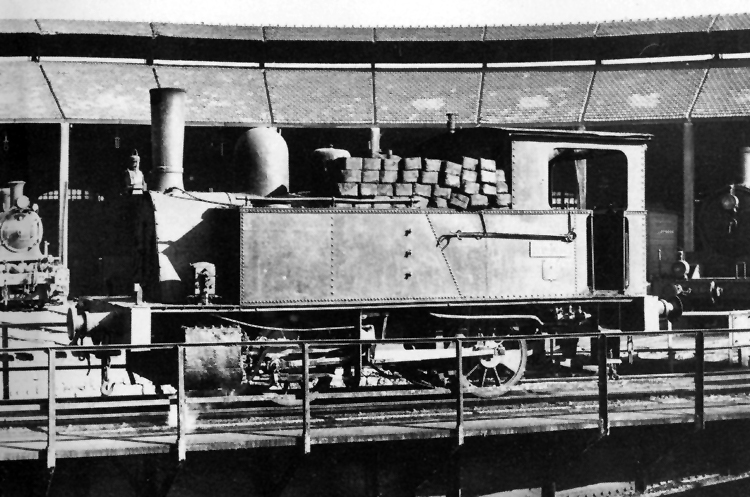

Locomotora 020-0262 en la rotonda de Valencia-Término cargada de briquetas de carbón febrero de 1965. Foto:Marc Dahlström.

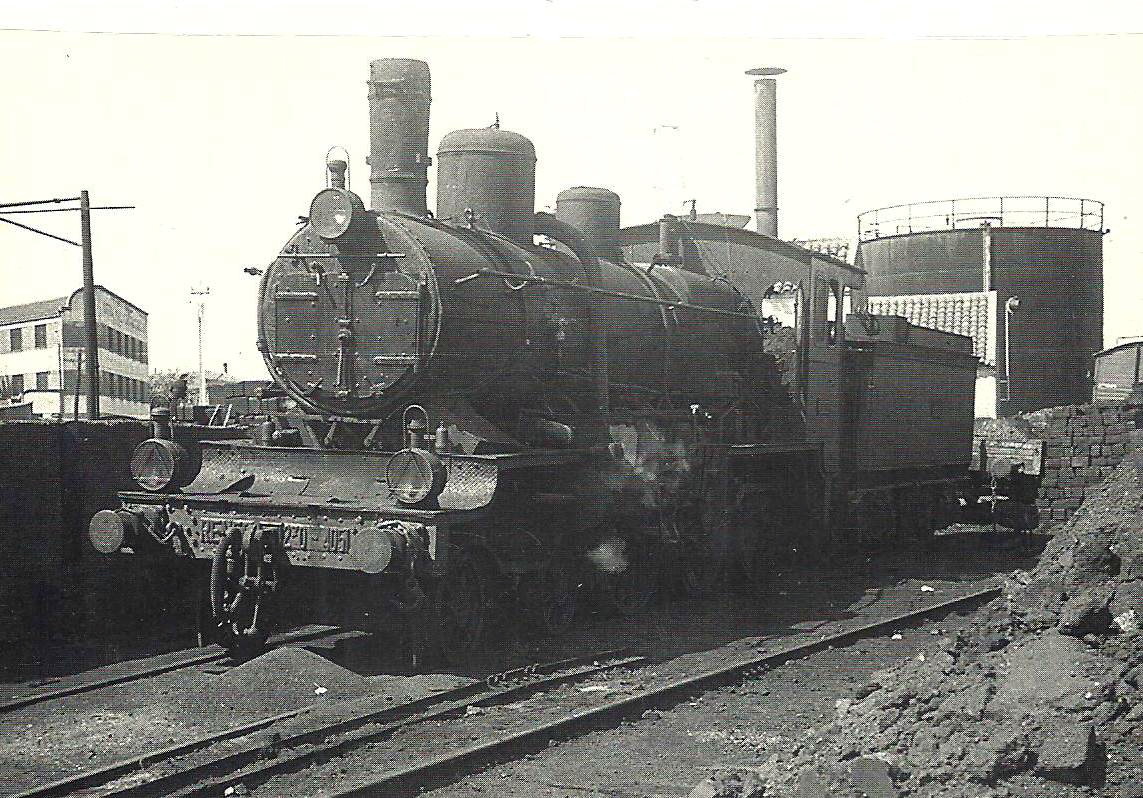

Deposito de Zaragoza Campo Sepulcro años 60... se pueden ver los grandes montones de briquetas cuadradas. (autor desconocido por mi)

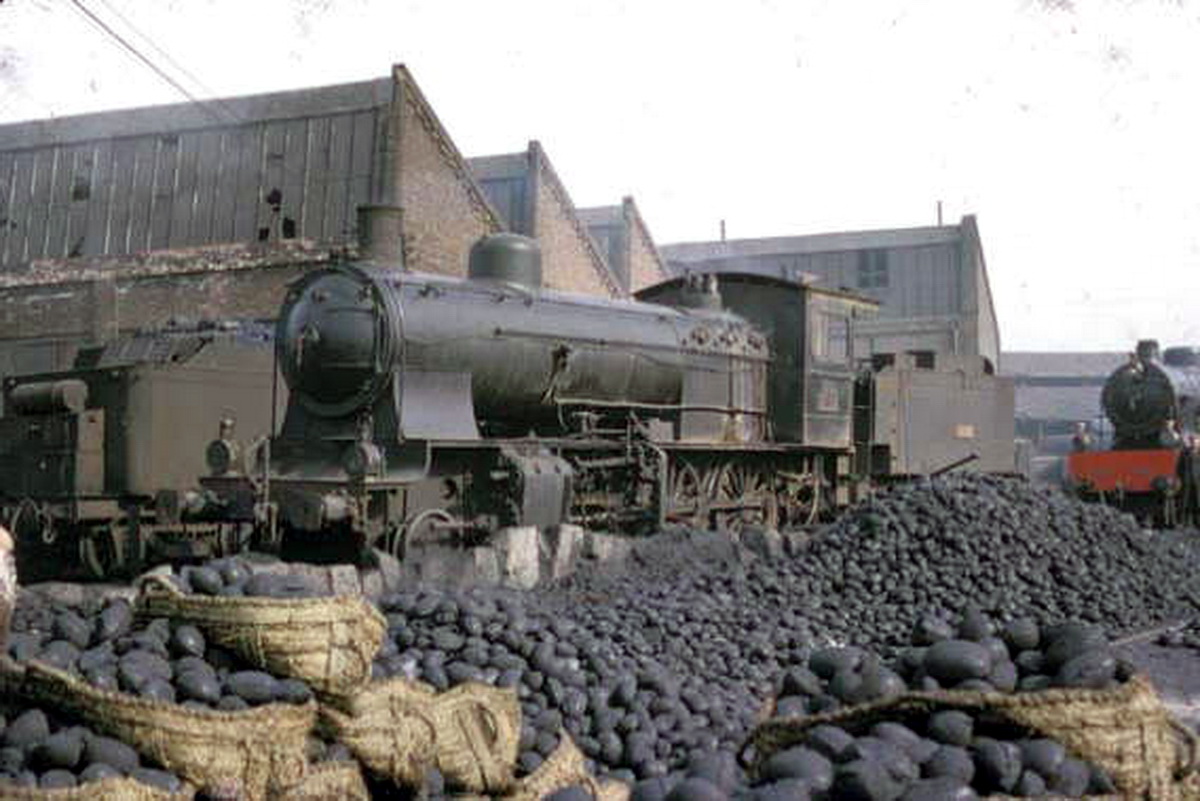

Madrid Delicias, Briquetas ovoides año 1963, observar los capazos... Normalmente los tenders de las locomotoras se cargaban ... A MANO!

Recomiendo este articulo del maestro Pere Comas... es imprescindible.

http://www.trensim.com/foro/viewtopic.php?f=26&t=26011

Una instalación de este tipo tiene entidad suficiente para ser el centro de una maqueta y las posibilidades de jugabilidad son enormes.

Espero haber ayudado...

http://caminosdeferro.blogspot.com.es/2013/07/las-briquetas-de-carbon.html

Un pequeño aporte sobre las briquetas. Respecto a las medidas, dependían de cada fabricante, aunque no puedo darte mas datos porque no los poseo, lo que si es seguro era que había de dos formas, las cuadradas, usadas como combustible y las redondas y pequeñas, para caloríferos y encendidos de locomotoras. Estas últimas eran muy cotizadas para los braseros de casa.

Aun así era un tanto repudiadas por las parejas de conducción, ya que enguarraban el hogar sobremanera, aunque para las compañías se ahorraban una pesetas.

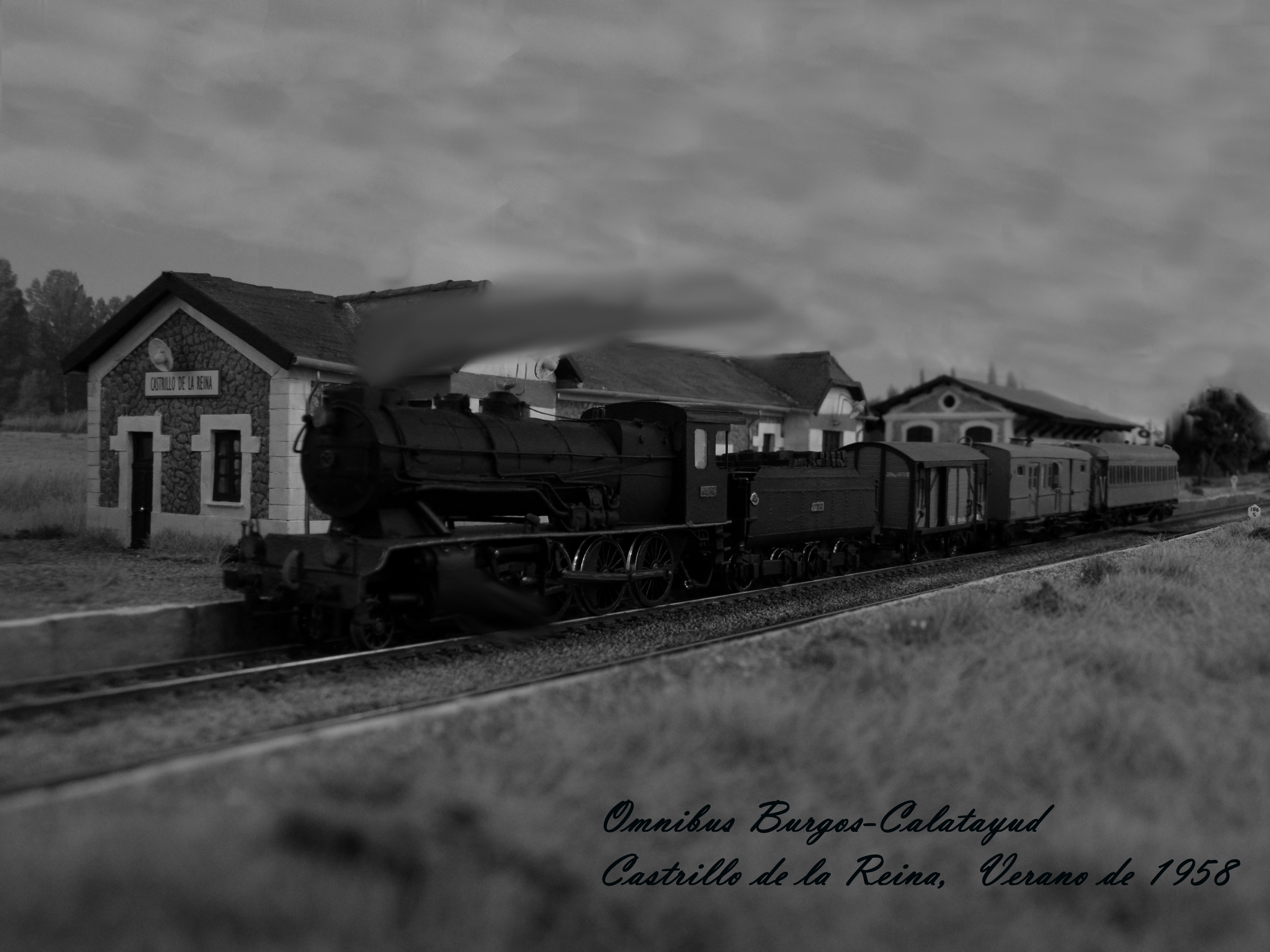

Mi primera prueba con el fotoshop, no seais muy críticos . Como no hay, de momento, aquellos maravillosos cincuenta la cuelo en los sesenta.

Foto dedicada a Krauss por motivos más que evidentes y al trio lalala por picarme con estas cosas
Saludos

Es real o es maqueta?

Que pasada, en serio

La verdad la foto de la vaporosa está bien lograda, pasaría por una de verdad!

Muchas gracias por la dedicatoria, Raul...!

La verdad es que la foto parece sacada de un añejo album de fotografía ferroviaria de los cincuenta... es magnífica.

Con respecto a la fecha... que mas da si fue en los cincuenta o sesenta. Hasta la segunda mitad de los sesenta no cambiaron mucho las cosas en este entrañable ferrocarril.

Saludos.
