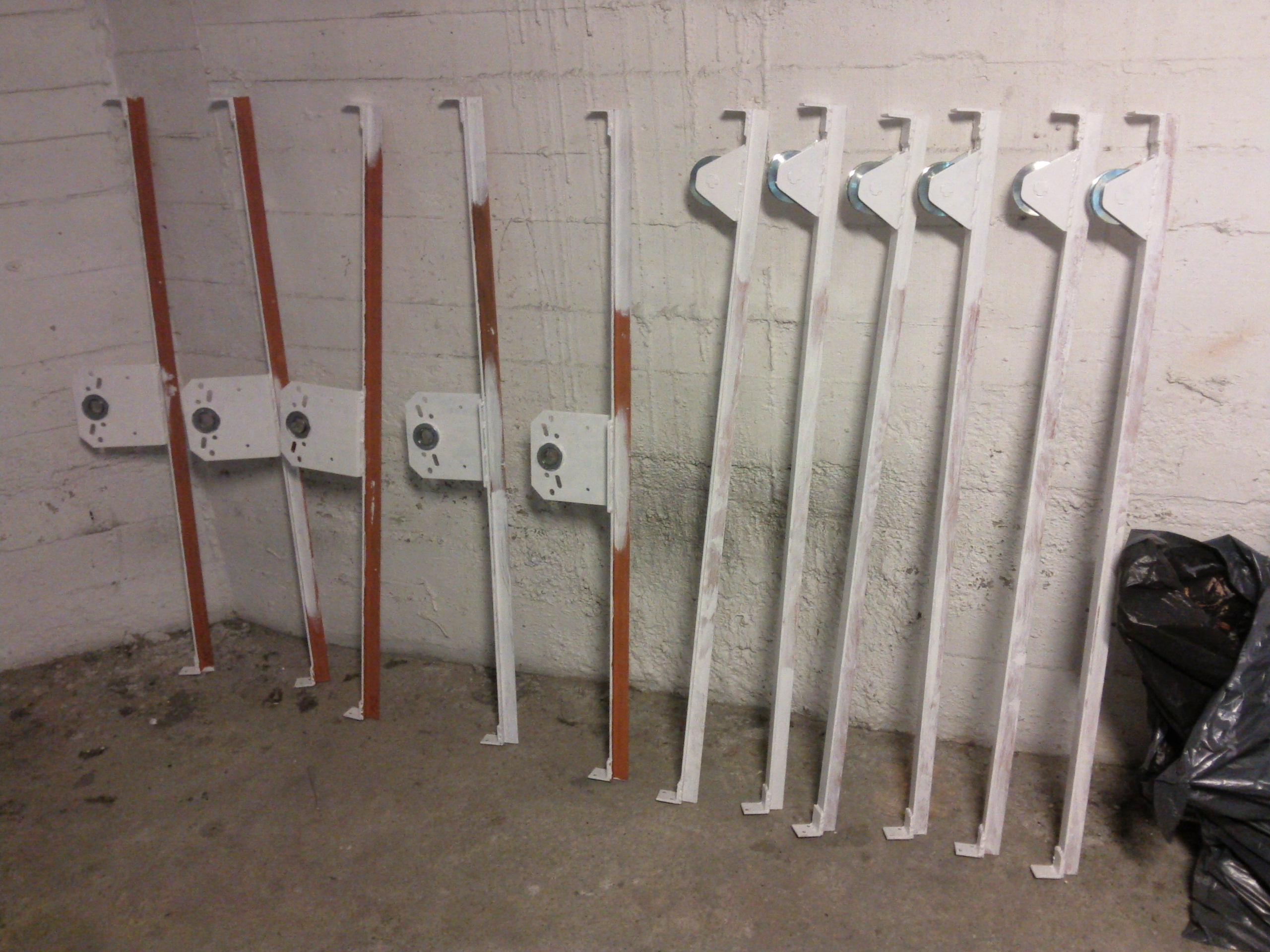

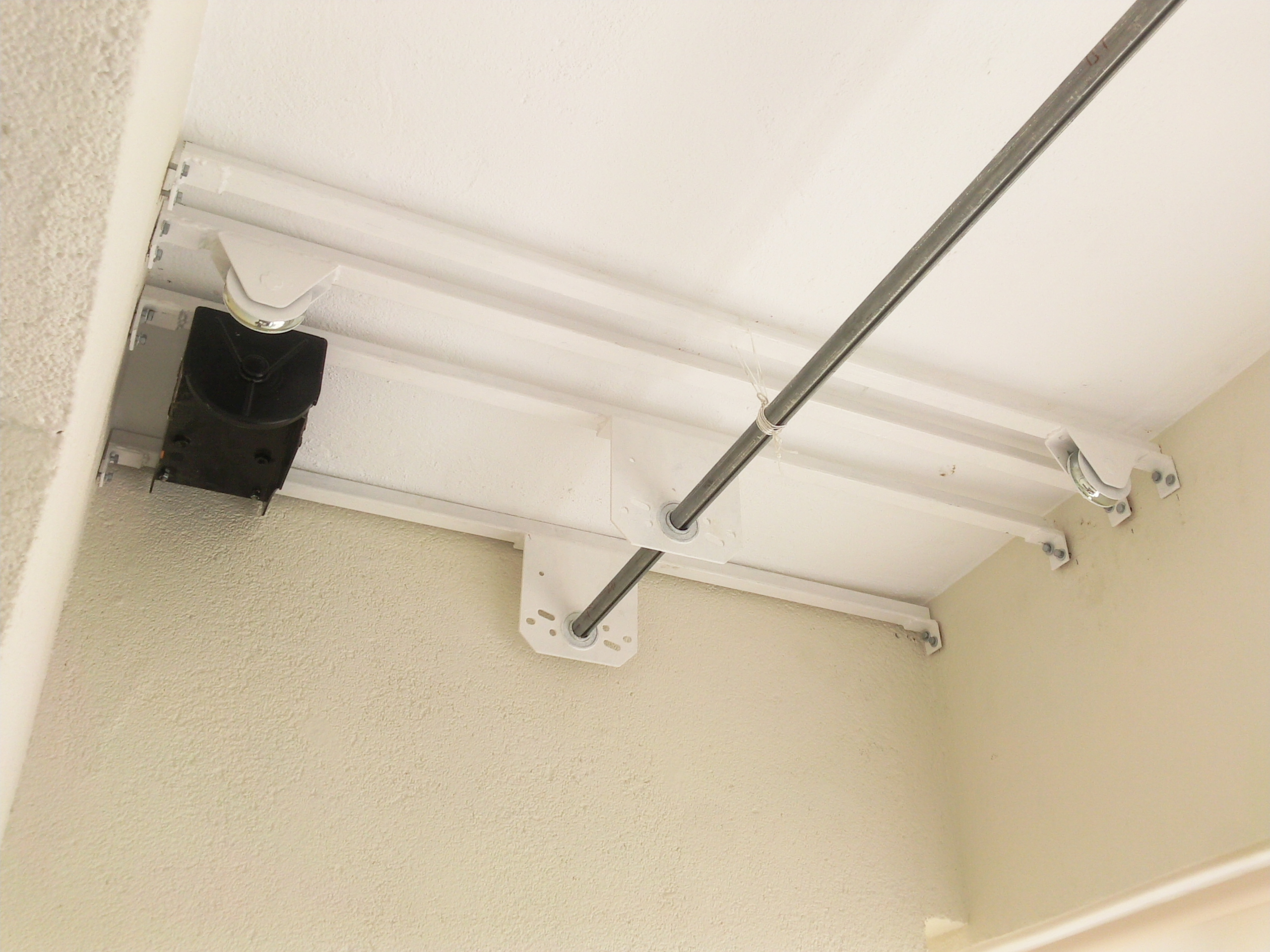

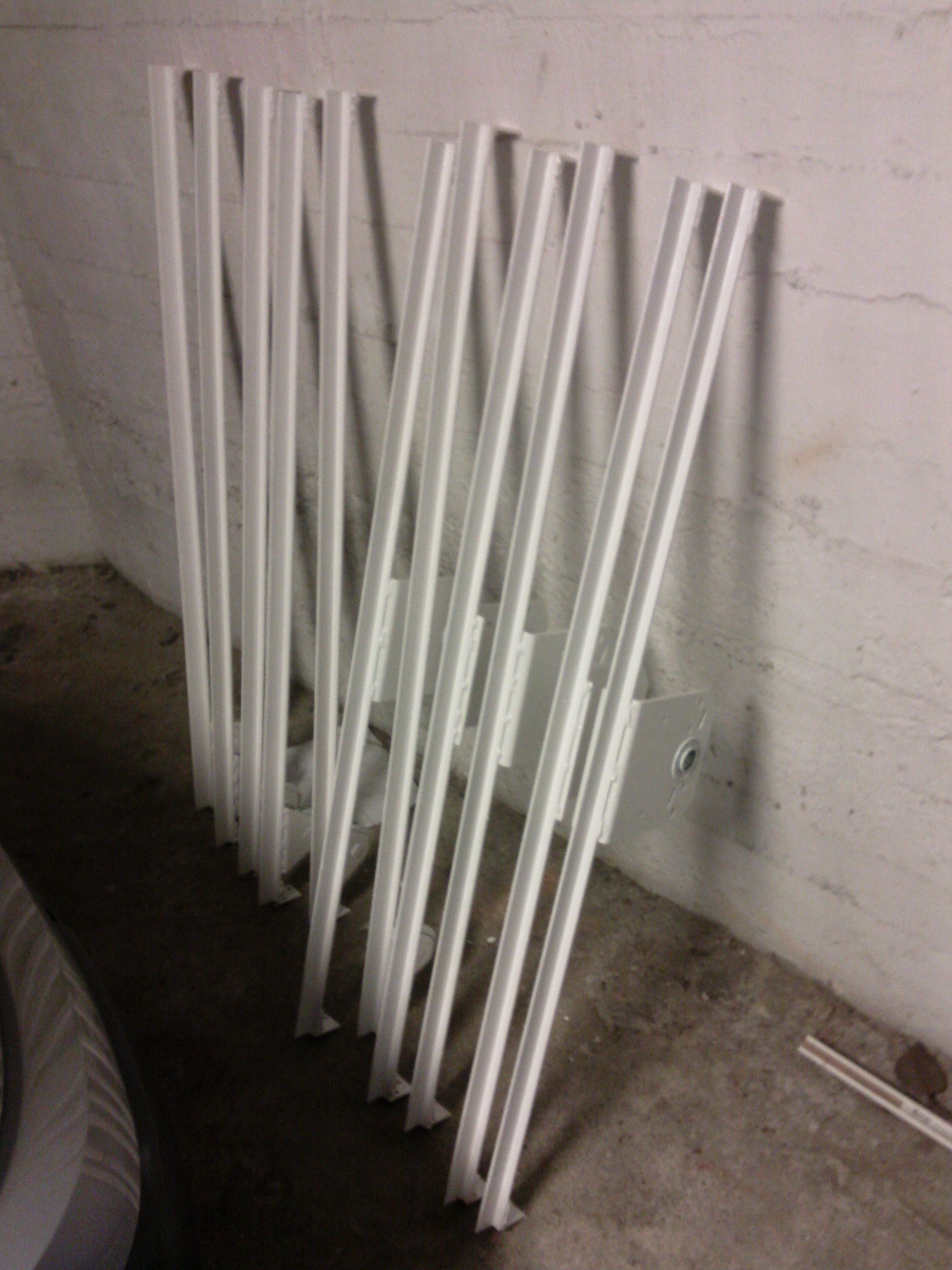

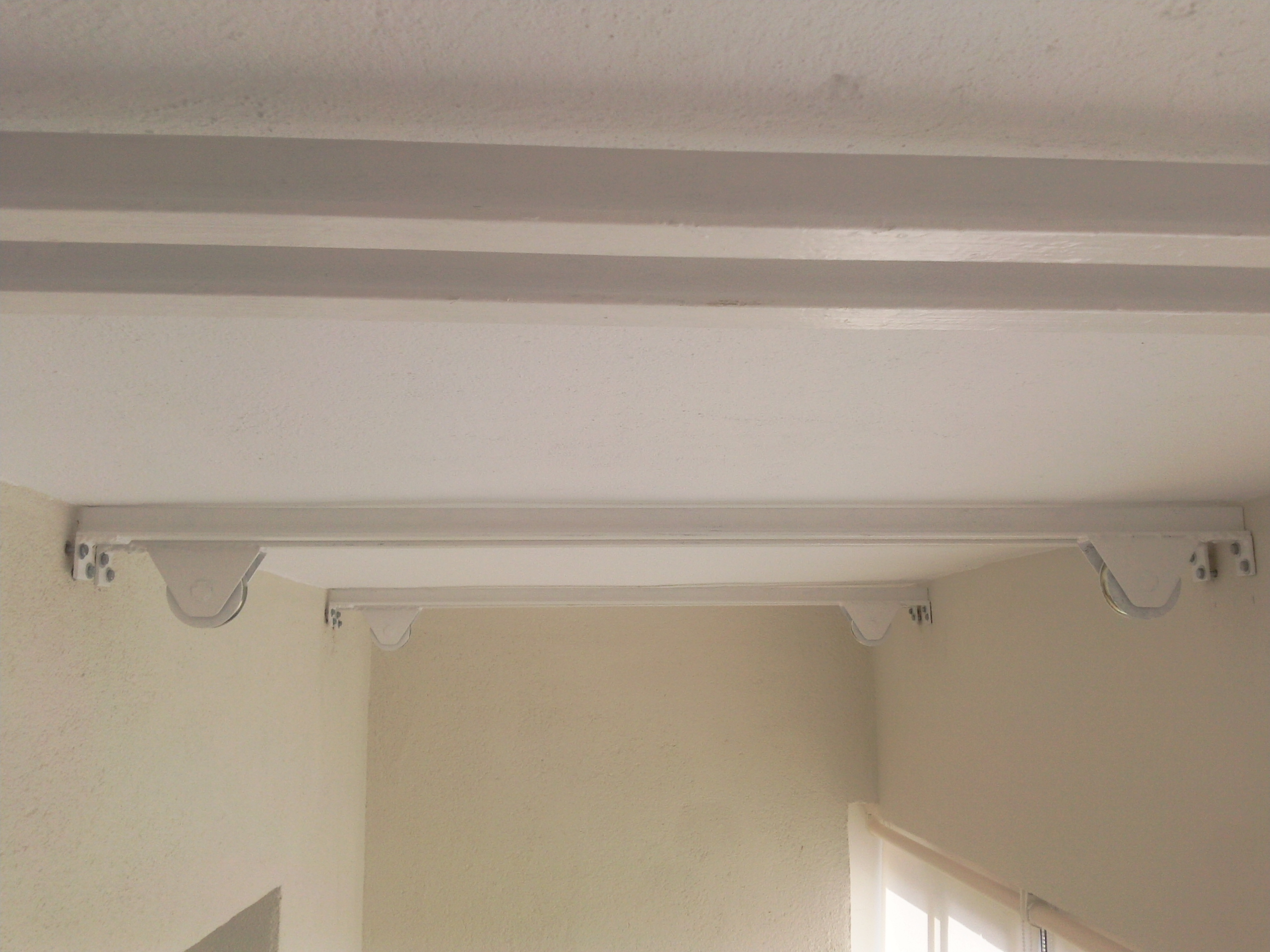

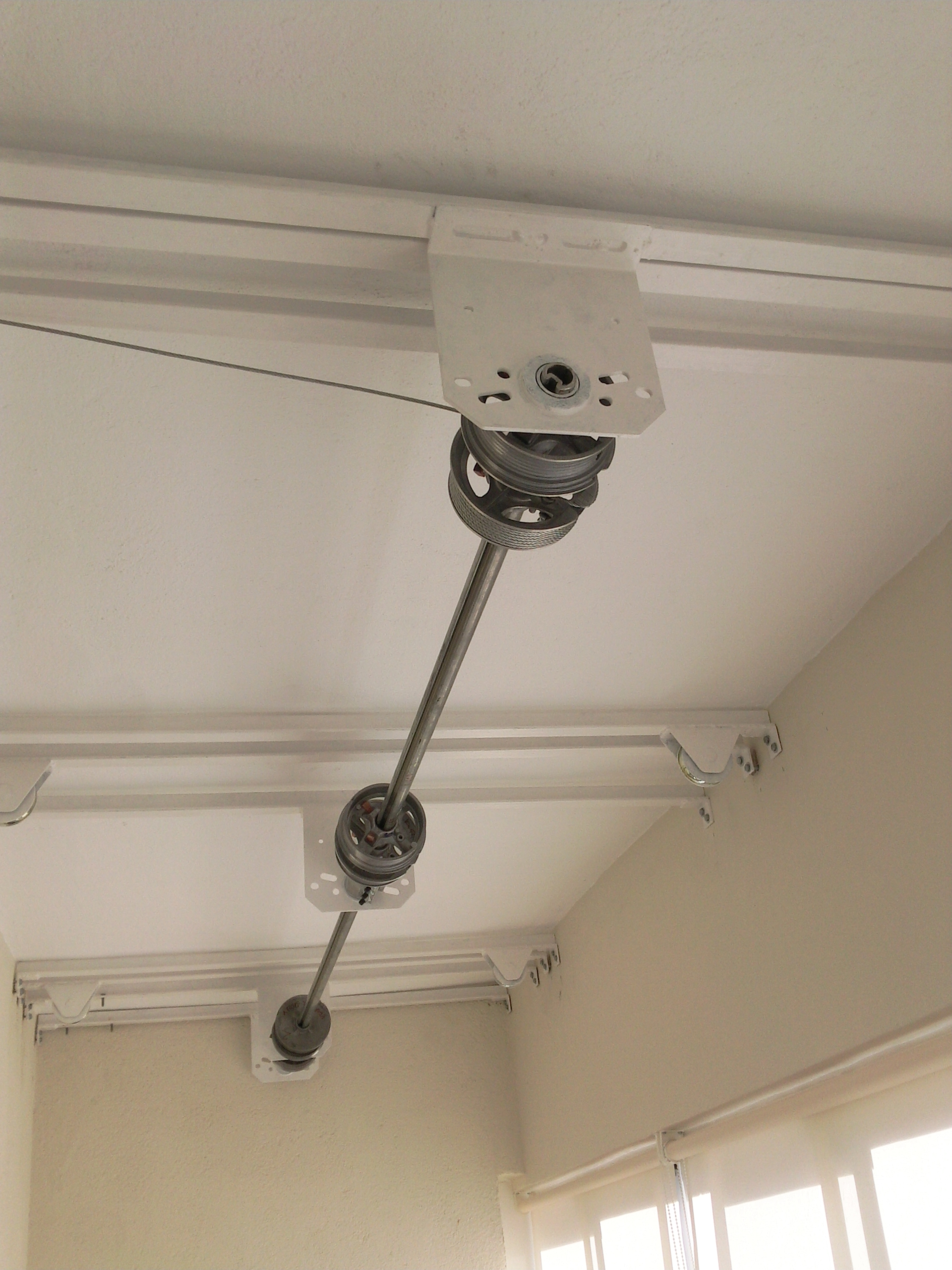

se han puesto las vigas que soportan las roldanas, de las cuales quedarán suspendidos los cables de acero que sustentarán la maqueta. En los próximos días montaré las otras cinco vigas que sujetan el eje con los tambores recogecables y el motor elevador. Saludos.

Actualizando trabajos...

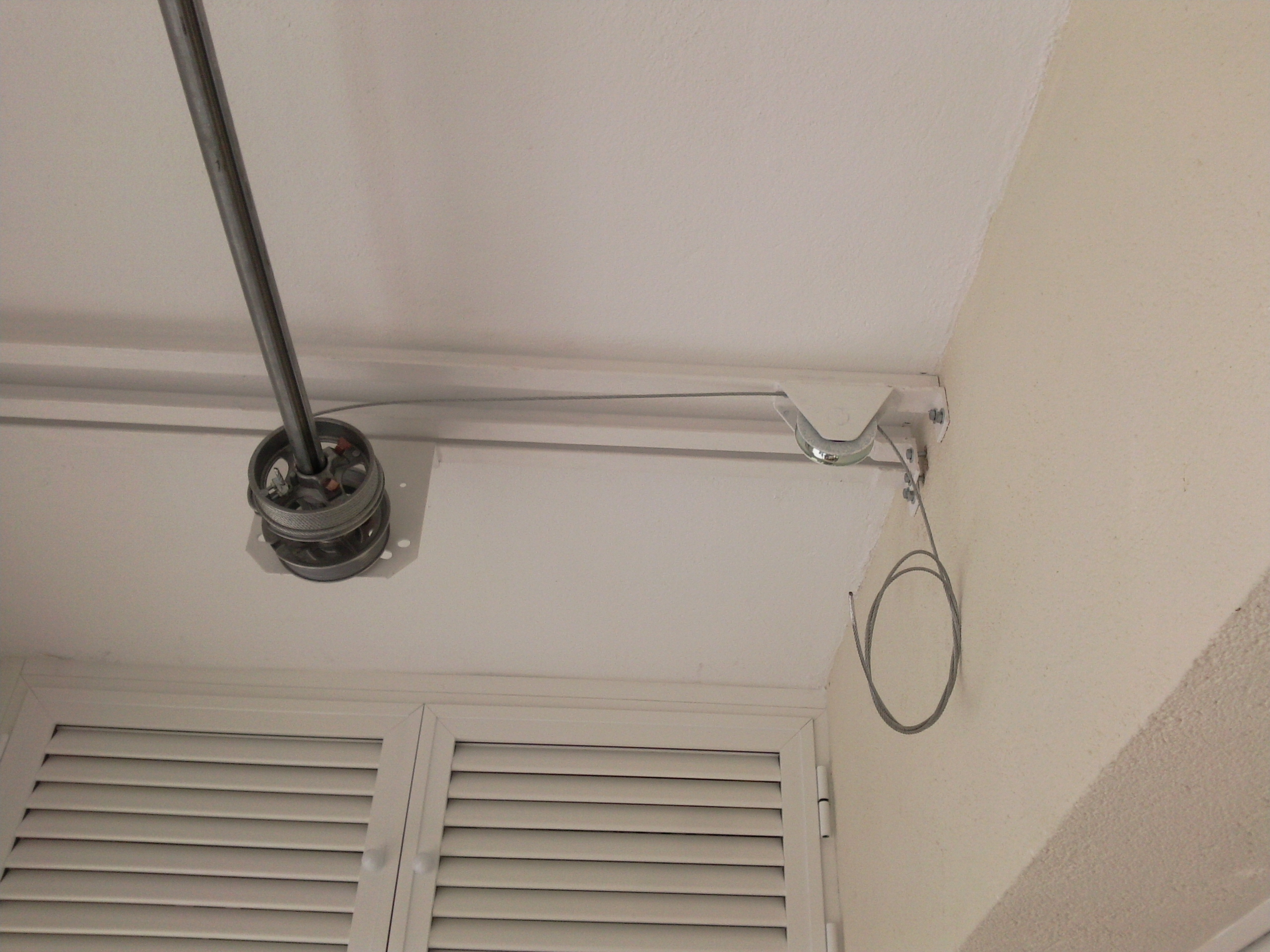

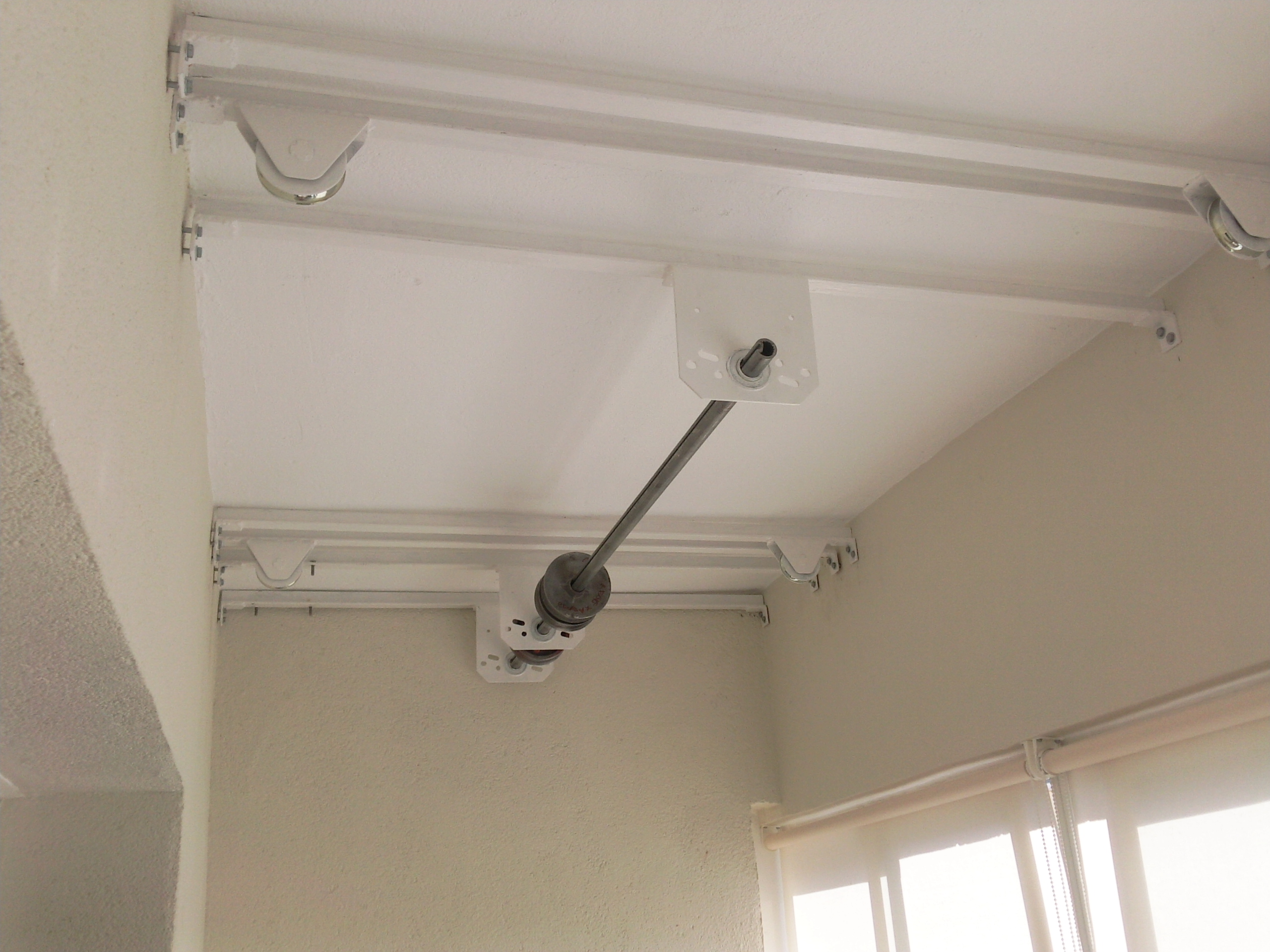

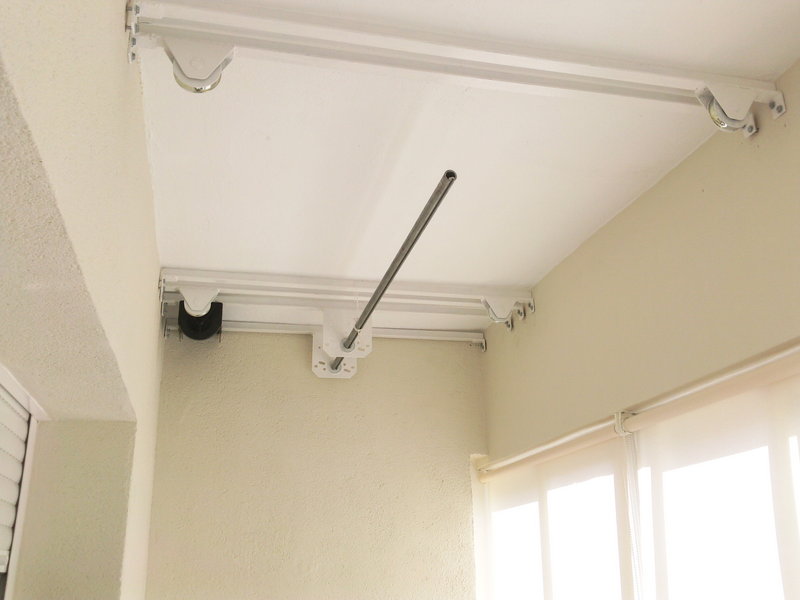

Bueno, hoy he podido montar las dos primeras vigas que sujetan el motor (de un total de 5) y por tanto los dos primeros soportes del eje. Como podréis imaginar cuesta trabajo, sudor y lágrimas (al menos a mí que trabajo sin ayudas) porque tengo que calzar con cuñas la viga, dejarla totalmente paralela a la viga siguiente para que coincidan a su vez los tornillos que sujetan la base del motor. A la vez que todo lo anterior, tengo que conseguir que los agujeros del eje (en total 5) queden perfectamente alineados en los tres ejes del espacio.

Mañana montaré el siguiente soporte del eje... saludos.

tranki alfredo no pasa nada,lo estas dejando guapo pero valla obra
un saludete

253leones escribió:

:lol: tranki alfredo no pasa nada,lo estas dejando guapo pero valla obra
un saludete

... pues sí, vaya obra, no pensaba yo que esto de elevar la maqueta me iba a costar tanto trabajo y dedicación jajaja, que lo que yo quiero es hacer maquetas y jugar a trenes, no a hacer de aficionadillo aparejador jajaja estoy deseando acabar esta fase que no me gusta demasiado

Hola:

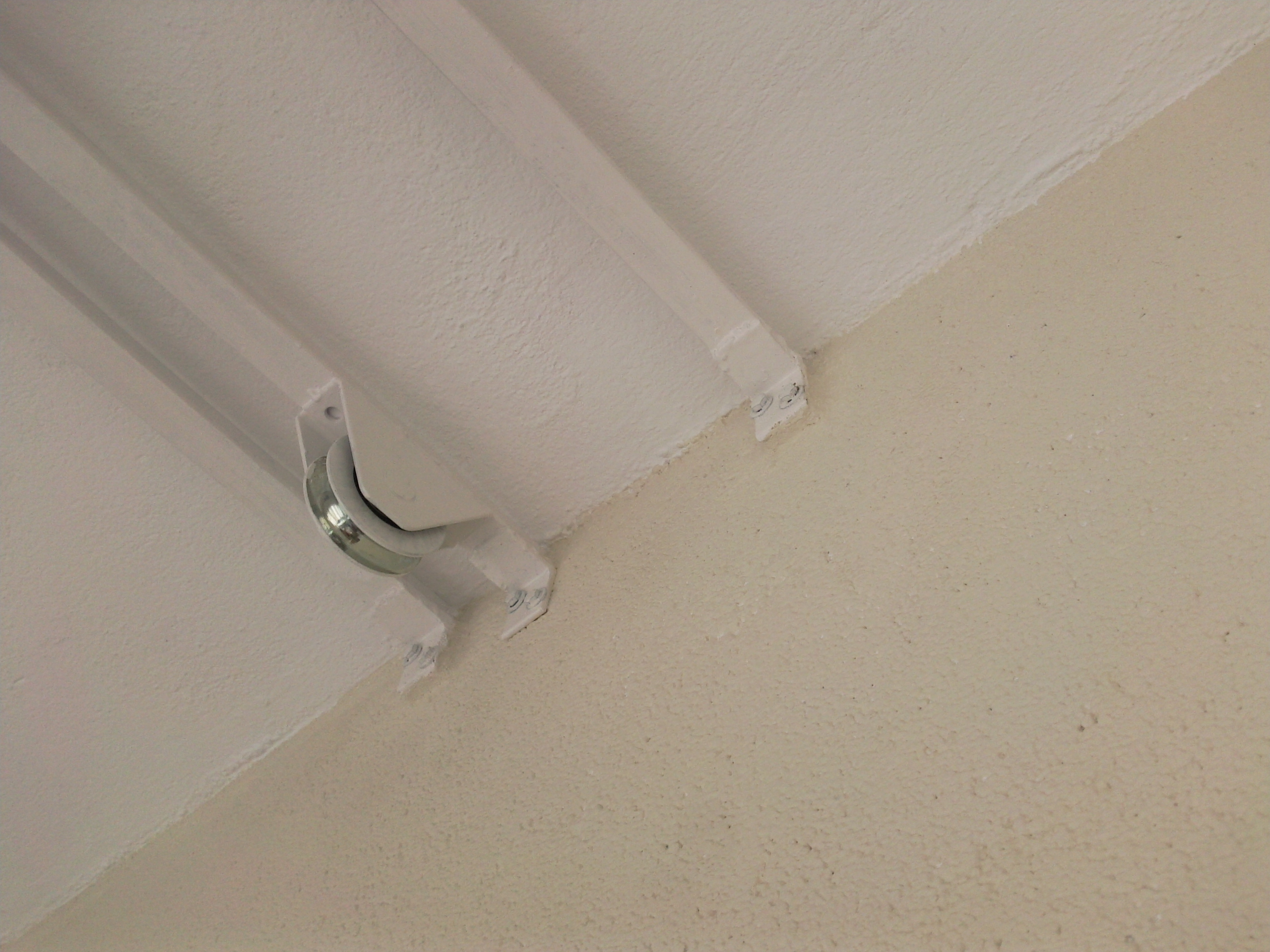

viendo la ultima foto, veo que las piezas metálicas se han quedado un poco cortas y que los tornilos están sin apretar del todo. Yo le podría una tuerca a modo de arandela (de métrica más grande) o varias arandelas para que puedas apretar los tornillos sin que se salga el taco.
Por cierto ¿que tipo de taco has puesto? plástico, metálico, químico. ¿en el lado izquierdo es hormigon o ladrillo?
Es que sino todo el peso lo van a soportar los dos tornillos a plomo, pudiendose doblar o partir en el peor de los casos. Te lo digo porque como todavía no has puesto peso puedes hacerlo sin problema

saludos

poco a poco alfredo veo que ya lo vas consiguiendo esperamos ver con ansia circular tus trenes por tu maqueta.
un saludo

gon escribió:

Hola:

viendo la ultima foto, veo que las piezas metálicas se han quedado un poco cortas y que los tornilos están sin apretar del todo. Yo le podría una tuerca a modo de arandela (de métrica más grande) o varias arandelas para que puedas apretar los tornillos sin que se salga el taco.
Por cierto ¿que tipo de taco has puesto? plástico, metálico, químico. ¿en el lado izquierdo es hormigon o ladrillo?
Es que sino todo el peso lo van a soportar los dos tornillos a plomo, pudiendose doblar o partir en el peor de los casos. Te lo digo porque como todavía no has puesto peso puedes hacerlo sin problema

saludos

Acabo de pillar un cabreo de mil demonios al ver como se va al traste todo el texto que tenía ya escrito en respuesta a tu comentario... ...
Rebobinando, los tacos son de pvc y los tirafondos de acero galvanizado de 8. Las paredes son según miras las fotos, hormigón a la derecha y ladrillo hueco a izquierda. Eres buen observador y es cierto que he dejado demasiada luz entre los extremos de las vigas y la pared. A priori cuando medí, dejé un centímetro de margen para acople pero me he dado cuenta que es demasiado. Así que lo que pretendo hacer es suplementar arandelas o embutir diréctamente masilla bicomponente con un formón... ya veremos. Los tornillos no están apretados a su máximo torque porque hay que ajustar antes todo el sistema.

Saludos Mario, cómo se nota que has currado en una ferretería jajajajaja

guardaagujas333 escribió:

Acabo de pillar un cabreo de mil demonios al ver como se va al traste todo el texto que tenía ya escrito en respuesta a tu comentario... ...

Me suena lo que dices, pero mucho. Por eso cuando me explayo escribiendo, de vez en cuando selecciono todo el texto y le doy a "CTRL + C" (copiar).

guardaagujas333 escribió:

Eres buen observador y es cierto que he dejado demasiada luz entre los extremos de las vigas y la pared. A priori cuando medí, dejé un centímetro de margen para acople pero me he dado cuenta que es demasiado. Así que lo que pretendo hacer es suplementar arandelas o embutir diréctamente masilla bicomponente con un formón... ya veremos. Los tornillos no están apretados a su máximo torque porque hay que ajustar antes todo el sistema.

Algunas chapucillas hago y por eso te lo decía, para evitar que tengas futuros problemas. Yo creo que con que le pongas arandelas, no estoy familiarizado con las masillas bicomponentes ni sobre su resultado futuro, te valdrá para que al apretar los tornillos no se salgan los tacos y sobre todo para que al poner peso en las barras la fuerza no se ejerza sobre una parte del tornillo y parte del esfuerzo lo recoja la pared.
Seguro que algún compañero que sepa más te podrá dar un consejo más válido

saludos y adelante

Gracias por tu aportación, iré a la ferretería a ver que me proponen, aunque creo que con el suplemento de arandelas tiene que ser suficiente. Saludos.

Solo un comentario: cuidado con la pared de ladrillo hueco!. Entiendo que has usado tacos de nylon y tornillos o tirafondos de ¿8cm de largo? ¿8mm de espesor? Eso no me queda muy claro pero al caso es lo mismo, en la pared del ladrillo hueco solo te apoya el taco en los puntos en los que atraviesas la cerámica, por tanto el taco tiene pocos puntos de anclaje y puede salirse, más viendo que justo en ese punto te ha quedado el espacio de sobra según las fotos. Por otro lado el tornillo también puede en cierto modo pivotar sobre el filete cerámico atravesado cediendote algo de altura y desnivelando las vigas.

En alguna ocasión para sujetar cosas pesadas he rellenado el ladrillo hueco macizando el interior con mortero (a través de un agujero un poco mas grande que el de una broca normal) y después una vez bien seco, ya agujereas tranquilo y tienes un taco bien anclado. En cualquier caso depende del peso que realmente vaya a soportar cada viga, puedes probar tirando un poco tu de ellas, si ves que cede enseguida, con las arandelas no creo que termines de solucionar el problema.

Por otro lado, enhorabuena or el fantástico trabajo de cerrajero que estas haciendo, yo sería incapaz. !Ánimo y adelante que ya te queda poco para verlo funcionando!

Un saludo.

turin escribió:

En alguna ocasión para sujetar cosas pesadas he rellenado el ladrillo hueco macizando el interior con mortero (a través de un agujero un poco mas grande que el de una broca normal) y después una vez bien seco, ya agujereas tranquilo y tienes un taco bien anclado.

Buenas:
para este caso es más sencillo poner tacos químicos. Se hace el agujero, se pone el taco especial y luego se proyecta la masilla con pistola de silicona

http://www.youtube.com/watch?v=7pfH1O4ngKE

saludos

Hola a todos, especialmente a lo que me habeis objetado en estos días sobre la luz que queda en las cabezas del vigamen... En este sentido, y tras haberlo puesto en debate a algunos de mis conocidos en temas de construcción, me han dado una solución que a la vez de sencilla es barata y eso me gusta

... se trata de la siguiente idea: si no te puedes llevar la viga a la pared... llévate la parez a la viga... me explico, se trata de rellenar el hueco con mortero inyectándolo o embutiéndolo con "arte", vamos, todo el arte que te permiten los dedos. Tengo que fabricarme un pequeño encofrado de madera u otro material que contenga el mortero mientras esté fresco y simplemente se llena el hueco y listo. La idea me ha sorprendido y me ha convencido a partes iguales, así que en los próximos días así lo voy a ejecutar.

Por supuesto os colgaré las fotos que sean necesarias para que la explicación quede totalmente clara.

Por último reseñar que ya doy por concluido en farragoso trabajo de implantación del sistema de elevación no siendo finalmente necesario incluir las cinco cogidas del eje; me he apañado bien con cuatro.

Fotos y hasta mañana

actualizando trabajos...

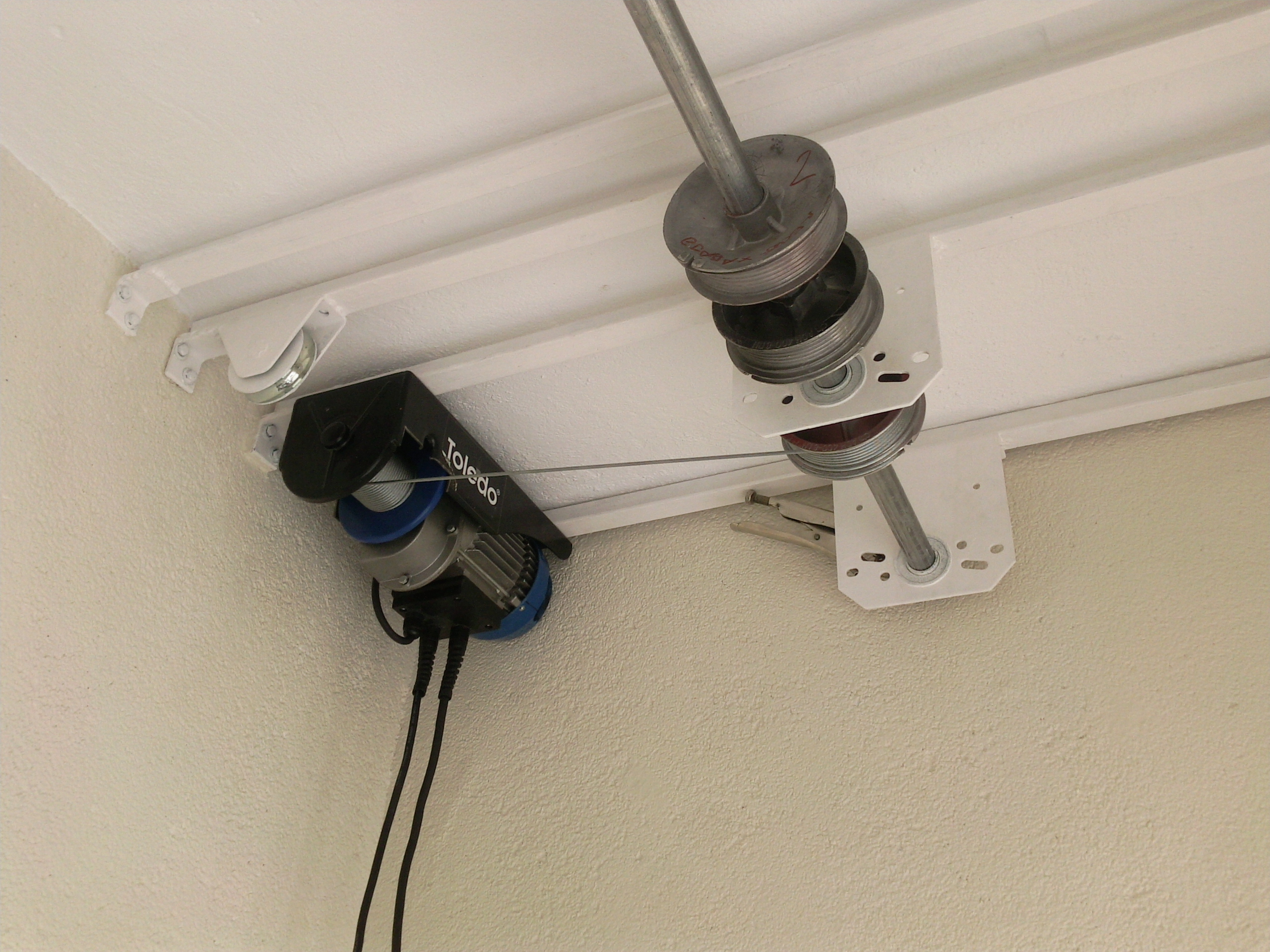

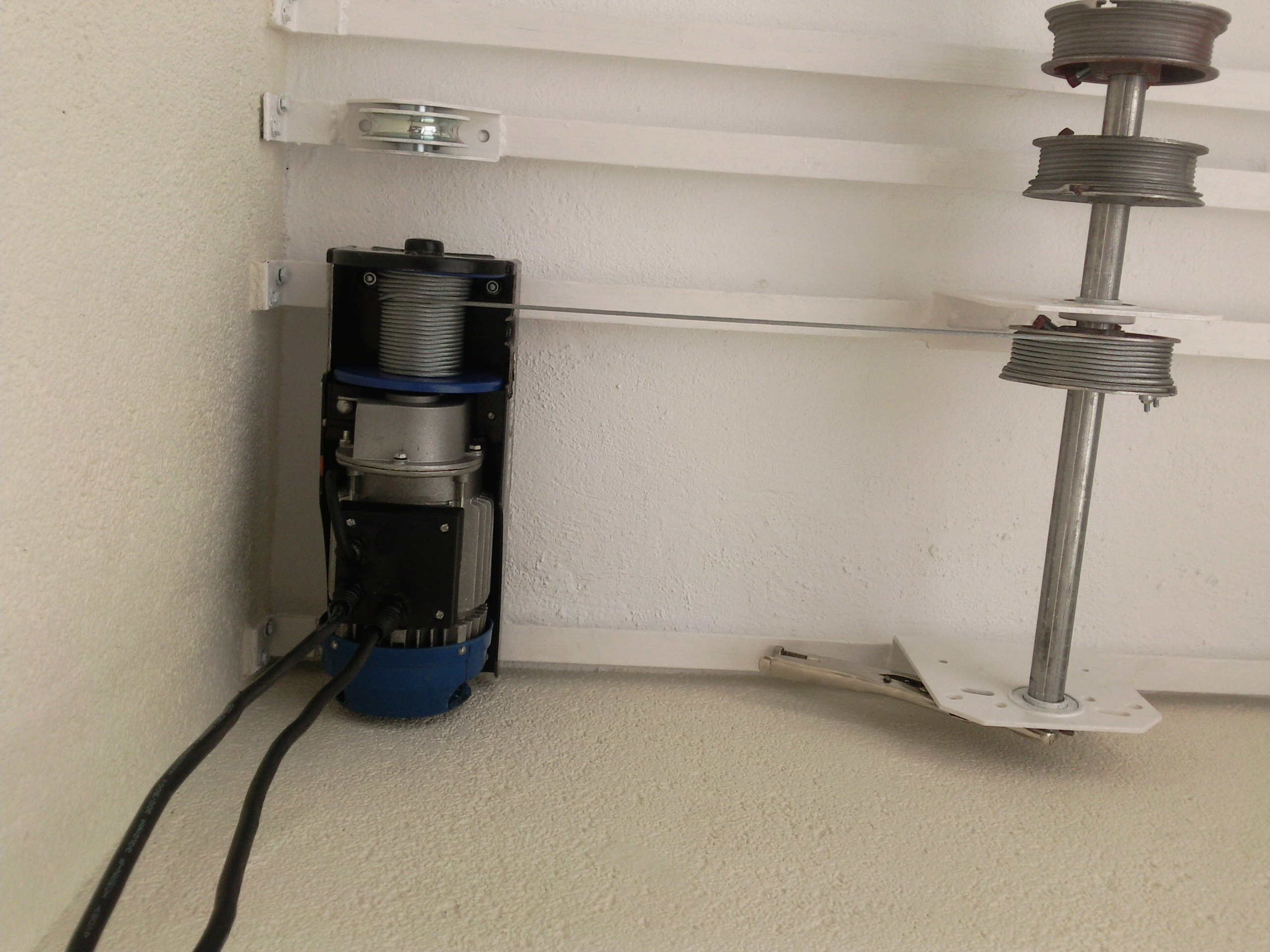

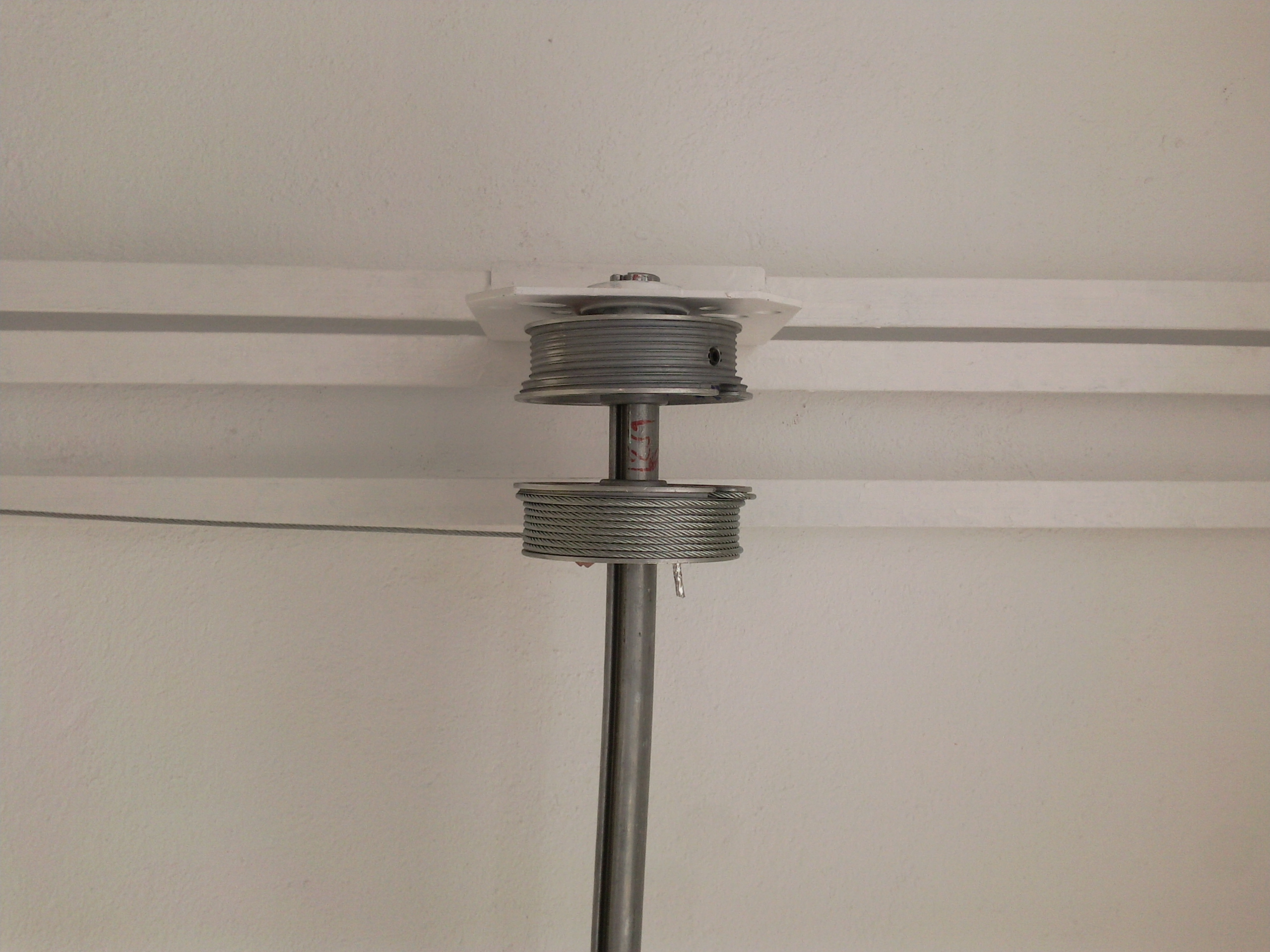

dando por solventado el pequeño desajuste de las cabezas de vigas rellenando el espacio con mortero y paciencia, se ha dejado secar convenientemente y luego se ha pintado el engrosamiento. También se ha colocado el motor elevador en su sitio definitivo. Este motor ya no hay que volverlo a mover, pues está enfrentado al tambor recogecables del eje con el que trabajará a la inversa, enrollando uno y desenrollando el otro y viceversa...

Ya sólo queda fijar las arandelas de elevación a la base de la maqueta y terminar de tirar los cables hacia sus respectivos tambores Se terminará por ajustar los recorridos del sistema para que todos enrollen y/o desenrollen por igual según la dirección de trabajo de cada uno. Es importante, seguir las indicaciones técnicas del fabricante que aconseja dejar siempre un margen de seguridad de entre 1.5 y 2 vueltas sin desenrollar en cada carrete.

Saludos y fotos

jajaja...lo malo esque trabajava en una ferreteria nada alfredo eres un artista menudo trabajito lo del techo joer pero sigue asi que te esta quedando bien aver cuando veamos esa maqueta terminada
un saludo y paciencia

Dentro de unos diez días, dejaré montada la maqueta en su sitio. Por este mes ya he consumido el dinero que tenía autoasignado para este menester... y es que necesito comprar dos paneles de chapa blanca para tapar la cara inferior de la maqueta... ya sabes, dejarla bien bonita por debajo para que no afee la estética de la terraza. Piensa que la base de la maqueta hará las veces de techo en la terraza, la cual supone más del 95% del total de su superficie.

Por otro lado, ya he conseguido el objetivo que me había marcado para antes de final de año de dejar la cuna de la maqueta hecha y colgada (esto último es cuestión de horas y algo de dinero). Ahora ya puedo trabajar con ella con mucha comodidad con tan sólo darle al botón de bajada y subida.

Saludos.

2 dudas

¿Te sera facil descolgar la maqueta, si esta arriba y tienes algun problema con el motor?

¿Que tienes previsto utilizar para tapar el "culo" de la maqueta y como lo aguantaras para que sea de quita y pon para poder manipular el interior? Yo aun la tengo destapada y es un festival de cables y de miraditas de la jefa en plan "y esto cuando lo vas a tapar"

ERG escribió:

2 dudas

¿Te sera facil descolgar la maqueta, si esta arriba y tienes algun problema con el motor?

¿Que tienes previsto utilizar para tapar el "culo" de la maqueta y como lo aguantaras para que sea de quita y pon para poder manipular el interior? Yo aun la tengo destapada y es un festival de cables y de miraditas de la jefa en plan "y esto cuando lo vas a tapar"

Hola, espero obviamente que el motor no falle pero si lo hiciera, bajarla es cuestion de soltar dos tornillos que sujetan el tambor del polipasto. En cuanto a tapar los refajos de la maqueta esta contemplado mediante dos chapas de madera 3m.m. de grosor acabado melamina blanca la cual se sujetara con imanes distribuidos convenientemente. Si quieres mas informacion de como hacerlo sperate unos dias que cuelgue fotos. Saludos
