Detalles vagon plataforma MMQ serie 250.194/443

Hola.

Un proyecto modelistico de altura... soberbio!

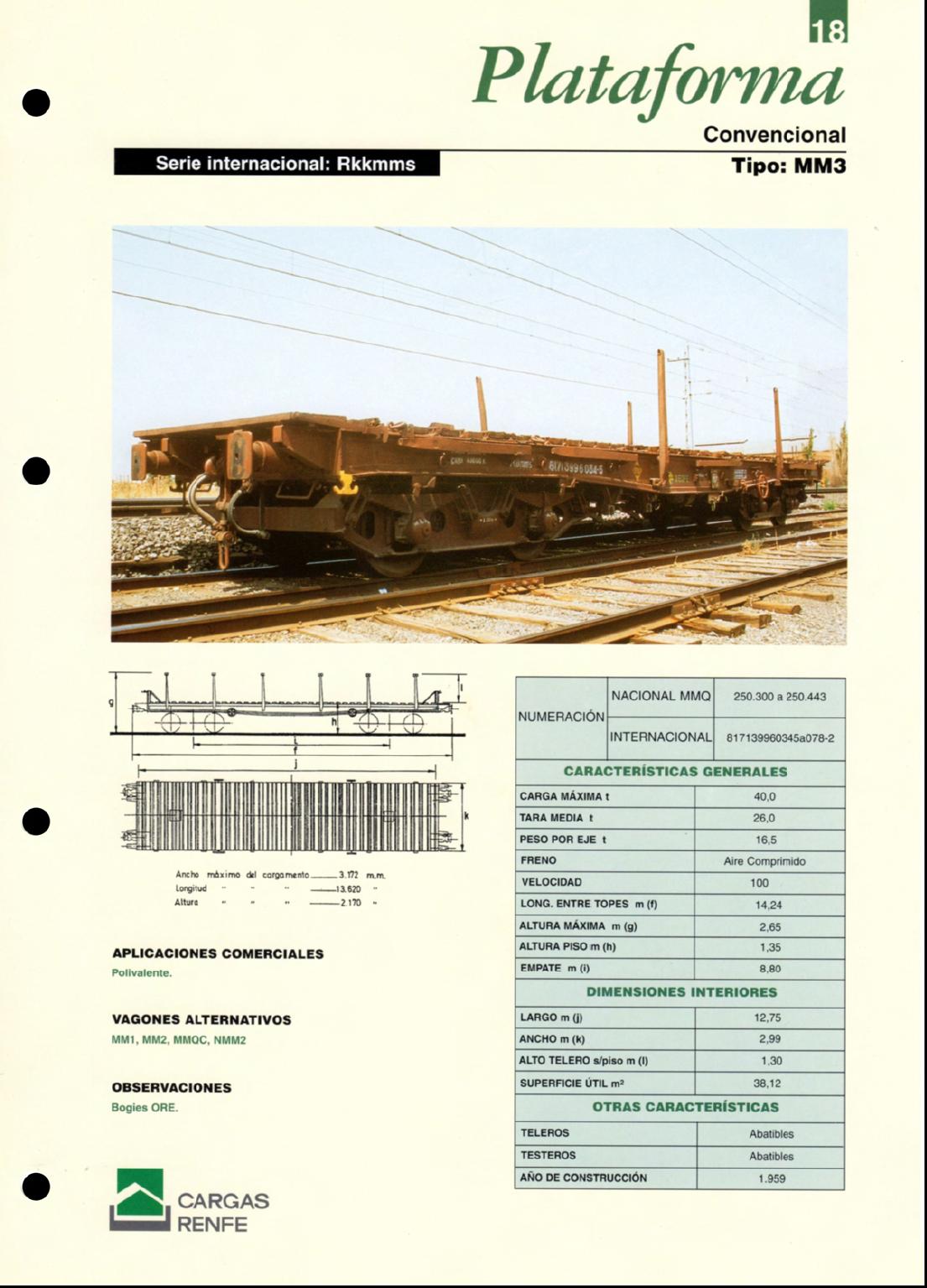

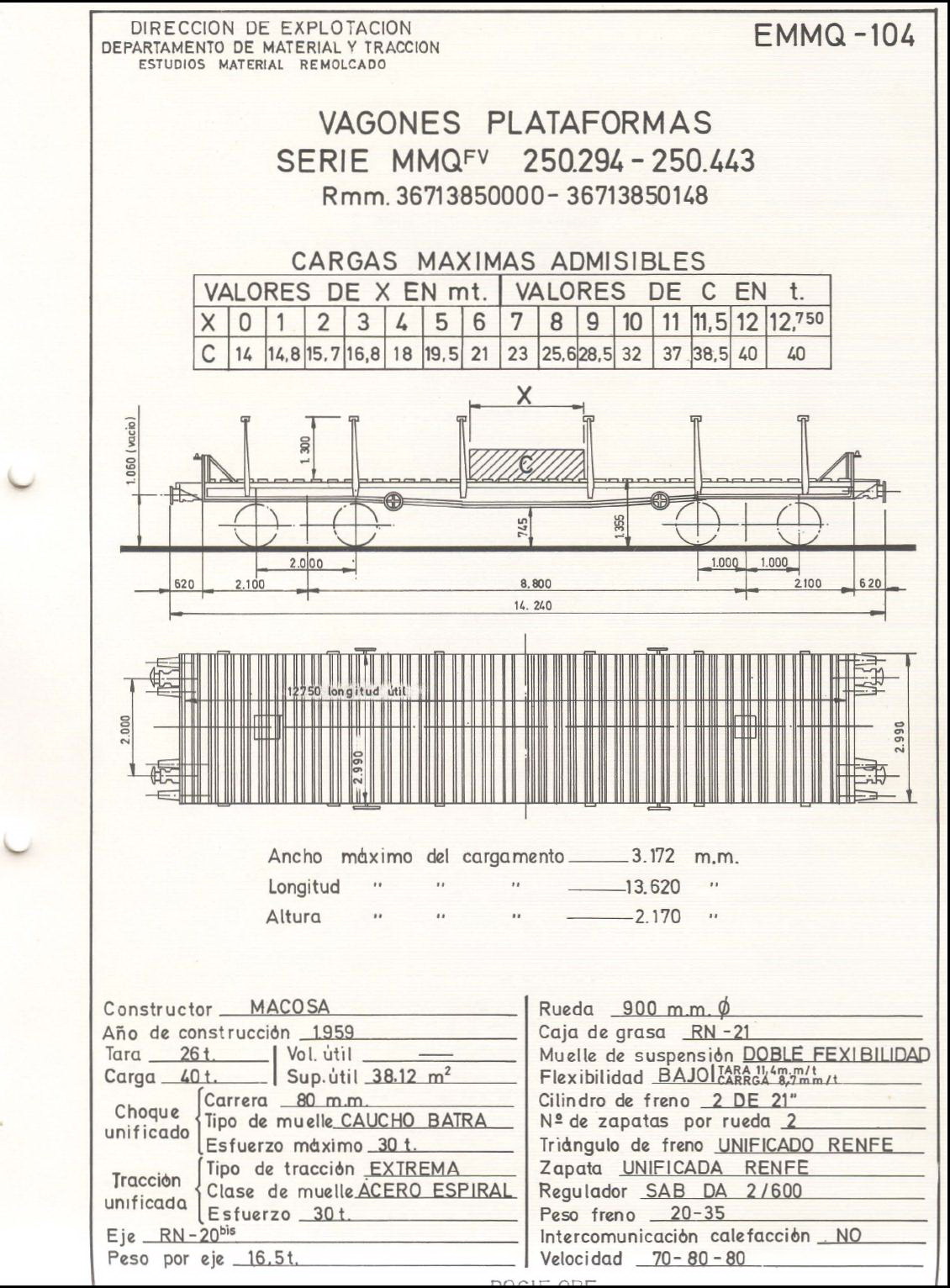

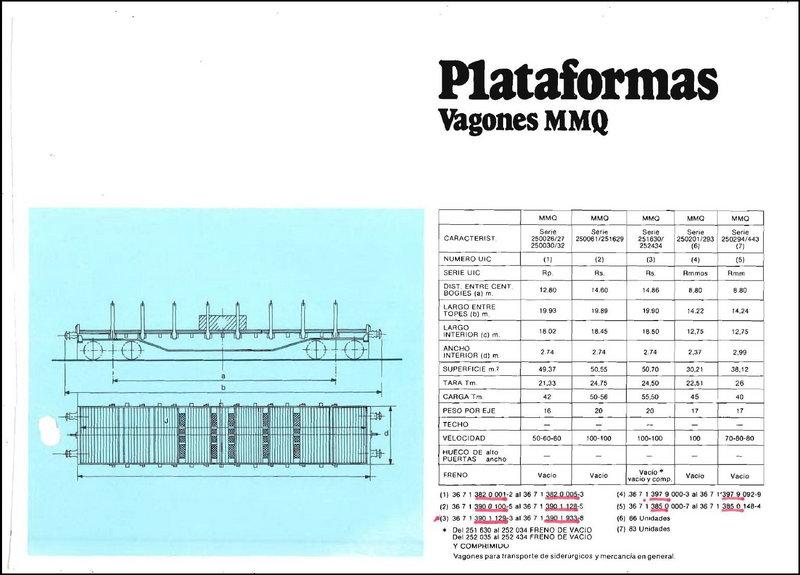

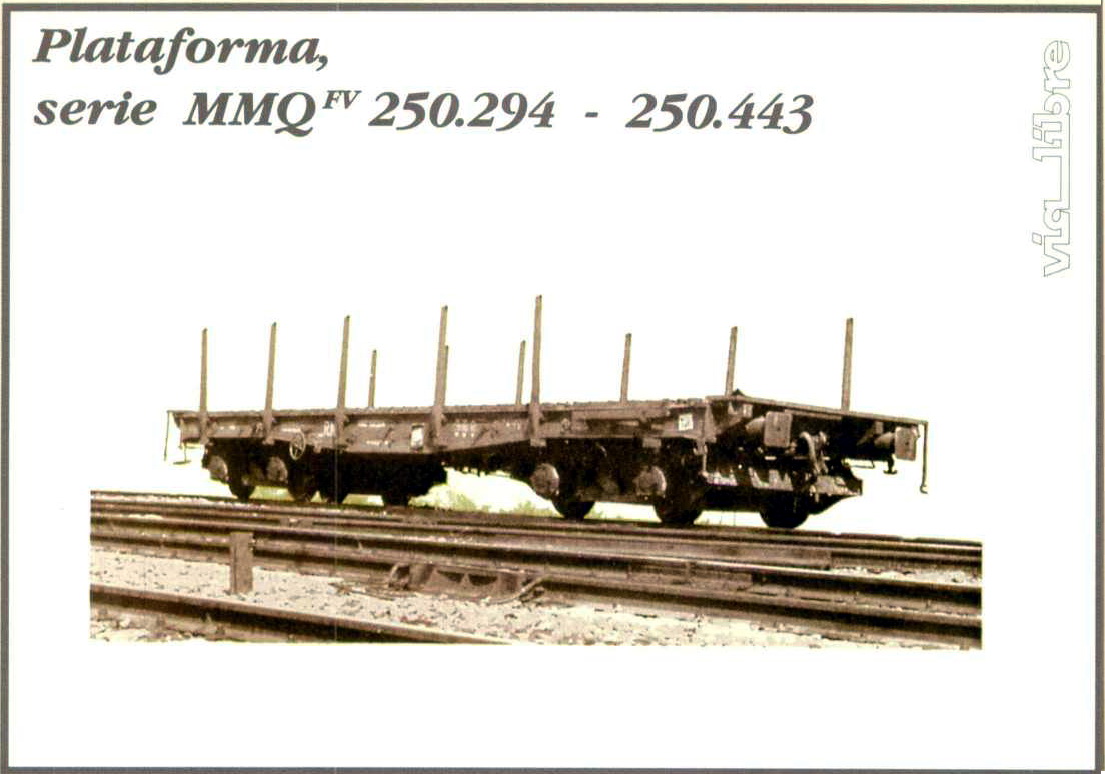

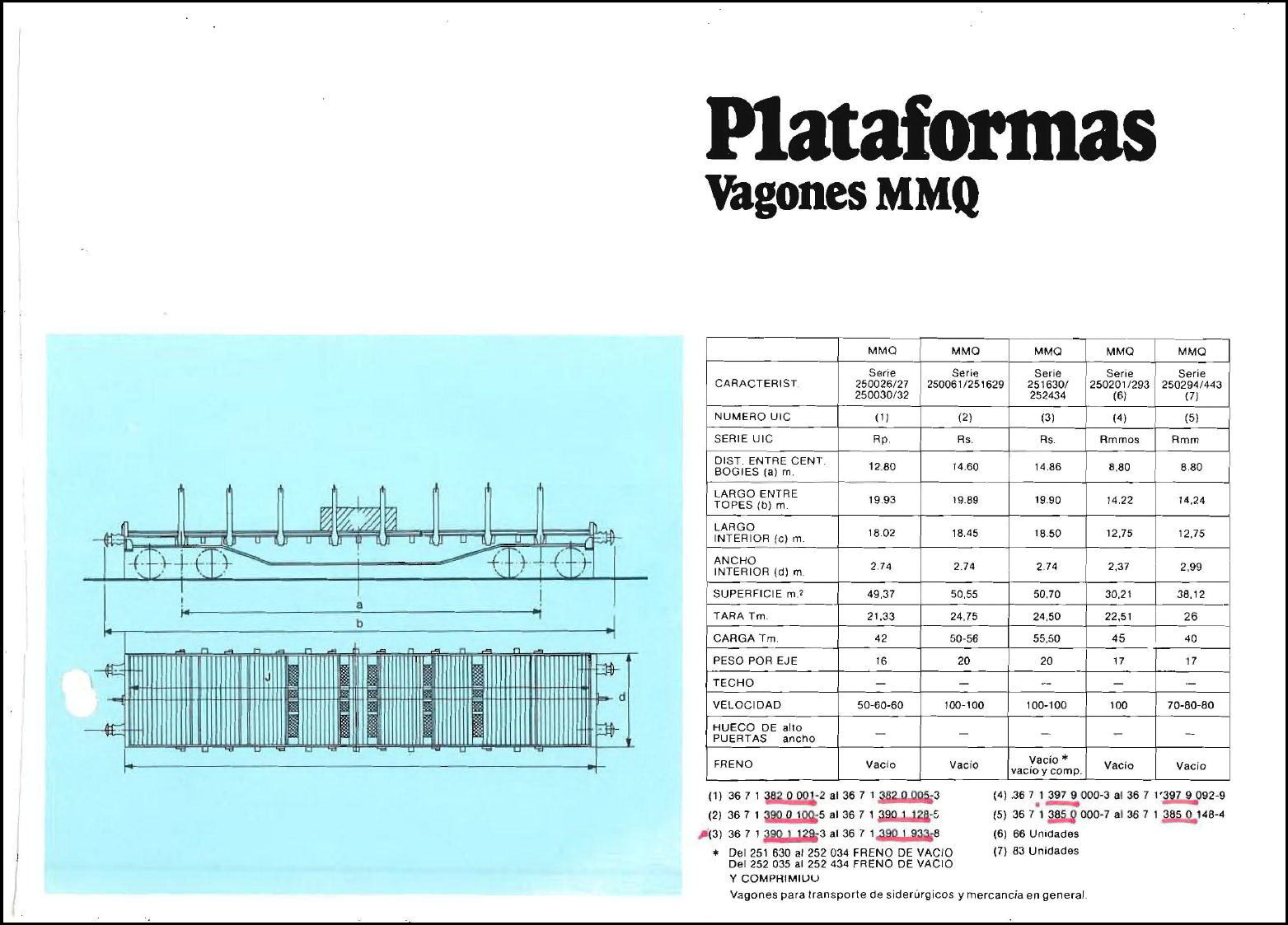

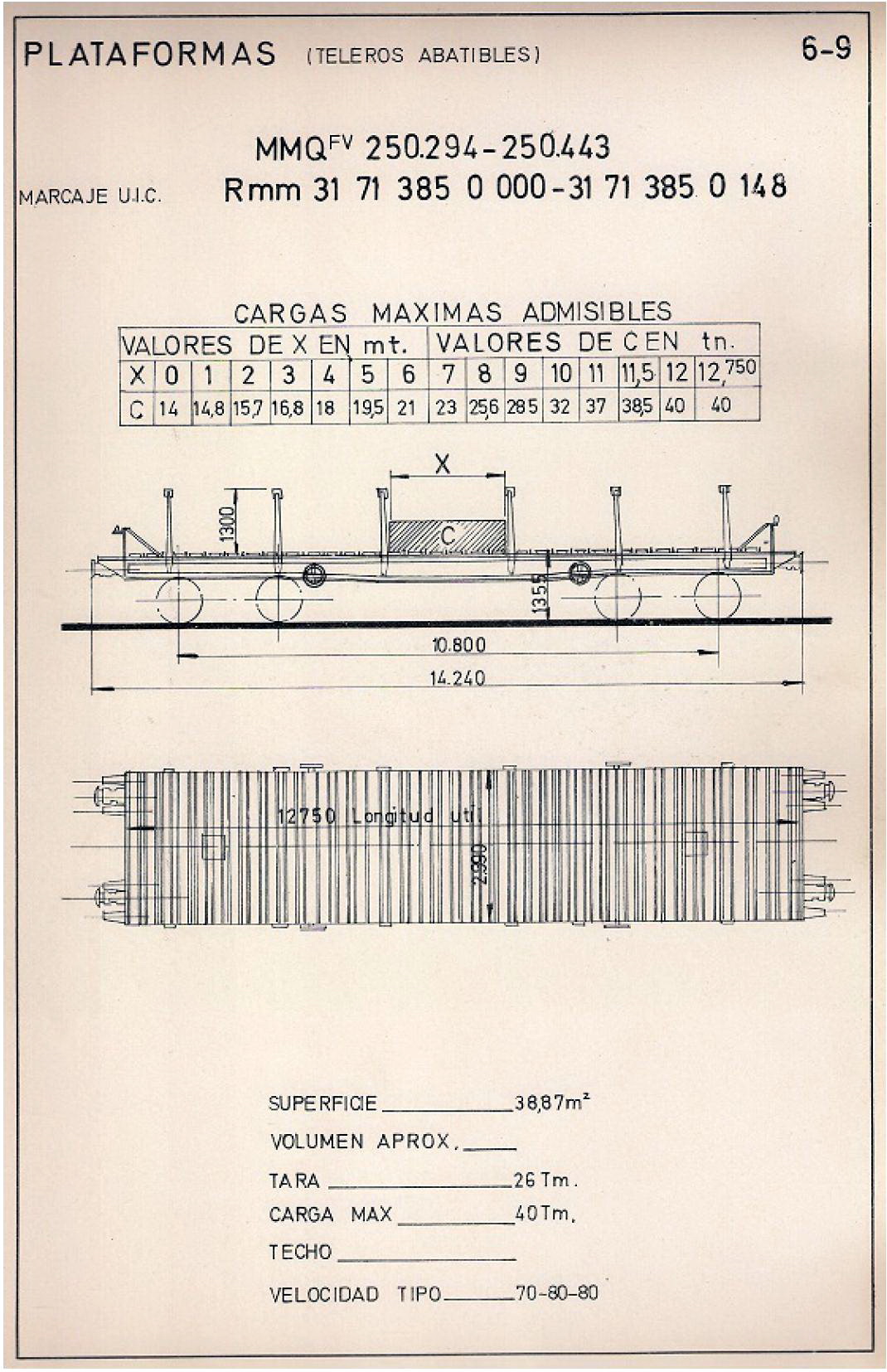

Aunque supongo que ya dispones de toda la informacion que expondré, te paso las fichas de los diversos albumes de renfe de los que dispongo.... Tal vez puedan servir para alguien mas que intente el reto

Albumes de 1970-1972-1980-1995 no tengo constancia de mas....

Puedes ver en las caracteristicas del vagon los frenos por años... 1970-72 y 80 marca "vacio" tal vez en este último pudira ser ambos, en 1995 aire comprimido... Curioso es que la numeracion del album de este año 95 es de la "250300 a 250443" y no "250294 a 250443"...

Tambien es curioso las cajas de grasa Athermos de los primeros años...en contraposicion de las avituales de los ORE tipo SKF...

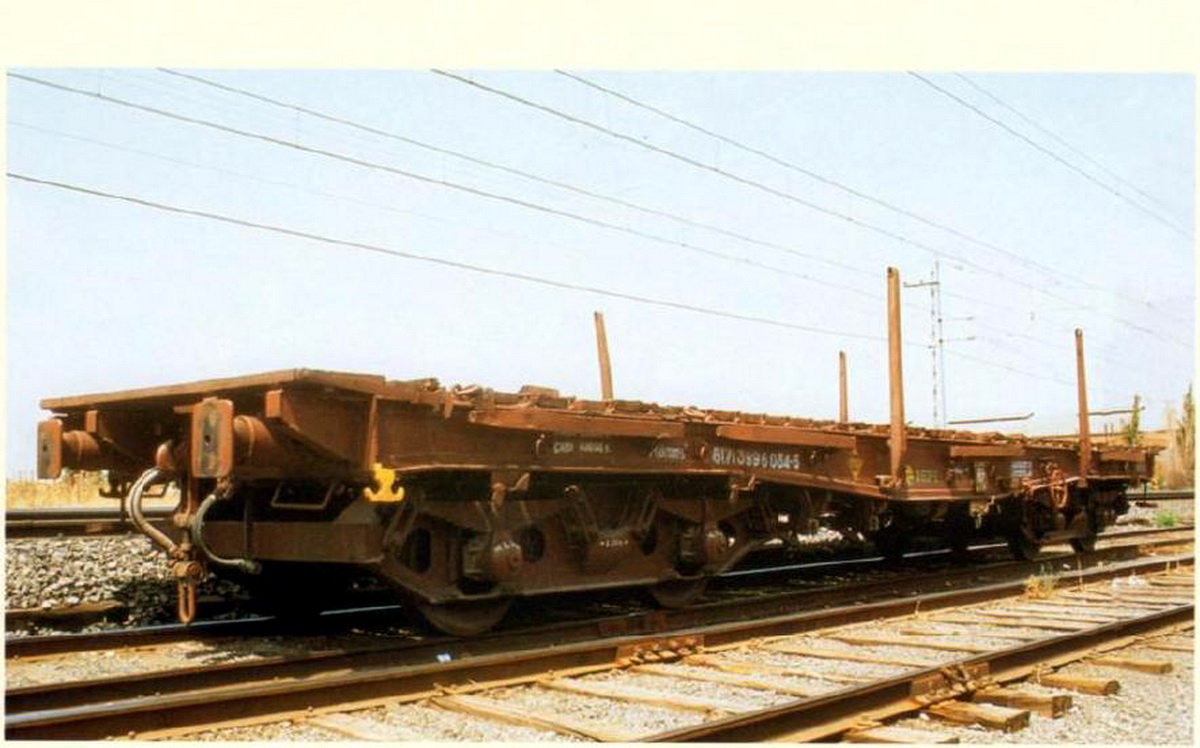

Solo un pequeño apunte, y es que parece que lleva topes unificados en ambas fotos...

Hola Jesus.
Muchisimas gracias por tu clara explicacion y por haber puesto las fichas. Las de 1980 ya la tenia, pero las otras no.
Me sirven de mucha ayuda.

Un cordial saludo.

Hola chicos

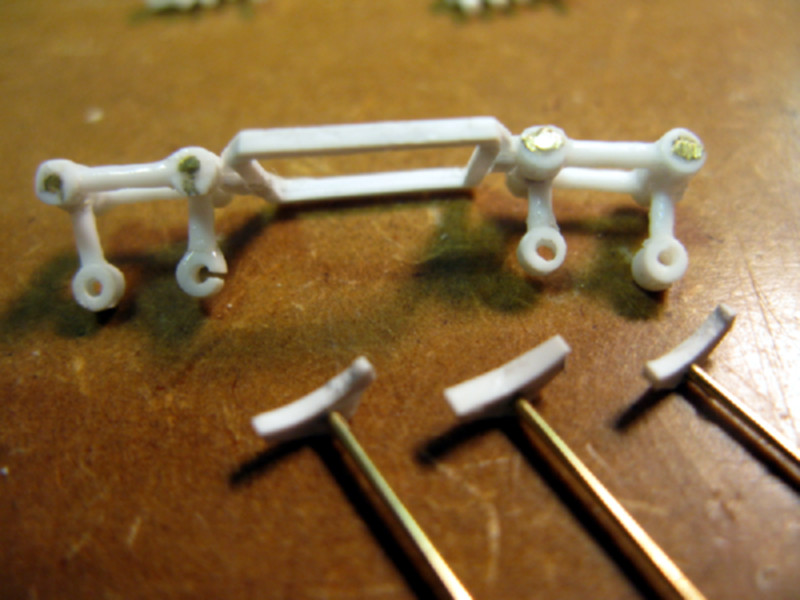

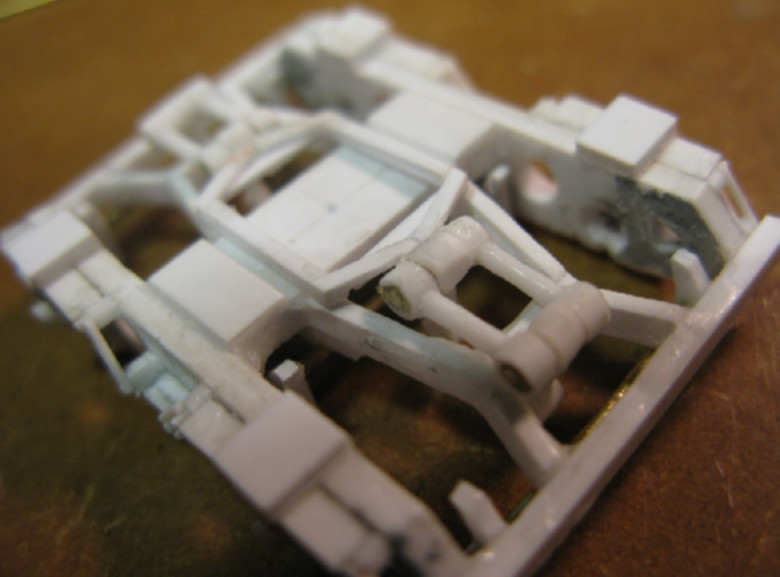

Os pongo unas fotos mas de como va el bogie. Ya le hemos puesto las zapatillas y algunos adornos mas.
Espero no quedarme ciego antes de tiempo.
Un saludo.

SOBERBIO TRABAJO!

Clavaico, clavaico...

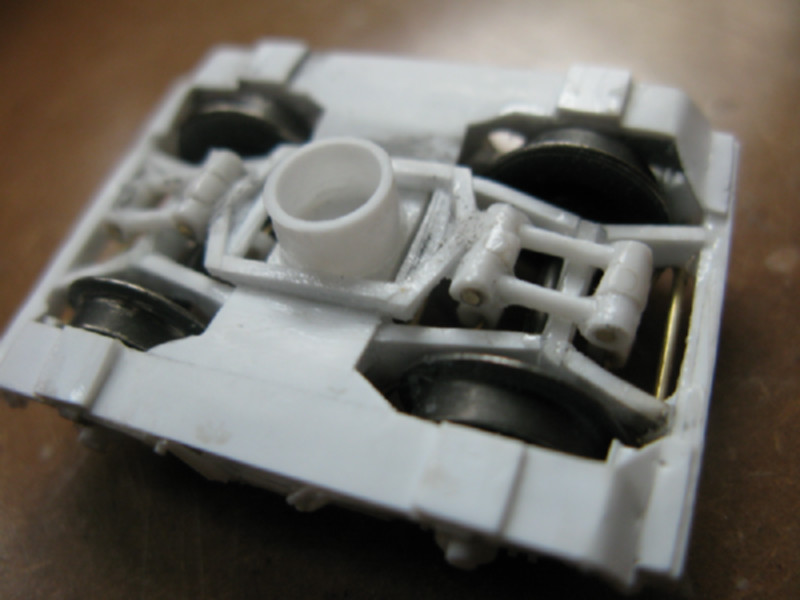

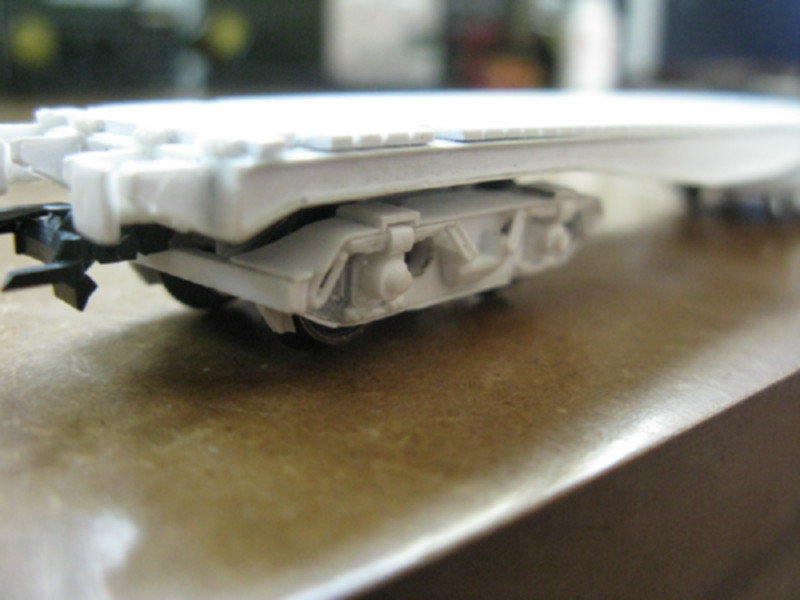

Fotos del bogie acabado, por delante y por detras.

Cinematica. He realizado una prueba de rodadura y va correctamente.
Hasta otra.

Saludos.

eurico escribió:

Hola chicos
Os pongo unas fotos mas de como va el bogie. Ya le hemos puesto las zapatillas y algunos adornos mas.
Espero no quedarme ciego antes de tiempo.
Un saludo.

Ya nos podías deleitar con un tutorial de tu estupendo trabajo......
Saludos

susob escribió:

SOBERBIO TRABAJO!

Clavaico, clavaico...

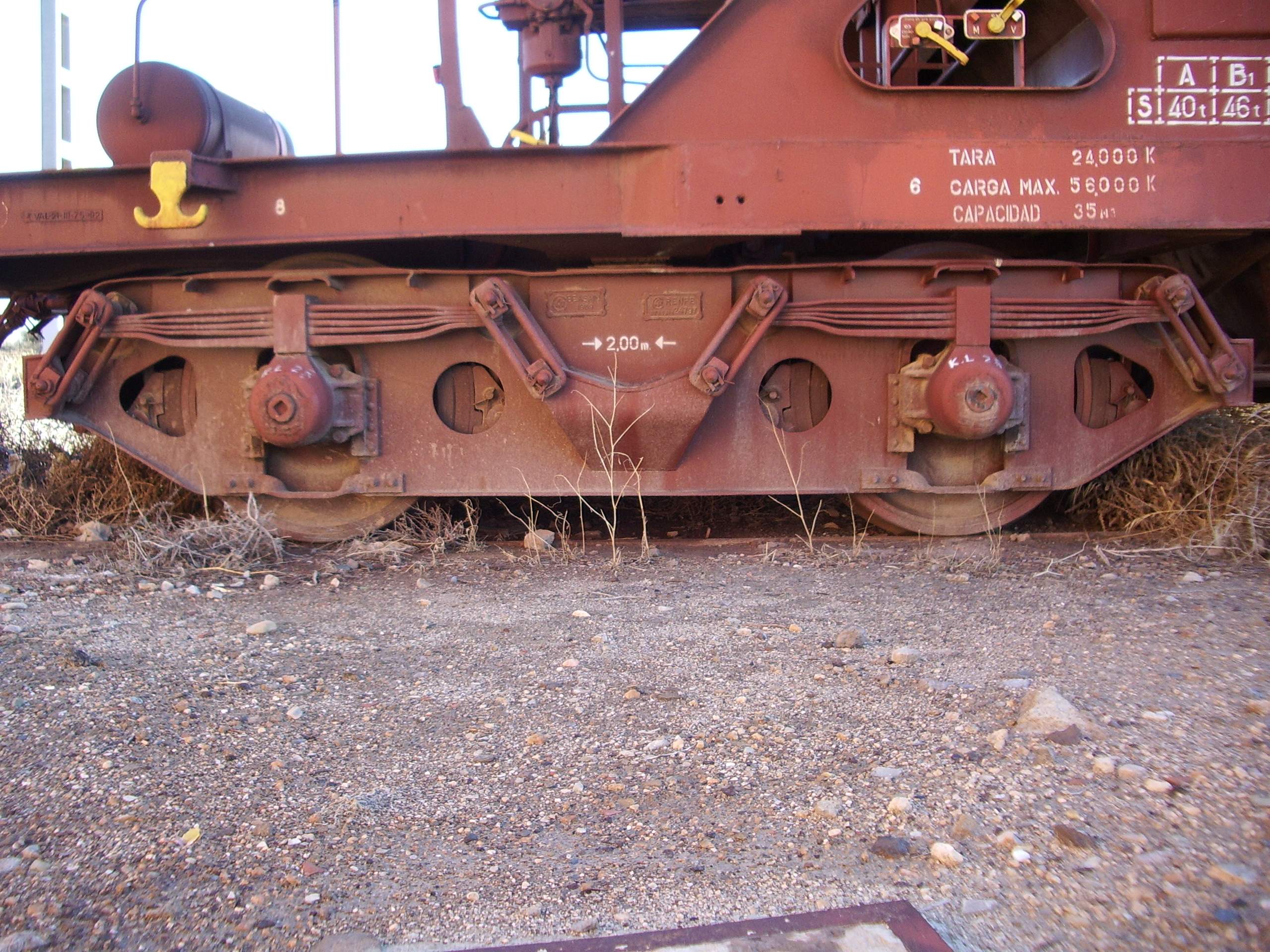

¿Se sabe de qué MMQ es el detalle del bogie?
Saludos

Madre mía, erurico, te está quedando espectacular. No tengo palabras para lo que veo. No te quiero meterprisa, pero estoy ansioso por ver el resultado final.

Enhorabuena por el trabajo. Saludos

muy buen trabajo si señor,aunque no muy abitual ver esos bogies quedan de fabula.
saludos.

Menudo trabajo!!! Todo el vagón te está quedando de maravilla pero lo que más me gusta son los bogies. Son espectaculares.

Un saludo.

Hola muchachos.
Gracias a todos por vuestros comentarios.
Josmavel: El tutorial se hara esperar un poco, de todos modos como lo voy modelando en 3D luego los planitos seran un pis-pas.
Todavia no tengo escogido si hacer el modelo que especifica la ficha que puso Susob de 1972 en gris para lo que hay calcas de trenmilitaria con la
ref.HO-RE-000_0134 o la del 1995 en oxido rojo.
Al final he tenido que pasar la fresa por las uniones del triangulo con la varilla de las que van a las zapatas por que en alguna rueda rozaba.

Ahora me queda por detallar la zona baja del vagon con los frenos y la tuberia, pero no encuentro info de la disposicion exacta de los tubos.
Conforme vaya avanzando os doy noticias.

Un cordial saludo a todos.

[241-2001]

Te va a quedar espectacular!!!

Consejo, para las calcas de TM, usa microset y microsol, te quedarán de miedo

s2

Hola de nuevo.

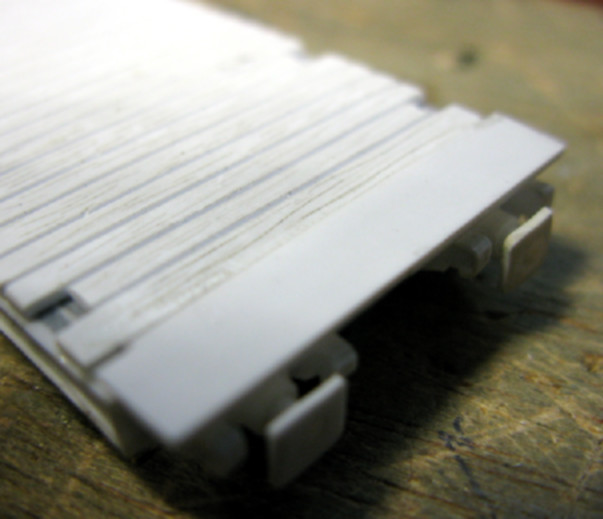

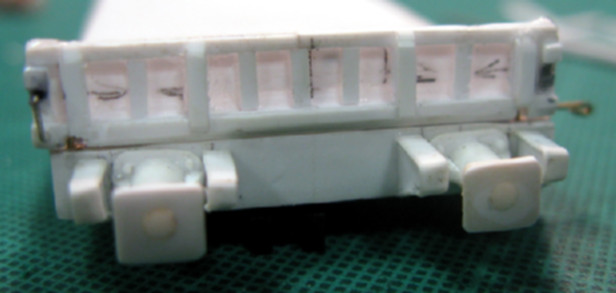

He dejado el tema de los detalles bajo plataforma pendientes, porque el otro día me entro la inspiracion y recupere los testeros que en parte ya tenia empezados. Los testeros tienen una particularidad y es que son posibles dos posiciones, abatido y vertical.
Lo cierto es que como lo he ido haciendo sobre la marcha me ha costado un pelo porque casi parecen de cristal algunas cosas y gracias a que tengo los dedos no muy gruesos sino, ni os cuento.
Si alguien supiese alguna forma aparte de esta que me la cuente, para la proxima.
Hay van unas fotillos del artilugio.


Un saludo a todos.

Genial. Es un placer contemplar obras como esa-
Saludos.

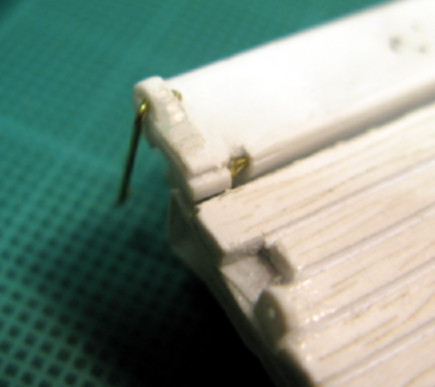

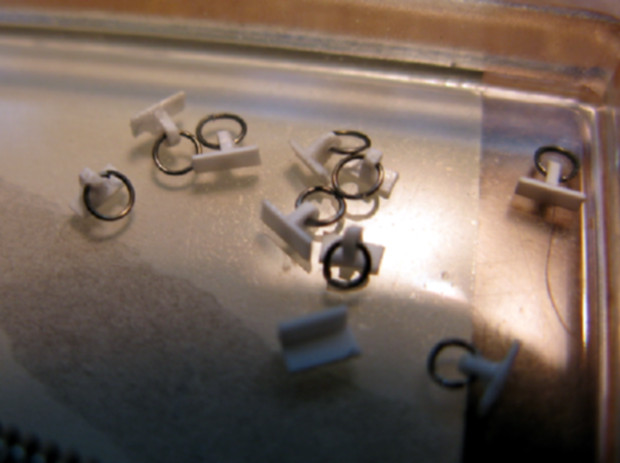

Esta mañana he estado liado con las argollas. Toy medio ciego
Os poco otra instantanea.
Estan hechas con muelles. He cogido un muelle pequeño y no muy grueso, supongo que en tiendas de modelismo o slot se pueden encontrar; y cada giro de espiral le pego un tajo, luego lo filo y por ultimo lo presiono ligeramente para cerrarlo, (con sumo cudado en la presion) sino se nos va todo al carajo.
El resultado es fantastico.
Supongo que a lo mejor alguien ya lo ha hecho, pero bueno yo voy diciendo humildemente como lo voy sorteando por a alguien le sirve.
Un saludo a todos.

Impresionante, con el tamaño que tiene y has hecho todas las piezas operativas, un trabajo realmente bueno.

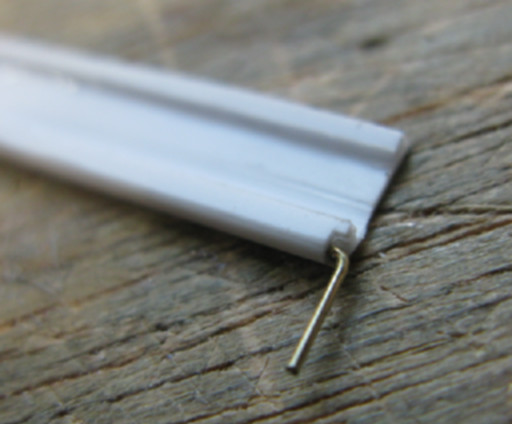

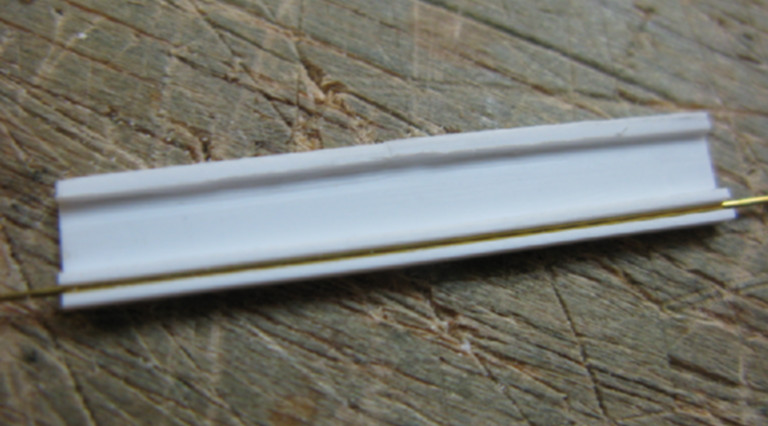

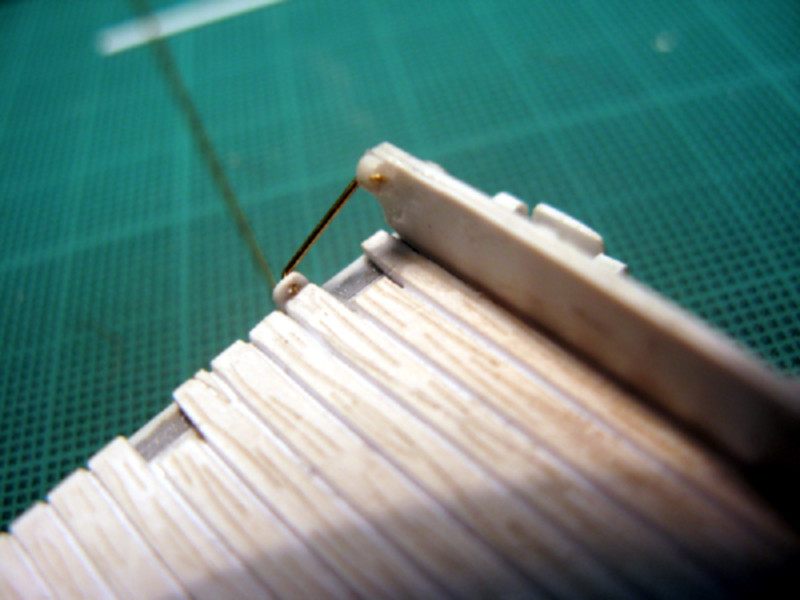

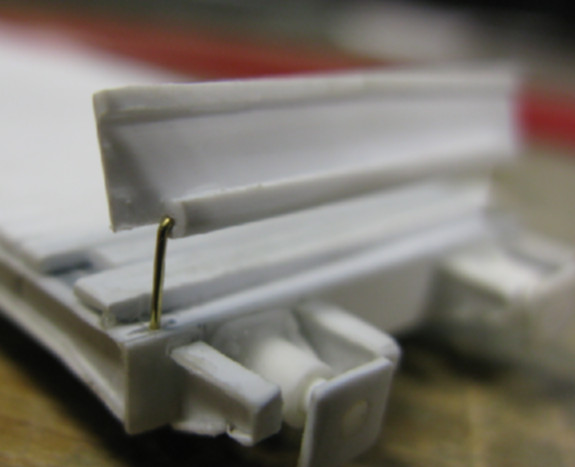

Los testeros abatibles ya estan acabados, el anclaje es provisional hasta que pase por el tunel de pintura.

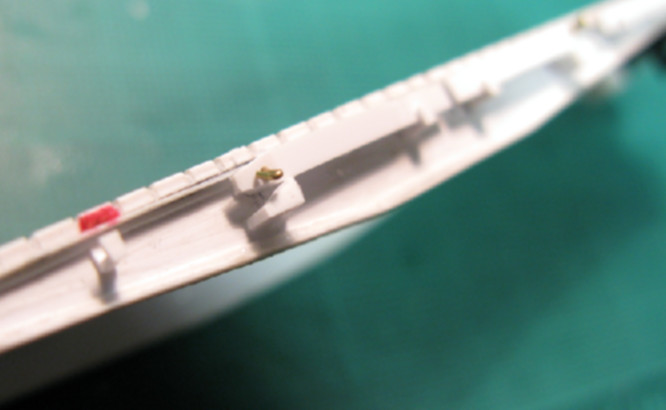

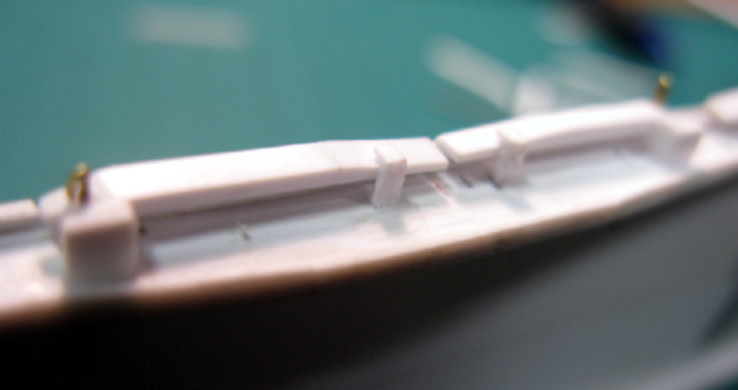

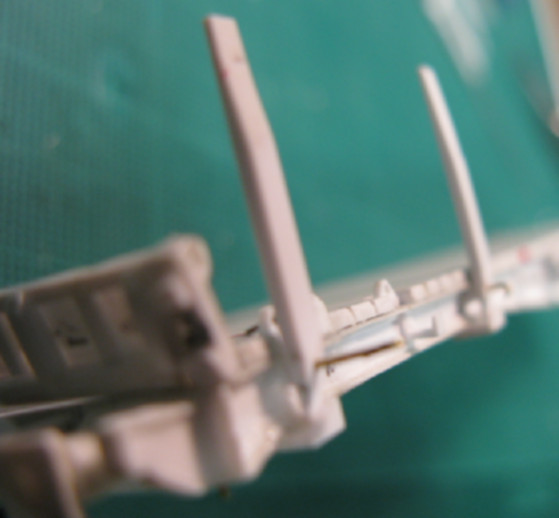

Desde ayer estoy liado con los teleros (abatibles tambien); estuve mirando las fotos del MM3 que puso Susob y como diferian de mis primeras muestras, me he ceñido mas al de la foto.
Aqui hay que atinar mas, porque es condicion importante que quenden "erectos".

Bueno os subo unas fotillos mas de como va el proceso.

Un saludo a todos.

Hola chicos.
Os adjunto unas fotillos mas de como sigue el trabajo, ya que he estado un pelo liado y tenia dudas sobre los bajos del vagon. Espero que mas o menos este bien definido por que no he podido encontrar casi ninguna info.
Ante todo dar las gracias a Jordi por sus respuestas tan atentas sobre el tema.

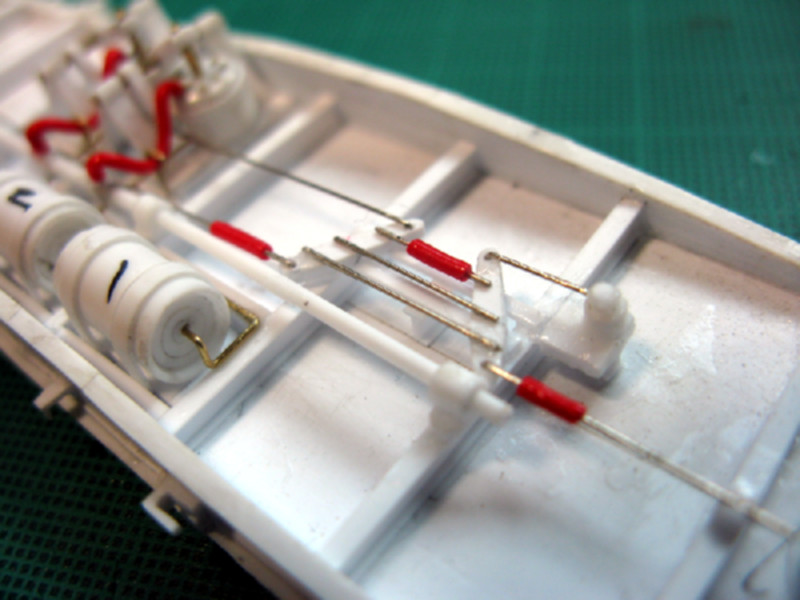

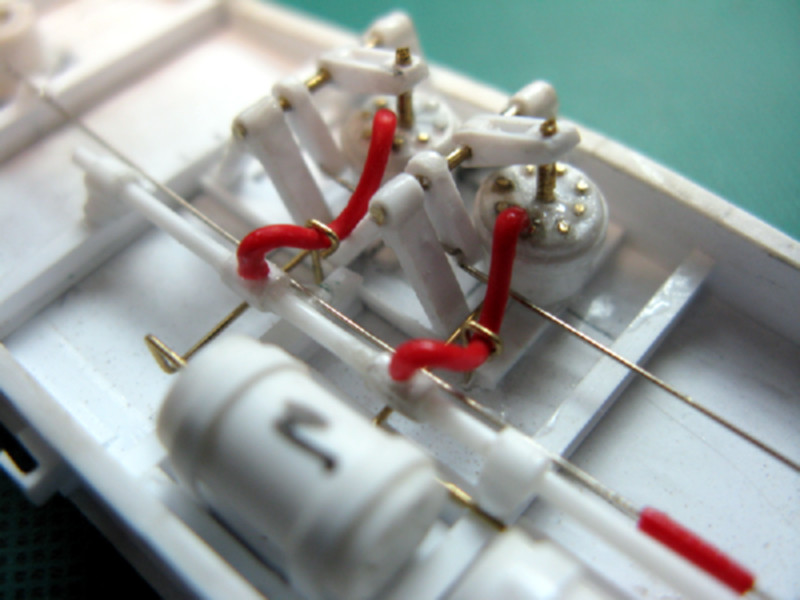

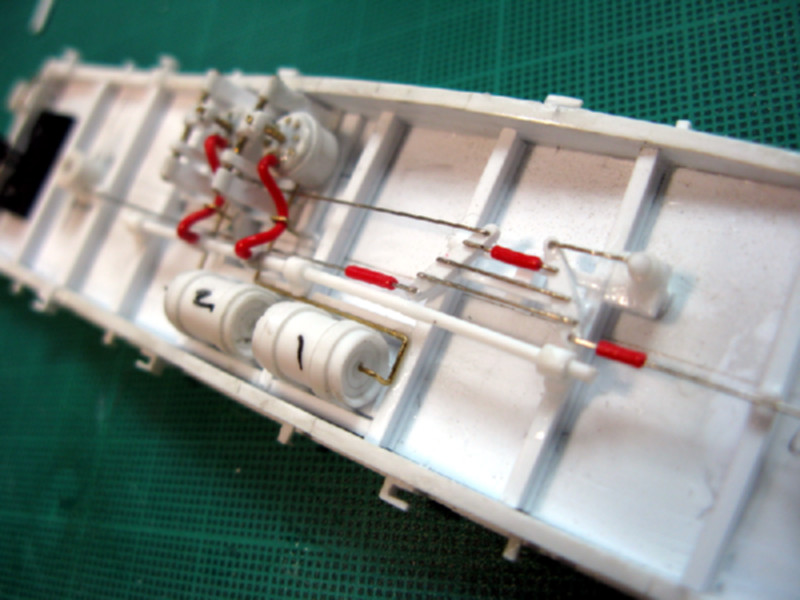

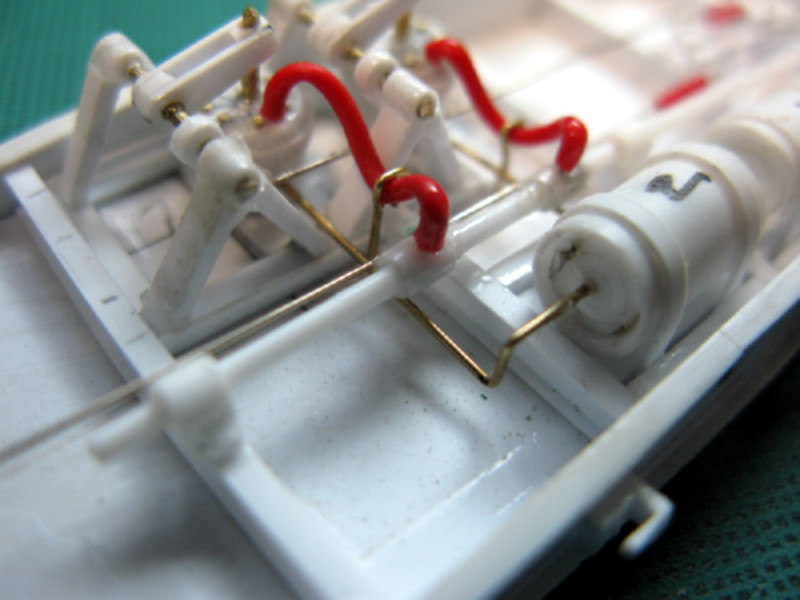

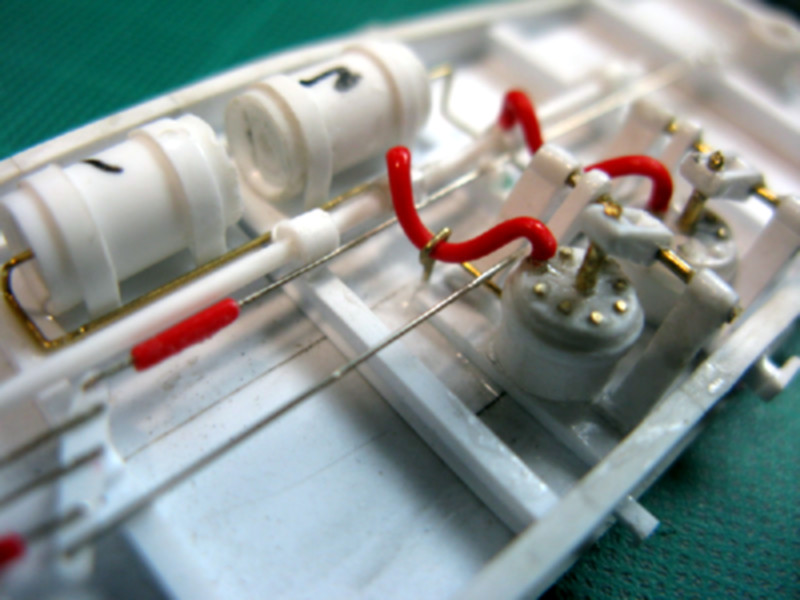

Así que sin mas dilacion hay van los detalles de los bajos de la plataforma.
Esto ya empieza a estar a punto de caramelo.
Un saludo a todos.

menos mal que estabas liado.
Madre mia!!!!!

chapeau!!!!!
