Maqueta ambiente iberico

Pues ya tengo otro hilo que seguir. Obrigado por compartir tus avances. ¿Es escala N o H0?

Muchas gracias, a escala es h0

RicardoSantos escribió:

Las rampas son de 1,25% en curva y 1,50% en recta. Y lo radio mas pequeño es de 500mm.

Ricardo. qual é a distancia que entre pisos?

A distância entre pisos são 12cm

RicardoSantos escribió:

A distância entre pisos são 12cm

Ricardo, isso não é um pouco apertado quando tiveres necessidade mexer as composições com as mãos na estação oculta?

Olá Jorge

Sim efectivamente 8 cm não é muito, mas devido a uma janela que tenho numas das paredes nao posso subir mais que isso, pois se subir a janela ficava sem poder abrir ou então tinha de interromper a maquete na zona da janela.

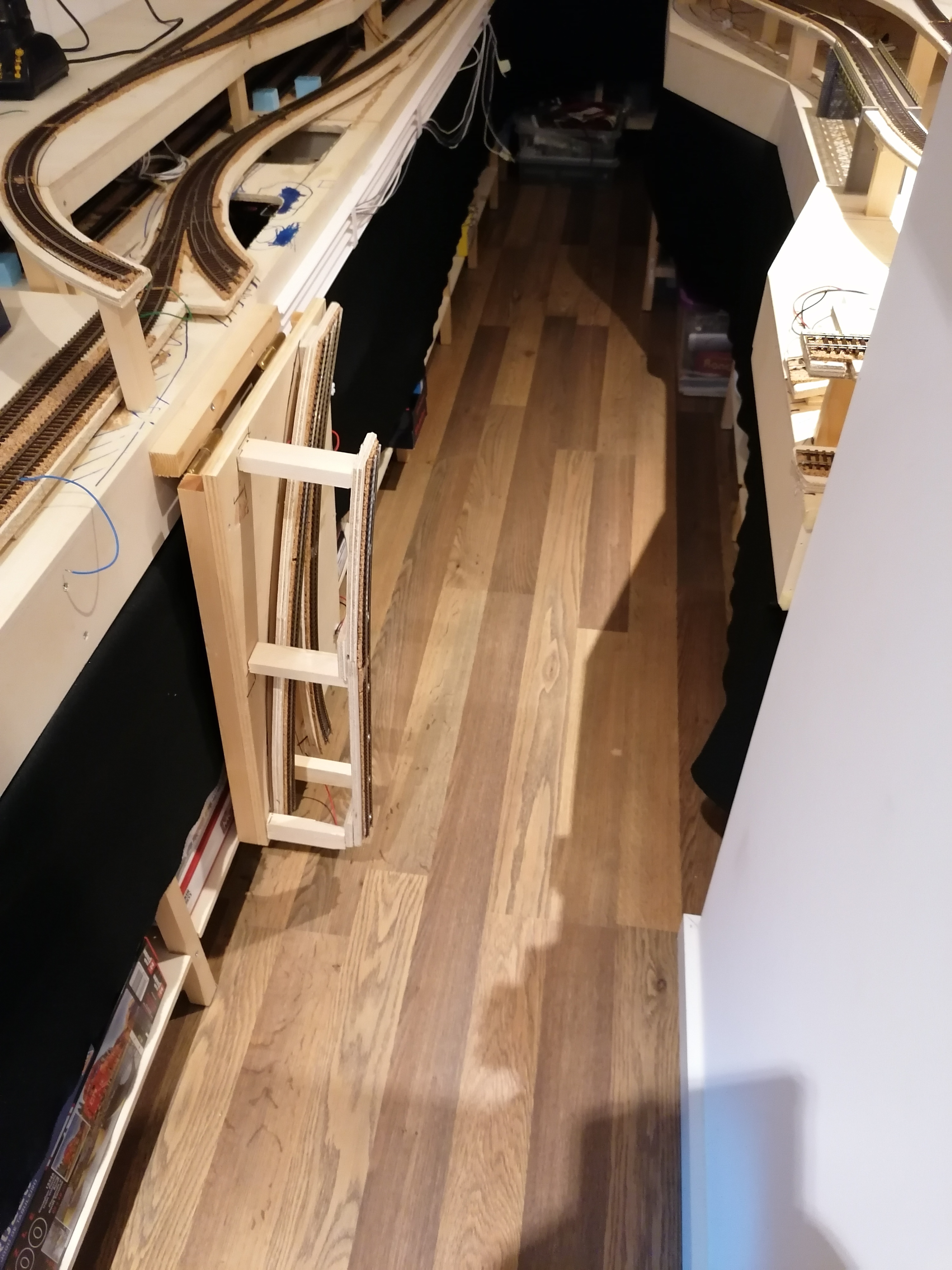

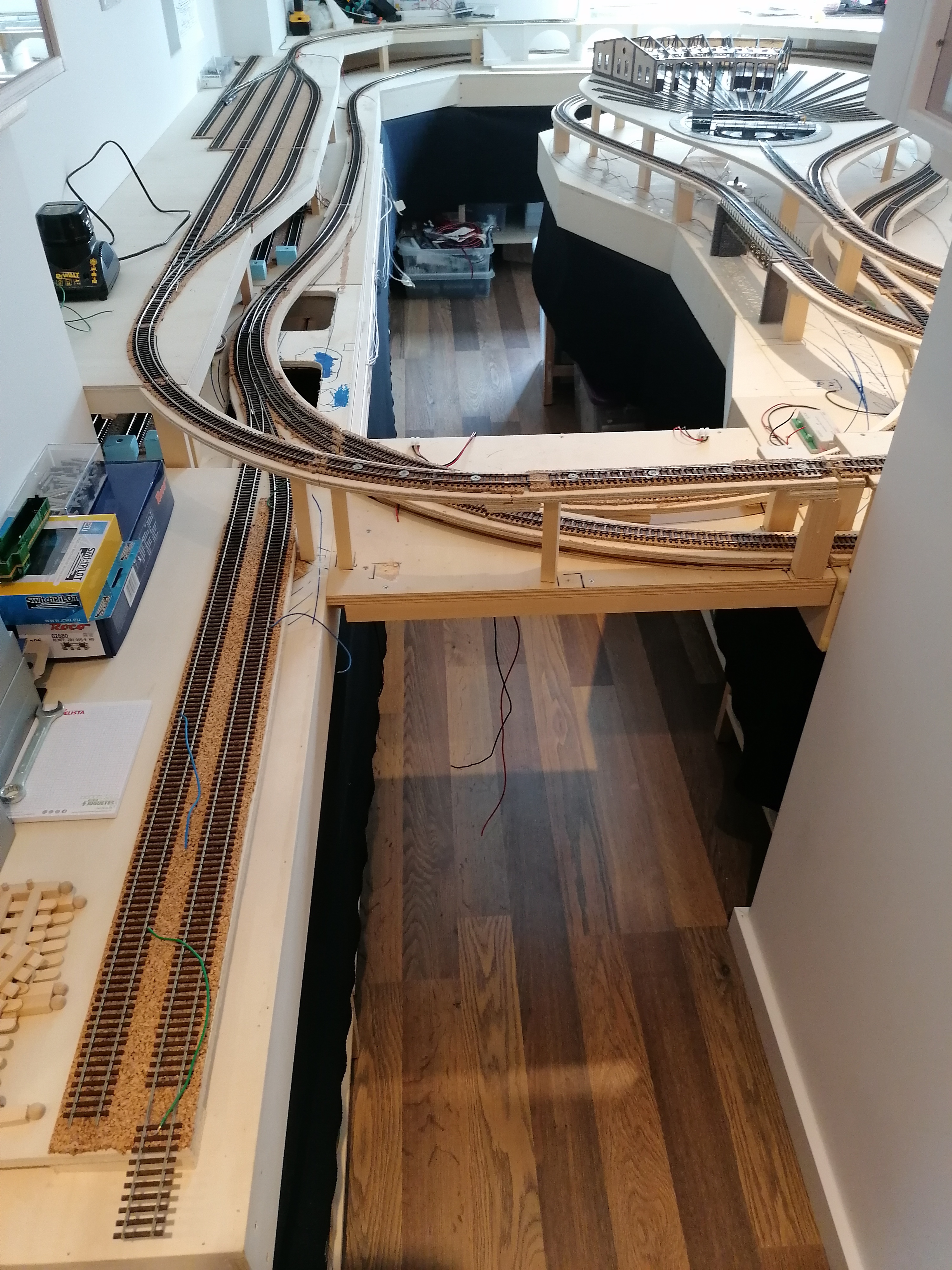

Para evitar problemas, criei muitas zonas se acesso pela parte inferior da maquete, para conseguir aos comboios, e as zonas das estações, como La Fregeneda e Barca d'Alva estão construidas em sistema modular em que pode ser retirados sempre que necessário, tanto para trabalhar nas zonas ocultas bem como na parte inferior das estações principais.

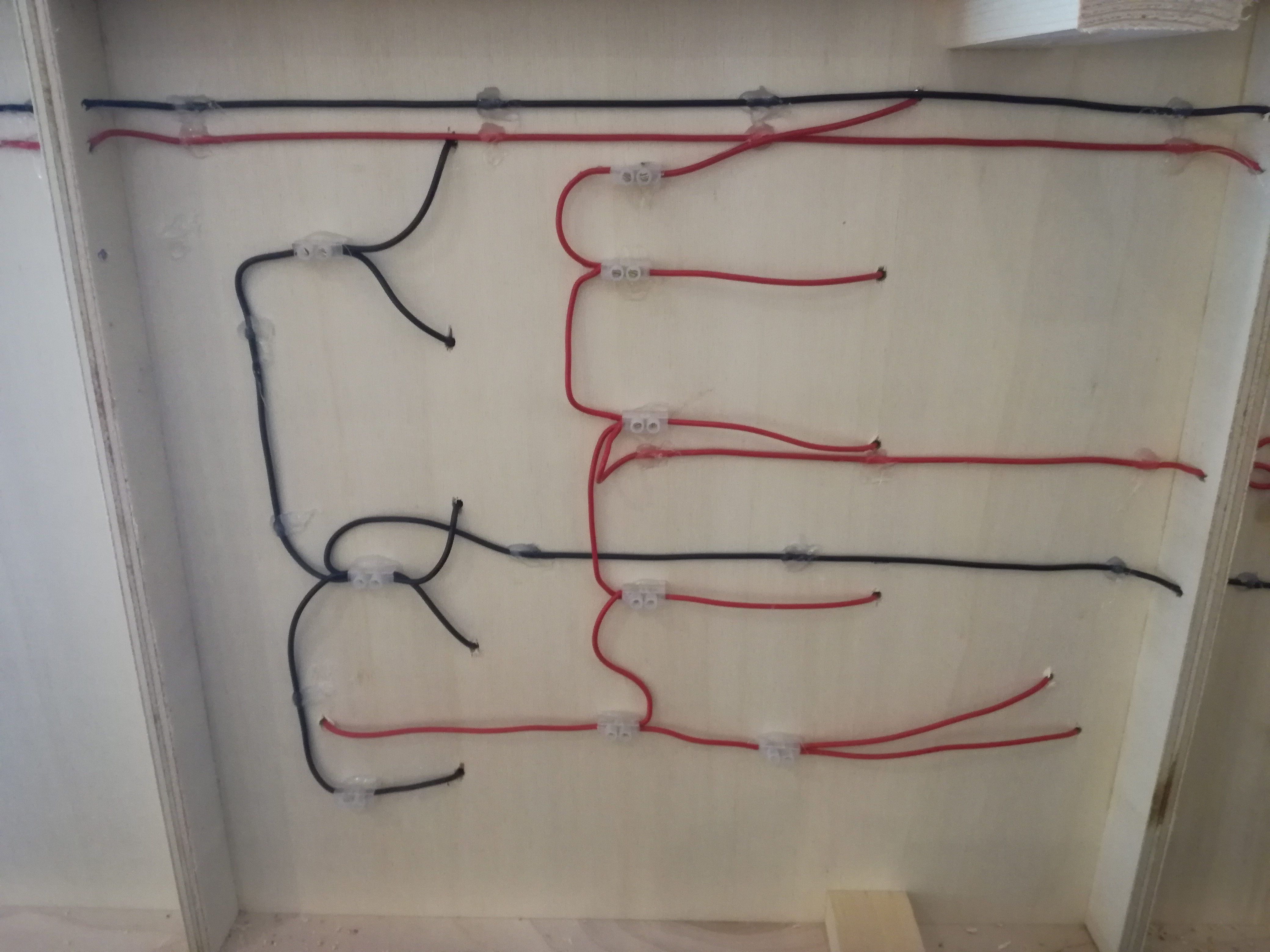

Parte eléctrica

Como orientación, para las conexiones eléctricas podría valorar el estañado de los cables a unir, utilizando un trozo de retráctil como aislante, sería una conexión reversible y simplifica mucho el volumen.

Un saludo.

Hola, Ricardo.

Te felicito por el esquema de vías que has diseñado. Parece simple, pero da mucho juego.

Como sugerencia, como te ha dicho un compañero, en lugar de regletas, yo sueldo los cables con estaño, y pongo termorretráctil. Y en lugar de sujetar el cable con cola termofusible (como parece que has utilizado), yo utilizaría "sujetabridas adhesivas" (que venden en cualquier tienda de electrónica).

De todas formas, "cada maestrillo tiene su librillo", si con tus métodos estás satisfecho, adelante con los mismos.

Un saludo.

Dvorak.

Hola, buenos dias, yo tambien gosto de soldar los cables, pero ahora estoy ponendo la via y despues voy poner los desvios y los aparatos digitales, solo despues de tener todo testado y funcionando muy bien es que voy soldar los cables.

Muchas gracias por las vuestras sugestetiones.

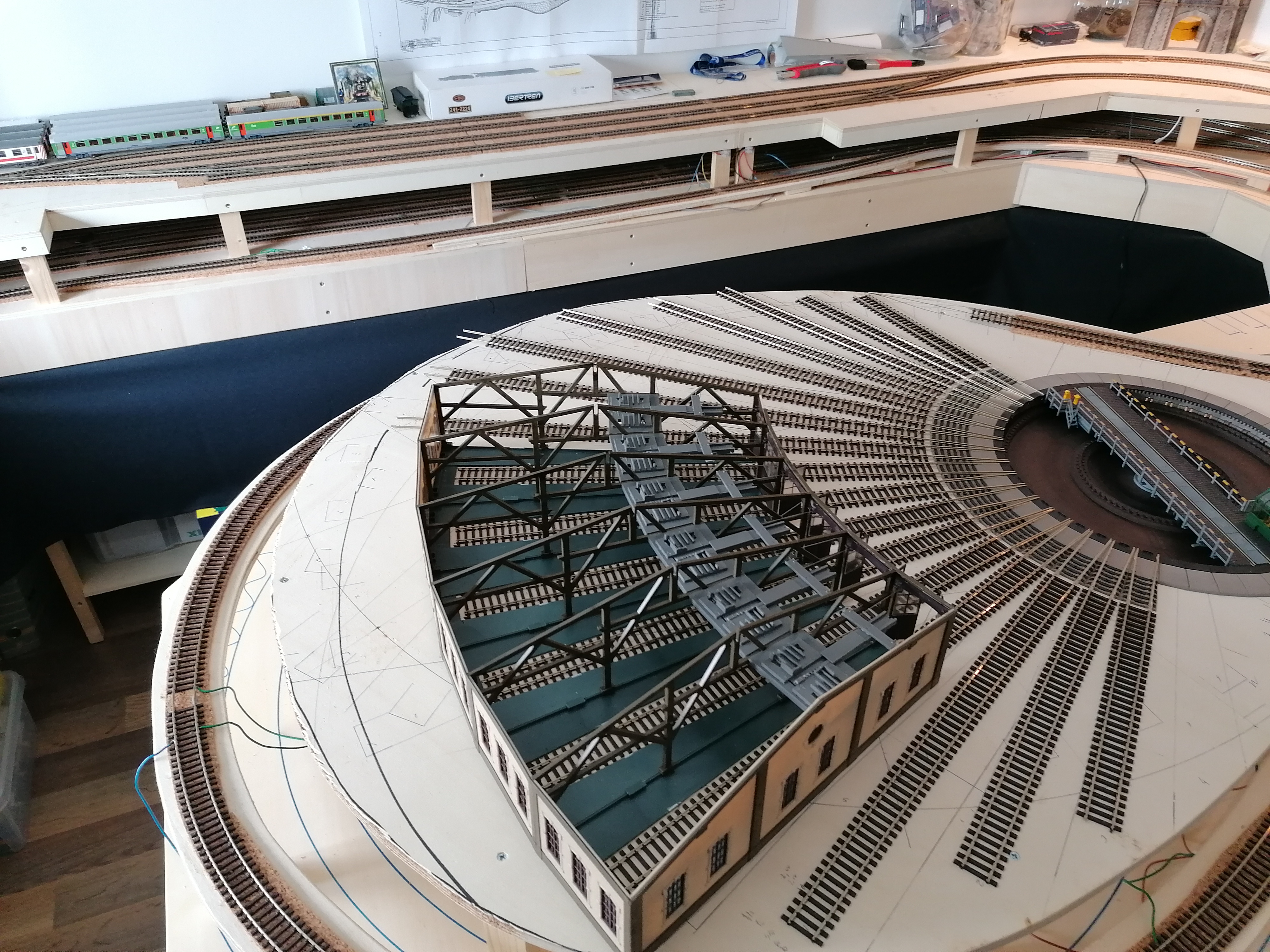

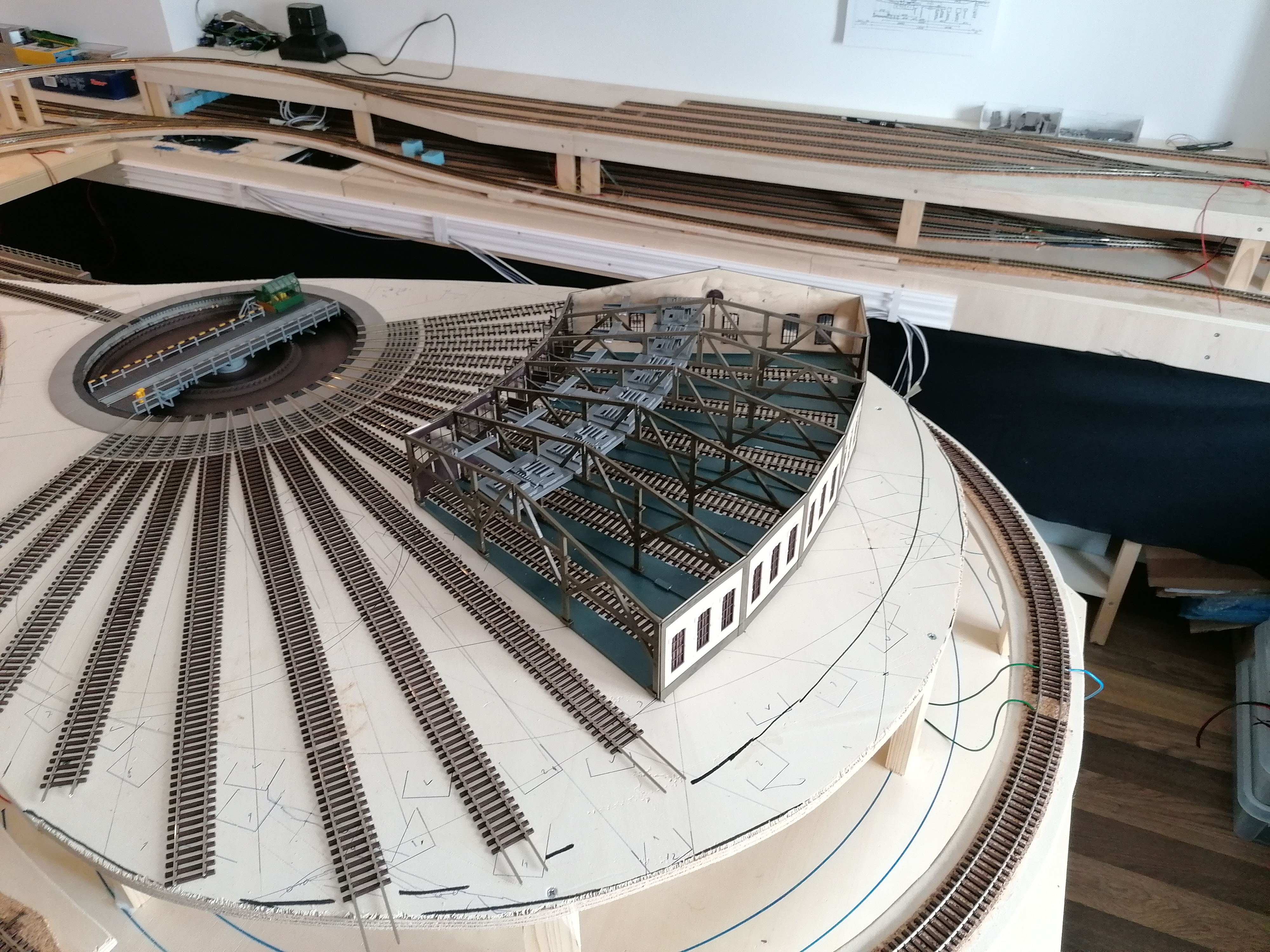

Buenos dias, despues de mucho tiempo parado por falta de tiempo, los trabajos estan de vuelta.

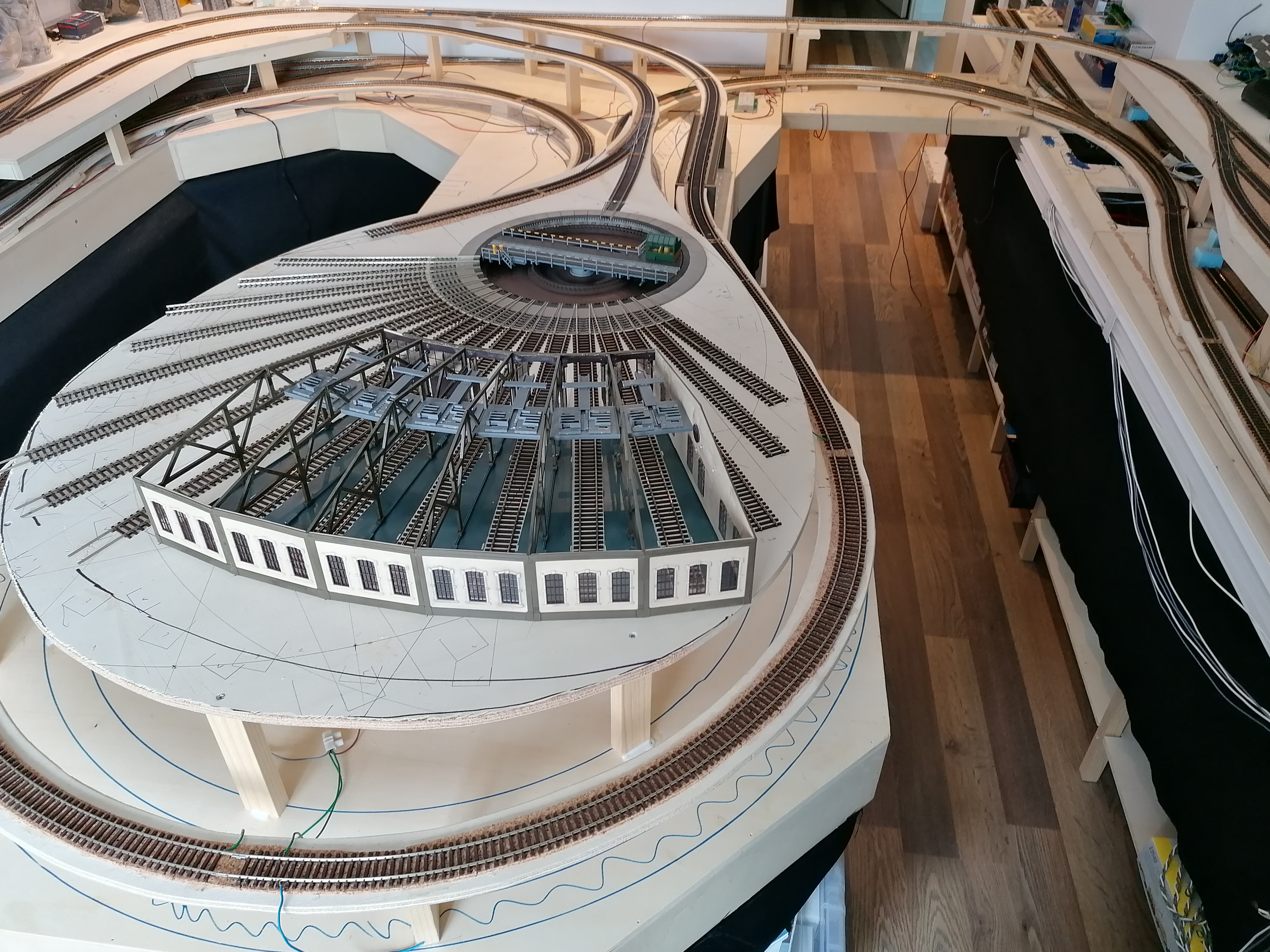

El circuito esta terminado y ahora la próxima fase es probar con circulaciones.

Proximos trabajos:

1- electrificacion final de las vias y instalacion de los rectromodulos
2 - terminar la instalacion de los motores de las agujas y de los descodificadores digitales de las agujas.

Me espera mucho trabajo

Preciosa

Un saludo

Interesantísimo proyecto de maqueta, Ricardo. Te está quedando muy bien, espacio perfectamente aprovechado y circuito con un recorrido más que interesante. Y la época que has elegido es la más variada y representativa del ferrocarril. No dejes de enseñarnos tus avances, pues es uno de esos hilos de los que se aprende mucho.

Saludos

Muy interesante maqueta. Felicidades

Que pasada, me he quedado ojiplatico.
Aquí yo que me tiro un año para hacer un plano con un programa comprado... Y vas tu con un bolígrafo verde, uno rojo y un papel y haces una auténtica maravilla.
En fin! Que seguiré tu hilo para no perderme nada.
Enhorabuena y no dejes de mostrarnos esa preciosa maqueta.

juanitogomezco escribió:

Que pasada, me he quedado ojiplatico.
Aquí yo que me tiro un año para hacer un plano con un programa comprado... Y vas tu con un bolígrafo verde, uno rojo y un papel y haces una auténtica maravilla.
En fin! Que seguiré tu hilo para no perderme nada.
Enhorabuena y no dejes de mostrarnos esa preciosa maqueta.

Jajaja, me has quitado las palabras del teclado. Hay bastante ciencia detrás de ese plano de vías... ¡Felicidades! Promete, y mucho.

saludos
Carrington, agazapado en la frontera para ver cómo crece la maqueta.

Força amigo!!!

Muchas gracias por vuestras palavras, la ideia iniciar era solo tener maqueta junto de las paredes para hacer la maquete. Como yo hago CP y RENFE las estaciones que ha elegido foy la estacion de Barca d Alva y la estacion de La Fregeneda, pero queria tener tambien una estacion oculta para poder tener mas composiciones en la maqueta para poder tener mas variedad de trenes para jugar. para isso tenia que ter una rampa para poder subir los trenes. com lo primeiro dibujo tenia que ter rampas de 3 a 4% o que era mucho e tenia problema com algunos trenes.
Despues de algunas pruebas mire que ideal para algunos de mis trenes circular en la perfeccion seria rampas de 1,5% a 2%. Asi en lo 2º dibujo ya tenia mas metros de via para poder subir mas despacito, entonce ha quedado con 1,25% en curvas y 1,5% en rectas.
Entonces el dibujo en mi cabeza apareció gradualmente y com muchos dibujos en el medio

Muy buena maqueta!!!! Te felicito!

Ani escribió:

Como orientación, para las conexiones eléctricas podría valorar el estañado de los cables a unir, utilizando un trozo de retráctil como aislante, sería una conexión reversible y simplifica mucho el volumen.

Un saludo.
