Verderón con linternón

Mejor explicado, imposible, muchas gracias MAPEL

MAPEL escribió:

eoin escribió:

MAPEL escribió:

Solo los verderones de tercera clase con ventanas simples ( MZA 40 a 69, Renfe 330 - 359 ) llevaron linternón de origen y posteriormente les fue suprimido al instalarles alumbrado eléctrico. El modelo de Electrotren CC-333 está mal porque el techo debe ser un techo con linternón en la versión MZA y con o sin linternón en la versión Renfe, pero en este caso nunca con techo como el resto de los coches.
Todos los CC y AAC ( luego transformados BBC y algunos BB ) restantes tienen techos sin linternón y curvados en sus extremos.

Tambien hubo coches de primera clase con linternón de origen en los primeros construidos y sin linternón en los últimos, pero Electrotren no ha reproducido los AA, que, además, eran más largos.

Saludos.
Manuel

gracias MAPEL, de tus palabras deduzco que este techo se lo puedo colocar a dos de mis referencias de ET , 15007 k (CC-333) y 15010 K (CC-359)

Efectivamente. Ambos son del primer lote original que se construyó con ventanas simples y linternón.
No obstante ( y esto es una opinión muy personal ), siendo los dos modelos iguales, yo optaría por hacer uno con linternón y otro con techo de linternón eliminado ( o sea, con techo "recto" distinto al de Electrotren ). De este modo tienes dos versiones auténticas pero diferenciadas entre sí y al mismo tiempo ambas distintas de los otros modelos Electrotren.

Saludos.
Manuel

he adquirido uno de cada tipo!

[/quote]
he adquirido uno de cada tipo! [/quote]

Esperamos ver fotos de ambos una vez mejorados.

Saludos.
Manuel

hoy han llegado

Cuentanos tu "impresion" valga la redundancia.

muy buena, encajan perfectamente, aspecto rugoso pero lo justo para que una vez pintado parezca la textura propia del techo. muy bien resuelta la principal diferencia con los originales (cuvatura de los extremos), muy muy recomendable

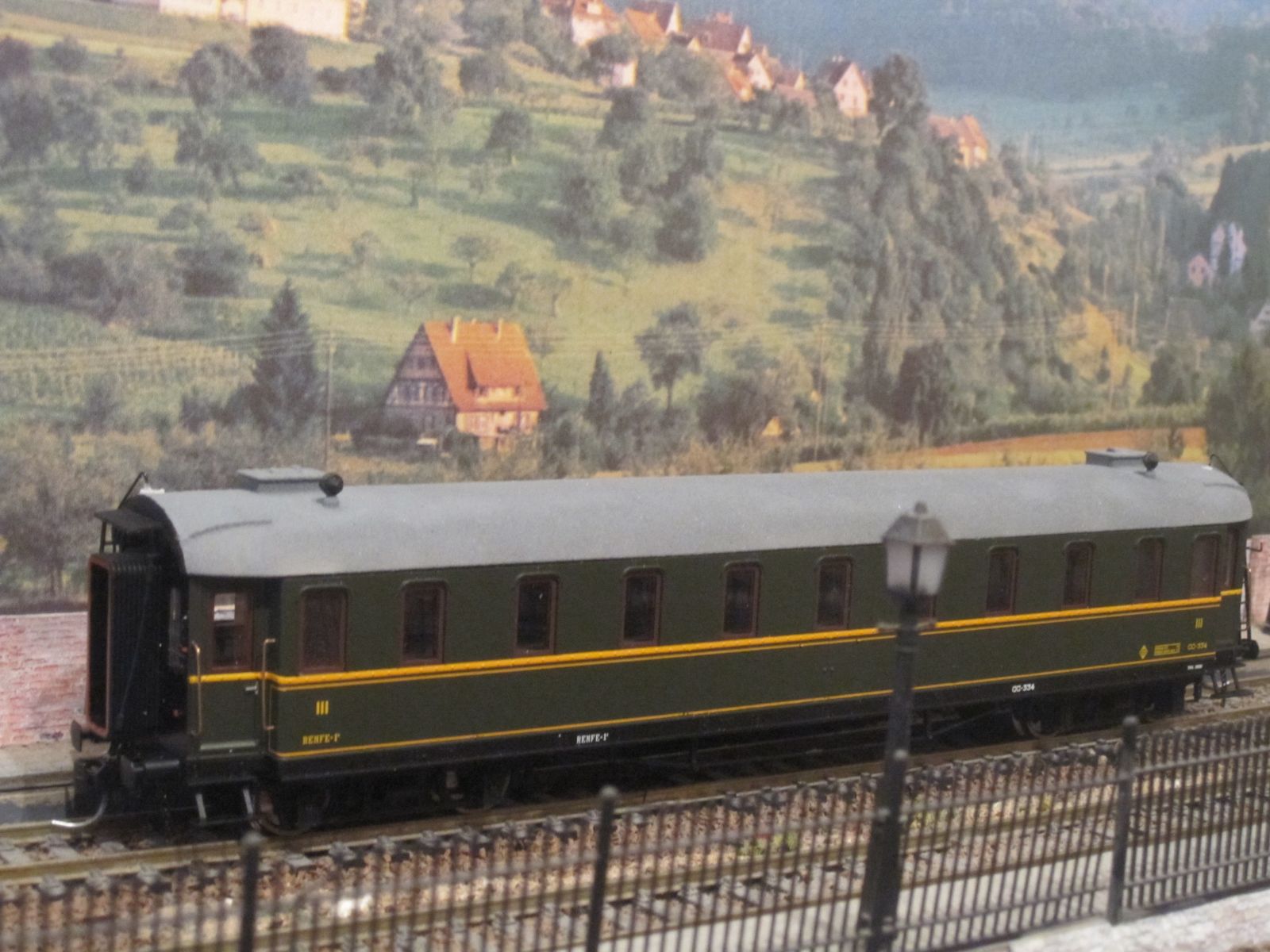

Bueno, pues ya tengo mi verderón primera serie con su techo adecuado. Me ha costado un poco que encajara (he tenido que limar las pestañas de los extremos pues estaban casi 1mm más hacia el extremo correspondiente).

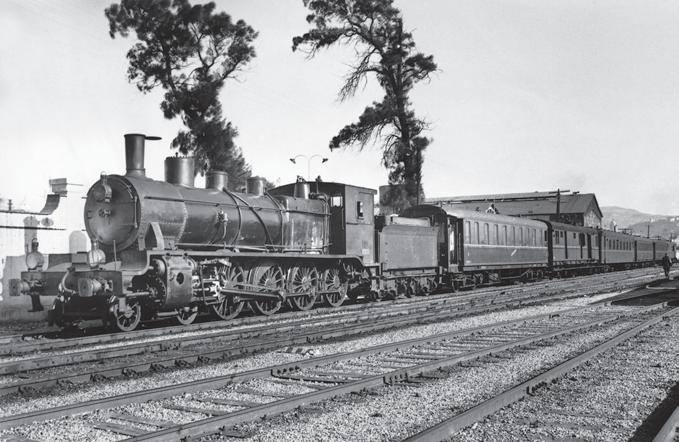

Como a mí me gusta imitar fotos de la realidad, he escogido esta foto de una locomotora ex-Andaluces remolcando coches ex-MZa y un 5.000 a la salida de Málaga. Mezcla muy habitual en los 60, pero lo sorprendente es que lleve un tercera entre la locomotora y el furgón.
Autor: Fernando Llauradó

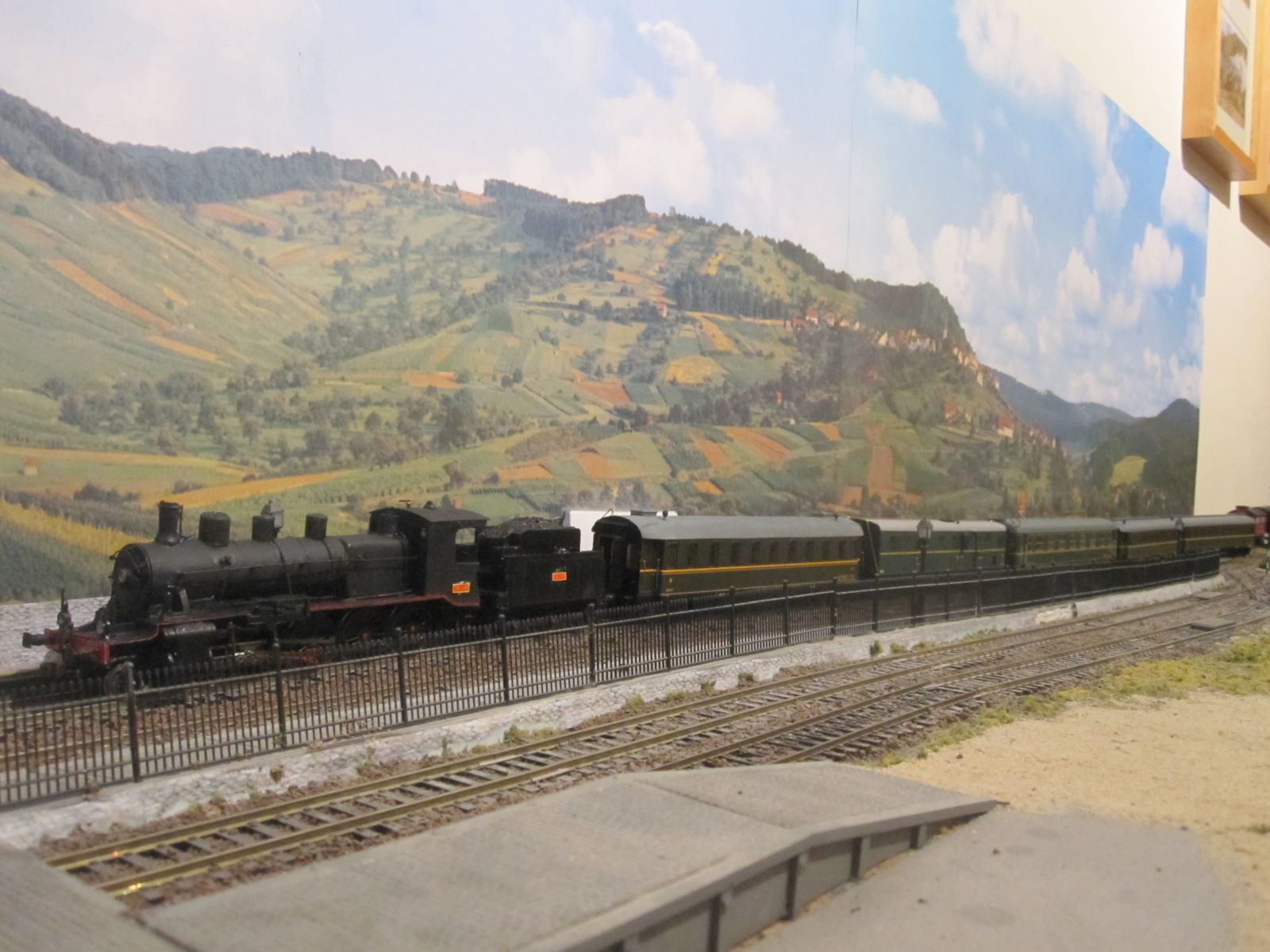

Y aquí va mi versión de la foto:

La colocación del verderón entre la máquina y el furgón podría obedecer a un traslado de material sin pasaje. Era muy frecuente añadir a una composición regular algún material desplazado o enviarlo a talleres.

Saludos.
Manuel

vinopeleon escribió:

Bueno, pues ya tengo mi verderón primera serie con su techo adecuado. Me ha costado un poco que encajara (he tenido que limar las pestañas de los extremos pues estaban casi 1mm más hacia el extremo correspondiente).
Como a mí me gusta imitar fotos de la realidad, he escogido esta foto de una locomotora ex-Andaluces remolcando coches ex-MZa y un 5.000 a la salida de Málaga. Mezcla muy habitual en los 60, pero lo sorprendente es que lleve un tercera entre la locomotora y el furgón.
Autor: Fernando Llauradó


Y aquí va mi versión de la foto:


Muchas gracias por la foto, podrías subir alguna foto mas ya que quiero ver el techo mas en detalle para decidirme por comprarlo. También quería preguntarte si es el caro o el barato. Gracias de antemano.

semat escribió:

vinopeleon escribió:

Bueno, pues ya tengo mi verderón primera serie con su techo adecuado. Me ha costado un poco que encajara (he tenido que limar las pestañas de los extremos pues estaban casi 1mm más hacia el extremo correspondiente).
Como a mí me gusta imitar fotos de la realidad, he escogido esta foto de una locomotora ex-Andaluces remolcando coches ex-MZa y un 5.000 a la salida de Málaga. Mezcla muy habitual en los 60, pero lo sorprendente es que lleve un tercera entre la locomotora y el furgón.
Autor: Fernando Llauradó


Y aquí va mi versión de la foto:


Muchas gracias por la foto, podrías subir alguna foto mas ya que quiero ver el techo mas en detalle para decidirme por comprarlo. También quería preguntarte si es el caro o el barato. Gracias de antemano.

No sé si hay unos más baratos o más caros. El que compré es este:

http://www.shapeways.com/product/QDHBNQ ... areProduct

Que con los gastos de envío se me puso en 27€. No he hecho una foto más de cerca, pero tal vez pueda esta tarde.

un saludo

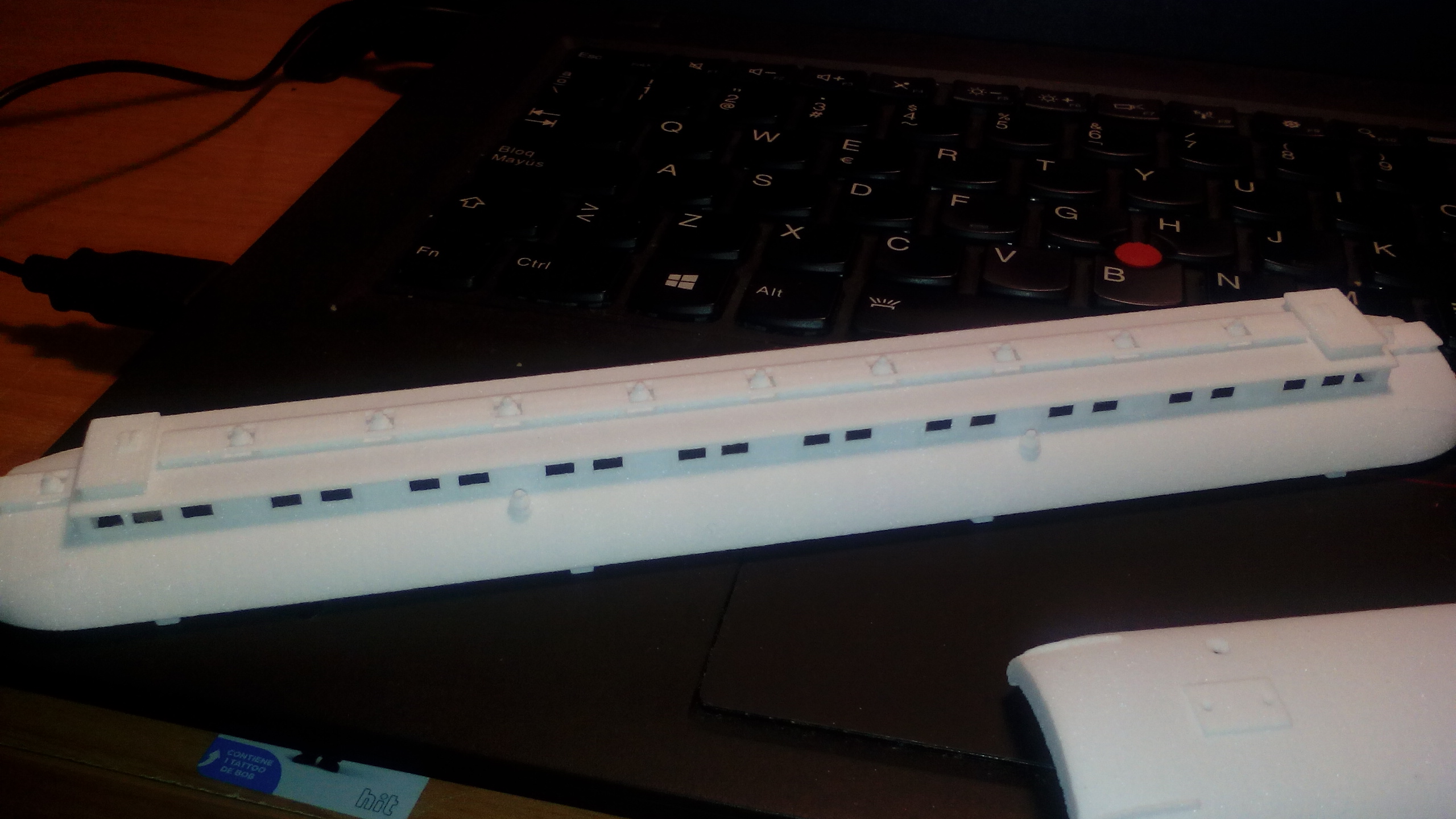

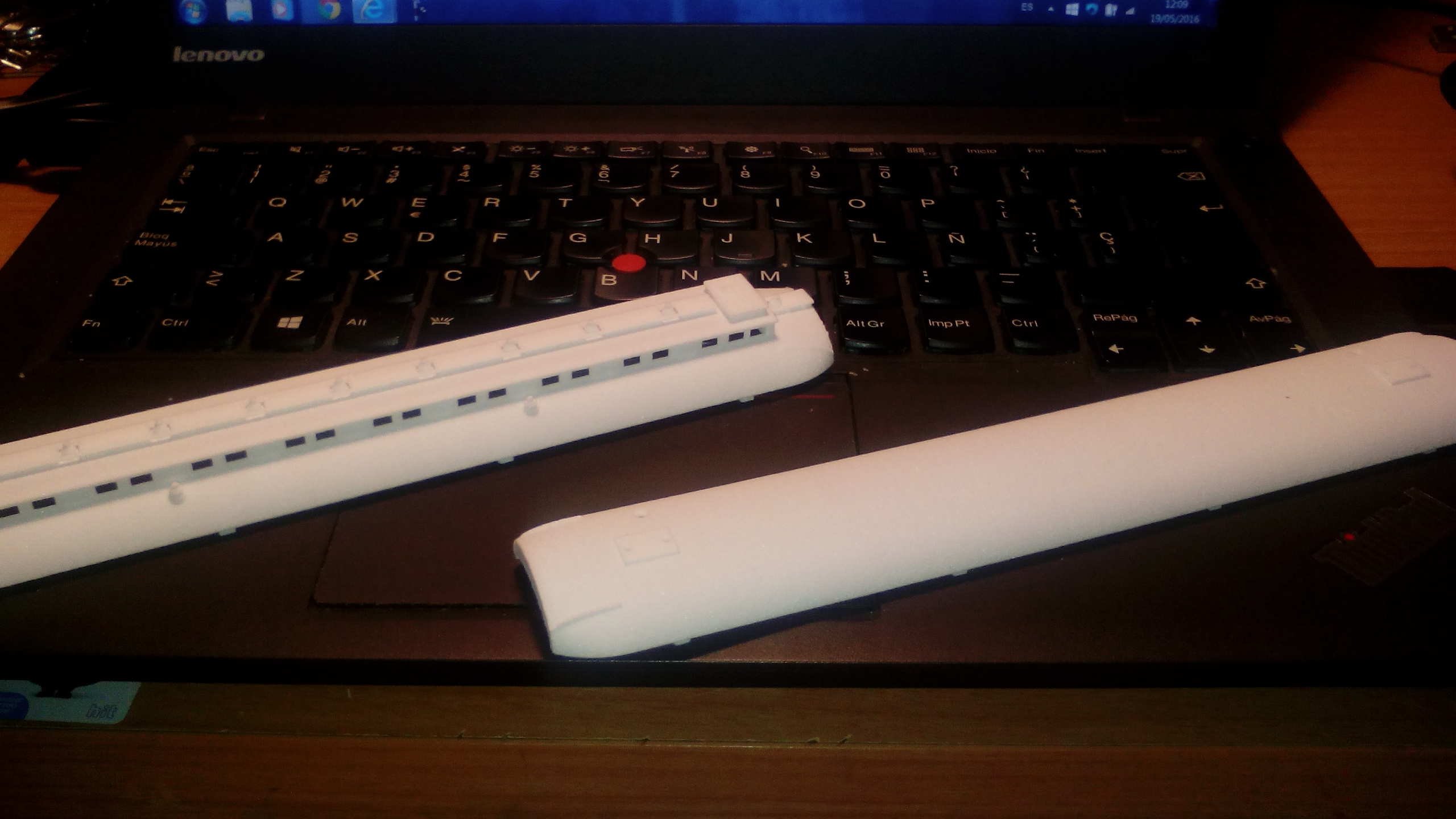

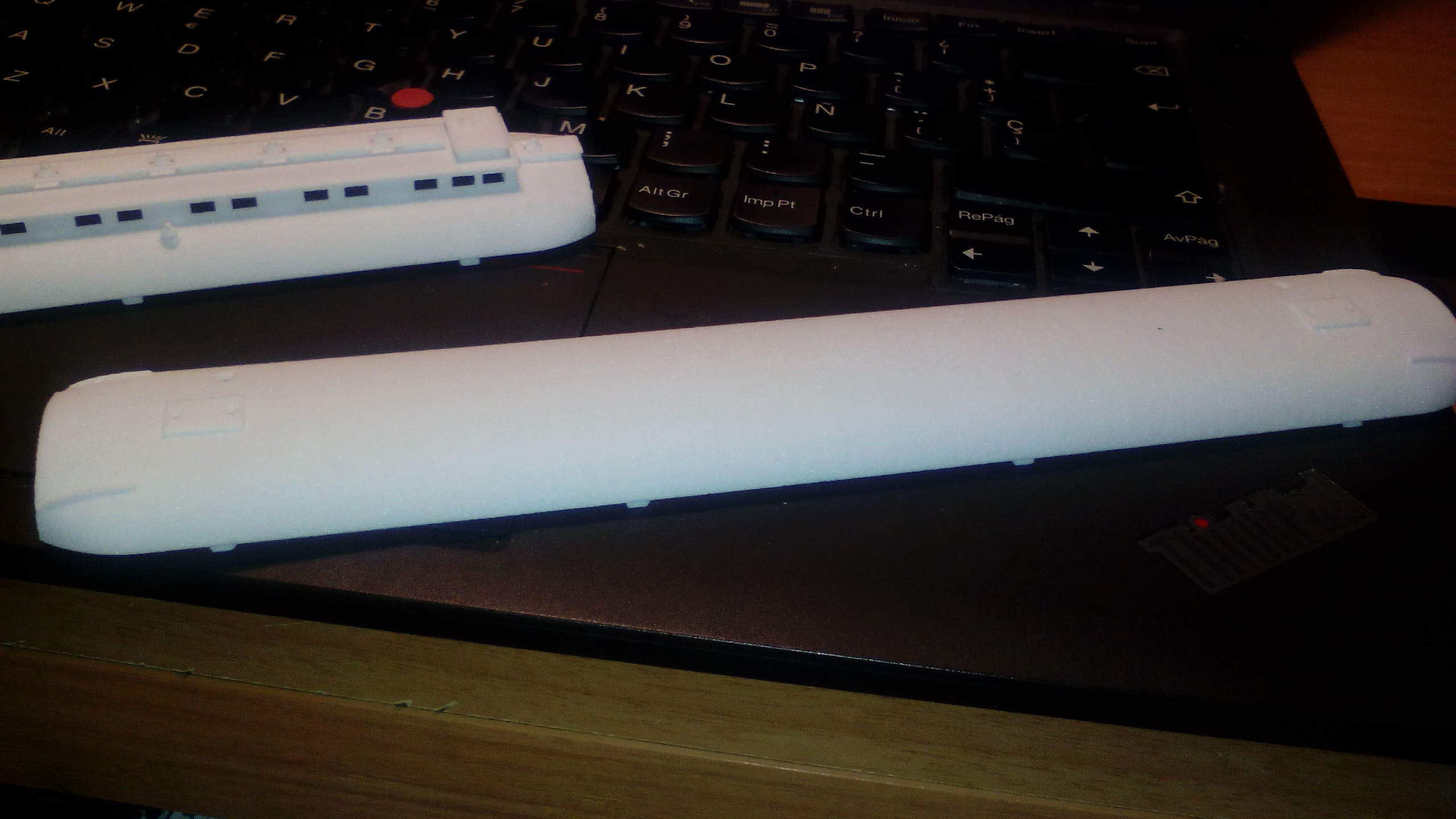

Bueno, como lo prometido es deuda, y ayer no pude por problemas técnicos, allá van un par de fotitos:

Un saludo

J.A.Z.

Ahora sí está correcto. Da gusto ver las cosas como son.

Saludos.
Manuel

Gracias a Fer, por el trabajo de hacer el diseño 3D. Así, con un gasto no muy grande de dinero, y un poco de pintura gris y otro poco de negro, podemos tener un verderón de la primera serie con el techo como es debido.

Gracias a ti vinopeleon por confiar en mis diseños, si ves algún fallo en el diseño, me dices exactamente en qué consiste, y lo corrijo.

Si alguien está interesado en algún techo con material frosted, me puede poner un privado, he contactado con otra empresa que los imprime entorno a 30€ más envío.

Saludos

fer escribió:

Gracias a ti vinopeleon por confiar en mis diseños, si ves algún fallo en el diseño, me dices exactamente en qué consiste, y lo corrijo.

Si alguien está interesado en algún techo con material frosted, me puede poner un privado, he contactado con otra empresa que los imprime entorno a 30€ más envío.

Saludos

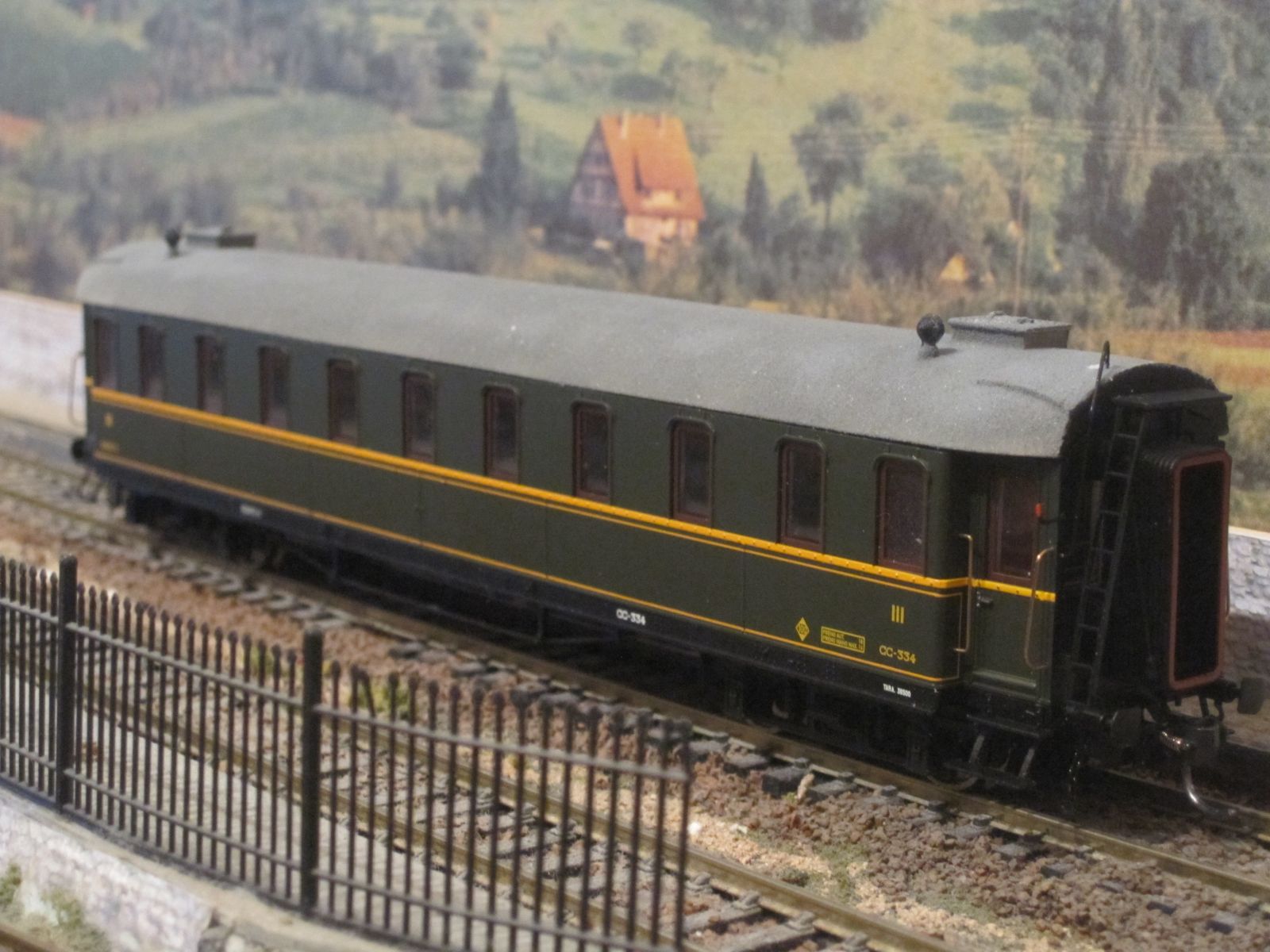

Pues hay un pequeño detalle, que no se si se debe al diseño o a la impresión, y es que he tenido que limar en los puntos señalados por las flechas, porque las pestañas extremas estaban algo más de lo debido hacia el extremo, valga la redundancia:


Un saludo

J.A.Z.

Muchas gracias, tomo nota y lo reviso, saludos

fer escribió:

Muchas gracias, tomo nota y lo reviso, saludos

Fabulosos esos techos!!!!

Hola, ya están corregidos los diseños según las indicaciones de vinopeleon, gracias compañero.
Saludos

¡Magnifico trabajo!
