senyales Kitlatren

Alguien hace los senyales (HO) de Kitlatren para su maqueta? Que resistores usa ustedes? Monto 4 de estos senyales este semana pero no conocer los resistores correctos para estos senyales. Los trafos Americanos hacer 16-18 voltajes de corriente alterna para los acesorios de maquetas.

John en el EEUU

viewtopic.php?f=8&t=11846

pero no está la información que tu pides

saludos

Hola
Para calcular las resistencias en cualquier circuito electrico sea en AC ó en DC es aplicar la ley de ohm, que es sencillisima formando un triangulo y poniendo arriba la V= tensión (en Voltios) y en la parte de abajo la R= resistencia (en ohmios) y la I= intensidad (en Amperios) Despejas la que quieres saber y mantienes las otras 2 en su posicion. V=R x I ; R=V/I ; I=V/R.
Como conocemos la tensión de entrada (nos vamos al caso de mas valor) 18V y en el Led la tensión de aplicación son 2 voltios ¡¡¡OJO!!! aproximadamente, tenemos claro que la electricidad que debe caer en la resistencia es de 16V, y sabiendo que un led tiene un consumo de ¡¡¡OJO!!! aproximadamente 17 mA = 0,017 A , quedaria la siguiente resultante:
R= 16/0,017 = 1066,66, con lo que el valor comercial mas cercano (inmediatamente superior) es de 1.100 ohm´ó 1K1. Si vemos que la lumininosidad es muy elevada para nuestro gusto se puede poner en serie un potenciometro tipo PT-10 de 470 ohm y veremos que al moverle ira bajando su luminosidad.
Este ejemplo la mejor manera de tomarlo, es con un polimetro y una pila de 1,5V. Se pone el polimetro en miliamperios y se intercala en uno de los polos, con lo que nos dará la lectura de lo que realmente consume el led.
Otra obligación es pasar de VAC a VDC para que funcione el led, esto se consigue con un sencillisimo puente rectificador del formato mas pequeño que se pueda encontrar (los hay en formato DIL-8 (patillaje de circuito integrado) al que normalmente se le pone un condensador electrolitico a la salida para quitar la cresta del rectificado. Este condensador puede ser de 25 microfaradios ó superior y debe de aguantar una tensión como mínimo = que la VAC x raiz cuadrada de 2 (incremento del valor de la tensión eficaz a la salida del rectificador) por tanto resultaria 18V x 1,4142 = 25,45V (con 25 nos valdria, para esto no hay que ser muy papista).
Si tienes alguna duda mas.... ó alguien duda en algun calculo electrico por favor enviarme un privado que gustosamente os hare llegar la respuesta (si la se).
Saludos.
Roberto

Gracias Rodrisj!

Voy a comprar unos resistores de 2Voltios para alimentacion de 18 voltios AC. Para cualqier razon, los resistores fue no incluyendo en el kit de Kitlatren.

-John en el EEUU

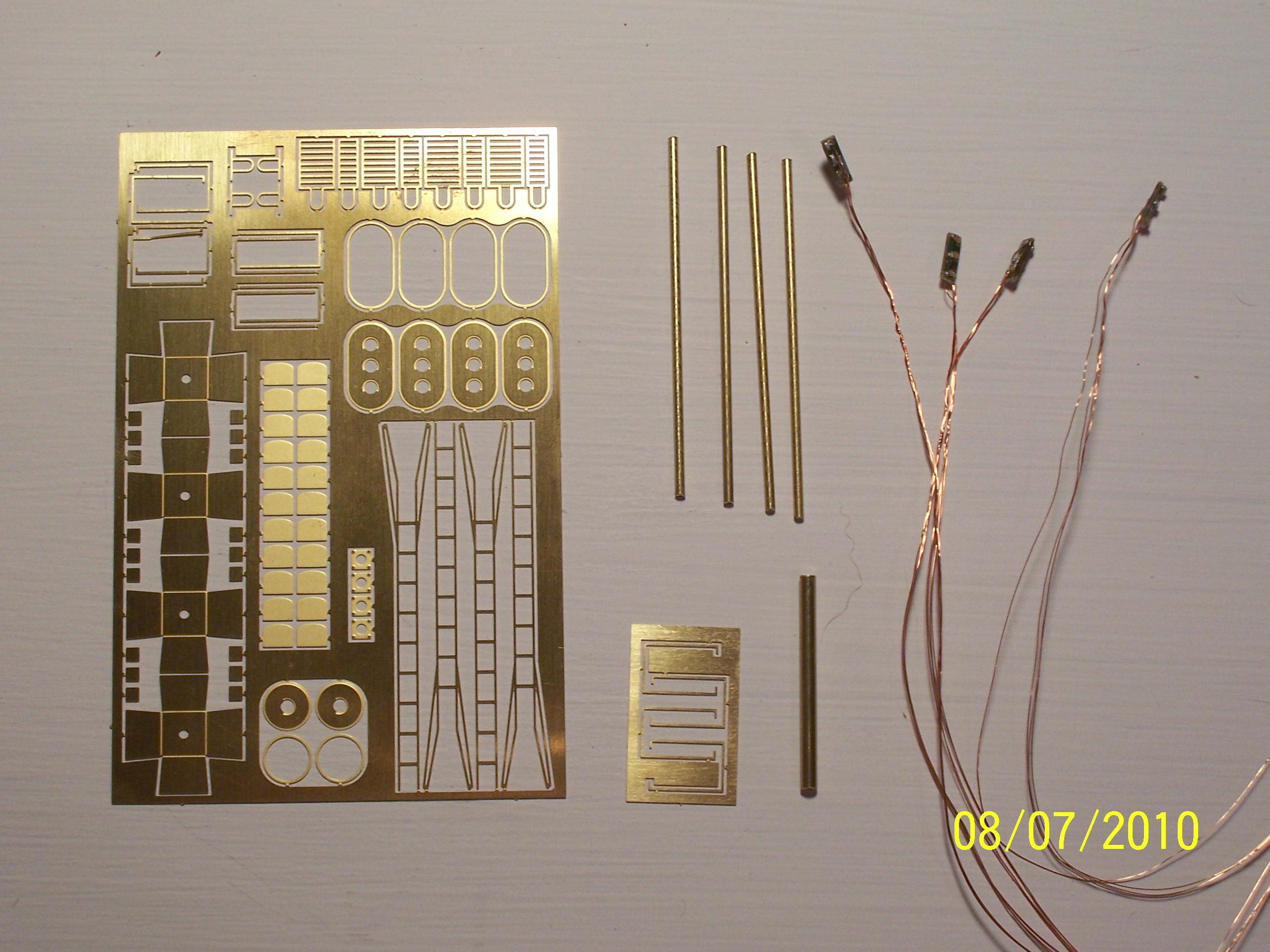

Aqui el el kit de senyales de Kitlatren. Es bien calidad en laton pero no resistores.

Hola RenfeUSA aquí tienes un programa para calcular el valor de la resistencia.
http://www.ledsinternational.com/espanol/descargas.htm

Tendrás que saber el consumo(mA) y los voltios(V) de los leds, ya que no son lo mismo los leds rojos que los blancos.

Mandale un email a kitlatren y que te lo aclaren.

Saludos desde Málaga
Antonio

Buenas, aqui te dejo RENFE USA, el esquema que me envio kitlatren para ver con detalle la ubicacion de los led asi como el calculo de las resistencias.

Un saludo desde España.

RenfeUSA escribió:

Alguien hace los senyales (HO) de Kitlatren para su maqueta? Que resistores usa ustedes? Monto 4 de estos senyales este semana pero no conocer los resistores correctos para estos senyales. Los trafos Americanos hacer 16-18 voltajes de corriente alterna para los acesorios de maquetas.

John en el EEUU

Puede poner desde 500 ohmios a 2K ohmios.

Saludos

gracias para sus respuestas amigos. Leo las instrucciones de kitlatren, de FernandodeCordoba.

Efectivamente el cálculo me da 1 K aproximadamente

De todas formas el valor de las resistencias depende tambien de la intensidad de brillo que se quiera obtener.

Ahora que raro que la que la señal no venga con las resistencias ya que es un tremendo kit como para no hacer pie en detalles menores

Dejo un led calculator en ingles:
http://metku.net/index.html?sect=view&n=1&path=mods/ledcalc/index_eng
