Ayuda con fleischmann

Hola a todos ,me han regalado unas vías de fleischman , en la que los desvíos tienen trenes cables , para investigar he abierto uno de ellos y parece que tiene un motor , esos desvíos , van a un interruptor directamente?

Un saludo y gracias

Hola cisterna, imagino que los tres cables son, uno común y dos para la posición.
No se explicarlo bién, pero en la práctica el común es un polo y los otros dos otro. Dependiendo por cual de esos dos metas corriente ( ojo, durante un instante) el desvío cambiará de posición.
Te pongo un esquema con colores Märklin para analógico.


En digital la cosa es más sencilla. Por lo general los decos tienen cuatro salidas para motores con tres contactos (dos para los cables iguales y otro para el común), dos contactos para la corriente digital y dos contactos para la corriente del trafo.

S2

Según el esquema que has puesto , uno de los cables va al trafo?

Yo lo que quiero saber es si esos cables se colocan directamente en el interruptor (ya que aun no tengo pupitre), o hace falta alguna resistencia) , ya que yo creo que debían de venir preparados así (los desvíos) , ya que no hay rastro de soldadura ni nada, y aparte quiero mover el sistema manual (con al mano), y no me deja , es decir, la aguja no se mueve.


Un saludo

cisterna escribió:

Según el esquema que has puesto , uno de los cables va al trafo?

Yo lo que quiero saber es si esos cables se colocan directamente en el interruptor (ya que aun no tengo pupitre), o hace falta alguna resistencia) , ya que yo creo que debían de venir preparados así (los desvíos) , ya que no hay rastro de soldadura ni nada, y aparte quiero mover el sistema manual (con al mano), y no me deja , es decir, la aguja no se mueve.


Un saludo

Hola de nuevo cisterna, cuando pones un motor el movimiento de agujas con la manecilla que anulado, es o motor o manecilla, no las dos cosas.
En cuanto a lo del interruptor te diria que lo mejor (si no tines botonera como dices) son dos pulsadores, porque si al motor le metes corriente de continuo (ej:Interruptor) lo quemas. El motor no es nada más que una bobina que mueve la varilla que lleva en el interior. En cuanto a las resistencias, no hacen falta, los motores vienen para la tensión de los trafos (16v).

Esquema con pulsadores:


S2

Entonces yo coloco el circuito de fleischman y por ejemplo un desvio, entonces solo me queda colocar los cables en los polos del interruptor o el pulsador y ya esta.Por cierto el interruptor tiene una varilla metálica que va hacia arriba y abajo , es decir , de esos de clic y clac.Por cierto que cable es el común de los tres y los otros dos van al mismo polo del interruptor?

Un saludo y gracias.

Cisterna

Hola cisterna, lo primero NO PONGAS INTERRUPTOR PORQUE LO QUEMAS, solo te valen pulsadores debido a que los motores solo aguanten un pequeño impulso, no aguantan la corriente de continuo, es decir, un impulso y cambian las agujas, otro impulso con el otro cable y las agujas vuelven a cambiar.
Lo del común sería bueno un tester, pero si me dices los colores de los cables también vale.

S2

En un desvio derecho:
El cable de la izquierda es amarillo ; el del centro es negro ; y el de la derecha es marrón.
Otra pregunta , por cada desvio un pulsador vale no?

Hola cisterna, yo haría la siguiente prueba para encontrar el común.
Cojes un trafo y conectas el amarillo del desvio a un polo, y luego cojes un cable de los otros y lo rozas en el otro polo del trafo ( digo rozar para que si el desvio se mueve no le entre corriente todo el rato hasta que desconectes el trafo), si te funciona deja el amarillo como esta y prueba con el otro cable.
Si no te va avisa, pero como te digo la clavee esta en que es un impulso de corriente.

Lo de un solo pulsador no te va, necesitas dos, uno para una posición y otro para la otra.

S2

Ya pero mi trafo es de los nuevos al igual que el mando , van por separado, como lo hago entonces , por cierto a un interruptor va el común y al otro los otros dos no?
Mis trafos para este circuito están en uno de Mehano o en uno de Roco.El de Mehano es de 16 V el de roco es de 14 V.

Un saludo y mil gracias

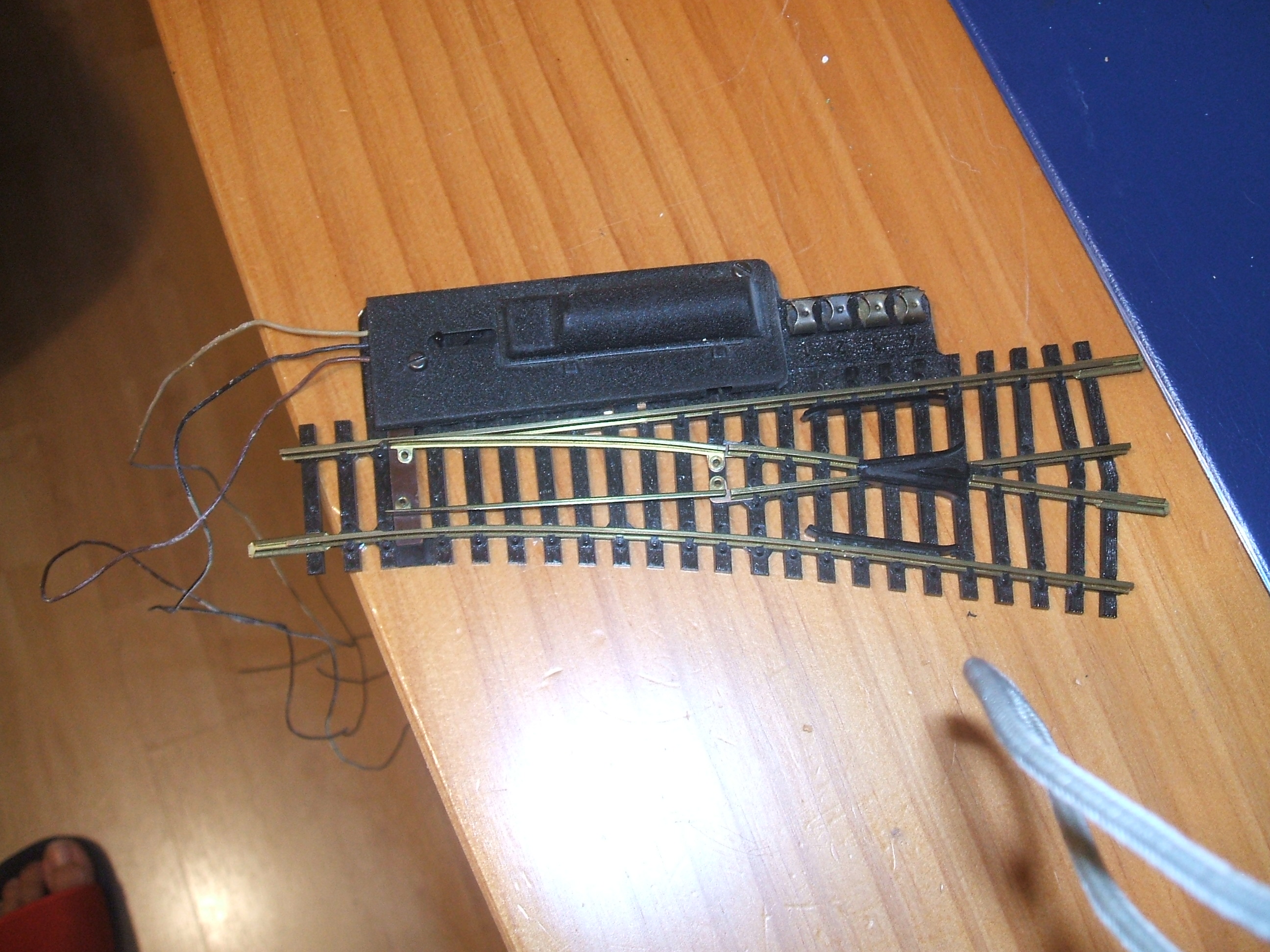

Hola, lo primero es que no te vale un interruptor, son dos pulsadores , lo segundo ¿podrias colgar unaa foto del trafo y del desvío?, es para intentar explicarte con lo que tienes.

Saludos Pablo

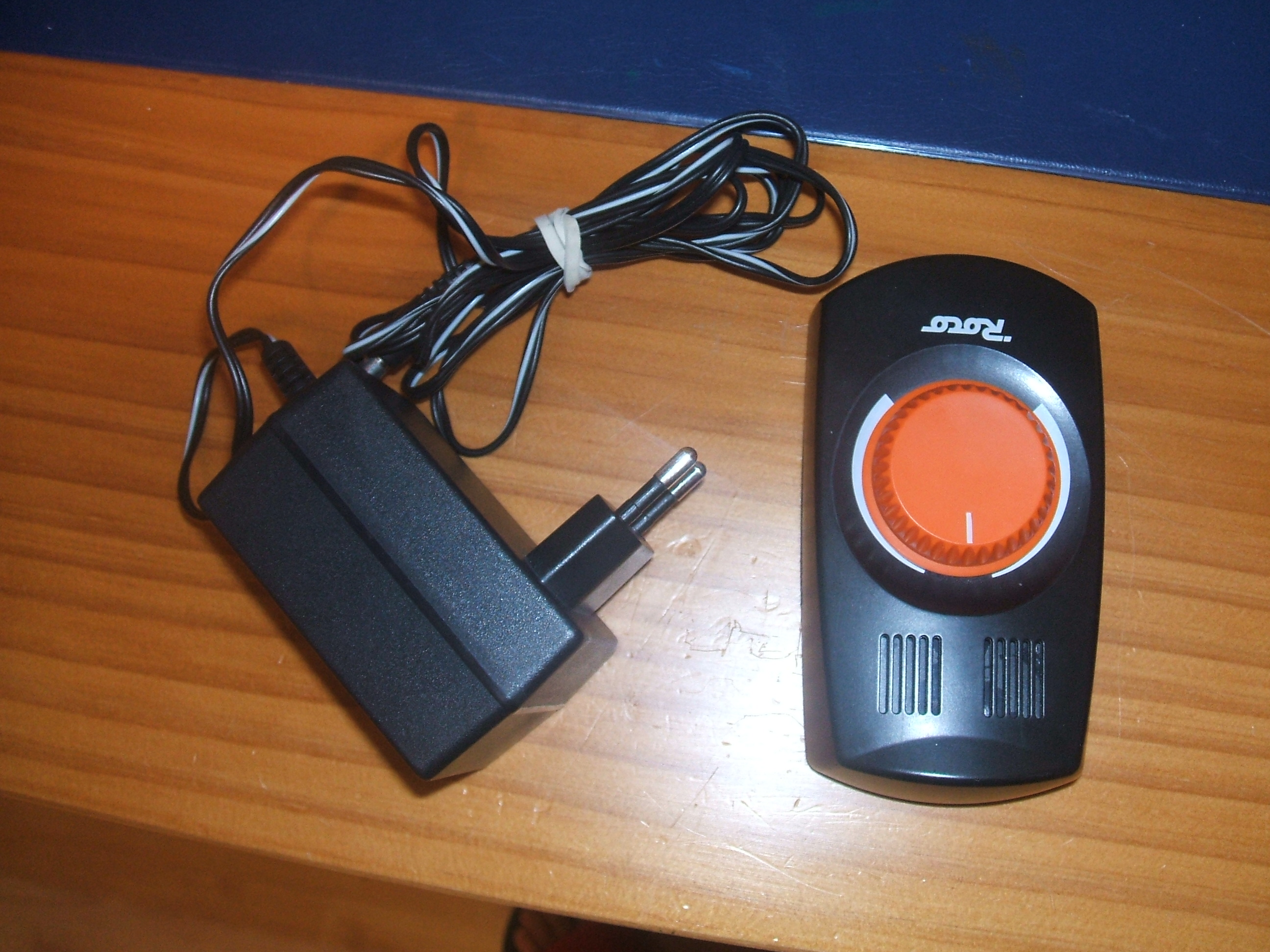

He aqui la foto del trafo y el mando de Roco, que es igual al de mehano:

Hola cisterna, el problema que veo es que vas a necesitar otro trafo para tener dos, uno para las locos y otro para desvios e iluminación.
En cuanto a los cables lo único que se me ocurre es usar un tester para averiguar el común.
De todas formas si nen tiene el esquema de estos desvios mejor.


Saludos Pablo.

Hola a todos y mil gracias y perdón por las molestias causadas , pero al final no voy a poder hacer nada , ya que al ver el resto de vías , no me da ni para hacer un ovalo en condiciones , las vías son muy raras.Pero gracias ya que para otra vez , esto ya me lo se.

Un saludo , mil gracias y perdón por las molestias

Cisterna

Hola cisterna, según el esquema de nen quedaria algo así:


S2

EDIT: Gracias por el aviso nen.
