Proyectos wintrack

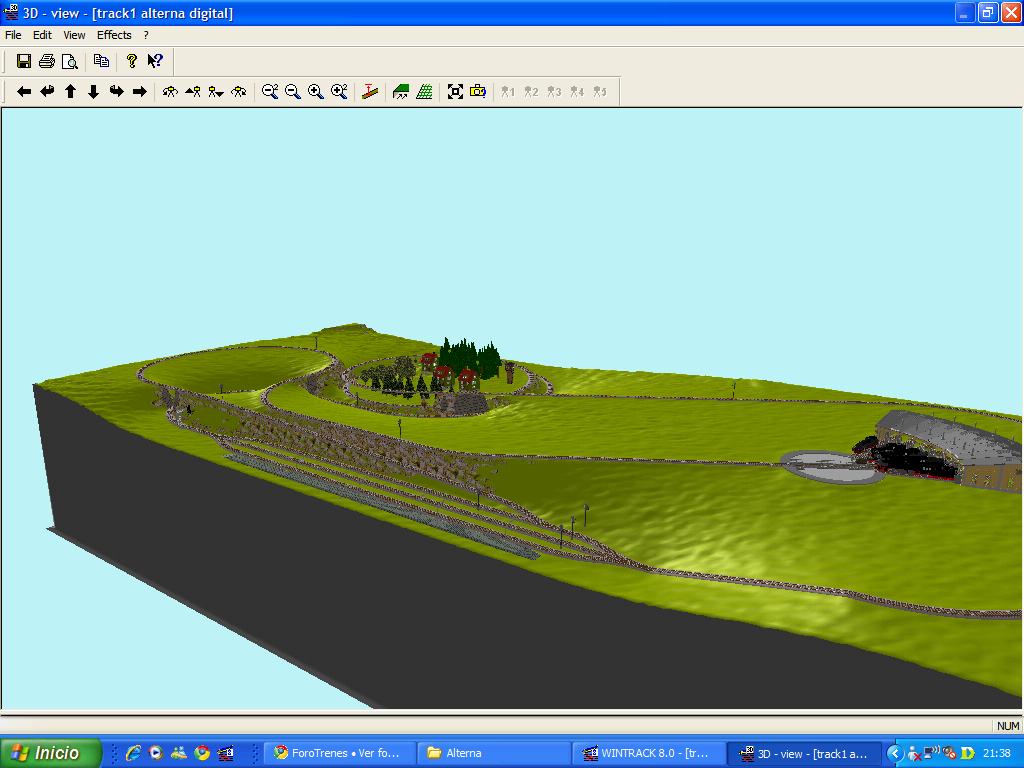

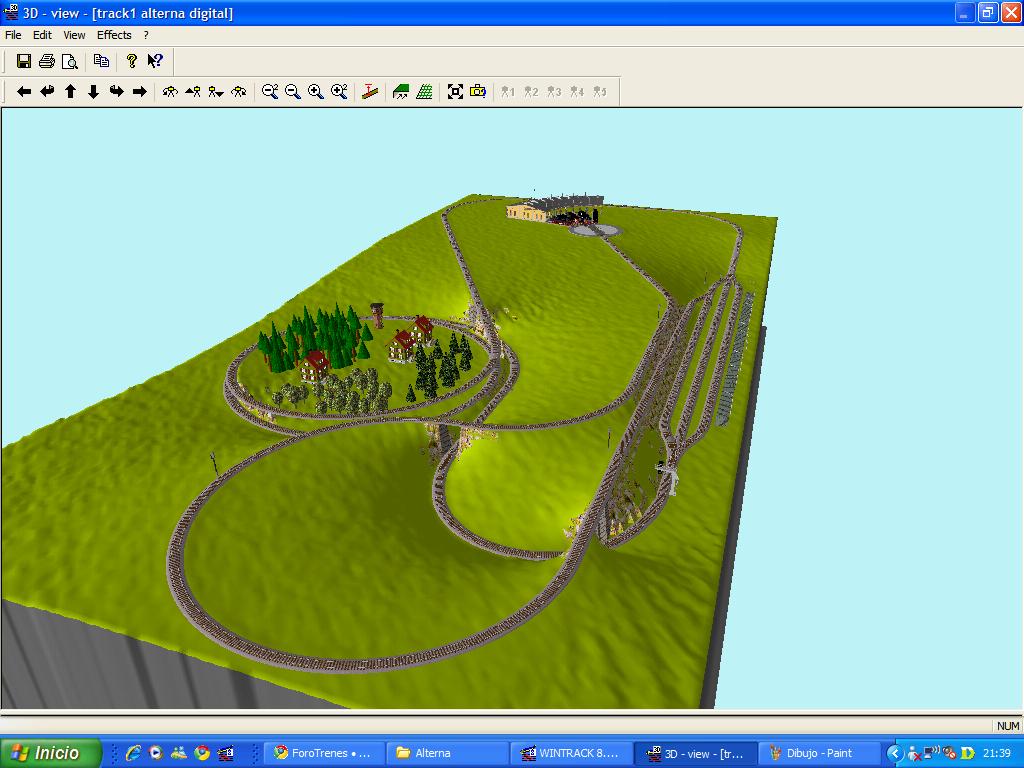

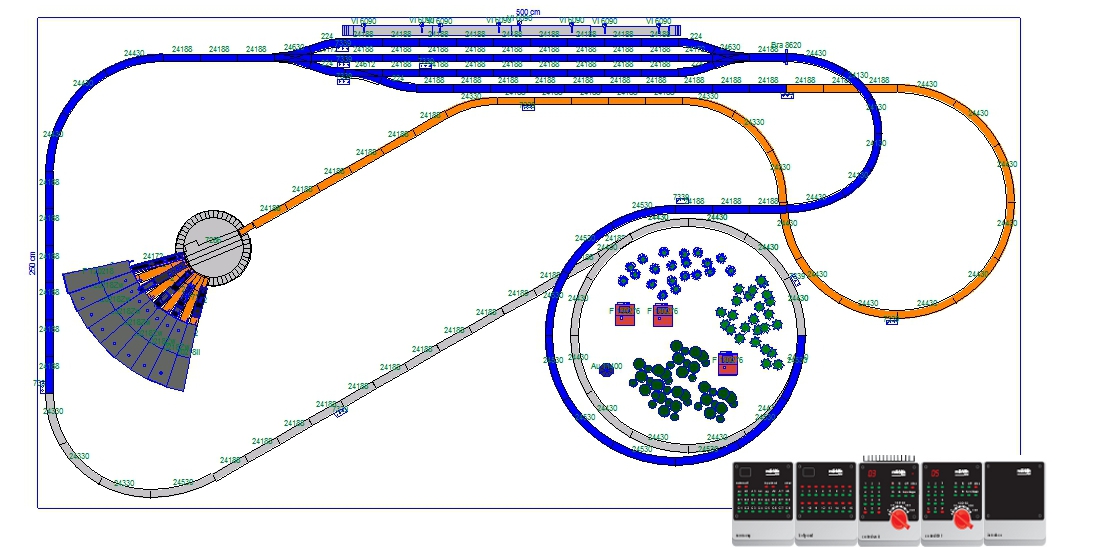

Hola , abro este hilo para que vayamos poniendo alguno proyectos hechos con wintrack , para que los que quieran hacer su maqueta , cojan ideas o modelos para real izarla.Este primero que pongo es de corriente alterna , a pesar de ser yo de continua,en la que tenemos una helicoidal y una rotonda.Los semáforos que se ven corresponderían a los diferentes tramos o cantones.La línea naranja sería únicamente para material de vapor , por el tema de la rotonda , a pesar de poder mover otro material.

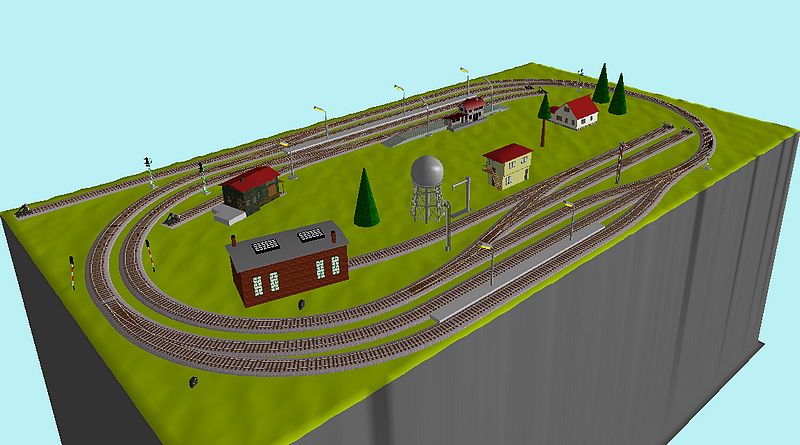

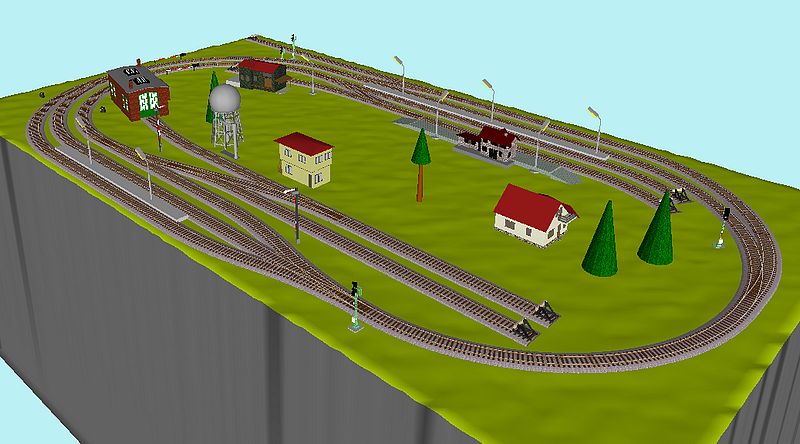

Este es un proyecto H0 de dimensiones muy reducidas pero con mucho juego. Tiene estación principal con vías de paso y vías término, cargadero anexo, apartadero para el rebase de trenes, depósito y taller.

Dimensiones: 190 x 105 cm.
Vía: Piko-A
Radio mínimo: 360 mm.

Hola , muy buen circuito , yo solo haría un cambio , para aquellos que deseen ampliar la maqueta , en la vía que sale de la estación (recta) en la que hay una topera, ahí , se podría hacer una pendiente y dar paso a una estación oculta , en la que poder jugar más , e incluso hacer un deposito , con su estación de maniobras.

Hola compañeros gracias por la ideas, ya que me son de gran ayuda.Os cuento, ahora mismo estoy buscando informacion, para hacerme una maqueta en escala N, en un espacio de 1,20 x 2,00 metros.Si me pudierais dar alguna idea mas os lo agradeceria.Por tema vias no hay problema
Un saludo y gracias

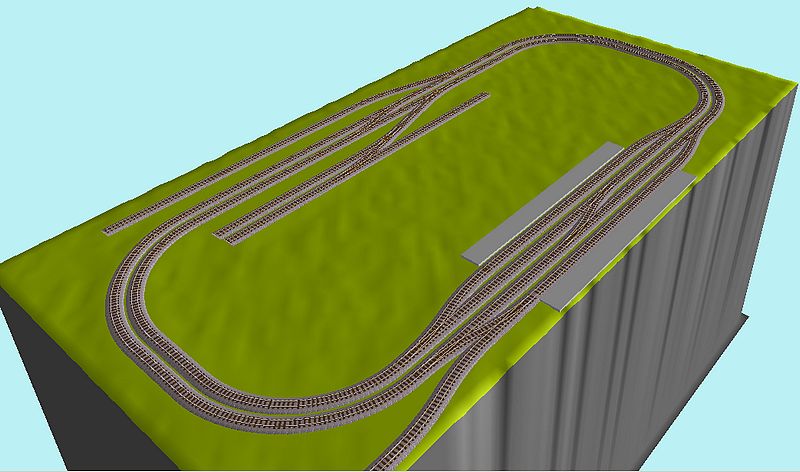

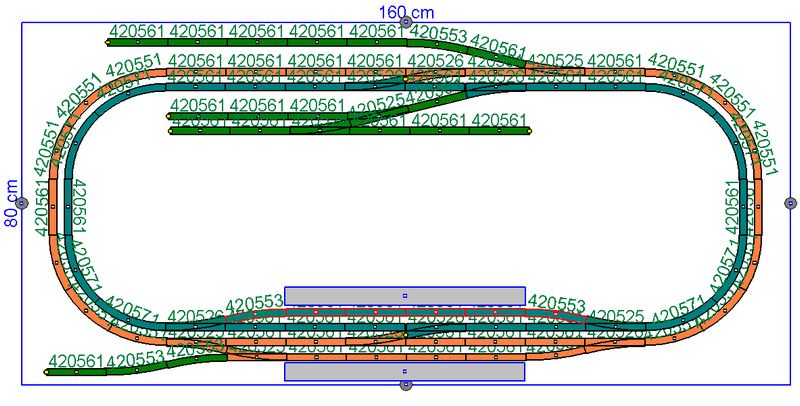

Este es un sencillo proyecto en N de una línea AVE que tenía en mente. Normalmente las nuevas instalaciones de alta velocidad son más bien austeras y tienen pocas vías.
El circuito consta de 2 óvalos concéntricos que forman la doble vía de alta velocidad, cada uno en un sentido de la marcha y regulable cada uno por un transformador (circuitos naranja y azul).
Tiene dos escapes para pasar de una vía a otra en caso de incidencia o circulaciones en paralelo y la estación esta formada simplemente por 2 vías de apartado, siendo las centrales sólo de paso.
Arriba existe una vía para apartado de material sin servicio y en el centro una pequeña base de mantenimiento o acopio de materiales. Estas zonas están pintadas en verde susceptibles de ser aisladas eléctricamente. La zona verde inferior es para el estacionamiento de locomotoras de reserva o vehículos de manteniminento (vía, catenaria, etc.).

Escala: N
Dimensiones: 160 x 80 cm.
Vía: Lima N (descatalogada)
Radio mínimo: 203 mm.

Edito para advertir que el plano incluído abajo contiene errores importantes, como que ambos escapes tienen la misma orientación (habría que modificar uno de ellos, a gusto de cada cual), o la situación de los desvíos en la estación, al ser paralelos, podrían dar problemas en la colocación al coincidir los mecanismos. Por estos motivos, este plano debe tomarse como una simple referencia y debería rehacerse, a ser posible con un modelo de vía actual. Disculpas.

Saludos.

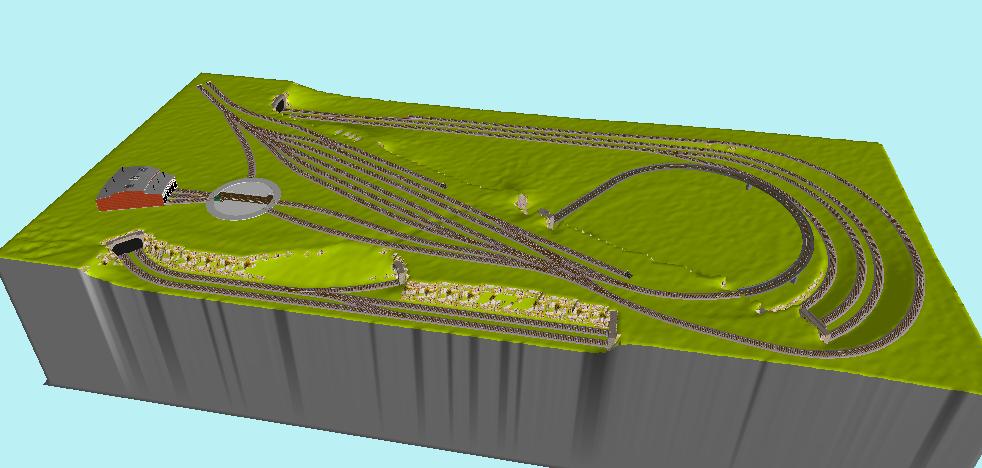

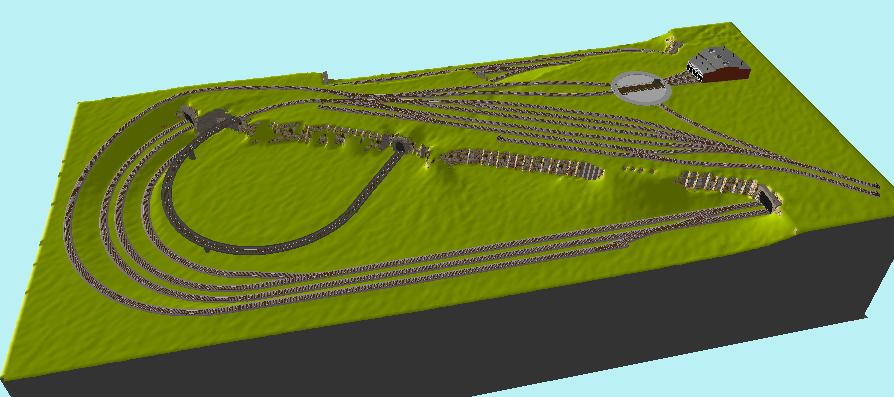

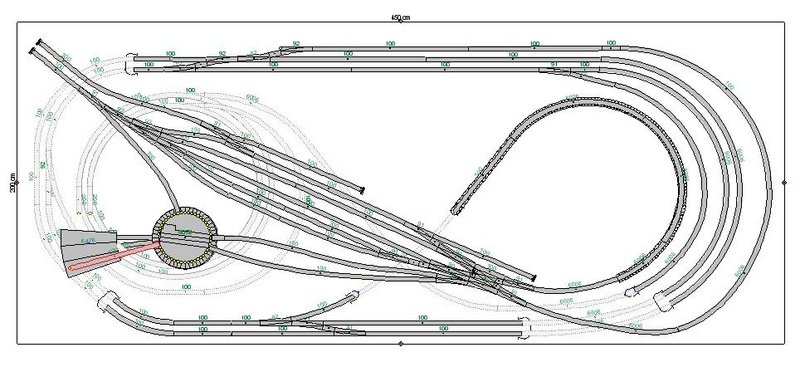

Hola todavía no esta termina. Si le podéis echar un vistazo, y podemos cambiar algo.
Hay un rampa helicoidal que da acceso a un estación oculta.
Pongo el archivo del wintrack y unas capturas.

gracias por las ideas.Son de gran ayuda

Alsegovia , nos interesaría saber por que vía a escala N te decantarías , para realizar un boceto o un proyecto como el que tu quieres.Yo te recomendaría la vía roco.

las vias que tengo son de Fleischman, nose si las de roco valen con ellas si es asi no habria problema.

Un saludo y gracias

intentaré hacer algo con las fleischmann.

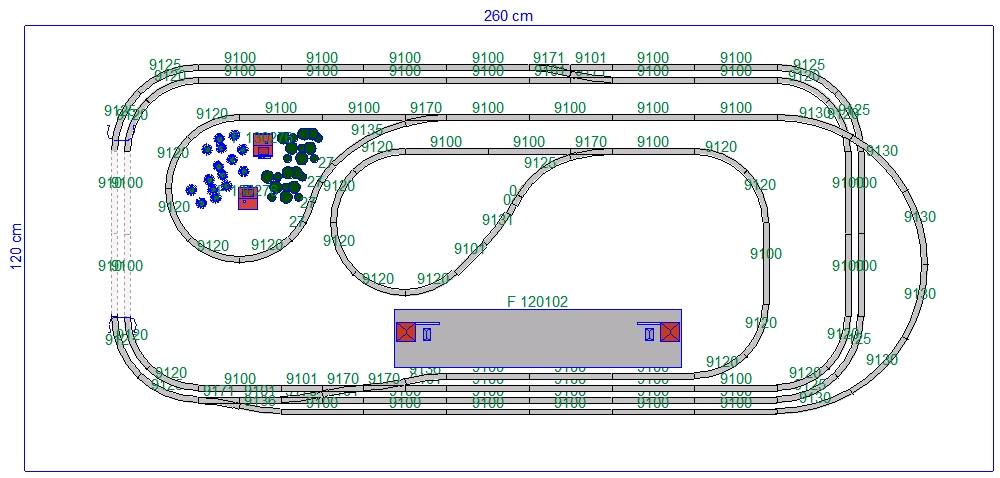

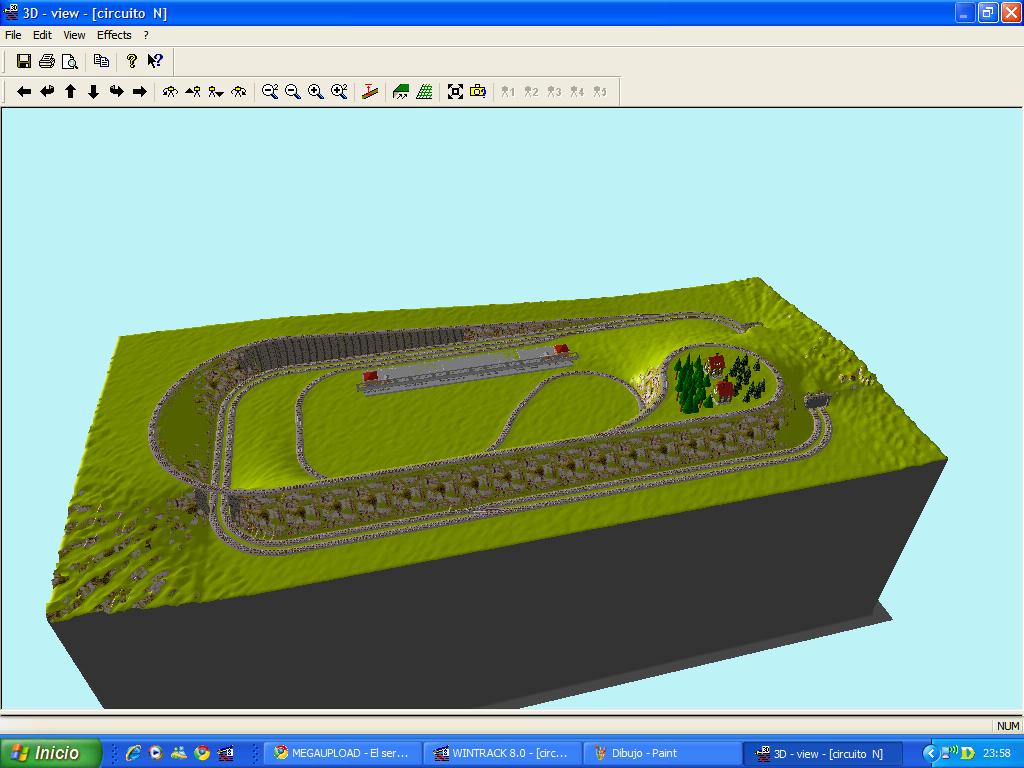

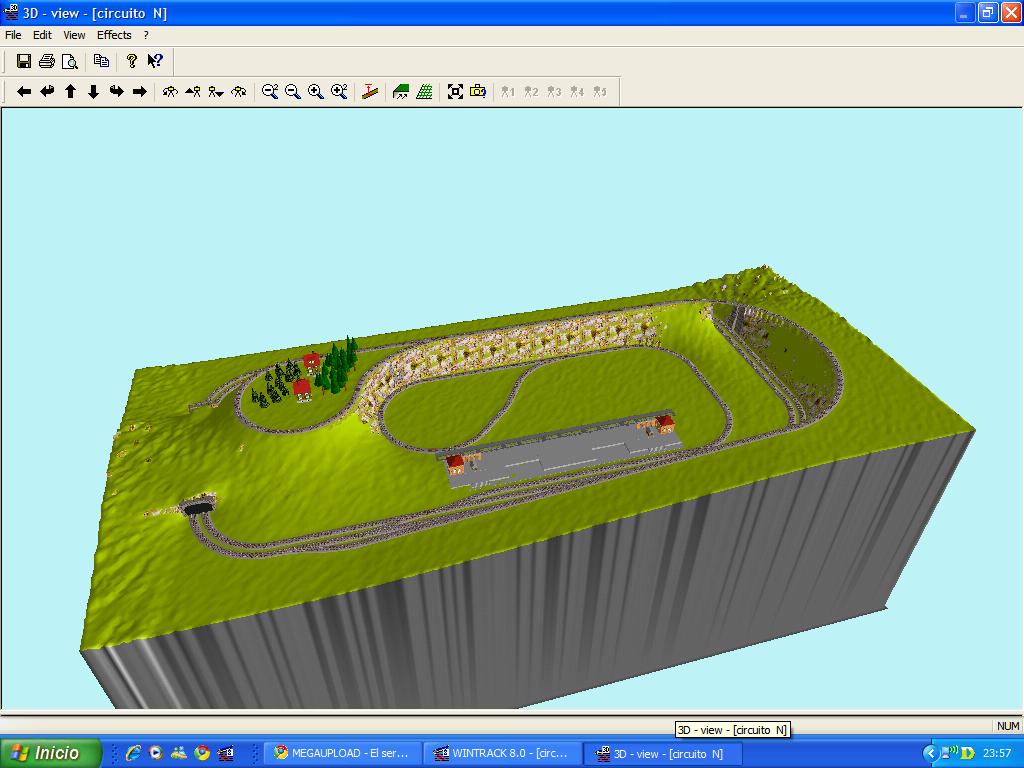

Aquí os dejo el circuito a escala N para el compañero alsegovia.Como no se sus gustos en las estaciones es lo que único que he podido hacer:

Pues muchas gracias compañero Cisterna, la verda que el diseño me gusta bastante, iugal añadiria alguna via muerta a la estacion grande y añadiria una pequeña en la parte superior.EL resto perfecto

Hola yo creo que tienes razón con unas pocas vías más ya lo tendrías , e incluso si pones un desvío o algo para evitar y así poder elegir si el tren entra en el bucle y así en un momento , tendrías trenes en diferente dirección.En tu maqueta , si añades algún cantón te iba quedar muy chula , las medidas que elegí fueron muy comunes 1.20x2.60.

"si añades algún cantón te iba quedar muy chula "
Perdona la ignoracia, pero que es un Canton¿¿?¿?
Y ya puestos una estacion oculta??

Lo de la estación oculta consiste en el uso de otro circuito unido al del nivel principal , pero que está por debajo.Lo de los cantones son divisiones de la vía gobernadas por una señal luminosa que da el paso al tren cuando no hay otro delante.

acpmax escribió:

Hola todavía no esta termina. Si le podéis echar un vistazo, y podemos cambiar algo.
Hay un rampa helicoidal que da acceso a un estación oculta.
Pongo el archivo del wintrack y unas capturas.

Amigo Raul, ya podrías comentar algo, al respecto. (aunque se que estas muy ocupado )

Saludos desde Málaga
Antonio

Hola Antonio , no se si te refieres a mi , ya que yo me llamo Raúl, pero bueno yo te puedo decir que tu proyecto me gusta bastante y está muy currado.

cisterna escribió:

Lo de la estación oculta consiste en el uso de otro circuito unido al del nivel principal , pero que está por debajo.Lo de los cantones son divisiones de la vía gobernadas por una señal luminosa que da el paso al tren cuando no hay otro delante.

Pues gracias por la aclaracion del sistema de la estacion oculta, el tema de los cantones todaia estoy un poco verde tendre que buscar algun esquema, para verlo mas claro
