Desvíos roco geoline

Hola a todos , mis desvíos son roco geoline y quiero poder manejarlo , yo , es decir en analógico, pero mi circuito es totalmente digital,entonces no se que tengo que hacer , además no veo por ningún lado la forma de ponerle a esos desvíos los interruptores o pulsadores.Alguien que lo haya hecho me lo podría explicar?y a poder ser alguien que lo haya hecho con estos desvíos.

Los desvios Geoline de Roco sin motor son manuales si les acoplas un motor son electricos y si les pones un motor y un decoder son digitales, yo entiendo que buscas la manera de funcionar con ellos electricamente y en analogico pues bien: La forma mas sencilla una vez colocado el motor al desvio debes de conectarlo segun las instrucciones a un pupitre Roco referencia 10520 (mira un catalogo) y luego a un transformador de 16V corriente alterna (tambien segun las instrucciones del pupitre) y ya esta pulsando en uno u otro sentido el desvio se pondra recto o en curva, la corriente alterna es la del transformador de digital pero tambien puedes sacarla de un transformador analogico suelen traer salidas de corriente continua para vias y corriente alterna para accesorios. Un saludo.

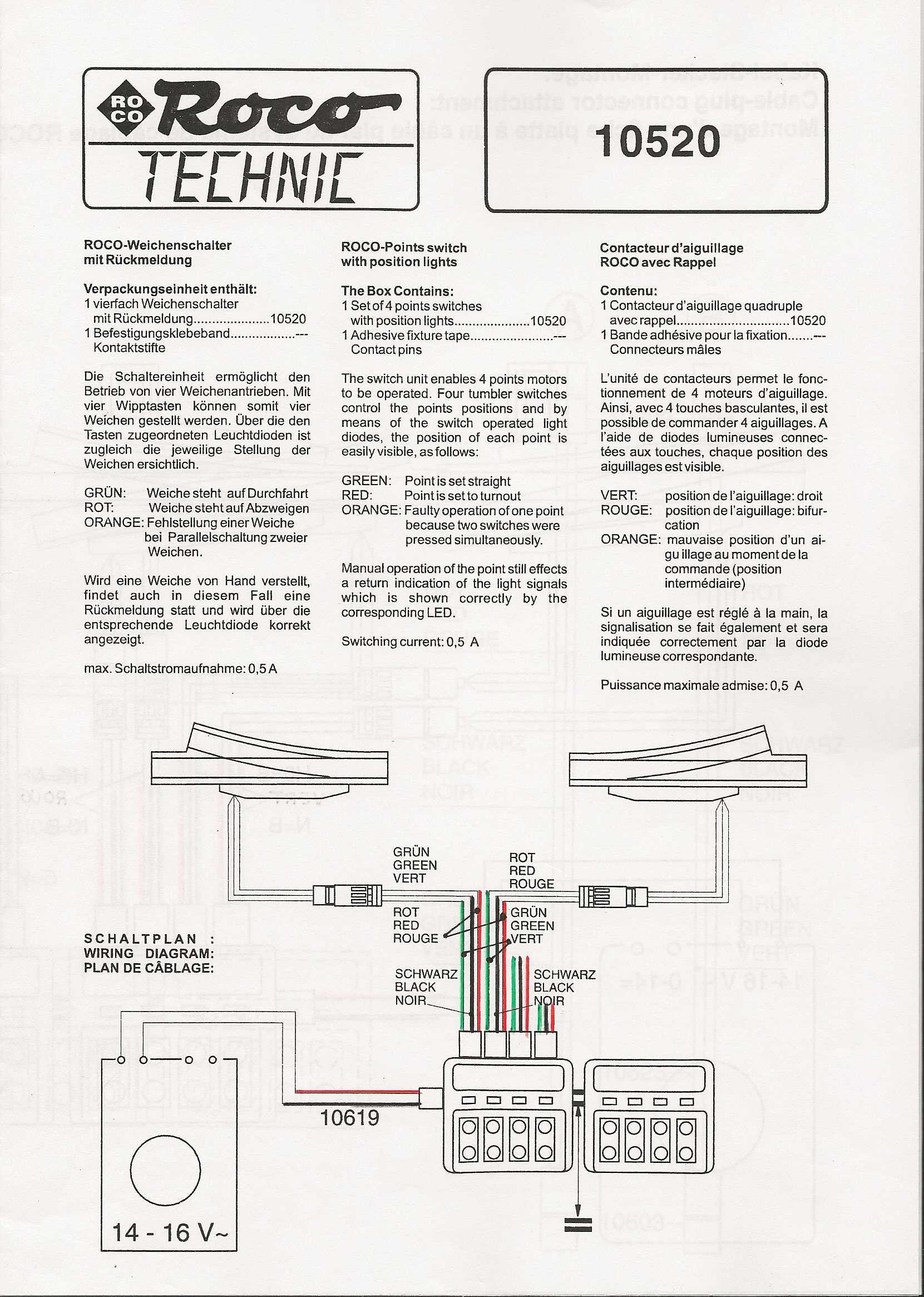

Te envio un escaner con todo lo dicho anteriormente. Un saludo

Hola , no entiendo muy bien eso del motor , ya que yo tengo los desvíos , tal y como vienen en las cajas , y por lo que veo tienen un cable , con tres patillas que se enchufan al decoder.Lo que yo quiero es que funcionen en analógico es decir con sus pulsadores/interruptores.

la pieza negra que lleva el desvio por debajo no lleva motor, y por lo tanto los cables, asi que tienes que cambiarlas por otras que si lo lleva y luego lo que dice el compi de la centralita.

tengo la comida en la mesa, asi que no me puedo parar a buscarte la ref de los motores electricos para desvios geoline

Para que el desvio funcione electricamente tienes que ponerle un motor Roco referencia 61195 y luego el pupitre con todo lo que te explique anteriormente te envio fotos ( puedes mirarlo en la pagina de Roco). Un saludo.

Hola , pero ese motor , no lo incluye ya los desvíos?
Me parece , que voy a optar por digitalizarlos , que es solo comprar un decoder y ponérselo tal cual , a los que tengo.
Gracias de todos modos.

Hola, si no me equivoco, si tienes el multimaus puedes controlar los desvios desde este, igual que las locomotoras, o bien, desde un route control de roco. Si lo tienes veras que tiene la tecla para cambiar de locomotora a desvios.

saludos

Hola , eso ya lo se , lo único era para controlarlos en analógico.

Bien, lo que tienesno tiene motor, necesitas comprar el motor como te han dicho los compañeros, los cables que ves son uno naranja otro azul y otro amarillo, creo, esos cables son unicamente para que cuando compresel motor puedas polarizar el desvio para que las locos cortas no hagan cortocircuito.

Los compañeros te lo han explicado muy bien arriba.

Hola, pero si yo ahora compro unos decoders de desvíos de roco , de los que se ponen debajo del balasto , me bastaría para controlarlos con el multimaus no?
En su día colocaré de estos , que me sirven tal cual tengo el desvío , son de roco:

Ten en cuenta que para digitalizar un desvio necesitas: 1-EL DESVIO; 2-EL MOTOR Y 3-EL DECODER. El desvio con decoder y sin motor no funciona. Desconozco si los desvios que tienes tienen motor pero es facil saberlo se le da la vuelta al desvio y se ve directamenteen su alojamiento, normalmente del motor salen tres cable uno rojo uno verde y uno negro para conectarlo segun las indicaciones que adjunta el desvio. Un saludo.

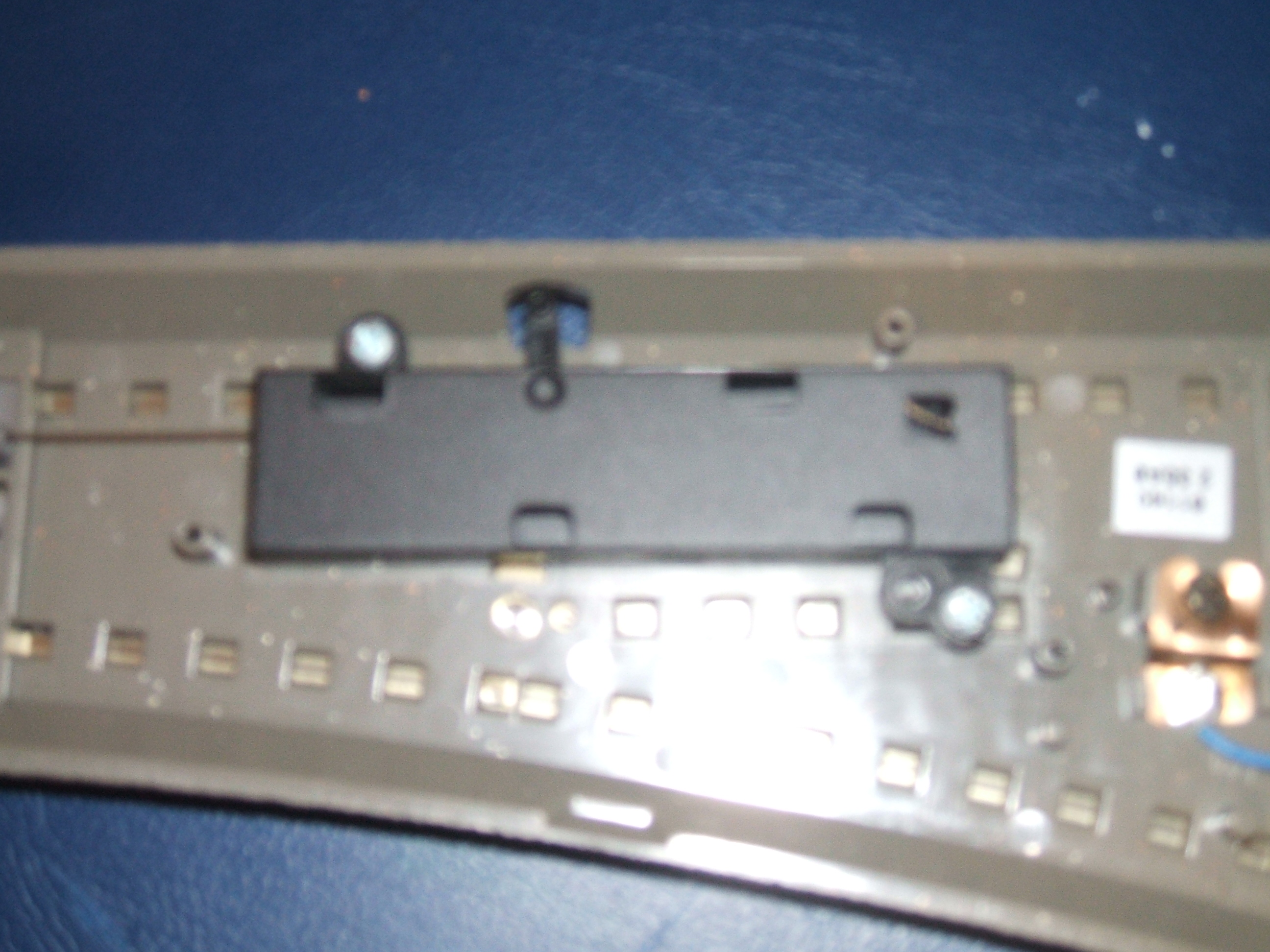

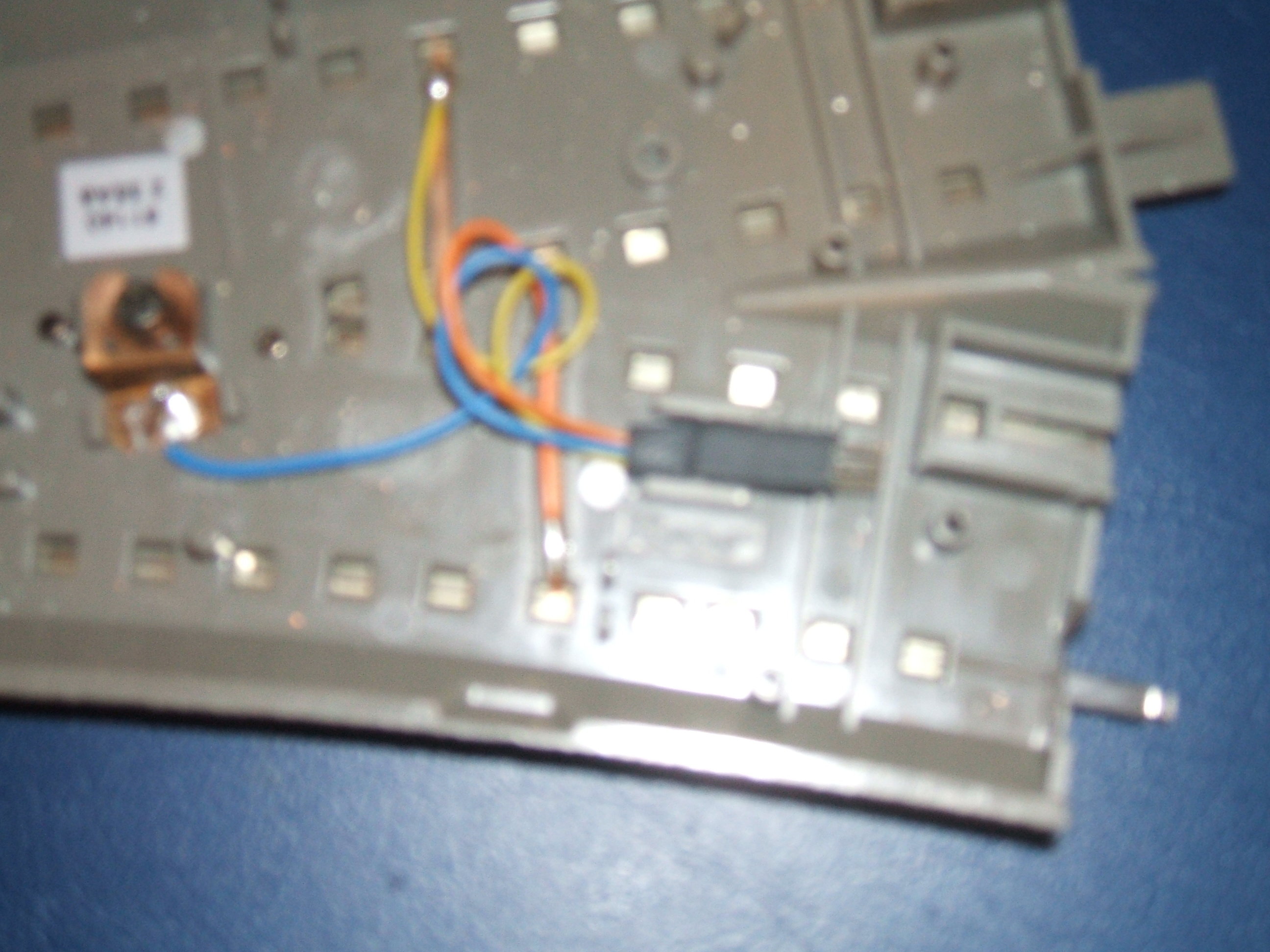

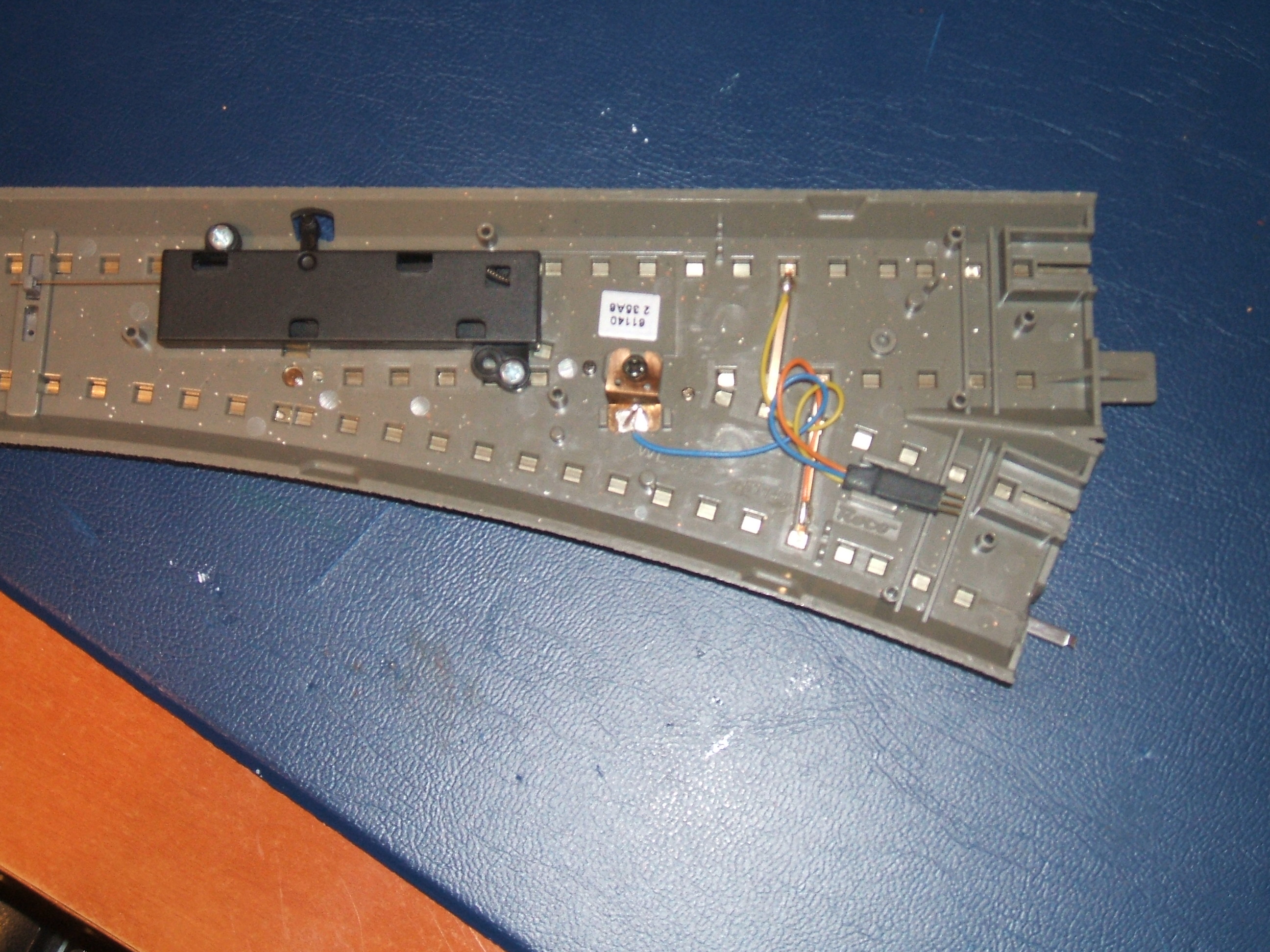

Hola , aquí os dejo unas fotografías de los desvíos:

Buenos días foreros.
Cisterna, esa cajita negra que incorporan los desvios geoline son el mecanismo de accionamiento manual.
Para que funcionen tienes que cambiarla por el motor para desvios con referencia 61195. Esta referencia es universal para todos los tipos de desvios de la línea geoline, es decir, te vale tanto para los de derecha como los de izquierda.
Por mi experiencia, te aconsejo que a la hora de digitalizar los desvios, adquieras el artículo con referencia 10775, que es un decoder válido para controlar ocho desvios. Necesitas mas cable, pero resulta mucho más económico que la referencia 61196.
El 10775 según tarifa oficial de roco te sale por 68.-€ y el 61196 por 24,60.-€. Solo es cuestión de hacer números, como puedes ver con el primero manejas ocho desvios por 68.-€ y con el segundo los ocho desvios te salen por 196,80.-€.
Yo utilizo cuatro 10775 y son muy faciles de programar con el multimaus y no me han dado ni un solo problema.

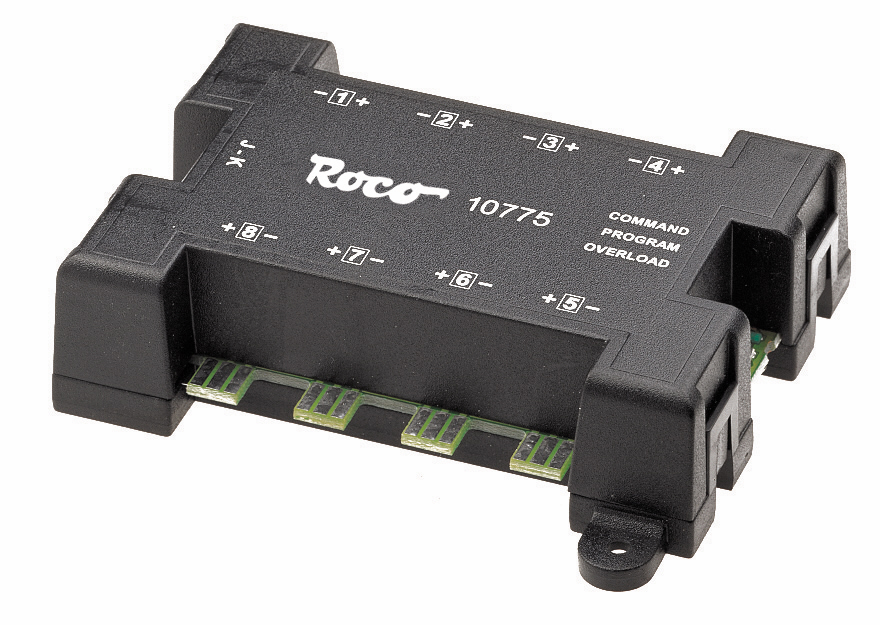

Te adjunto una foto del 10775 para que tengas un referencia.
Un saludo.

Bueno cisterna supongo que te habra quedado claro el desvio no trae motor, debes sustituir la pieza que trae el desvio por un motor de la referencia mencionada y luego decidir si quieres el funcionamiento en analogico (que es lo que te explicaba en mi primer mensaje) o el funcionamiento en digital para lo cual tienes la explicacion del compañero alexgallego. Un saludo y que te traigan mucho los reyes.

Hola, me he comprado dos motores 61195 con un modulo 10775 y no sé como conectarlo ó si me falta algún cable para conectar al multimaus, he visto en este foro que Alexgallego lo tiene, quisiera saber si me puede ayudar con esquemas o algo parecido. Gracias.

hola.
necesitas unas hembras y uno machos de plastico que se ponen en el decoder y en el cable que ya trae el desvio.

saludos

¿Sabéis si el módulo que controla 8 motores?, vale para motores hornby, y como se conectan?. Gracias.

Buenas.
Urotren, si los motores que propones tienen un consumo muy alto, el 10775 no te sirve, salta la protección contra corto de la central digital.
Yo lo probe con unos motores gaugemaster y no funcionó, tuve que montar un invento con otra fuente de alimentación y unos reles.
Un saludo.

Hola una pregunta se podria conectar al modulo un serbo motor
