Una ayudita con los aislantes de via.

Buenas pues eso tengo una duda como va el tema de los aislantes se ponen justo donde se engancha las vias pero mi duda es, si tengo un tren en un desvio y pongo el aislante se queda hay quito hay todo bien, pero cuando quira sacar el tren que tengo que quitar los aislante y poner los que estaban?? o que hay que hacer¿¿?? nose si me explicado bien pero dejo una fotillo para que os agais una idea, porcierto mi circuido es analogico por si acaso jeje.
Lo que veis en color verde es donde tendria que porner el aislante creo jeje el tema es que nose como va.

http://img24.imageshack.us/content.php? ... ia=mupload

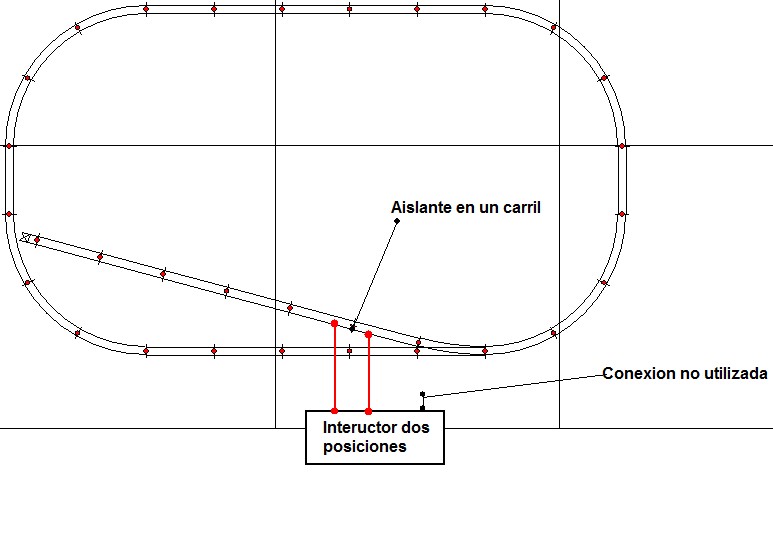

A ver si este esquema te puee ayudar a solucionar el problema

http://subefotos.com/ver/?4afae22fce364 ... 0abd8o.jpg

Hola a todos

Vamos a ver si me se explicar. Cuando pones las eclisas de plástico para aislar un tramo de vía, dejas ese tramo de vía completamente sin corriente. En tu caso, al poner las eclisas al inicio de la muerta dejas esa vía sin corriente y por lo tanto cualquier maquina que tengas en ella simplemente no va. Para arrancar esa locomotora tendrías que, o bien poner un trafo solo para ese tramo de vía muerta (quedando alimentada des del tope hasta la eclisa) o bien utilizar el sistema que ha descrito el compañero JVC aquí arriba, que si no voy mal fijado no deja de ser un simple interruptor. Pones la eclisa de plástico y haces un puente eléctrico entre los carriles con un cablecito, con un interruptor en medio. Cuando metas una composción dentro de la muerta y quieras que se quede ahí quieta, simplemente abres el interruptor y listos. Cuando quieras hacerla salir, cierras y a correr. ¿Van por ahí los tiros?

Un saludo

Nocturno ferroviario.

Si NocturnoFerroviario van poray los tiros jejeje solo una dudilla, importa donde ponga el cablecito? me refiero que si no pasa nada que lo ponga a la derecha o a la izquierda de la via.
saludos y gracias

Pon el puente en el lado aislado Da igual cual sea.

Una cosilla tengo el aislante pero me falta el botoncito, me gustaria probarlo esta tarde sin el boton me explico jeje,
Pongo el aislante y engacho un cable a un lado y otro en el otro lado si lo uno los cables funciona todo las vias y si la separo queda sin electricida el desvio esto es correcto? podria hacer esa prueva sin el botoncito?.
saluds

Si sueldas un cable uno antes del aislante y otro al otro lado ya tienes hecho el puente si los unes tendras corriente en la vía del apartadero y si los separas se quedara el tren parado
Saludos

Segun lo que dices JVC en este caso no aria falta aislante?.

Si no tienes puestos el aislante en un carril no haces nada siempre tendras tensión en las vías del apartadero tienes que poner el aislante en un carril solo de la vía como el diagrama que e puse mas arriba con los cables de color rojo del dibujo
puedes hacer la prueba que dices
Saludos

Todo perfecto funciona correctamente JVC, ahora me gustaria hacer esto pero nose muy bien donde tengo que poner los aislante y tal. Lo nuevo que quiero hacer est en color rojo.

http://img7.imageshack.us/content.php?p ... ia=mupload

En el diagrama de vías se pueden hacer varias cosas en las vías de apartadero en la nueva vías que as puesto puedes hacer otro corte igual que en el anterior una vez pasado el desvio nuevo el de la parte de arriba
Eso por un lado en la vía de adelanta miento hay puedes hacer dos cosas poner uno que un tren entre en la vía desviada y se pare hay y otra que el tren que va por la vía recta separe y arranque el que tienes estacionado en la vía desviada
Te preparo unos esquemas y te los paso si quieres en vez de interruptores con semáforos bien automáticos por medio de relés o bien manuales con interruptores como quieras
Saludos

Loe soldado y perfecto todo, tengo que comprar los interruptores pero bueno xD.

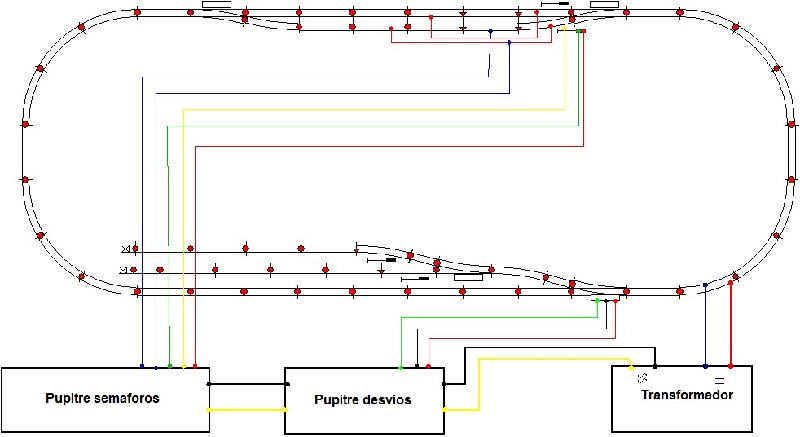

A ver si este plano te ayuda un poco ,como vera estan con semaforos en vez de inteructores tambien te e puesto eñl cableao de los de los desvios










Sino entiendes algo lo comentamos
Saludos

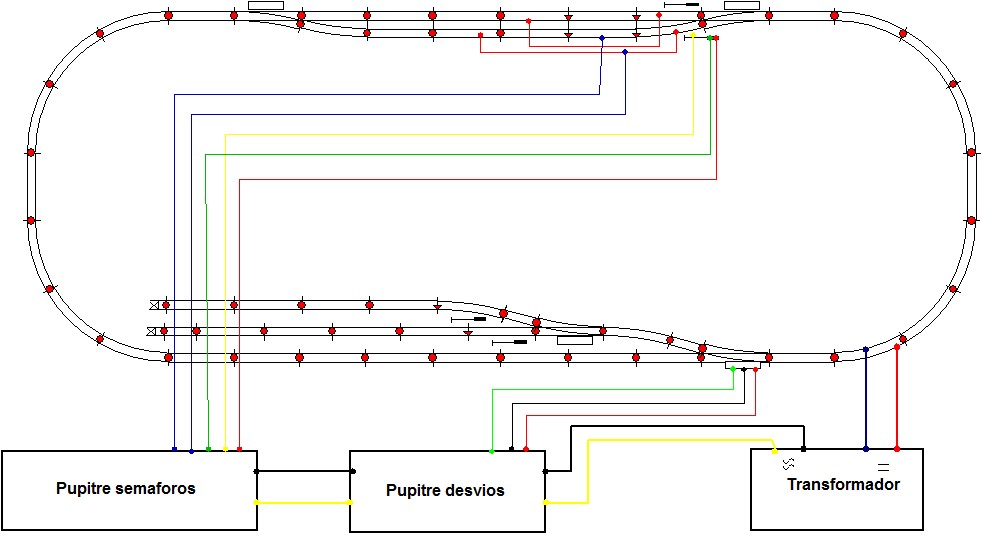

Por lo que veo no hay subido bien el archivo te lo mando por aqui
http://subefotos.com/ver/?f5e6707dafaa4 ... 6f12bo.jpg
Saludos

Muchas gracias por el plano entiendo bien todo, lo unico que nose si en los desvio que se puede poner en vede un interruptor un semaforo? o tienen que ser primero un interruptor y luego si eso un semaforo?.
saludos y muchisima gracias JVC

A ver lo que preguntas es si con los pulsadores de los desvíos puedes hacer funcionar el desvió y a la vez te pare el tren en el tramo aislado , si eso la respuesta es si , pero para ello tienen que ser los desvíos de los llamados inteligente (Fleischmann , Peco ,Arnold, Minitris.)y sino lo so habría que hacer un circuito con un relé para realizar esa función
Si por otro lado la pregunta es la posición de los pupitres eso es indiferentes

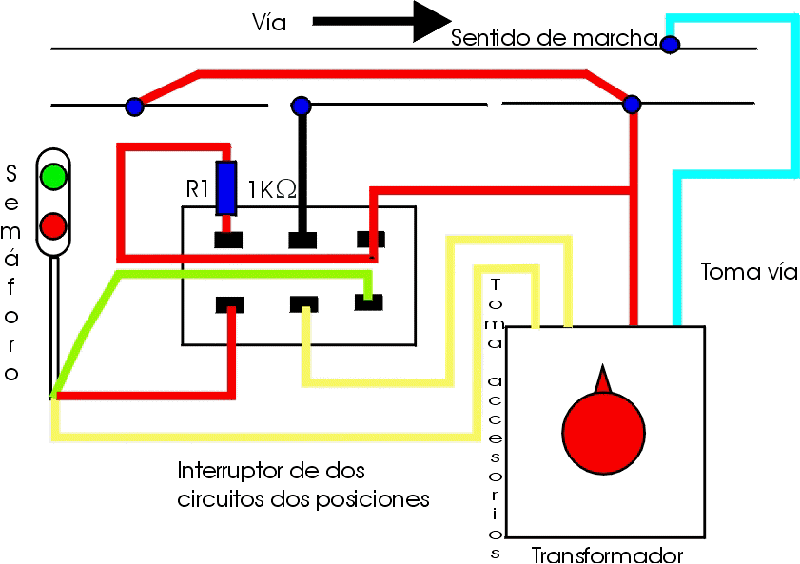

Una aclaracion como veras los interruptores de los semaforos son de dos posiciones dos circuitos ,sino sabes como se conexionan estos interruptores me lo dices y te mando un esquema de como se hace
Ya me dirás cual es realmente tu duda ya que no entiendo muy bien lo que me quieres decir
Saludos

Perdon por no explicarme bien, queria decir que si en vede poner un interruptor en la via muerta que si podria poner un semaforo que aga la misma funcion quel interruptor.
Nose si me explicado bien pero gracias.

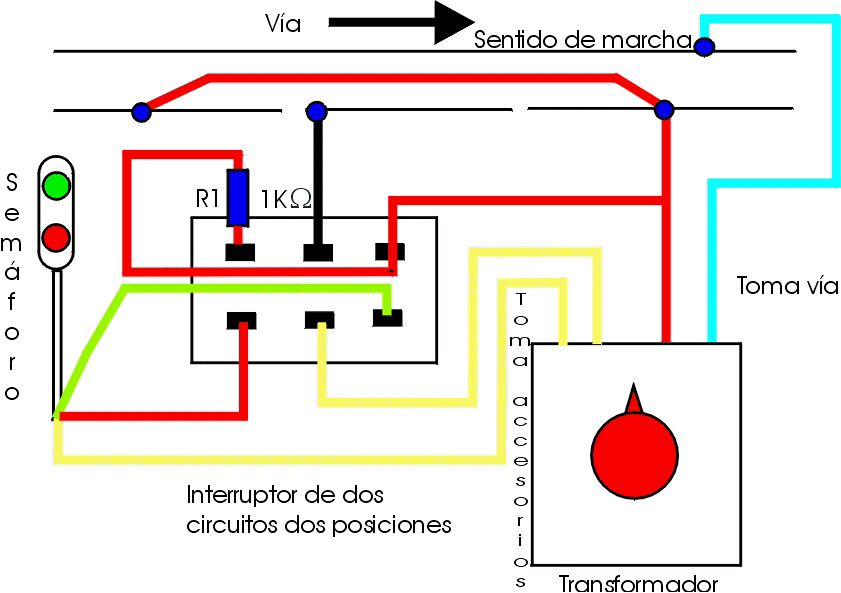

Claro que puedes poner un semáforo de hecho en el diagrama que te puse estaba representa do si no sabes como se instala te paso el diagrama para que lo veas

Muchas gracias con ese plano ya me ha aclaro bastantes dudas, lo unico que marca compro el semaforo para que me funcione bien.
saludos y graciass
