Hola de nuevo al foro.

Pues ahi va mi primer tutorial sobre esta transformacion que es similar a la de la 251 por llevar la misma placa.
Gracias por el ánimo 7700, jejeje. Va a ser una copia al estilo tuyo...

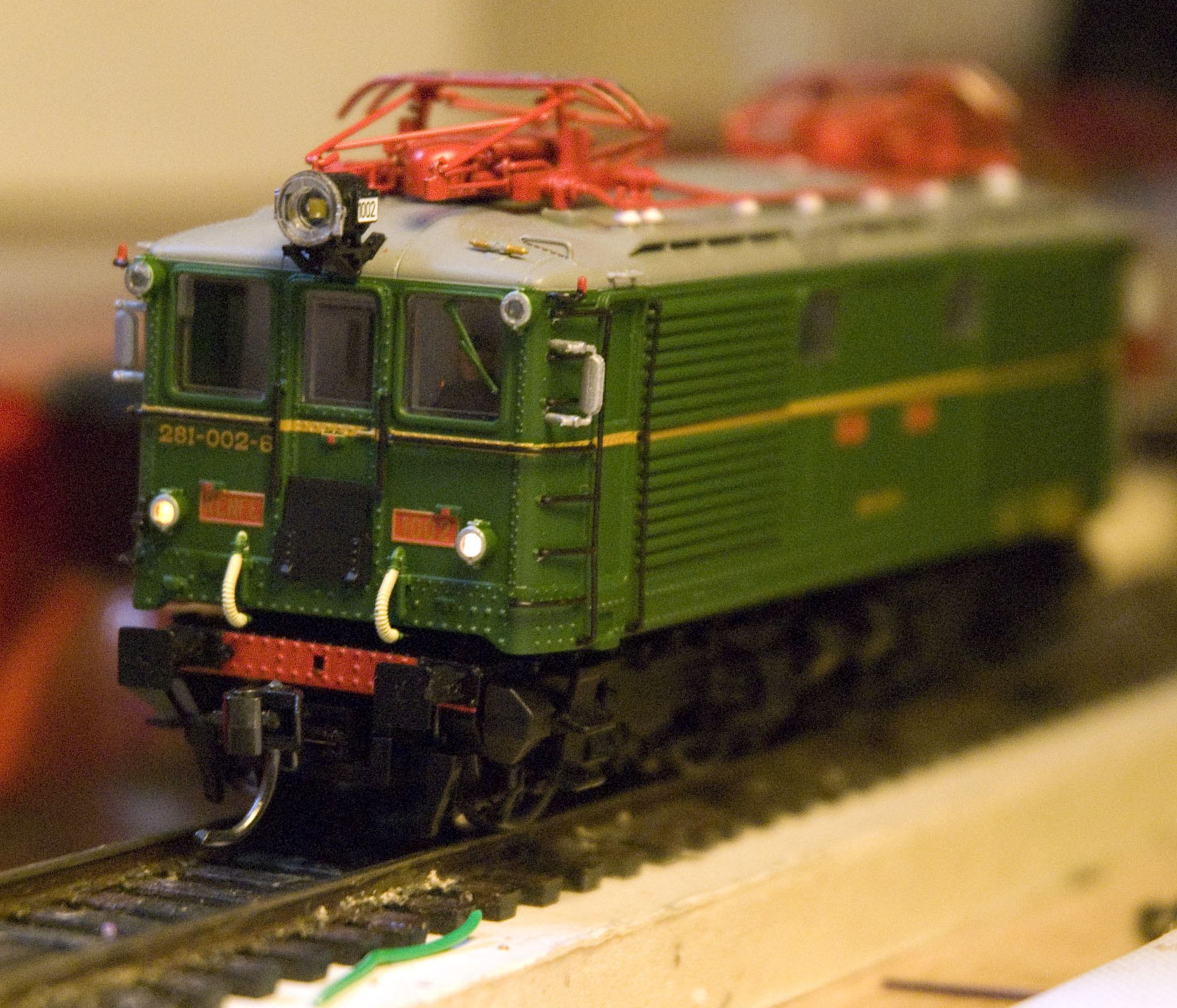

El resultado seria:

F0--- LUZ BLANCA ADELANTE
F0-F1 LUZ BLANCA ADELANTE Y LUZ ROJA DETRAS
F1--- LUZ ROJA AMBOS TESTEROS
F2--- LUZ POSICION AMBOS TESTEROS
F0-F2 LUZ POSICION AMBOS TESTEROS Y FOCO ADELANTE

Empezamos...

Los materiales necesarios serian:
2 transitores BS170
4 diodos 1N4148
Termoretractil
Cable fino
Soldador y estaño

Y como dice 7700 mucha paciencia.

Adjuntos

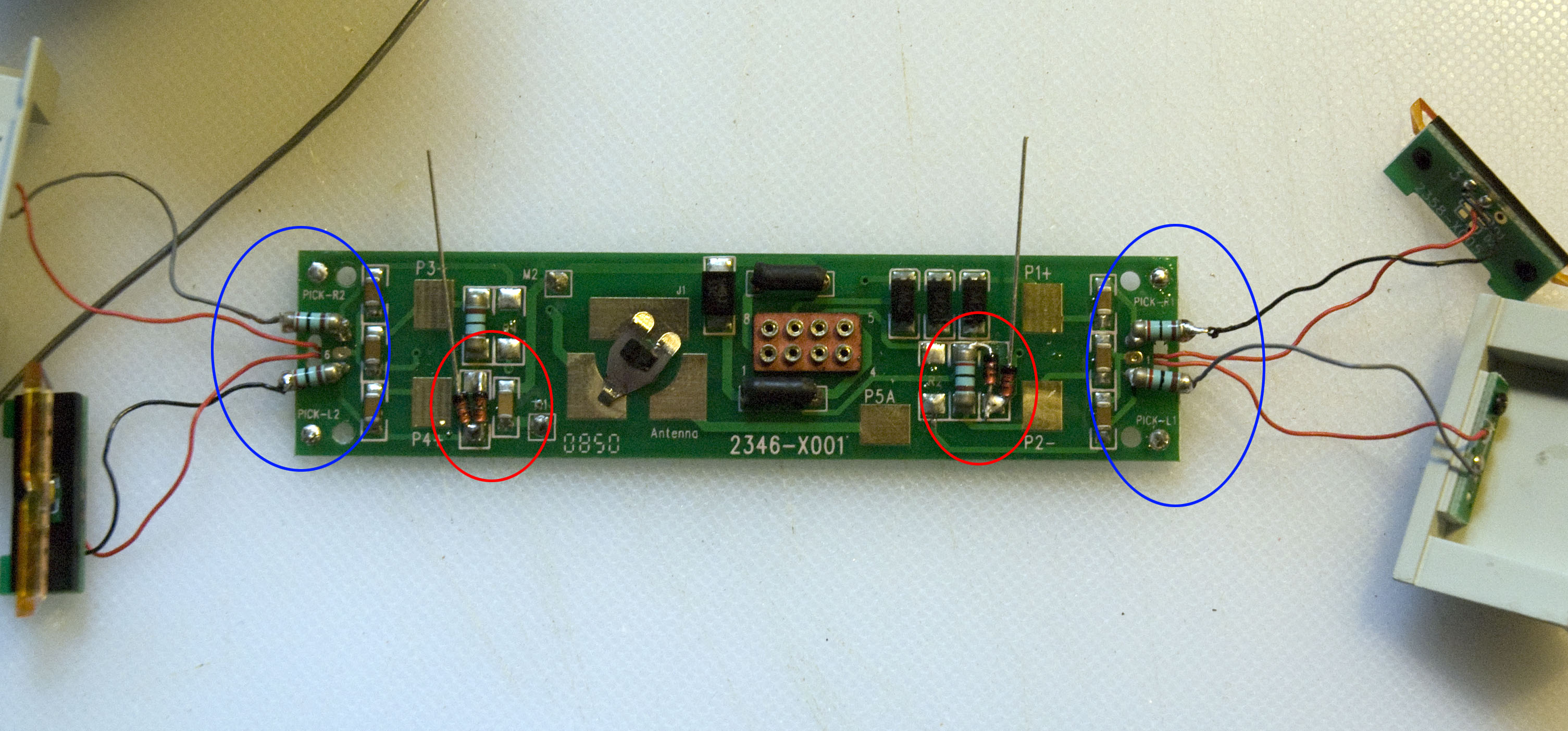

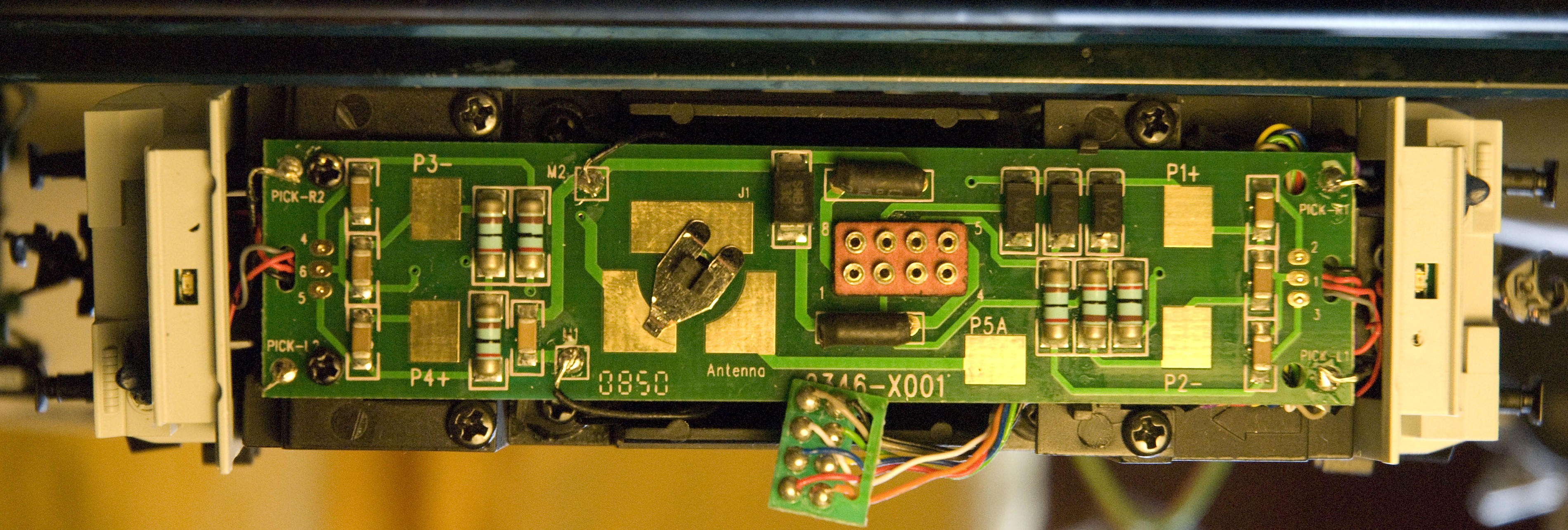

: Desmontamos la carcasa de la locomotora y nos encontramos con un interior hipercompleto...

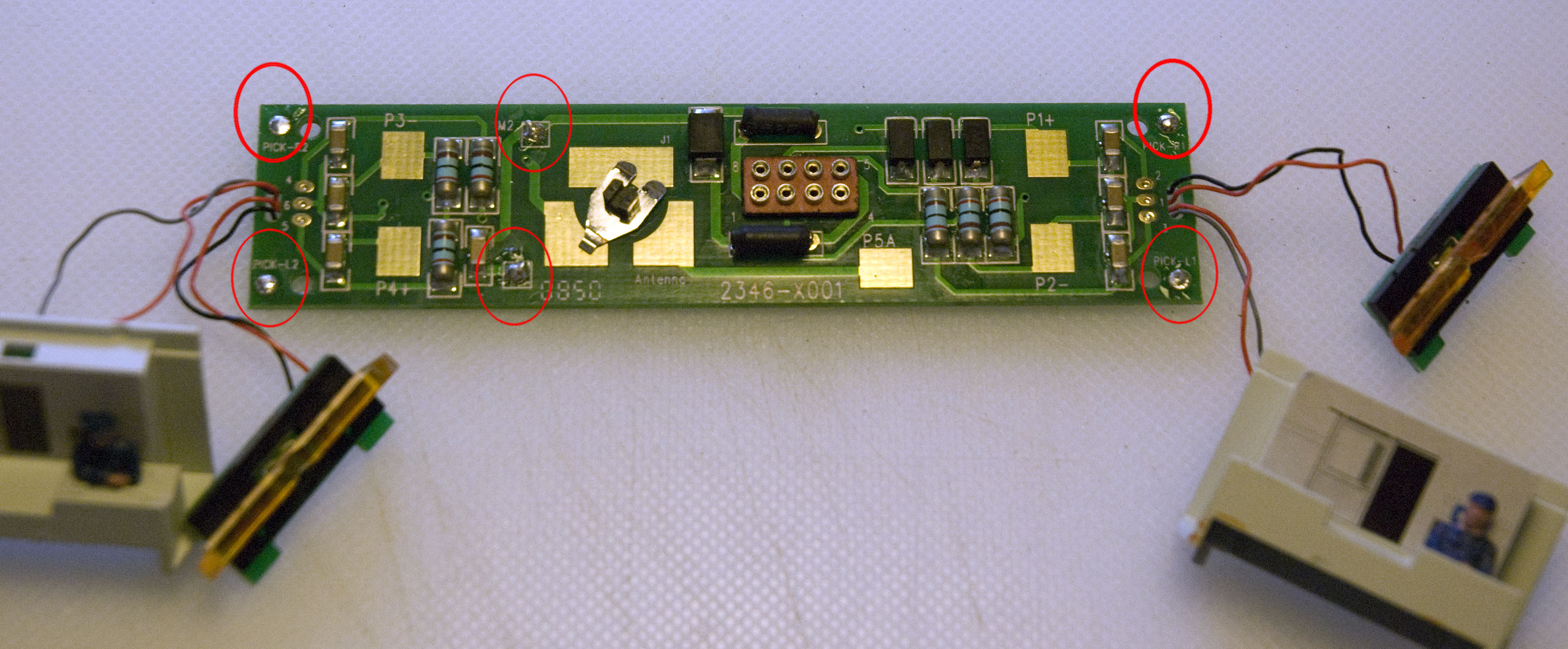

: Desoldamos las conexiones que van a las ruedas y al motor, y desatornillamos la placa para trabajar mejor.

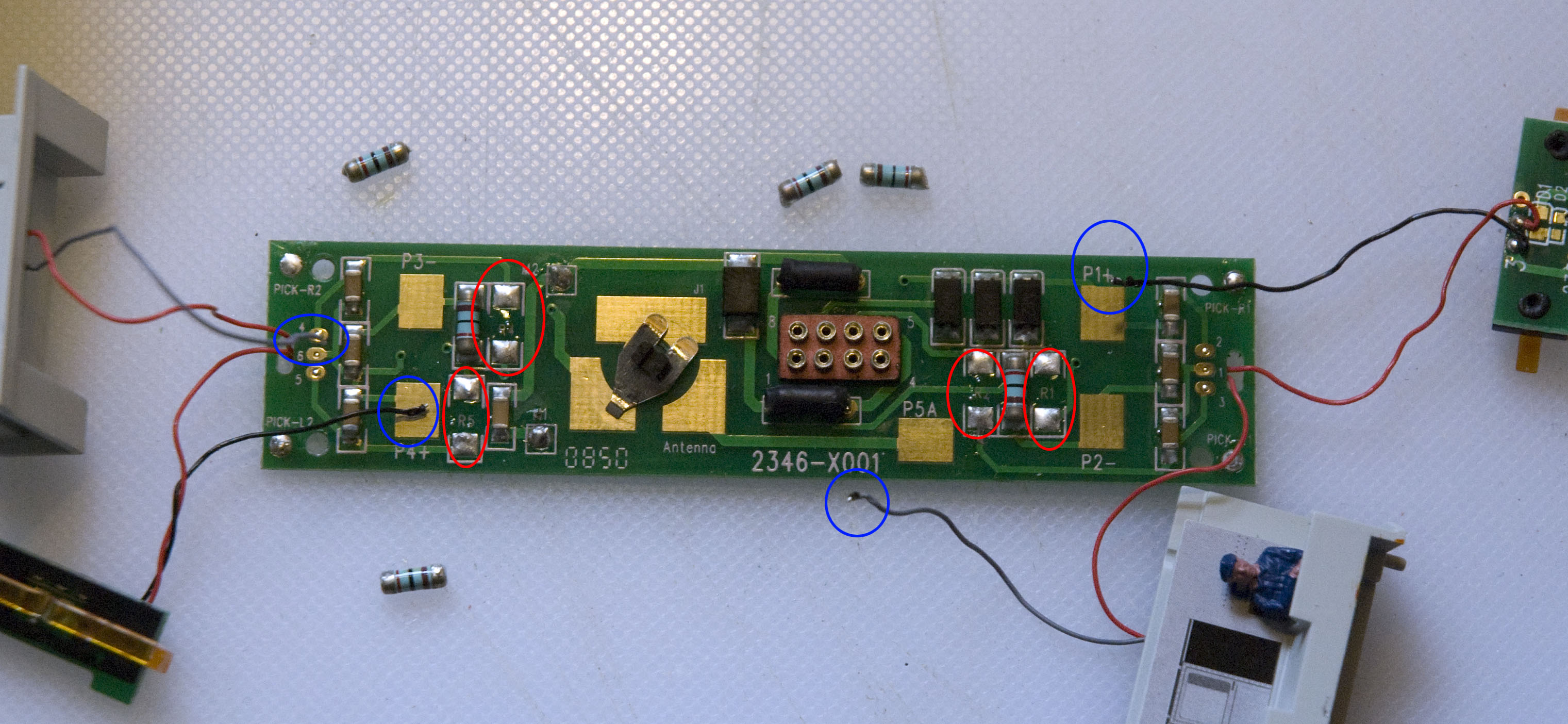

: Desoldar las resistencias R1,R2,R4,R5 y los cables negro y gis de ambos testeros, dejando el rojo como esta.

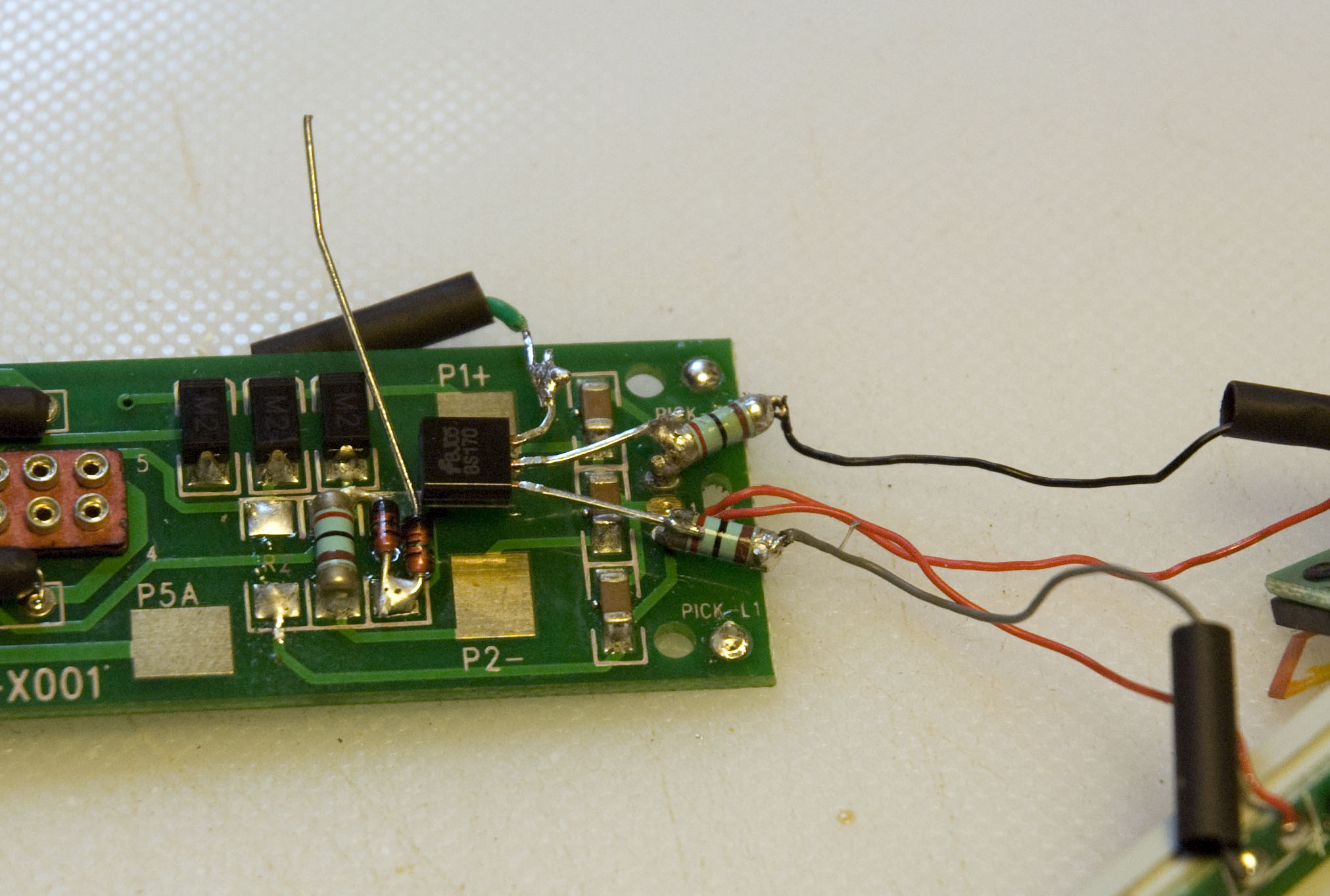

: Soldamos las resistencias en el sitio donde iban los cables, por la parte de arriba, y tambien dichos cables, metiendo antes un pequeño tubito termoretractil. Soldamos los diodos como muestra la foto en los huecos R1 y R4. A mi se me rompio la chapita q va en uno de los huecos y solde el diodo como muestra la foto que seria lo mismo.

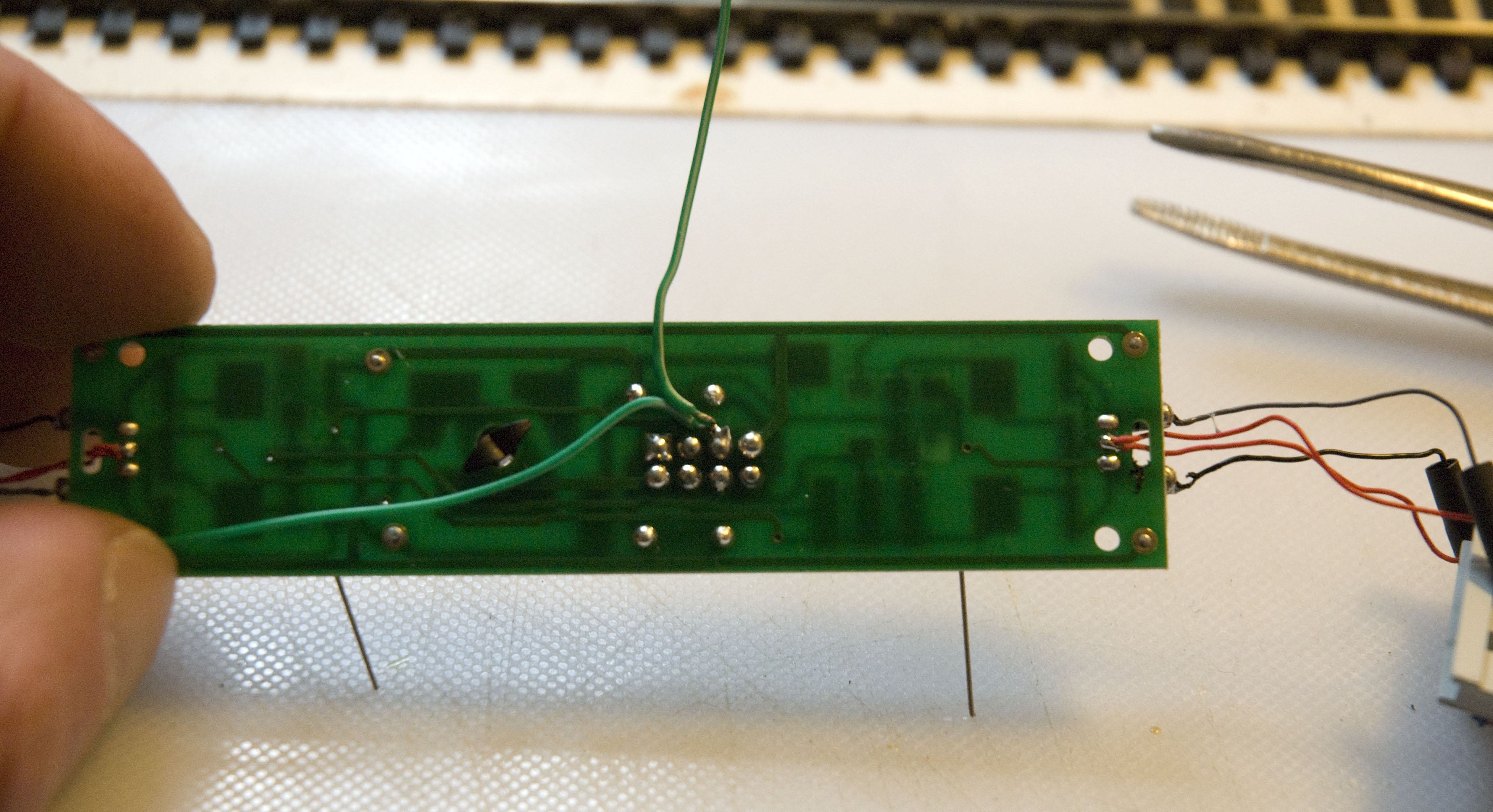

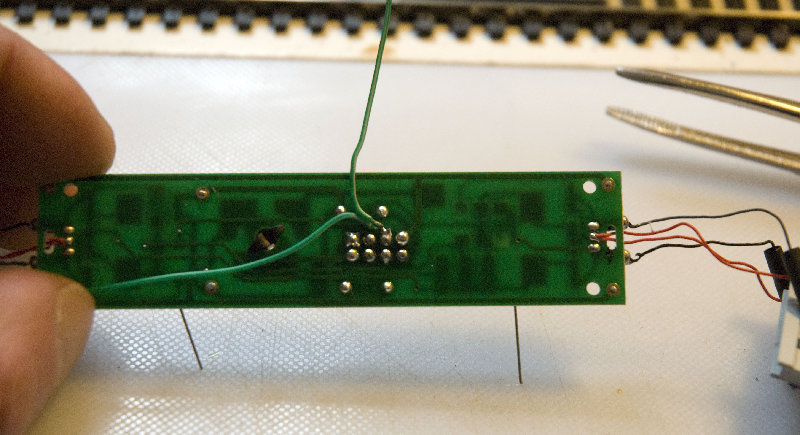

: Soldar un cable al pin 3 de la placa por la parte de abajo.

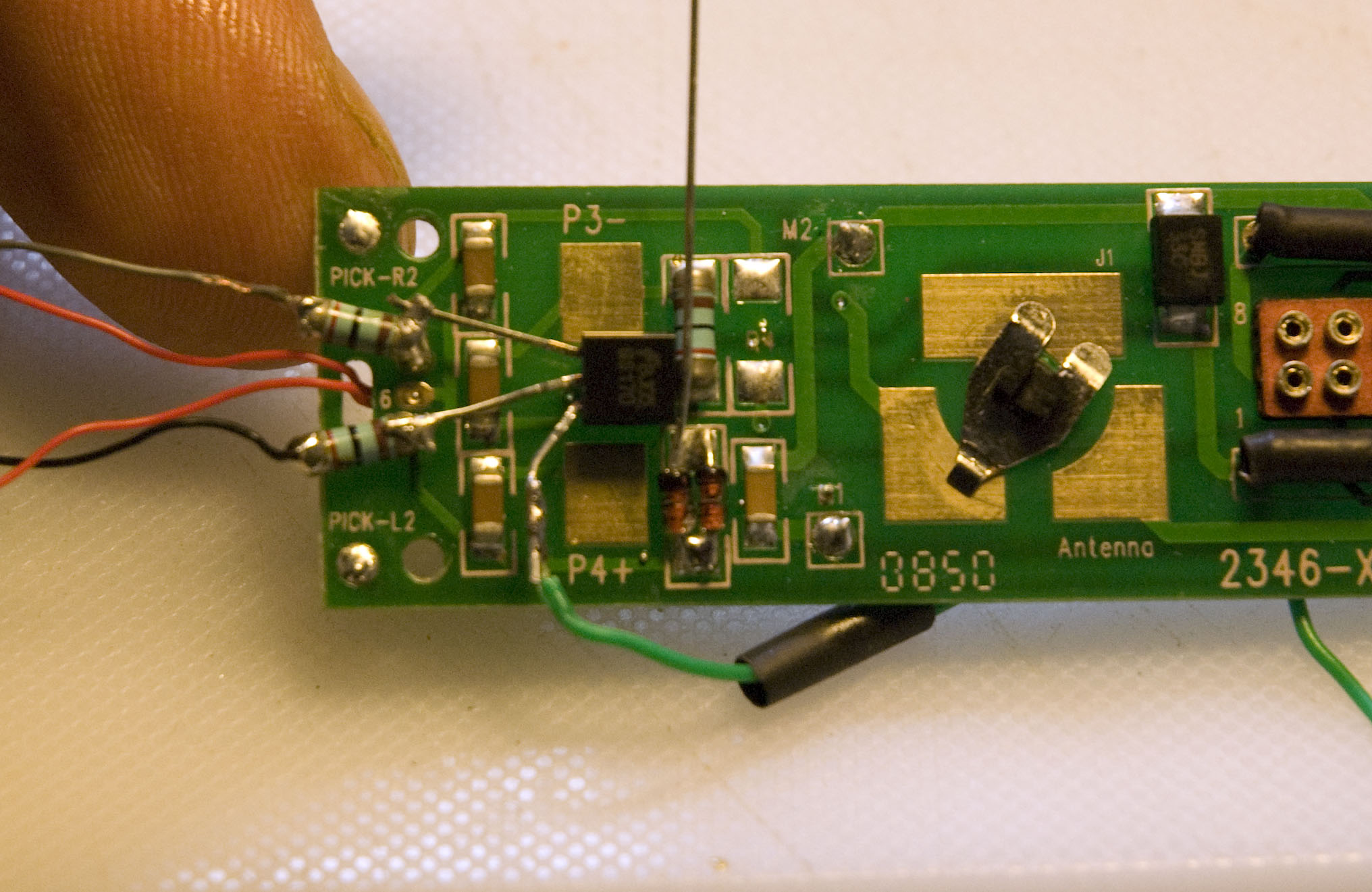

: Soldamos los transistores como muestra la foto. En un testero...

: ...y en el otro.

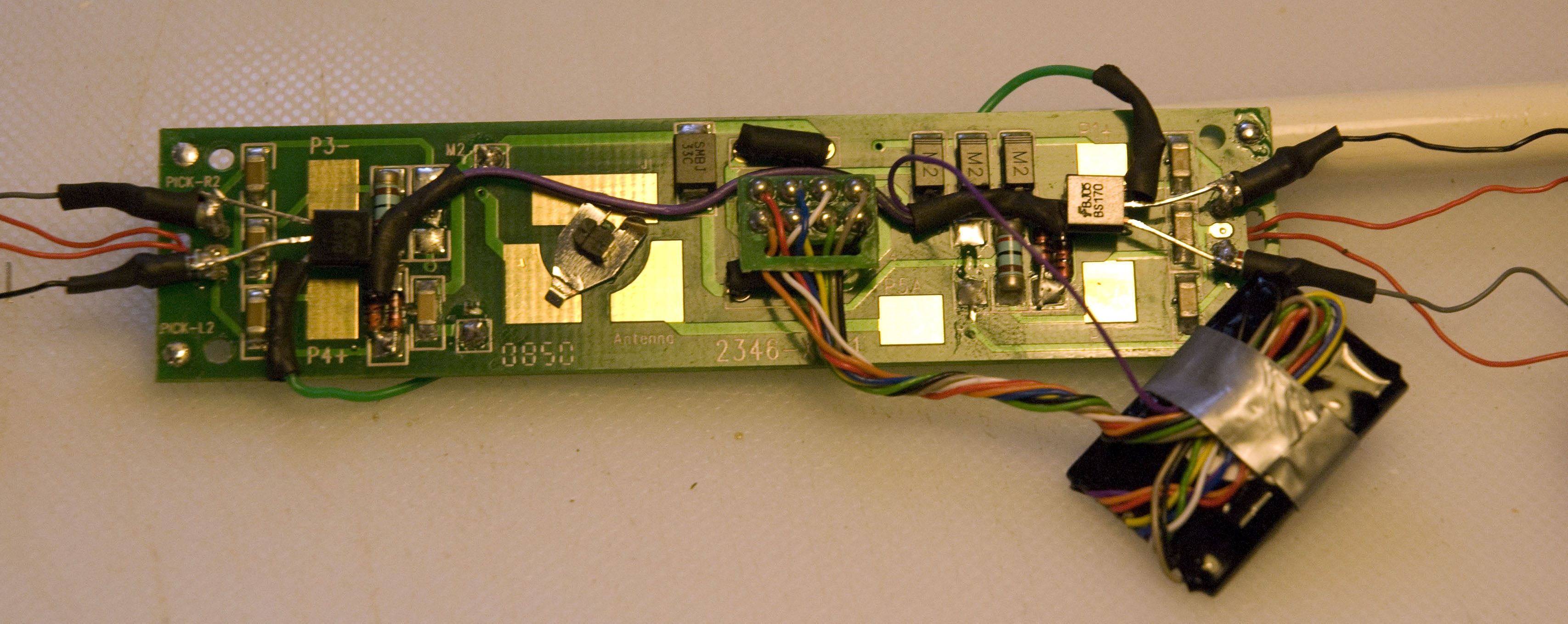

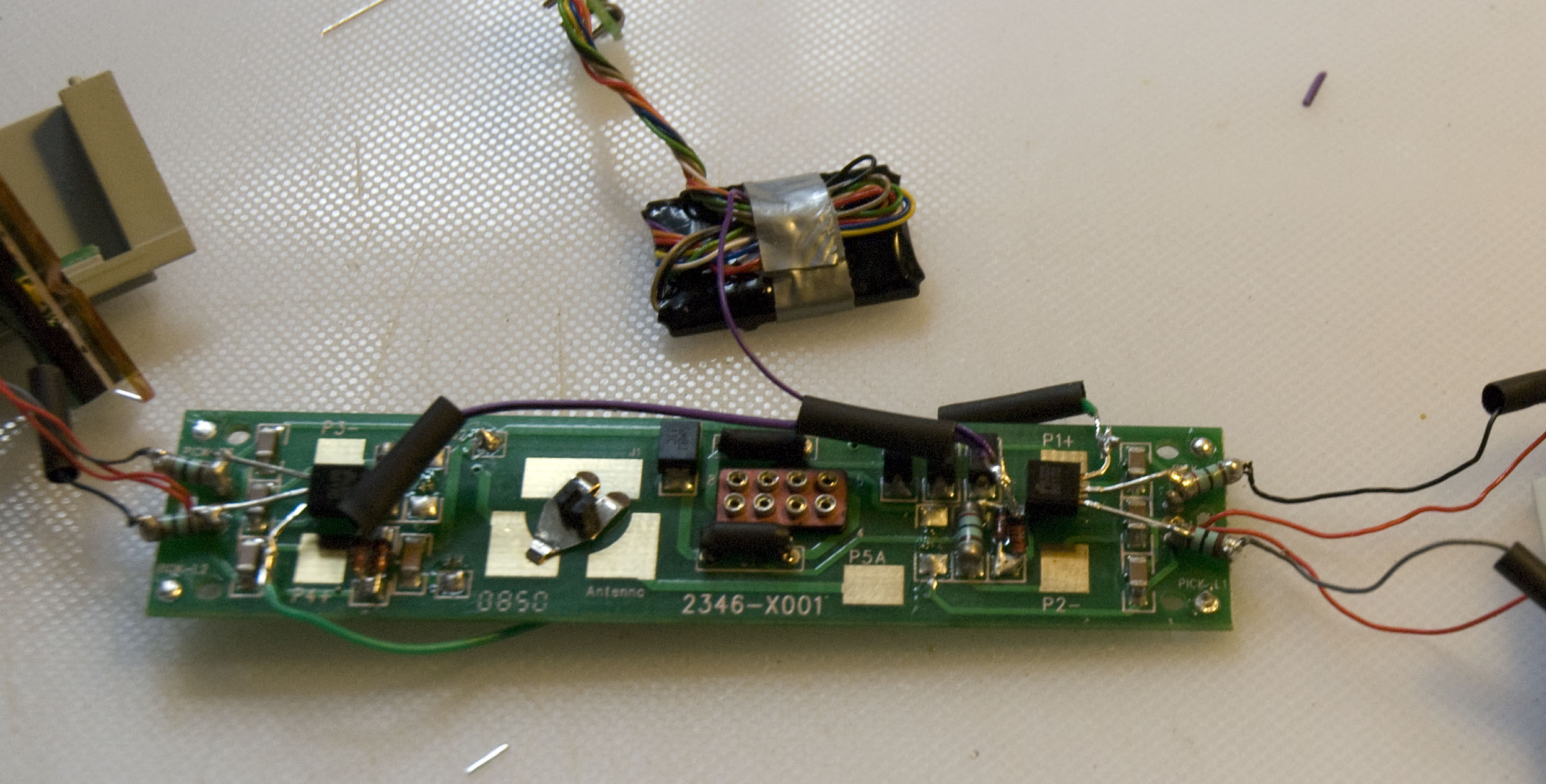

: Unimos los dos extremos libres de los diodos con un cable (violeta) y este a su vez al cable violeta del deco.

: Ahora es el momento de ajustar bien todos lo cables con sus tubitos.

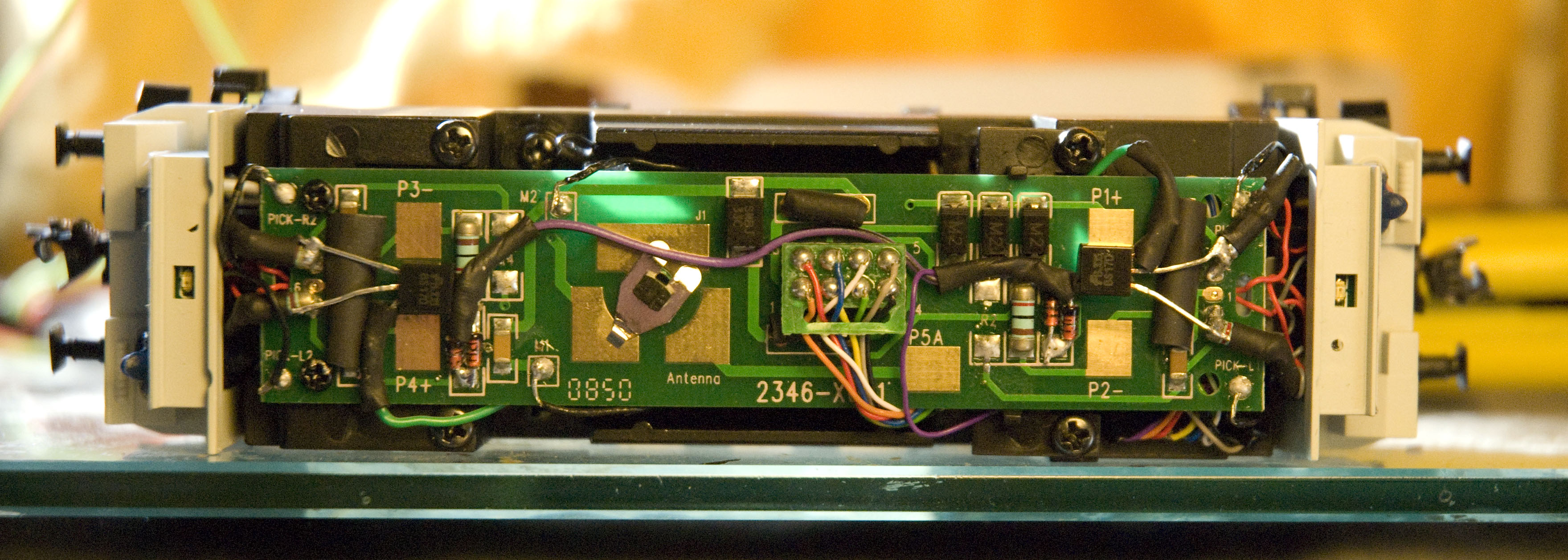

: Protejemos debajo de las patillas de los transistores y ajustamos bien todo en la locomotora. Aunque no se ve tambien he protegido por encima las mismas patillas con un poco de cinta.

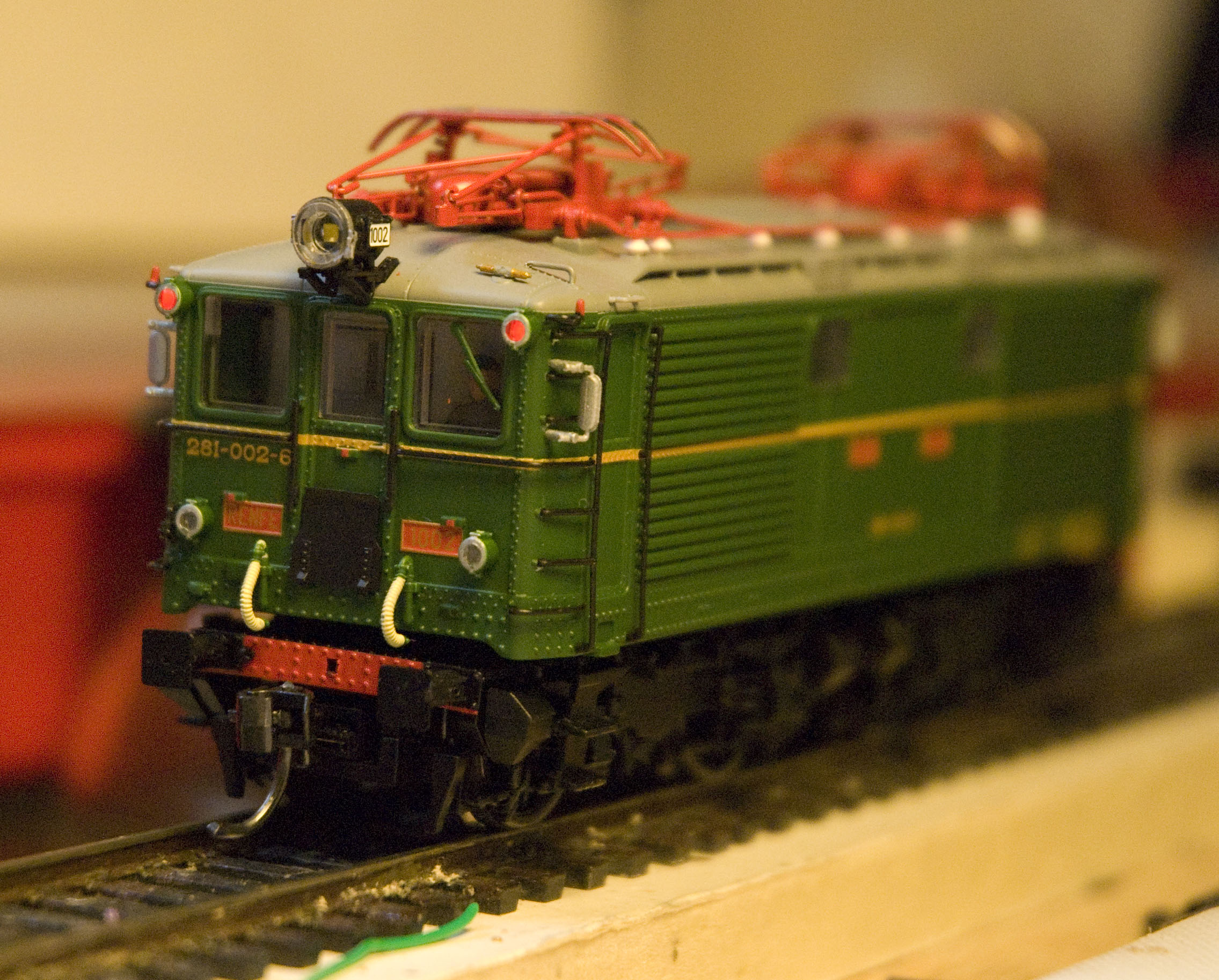

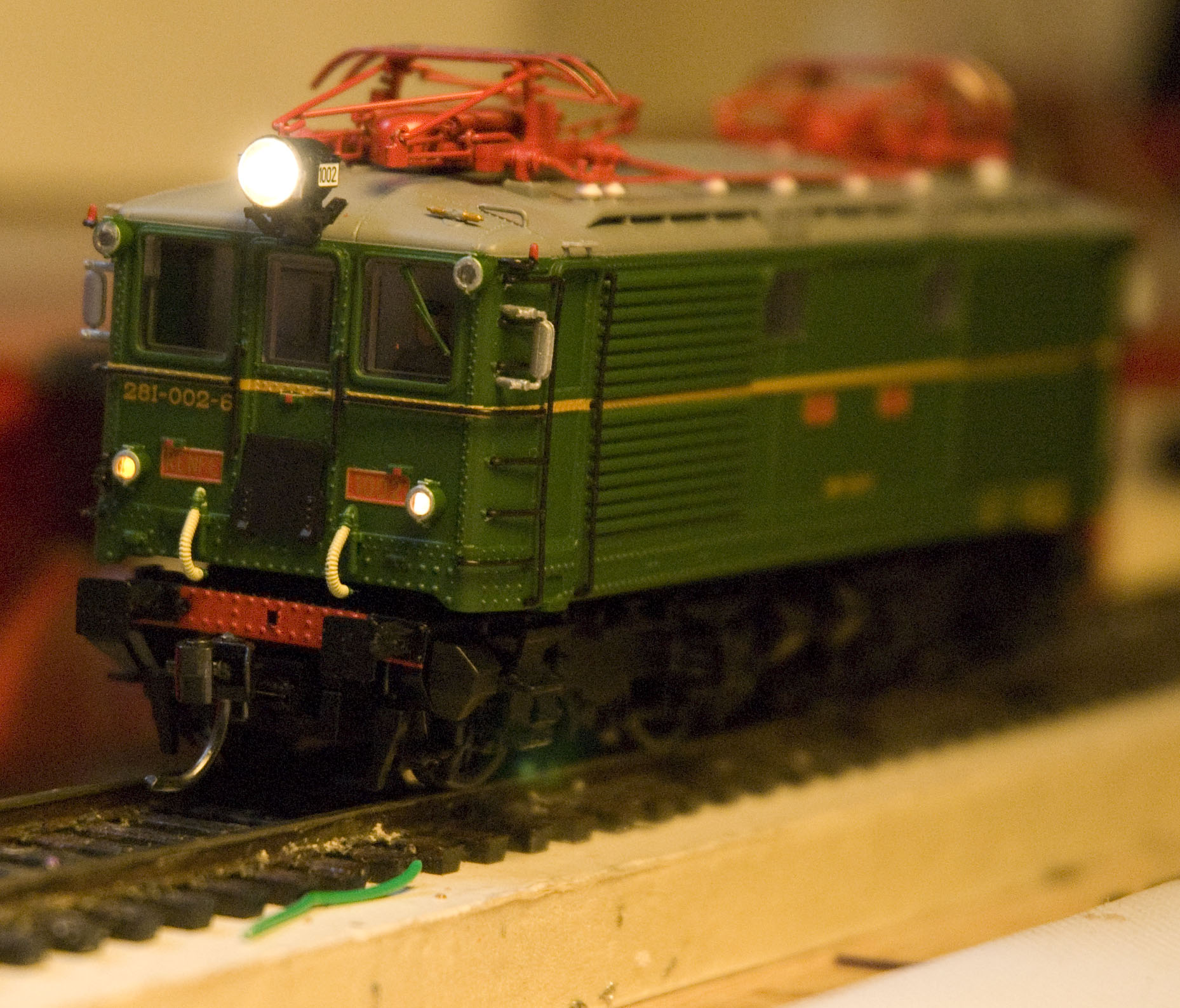

: ............ y empieza el baile.
