mi panel de control h0

hola compañeros

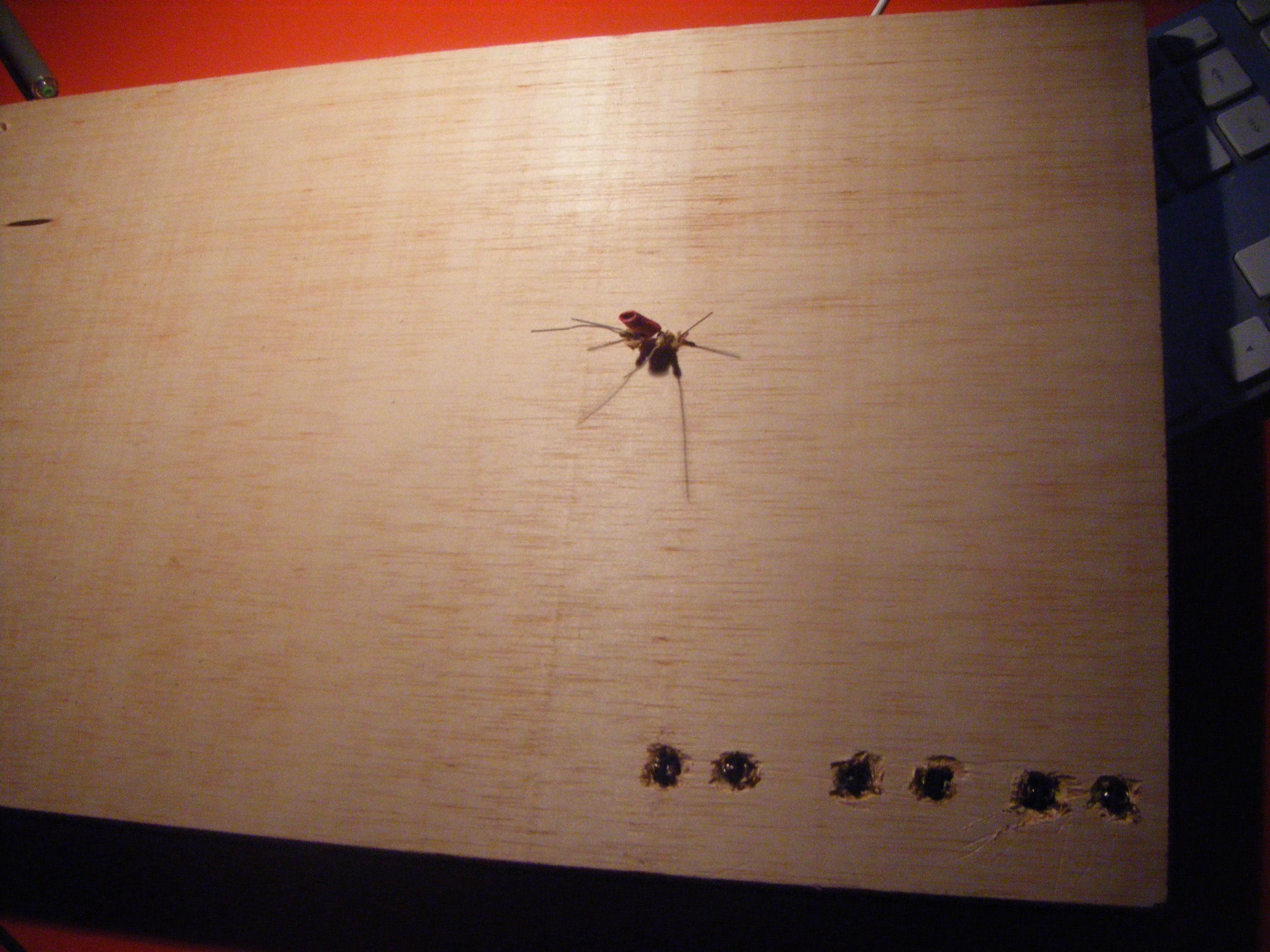

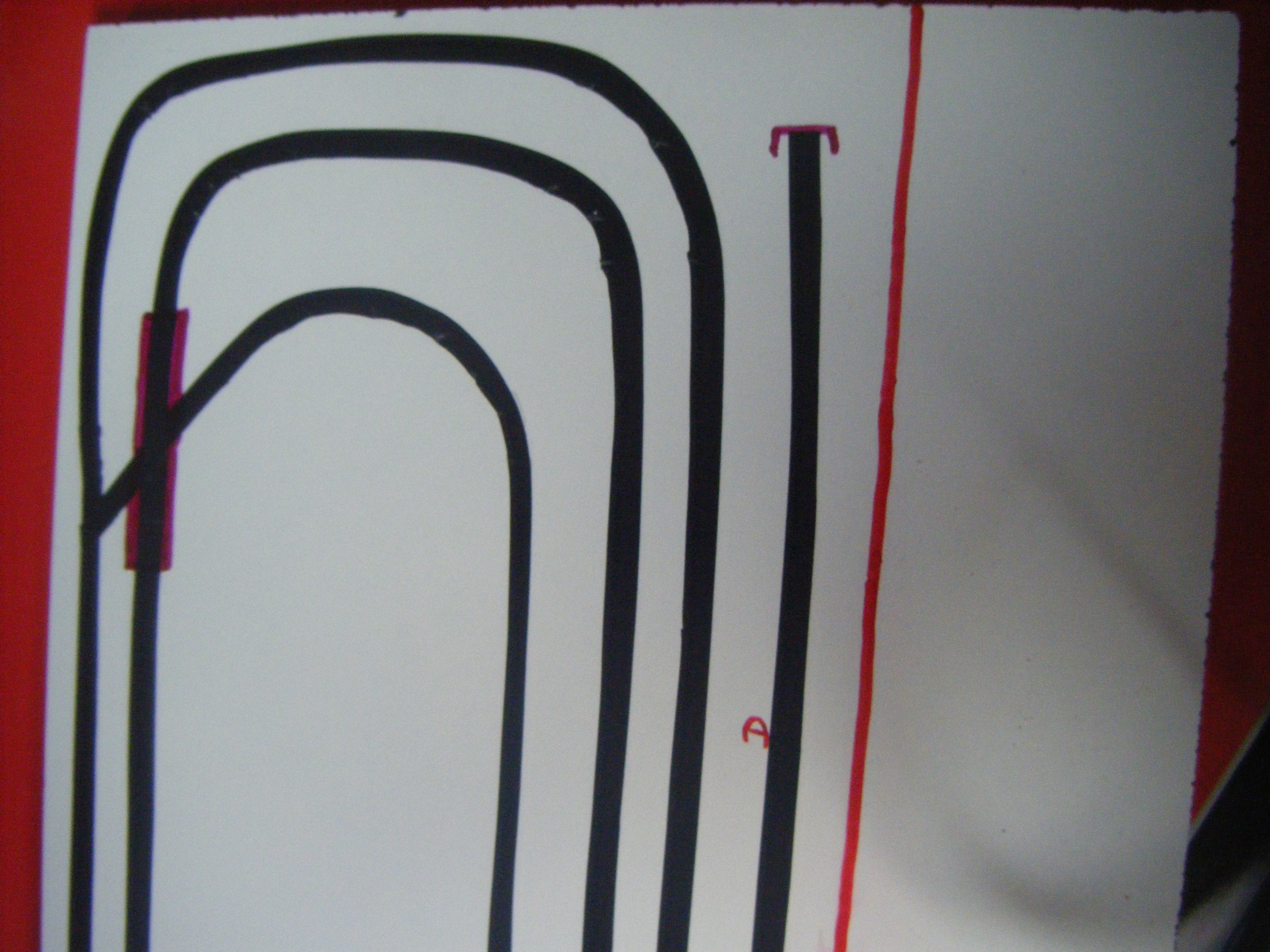

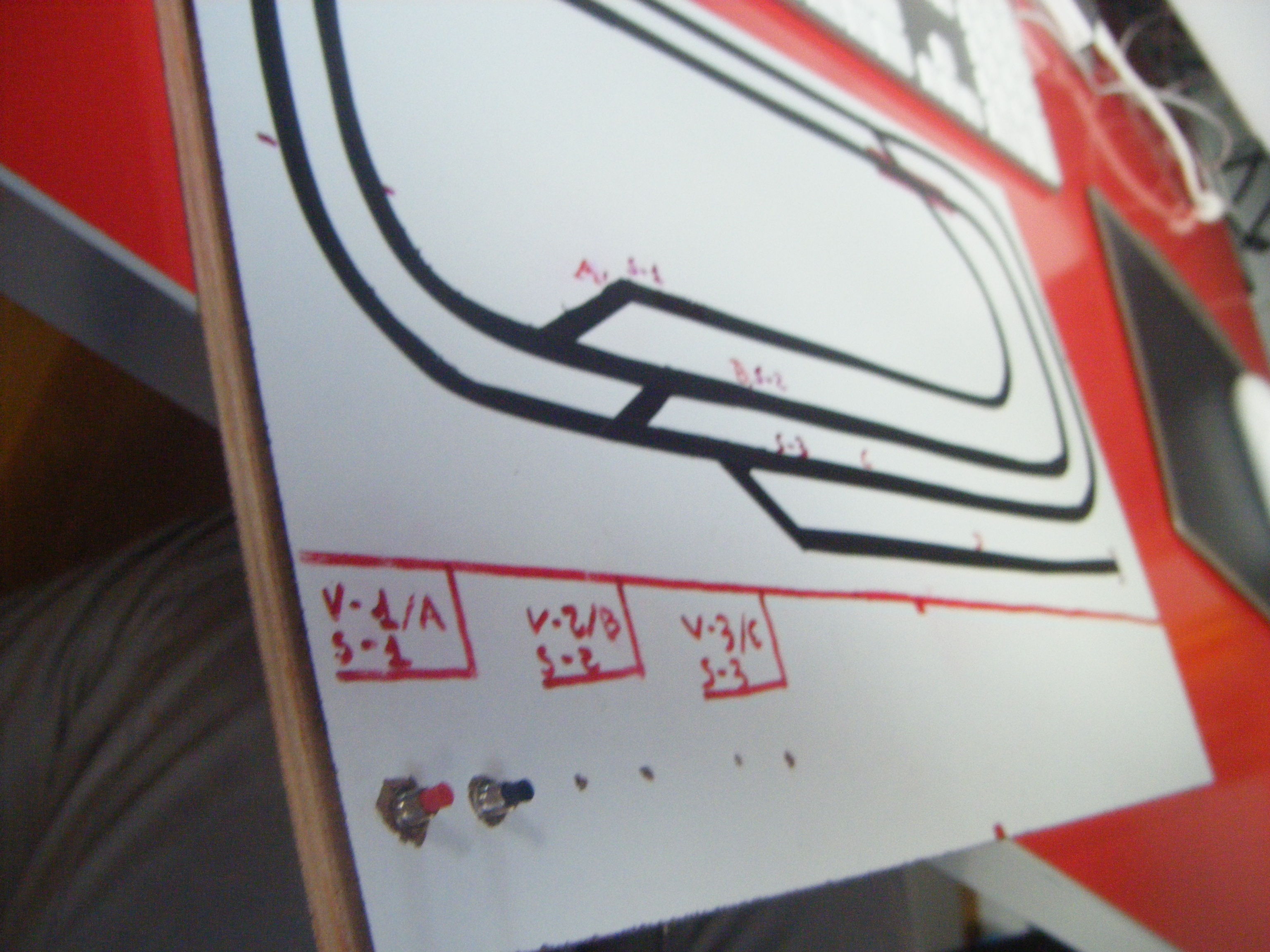

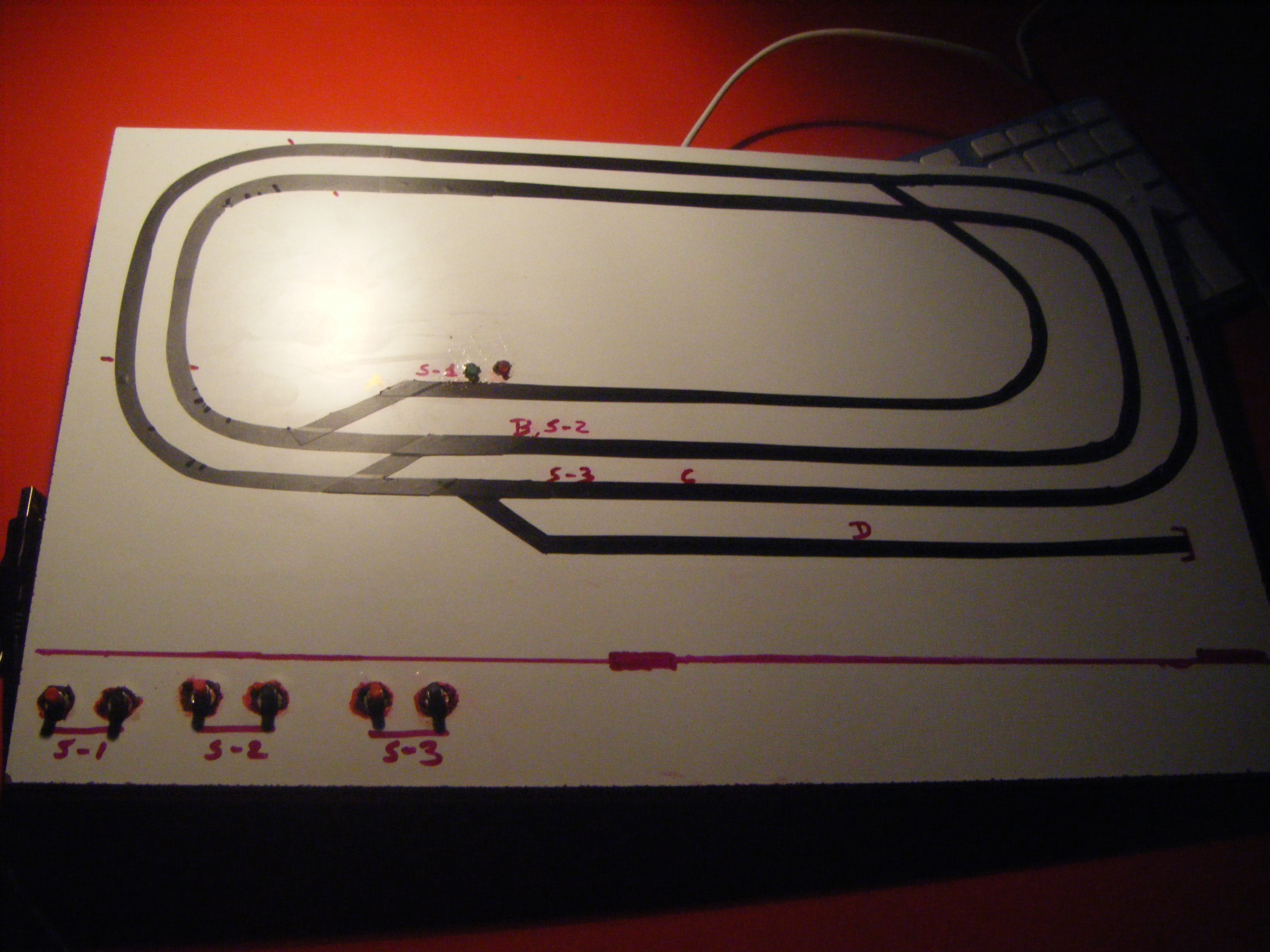

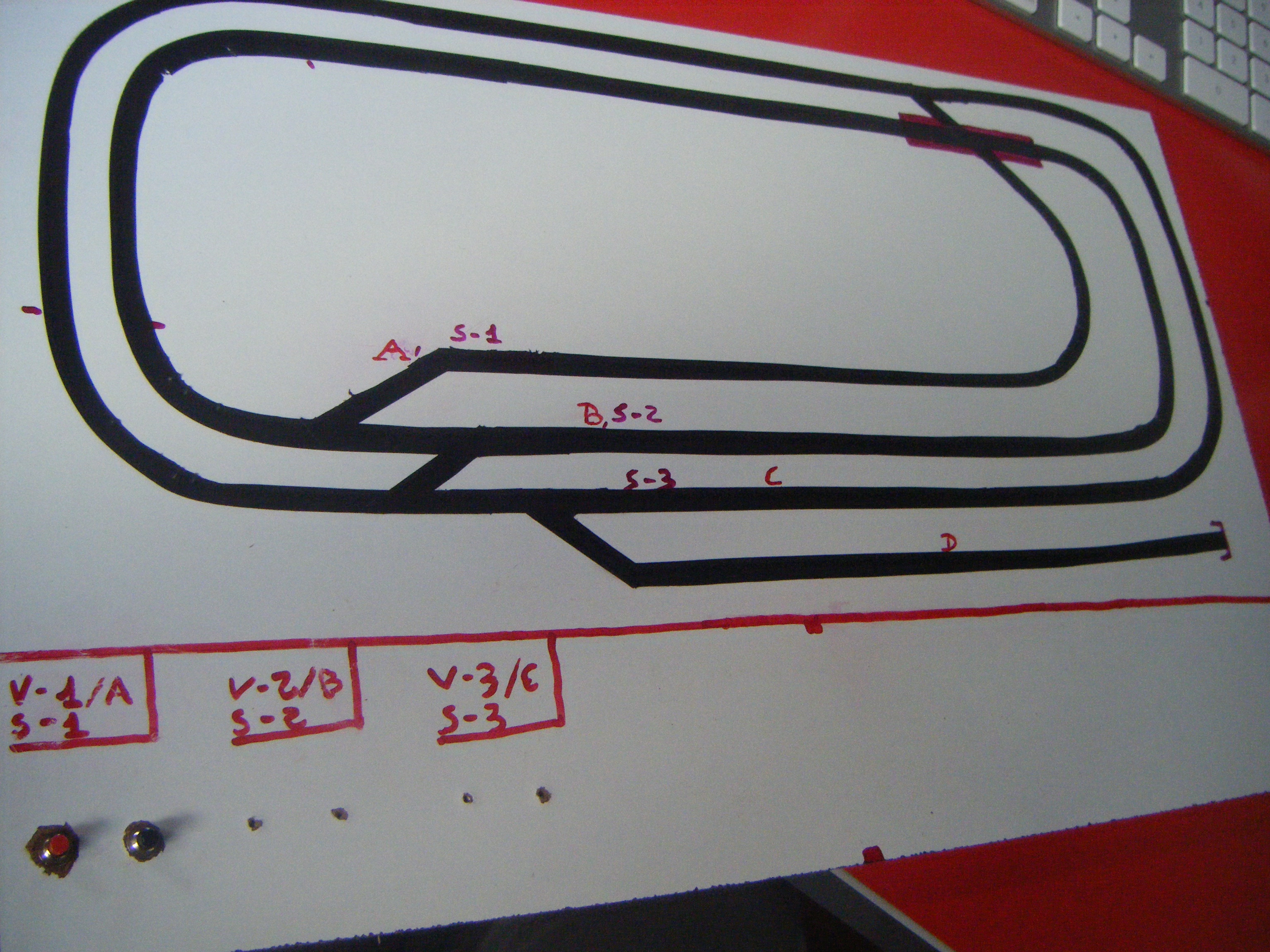

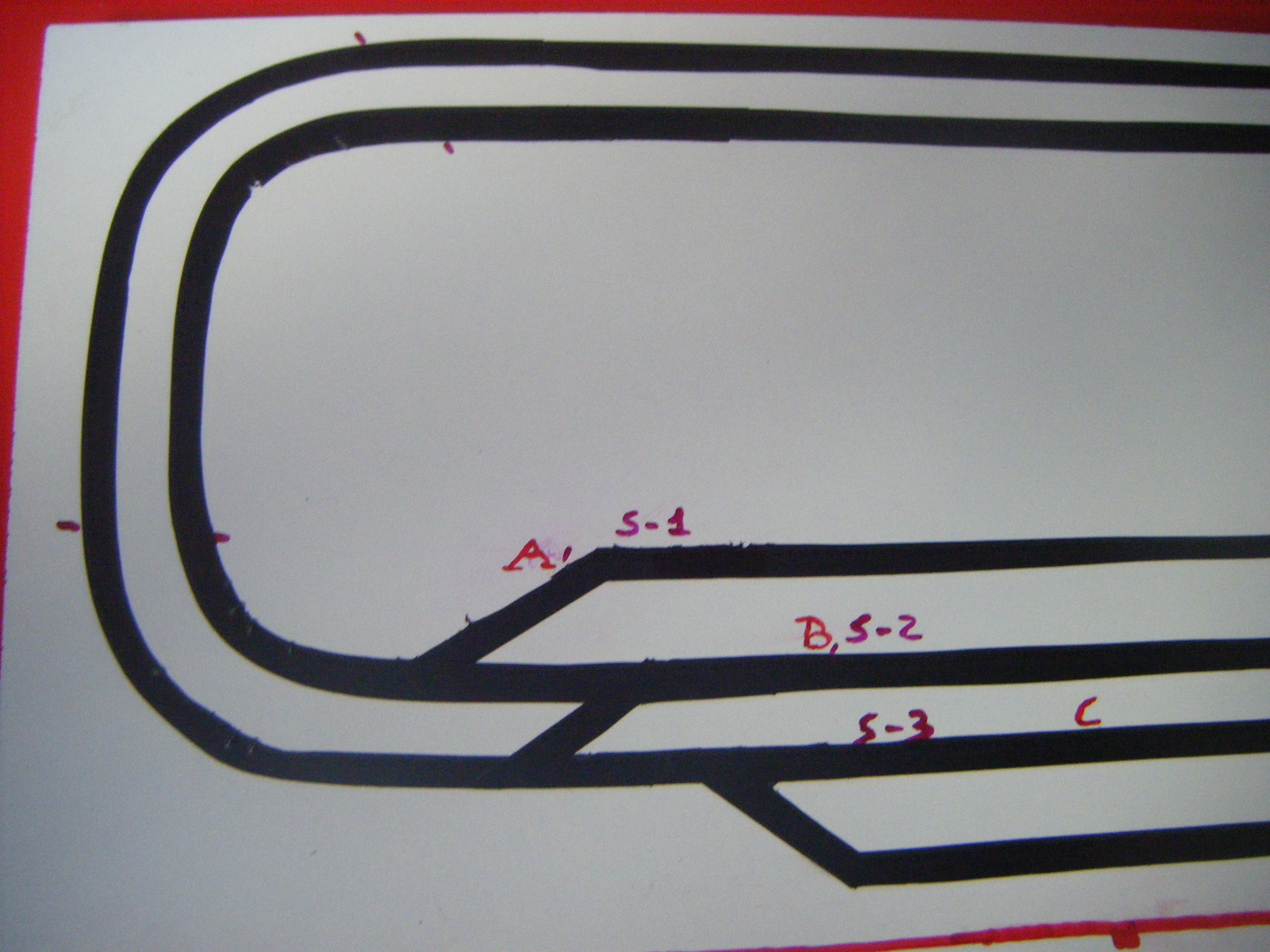

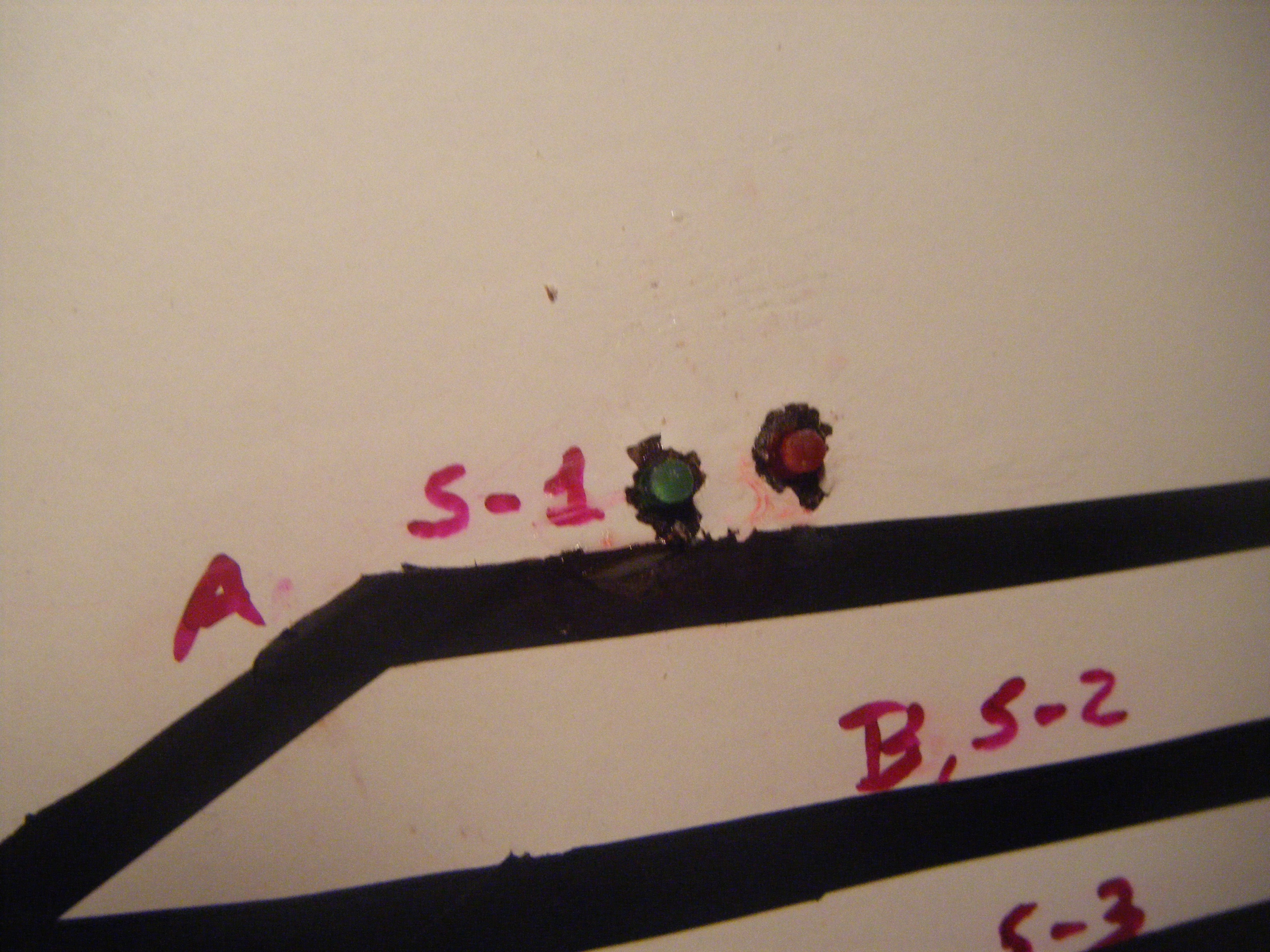

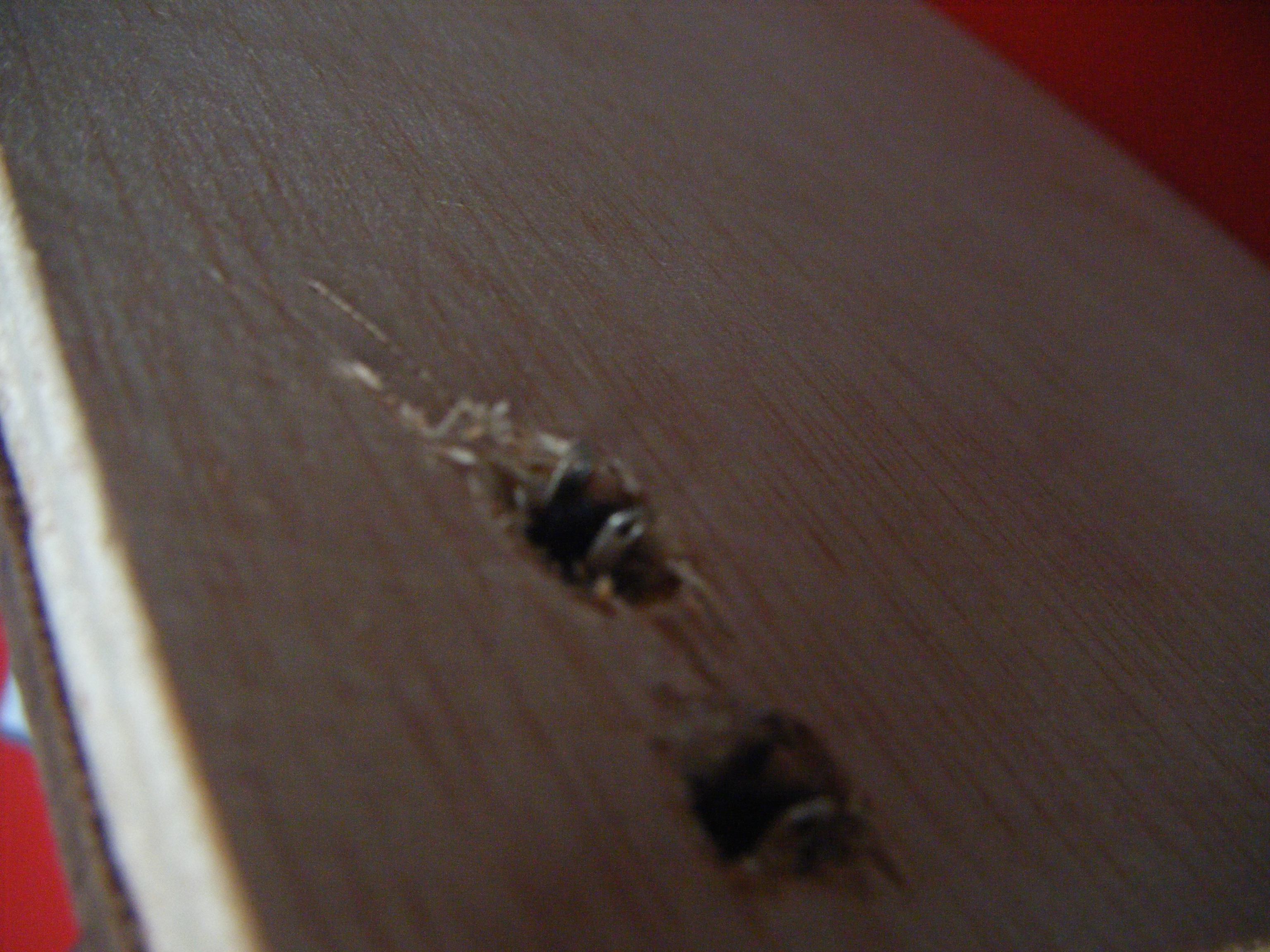

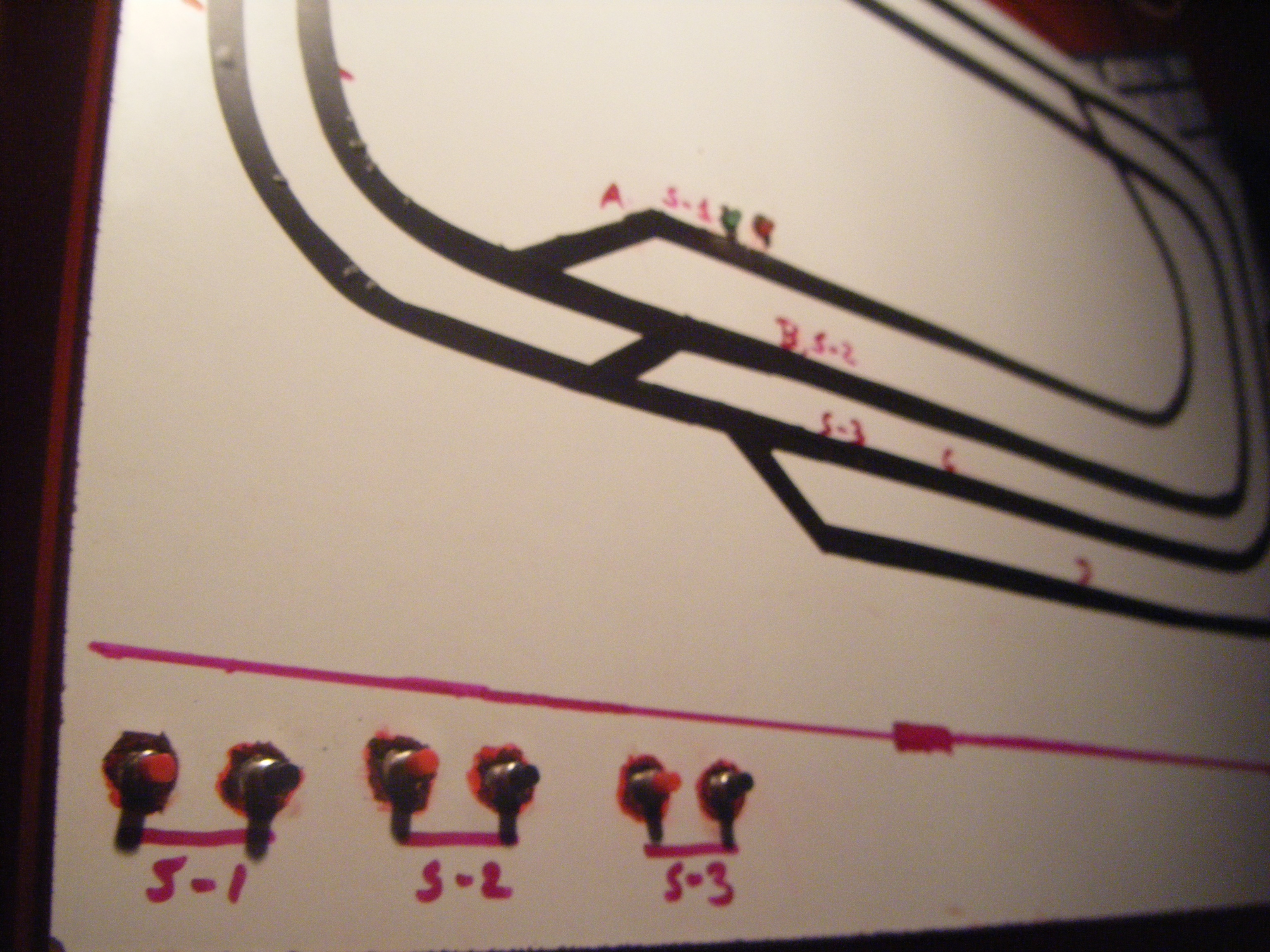

aqui os dejo mi panel de control desde el principio os hago una pregunta veis los leds que le puse para saber de que color estan los semaforos me gustaria saber a donde los tengo que conectar para que se enciendan cuando el semaforo este en rojo o a la inversa es decir rojo saludos me faltan todabia poner alguno leds en el perfil b y c es decir s que significa semaforo tal por ejemplo S-2 ( significa semaforo nº 2) bueno ya me direis que os parece despues tengo bueno me falta los interuptores de corte de vias pero eso ya es otro rollo saludos

Ey pues la verdad es que pinta bien, supongo que al lado pondras el regulador de velocidad no?

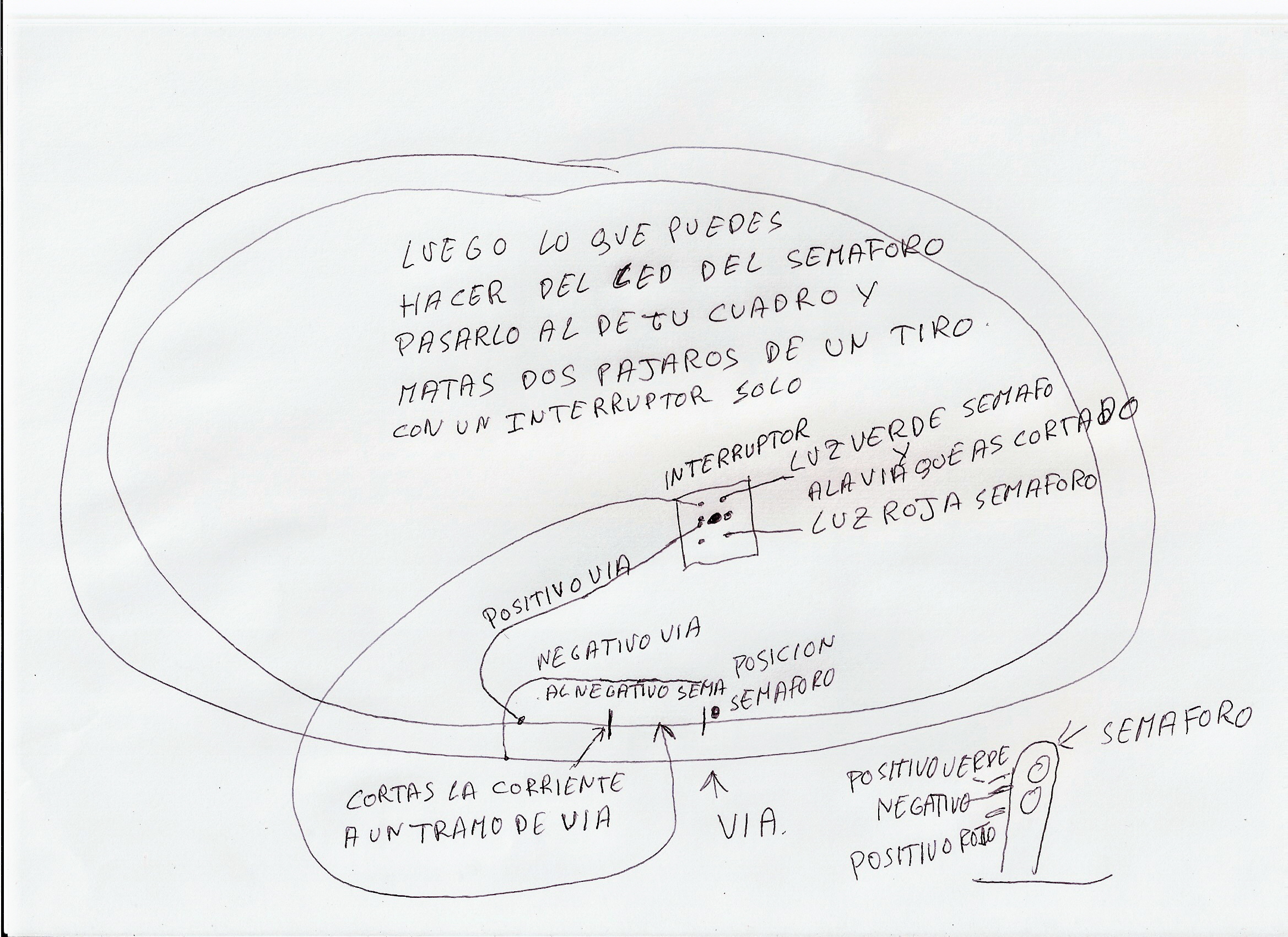

hola prosegur te dejo un crokis de como lo estoy aciendo yo y perdon por las faltas si te parece bien lla te lo detallo mejor para que lo entiendas bueno de la via tienes el + y el - cojes el - de la via lo llebas hasta los leds del cuadro rojo y verde y de hai ha los leds del semaforo.
luego coges el + de la via y llebas un hilo al interruptor doble estos de dos posiciones de aqui llevas un hilo ha los leds rojos del cuadro y del semaforo y el otro al led verde del cuadro y de hai ha un tramo de via que cortes donde pongas el femaforo y de la via hal led verde del semaforo.
con un interruptor conectas los leds rojos y cortas el tramo de via y los verdes y debuelbes la corriente ha la via.
esto es un consejo que te doi para que te haorres faena si lo cojes bien y si no tanbien eso lla es ha tu eleccion.
un saludo.

si ahora bueno antes de nada gracias a todos ahora me faltan los reguladores de velocodad y tambien los interuptores de corte de via

saludos

NO ES QUE SEA UN MANITAS PERO MAS O MENOS SALUDOS

si necesitas algo prosegur o que te aclare algo no dudes en decirme por que con el interruptor que cortas las vias manejas los semaforos.
un saludo

gracias tio¡¡¡
lo he entendido haber si en esta semana hago algo de electronica que con el curso que hice tendria que saber mas saludos

ok ya lo he entendido y el segundo esquema para que es , no tiene nada que ver con el 1º verdad?

ya pero el segundo lleba un sensor en la via no?

hola imael pues eso yo no lo se y no te puedo explicar haber si alguien te lo puede responder por que yo ya casi no entiendo este para cuanto mas otro. bueno me explique mal ste ya lo voy entendiendo bastante bien ahora el problemas es llevarlo a la practica slaudos

OTRA PREGUNTA VEIS QUE YA HE ELIGIDO EL CIRCUITO ESTA EM EL PANEL DE CONTROL UNA COS A TENGO QUE HACER CORTES DE VIAAS EN MAS SITIOS QUE EN LOS SEMAFOROS SALUDOS

hola prossegur y ju5 biendo el esquema dos es lo mismo mas o menos quel mio pero el sullo yo creo que esta mal haber si puedes rrectificarme que tanbien me lo estoi aciendo del alimentador sale una raya azul al conmutador al medio y del medio hala via cortada puede ser que esa via tenga siempre corriente para que se corte no tenia que estar con la otra linea azul y la otra no tenia que estar solo tenia que estar el puente de la via haber si puedes aclararmelo porfa.
un saludo

yo creo que no solo en los semaforos para que se pare si esta en rojo o que siga si esta en verde.
un saludo

HA VALE OK SALUDOS

gracias ju5 por aclararmelo
un saludo.

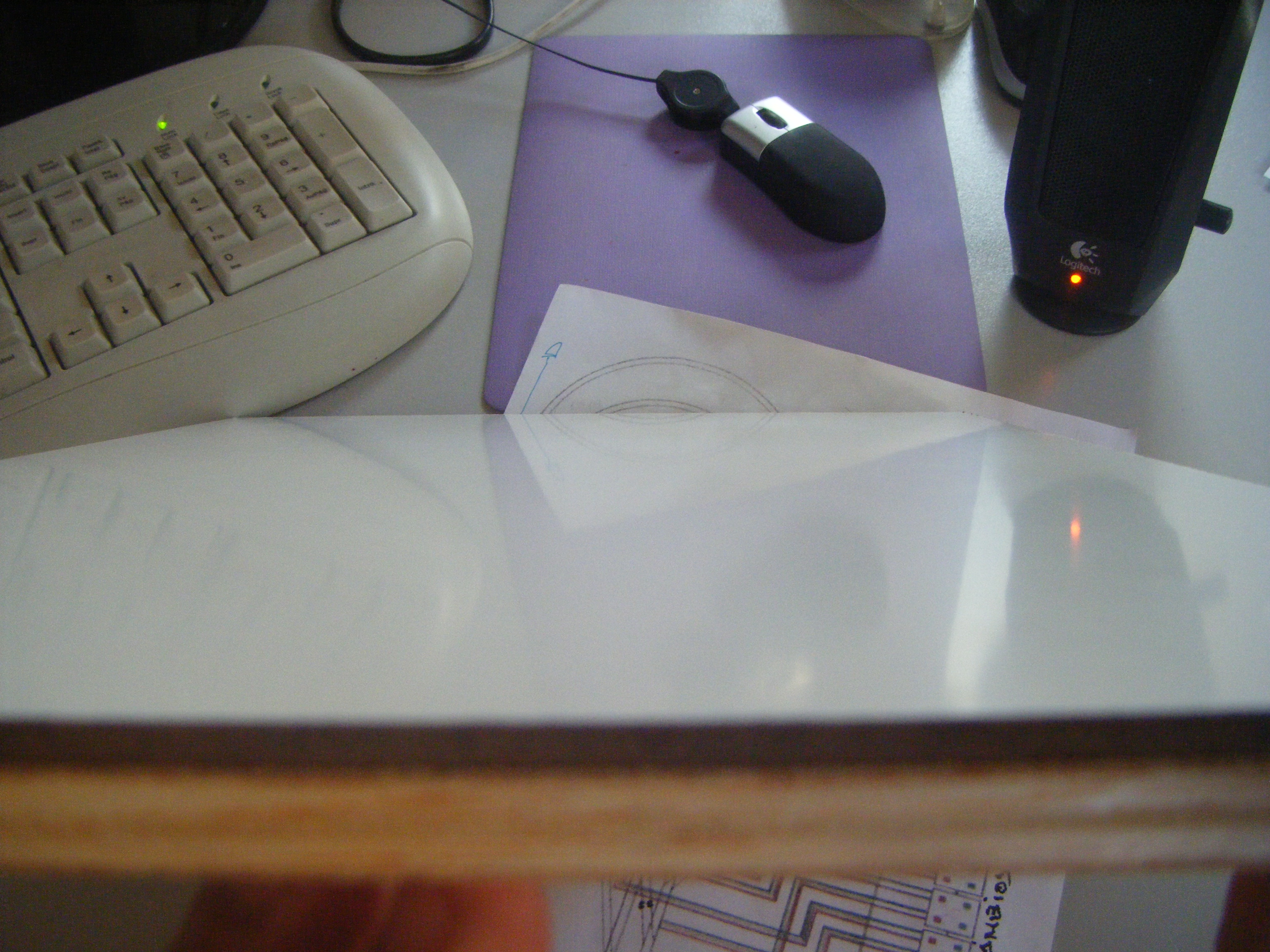

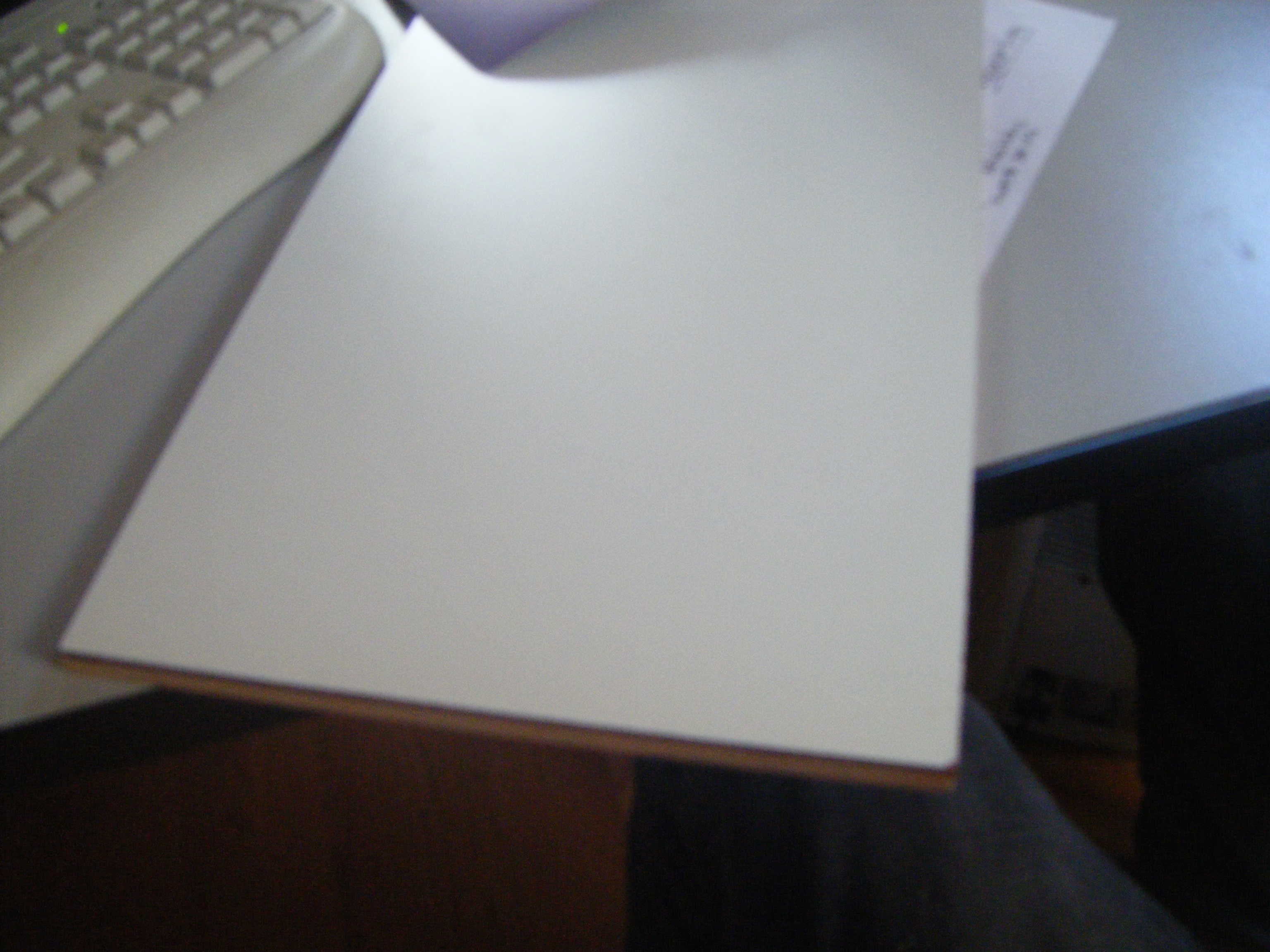

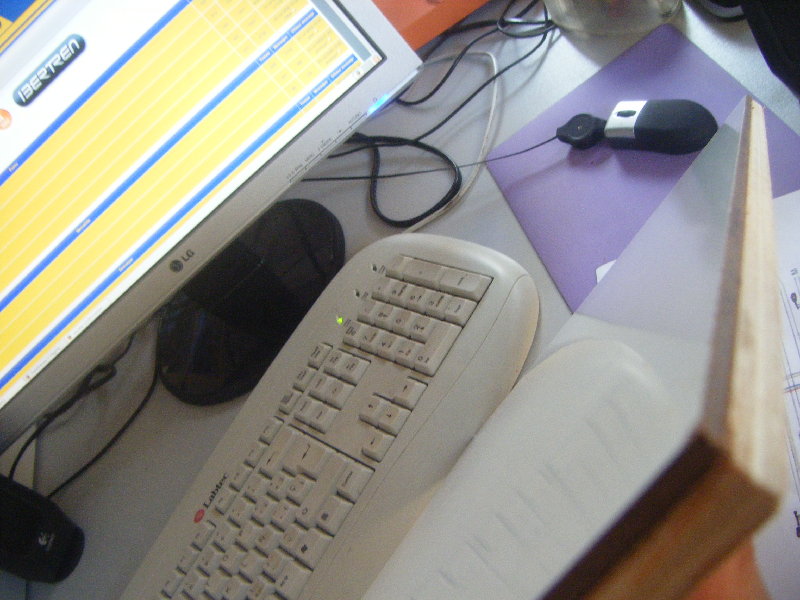

Aprovechando que teneis un hilo sobre el panel de control, me gustaria preguntaros con que material puedo hacerme uno, o con que materiales suelen hacerse... gracias

muchas gracias!!! Mirare a ver que veo por aqui, aunque solo hay una tienda de electronica y no tiene mucho... a ver si hay suerte y tienen algo
