Motor Ibertren Pegasin, Renfe 10106. SOLUCIONADO

Moderador: 241-2001



Desconectado
Mensajes: 204
Registrado: 21 Ene 2018 09:12
Necesito el motor del tractor de Ibertren Pegasin (ref, 4301B) o serie de Renfe 10106.
En su lugar si hay alguien que disponga del piñón sinfín de ataque del motor.
Gracias.
Última edición por josemed1952 el 29 Oct 2020 15:05, editado 1 vez en total


Desconectado
Mensajes: 2716
Ubicación: Salamanca
Registrado: 07 Nov 2008 10:51
Buenas, podrías poner una foto para poder ayudarte?

Saludos


Desconectado
Mensajes: 204
Registrado: 21 Ene 2018 09:12
bakertalgo escribió:
Buenas, podrías poner una foto para poder ayudarte?

Saludos

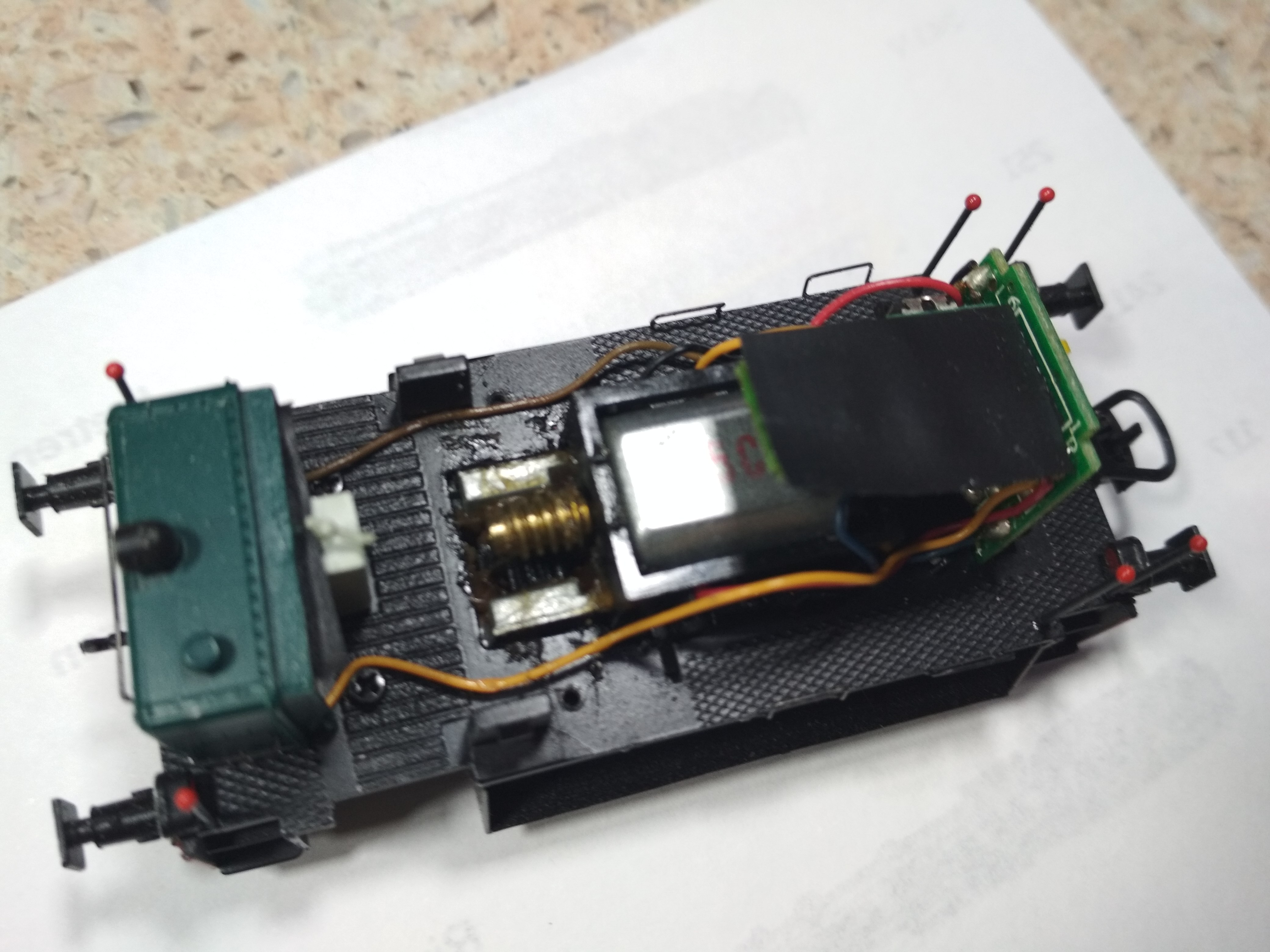

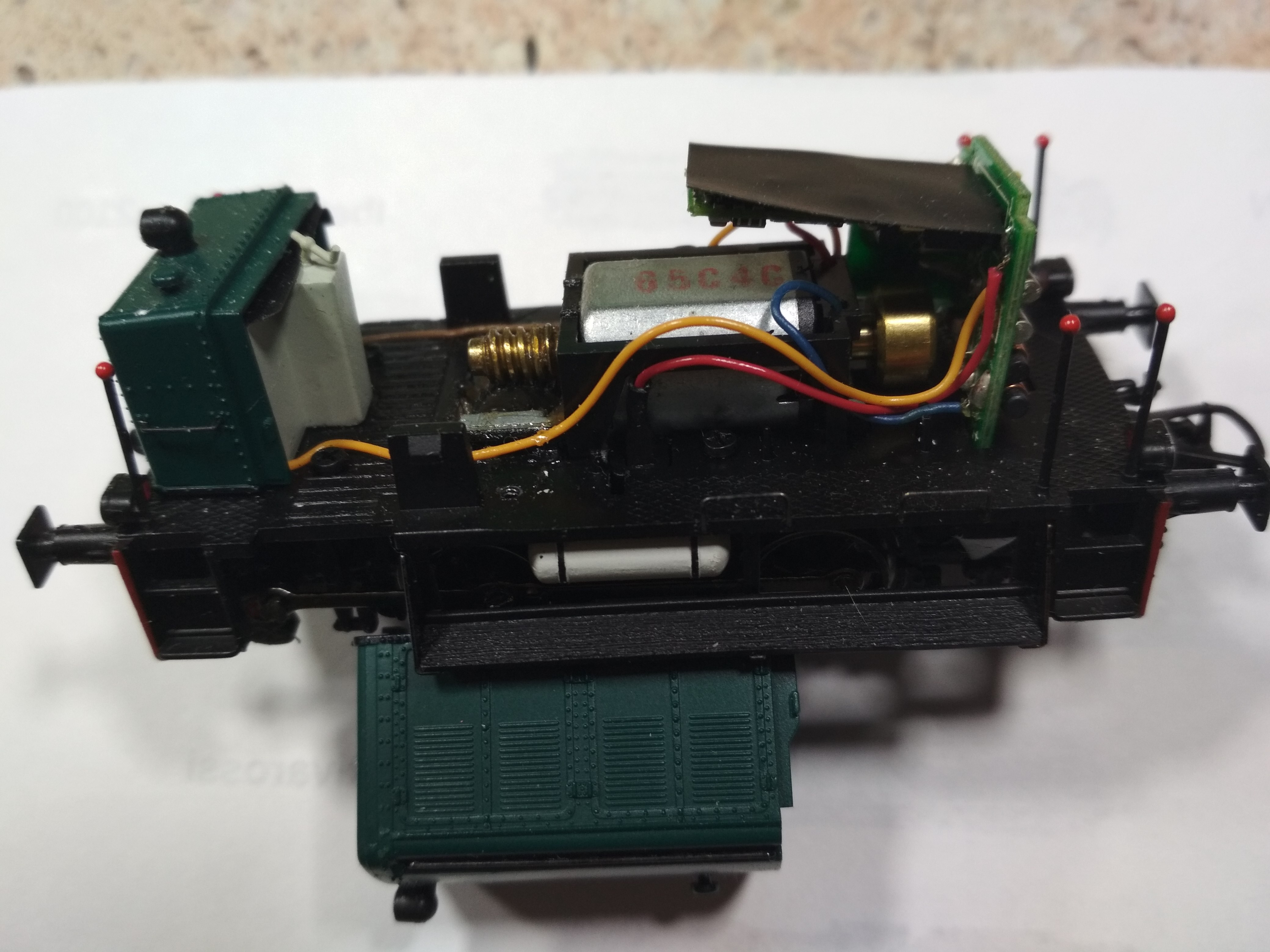

Fotos cedidas por un compañero.
Lógicamente a la mía le falta.
El tornillo sinfin o engranje de ataque del eje del motor tiene aproximadamente 7,2 mm de longitud por 3,8 de anchura con 5 espirales. El eje es de 1 mm de grosor.
Adjuntos


Desconectado
Mensajes: 1095
Registrado: 13 Ene 2013 01:23
sin animo de polemizar..pero el diametro de los ejes de los motores suelen ser de 1,5 o 2 m/m...
el engranaje "atacado" por el bisenfin de que modulo es ??
a partir de ese dato será mas fácil localizar un bisenfin compatible
mira el catalogo de Mabar
SALUDOS


Desconectado
Mensajes: 204
Registrado: 21 Ene 2018 09:12
serranito escribió:
sin animo de polemizar..pero el diametro de los ejes de los motores suelen ser de 1,5 o 2 m/m...
el engranaje "atacado" por el bisenfin de que modulo es ??
a partir de ese dato será mas fácil localizar un bisenfin compatible
mira el catalogo de Mabar
SALUDOS


Hola.
Tranquilo por tu preoupacion.
Pues el eje es de 1 mm.
No comprendo que quieres decir con lo del modulo...
Saludos


Desconectado
Mensajes: 1539
Registrado: 21 Mar 2014 12:52
de la wikipedia
Módulo: el módulo de un engranaje es una característica de magnitud que se define como la relación entre la medida del diámetro primitivo expresado en milímetros y el número de dientes. En los países anglosajones se emplea otra característica llamada Diametral Pitch, que es inversamente proporcional al módulo. El valor del módulo se fija mediante cálculo de resistencia de materiales en virtud de la potencia a transmitir y en función de la relación de transmisión que se establezca. El tamaño de los dientes está normalizado. El módulo está indicado por números. Dos engranajes que engranen tienen que tener el mismo módulo.


Es muy importante que el módulo del engranaje y del bisinfin coincidan, si no, problemas

Un saludo


Desconectado
Mensajes: 204
Registrado: 21 Ene 2018 09:12
El Matao escribió:
de la wikipedia
Módulo: el módulo de un engranaje es una característica de magnitud que se define como la relación entre la medida del diámetro primitivo expresado en milímetros y el número de dientes. En los países anglosajones se emplea otra característica llamada Diametral Pitch, que es inversamente proporcional al módulo. El valor del módulo se fija mediante cálculo de resistencia de materiales en virtud de la potencia a transmitir y en función de la relación de transmisión que se establezca. El tamaño de los dientes está normalizado. El módulo está indicado por números. Dos engranajes que engranen tienen que tener el mismo módulo.


Es muy importante que el módulo del engranaje y del bisinfin coincidan, si no, problemas

Un saludo

Hola El Matao.
Saludos nuevamente pidiendo ayuda...
No entiendo mucho sobre lo del módulo y la verdad no se como obtener ese dato.
Primero porque no tengo parte de las piezas en mi pegasín.
Por eso quizá la opción mejor sería poder conseguir un motor original con su tornillo sinfin.
A ver si algń alma caritativa tiene alguno de sobra y me lo vende.


Desconectado
Mensajes: 462
Registrado: 31 May 2013 22:09
Saludos
José

Viva la vía verde


Desconectado
Mensajes: 204
Registrado: 21 Ene 2018 09:12
catenarias escribió:
http://www.mootio-components.com/

Hola y gracias por tu ayuda.
Lamentablemente no hay del tamaño necesario.
Saludo cordial


Conectado
Mensajes: 4474
Ubicación: Badalona
Registrado: 22 Ene 2010 20:40
Buenas tardes,
¿Te has puesto en contacto con el SAT de Ibertren?
SAT - IBERTREN
c/ Camps i Fabrés, 3 2º-2ª
Tel. 93 237 80 82
08006 - Barcelona
Spain
sat@ibertren.es
A ver si tienes suerte.
Salud y trabajo,
Albert
La foto de mi avatar corresponde a la estación Badalona-Pompeu Fabra de la línea 2 del Metro de Barcelona


Desconectado
Mensajes: 691
Ubicación: Alcorcon
Registrado: 19 Jun 2009 10:42
Hola.
No recuerdo el nombre de la persona que pone puesto en el mercadillo de trenes, pero que tiene un monton de repuestos de Ibertren. Yo compre un motor de la CUCO y sus engranajes en H0.
.... es otro sistema.

Saludos.

Roberto.
Amame cuando menos lo merezca, es cuando mas lo necesito. (anonimo)


Conectado
Mensajes: 4474
Ubicación: Badalona
Registrado: 22 Ene 2010 20:40
Campero escribió:
Hola.
No recuerdo el nombre de la persona que pone puesto en el mercadillo de trenes, pero que tiene un monton de repuestos de Ibertren. Yo compre un motor de la CUCO y sus engranajes en H0.
.... es otro sistema.

Saludos.

Roberto.

Buenas noches,
Estos que comentas quizás sean los de la antigua Ibertren que también se ponen en el mercadillo de Barcelona. Creo que lo que busca es de la 2a época de la marca.
Salud y trabajo,
Albert
La foto de mi avatar corresponde a la estación Badalona-Pompeu Fabra de la línea 2 del Metro de Barcelona


Desconectado
Mensajes: 204
Registrado: 21 Ene 2018 09:12
betulo237 escribió:
Buenas tardes,
¿Te has puesto en contacto con el SAT de Ibertren?
SAT - IBERTREN
c/ Camps i Fabrés, 3 2º-2ª
Tel. 93 237 80 82
08006 - Barcelona
Spain
sat@ibertren.es
A ver si tienes suerte.
Salud y trabajo,
Albert

Eso fué lo primero que hice.
Lo he intentado varios días, pero ya ni contestan al telefono.
También envié un email, sin respuesta :(


Desconectado
Mensajes: 204
Registrado: 21 Ene 2018 09:12
betulo237 escribió:
Campero escribió:
Hola.
No recuerdo el nombre de la persona que pone puesto en el mercadillo de trenes, pero que tiene un monton de repuestos de Ibertren. Yo compre un motor de la CUCO y sus engranajes en H0.
.... es otro sistema.

Saludos.

Roberto.

Buenas noches,
Estos que comentas quizás sean los de la antigua Ibertren que también se ponen en el mercadillo de Barcelona. Creo que lo que busca es de la 2a época de la marca.
Salud y trabajo,
Albert


Hola.
No, no es de la primera. Es de la segunda y ultima Ibertren.
La referencia en concreto de la loco de Ibertren es 4301B.
A ver si alguien sabe el nombre o forma de contacto con ese señor.
Aunque si es Trenes Sierra, ya he mirado en pagina...


Desconectado
Mensajes: 462
Registrado: 31 May 2013 22:09

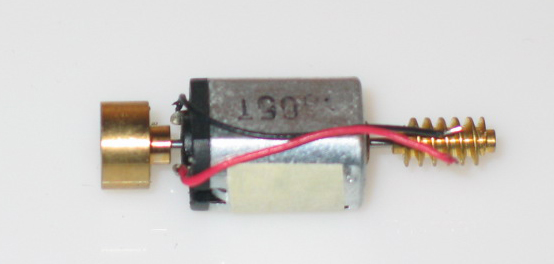

No se si será más grande o más pequeño, pero puede que te sirva.

http://estore.bachmanntrains.com/index. ... cts_id=277

Saludos
José

Viva la vía verde


Desconectado
Mensajes: 245
Registrado: 10 Nov 2013 18:17
Buenas noches.
Por si sirve de ayuda, comentar que el módulo que utiliza los engranajes del pegasin son de 0,3.
Un saludo.


Desconectado
Mensajes: 204
Registrado: 21 Ene 2018 09:12
catenarias escribió:
No se si será más grande o más pequeño, pero puede que te sirva.

http://estore.bachmanntrains.com/index. ... cts_id=277



Hola catenarias.
Gracias por tu ayuda.
No consigo ver por ningún sitio en la web las medidas, pero podría valer.
Voy a ver si me pueden decir las medidas del motor y sin fin.
Muchas gracias.


Desconectado
Mensajes: 204
Registrado: 21 Ene 2018 09:12
jmtren escribió:
Buenas noches.
Por si sirve de ayuda, comentar que el módulo que utiliza los engranajes del pegasin son de 0,3.
Un saludo.


Hola jmtren.
Gracias por tu indicación.
No tenía ni idea del valor del módulo.
Saludos


Desconectado
Mensajes: 1095
Registrado: 13 Ene 2013 01:23
Hola encontrar engranajes de modulo 0,3 va a ser complicado..los bisenfines mas aun
de todas maneras contacta ( si aun está "operativo" ) con Viçens el vendedor de recambiotren del mercadillo de la Est. de França
al correo mavijola@gmail.com
decirte que le interesa mas una imagen de lo que quieres que datos técnicos o referencias
tiene mucho material de la antigua Ibertren y los engranajes de la Cuco son de modulo 04

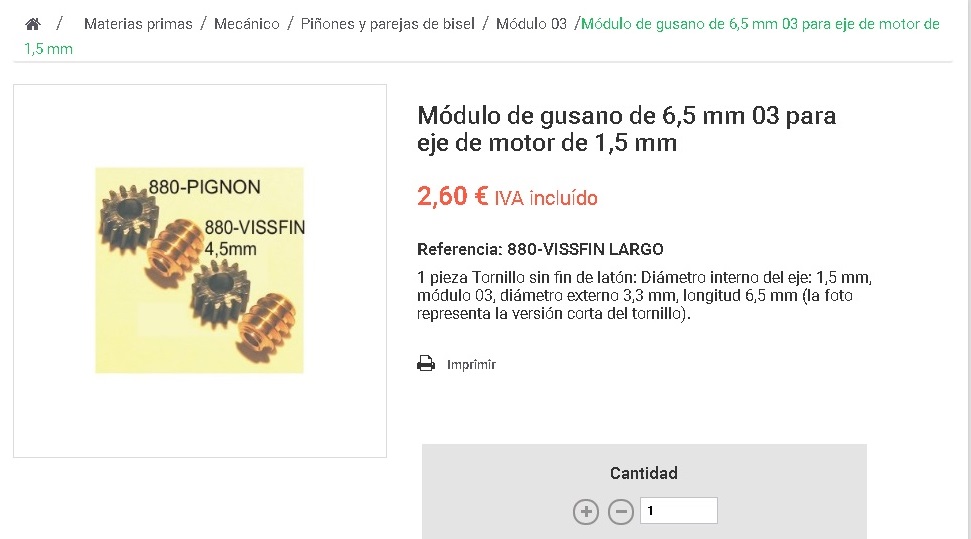

mira en micro-modele de Francia ..Tenshodo al parecer usaba estos engranajes pequeños ( algo tengo yo de este modulo, pero no te serviría pues el bisenfin que tengo es mas largo y ancho del que tu refieres y tiene el orificio interior de 1,35 m/m imagino que para que quede bien "calado" en el eje motor de 1,5 m/m )
Adjuntos

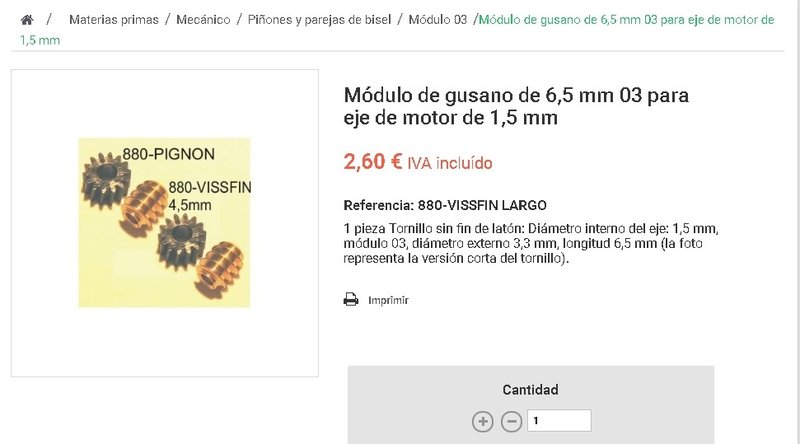

micromodele (2).jpg


Desconectado
Mensajes: 204
Registrado: 21 Ene 2018 09:12
Gracias Serranito.
Me pondre en contacto con la persona que me indicas.
