Engranaje, Ayuda

Hola

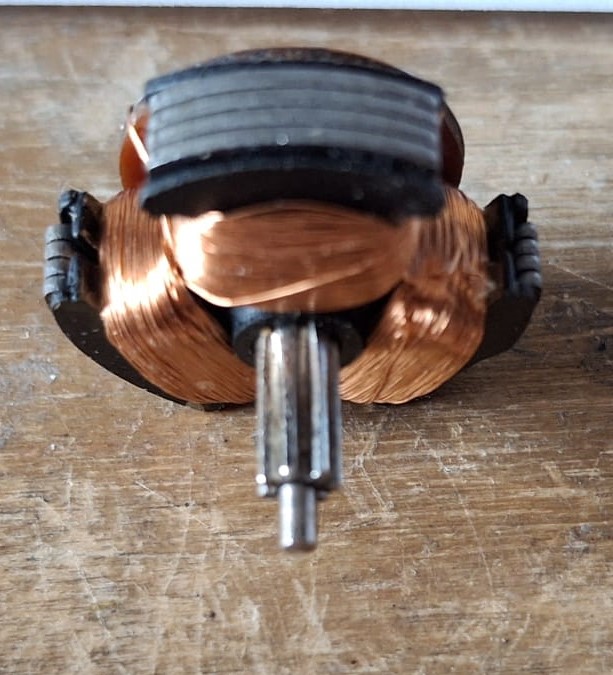

Quería saber si se puede conseguir algún engranaje suelto igual que este, porque este esta hecho en el mismo eje y yo quiero igual pero suelto de nylon, metálico, etc.
Lo único que se es que tiene 7 dientes y el diámetro 3,50
Donde puedo conseguirlo, el modulo supongo que será el diámetro, ¿no?
Saludos

Prueba a ver en las páginas web "Metaltren" o en "Mootio".

xiuxicom escribió:

Hola
Quería saber si se puede conseguir algún engranaje suelto igual que este, porque este esta hecho en el mismo eje y yo quiero igual pero suelto de nylon, metálico, etc.
Lo único que se es que tiene 7 dientes y el diámetro 3,50
Donde puedo conseguirlo, el modulo supongo que será el diámetro, ¿no?
Saludos

Módulo es el diámetro entre N° de dientes más dos. Mira aliexpress

Hola.. NO... el modulo es el modulo y el diametro es el diametro ( que en un engranaje hay varios : el exterior, interior o el diametro primitivo que es el que resultaria si fuera una rueda NO dentada : el intermedio entre el interior -valle entre dientes - y exterior - pico del diente.
en este caso el modulo es 0,5 que sale de dividir diametro por nº de dientes
asi tendrás que buscar un engranaje recto modulo 0,5 con 7 dientes
SALUDOS

serranito escribió:

Hola.. NO... el modulo es el modulo y el diametro es el diametro ( que en un engranaje hay varios : el exterior, interior o el diametro primitivo que es el que resultaria si fuera una rueda NO dentada : el intermedio entre el interior -valle entre dientes - y exterior - pico del diente.
en este caso el modulo es 0,5 que sale de dividir diametro por nº de dientes
asi tendrás que buscar un engranaje recto modulo 0,5 con 7 dientes
SALUDOS

El módulo es 0.4. Ya que el diametro será el exterior y se aplica la fórmula de D_ext/(Z+2).

Hola.. tienes razón... de todas maneras lo ideal sería tener una imagen axial para ver el aspecto del piñón y si pudiera ser con la medida de un pie de rey
Siendo impar el nº de dientes es dificil que se mida de punta a punta de un diente y su "opositor"..otra opcion es valorar que engranaje ataca ese piñón, pues deben ser del mismo modulo

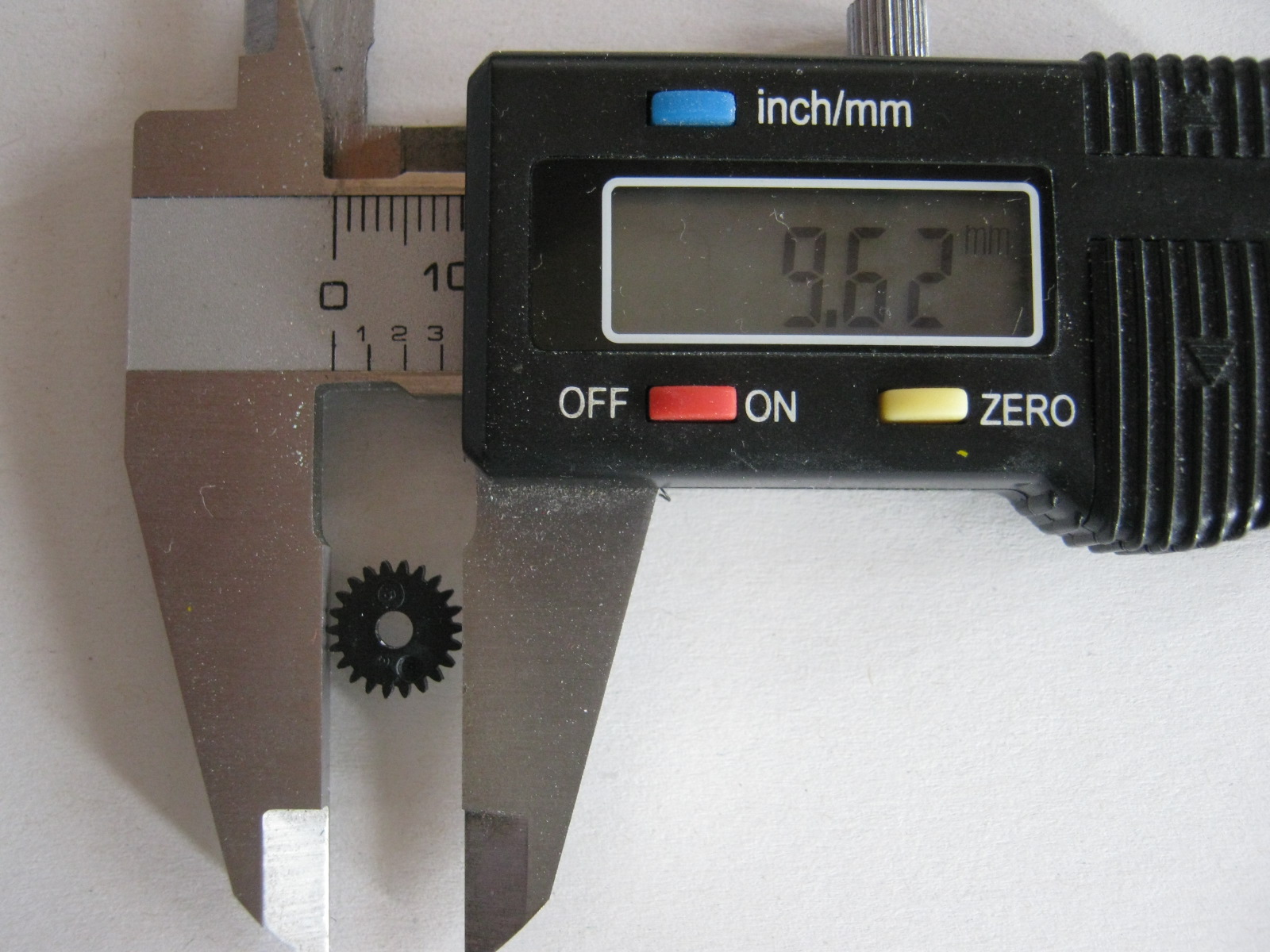

en la imagen un engranaje de la 1600 de la antigua Ibertren ( en otro hilo de este foro ) donde si se cuentan dientes y se hacen calculos es de modulo 0,4
SALUDOS

xiuxicom escribió:

Hola
Quería saber si se puede conseguir algún engranaje suelto igual que este, porque este esta hecho en el mismo eje y yo quiero igual pero suelto de nylon, metálico, etc.
Lo único que se es que tiene 7 dientes y el diámetro 3,50
Donde puedo conseguirlo, el modulo supongo que será el diámetro, ¿no?
Saludos

Por lo que cuestan los engranajes en AE creo que compensa comprar unos cuantos por si te da por hacer enjuages con motores o servos ....
Sinceramente no se el modulo de cuanto es, pero seguro que una vez tengas en tus manos los 2 de siete dientes, sabrás cual es el que mejor se acomoda a tus necesidades.

Saludos.
Roberto.

Hola
Muchas gracias a todos por vuestras sabias explicaciones.
Saludos

Campero escribió:

xiuxicom escribió:

Hola
Quería saber si se puede conseguir algún engranaje suelto igual que este, porque este esta hecho en el mismo eje y yo quiero igual pero suelto de nylon, metálico, etc.
Lo único que se es que tiene 7 dientes y el diámetro 3,50
Donde puedo conseguirlo, el modulo supongo que será el diámetro, ¿no?
Saludos

Por lo que cuestan los engranajes en AE creo que compensa comprar unos cuantos por si te da por hacer enjuages con motores o servos ....
Sinceramente no se el modulo de cuanto es, pero seguro que una vez tengas en tus manos los 2 de siete dientes, sabrás cual es el que mejor se acomoda a tus necesidades.

Saludos.
Roberto.

Ojo, que los de Aliexpress no están tan tirados y los módulos de otro tamaño no te valen para nada salvo que tengas engranajes de ese módulo. Creo que lo mejor es tener muy claro datos como distancia entre ejes, número de dientes y módulos porque toca repetir compras.

Lo que va a condicionar más es el motor. La posición de su eje es lo que igual obliga a rehacer la transmisión.

Serranito, y de todas esas fórmulas, ¿Cómo se calcula el diámetro primitivo necesario para calcular el modulo?

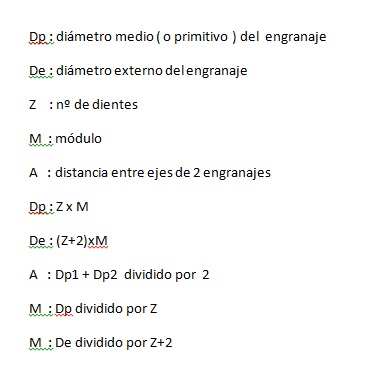

Dp : Z x M

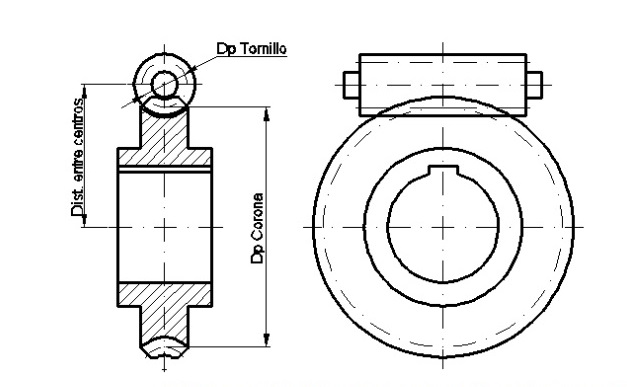

Dp : diametro primitivo, imprescindible calcularlo para hacer una cascada de engranajes, tanto rectos:motor P Lima, Fleichsmann, Ibertren antigua, etc... como complejo bisenficorona
Z : nº de dientes x M modulo
El Dp sería el diametro intermedio entre el diametro "valle" que hay entre 2 dientes y el diametro externo que hay en la cuspide del diente, sería como el diametro de una rueda NO dentada que gira en un sentido y transmite ese giro a otra rueda sin dientes ( el giro sería en sentido inverso )

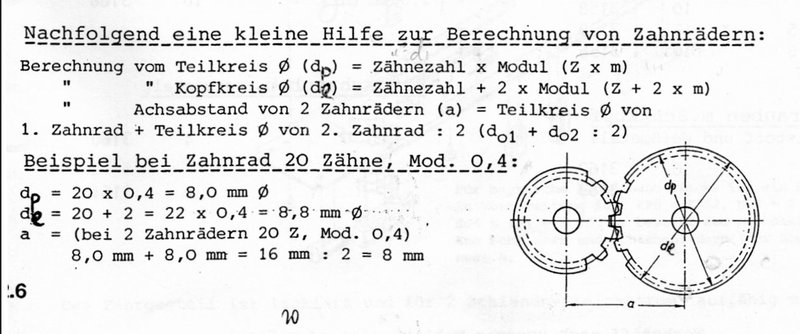

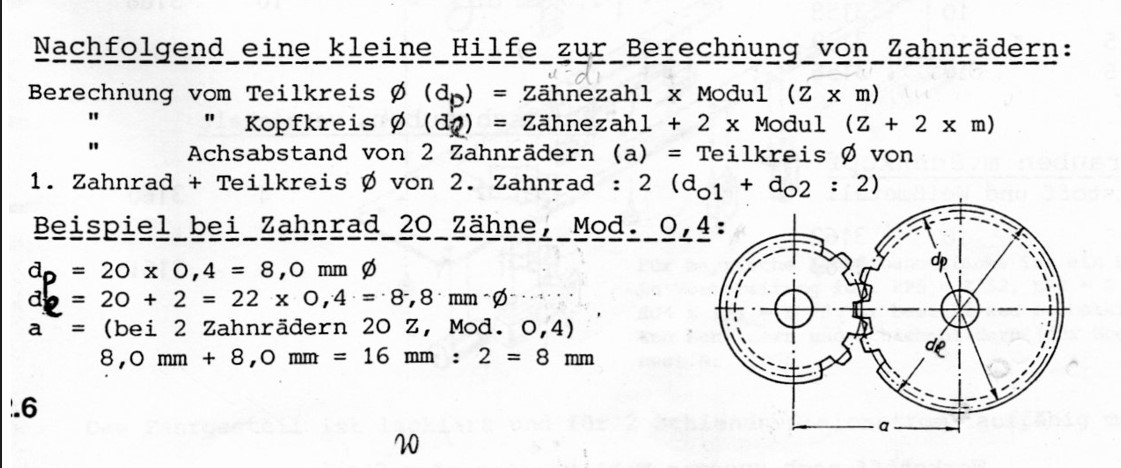

adjunto imagen del catalogo Günter, otra joya que suministraba Mabar en la epoca de las pesetas, decir que la industria modelistica trenera alemana usaba el modulo 0,4 ( mayoritariamente )
M : Dp / Z o M : De ( calculado con un pie de rey )/ Z nº de dientes + 2

Tras unos cálculos, una forma exacta, rápida y fácil de obtener el módulo M de un par de engranajes, es:

M = 2 D / (Z1 + Z2)

Siendo D la distancia entre sus ejes y Z1 y Z2, respectivamente, el número de dientes de cada engranaje...
...claro que deberemos tenerlos inicialmente montados en su lugar, si es para valorar uno suelto, pues no vale.

Espero os sirva
