PLANOS O ESQUEMA DE LA LOCOMOTORA TENDER F.C ESCATRON

Saludos:
Estoy buscando el corte esquematico de la locomotora de vapor 242 ( la que no lleva el levantahumos) del ferrocarril de andorra a ESCATRON. Si alguien tiene algo le estaría agradecido. A ser posible me envié un privado.
De nuevo un saludo

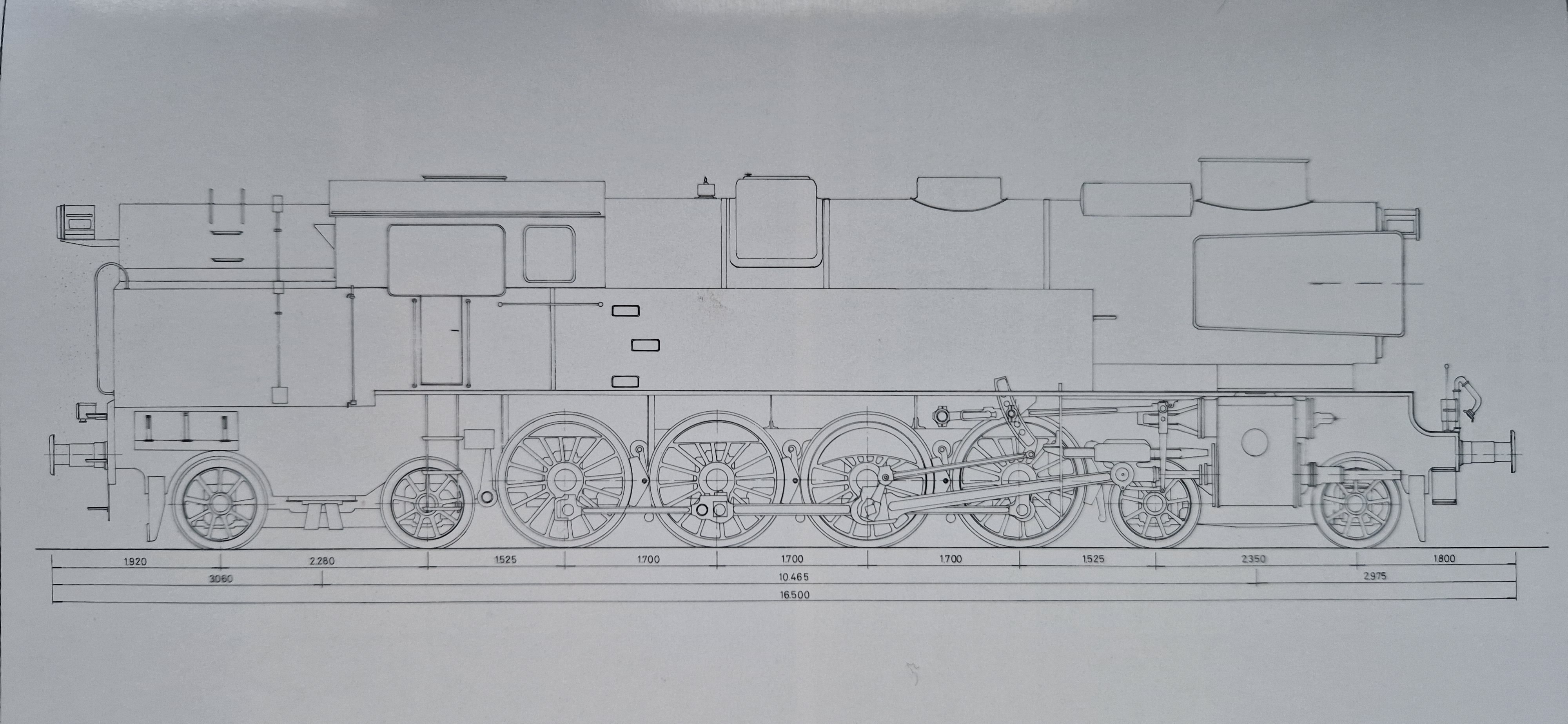

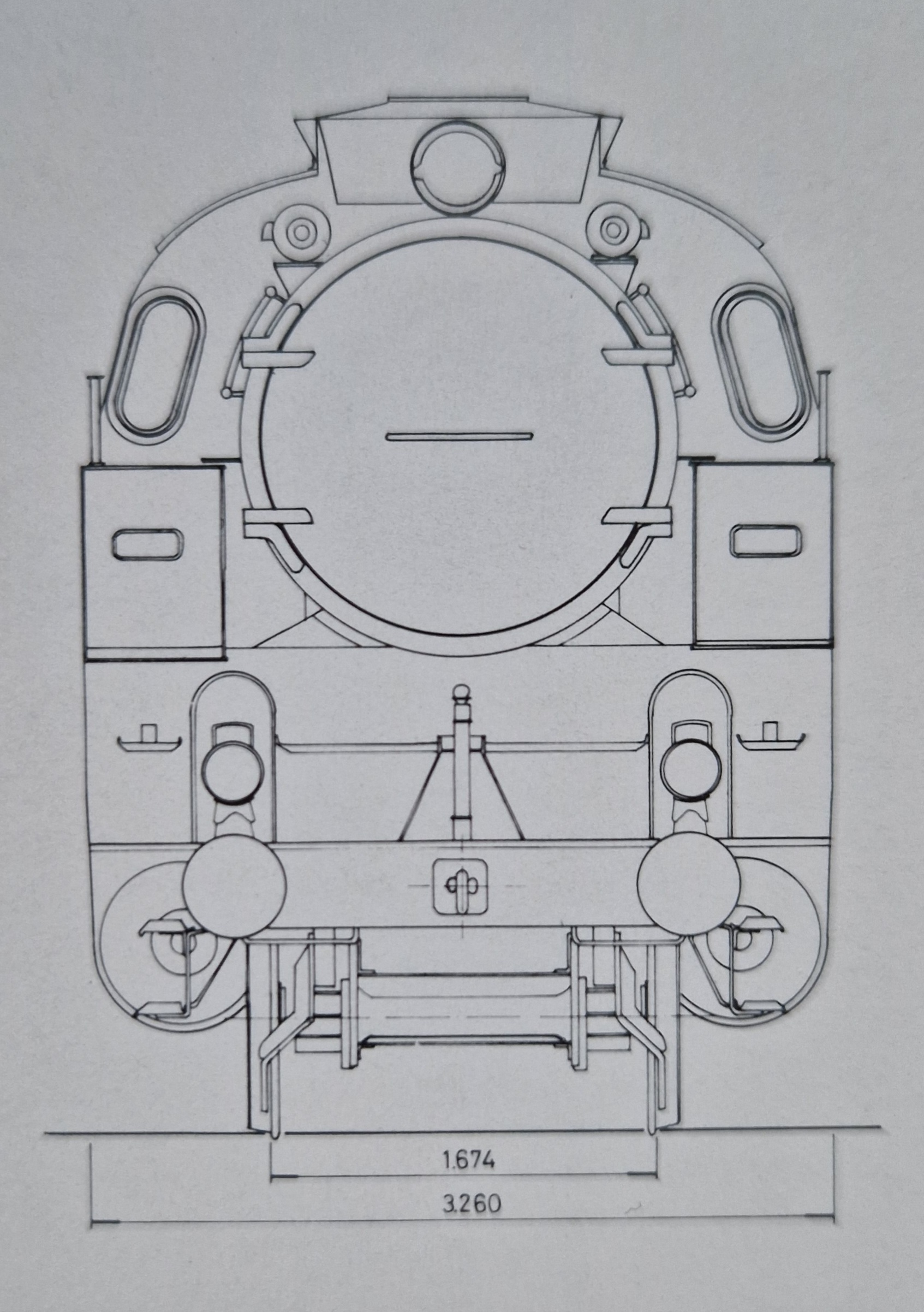

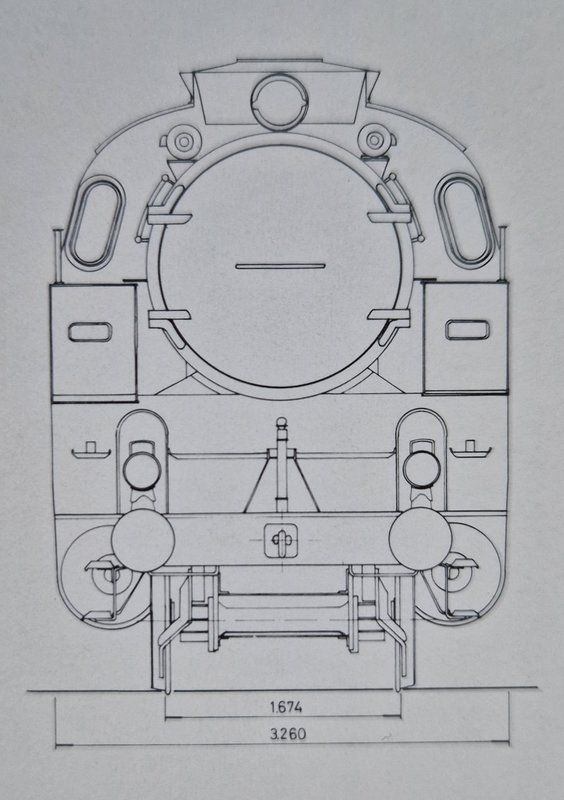

Por si te sirven de ayuda.

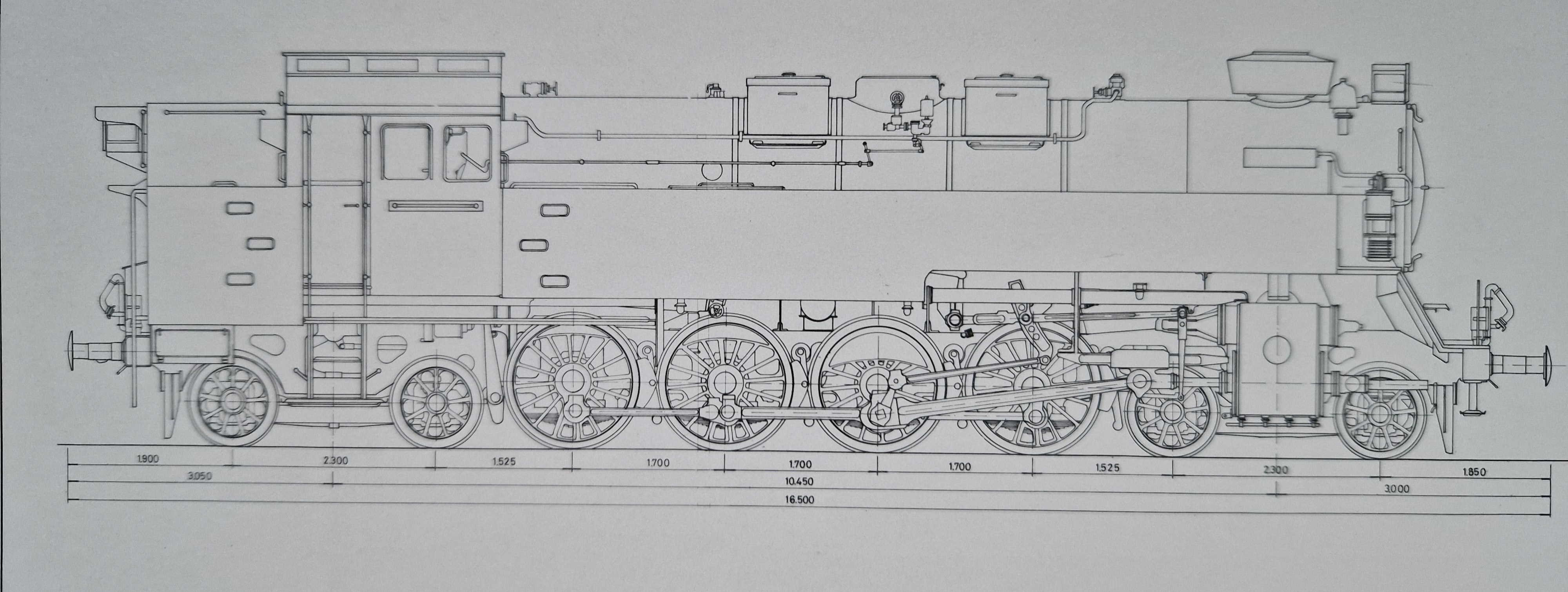

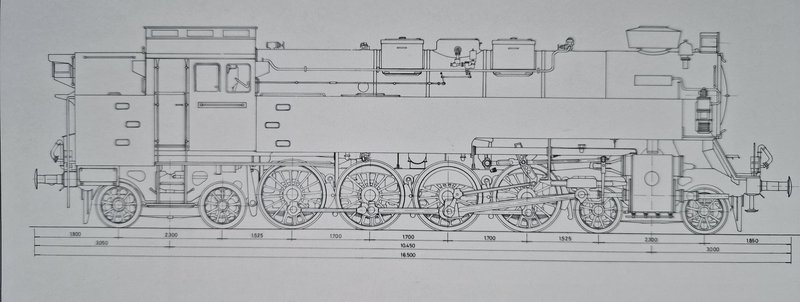

Y la vista lateral.

Y la 242 con pantallas levantahumos..

Muchas gracias por el aporte, me son de gran ayuda.
Saludos.
