Cacharreando la 7700

Con un poco de tiempo y paciencia me he puesto ha mejorar un poco mas la 7700.
Primero modificar las luces para que no se escapen por los difusores que no son. Muy sencillo:
Cinta aislante y....

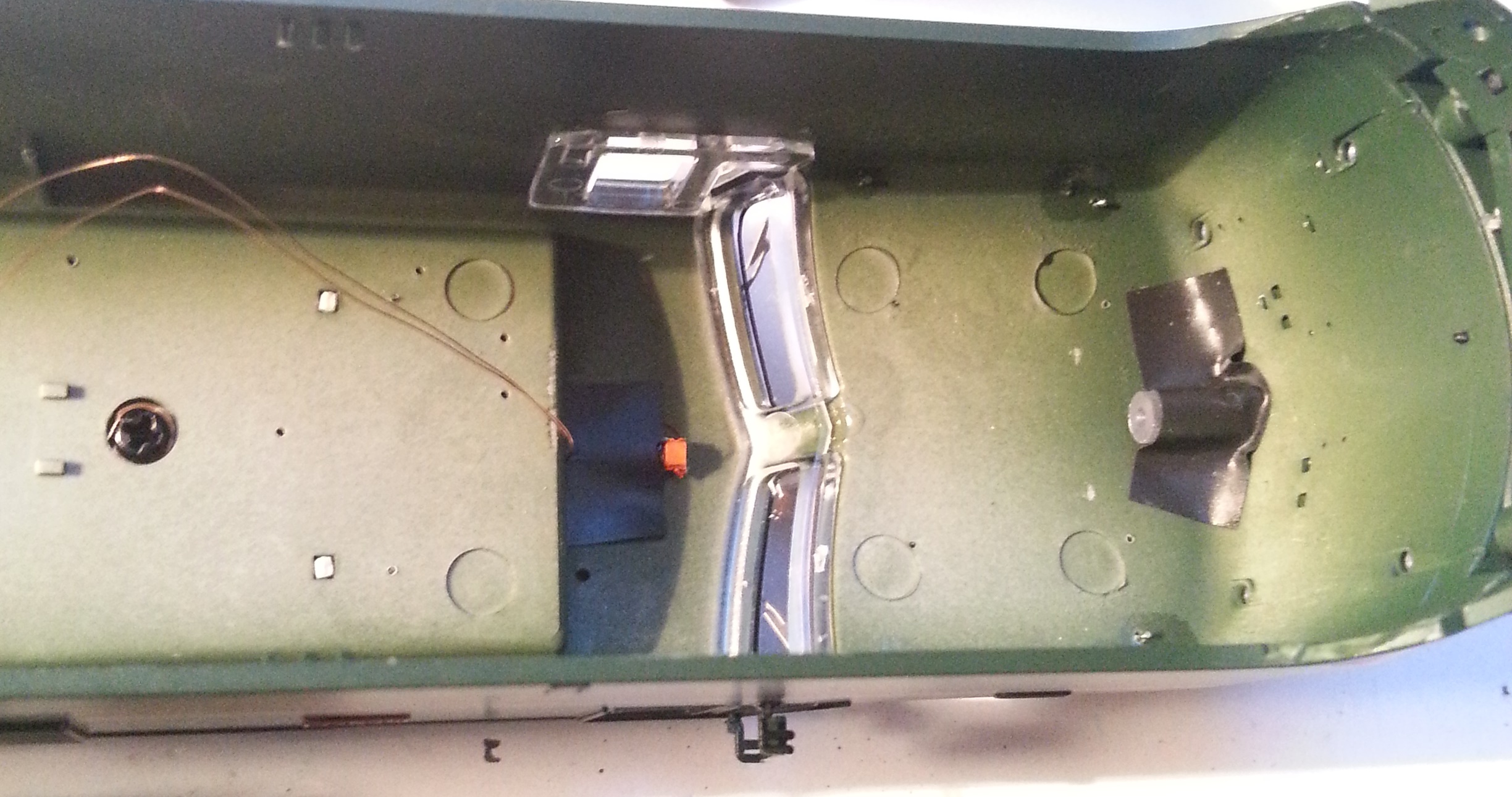

en los morros

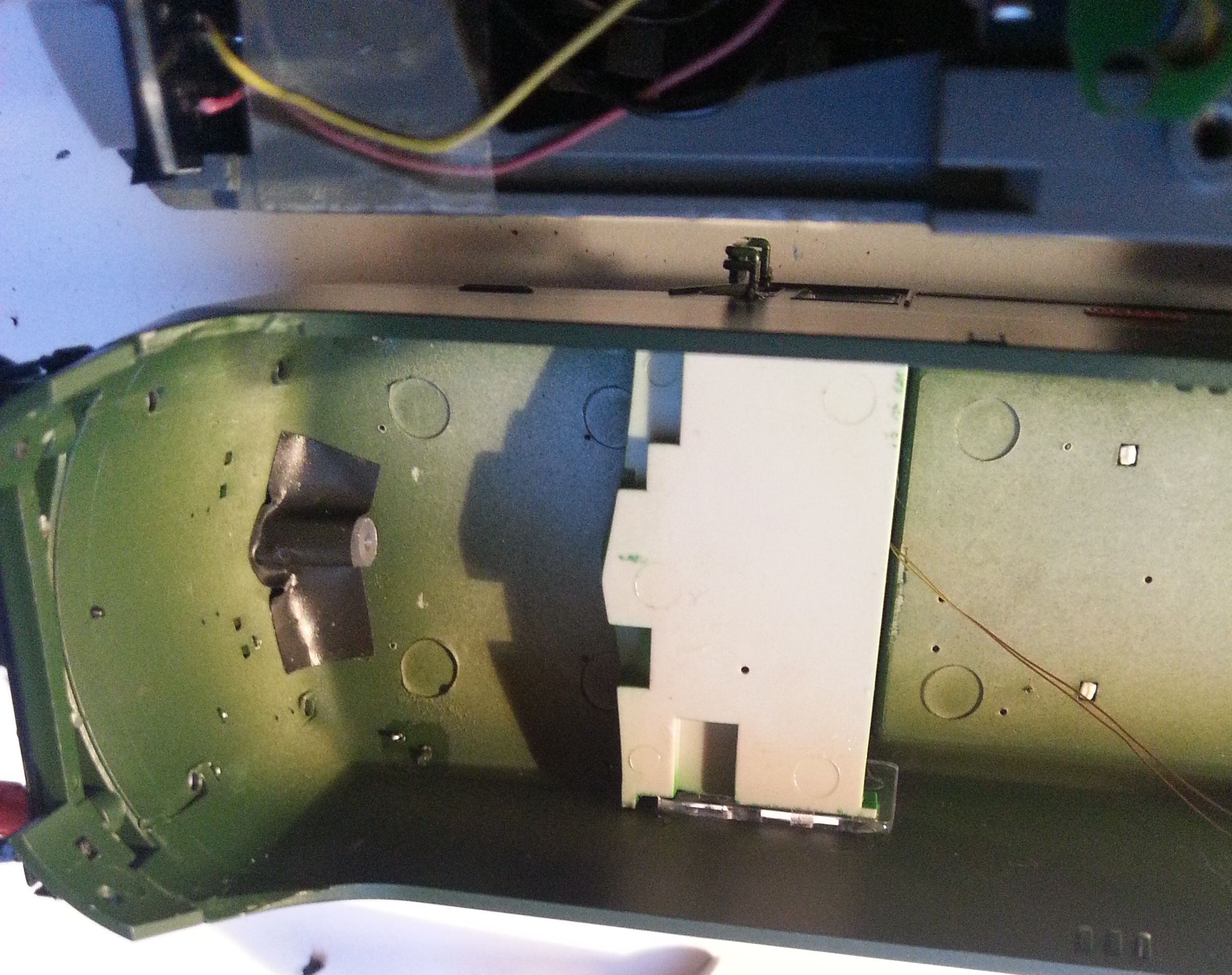

foco principal

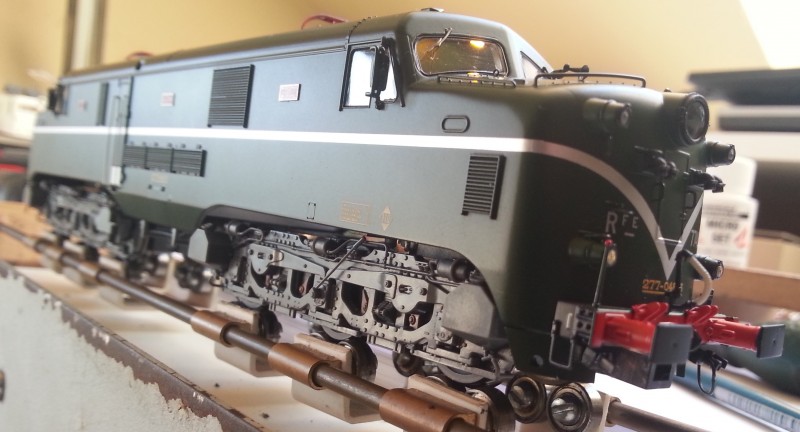

aprovecho para meterle el led a la cabina

Luego acometo la reforma electrica para dotarla de funcion para que luzca las luces de cabina.
Como las rojas van con dos funciones independientes, elimino una de ellas (F3) y gobierno las rojas con la F4 dependiendo de si estan o no encendidas los pilotos de posicion blancos. Con la F3 sobrante hago lo mismo pero manejo las luces de cabina. Todo al estilo de mis transformaciones "multilok".
Las funciones quedarían como siguen:
F0 Enciende/apaga los pilotos blancos en función del sentido de la marcha (esto no cambia)
F1 Enciende/apaga foco principal en función del sentido de la marcha.
F4 Enciende/apaga las rojas de la cabina que no tenga los pilotos encendidos
F3 Enciende/apaga las luces de la cabina que tenga los pilotos encendidos

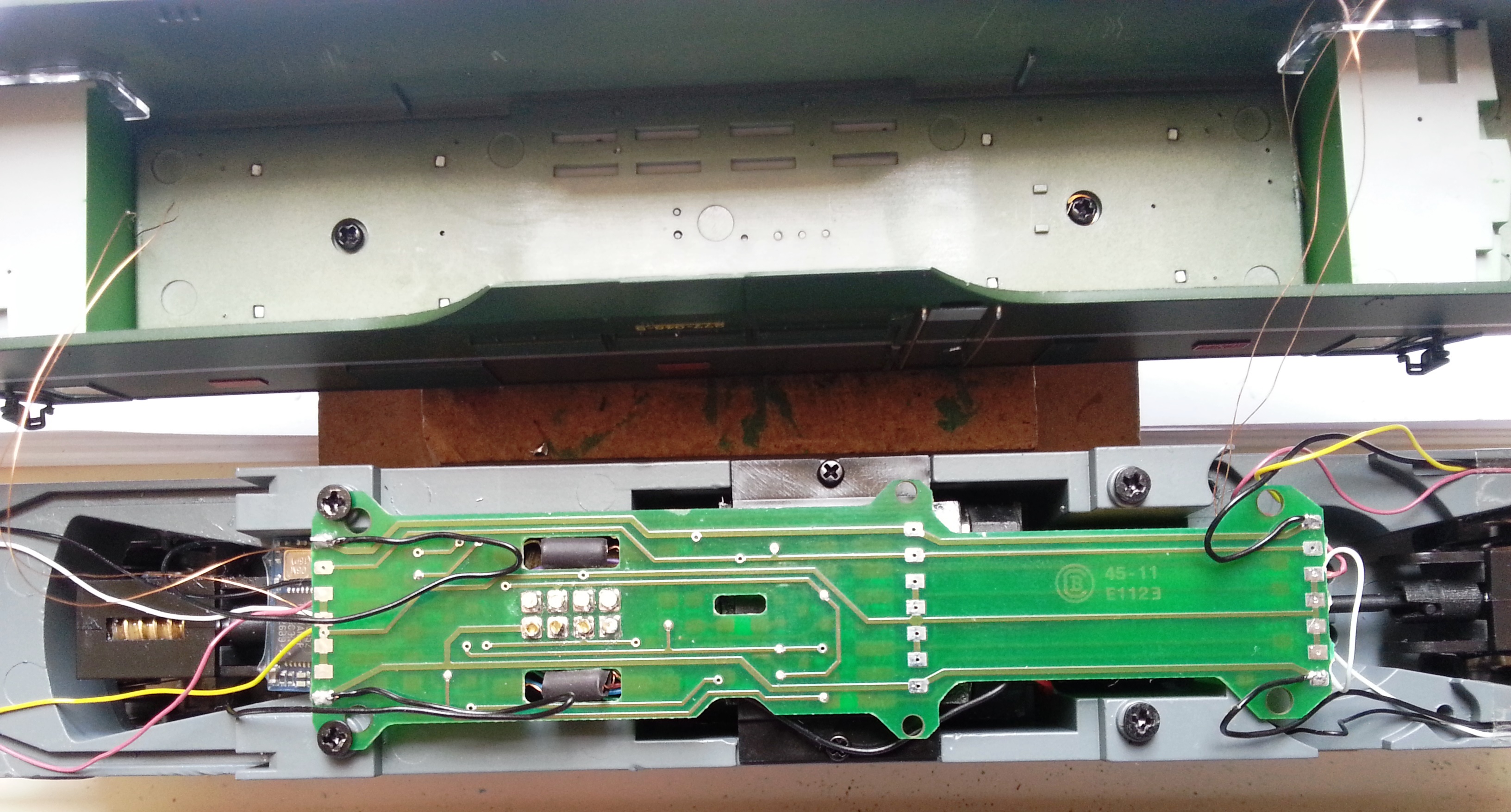

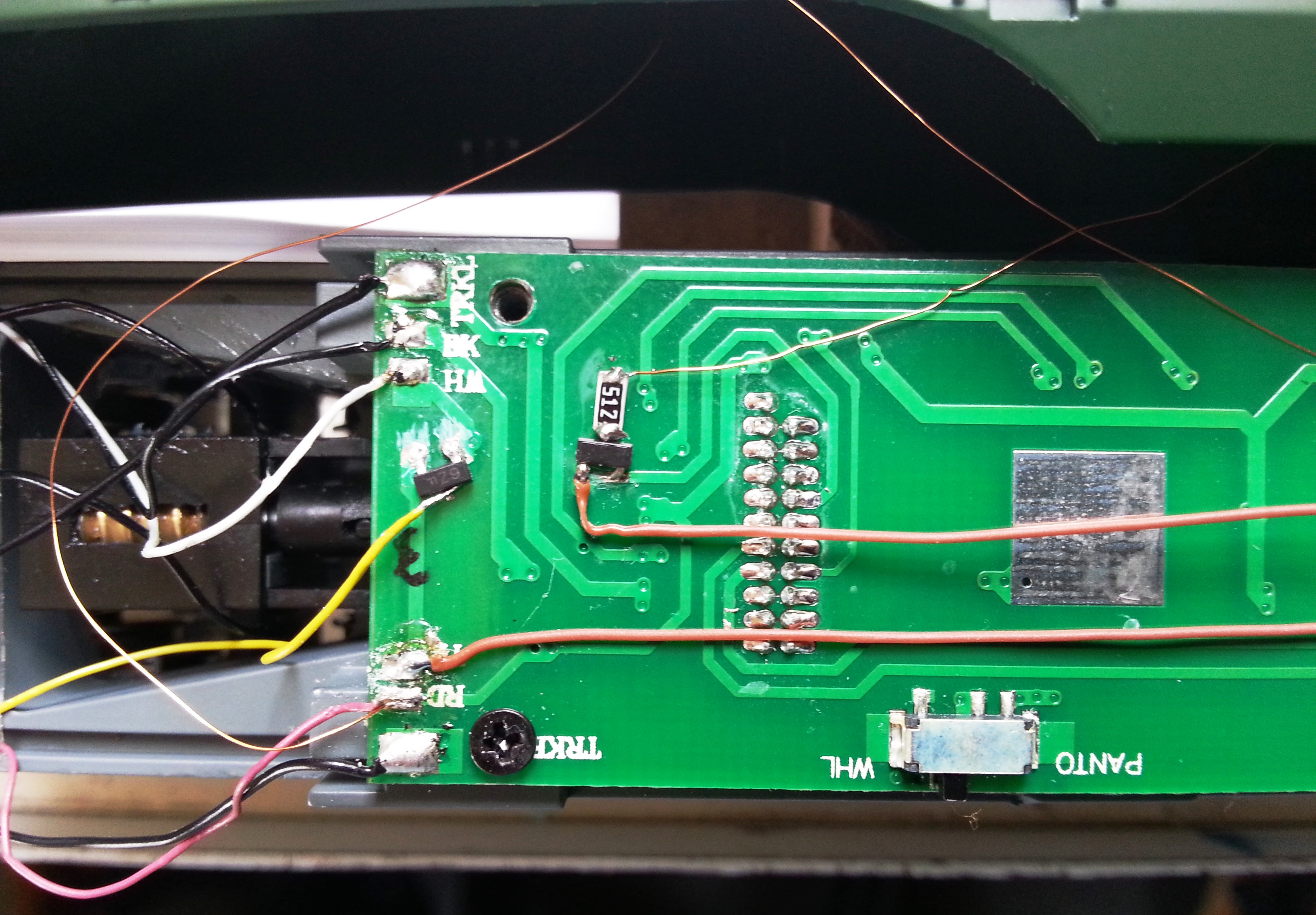

placa modificada en un lado 1

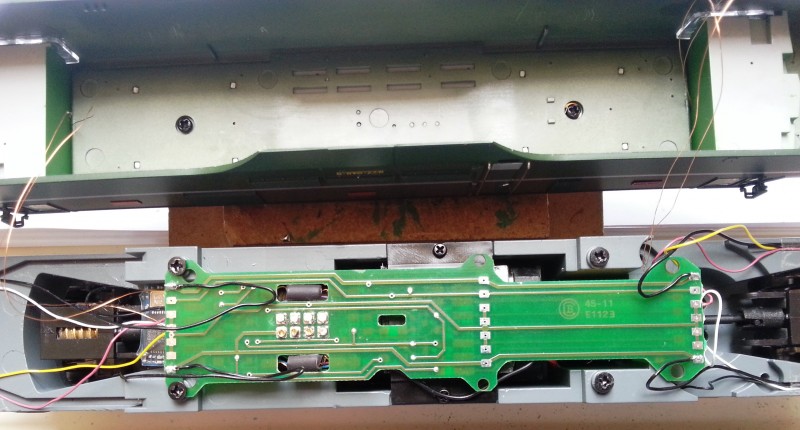

vista general

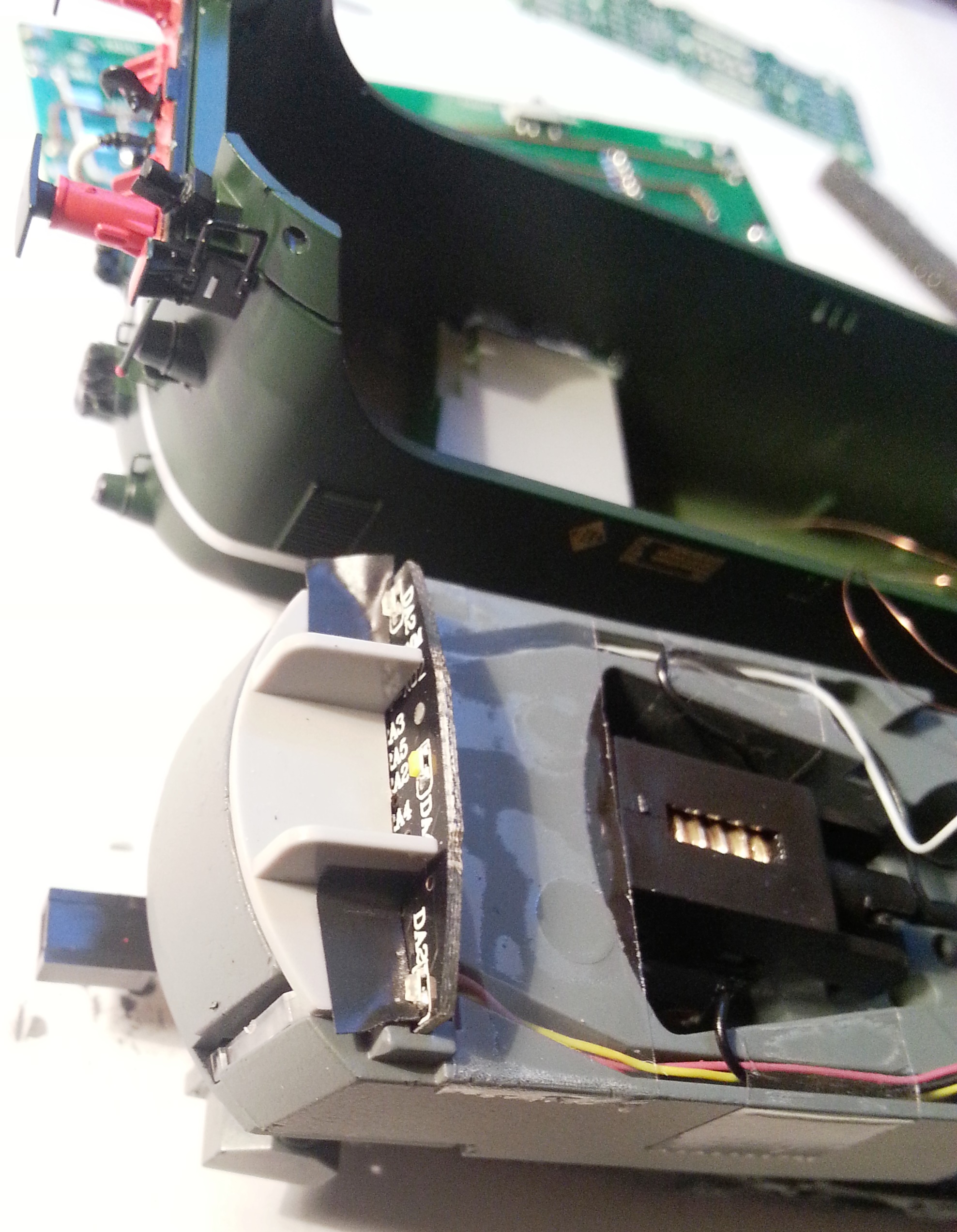

Los cablecillos de cobre son los que van a las cabinas

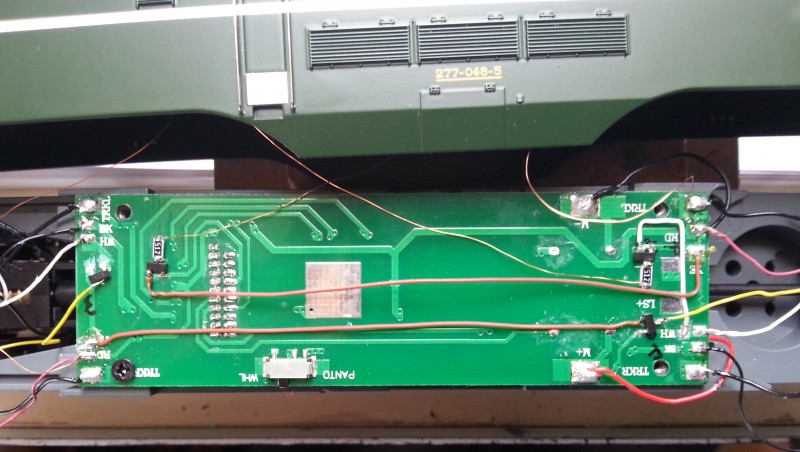

placa modificada en un lado 2

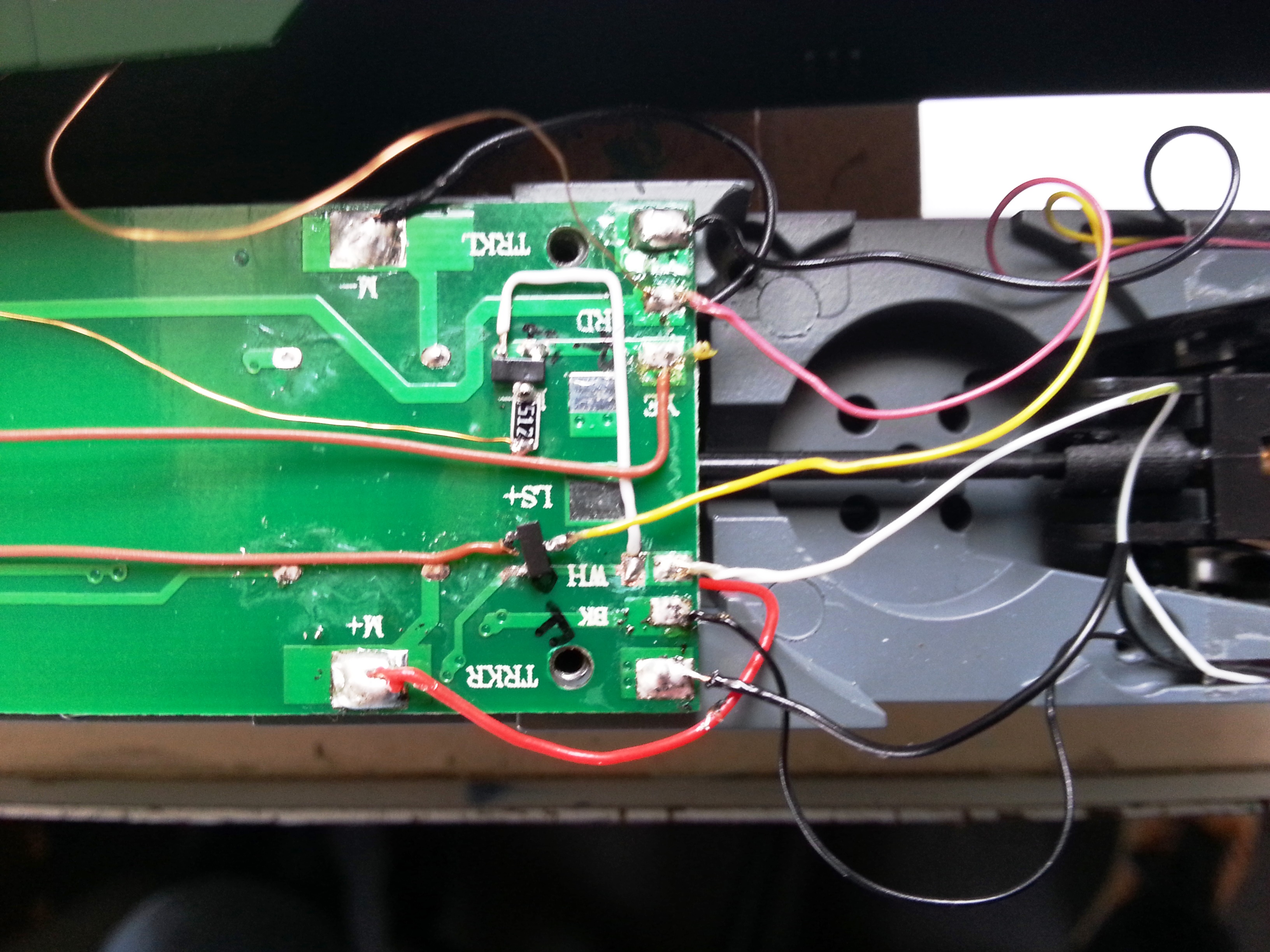

Y ahora el mismo efecto pero sustituyendo la placa original por una "multilok"

el resto solo es pintar las ruedas, las zapatas de freno....y lista para entrar en servicio!!!

A disfrutarla!!!!

estas siempre liado, una pregunta

la placa es la original o la as cambiado?

un saludo

talgo74 escribió:

estas siempre liado, una pregunta

la placa es la original o la as cambiado?

un saludo

He puesto dos opciones, con la original (la que lleva los transistores y los cables) y con la multilok.

Saludos

Fabuloso trabajo. Tomo nota. Saludos

Un retoque que se le podía añadir.... topes en negro

josmavel escribió:

Un retoque que se le podía añadir.... topes en negro

ayer mismo, mirando fotos, también me di cuenta de ese detalle. En breve a pasar por la cabina de pintura. gracias por el apunte

Saludos y gracias!!!

Tiempo te ha faltado para cacharrear , muy bueno el resultado

interesante

un saludo

BISCCIONE escribió:

El tema de introducir luces en la cabina me ha pareceido muy interesante, pero me gustaría consultar con vosotros como se pueden separar las luces rojas del circuito principal para adaptar su funcionamiento con un decoder de sonido D&H, mi intención es aprovechar uno de estos decoders que compré a buen precio y por lo que se la salida de luces de posición se encuentra amplificada en la placa de la locomotora, por lo que la salida correspondiende desde el decoder D&H no funciona. ¿como se puede puentear esta salida amplificada de la placa?

gracias

desconozco esos decoder. ¿cuantas salidas de funcion tienen??

saludos
