saludos, alguien puede ayudarme e indicarme en un decoder de 21 pin con sonido ¿cuales son los de el altavoz?

Nota 18 Feb 2016 17:39

Desconectado
Mensajes: 869
Registrado: 11 Dic 2011 22:19

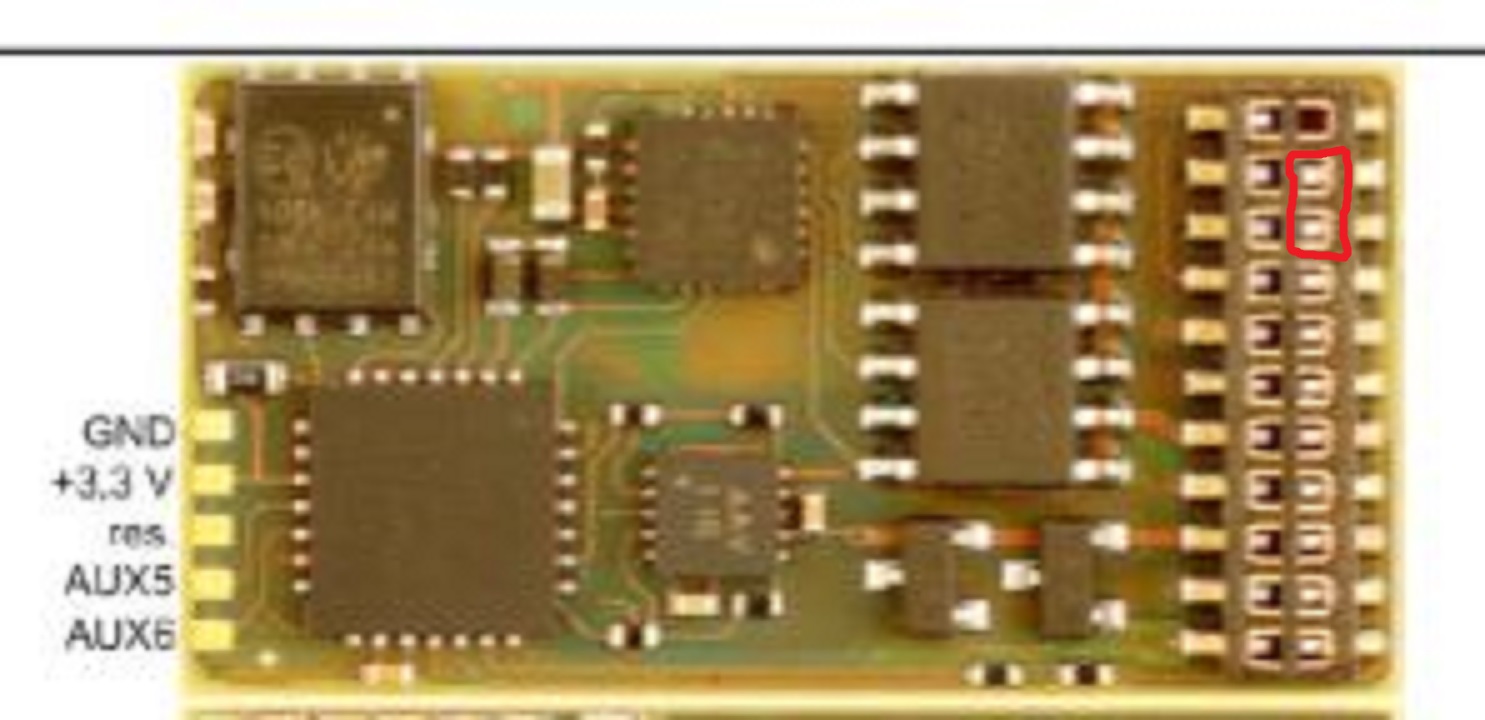

Hola, son los dos que están al lado del pin cegado, te los he marcado en rojo en la foto, si vas a instalar el deco en una locomotora con conector para 21 pines, normalmente la placa de la loco ya trae los puntos para conectar el altavoz.
Adjuntos

Nota 18 Feb 2016 21:30

Desconectado
Mensajes: 195
Registrado: 11 Oct 2012 06:02
MUCHAS GRACIAS POR TU AYUDA

Nota 18 Feb 2016 22:00

Desconectado
Mensajes: 195
Registrado: 11 Oct 2012 06:02

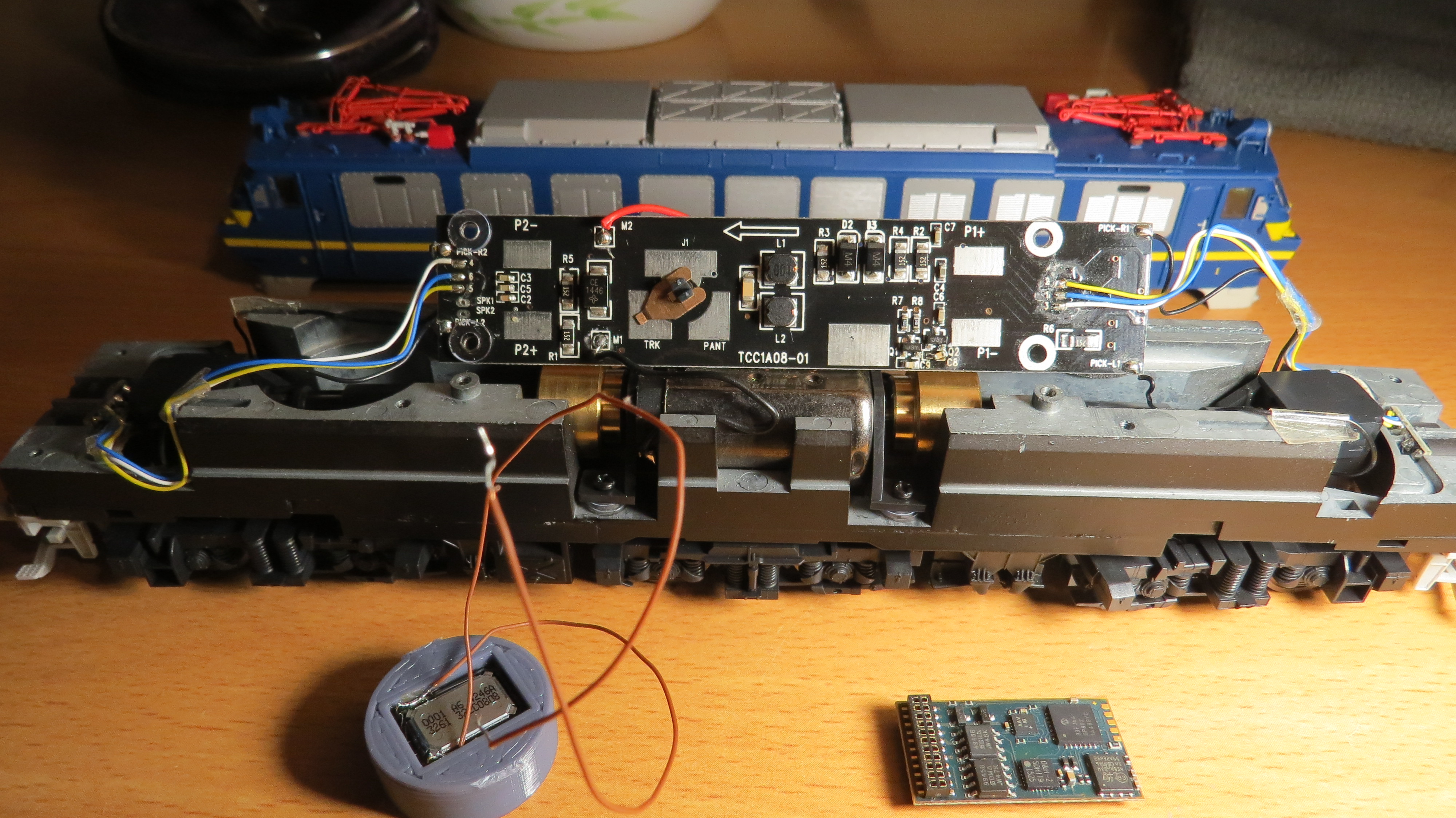

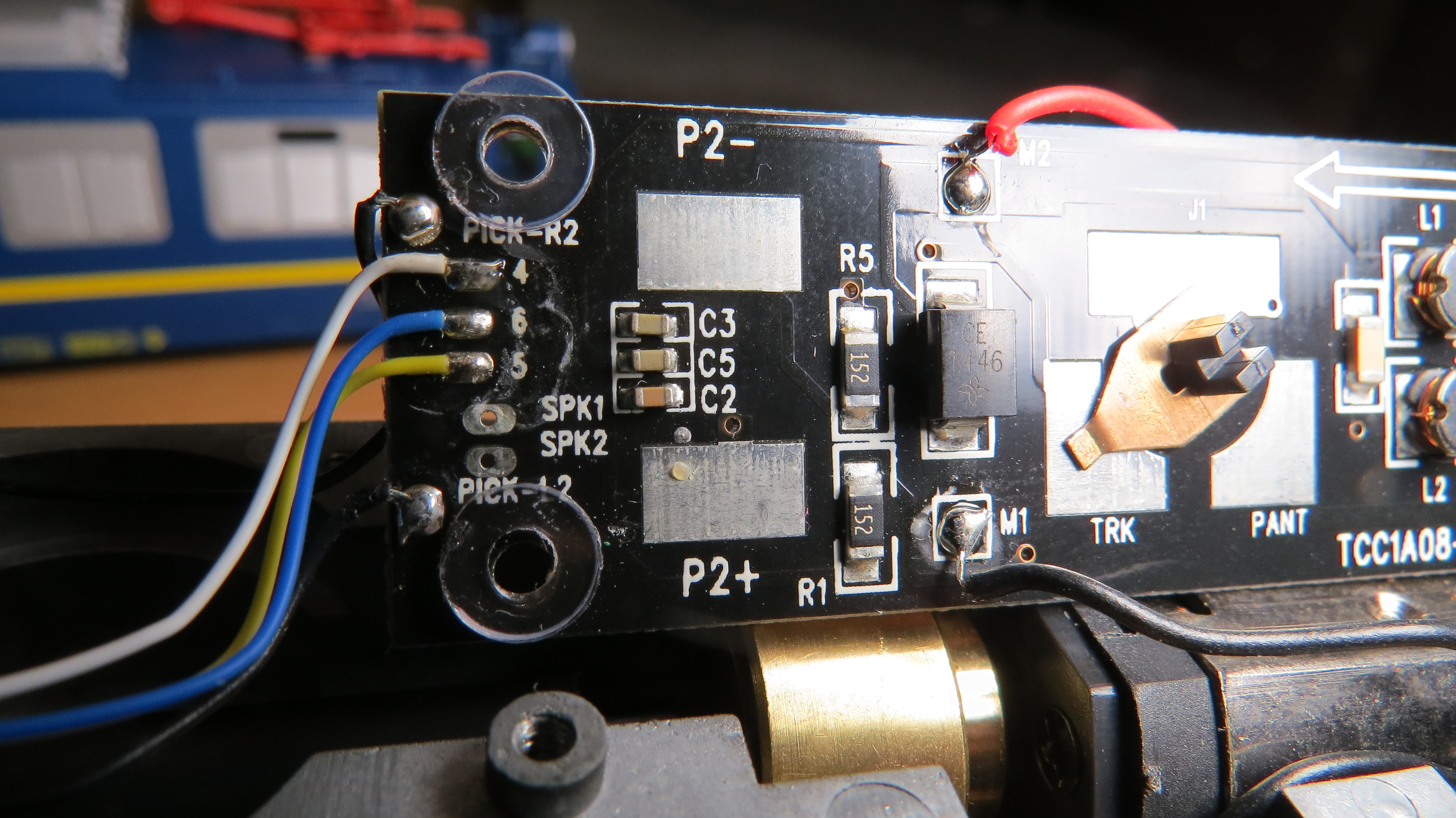

perdona, como ves en las fotos tengo que conectar el altavoz, veo que del pincho y de los contactos que me dices van( se deja ver en el circuito impreso) a dos aujeritos que vienen marcados como SPK1 Y SPK2 imagino tengo que conectar ahí el altavoz soldandolo ¿estoy en lo cierto? adjunto dos fotos
Adjuntos

Nota 19 Feb 2016 00:07

Desconectado
Mensajes: 869
Registrado: 11 Dic 2011 22:19
Hola, si esos son los puntos donde debes conectar el altavoz.
También es conveniente retirar ese condensador marron que va en el centro, al lado de las dos bobinas, es un condensador antiparasitario que va en paralelo con el motor, en digital es muy bueno sacarlo para obtener un mejor control del motor.

Nota 19 Feb 2016 15:26

Desconectado
Mensajes: 195
Registrado: 11 Oct 2012 06:02
muchas gracias por la ayuda
