Avería Kittel Trix.

Buenas tardes,

Tengo problemas con un automotor Kittel de Trix. Estos son los datos que os puedo facilitar:

- En vía funciona en uno de los sentidos pero en el otro no.
- Con los cables directamente a las ruedas lo mismo, funciona solo en uno de los sentidos.
- Con los cable de alimentación directamente a los cables del motor funciona en ambos sentidos.

Tenéis idea de que es lo que le puede suceder? Cuando lo compré, nuevo, y lo recibí lo probé y funcionaba en ambos sentidos.

Estas son las tripas del automotor Kittel de Trix.







Gracias de antemano por vuestra ayuda.

Jaime.

Hola buenas noches.
Por lo que veo, la locomotora es analógica.
Mi pregunta es si en el sentido en el que no funciona el motor si lo hacen las luces.
Creo que tienes un problema en la placa esa que va pinchada donde debe ir el decodificador y que permite su funcionamiento en analógico, porque nos dices que el motor si que funciona en ambos sentidos con corriente directa a sus polos.
Tal vez sea un mal contacto por parte de esta placa que te comento. No sé si has probado a quitarla, soplar en los orificios y ver que no haya un mal contacto.
Otra cosa no se me ocurre. Seguro que alguien te puede ayudar más que yo.
Ya nos cuentas como quedas.
Saludos.

Hola viflyse y gracias por tu respuesta.

Respecto a las luces funcionan correctamente, en ambos sentidos se encienden, incluso en aquel en el que el automotor no anda.

La placa a la que te refieres ,la vertical, entiendo que se puede quitar para limpiarla? Imagino que si digitallizo este automotor esa placa se quita para ser sustituida por el decoder verdad?

Saludos,
Jaime.

Efectivamente. Los decodificadores van pinchados donde van esas plaquitas. Aunque el número de pines que veo ya no me cuadra mucho.
A ver si alguien más experto nos ilumina.
Su función en analógico, es puentear las conexiones para que llegue alimentación al motor y las luces.

Hola,

He seguido tus indicaciones y sigue igual, en un sentido no funciona. Estoy por comprar un decoder y ver si en digital funciona.

Jaime.

viflyse escribió:

Aunque el número de pines que veo ya no me cuadra mucho.

Es un estandar de 21 pines.

Efectivamente, tal como dice Tantito, es de 21 pies.... a la hora que posee no conté una de las filas

Antes de poner un decoder lo que haría es saber a qué pines corresponde la alimentación del motor y pinchar ahí tensión tanto en una posición como en otra, para descartar problemas en el camino que va desde el decoder (conector plus 21) hasta el motor.

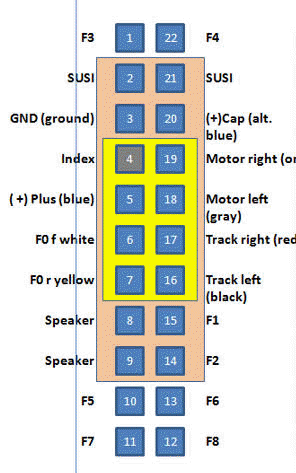

Mira la imagen que te adjunto, según ella la alimentación del motor va en los pines 18 y 19.
Creo que el problema lo tienes en la placa que tienes pinchada en lugar del descodificador. Por algún motivo envía tensión al motor en un sentido pero no lo hace en el otro.

Saludos,
Vicente

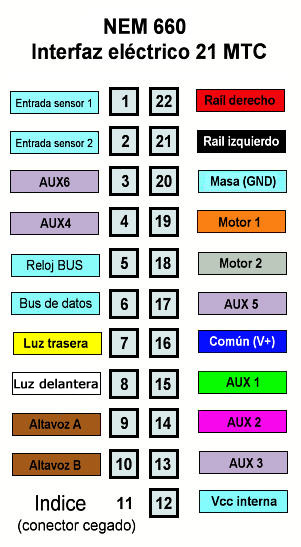

Yo creo, que el conector de 21 pines, que lleva, es este.

Entendido. Así que lo primero que tengo que hacer es comprar un multímetro. Imaginaos lo que se de este tema

Os iré informando, y muchas gracias por vuestro tiempo y paciencia.

Jaime.

Pensando en mi respuesta anterior, creo que no tiene sentido meter tensión tanto en una posición como en otra. Con solo meter tensión en los pines 18 y 19 se supone que el motor debe rodar en un sentido. Luego si intercambias los cables de pines lo hará en el sentido contrario. Pero con que lo haga en un sentido desde aquí ya descartamos problemas en la placa de la locomotora.

El multímetro en este caso te servirá para medir continuidad desde el conector hasta el motor. Pero no sabemos si por medio hay algún componente que nos puede dar una falsa "no continuidad".
Reitero: creo que el problema está en la placa que tienes ahora pinchada.

Animo que de estas cosas se aprende.

viflyse escribió:

Efectivamente, tal como dice Tantito, es de 21 pies.... a la hora que posee no conté una de las filas

Antes de poner un decoder lo que haría es saber a qué pines corresponde la alimentación del motor y pinchar ahí tensión tanto en una posición como en otra, para descartar problemas en el camino que va desde el decoder (conector plus 21) hasta el motor.
Mira la imagen que te adjunto, según ella la alimentación del motor va en los pines 18 y 19.
Creo que el problema lo tienes en la placa que tienes pinchada en lugar del descodificador. Por algún motivo envía tensión al motor en un sentido pero no lo hace en el otro.

Saludos,
Vicente

Has puesto la información de los decóderes tipo Plux de conector macho y no de los NEM 660 de 21 pines hembra.

montanes escribió:

Entendido. Así que lo primero que tengo que hacer es comprar un multímetro. Imaginaos lo que se de este tema

Os iré informando, y muchas gracias por vuestro tiempo y paciencia.

Jaime.

No hace falta.

Quita el conector o Dummy y haz un puente entre los pines 22 y 19 y otro puente entre los pines 21 y 18. Recuerda que el pin 11 és el del Índice y falta.

Has puesto la información de los decóderes tipo Plux de conector macho y no de los NEM 660 de 21 pines hembra.

Antes de nada mis disculpas por poner "Tantito" en lugar de Fantito.
Y en segundo lugar nuevas disculpas por poner información erronea sobre los conectores Plux.

Saludos,
Vicente

Ñeros,

Avería detectada, el dummy está dañado.

Agradeceros vuestro tiempo, yo solo dar con la manera de detectar el problema imposible. Toca comprar un decoder!

Jaime.

Enhorabuena!
Seguro que has aprendido, al menos yo sí
Saludos

Me alegro que hayas encontrado solución al fin.
Saludos.
