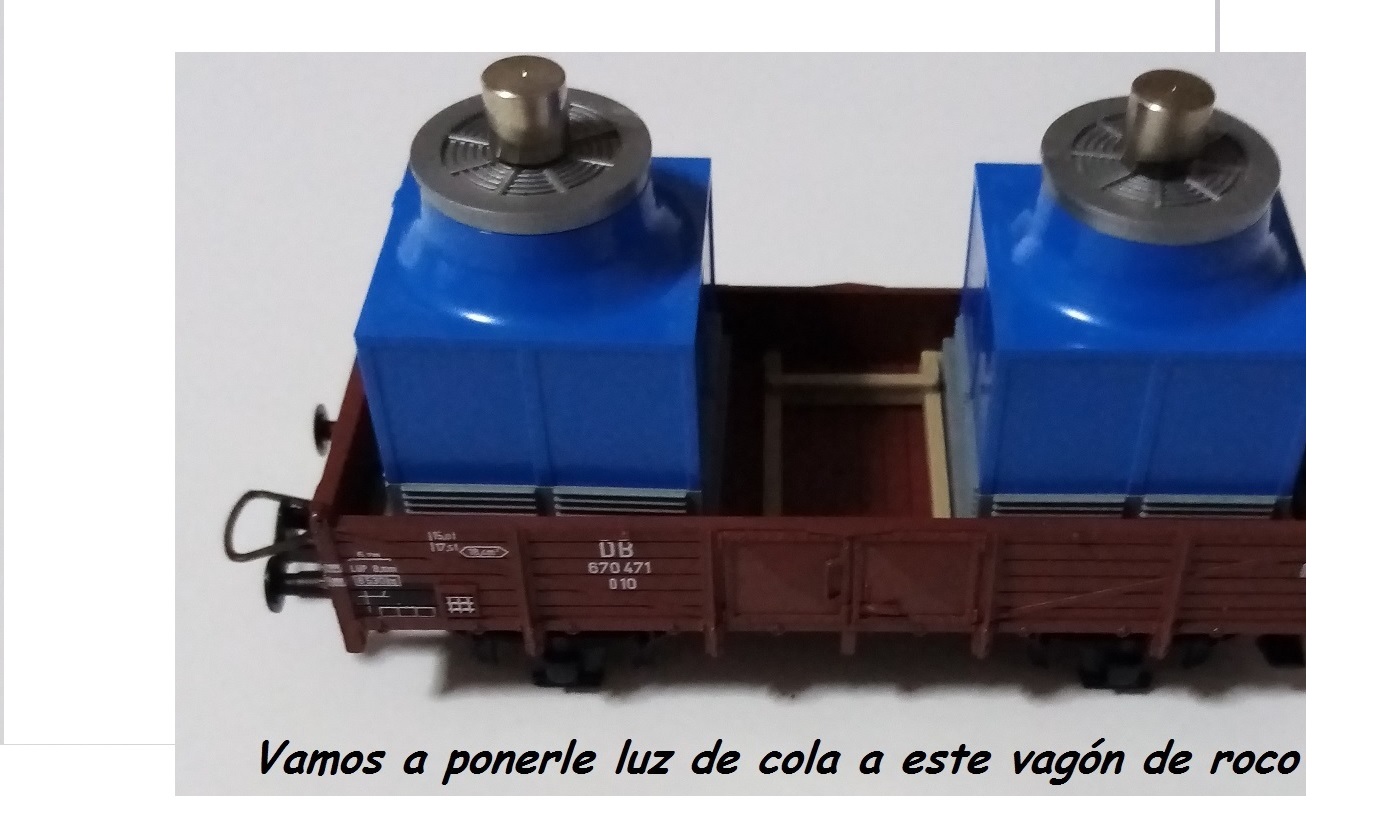

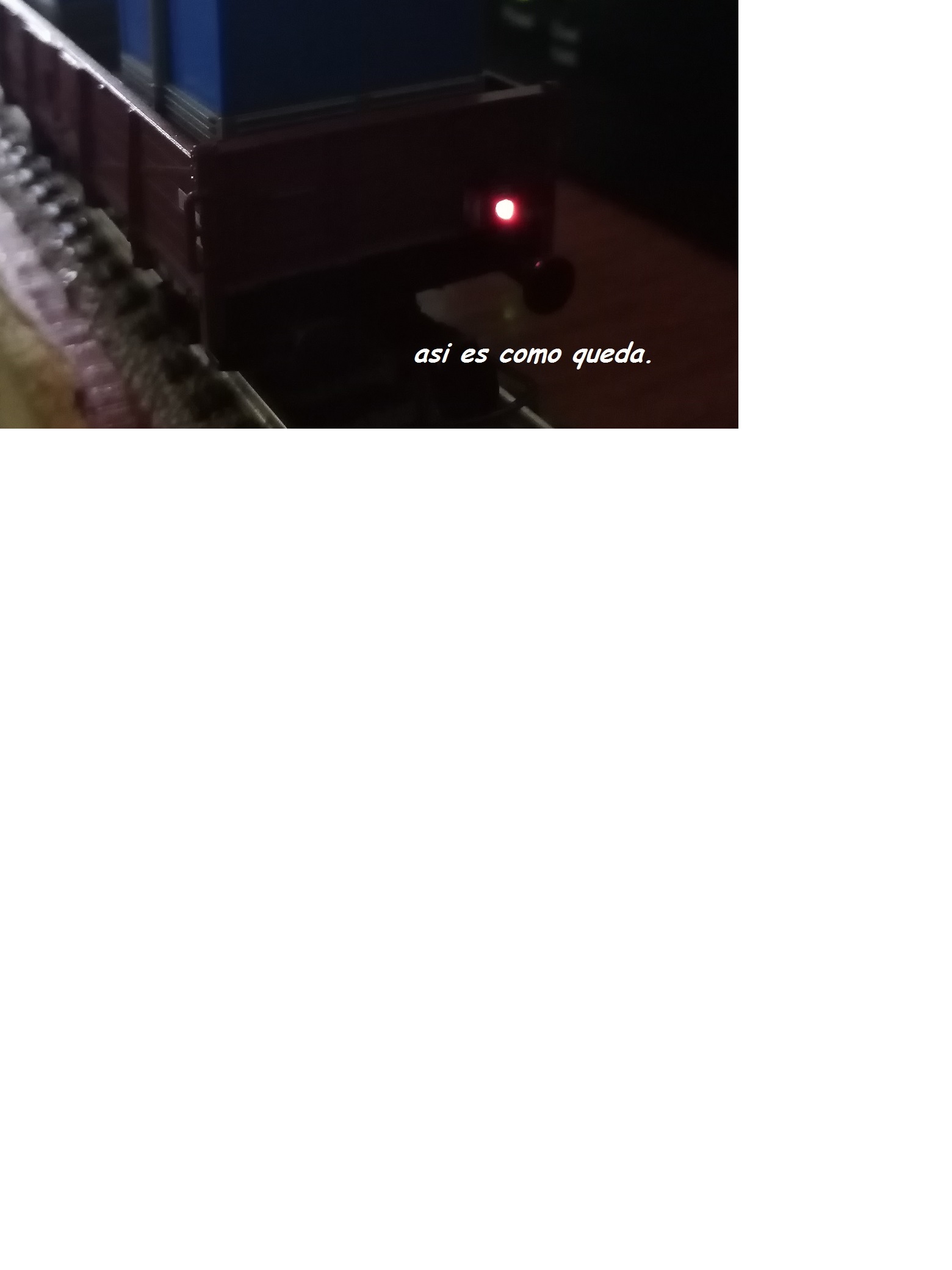

Poniendo luz de cola a un vagón mercancias roco

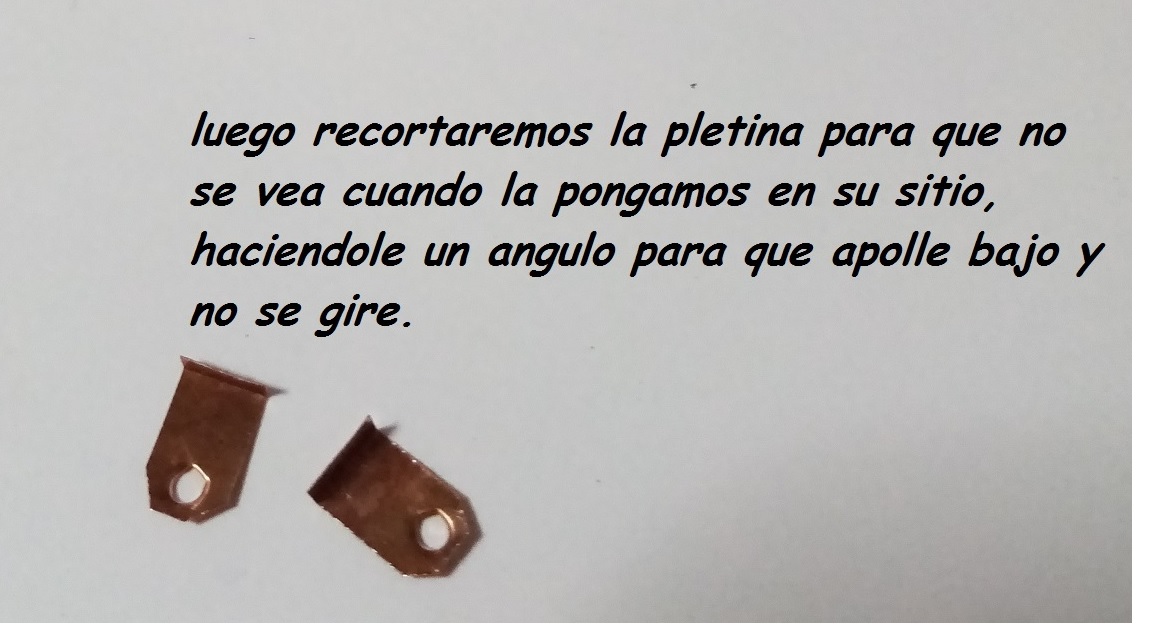

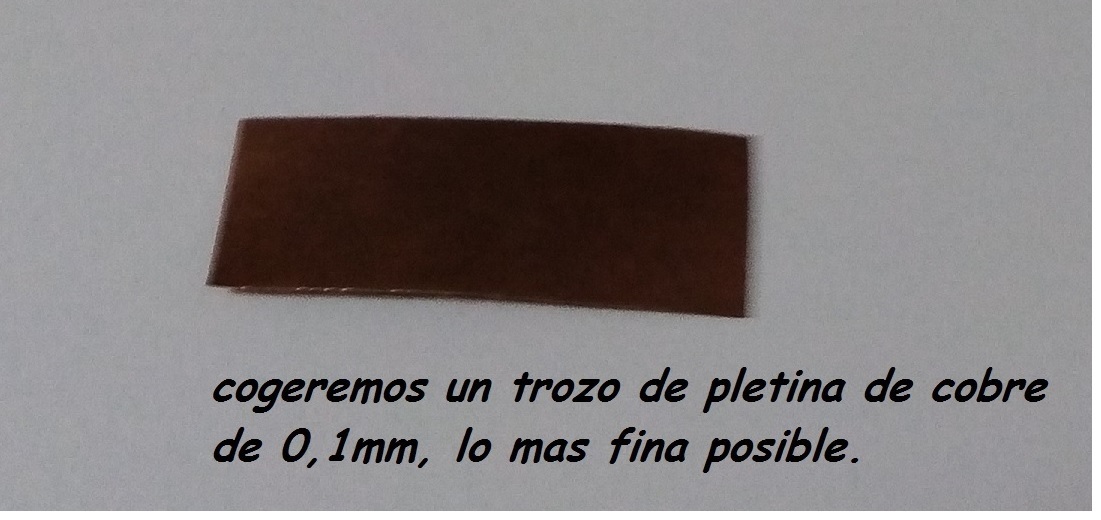

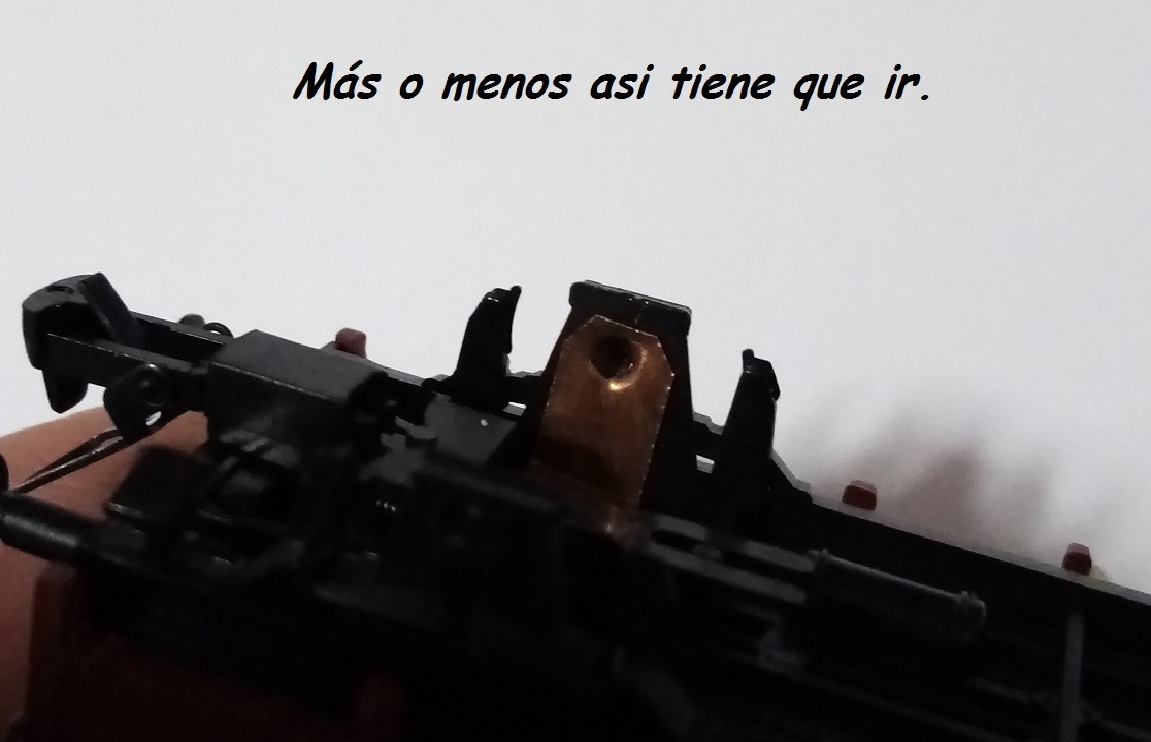

hay que tener encuenta que las pletinas que pongo solo funcionan en vagones que tengan una rueda aislada y la otra no, si tienen las dos aisladas no funcionara.

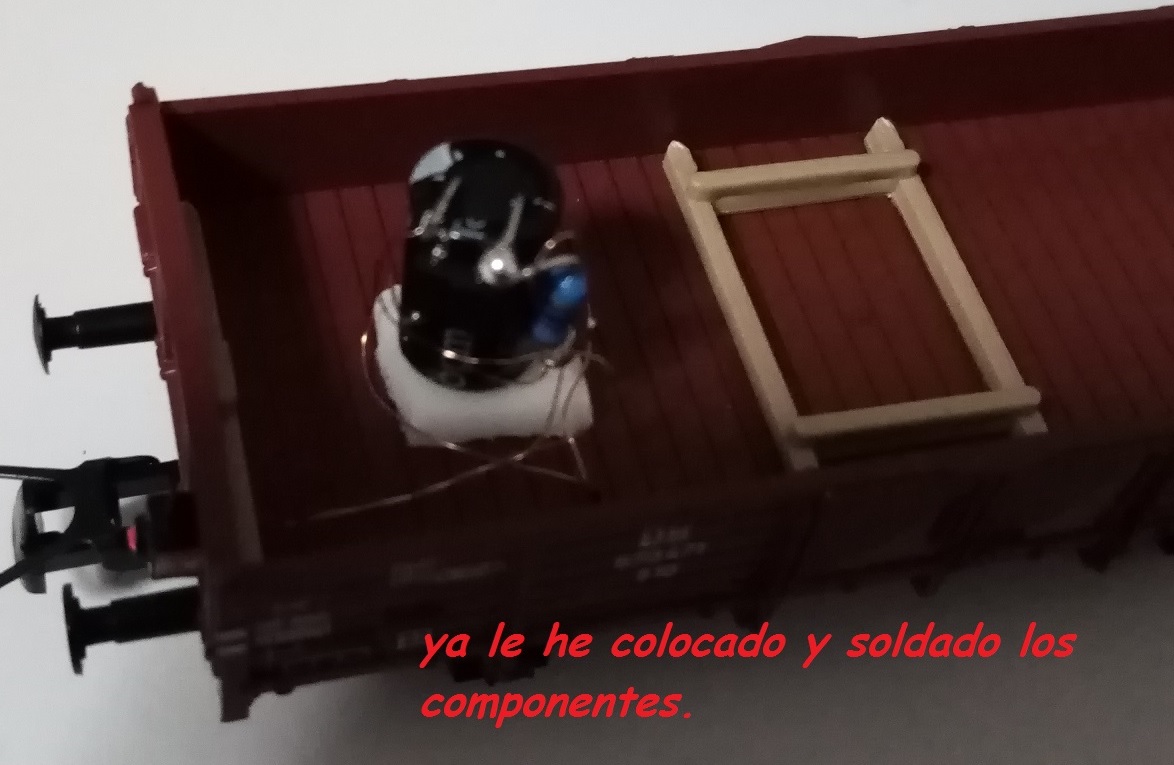

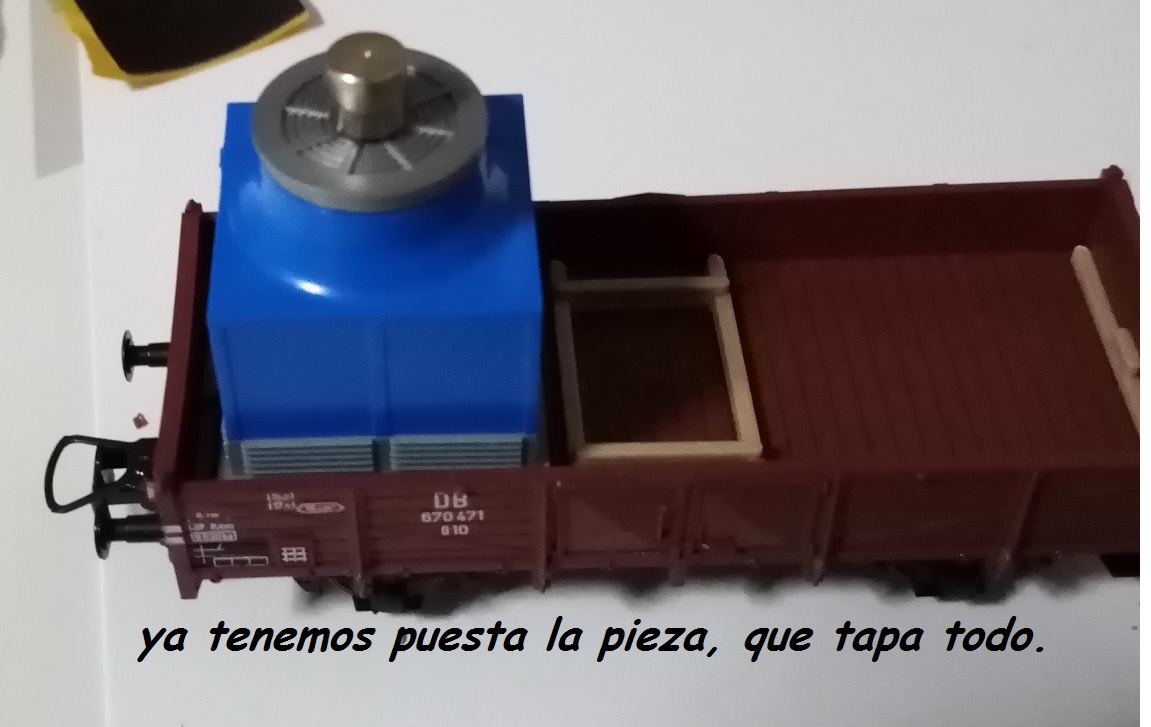

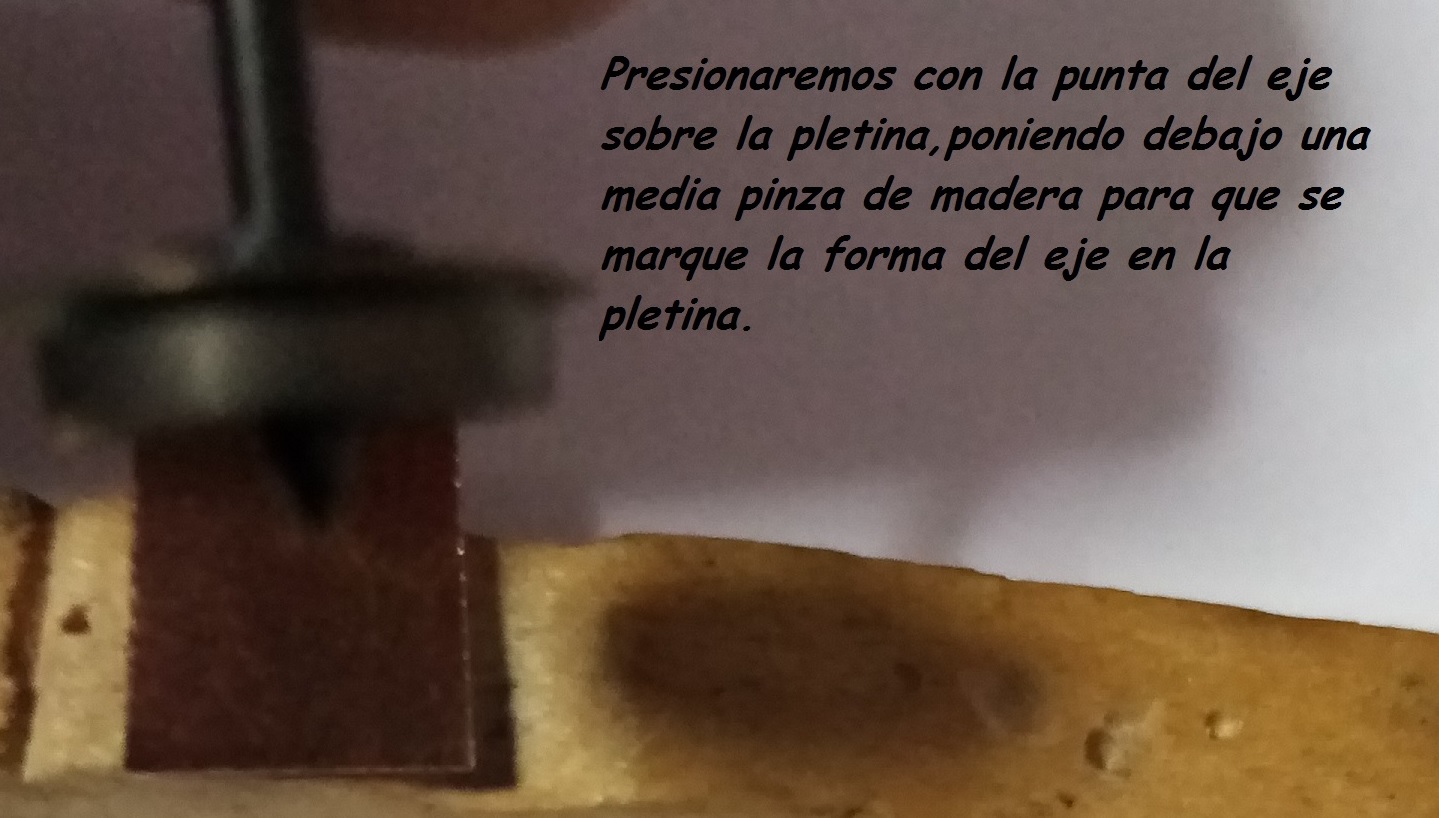

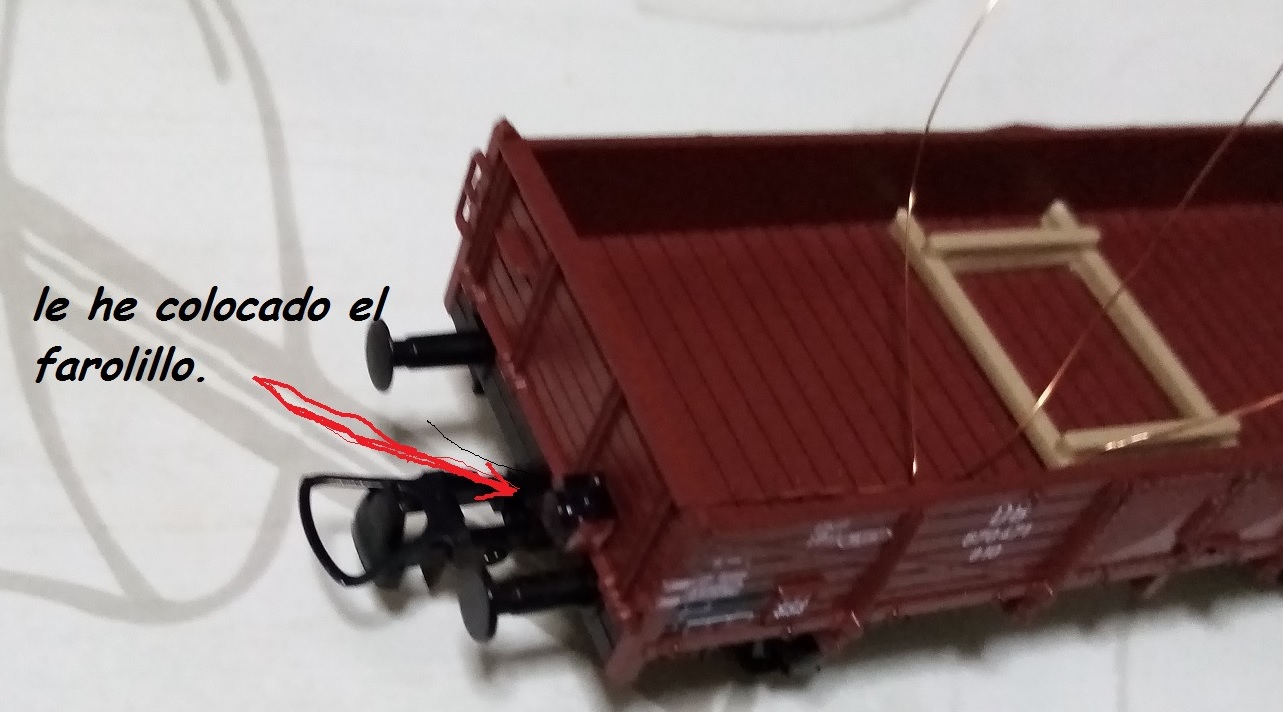

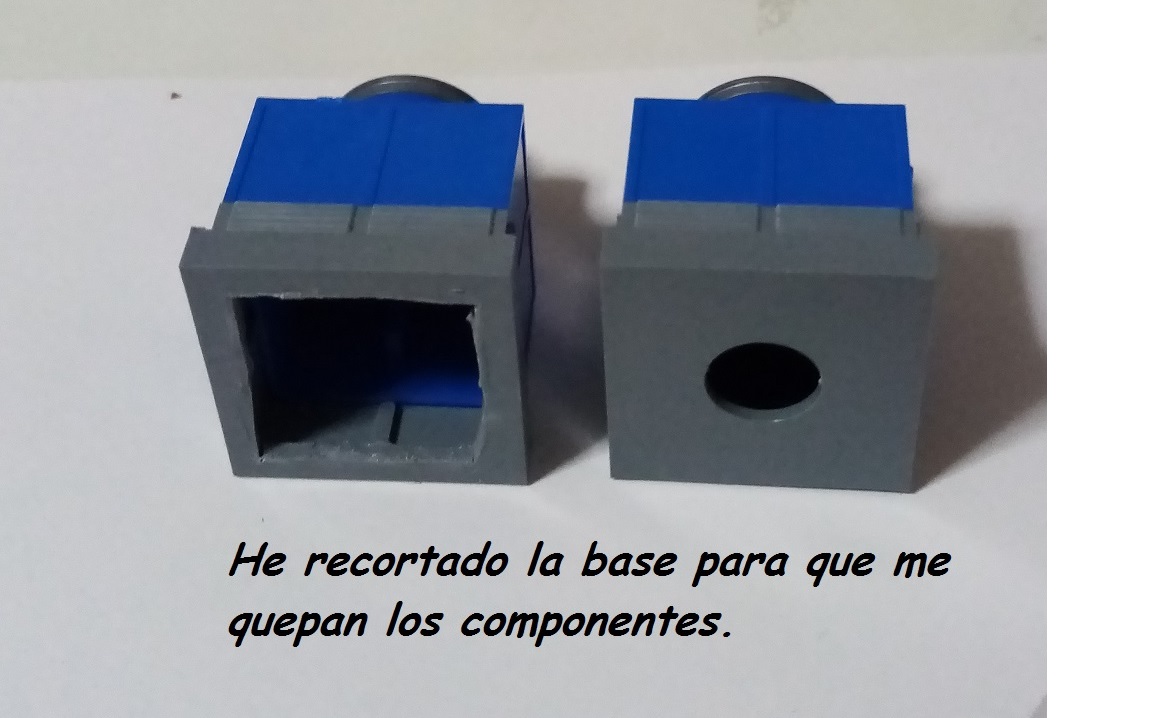

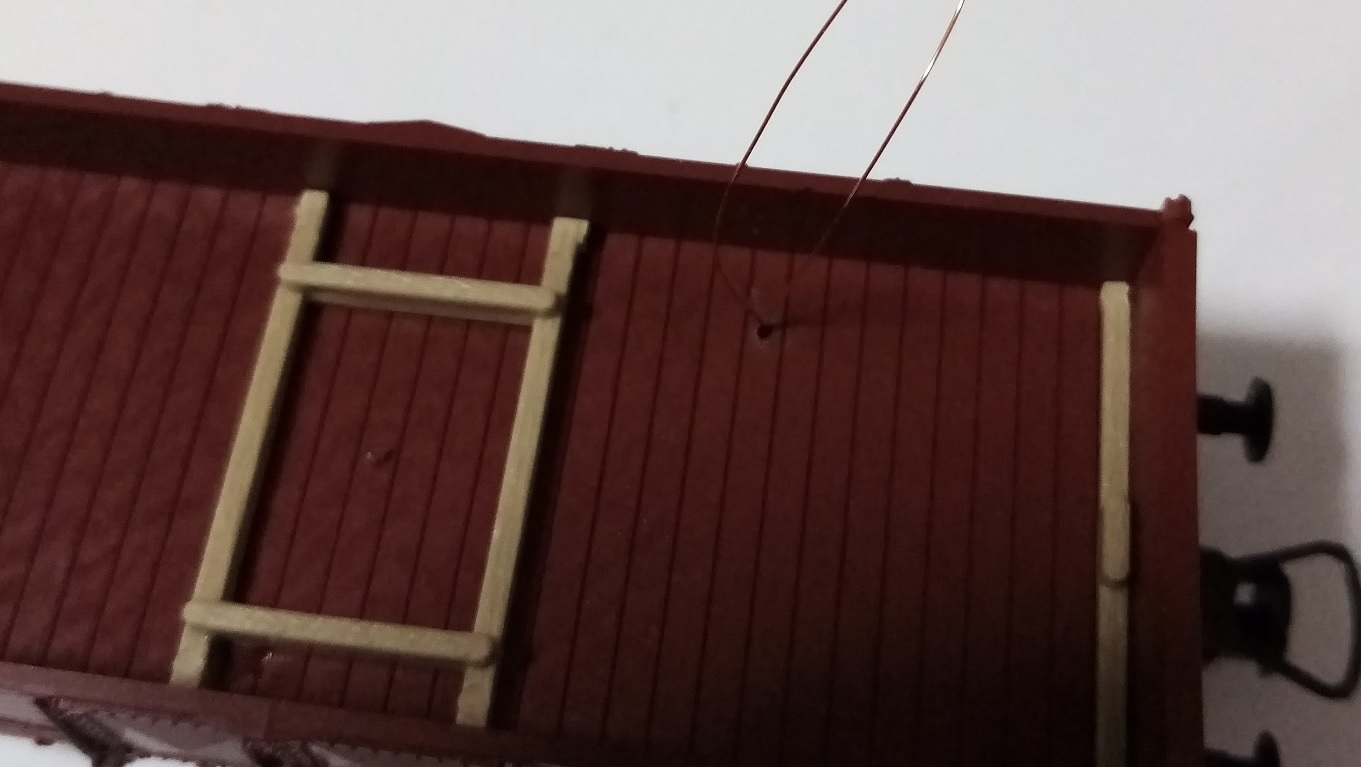

las pletinas son muy fácil de hacer y funcionan perfectamente, y sin más paso a como he puesto yo la luz de cola en este vagón.

Buen tutorial.

Muy bien solucionada la toma de corriente, tomo nota, gracias.

Hola.

Si necesitases que fuese intermitente, tienes el C.I. M-34 que puedes adquirir con varios niveles de frecuencia de encendido/apagado. El precio es superasequible.

http://www.shoptronica.com/led-intermit ... 32629.html

Te dejo ese enlace pero supongo que podrás encontrar mas tiendas.

Saludos.

Roberto.

Hola buenas, quiero cambiarle a un vagón que tiene una bombillita incandescente en cola, por leed, pero mi duda es la siguiente, el leed al tener polaridad, ademas de la resistencia para proteger el leed, ¿tendre que añadir algún componente mas para que luzca en ambos sentidos?, yo utilizo corriente continua, gracias antemano

Hola buenas, quiero cambiarle a un vagón que tiene una bombillita incandescente en cola, por leed, pero mi duda es la siguiente, el leed al tener polaridad, ademas de la resistencia para proteger el leed, ¿tendre que añadir algún componente mas para que luzca en ambos sentidos?, yo utilizo corriente continua, gracias antemano

¿Has leído los primeros mensajes de Eduardito?
Allí se explica la solución.

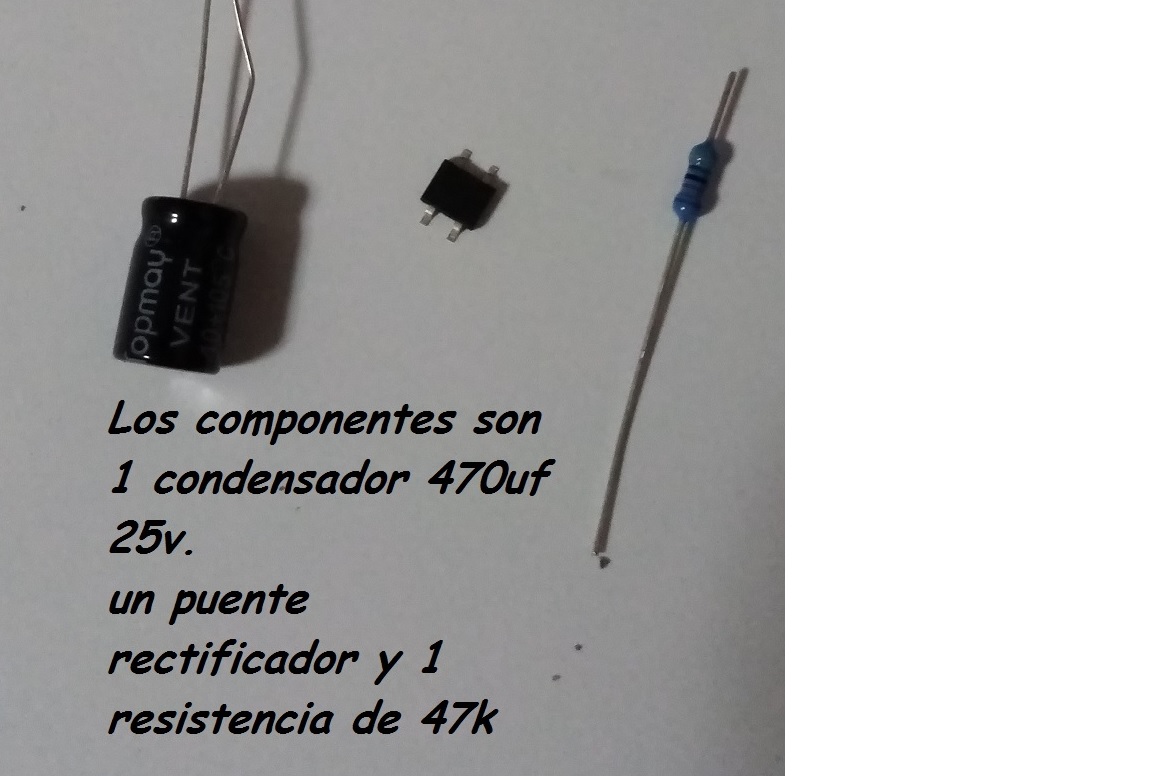

Necesitas un puente de diodos, un condensador de 470uf/25v y una resistencia de 47K.

Ok,Si si lo lei, pero pensaba que era para la captación en alterna, pues muchas gracias y perdón por mi ignoracia, estoy pez en esto

Yo pedí de estos hace unos días para el amigo que usa CC analógico. Aún no han llegado. No es que recomiende al vendedor solo es un ejemplo

https://www.ebay.es/itm/10pcs-DB107S-DF ... 0735176201

Los tengo pendientes de recoger de estos SMD y en formato DIL4 en el comercio local donde los encargué, pero con eso de la reclusión tendrán que esperar.

Hace un par de días me llegaron unos LED con terminación cilíndrica de 2mm de diámetro que suele ser el tamaño de los orificios en H0. 50 por 3$. Esos si han llegado.

Tambien me han llegado condensadores SMD cerámicos, el inconveniente es que son enanos pero hay pulguitas de esas de 220uF, con dos se hace un pulgón de 440uF. Cada vez hay menos sitio para meter las cosas.

JCTREN los tiene bicolor rojo/blanco con tres patas para cambio de sentido de la marcha

josenjoy escribió:

Ok,Si si lo lei, pero pensaba que era para la captación en alterna, pues muchas gracias y perdón por mi ignoracia, estoy pez en esto

Tambien en CC o digital. Si no se pone un puente para que luzca siempre, al menos en CC hay que poner un diodo para que luzca en un sentido de la marcha y para proteger el LED de tensión inversa.

javiermark escribió:

josenjoy escribió:

Ok,Si si lo lei, pero pensaba que era para la captación en alterna, pues muchas gracias y perdón por mi ignoracia, estoy pez en esto

Tambien en CC o digital. Si no se pone un puente para que luzca siempre, al menos en CC hay que poner un diodo para que luzca en un sentido de la marcha y para proteger el LED de tensión inversa.

Si se utiliza un diodo led, no es necesario ningun diodo de protección de tensión inversa, el propio diodo led aguanta nuestras tensiones sin perjudicarse. El diodo se pone cuando se utiliza lámpara de incandescencia para que solo se ilumine en una sola dirección

Pecetero escribió:

Si se utiliza un diodo led, no es necesario ningun diodo de protección de tensión inversa, el propio diodo led aguanta nuestras tensiones sin perjudicarse. El diodo se pone cuando se utiliza lámpara de incandescencia para que solo se ilumine en una sola dirección

Interesante, normalmente en la literatura al respecto hablan de menos de 5V en inversa para llegar a la tensión de ruptura por tensión inversa. Se ve que los chinos han mejorado el material. De todos modos yo siempre pongo un diodo de protección. Entre otras cosas porque con Märklin analógico hay picos de 28VCA que son mucho mas en CC, y como en los barcos: mas vale que zozobre que zofalte.

javiermark escribió:

Pecetero escribió:

Si se utiliza un diodo led, no es necesario ningun diodo de protección de tensión inversa, el propio diodo led aguanta nuestras tensiones sin perjudicarse. El diodo se pone cuando se utiliza lámpara de incandescencia para que solo se ilumine en una sola dirección

Interesante, normalmente en la literatura al respecto hablan de menos de 5V en inversa para llegar a la tensión de ruptura por tensión inversa. Se ve que los chinos han mejorado el material. De todos modos yo siempre pongo un diodo de protección. Entre otras cosas porque con Märklin analógico hay picos de 28VCA que son mucho mas en CC, y como en los barcos: mas vale que zozobre que zofalte.

Pues va a ser que tienes razón, me equivoqué con las tensiones inversas de los diodos normales.
Pido disculpas si he confundido a alguien.
Esto del confinamiento me está afectando.
