INDICADOR LED DE DESVIO

Hola foreros,necesito que me digais como hay que montar unos led en un panel de control en los desvios. Para que cuando pulses un pulsador se ncienda un led y cuando pulses el otro led y la aguja cambie de posicion e encienda otro led indicando hacia donde ha cambiado. Y tambien que material necesito. Se hace mediante reles o se puede puentear al motor del desvio?

Es muy fácil. Sñolo tienes que retener la posición del desvío mediante reles y llevar dos leds al panel.

Saludos.

te refieres a que tengo que conectar el motor del desvio y los leds al relé? me podrías poner algun esquema de como se conectaría? es que me da miedo hacer pruebas y que me pueda cargar el relé.

Muchas graciasssssss

Hay varias maneras de hacerlo, pero lo primero es saber si los desvios que tienes tienen final de carrera o no. También es interesante saber si los controlas en digital.
Te recomiendo esta página web http://www.wiringfordcc.com/switches.htm
Entra en Turnouts y control turnouts y verás ejemplos.

Los desvios son peco y los acciono con pulsadores.algo he visto en youtube y utilizan reles.

Ahhh y es analogica la alimentacion de los motores de los desvios.

O.k
¿Son insulfrog o electrofrog?

Sí debajo de las bobinas no tienes nada, lo mejor es colocar un artículo con la ref. PL 13 de peco. Vale 4,5 euros y actúa como unos finales de carrera que te indican en que posición está el desvio. En Google imágenes pon pl 13 y te saldrán ejemplos de conexión.

Hola a todos,
Como dice el compañero Julio con un chisme de Peco que se llama PL-13 puedes hacer lo que quieres, NO necesitas reles ni nada adicional a esto, es mas simple de lo que te imaginas.
El PL-13 se pone inmediatamente debajo en el mismo motor de Peco pegado con un pelin de cianocrilato o un pegamento exposidico, al moverse la varilla del motor mueve también el PL-13; puedes indicar en panel la señalización que quieres y además con estas conexiones polarizar el corazón del desvío.

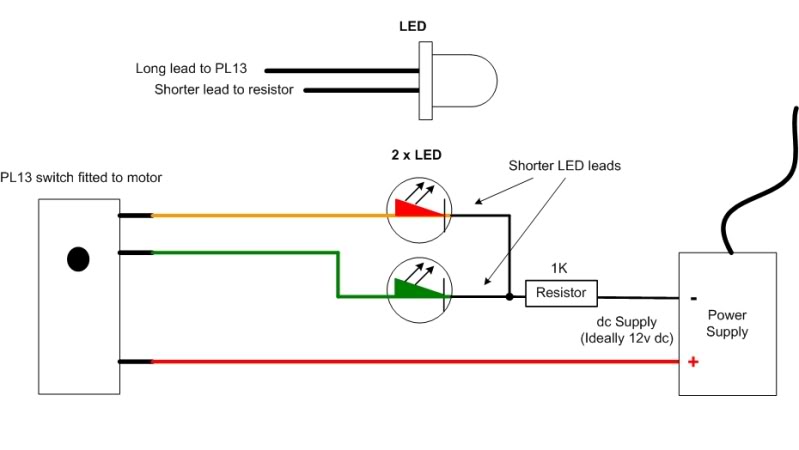

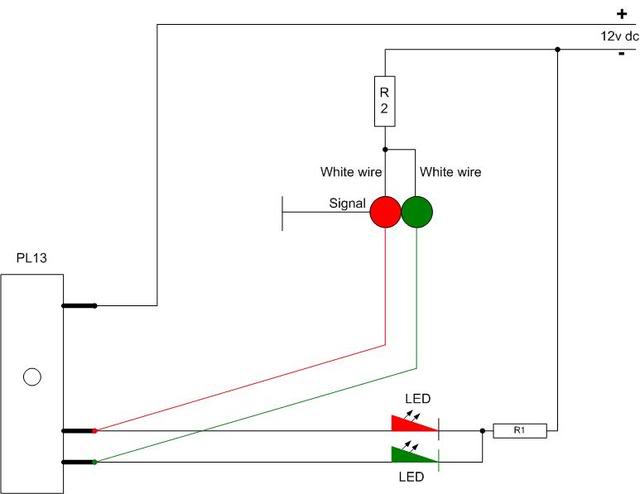

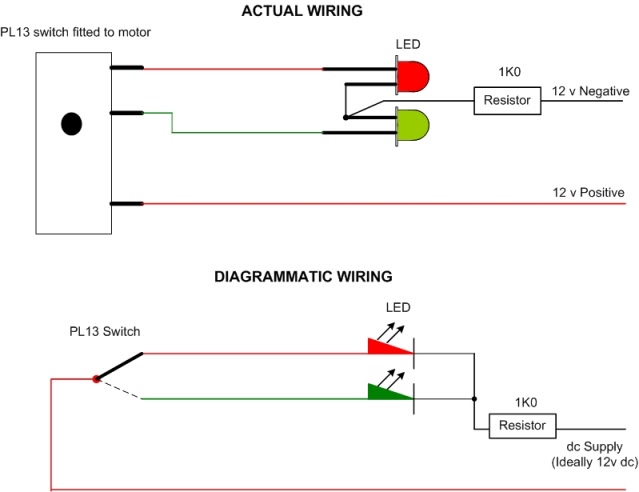

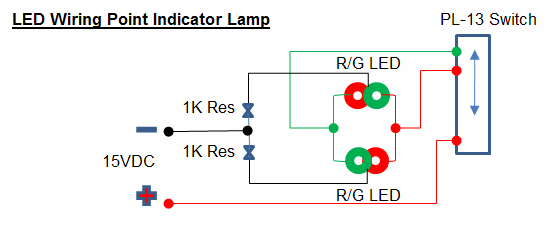

Aquí tiene varios ejemplos de cómo se conecta para tener los Led´s en panel.
Si te fijas un poco al fin y al cabo es lo mismo en todos los esquemas:





Un saludo, Angel

Muxisimas gracias a todos por la ayuda. Ahora si lo tengo claro.de todas maneras cn reles tambn se podria no? Es que desde el insti no he vuelto a tocar ningun rele.

Manu,
es que con un rele te va a salir más caro y encima con más cables.
Si te gusta flagelarte te digo como es con un rele.........

Un saludo, Angel

Muy buenas. Yo estoy muy interesado en este tema. Quiero hacerlo en analógico pero controlando unos desvíos con servos con el decoder edu Switch pilot. La idea es pulsar el botón, entonces moverá el servo y que se me quede un led dependiendo de la posición del servo encendido en rojo o verde. ¿Como se puede hacer??

Muchas gracias.

Saludos,
Mario

Xicooooos el PL.13 lo puedo alimentar desde los bornes del motor verdad??

No.
En las bobinas del desvío te llegara una tensión momentánea de los pulsadores, y tu necesitas una tensión fija para alimentar los leds continuamente.

Mariochi, para tu switch servo esu hay una extensión con la ref 51801, con la que podrás " iluminar" tu TCO

Precisamente lo tengo pero no se como debo hacerlo. ¿Me podéis ayudar?
Muchas gracias

Bueno, yo tengo estos dos esquemas para agujas motorizadas y movidas en analógico tanto con contacto de fin de carrera como sin él.

Los saqué de la WEB y que me disculpen por no mencionarles pero no se quienes son.

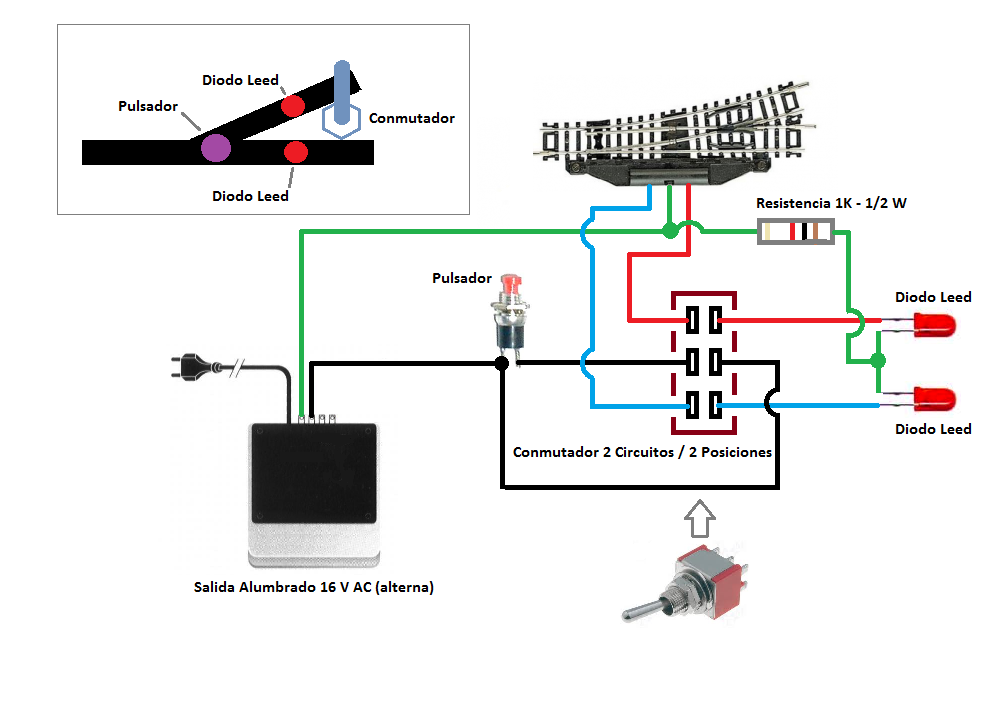

Con fin de carrera:

Desvíos con carrera final en analógico.jpg (46.67 KiB) Visto 3385 veces

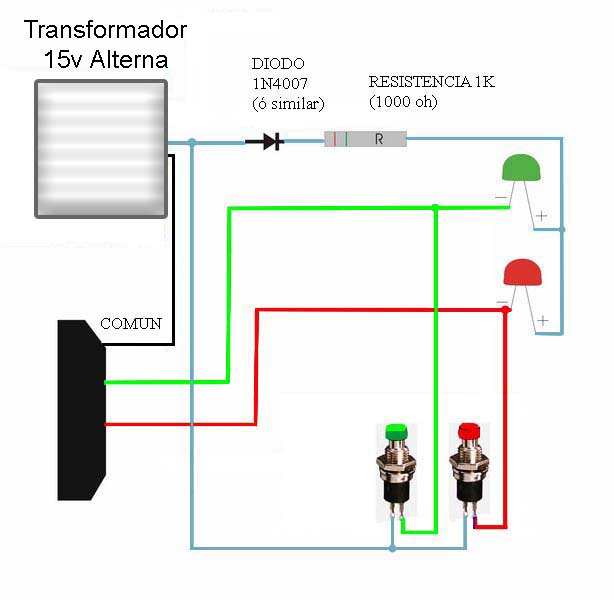

Sin fin de carrera:

Sí, pero este último esquema hay que cogerlo con pinzas, porque una vez que cambies el conmutador te cambiará el led, pero si se te olvida de darle al pulsador, tendrás una posición falsa del estado de este.

Buenas tardes. Y con el switch pilot extension ¿ como sería?

mariochi, siento no poder ayudarte ya que el mundo de Esu no lo domino, pero creo que ese módulo se conecta sin cables en el lateral izquierdo del decoder para servo. Luego tendrías que conectar los leds en las salidas de rele libre de potencial, donde lo lógico es que cuando actue el servo 1 se cambien el relé 1 o algo así. Desconozco si hay que tocar variables o es plug and play. A ver si los Esus-boys que hay por aquí nos pueden dar mas lucidez.
