Digitalizar Alaris Lima

Gracias Alfredo "fantito". Mañana hago la foto del otro lado de la placa y me sacas de dudas.
Un saludo

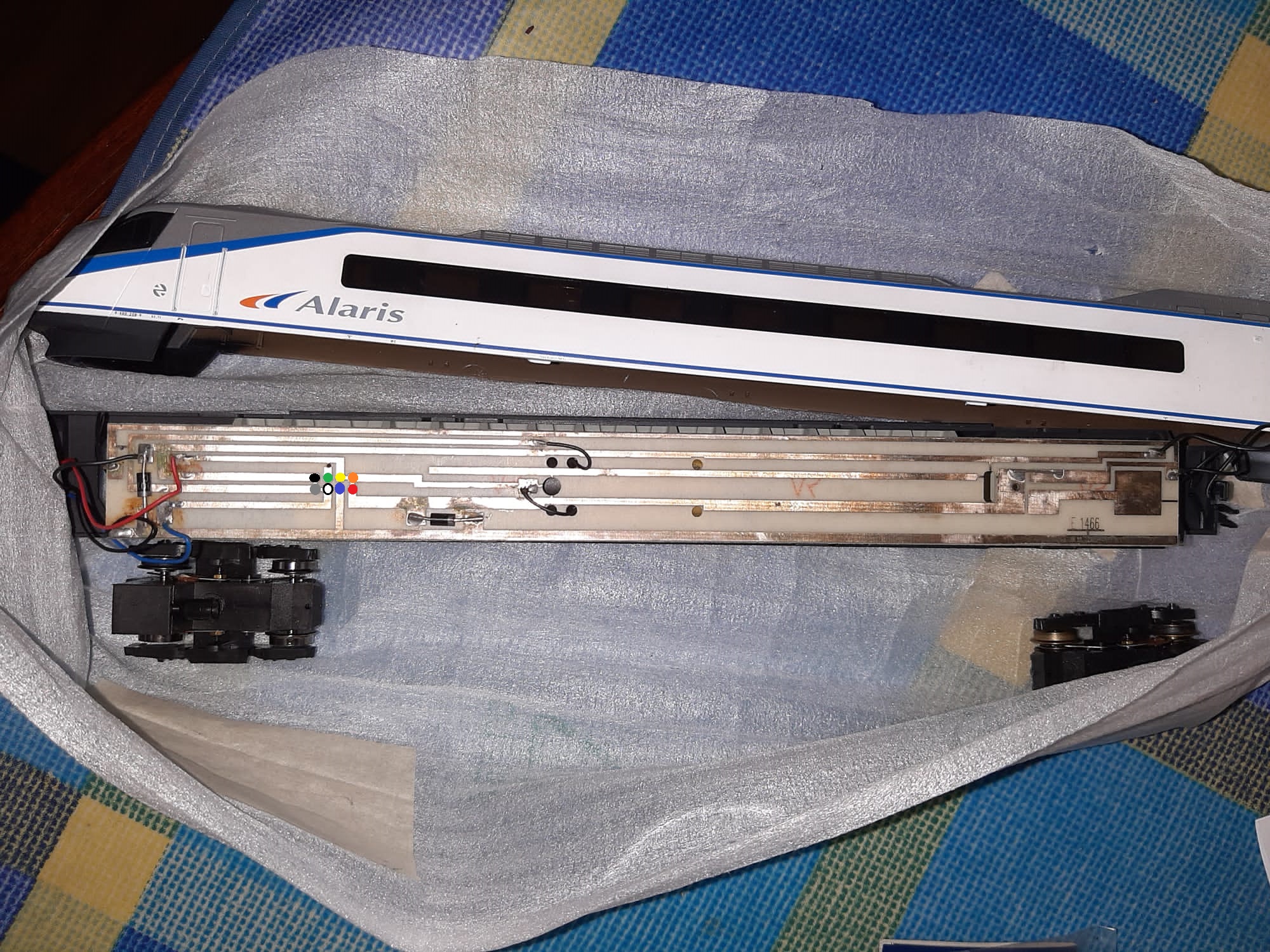

Esta es la parte de abajo del pcb o placa del Alaris de Lima

Esta es la placa de la locomotora dummy. Creo que va pegada a los anclajes negros.

¿Sería mejor cambiar la placa de la locomotora con motor para digitalizarla y mediante cableado o conexiones llevarlo por todo el automotor y recoger la corriente de todas las ruedas?

Un saludo y gracias.

everio escribió:

Gracias Alfredo "fantito". Mañana hago la foto del otro lado de la placa y me sacas de dudas.
Un saludo

Si no muestras esta foto, poco más puedo ayudarte.


Creo que es este.

Fantito escribió:

everio escribió:

Gracias Alfredo "fantito". Mañana hago la foto del otro lado de la placa y me sacas de dudas.
Un saludo

Si no muestras esta foto, poco más puedo ayudarte.

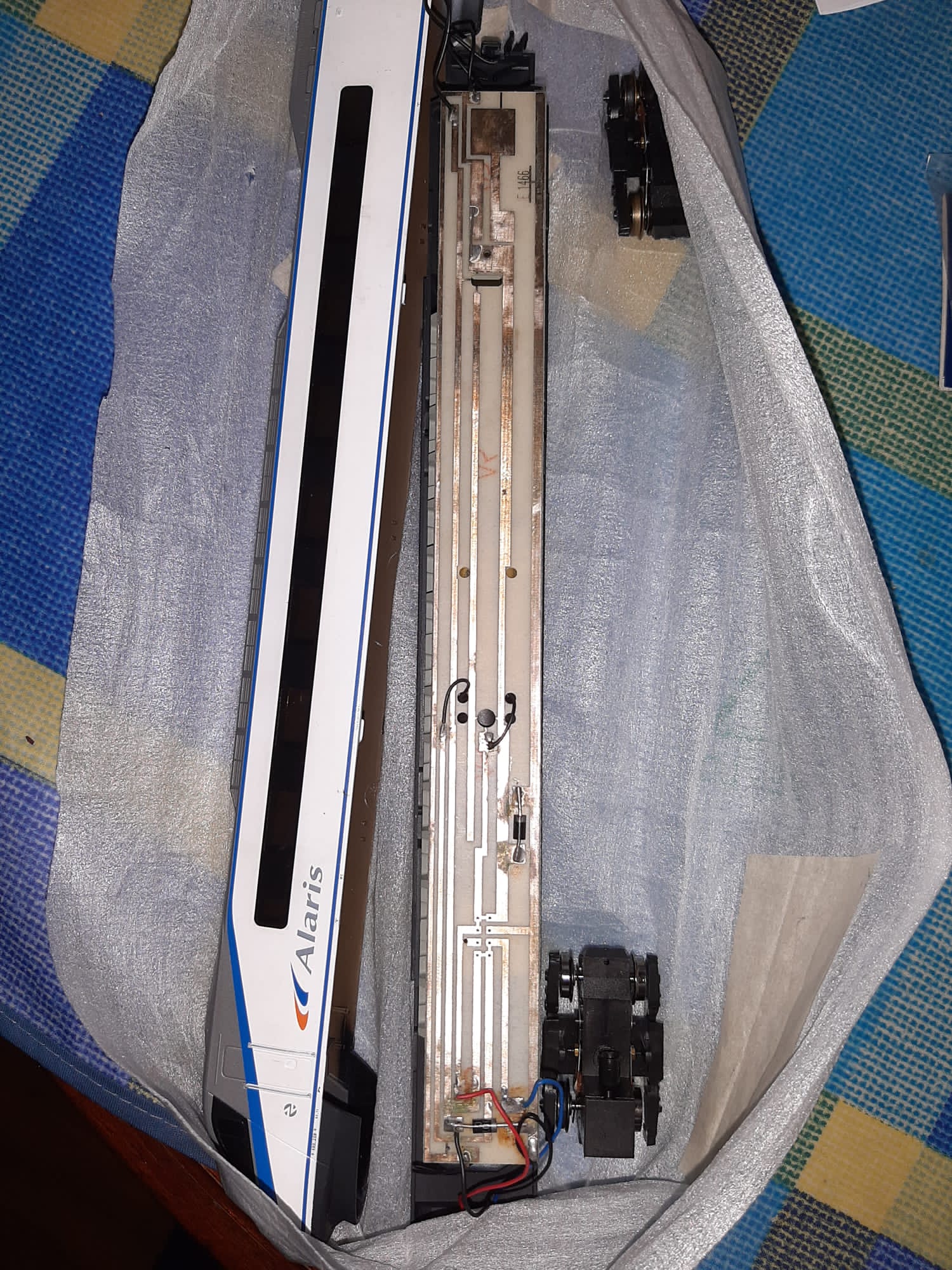

Es esta foto. ¿no?

La otra cara de la placa!!!!

Fantito escribió:

La otra cara de la placa!!!!

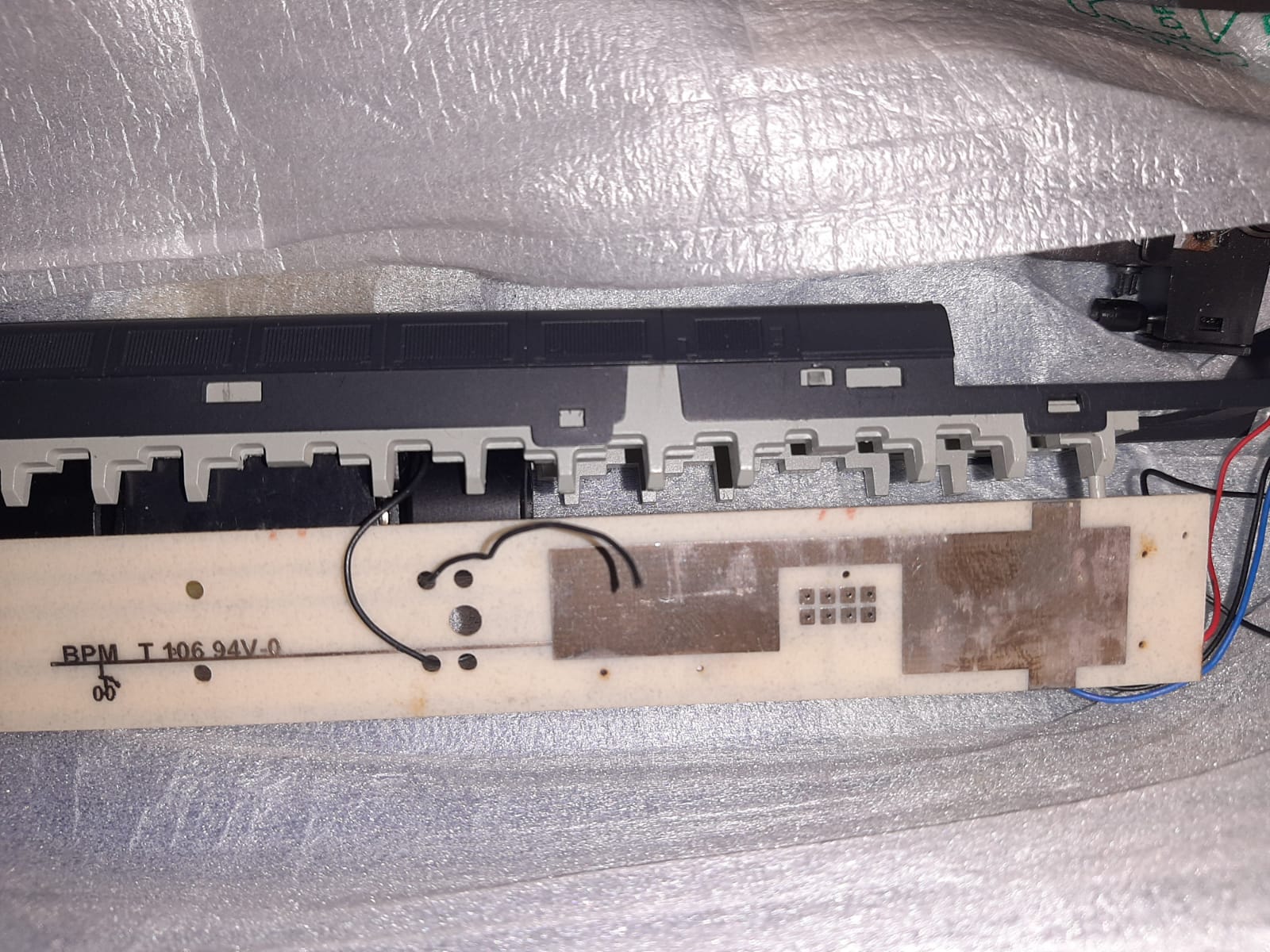

Lo siento, me equivoqué de lado.
Gracias y un saludo.

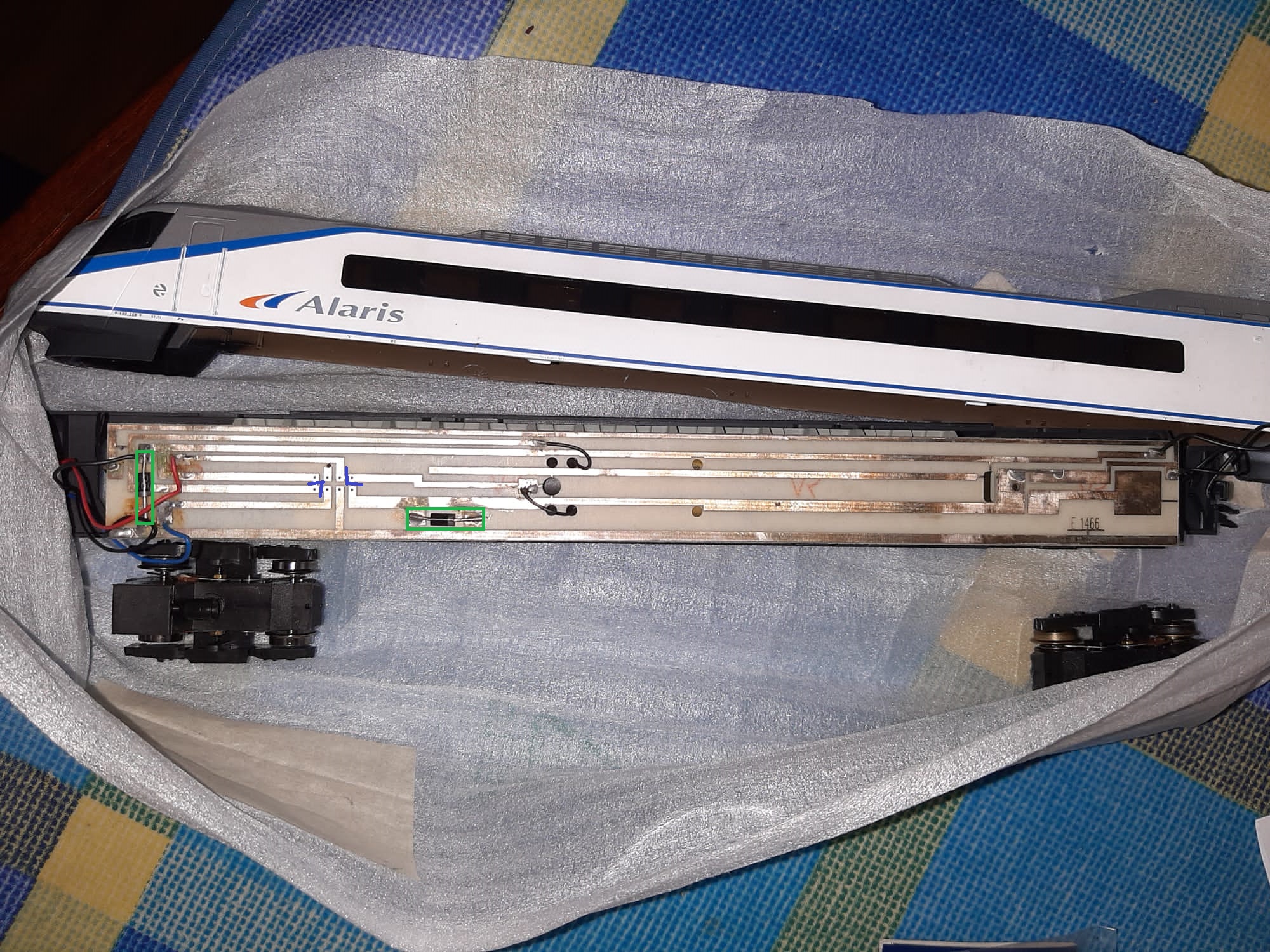

En azul, los cortes que hay que realizar.

En verde los elementos que hay que retirar.

Posición de los cables de un decoder de pines.

Alfred muchas gracias, cuenta con el café. Las resistencias que retiró ¿las puenteo?
Saludos

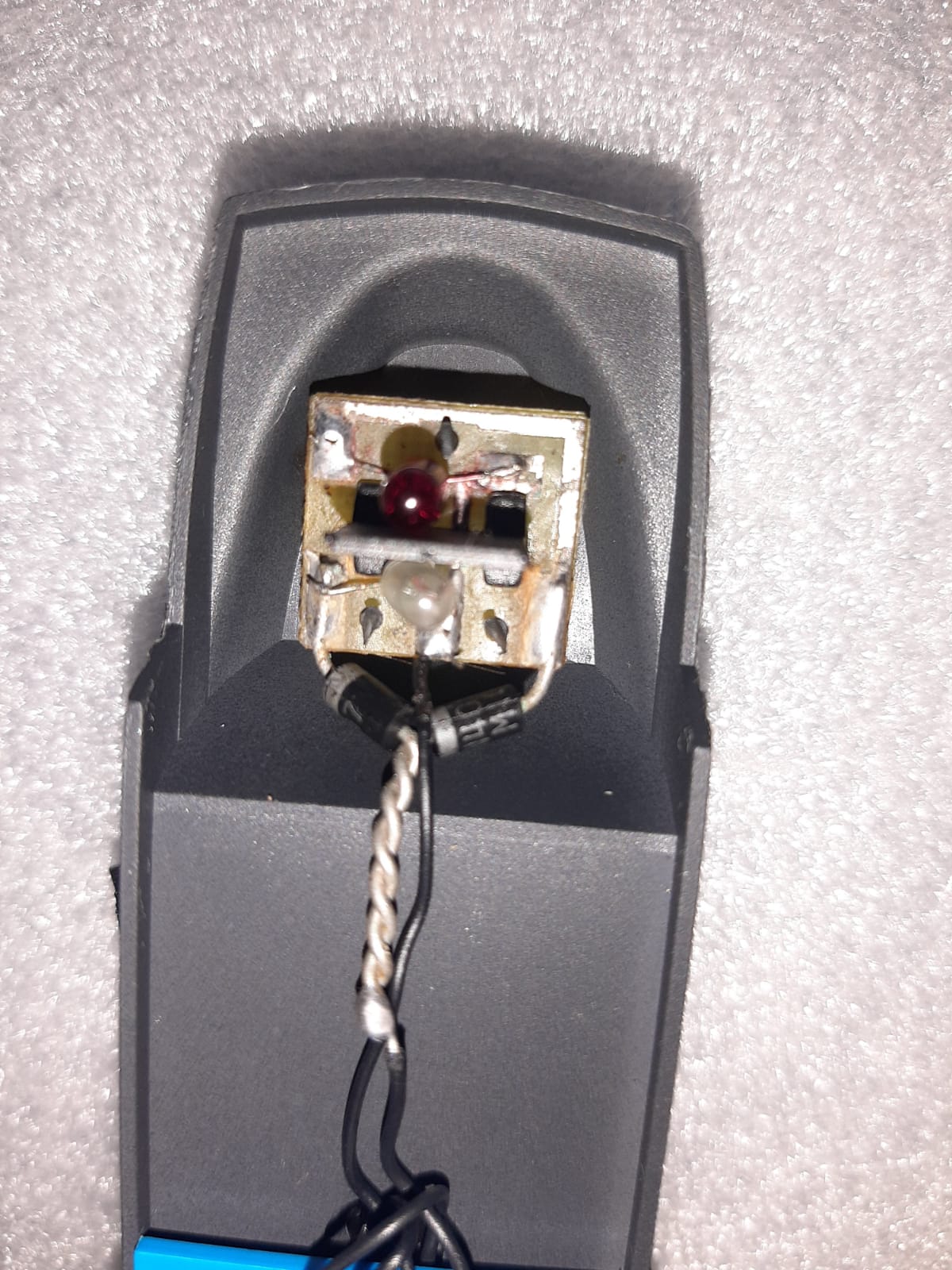

¿Aquí no tengo que hacer nada? No lo he despegado. ¿Puedo cambiarlo por leds? Gracias de nuevo

No, solo retirar las del coche motor.

En el coche cabina hay que proceder de otra manera, lo mejor es pones un decóder de funciones, uno pequeño de cables sirve.

Fantito escribió:

No, solo retirar las del coche motor.

En el coche cabina hay que proceder de otra manera, lo mejor es pones un decóder de funciones, uno pequeño de cables sirve.

Gracias

Para digitalizar el coche cabina con un decóder de funciones pequeño con cables es muy fácil.
Quitamos los dos diodos. Donde se unían los diodos con las luces conectamos los cables blanco a la luz roja y el cable amarillo a la luz blanca.
El cable común a ambas bombillas se deja igual.
Los cables Negro y Rojo del decoder se conectan cada uno a las tomas de corriente de las ruedas de manera que el rojo se conecte a las ruedas derechas según el sentido normal de la marcha. El común de las luces no importa si está conectado al Negro o al Rojo.

Fantito escribió:

Para digitalizar el coche cabina con un decóder de funciones pequeño con cables es muy fácil.
Quitamos los dos diodos. Donde se unían los diodos con las luces conectamos los cables blanco a la luz roja y el cable amarillo a la luz blanca.
El cable común a ambas bombillas se deja igual.
Los cables Negro y Rojo del decoder se conectan cada uno a las tomas de corriente de las ruedas de manera que el rojo se conecte a las ruedas derechas según el sentido normal de la marcha. El común de las luces no importa si está conectado al Negro o al Rojo.

Alfredo gracias por todo.
Saludos
