El esquema para conectar un semáforo de tres luces es el siguiente:
Tenemos que poner dos conmutadores de un circuito en serie. Con el primer conmutador alternamos de Rojo a Otro. Con el segundo conmutador alternamos entre Ámbar y Verde.
Si queremos que además tenga incidencia en la circulación de trenes, el primer conmutador ha de ser de Dos Circuitos, usando el segundo circuito para alimentar la via, o no, según alternamos la luz Roja u Otra.
Si crees que te he servido de ayuda, puedes invitarme a un café alfredpuro (a) telefonica .net
Desconectado Mensajes: 115 Registrado: 02 Abr 2018 21:49
Sois geniales A ver, rizando el rizo! seria posible dos semaforos que funcionen a la par pero invertidos con un solo interruptor? Es decir cuando un esta en rojo el otro en verde. Supongo que podria conectar los cable rojo/verde de diferentes semaforos en un mismo terminal Gracias !!
Desconectado Mensajes: 1095 Ubicación: Madrid Registrado: 31 Mar 2010 13:01
dvdtren escribió:
A ver, rizando el rizo! seria posible dos semaforos que funcionen a la par pero invertidos con un solo interruptor? Es decir cuando un esta en rojo el otro en verde. Supongo que podria conectar los cable rojo/verde de diferentes semaforos en un mismo terminal

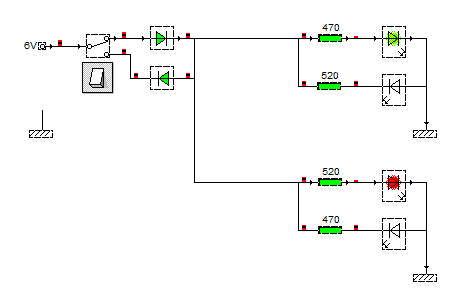

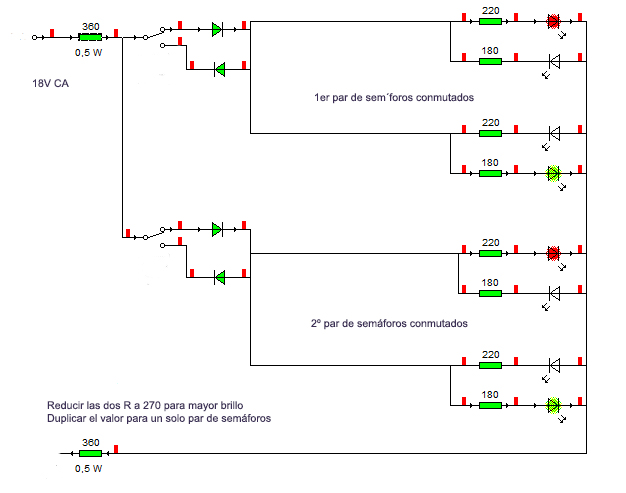

Con alterna es de lo más fácil ahorrando incluso un cable. He puesto este ejemplo con 6V alterna porque cuanto más bajo es el voltaje menor es la potencia disipada y para no superar la corriente inversa que soporta el LED apagado. Pero 12V se pueden reducir a 6 tomando el punto intermedio entre dos resistencias. Contando con que son LEDs resultarían 6mA aprox. que basta para que un semáforo no parezca una farola, como alguien ha escrito. También se puede hacer con lámparas de filamento al voltaje de las lámparas, sustituyendo resistencia+LED por lámpara+ diodo. Saludos
Desconectado Mensajes: 147 Registrado: 26 Feb 2016 20:17

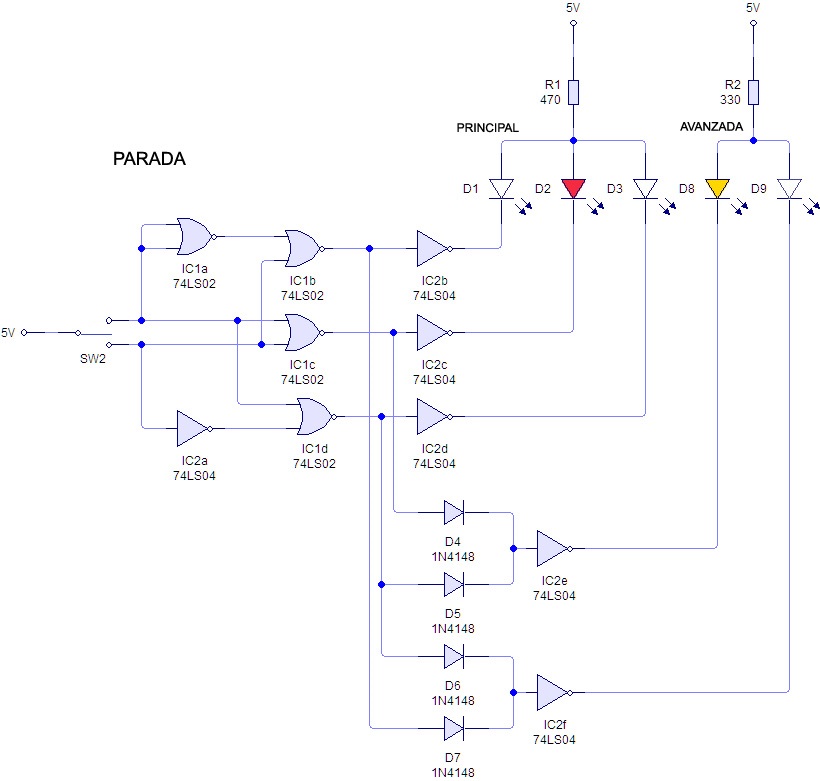

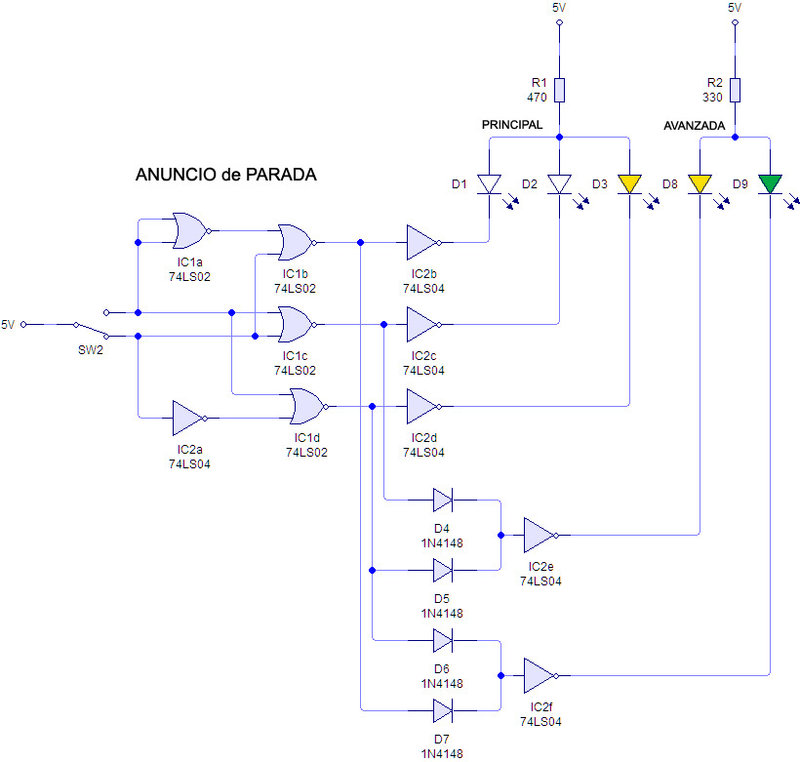

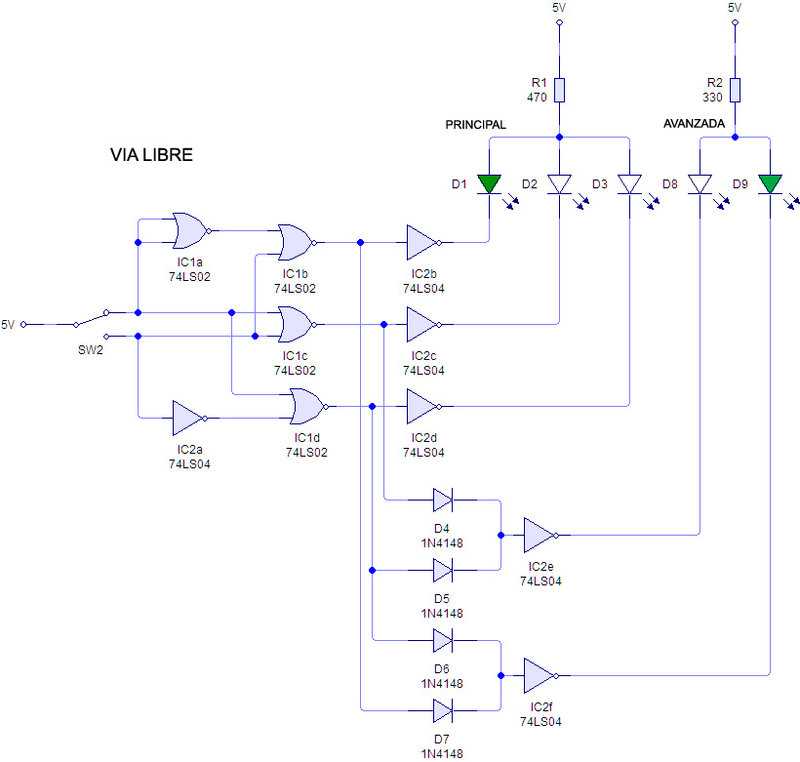

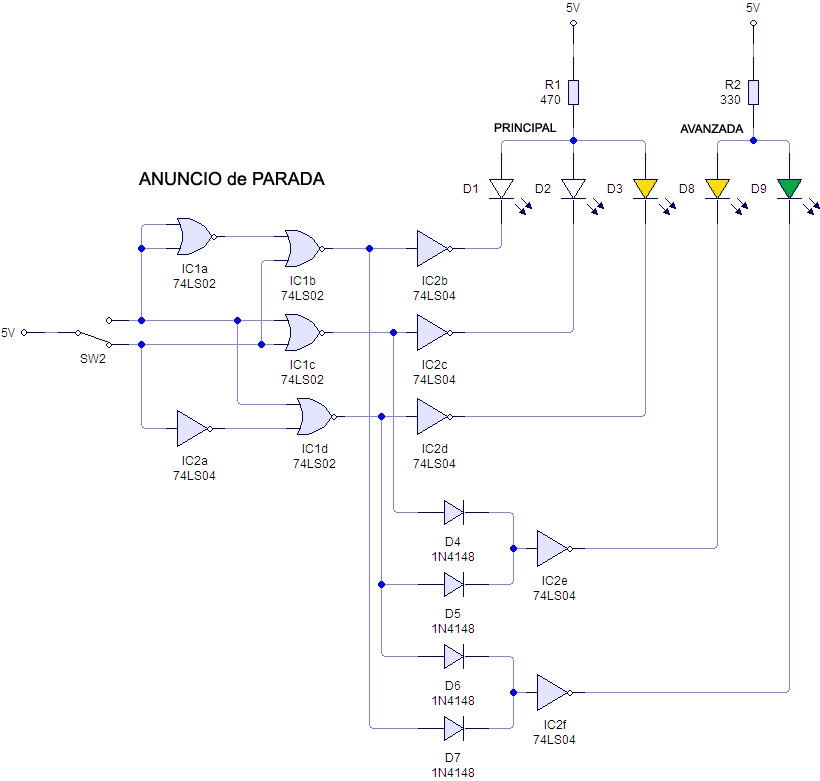

Por si a alguien le puede resultar de interés, éste es el esquema que utilizaba yo en los míos :
- semáforo principal de 3 luces, más - semáforo avanzado de 2 luces.
Se tiene que alimentar a +5V, y emplea únicamente un interruptor de 1 circuito, con neutro central. Los semáforos son a base de LEDs, conectados en ánodo común (cómo los Mafen).
Desconectado Mensajes: 115 Registrado: 02 Abr 2018 21:49
Hola a todos,
Hoy he ido a comprar los interruptores, y la verdad que esto no tiene fin He descubierto los LED's de 3mm para el pupitre tanto en monocolor como en bicolor rojo/verde
Partiendo de estos dos esquemas (reitero en daros las gracias a todos) cuales me aconsejais, los monocolor o los bicolor. Y, como se conectarias a los interruptores para que me representaran el color que está encendido en el semàforo de la maqueta.
Gracias

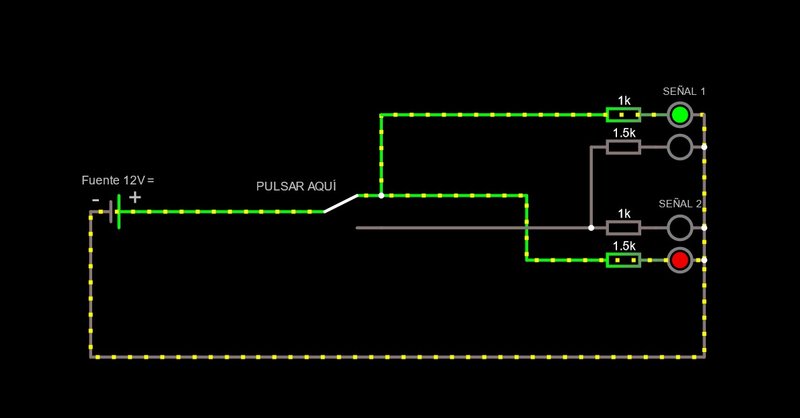

Dos semáforos combinados:

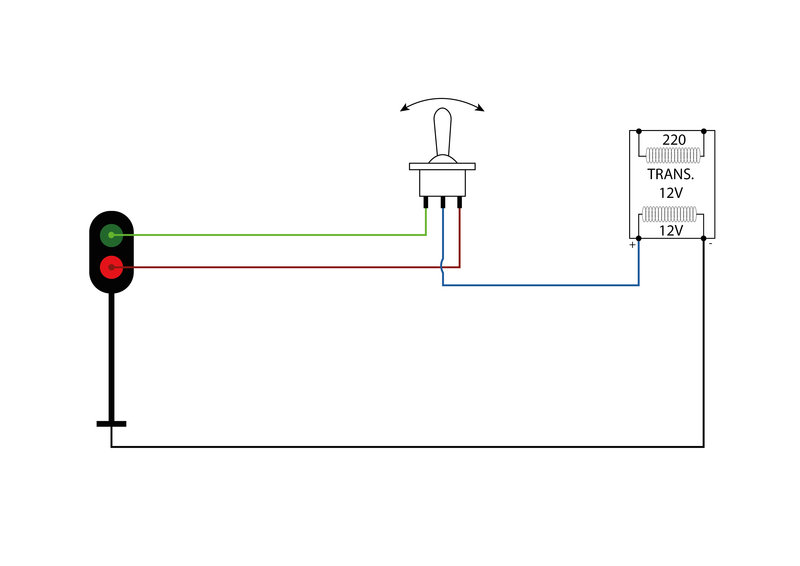

Un semáforo simple:
