Esquema para que un LED funcione con cualquier polaridad

mascarat escribió:

Buenas tardes:

A ver si alguien puede ilustrarme sobre cómo hacer que un LED luzca independientemente de la polaridad que reciba. Creo recordar que con cuatro diodos dispuestos convenientemente se puede hacer. Me interesar la disposición de los diodos y si es posible la referencia de diodos más pequeños que puedo emplear, o si existe algún elemeto que ya tenga hecho este esquema para economizar espacio.

Saludos.

Puente de diodos, busca en la red

Y por que no un puente rectificador¿?

A ver si te vale este esquema:

http://www.citfem.es/Dibujo.bmp

A y B son las entradas digitales.
Los diodos son 1n4148 (4007 o similar).

cisterna escribió:

Y por que no un puente rectificador¿?

Eso queria decir

Hola a todos,
Un diodo Led tiene dos patillas, una es el anodo y la otra el catodo, si le ponemos el positivo en el anodo y el negativo en el catodo lucira exactamente igual que si invertimos los polos de la alimentacion de Alterna.
No tienen positivo y ni negativo a la hora de alimentarlos con corriente Alterna, les da igual.

Lo que influye en que luzcan mas o menos son los Ohmios de la resistencia que se les ponga en uno de sus polos.
Solo hay que calcular bien la resistencia adecuada para que luzcan correctamente.

Aqui dos buenos articulos sobre como conectar los Led, aunque estan en aleman, los esquemas son mas que suficientes para entenderlo:

http://www.christian-luetgens.de/eisenb ... tungen.htm

http://www.leds-and-more.de/catalog/sup ... 36e345deb1

Aqui tenemos dos buenos calculadores de resistencias para los LED:

http://www.ledsinternational.com/espanol/descargas.htm

http://www.ledtuning.nl/index_site.php? ... culator_NL

Un saludo, Angel

Hola a todos.

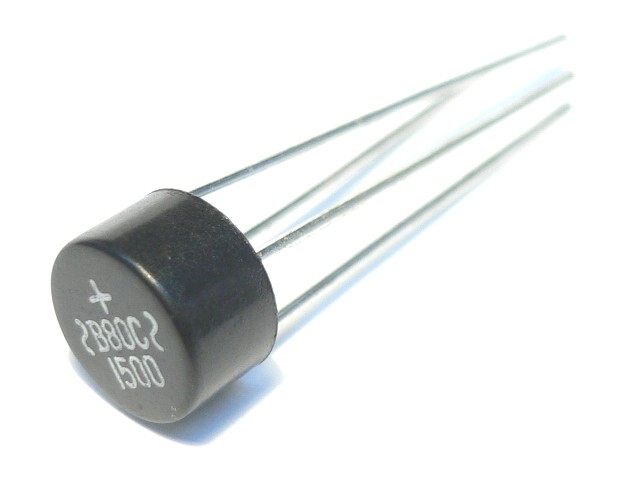

Como te han comentado con un puente rectificador de onda completa lo tienes solucionado, tiene 4 patillas, una positivo, una negativo y 2 que tienen el mismo simbolo (significa alterna). Bien pues la patilla + al anodo del diodo y la patilla - del rectificador al catodo (el catodo se distingue del anodo porque tiene un rebaje en ese lado). Y muy importante, una resistencia limitadora colocada en serie con el diodo led, dependiendo de la tension que vayamos a meterle al conjunto (Ley de Ohm, Resistencia(R)=Tension(V) / Intensidad (I), si alimentamos a 12V y teniendo en cuenta la corriente que nos circula por el Led son 15mA tenemos que R = 12V/15mA, R = 12V/0.015A = 800 Ohmios). Se me olvidaba, en el puente rectificador
En el dibujo faltaria el puente rectificador, las 2 patillas de alterna van a la fuente de alimentacion con la que va a alimentar al conjunto y el positivo y negativo del puente van a sus respectivos positivo y negativo que hay dibujado.


Un saludo.

Perdon, se me ha duplicado

V

Vamos a ver......

OrBahn escribió:

Un diodo led le da igual si lo alimentamos el positivo por el anodo o por el catodo.
Para los que nos se han enterado de nada sobre la frase anterior:
Un diodo Led tiene dos patillas, una es el anodo y la otra el catodo, si le ponemos el positivo en el anodo y el negativo en el catodo lucira exactamente igual que si invertimos los polos de la alimentacion.
No tienen positivo y ni negativo a la hora de alimentarlos, les da igual.

Cuando un ignorante comete un error al hablar o al escribir, lleva a los neófitos en el tema a cometer errores involuntarios que terminan llevando a la persona que pregunta a la continua ignorancia y/o locura, planteándose: "Qué es lo que estoy haciendo mal ?".

Por suerte, hay siempre personas que corrigen al primero que erró.

OrBahn ha debido de montar muchos diodos led.

Hola de nuevo,
Gracias a Furdex y a Alfredo por advertir el detalle mal explicado de mi mensaje anterior.
Me obsesione con el titulo del hilo “ funcione con cualquier polaridad “ y pensé inmediatamente en la corriente Alterna, lo escribí tan rápido que me falto la palabrita de Alterna para que fuera correcto.

De todas maneras lo que quería con esto es hacer hincapié que porque invirtamos los polos en Alterna no es la culpa de que luzca mas o menos, si no de la elección de la resistencia correcta.

Os pido mil perdones por el gazapo. Ya esta corregido.

Un saludo, Angel

Un LED alimentado directamente en alterna no tiene problemas de luminosidad, pero tiene un parpadeo realmente muy molesto, por esto se intercala un puente rectificador (céntimos vale) para evitar ese molesto parpadeo.

Pero como el compañero Mascarat (un abrazo) nos pregunta para que "luzca independientemente de la polaridad que reciba", creo que introducir el término "Alterna" sin explicar puede inducir a cierto error.

La corriente alterna es aquella que cambia de polaridad 50 veces por segundo (en Europa occidental), por lo que cualquier explicación sobre corriente alterna sirve para aplicar a toda corriente que cambie de polaridad sea cual sea su frecuencia del cambio.

Es decir, pon un puente de diodos o puente rectificador, es lo mismo.

Hola a todos.

Ya comentaras, fotos incluidas , como te ha ido la iluminacion del automotor. Y no te preocupes, aqui estamos para resolver dudas, tu pregunta las que quieras.

Un saludo.
