DECODER ROCO 10732

Tengo un decoder ROCO 10732 y necesito el plano de conexiones. Tiene 9 cables, de ellos 8 van a la clavija NEM y uno (el violeta) está sin conectar.
¿Este cable violeta es la función auxiliar?
Puede alguien colgar el plano de conexiones o manual.
gracias y un saludo

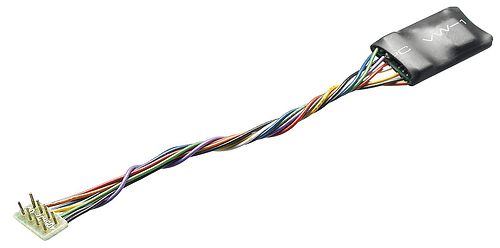

Adjunto fotografia

Afirmativo, el cable violeta es la función AUX2, que se activa con F2. El esquema depende del uso que le quieras dar, lo más usual es para el fumígero, en cuyo caso el otro extremo del fumígero debes soldarlo al pin de la clavija NEM donde acaba el cable azul (retorno de funciones).

Saludos,

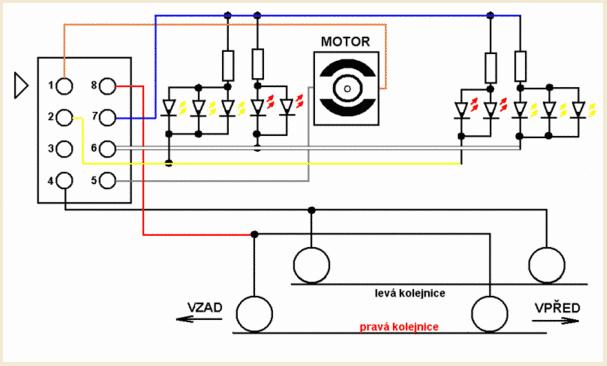

Mira estas imágenes

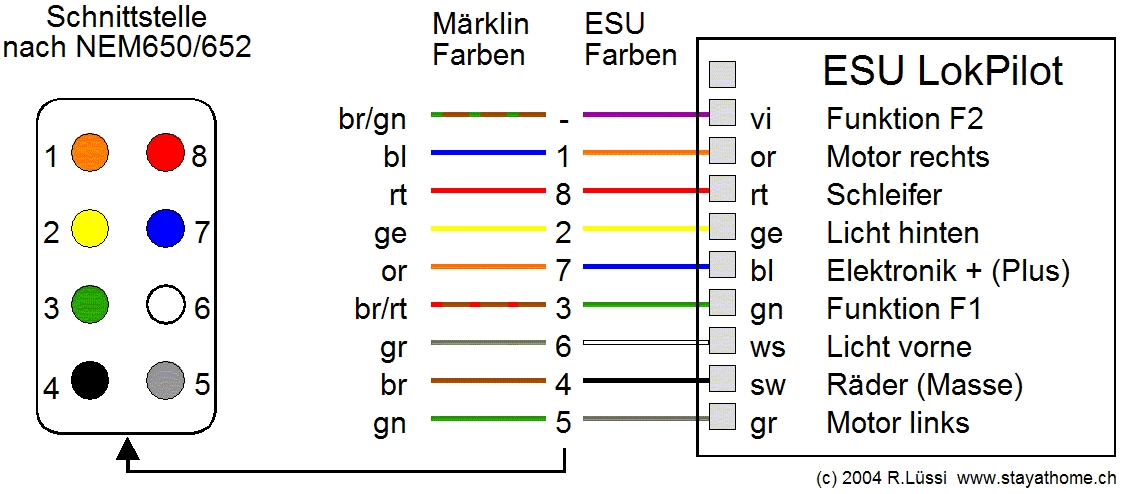

NEM 652 conexion.JPG (29.43 KiB) Visto 705 veces

La función F 1 es el cable verde del conector en tanto que el violeta es una función auxiliar (F2). En ambos casos el retorno es por el cable azul.

Aquí tienes el manual de este Decoder.
Supongo que te vendrá bien para ver los valores de las CV.
Espero que te sirva.
Saludos.

Muchas gracias por toda la información dada.
He leído en alguna página web que este decoder es similar al ESU 50600 y al Uhlenbrock 76420. Y también que es posible sacarle las funciones F3 y F4, pero habría que activarlas mediante unos transistores de potencia.
¿Alguien sabe como activar estas funciones o alguna página donde lo expliquen?
Gracias y un saludo

Sobre esto de activar las funciones AUX3 y AUX4, había un hilo, pero no quedaba claro, por lo menos yo me cargue un decoder al intentar sacarle las funciones.
Saludos
