Buenos Dias,
He buscado en el foro algun post similar pero no he encontrado nada asi que, pido disculpa de antemano por si acaso ya hay algo pero lo he pasado por alto.
Os cuento: Acabo de comprar 2 pupitres impolutos de Electrotren Ref. 222 (azules con pulsadores verdes y rojos). Lleva 4 conectores tipo banana (2 rojos y 2 verdes) y 4 pulsadores (2 parejas rojo - verde) que son independientemente.
Mi pregunta es la siguiente: con un solo puputre se puede manejar 2 desvios ? una pareja rojo - verde moveria el desvio 1 y la otra pareja rojo - verde moveria el desvio 2 ? Tambien me ha dicho el chico que cree que las posicion de los cables tiene polaridad ¿lo sabeis alguno si esto es cierto?

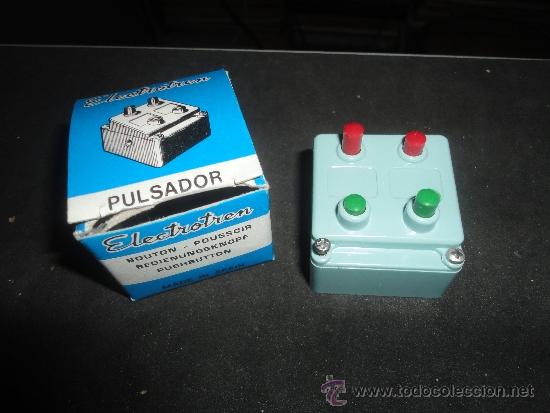

Adjunto fotografias del Pupitren.
Un saludo y muchas gracias de antemano.
Índice general ‹ Foros ‹ Digital, Electricidad e Informática ‹ conectar pupitre desvios ELECTROTREN 222
04 May 2013 13:59
06 May 2013 21:03
12 May 2013 19:04
conectar pupitre desvios ELECTROTREN 222
Moderador: 241-2001
3 mensajes
• Página 1 de 1
04 May 2013 13:59
- Adjuntos
-
- ElectroTren_01.jpg (30.02 KiB) Visto 653 veces
-
- ElectroTren_02.jpg (6.36 KiB) Visto 653 veces
06 May 2013 21:03
En principio, aunque no conozco ese mecanismo, supongo que se comportará como cualquier otro del mismo tipo.
Debe valer para una pareja de agujas.
Conectas el hilo que pone la aguja en posición desvío al conector rojo y el que pone la aguja en posición recta al conector verde. Igual con los conectores del otro lado para el segundo desvío.
De la conexión lateral que debe tener el mecanismo sacas otro hilo a uno de los bornes de corriente alterna del transformador.
Los hilos comunes de ambos desvíos los conectas al otro borne de la salida de corriente alterna del transformador.
Una vez conectados, cuando pulses el botón rojo de una pareja, el desvío se pondrá en posición desviada y cuando pulses el verde, en posición recta. Si ocurre al revés, inviertes los hilos en cada pareja de conectores.
Ojo, si los botones no son de los que recuperan su posición (lo pulsas y después no vuelve a una posición superior) puede que hagan constantemente contacto. Si los motores de las agujas tienen interruptor de fin de contacto, no pasará nada, pero si no lo tienen se quemará el motor.

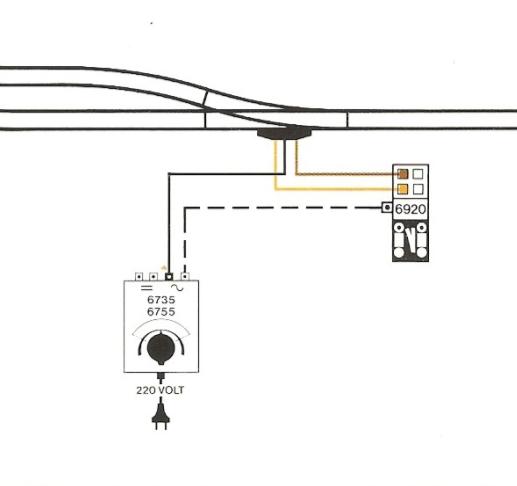

Quizá esta imagen te ayude. Las conexiones de dos marrones corresponden a tus rojas y verdes.
Debe valer para una pareja de agujas.
Conectas el hilo que pone la aguja en posición desvío al conector rojo y el que pone la aguja en posición recta al conector verde. Igual con los conectores del otro lado para el segundo desvío.
De la conexión lateral que debe tener el mecanismo sacas otro hilo a uno de los bornes de corriente alterna del transformador.
Los hilos comunes de ambos desvíos los conectas al otro borne de la salida de corriente alterna del transformador.
Una vez conectados, cuando pulses el botón rojo de una pareja, el desvío se pondrá en posición desviada y cuando pulses el verde, en posición recta. Si ocurre al revés, inviertes los hilos en cada pareja de conectores.
Ojo, si los botones no son de los que recuperan su posición (lo pulsas y después no vuelve a una posición superior) puede que hagan constantemente contacto. Si los motores de las agujas tienen interruptor de fin de contacto, no pasará nada, pero si no lo tienen se quemará el motor.
Quizá esta imagen te ayude. Las conexiones de dos marrones corresponden a tus rojas y verdes.
- Adjuntos
-
- Desvio con botonera 6920.jpg (16.41 KiB) Visto 614 veces
Saludos José María KPEV
12 May 2013 19:04
Muy Agradecido.
La verdad es que has sido de mucha ayuda.
Un saludo.
La verdad es que has sido de mucha ayuda.
Un saludo.
