RegistrarseGracias a todos vuestros comentarios, estoy completamente decidido a hacer la maqueta totalmente digitalizada para poder gestionar desde un pc.
La maqueta que estoy perpetrando está en viewtopic.php?f=6&t=39419
Por ahora está definida la estación oculta y estoy trabajando en la parte vista, pero quiero comenzar a ir montando la parte oculta para hacer rodar trenes y comprobar montajes electrónicos.
Al mismo tiempo que vaya construyendo cada módulo, quiero ir dejándolo preparado para la gestión por PC.
La parte eléctrica / electrónica tengo pensada que se componga:
* PC portátil
* Central: Multimaus Roco
* Cable comunicación RS232-USB
* Rockrail
* Retro-señalización S88 con los retromodulos de la web de paco cañadas (autoconstruidos)
- placas Retroseñalización S88 +detectores (version Salus)
- interface GenLI-S88
* Para los desvíos utilizar bajo tablero servomotores gestionados por (autoconstruidos)
- placa DEC-SRV (para 8 motores cada una)
- placa DEC-MTR (placa maestro para poder enlazar las diferentes DEC-SRV)
Las luces y señales, por ahora no esta planteado, pero la idea es también gestionarlas desde el PC.
A partir de qui me surgen algunas dudas, a saber:
* ¿El planteamiento general es coherente?
* Control de los cambios: Me gustaría comenzar por hacer los desvíos bajo tablero. La gestión por parte del ordenador de los cambios, entiendo que precisa del interface GenHSI-S88, ya que no se me ocurre otra forma de que el ordenador acceda a la señal DCC de la maqueta
* En la página de paco cañadas aparecen dos esquemas de GenHSI-S88
- Uno con un conector telefónico RJ11 y DB9 hembra (en GenLI-S88 v.3A manual)
- otro sin el conector RJ11 telefónico (en el pdf de la placa y componentes)
La conexión para cable telefónico, es precisa? Alguien sabe que función tiene?
Como siempre vuestras opiniones me ayudarán en este embrollo....
Índice general ‹ Foros ‹ Digital, Electricidad e Informática ‹ Planteamiento digital de la maqueta
17 Dic 2013 13:40
17 Dic 2013 14:46
19 Dic 2013 16:36
Si lo es, y además es como se hace.
Lo único a tener en cuenta es la interfase GenHSI-S88 que coincide con tu duda en la siguiente pregunta.
La interfase GenHSI no vale para gestionar los accesorios de la maqueta (desvíos, señales, desenganchadores, etc.) desde el PC
Con la interfase GenHSI SOLO sirve para conectar los retromodulos S88 que haya en la maqueta con el PC.
La secuencia y el flujo de trabajo entre la Maqueta, la Central y el PC seria esta:
Maqueta – Retromodulos ← Cable del Bus S88 ↔ Interfase para los S88 (GenHSI) ↔ Cable conexión con el PC ↔ Ordenador
Como puedes ver SOLO esta conectado al PC los retromodulos y la Central NO esta conectada al PC.
Para conectar la Central y a su vez TODOS los accesorios de la maqueta (desvíos, señales, desenganchadores, etc.) con el PC necesitas de OTRA interfase y otro puerto en el ordenador.
La secuencia y el flujo de trabajo entre la Maqueta, la Central y el PC seria esta:
Maqueta - Cables de alimentación en DCC ← Central ↔ Cable cruzado conexión con Interfase ↔ Interfase para el PC ↔ Cable conexión con el PC ↔ Ordenador
- El Cable cruzado conexión con Interfase es del tipo telefónico de CUATRO hilos.
- El Interfase para el PC puede ser el montaje de Paco Cañadas llamado GenLi para conectar al puerto serie COM del PC y hay otro que se llama GenLi USB para el puerto USB.
Ahora bien, si quieres ahorrarte de tener conectados dos Interfases (uno para conectar la Central al PC y otro para conectar los Retromodulos al PC) y gastar dos puertos en el ordenador puedes poner el montaje de Paco Cañadas que se llama GenLi-S88 en el cual están aunados los dos montajes en uno solo y solo iría un solo Cable de conexión con el PC en un único puerto.
No te comas el coco con esto de los tipos de conectores.
Todos los montajes de la pagina de Paco Cañadas y de otras Web similares que puedas encontrar las placas aparecen con una serie muy variada de conectores que su creador ha puesto porque le ha parecido bien, pero ten siempre en tu cabeza que no dejan de ser meros conectores para unir cables y que TU puedes poner el que te de la gana si ese no te gusta o tienes problemas con encontrar el mismo, puedes sustituir por ejemplo el conector telefónico por una clavija DIN redonda o una humilde y simple ficha de empalme de las utilizadas en la vivienda, cualquier cosa VALE.
A mi particularmente los conectores del tipo telefónico no me gustan nada porque a la larga dan fallos de conexión al “bailar” el conector macho dentro del hembra y te vuelves loco buscando la avería sin pensar que el fallo puede venir de ahí (conozco compañeros que ya tienen metidos palillos de dientes para que no baile el conector telefónico).
Yo particularmente soy acérrimo de que una soldadura es lo mas fiable del mundo y además todo lo que pongas con conectores son resistencias y perdidas de carga eléctricas, así que “todo lo que puedo lo sueldo directamente” y me quito de problemas.
Por ejemplo hay casos inútiles de poner tanto conector, ¿para que quieres poner un conector telefónico hembra en la placa del GenLi y después un conector macho en el cable que llega a este?, lo sueldas directamente a la placa y punto.
Normalmente el GenLI estará literalmente a lado de tu Central, a la central enchufas a la fuerza el cable con un conector telefónico (a no ser que abras la central y lo sueldes directamente) y en el otro extremo del cable enchufas con el GenLi, ¿para que quieres un conector ahí? ¿para un cable de no mas de 10 cm. con un conector en cada extremo?.
Pues así hay cantidad de casos inútiles que te puedes ahorrar los conectores y el trabajo de ponerlos. Estudia antes lo que vas ha conectar y como lo quieres tener, merece la pena y si lo sueldas directamente mejor que mejor, pasa de tanto conector.
Este cable es necesario para conectar desde la entrada de tu Central que pone “Slave” con el interfaz del GenLi ó GenLi-S88.
Es un cable telefónico de cuatro hilos y tiene que ser del tipo cruzado que te lo puedes hacer tu mismo.
Un saludo, Angel
20 Dic 2013 01:07
23 Dic 2013 21:04
23 Dic 2013 21:24
24 Dic 2013 00:09
24 Dic 2013 16:11
24 Dic 2013 16:53
31 Dic 2013 18:38
El mio lo compre por Ebay por 18€, y funciona perfectamente.
12 Feb 2014 15:01
12 Feb 2014 16:03
Desconectado
Mensajes: 737
Ubicación: Las Palmas de Gran Canaria
Registrado: 12 Feb 2009 23:43
12 Feb 2014 16:33
03 Mar 2014 17:33
03 Mar 2014 20:13
04 Mar 2014 12:25
24 Mar 2014 00:42
24 Mar 2014 15:00
06 Abr 2014 13:05
Planteamiento digital de la maqueta
Moderador: 241-2001
87 mensajes
• Página 1 de 5 • 1, 2, 3, 4, 5
17 Dic 2013 13:40
Te he mandado un privado.
Saludos.
Saludos.
17 Dic 2013 14:46
Otros detalles que por lo que veo me faltan:
* Central: Multimaus Roco
* Cable comunicación RS232-USB
Lo actualizo en el primer mensaje
* Central: Multimaus Roco
* Cable comunicación RS232-USB
Lo actualizo en el primer mensaje
19 Dic 2013 16:36
germangei escribió:
¿El planteamiento general es coherente?
Lo único a tener en cuenta es la interfase GenHSI-S88 que coincide con tu duda en la siguiente pregunta.
germangei escribió:
Control de los cambios: Me gustaría comenzar por hacer los desvíos bajo tablero. La gestión por parte del ordenador de los cambios, entiendo que precisa del interfase GenHSI-S88, ya que no se me ocurre otra forma de que el ordenador acceda a la señal DCC de la maqueta?
Con la interfase GenHSI SOLO sirve para conectar los retromodulos S88 que haya en la maqueta con el PC.
La secuencia y el flujo de trabajo entre la Maqueta, la Central y el PC seria esta:
Maqueta – Retromodulos ← Cable del Bus S88 ↔ Interfase para los S88 (GenHSI) ↔ Cable conexión con el PC ↔ Ordenador
Como puedes ver SOLO esta conectado al PC los retromodulos y la Central NO esta conectada al PC.
Para conectar la Central y a su vez TODOS los accesorios de la maqueta (desvíos, señales, desenganchadores, etc.) con el PC necesitas de OTRA interfase y otro puerto en el ordenador.
La secuencia y el flujo de trabajo entre la Maqueta, la Central y el PC seria esta:
Maqueta - Cables de alimentación en DCC ← Central ↔ Cable cruzado conexión con Interfase ↔ Interfase para el PC ↔ Cable conexión con el PC ↔ Ordenador
- El Cable cruzado conexión con Interfase es del tipo telefónico de CUATRO hilos.
- El Interfase para el PC puede ser el montaje de Paco Cañadas llamado GenLi para conectar al puerto serie COM del PC y hay otro que se llama GenLi USB para el puerto USB.
Ahora bien, si quieres ahorrarte de tener conectados dos Interfases (uno para conectar la Central al PC y otro para conectar los Retromodulos al PC) y gastar dos puertos en el ordenador puedes poner el montaje de Paco Cañadas que se llama GenLi-S88 en el cual están aunados los dos montajes en uno solo y solo iría un solo Cable de conexión con el PC en un único puerto.
germangei escribió:
En la página de paco cañadas aparecen dos esquemas de GenHSI-S88
- Uno con un conector telefónico RJ11 y DB9 hembra (en GenLI-S88 v.3A manual)
- otro sin el conector RJ11 telefónico (en el pdf de la placa y componentes)
- Uno con un conector telefónico RJ11 y DB9 hembra (en GenLI-S88 v.3A manual)
- otro sin el conector RJ11 telefónico (en el pdf de la placa y componentes)
Todos los montajes de la pagina de Paco Cañadas y de otras Web similares que puedas encontrar las placas aparecen con una serie muy variada de conectores que su creador ha puesto porque le ha parecido bien, pero ten siempre en tu cabeza que no dejan de ser meros conectores para unir cables y que TU puedes poner el que te de la gana si ese no te gusta o tienes problemas con encontrar el mismo, puedes sustituir por ejemplo el conector telefónico por una clavija DIN redonda o una humilde y simple ficha de empalme de las utilizadas en la vivienda, cualquier cosa VALE.
A mi particularmente los conectores del tipo telefónico no me gustan nada porque a la larga dan fallos de conexión al “bailar” el conector macho dentro del hembra y te vuelves loco buscando la avería sin pensar que el fallo puede venir de ahí (conozco compañeros que ya tienen metidos palillos de dientes para que no baile el conector telefónico).
Yo particularmente soy acérrimo de que una soldadura es lo mas fiable del mundo y además todo lo que pongas con conectores son resistencias y perdidas de carga eléctricas, así que “todo lo que puedo lo sueldo directamente” y me quito de problemas.
Por ejemplo hay casos inútiles de poner tanto conector, ¿para que quieres poner un conector telefónico hembra en la placa del GenLi y después un conector macho en el cable que llega a este?, lo sueldas directamente a la placa y punto.
Normalmente el GenLI estará literalmente a lado de tu Central, a la central enchufas a la fuerza el cable con un conector telefónico (a no ser que abras la central y lo sueldes directamente) y en el otro extremo del cable enchufas con el GenLi, ¿para que quieres un conector ahí? ¿para un cable de no mas de 10 cm. con un conector en cada extremo?.
Pues así hay cantidad de casos inútiles que te puedes ahorrar los conectores y el trabajo de ponerlos. Estudia antes lo que vas ha conectar y como lo quieres tener, merece la pena y si lo sueldas directamente mejor que mejor, pasa de tanto conector.
germangei escribió:
La conexión para cable telefónico, es precisa? Alguien sabe que función tiene?

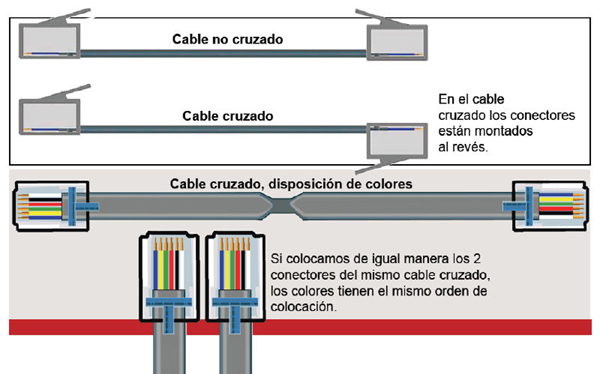

Es un cable telefónico de cuatro hilos y tiene que ser del tipo cruzado que te lo puedes hacer tu mismo.
- cablecruzadozr2.jpg (118.23 KiB) Visto 5353 veces
20 Dic 2013 01:07
Gracias Angel!!!!!
Ahora lo "veo" todo empieza a tener sentido para mis pobres neuronas!!!!!
Estaba equivocado al decir que tenia dos estemas de la GenHSI-S88, en realidad tenia el esquema de la GenHSI-S88 y de la GenLi-S88 (es la que yo definia como placa con conector telefónico).
Corrijo los elementos.
Entiendo que la linea de control de los retromodulos es
Rocrail ---- PC --- Cable USB-RS232 ---- GenLI-S88----- BUS S88 ----- S88+Det
Para los motores servo:
Rocrail --- PC --- Genli-S88 - Cable cruzado --- Central Multimaus --- BusDCC - DEC-MTR ---- DEC-SRV ---- Servos
Y el control mas importante: las locomotoras:
Rocrail --- PC --- Genli-S88 - Cable cruzado --- Central Multimaus --- BusDCC --- Vias ---- Decoders locos
A ver si ahora no falta algo
Saludos y gracias (como siempre)
Ahora lo "veo" todo empieza a tener sentido para mis pobres neuronas!!!!!
Estaba equivocado al decir que tenia dos estemas de la GenHSI-S88, en realidad tenia el esquema de la GenHSI-S88 y de la GenLi-S88 (es la que yo definia como placa con conector telefónico).
Corrijo los elementos.
Entiendo que la linea de control de los retromodulos es
Rocrail ---- PC --- Cable USB-RS232 ---- GenLI-S88----- BUS S88 ----- S88+Det
Para los motores servo:
Rocrail --- PC --- Genli-S88 - Cable cruzado --- Central Multimaus --- BusDCC - DEC-MTR ---- DEC-SRV ---- Servos
Y el control mas importante: las locomotoras:
Rocrail --- PC --- Genli-S88 - Cable cruzado --- Central Multimaus --- BusDCC --- Vias ---- Decoders locos
A ver si ahora no falta algo
Saludos y gracias (como siempre)
23 Dic 2013 21:04
En principio todo correcto o asi me lo parece un saludo
23 Dic 2013 21:24
Gracias
Ahora lo que me trae ee cabeza es la limitacion de conexion de los modulos s88...
Por lo poco que he he encontrado al respecto, se pueden determinar 128 direcciones de tramos de deteccion con el GENLi-s88. Si se pretende hacer mas de 128, hay manera de ampliarlo? Y, si es asi, como se hace ?
La info de 128 direcciones esta en un comentario de las placas de 16 detectores. Yo quiero utilizar las placas de salus de 8 detectores. Entiendo que eso no limita la capacidad maxima del bus s88 pero ... no tengo demasiada idea de estos temas....
Ahora lo que me trae ee cabeza es la limitacion de conexion de los modulos s88...
Por lo poco que he he encontrado al respecto, se pueden determinar 128 direcciones de tramos de deteccion con el GENLi-s88. Si se pretende hacer mas de 128, hay manera de ampliarlo? Y, si es asi, como se hace ?
La info de 128 direcciones esta en un comentario de las placas de 16 detectores. Yo quiero utilizar las placas de salus de 8 detectores. Entiendo que eso no limita la capacidad maxima del bus s88 pero ... no tengo demasiada idea de estos temas....
24 Dic 2013 00:09
Así es German con el GenLi-S88 solo puedes conectar 8 placas de 16 retromodulos cada una o bien 16 placas de 8 retromodulos cada una que ambos casos hacen las 128 entradas de retroseñalizacion.
No se que piensas hacer en la maqueta ni el nivel de automatización que vas ha poner perooooo ¡¡128 retromodulos ya son retromodulos en una maqueta!!, con eso tienes para largo, a no ser que pienses poner un retro cada 50 cm. en la maqueta……..
En todo caso si con esto te fuera insuficiente mas adelante puedes poner además del GenLi-S88 que ya tendrás el otro montaje GenHSI conectándolo a otro puerto del ordenador, con lo que tendrás extras 31 módulos más de retromodulos (ojo! No digo 31 retromodulos si no 31 placas de retromodulos aparte de las 16 que tengas con el GenLi-S88).
Creo que con esto no te faltara retroinformacion. Seguro.
Un saludo, Angel
No se que piensas hacer en la maqueta ni el nivel de automatización que vas ha poner perooooo ¡¡128 retromodulos ya son retromodulos en una maqueta!!, con eso tienes para largo, a no ser que pienses poner un retro cada 50 cm. en la maqueta……..
En todo caso si con esto te fuera insuficiente mas adelante puedes poner además del GenLi-S88 que ya tendrás el otro montaje GenHSI conectándolo a otro puerto del ordenador, con lo que tendrás extras 31 módulos más de retromodulos (ojo! No digo 31 retromodulos si no 31 placas de retromodulos aparte de las 16 que tengas con el GenLi-S88).
Creo que con esto no te faltara retroinformacion. Seguro.
Un saludo, Angel
24 Dic 2013 16:11
Alto y claro Angel
Espero no pasar de los 128 tramos de señalizacion. Los 64 seguro que si.
Ya a nivel de pregunta. Con el GENHSI se puede poner mas retromodulos que en la GEnLI?
Espero no pasar de los 128 tramos de señalizacion. Los 64 seguro que si.
Ya a nivel de pregunta. Con el GENHSI se puede poner mas retromodulos que en la GEnLI?
24 Dic 2013 16:53
Por cierto, el programador de pics me temo que tambien sera imprescindible...
31 Dic 2013 18:38
germangei escribió:
Por cierto, el programador de pics me temo que tambien sera imprescindible...
El mio lo compre por Ebay por 18€, y funciona perfectamente.
achop87
12 Feb 2014 15:01
Bueeeno
tras cierto tiempo y tomándome las cosas con calma, ya he recibido componentes, PCB y me lié a hacer las placas.
La verdad es que estoy muy contento con el resultado ya que en la vida había cogido un soldador, y mucho menos me había liado con la electrónica. Al final ha sido mucho mas sencillo que lo que me pensaba!!!!!!
De nuevo gracias a todos por vuestros consejos.
Para hacer los circuitos impresos utilicé le método de la plancha que está colgado en la página de Paco Cañadas, con un variante para ahorrar.... en vez de papel fotográfico, me tomé unos catálogos del Lild, Aldi i similares, y sobre ellos imprimí.... (la cuestión es que sea un papel satinado que al contraluz "brille" por el barniz de finalizacion")
Al dia siguiente hice la transferencia y el resultado no es malo.
lo que si es cierto que es mejor procurar coger páginas que sean mas bien claras...... la transferencia es mejor.....
Con una dremel hice los agujeros correspondientes y después estañado de las pistas.
Por último a soldar los componentes.
Después del estañado tome la precaución de repasar con un polímetro la continuidad de las pistas, al igual que después de soldar los componentes.
Todavía no lo he podido probar ya que estoy a la espera del cable RS232 DB9 - USB 2 para la conexión al portátil.
El tema de retromodulos tuve un error de cálculo y las placas que compré eran pequeñas , por lo que estoy esperando la llegada de placas mas grandes
ya os contaré cuando pueda conectarlo todo.
tras cierto tiempo y tomándome las cosas con calma, ya he recibido componentes, PCB y me lié a hacer las placas.
La verdad es que estoy muy contento con el resultado ya que en la vida había cogido un soldador, y mucho menos me había liado con la electrónica. Al final ha sido mucho mas sencillo que lo que me pensaba!!!!!!
De nuevo gracias a todos por vuestros consejos.
Para hacer los circuitos impresos utilicé le método de la plancha que está colgado en la página de Paco Cañadas, con un variante para ahorrar.... en vez de papel fotográfico, me tomé unos catálogos del Lild, Aldi i similares, y sobre ellos imprimí.... (la cuestión es que sea un papel satinado que al contraluz "brille" por el barniz de finalizacion")
Al dia siguiente hice la transferencia y el resultado no es malo.
lo que si es cierto que es mejor procurar coger páginas que sean mas bien claras...... la transferencia es mejor.....
Con una dremel hice los agujeros correspondientes y después estañado de las pistas.

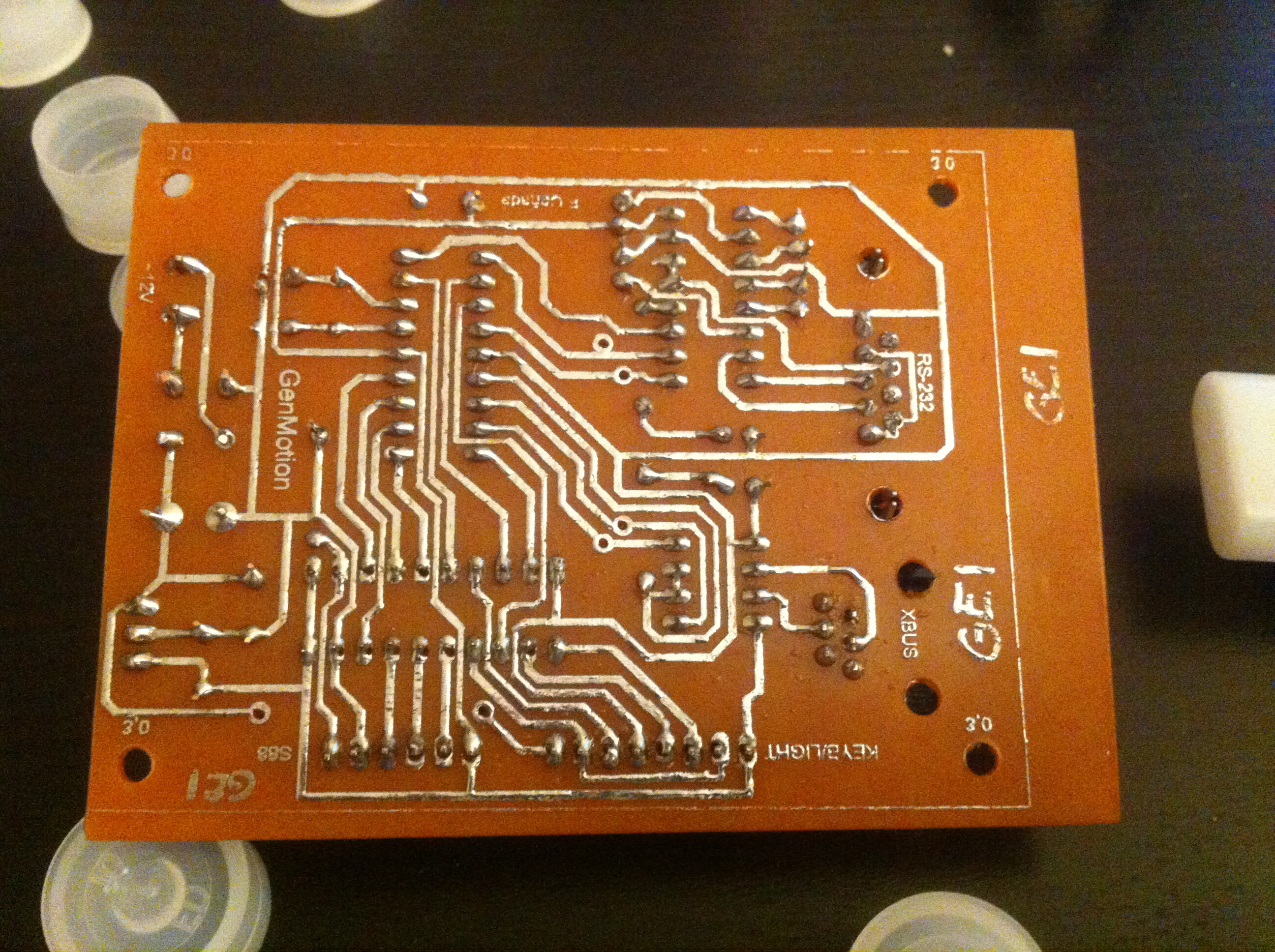

- Placa por el lado del circuito impreso, hay que mejorar el rellenado de las soldaduras, pero para ser la primera me parece increíble que haya salido así....
Por último a soldar los componentes.

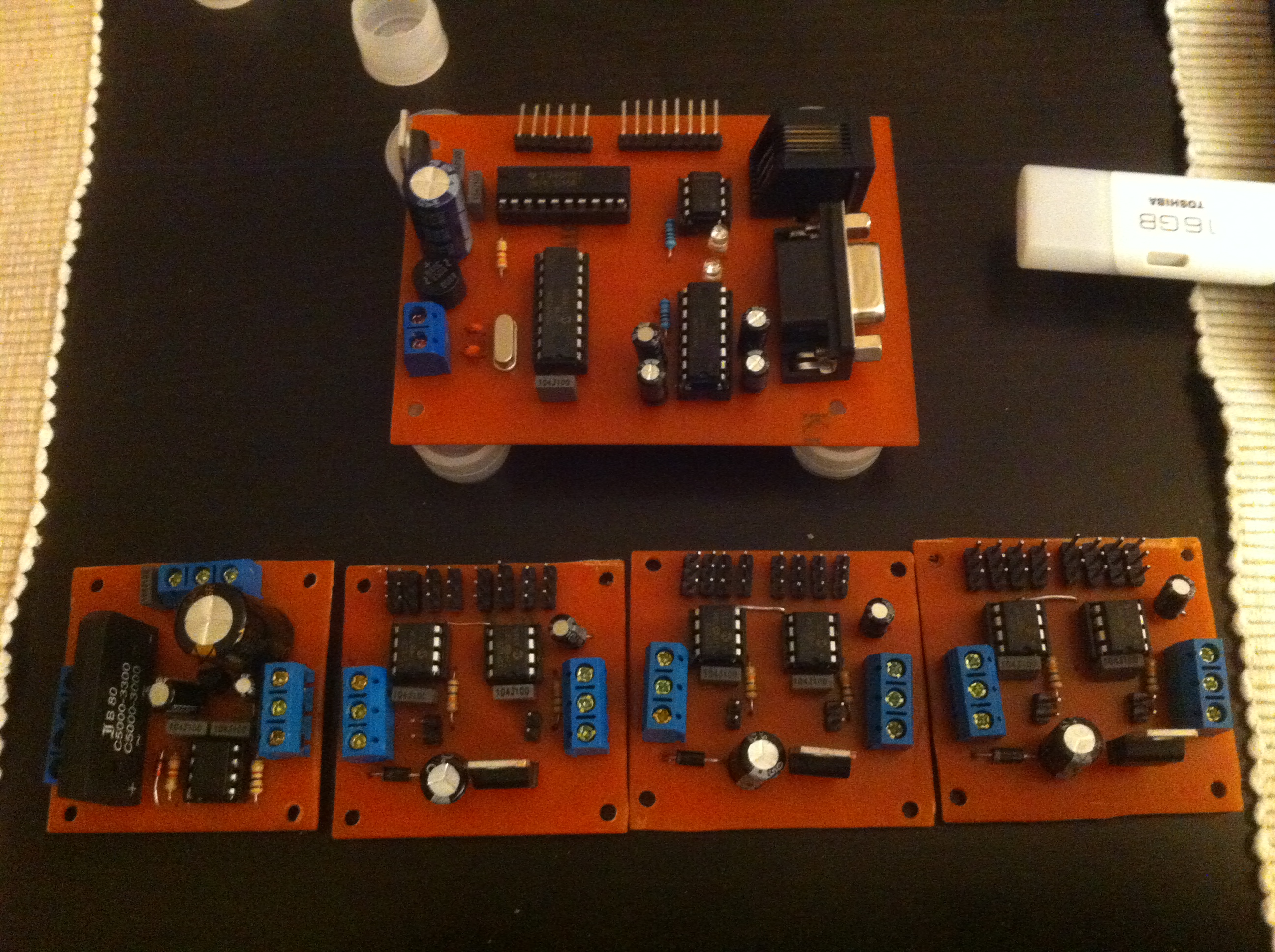

- Lote de placas realizado hasta ahora
Después del estañado tome la precaución de repasar con un polímetro la continuidad de las pistas, al igual que después de soldar los componentes.
Todavía no lo he podido probar ya que estoy a la espera del cable RS232 DB9 - USB 2 para la conexión al portátil.
El tema de retromodulos tuve un error de cálculo y las placas que compré eran pequeñas , por lo que estoy esperando la llegada de placas mas grandes
ya os contaré cuando pueda conectarlo todo.
12 Feb 2014 16:03
DesconectadoMensajes: 737
Ubicación: Las Palmas de Gran Canaria
Registrado: 12 Feb 2009 23:43
Hola! Me alegra que te haya ido tan bien. Yo casi estoy como tú al principio en cuánto a electrónica, así que me anima que sea así de fácil. Desde luego, la placa tiene una pinta estupenda.
Saludos.
Enviado desde mi iPad con Tapatalk
Saludos.
Enviado desde mi iPad con Tapatalk
12 Feb 2014 16:33
Anímate, pero te advierto que es trabajo minucioso y no pide prisas.
yo he disfrutado mucho haciéndolo (y todavía me queda un montón de placas de retomodulos y algunas mas de controladores de servos)
Para lo que ves he empleado tres domingos. Uno a media jornada y los otros dos un tercio de jornada...
Lo que tambien tiene su trabajo es conseguir los componentes
yo he disfrutado mucho haciéndolo (y todavía me queda un montón de placas de retomodulos y algunas mas de controladores de servos)
Para lo que ves he empleado tres domingos. Uno a media jornada y los otros dos un tercio de jornada...
Lo que tambien tiene su trabajo es conseguir los componentes
03 Mar 2014 17:33
Bueno,
He acabado con la producción de gestores de servos y me llegaron las placas para hacer los retromodulos de Salus http://usuaris.tinet.cat/fmco/home_sp.htm
Como tengo que concatenar unos cuantos, me intriga que en el pdf de la página de Paco Cañadas, cuando concatenan varios módulos, sólo la primera tiene la batería de diodos, ...
No se si se tienen que colocar en todos los módulos (que es lo que se me antoja) os bien no es preciso.
Igual solo es una simplificación para poder presentar le montaje, pero me deja con la duda
He acabado con la producción de gestores de servos y me llegaron las placas para hacer los retromodulos de Salus http://usuaris.tinet.cat/fmco/home_sp.htm
Como tengo que concatenar unos cuantos, me intriga que en el pdf de la página de Paco Cañadas, cuando concatenan varios módulos, sólo la primera tiene la batería de diodos, ...
No se si se tienen que colocar en todos los módulos (que es lo que se me antoja) os bien no es preciso.
Igual solo es una simplificación para poder presentar le montaje, pero me deja con la duda
03 Mar 2014 20:13
German los diodos que no estan puestos en la otra placa es porque no esta terminada faltan por ponerlos pero Salus los puso encadenados sin terminar para hacer solo la foto.
La bateria de diodos es necesario que todas las placas lo lleven pues son imprescindibles, ten encuenta que estos diodos son los que detectan el consumo en la via (la caida de tension) asi que son los detectores propiamiente dicho de los retromodulos.
Si no se los pones pues sencillamente a los retromodulo nunca le llegara ninguna informacion de deteccion en la via.
Un saludo, Angel
La bateria de diodos es necesario que todas las placas lo lleven pues son imprescindibles, ten encuenta que estos diodos son los que detectan el consumo en la via (la caida de tension) asi que son los detectores propiamiente dicho de los retromodulos.
Si no se los pones pues sencillamente a los retromodulo nunca le llegara ninguna informacion de deteccion en la via.
Un saludo, Angel
04 Mar 2014 12:25
Como siempre Angel me aclaras las cosas.
Ya me parecia extraño ...
De hecho esos diodos parece que se ponen como un puente de diodos para rectificar la corriente .... como si se precisase CC para transmitir la señal adecuadamente al sistema.
Tocará hacer muchos agujeros y soldaduras!!!!!
Las verdad que tiene vicio el hacer todo el material, y la satisfacción de verlo acabado es grande.
Solo falta que después funcione!!!!
Ya me parecia extraño ...
De hecho esos diodos parece que se ponen como un puente de diodos para rectificar la corriente .... como si se precisase CC para transmitir la señal adecuadamente al sistema.
Tocará hacer muchos agujeros y soldaduras!!!!!
Las verdad que tiene vicio el hacer todo el material, y la satisfacción de verlo acabado es grande.
Solo falta que después funcione!!!!
24 Mar 2014 00:42
He comenzado a hacer pruebas .... vaya desastre!!!!
No he conseguido hacer entenderse el ordenador con el Gen-Li
He puesto el cable USB-RS232 y no ha habido manera de que se entienda con el ordenador. Me da error ya que no se me instala bien.
He programado el PIC según el archivo HEX de la pagina de paco cañadas .... pero nones.
No se si el problema viene por el tipo de cable utilizado ,.... igual lo tengo que poner a través de la salida de pantalla ???? en fin... tendré que seguir investigando.
Hay algo básico que no estoy haciendo bien......
No he conseguido hacer entenderse el ordenador con el Gen-Li
He puesto el cable USB-RS232 y no ha habido manera de que se entienda con el ordenador. Me da error ya que no se me instala bien.
He programado el PIC según el archivo HEX de la pagina de paco cañadas .... pero nones.
No se si el problema viene por el tipo de cable utilizado ,.... igual lo tengo que poner a través de la salida de pantalla ???? en fin... tendré que seguir investigando.
Hay algo básico que no estoy haciendo bien......
24 Mar 2014 15:00
Revisando lo hecho ayer , me he dado cuenta que he utilizado un archivo Hex que no corresponde con el modelo de la GenLi-S88: use el archivo HEX de la GenHSI628
Probaré a cambiar a ver si el tema viene por aquí .... eso pasa por no ser ordenado ....
Probaré a cambiar a ver si el tema viene por aquí .... eso pasa por no ser ordenado ....
06 Abr 2014 13:05
Hola,
No tengo éxito con el tema.
Parece que no acabo que se entienda la GenLi-S88 de la pagina de paco con el resto de conexiones.
Os comento los diferentes pasos realizados para ver si veis alguna cosa rara:
Instalo el Rocrail
Pongo el emulador de salida RS232 a partir de usb (compre el digitus recomendado en la web del Rocrail: http://wiki.rocrail.net/doku.php?id=usb-rs232-en ) convenientemente instalado, y en principio definido tal como indica rocrail y la pagina de paco:
http://wiki.rocrail.net/doku.php?id=genli-en
El sistema me comenta que el puerto COM1 funciona correctamente con estas opciones definidas a través del tablón de control /administrador dispositivos (win 7)
No tengo éxito con el tema.
Parece que no acabo que se entienda la GenLi-S88 de la pagina de paco con el resto de conexiones.
Os comento los diferentes pasos realizados para ver si veis alguna cosa rara:
Instalo el Rocrail
Pongo el emulador de salida RS232 a partir de usb (compre el digitus recomendado en la web del Rocrail: http://wiki.rocrail.net/doku.php?id=usb-rs232-en ) convenientemente instalado, y en principio definido tal como indica rocrail y la pagina de paco:
http://wiki.rocrail.net/doku.php?id=genli-en
GenLI-S88_Manual.pdf- Manual GenLi-S88 Página de Paco Cañadas
- (706.01 KiB) 110 veces
El sistema me comenta que el puerto COM1 funciona correctamente con estas opciones definidas a través del tablón de control /administrador dispositivos (win 7)
- Configuracion COM1 USB RS232.pdf
- Configuracion puerto COM1 USB RS232
- (185 KiB) 131 veces
87 mensajes
• Página 1 de 5 • 1, 2, 3, 4, 5
Volver a Digital, Electricidad e Informática
