Luz interior ABJ

Hola.
Acabo de digitalizar un ABJ-7 Época III, referencia 2100.
Le he puesto un decoder ESU V.3.
Quiero ponerle una tira de led, para iluminar el interior con la Función F1.
¿Sabéis donde esta presente la señal de dicha función en la placa del Circuito impreso.?
Saludos

En en el pin 3 tienes el negativo de la F1 (mejor llamada AUX1) y en el pin 7 tienes el positivo, teniendo entre dichos putos una tension de 16v

Gracias por la respuesta.
Lo que estoy buscando es soldar un cable, no al conector del deco, sino a la placa de circuito impreso que tiene.
Para que en caso de cambio del decoder, no tener que volver a soldar.
Saludos.

Acaso no tienes un receptor de 8 pines en la placa del ABJ para conectar el decoder? A esos me referia en la anterior intervencion

Saludos

La placa tiene el conector de 8 pins.
Al final he mirado con un polimetro la continuidad de las pistas.
La patilla 3, no tiene continuidad, por lo que lo he soldado directamente por la parte inferior.
La patilla 7, tiene continuidad, y por protección, el cable lo he soldado, a la salida del diodo de protección que tiene esa patilla.
Mañana pondré las fotos, para que se vea mejor.
Saludos.

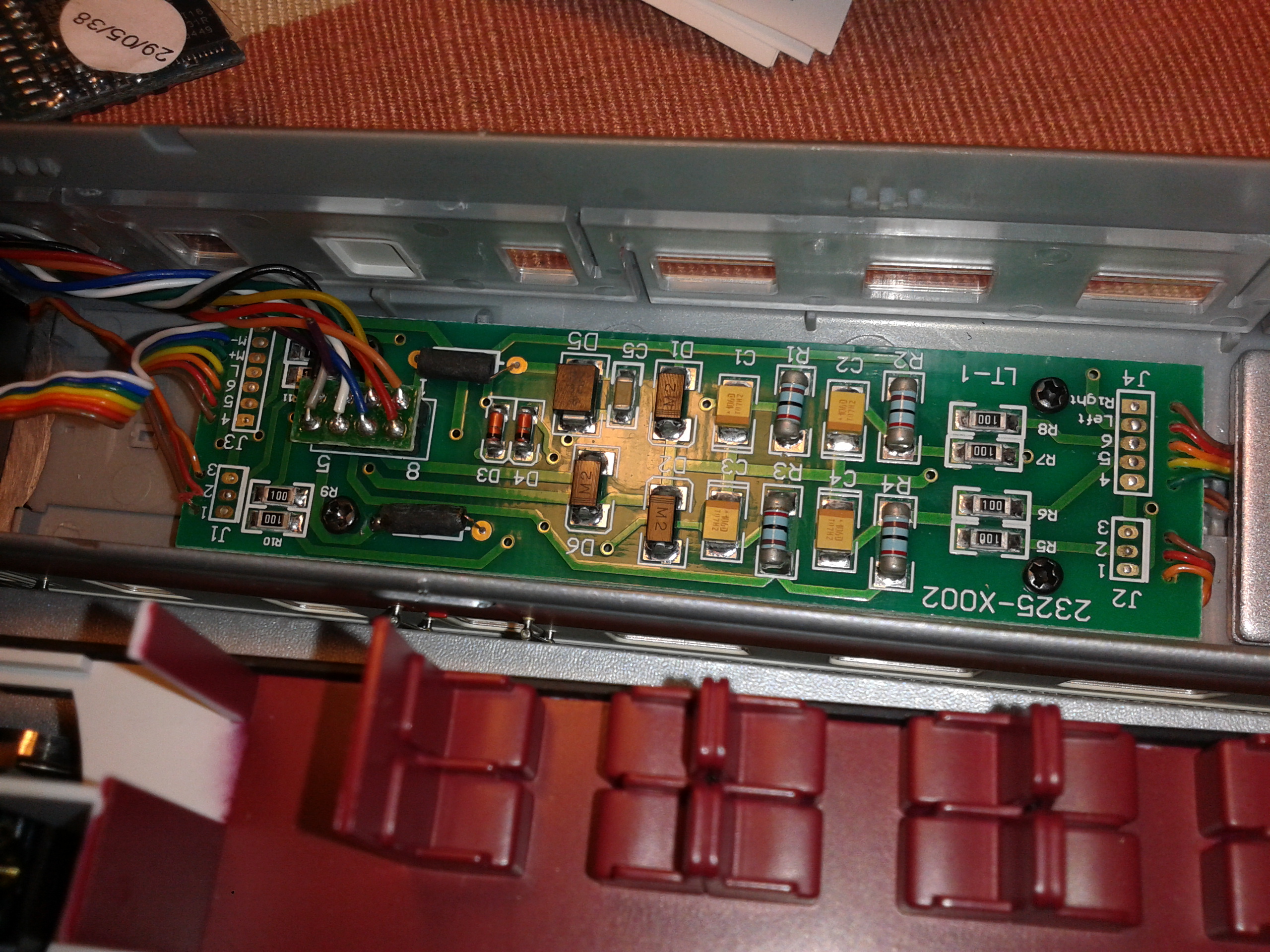

Como decía en el mensaje anterior, la solución ha sido soldar un cable por la parte trasera del circuito impreso a la patilla 3


y soldar el cable a la salida del diodo de protección del común (diodo D6), patilla 7

Hola Manu :
Dispongo de un ABJ como el tuyo y he seguido los pasos para la digitalización.Desearia que me informase como abrisr la carcasa del ABJ para evitar daños a la hora de colocar el decoder. Toda información será bienvenida pues nunca he trasteado nustros juguetitos, ya sabes.....
Gracias por anticipado.
s2.

Hola.
Es muy fácil desmontar. Tienes que quitar las toperas, por precaución para que no se rompan, todo los que hay entre ellas.
Con mucho cuidado, quitas la pieza en la que estaban puestos las toperas. los dos lados.
Después, tiras hacia afuera y cae solo.
Mañana te mando fotos.
Saludos.

Hola Manu :

Estoy deseando meterle mano a mi ABJ, pero espero las fotos que me prometiste...

Sin ningún agobio por tu parte , cuando puedas las colocas , te lo agradeceré en el alma...

Saludos.

Hola.
Las fotos prometidas.
Diagrama de las instrucciones.

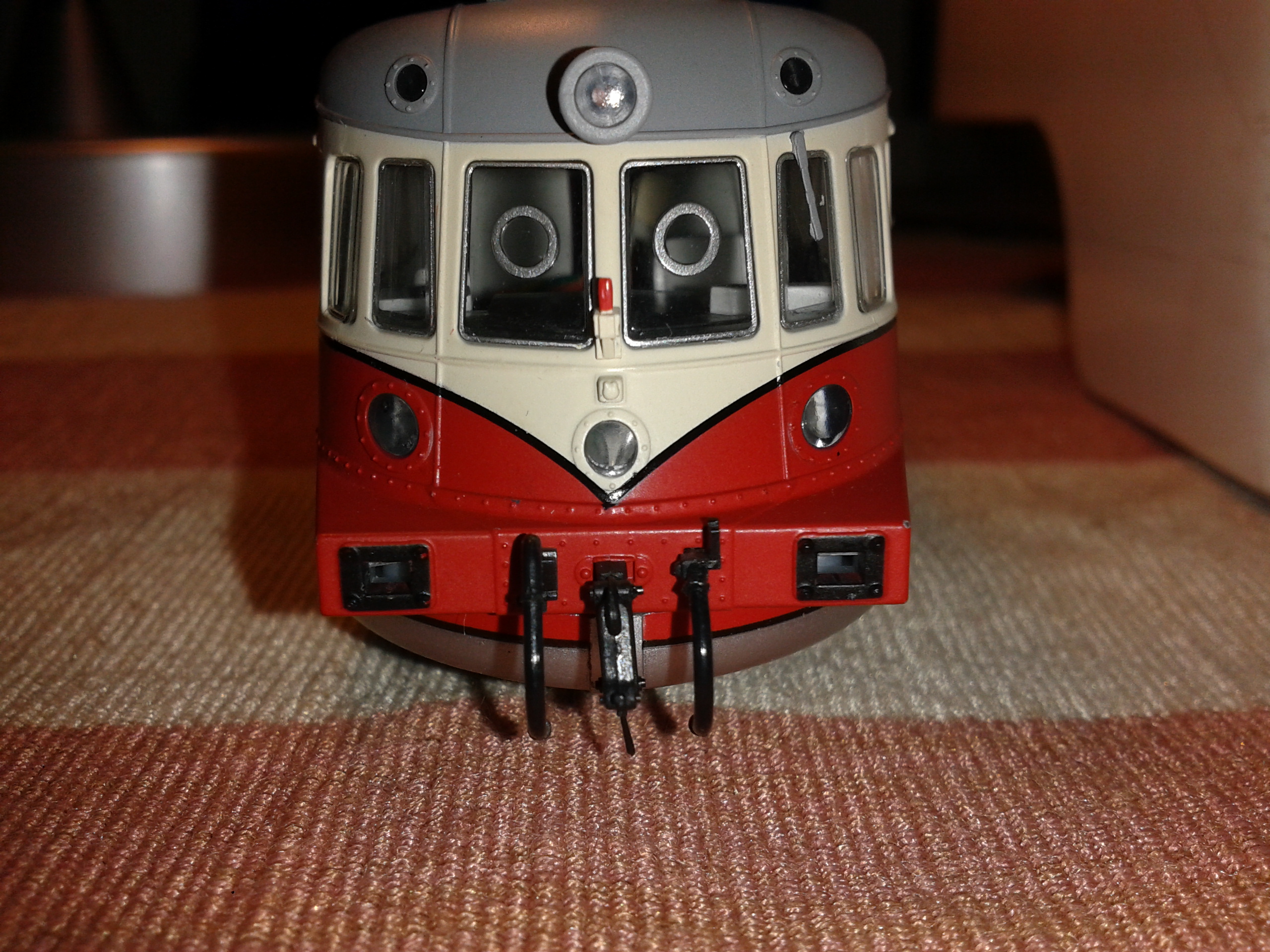

Las siguientes fotos se ven las piezas que debes desmontar, en los dos testeros.

Hola:

Recibido el mensaje, intentaremos abrir mi ABJ y el primer intento de colocación de un decoder. Por cierto ,mi ABJ es de patín central, no afectará en nada la colocación del decoder y la función que has establecido?
Gracias por las molestias que te has tomado y muy agradecido.
Saludos

No creo, ya que el patín es para la alimentación. El pin sigue estando libre.
Saludos.

Hola :

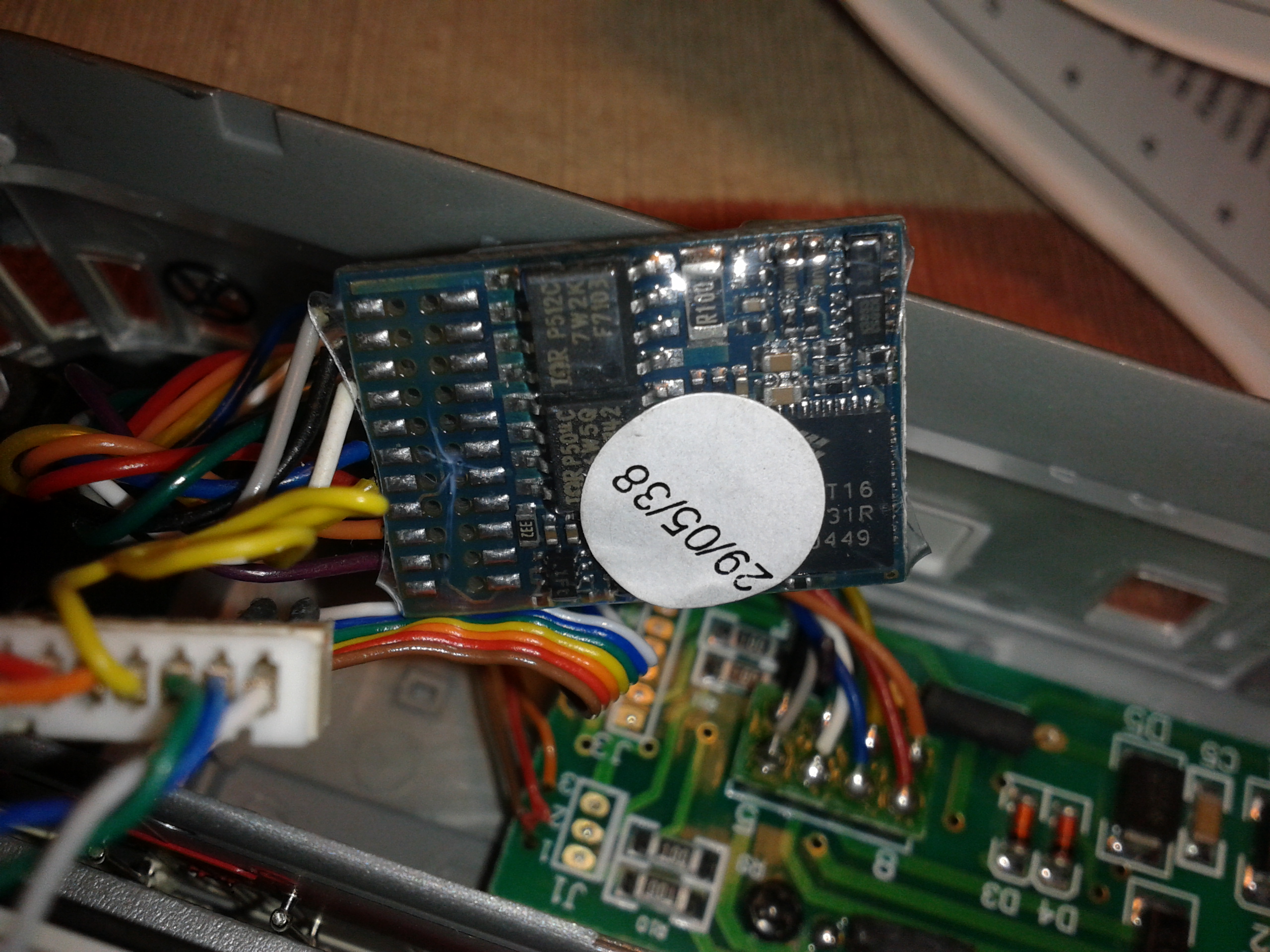

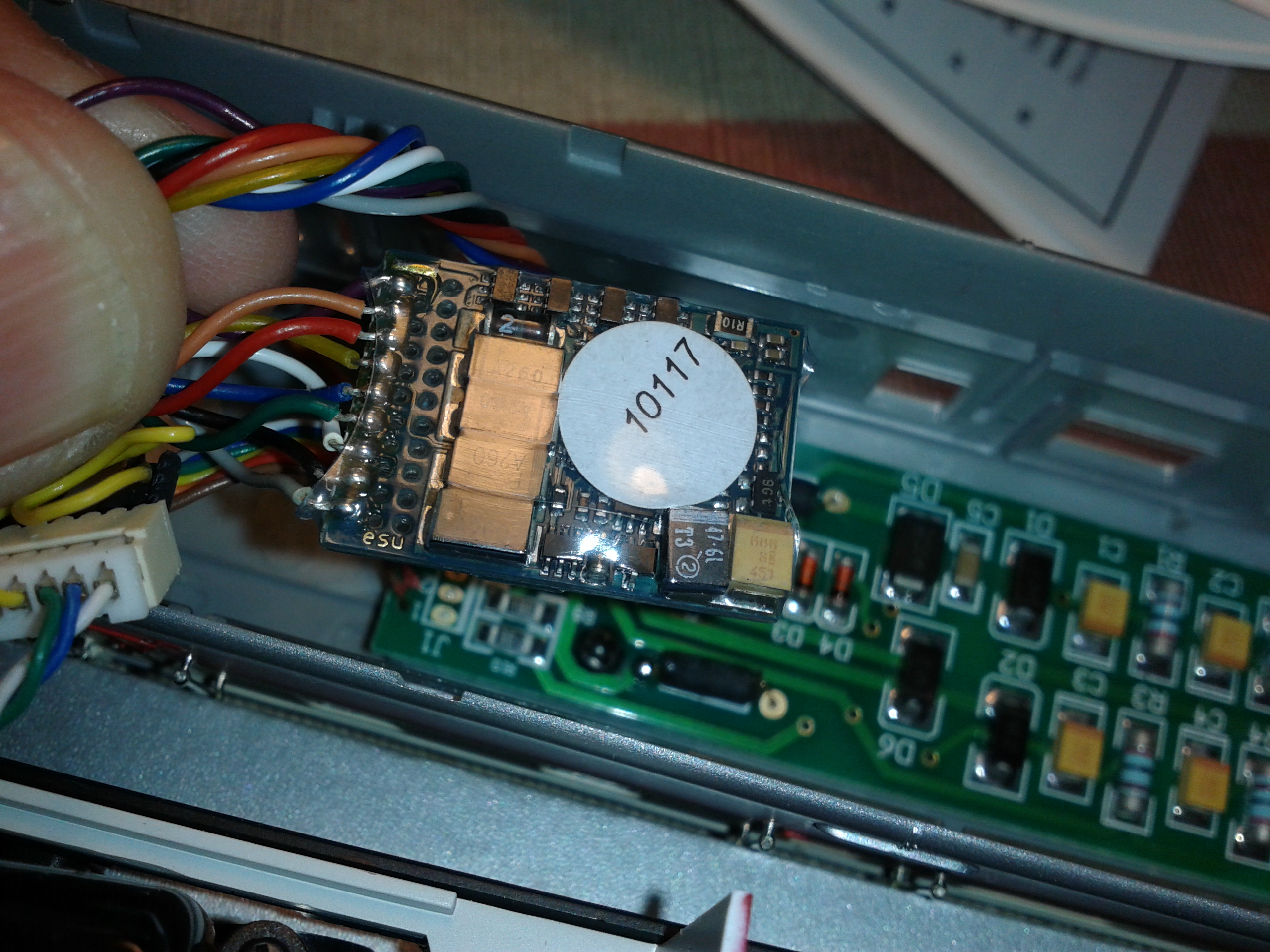

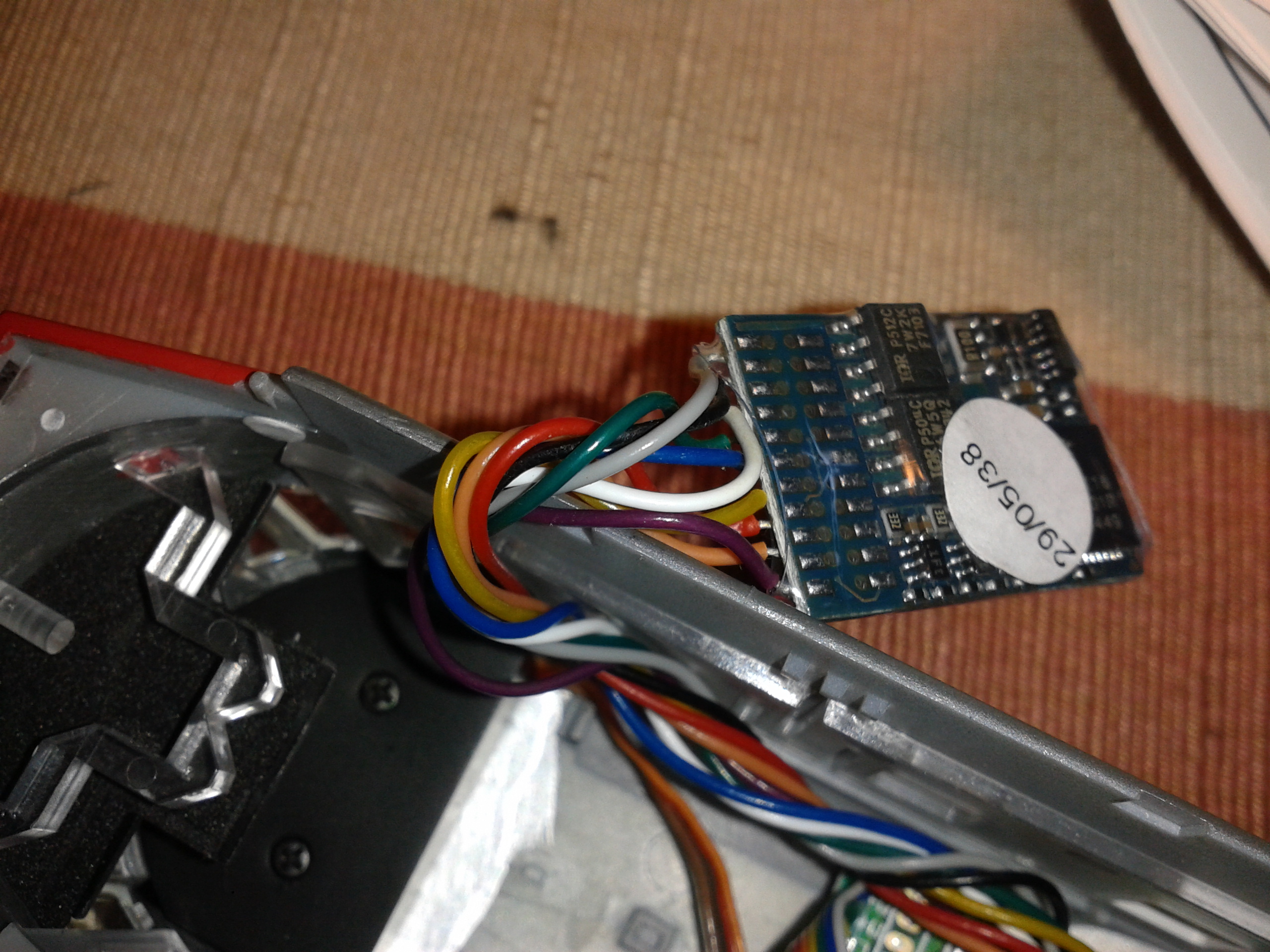

Siguiendo tus instrucciones y con la ayuda del esquema , he podido desmontar mi ABJ. que ha resultado más fácil de lo esperaba.Al abrirlo me he encontrado con la grata sorpresa de un decoder situado detrás de la placa y que parece ser, se lee ESU t está situado sobre el zocalo de 8 pins que lleva. Todo esso correcto y apartir de ahí abrá que comprar una tira led y ahí se complica la tarea , pues nunca he utilizado el soldador y se me hace complicado colocar los cablecitos y soldar , que me imagino se podrá hacer directamente sobre la soldadura del zocalo, ?no ?.
El decoder no sé cuántas funciones tendrá ni que Cv hay que utilizar . Por cierto como lo compruebo, si no dispongo de central por ahora. A las fotos :

Saludos

Hola.
Se puede soldar en el zocalo.
Saludos.

Hola.:

Soldare sobre el pin 3 y 7 del zócalo, pero se identifica midiendo con el polímetro esa diferencia de voltaje, porque el orden de los puntos de soldadura correspondiente a los 8 pucos , no se marcan en la placa electrónica.
Saludos.

Hola:
Otra pregunta sobre el mismo asunto.Quisiera saber que tira de led es la apropiada para iluminar el ABJ, por lo de la intensidad de luz en aquella epoca y si se le ha de colocar alguna resistencia o no.Imagino que la conexión de los cables soldados con el led ha de realizarse sin problema, ando algo torpe en la electrónica.
Alguna fotito vendría bien para documentarse.Gracias de todos modos y ya colocaré el resultado cuando mi ABJ se ilumine.

Saludos.

La tira de les es de luz diurna.
Creo que puse una resistencia de 2k2.
Te lo confirmo el miércoles y te mandó las fotos.
Saludos

Se me olvidaba, la tira de les tiene unos puntos donde se puede soldar un cable, sin ninguna dificultad.
Saludos

Hola.
Te pongos las fotos

Tira de led, pegado al techo




Soldadura de la tira de led


Para reducir la luminosidad, tiene puesta una resistencia, creo que es 220o ohmios
Saludos.

Hola :
Gracias por las fotos que me prometiste, en ellas se ve la tira y las soldaduras, pero como es la primera vez que hago este trabajo, abusando un poco, me gustaría que me indicara donde puedo comprar esas tiras ( aquí no las encuentro) de leds.
Además viendo la soldadura aprecio un cable rojo y otro marrón que serán los dos que tu has traido desde la placa electronica y que yo debo soldar en mi zócalo al 3 uno y al 7 el otro, ?no?. Los cables de la soldadura de qué grueso son?
La resistencia viene incorporada en el led o se la has colocado.
He entrado en el hilo de los led con decoder y me parecen que pueden dar juego, ? qué opináis para este ABJ? .
Mi ABJ sigue desmontado a la espera del soldador........
Gracias de nuevo.S2.
