Nuevo proyecto y 0 ideas de electronica

Como habreis visto en este hilo:
http://www.forotrenes.com/foro/viewtopic.php?f=6&t=58331
Estoy haciendo un modulito, pero no tengo ni idea de como electrificar en dcc con un multimaus todas las vías (peco) y desvios (peco insulfrog)

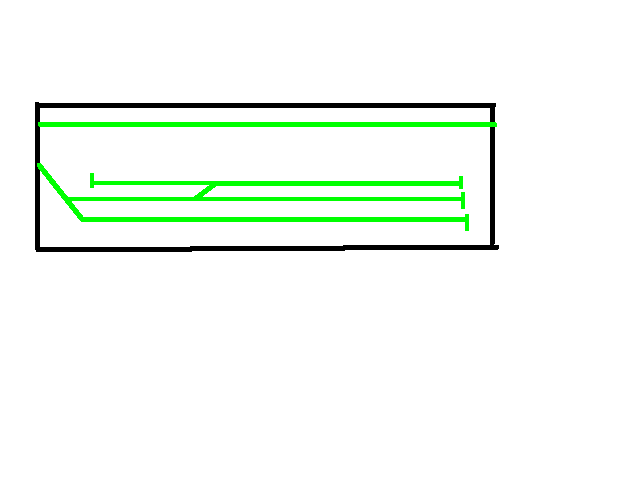

Este es el esquema de vías

proyecto 3.png (8.52 KiB) Visto 796 veces

A ver si me podeis echar una manita
Un saludo

Hola.

Sólo tienes que conectar los cables de salida a vias de la central a cada tramo de vias, antes y despues de los desvios para asegurarte que funcionen los trenes en cualquier posición que esten las agujas. Vamos, conectas a una clema los cables de salida a via de la central y de esta clema sacas los ramales que te hagan falta para conectar cada via.

Por supuesto has de asegurarte de respetar siempre la polaridad, por ello lo mejor es usar dos colores, rojo y negro por ejemplo y levar siempre a cada rail uno de ellos no cruzandolos nunca.

Saludos.

Creo que me he enterado, pero entonces los desvíos no los conecto?

Lo mejor es llevar corriente a cada vía, y por supuesto a los desvios. Échale un vistazo a esta página:

http://www.wiringfordcc.com/switches.htm

Saludos.

Puff sigo igual
muy basicamente esto es lo que creo haber entendido:
del transformador del multimaus salen dos cables, que de alguna manera seran 8-10-16 los que hagan falta para electrificar cada vía
los desvíos insulfrog tambien tienen que ser electrificados, pero no se como
y seguro que me falta algo

En la web enlazada por Turín lee el apartado

How to Wire Insulated Frogs (like the Peco Insulfrog).

Viendo esto que me habeis comentado me ha resultado este esquema, que si es realmente tan facil será sorprendente
A cada polo corresponde un color, por lo que azul y rojo

proyecto 4.png (11.13 KiB) Visto 534 veces

Es este esquema correcto?
Por lo que yo tendría que conectar los dos cables que salen de la central multimaus a una clema, sacar de ella los ramales necesarios siguiendo el esquema que he elaborado, soldar los cables a la vía y comprobar que todo funciona.

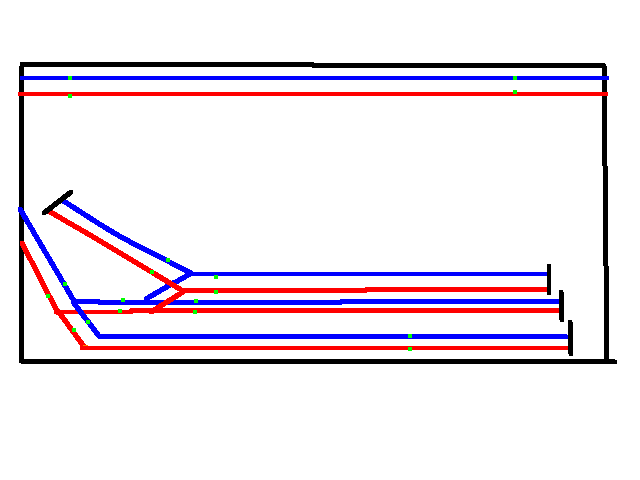

En este esquema, con puntitos verdes he señalado donde tengo pensado soldar el cable al carril.

proyecto 5.png (11.57 KiB) Visto 534 veces

Es esto correcto?
Me estoy saltando algo?
Un saludo y gracias de antemano compañeros, por desgracia esta es la parte que menos me conozco de nuestra afición

Cesar, esta super correcto como has puesto el ultimo dibujo.

Un saludo, Angel

OrBahn escribió:

Cesar, esta super correcto como has puesto el ultimo dibujo.

Un saludo, Angel

Muchas gracias, mañana saldré a comprar el material necesario para ponerme manos a la obra!

Jeje, ya quisiera estar yo tan pelao como tu en electricidad y tener tus manitas para tocar los modelos.

Adelante que lo tienes chupao.

Saludos.
