Problemas con pulsador para invertir polaridad de un servo

Hola. Tengo un problemilla con este pulsador...




Necesito saber si alguien tiene un esquema de conexión para usarlo para invertir la polaridad de un servo analógico. Tengo el esquema con un interruptor de palanca de 6 pines, pero no soy capaz de hacero con este pulsador. Es más no se si es posible hacer lo que quiero. No domino mucho la electrónica.

Gracias por vuestro tiempo.

Hola

Un servo ha de ser controlado desde un decodificador de accesorios adecuado, no es posible hacerlo mediante un conmutador.

Saludos

Hola a todos,
Me temo que necesitaras algo más que un pulsador.
Un servo necesita algo externo que genere un tren de pulsos para que la parte electrónica interior del servo obedezca, esto se consigue mediante un integrado.

La forma más fácil de hacerlo en analógico es mediante un integrado 555 y unos pocos de componentes más.
Aquí tienes un sencillo esquema de cómo hacerlo:
http://pablin.com.ar/electron/circuito/ ... /index.htm

Mira el segundo montaje que aparece de FRED hecho con un 555:
http://www.aeromodelismovirtual.com/sho ... php?t=4429

Hay muchisimos montajes mas pero son todos prácticamente lo mismo o variantes:
https://www.google.es/search?q=probador ... d=0CCAQsAQ

Se pueden controlar con simples pulsadores:
http://www.youtube.com/watch?v=ObWBzCMTJRc

O con un potenciómetro:
http://www.youtube.com/watch?v=Eq3-M7gHyL8

Si lo quieres mover en digital mediante tu central o por un PC necesitas digitalizar el servo mediante un decoder adecuado para ello, hay muchos e incluso te lo puedes construir tu mismo por unos pocos euros.

Si te atascas en algo del montaje sigue preguntando por favor.
Un saludo, Angel

Gracias por vuesta información.

Me imaginaba que no se puede usar como yo pretendia al ser un interruptor para 2 circuitos y querer tratarlo como un conmutador de palanca.

Otro apunte todos mis servos estan trucados para analógico. Mi maqueta no es digital. Lo digital es lo más pero excesivamente caro para mi bolsillo.

Gracias por todo.

Hola,
¿A que te refieres al decir mis servos estan trucados para analógico?
¿En que estan trucados?

Un saludo, Angel

Como muy bien dices un servo se puede utilizar en analógico,sin necesidad de hacer nada en especial, lo único necesario es desmontar la parte electrónica del servo y con eso ya tenemos un motor normal y corriente

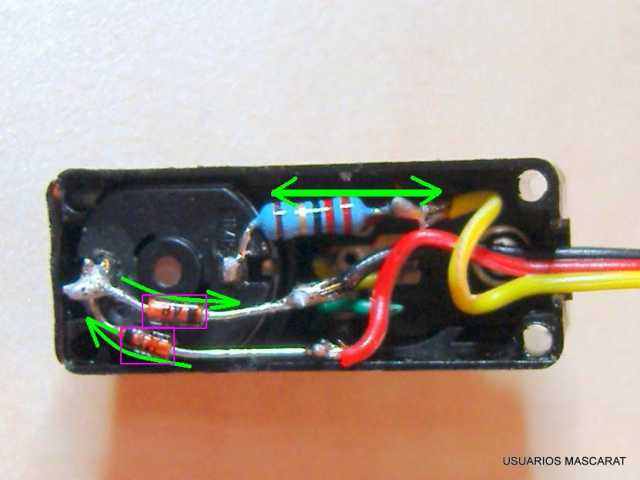

Ahora bien para su funcionamiento tienes que poner dos diodos y una resistencia mas unos pulsadores para el cambio de pasión
El pulsador por el cual as preguntado ,me imagino que es de dos posiciones una con el pulsador pulsado en el cual se queda enclavado y la otra al pulsar se queda levantado, no se si estoy acertado en su funcionamiento ,ya que no lo conozco

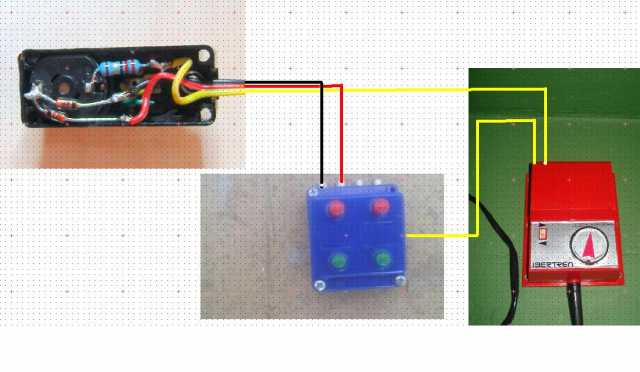

Si es como un interruptor 3 posiciones no estable lo que tienes que hacer es unir los dos extremos opuesto, pero en cruz y alimentarlo en el centro. Te paso unos esquemas tanto como hacer un servo ,como si fuera un motor como una conexión simple con un pupitre de desvíos
