Desvíos y motores Roco

Hola a todos nuevamente. Estoy retomando la realización de un maqueta que tenía parada hace tiempo y me encuentro algunos problemas.
Hoy tocan los desvíos. Tengo varios desvíos de la marca roco , unos nuevos y otros de segunda mano, voy a montar los motores de los mismos.
Me asaltan varias dudas que a vosotros os parecerán muy básicas. He buscado por el foro y no lo he encontrado (seguramente estará). Si es así indicarme donde, gracias.

Estoy ensamblando varios desvíos y encuentro que unos tienen aparte del motor, una pequeña placa impresa con un conmutador creo; otros no lo traen(la mayoría).
¿que es?..
¿que función tiene?..
¿es necesario para que funcione bien el desvío?

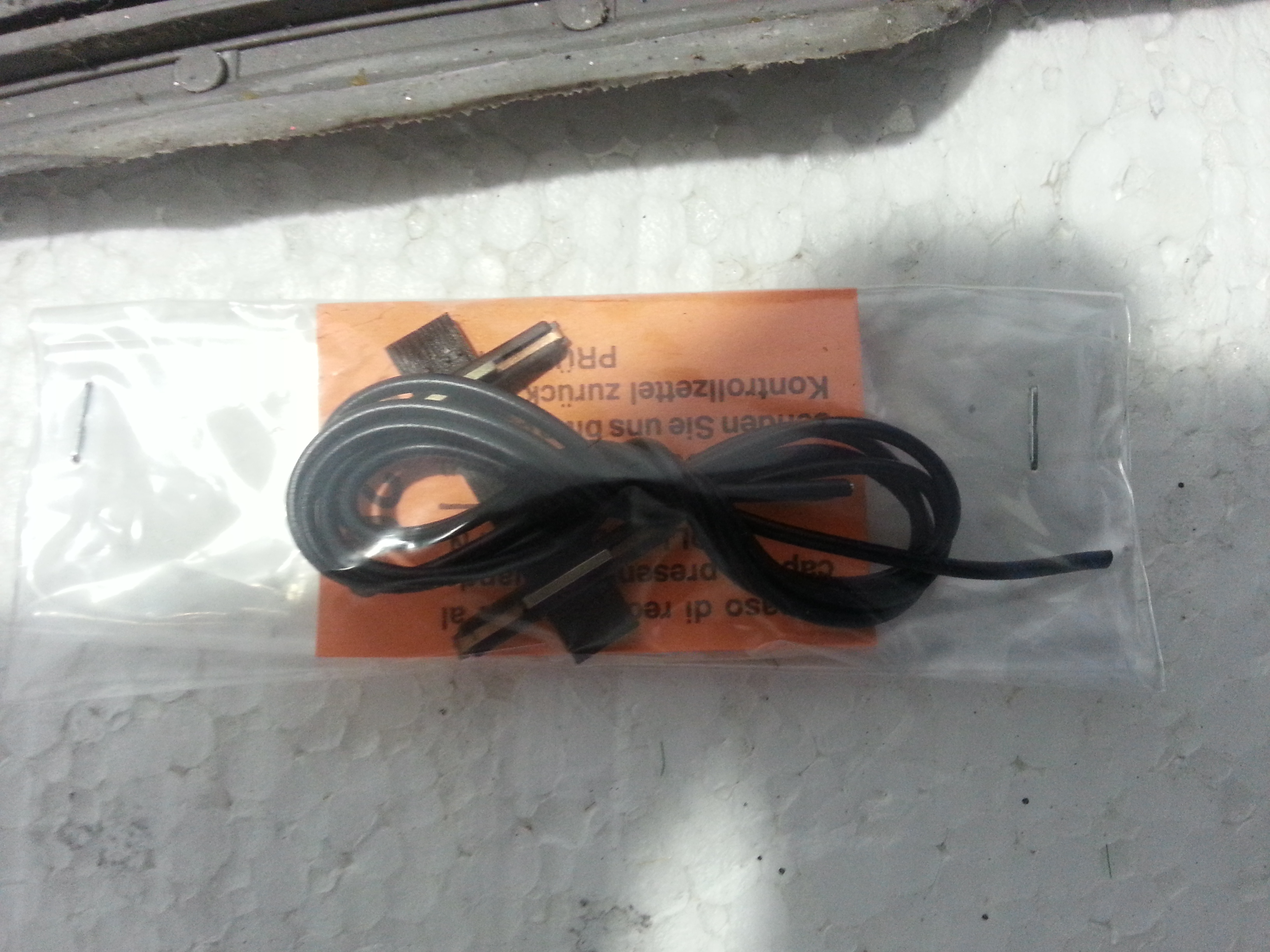

A parte quería preguntar para que se necesita la pieza que me ha aparecido en los desvíos con el número 00205 y un cable negro.
¿es necesaria?
¿el cablecito negro para que es?...
Con esto comprobareis que estoy muy verde pero veo que por este foro se resuelven las dudas muy bien y hay mucha qente dispuesta a ayudar a otros que estamos empezando.

Gracias de antemano y perdonar calidad de fotos.

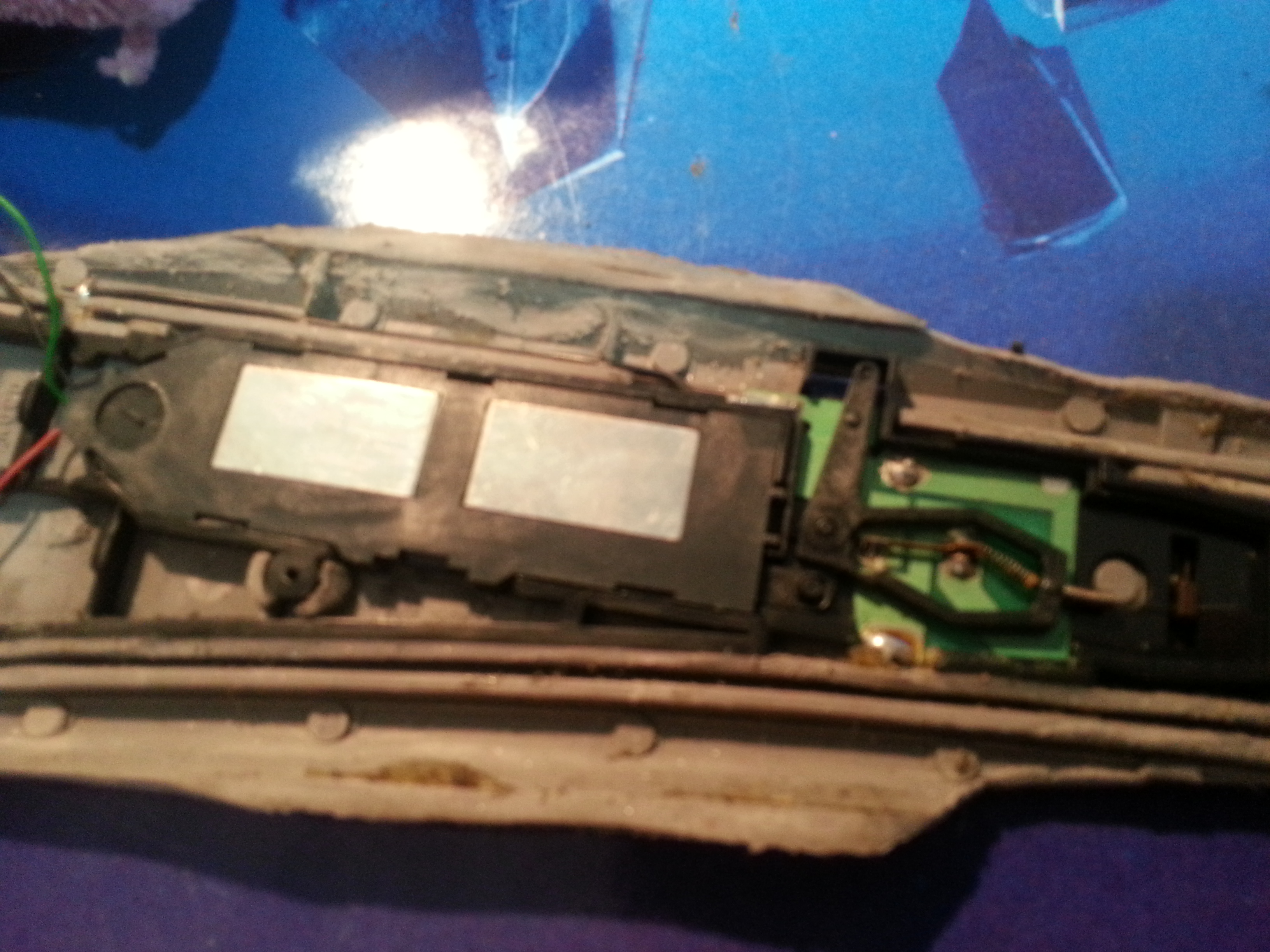

Hola, ese conmutador que aparece a la derecha de la foto es el que autodesconecta la bobina cuando la aguja ya ha cambiado. Tu le das el pulso de corriente para accionar el desvio y cuando este mecanicamente ya ha cambiado desconecta la bobina (abre el circuito) evitando que le sigas dando tension y asi no se queme.
Es necesario para que funcione el desvio o mejor dicho, bastante aconsejable que este para que no te lo cargues a la primera de cambio.
El otro accesorio no se lo que es pero aparentemente no tiene nada que ver con el desvio ¿podria ser algun tipo de toma de corriente para las vias?

Saludos

Gracias por tu respuesta. Como ves , estoy un poco verde. Me lo has aclarado muy bien.
He decidido colocar los motores con el encoder de lenz y gobernarlos digitalmente.
Un saludo.

Hola.

El accesorio es un adaptador de longitud para según pongas la aguja en relación con otras agujas. Para otros aparatos de vía hay otros de tres longitudes diferentes, creo recordar.

Un saludo.

Hola
Los accesorios que hay en la bolsa son:
- uno para completar en desvíos la longitud de la vía como indica el matao.
- otro es un hilo para alimentar el núcleo de los desvíos si es necesario, como por ejemplo si se paran sistemáticamente en ellos las máquinas pequeñas a baja velocidad.
Saludos.
JOrgeR

Gracias por vuestras respuestas. Ahora lo tengo más claro.
Agradecido.
Un saludo

Hola no se si será lo mismo ,yo tengo el rf.42624 y 42625 y no tengo claro.
Supongo q los dos cables van a las vias sin tener en cunta la posición y el verde donde se pone.
Gracias

Buenos días Lima 5
Desconozco este tema, pero me picó la curiosidad y busqué con San Google.
Parece ser que sólo sirve mientras se realiza la programación.
Creo que la respuesta la tienes en el punto 15 de este Manual encontrado en http://www.plataforma-n.com

http://www.plataforma-n.com/descargas/1 ... kmaus2.pdf

Saludos

GRACIAS D NUEVO probados y funcionando.
Anda q no me queda que haprender,si no fuera por bosotros ya los habría fundidos
