consulta sobre con-dcc-184

Hola .buenas tardes, mi consulta es la siquiente, me a pasado mi hermano des decoder de contacto (con-dcc-184), lo tengo que manejar con multimaus, he programado uno con la opcion desvios en el numero 1, si funcionan bien del 1 al 4 ,el tema es como configurar el otro para que funcionen del 5 al 6, ya que si le pongo al segundo la direccion 5 ,no me funciona con dicha direccion, alquien puede decirme como configurar el segundo,gracias anticipadas.
Un saludo.

Pues aunque no conozco ese modelo, si es como todos, le tienes que dar la dirección 2 y así sus salidas irán de la 5 a la 8.

Si tuvieses un tercero, sería dirección 3, y las salidas irían de la 9 a 12 y así sucesivamente.

no estoy seguro

creo que tendrías que ponerle la dirección 5 y así responderá a las direcciones 5 a 8

Un saludo.

Muchas gracias ,ya esta solucionado, a uno le he puesto direccion 50 y funciona con 49,50,51,52 y al otro 61 y funciona con 60,61,62,63, no se porque empieza por uno menos que la direccion, pero funciona.
Un saludo.

Hola,

Tengo una duda sobre este decoder.


En cada salida, la tensión la coge de dentro del propio deco, o es la que viene de la fuente (v de la fuente al motor, del motor a 1 0 2 de la salida del deco y por el común cierra el circuito con f.a.) y no tiene nada que ver con la que tiene el deco por dentro, que solo sería para activar el rele.

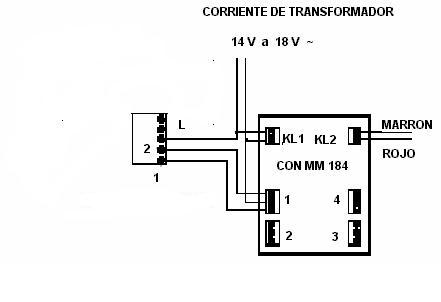

esquema con-dcc-184

esquema original.jpg (12.3 KiB) Visto 744 veces

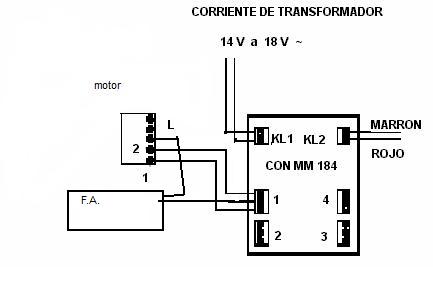

Si es de la segunda forma, se podría poner cualquier tipo de fuente para alimentar aparte el relé y el motor?

Me explico:
Podría poner una F.A. cualquiera (5, 12, 24 V) alterna o continua, en función de lo que necesite

con F.A, separada para motor
