Desvíos Lgb pupitre antiguo.

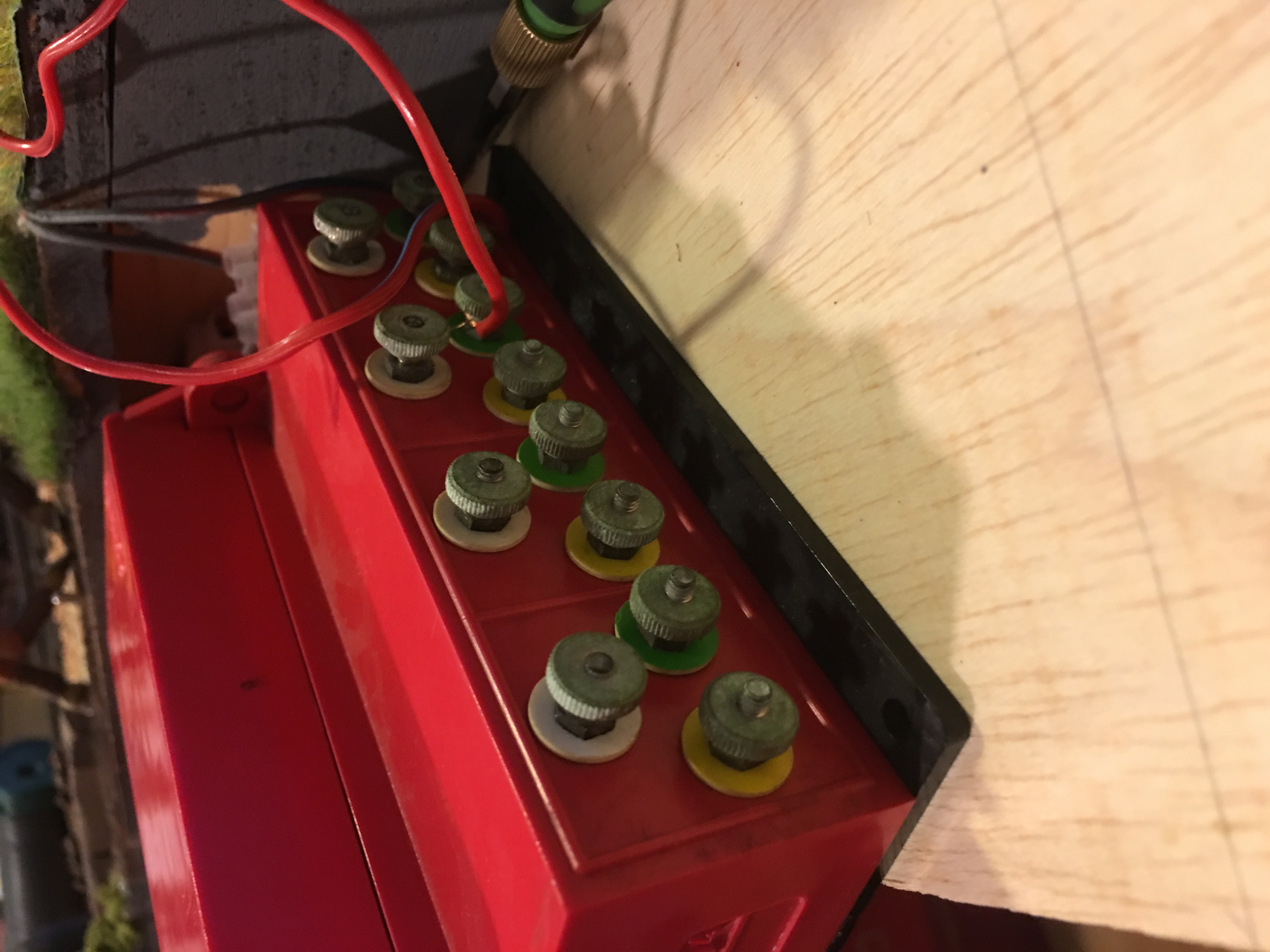

Hola alguien sabe cómo hacer las conexiones en este pupitre?xq conectándolas como en el pupitre nuevo el desvío hace un ruido horrible y no se cambia la aguja.

Creo que solo se usan las salida Blanca y Amarilla. La blanca a la entrada blanca del motor y la Amarilla a la entrada roja del Motor.
Asegurate que los diodos internos del pupitre están bién y que la salida es de corriente rectificada. Si los diodos están mal, entonces la salida no está rectificada y el motor hace ruido al recibir corriente alterna.

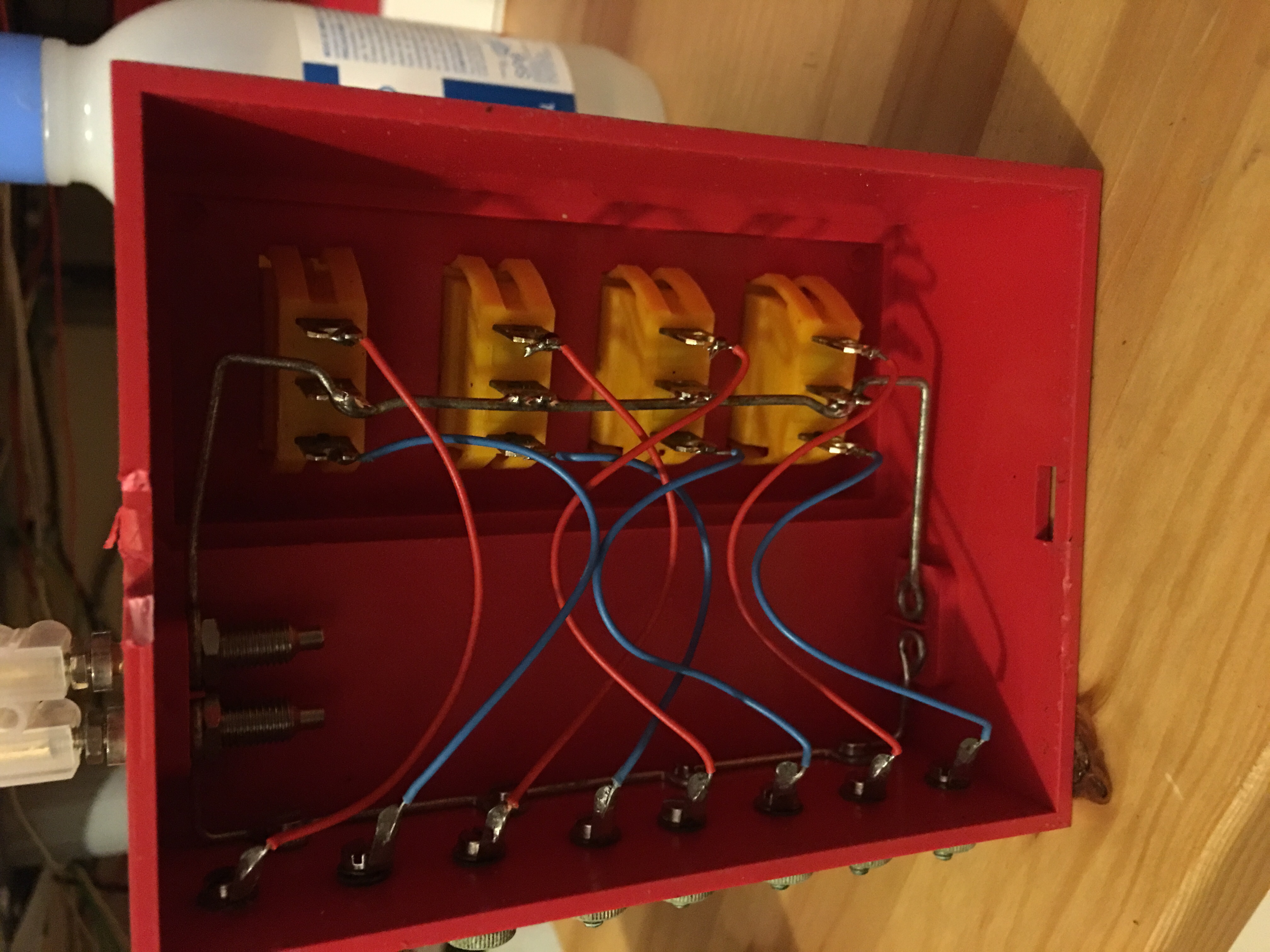

Pues así están por dentro, imagino que los diodos serán los propios interruptores

Tal como está cableado, este pupitre no sirve para los actuales motores de corriente continua. No veo donde tiene los diodos rectificadores.
Lo motores de LGB funcionan con corriente continua y cambian de posición al cambiar la polaridad de los polos, por eso solo tienen dos entradas. Yo no veo como se hace el cambio de polaridad en ese pupitre.

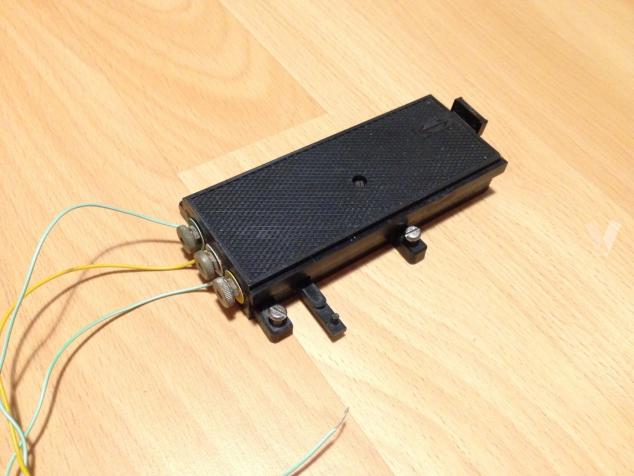

Antiguamente los motores para desvíos de LGB funcionaban con corriente alterna y tenían tres entradas, este pupitre es para este tipo de motores.

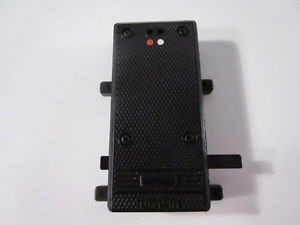

Actualmente los motores funcionan con corriente continua y el cambio de posición se hace por inversión de la polaridad, por eso tienen dos entradas.
