Tren Lanzadera por medio del ABC

Hola todos.
Hoy he intentado hacer un Tren Lanzadera con el sistema ABC de Lenz.
Ha sido un fracaso!!!
Hasta ahora habíamos asumido que los cortes de la vía para el tema de las detecciones siempre sería la K.
Y así he preparado los cortes de la vía para poner la batería de diodos para hacer la señal asimétrica.
Preparo la locomotora con sus CV correctas y no funciona. O funciona parcialmente.
Leo y releo las instrucciones del ABC y... Nada.
Con la CV 27 (ESU) a valor 1 paraba y reiniciaba el tren en uno de los cortes y no en el otro. Con valor 2, al revés. Con valor 3 no iba nada.
Releo las instrucciones y.... ¡Zas!!! La pista: "Recuerda la derecha".
Los cortes hay que hacerlos en el carril derecho según el sentido de la marcha del tren!!!! Es decir, que un corte hay que hacerlo en la K y el otro en la J!!!!!!!!

hola,

Alfred, las CV en el ESU eran:

CV27: selección del lado del carril donde esta el ABC (derecho, izquierdo): 1, 2 o 3
CV149: Tiempo de parada antes de invertir marcha (en segundos)

Con los cortes en la 'K' y valor 1 o 2 en CV27 sólo para e invierte marcha en uno de los extremos, en el otro se pasa, no hace caso.

La lógica te dice que poniendo la CV27 a 3 dará igual si el ABC está el la 'J' o en la 'K' y parará en ambos extremos, pues NO!!! Invierte las luces pero no avanza.

La lógica alemana es que cuando vas adelante el carril derecho es 'J' y cuando vas atrás es carril derecho es 'K' y ahí es dónde tienes que colocar el ABC.

Si pones CV=3 cuando llega a un extremo ve el ABC en 'J' para e invierte la marcha, pero como ve el ABC en 'K' para e invierte la marcha. Resultado: no se mueve.

Para que funcione hay que poner CV27 a 1 o 2 y poner el ABC, en un extremo en la 'J' y en el otro en la 'K'.

saludos,

Paco

Sí, sí. Esto es lo que nos quedó claro.

He abierto el hilo para recordar y por si alguien más tenga problemas que sepa por donde se soluciona.

Repetido!

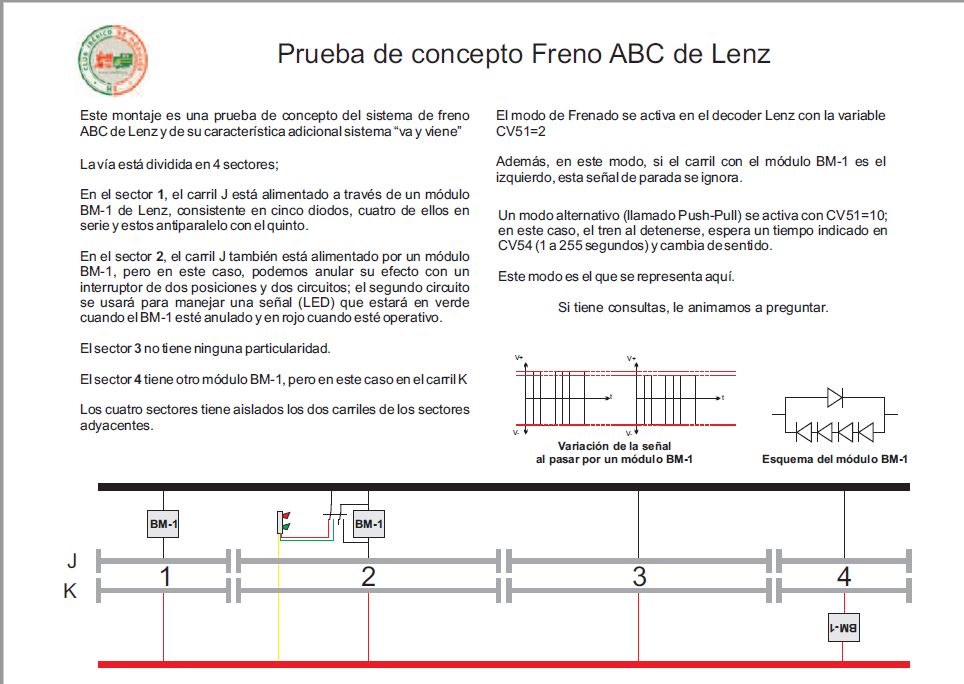

Aquí tengo un diagrama que llevé al último encuentro en Santarem con un tranvía que iba y venía

Un saludo
