ILUMINIACION LED

Buenas tardes a todos, quiero iluminar varios coches de viajeros con tiras led. He estado haciendo pruebas y me surge un problema.
Según tengo entendido, al menos eso es lo que me dijeron cuando fui a comprar el material que tengo que soldar un puente rectificador en un extremo y un condensador en la otra.
Pero hago esto y me da cortocircuito todo el rato.
en un extremo sueldo el positivo del puente rectificador con el positivo de la tira led.
En el otro sueldo el positivo de la tira con el positivo del condesador.
Creo que es asi como se debe hacer, pero ahora ya no tengo ni idea, porque de tantas veces que lo estoy haciendo y no funciona pues ya no estoy seguro de nada.
Si alguien me puede echar una mano, que seguro el único iluminado que hay aquí soy yo, porque no debe de ser tan dificil, jajaja.
lo dicho y muchas gracias por leerme.
Saludos a todos.

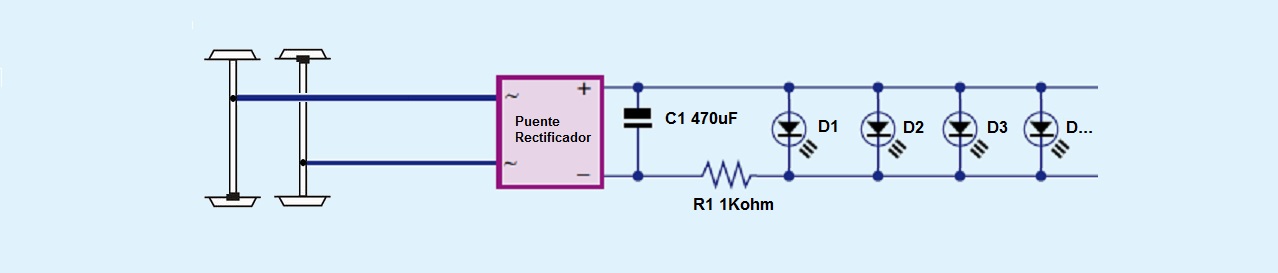

El esquema es este:

hola, muchas gracias por el esquema.
Una duda que tengo, el puente rectificador tiene un positivo y un negativo en un lado. Si se coloca del otro lado aunque coincida la parte del positivo con el positivo, esta mal puesto?????.
Puede que hay este el error que hago para que haga cortocircuito.
Saludos.

El positivo en el positivo, el negativo en el negativo y las otras dos patas es para la corriente alterna (para las vías). No puedes intercambiar las conexiones.

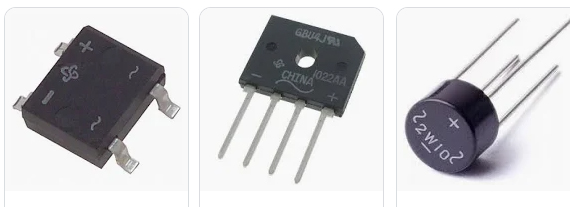

Lo que no se si te refieres a que en tu rectificador, las patas no están en la misma disposición... Los hay con las 4 patas en línea (por ejemplo + ~ ~ -), o bien que hacen una cruz. Da lo mismo el orden de las patas, pero debes respetar la polaridad y conectar cada componente como te ha puesto Fantito en el esquema.

Sin título-2.jpg (62.41 KiB) Visto 2732 veces

Saludos

mi rectificador es como el cuadrado que hay en la foto en la izquierda
Y lo habia soldado en vez del lado donde esta el + y el -, por el otro lado pero en el sentido de + con + y - con --
Pero igual hay que soldarlo solo del lado donde estan los simbolos

esa es mi duda

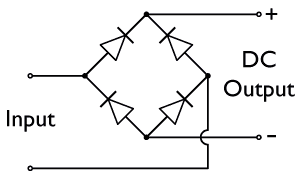

A ver si te ayuda esto

Las entradas (input) del dibujo pone "+" y "-" y van alternando, estas son las patas marcadas con "~" en el puente y van a las ruedas del vagón o coche. Verás que aunque a la entrada hay veces que entra un positivo y otras un negativo (dependiendo del sentido de marcha del tren), la salida siempre va a ser el positivo por el positivo y el negativo por el negativo. Si la entrada es de corriente alterna, la parte alta de la onda lo trata como positivo y por lo tanto lo saca por el positivo (aplanando la onda un poco, pero eso es otro tema) y lo que haya por debajo del 0, lo trata como 0 y lo saca por el negativo.


Saludos

El símbolo "~" quiere decir "Alterna". Que es por donde entra la corriente independientemente de la polaridad.
Por eso se llama "Puente Rectificador" porque rectifica la polaridad alternada de entrada a una polaridad fija de salida.

Enviat des del meu 2201117TY usant Tapatalk

gracias a todos
saludos
