Identificación de decoder, ayuda.

Buenos días compañeros.

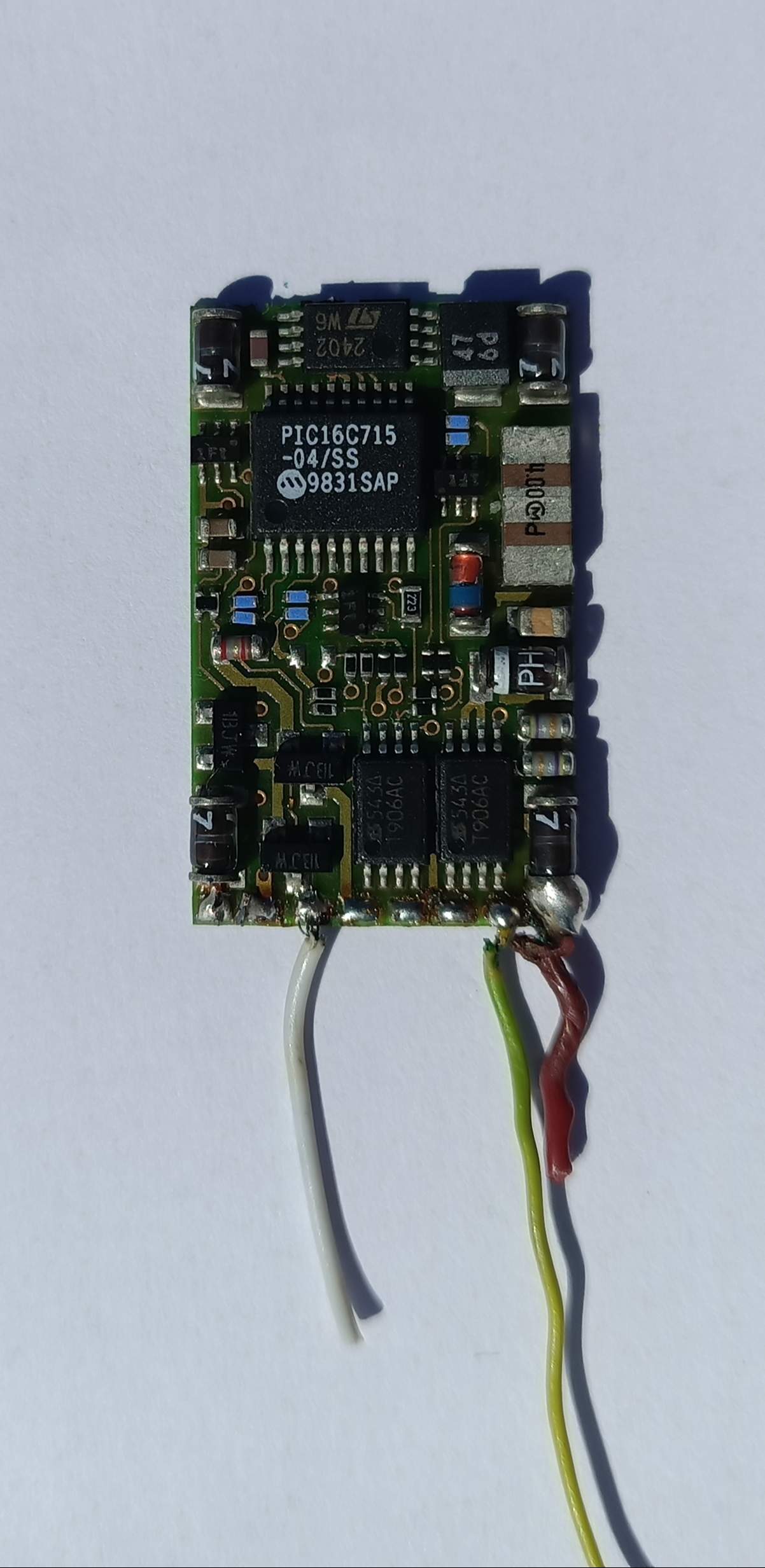

Compré un tractor Ibertren que traía este decoder instalado. Al abrirla para hacerle el mantenimiento, se me soltaron 2 cables, uno naranja y otro negro.
Como no tengo ningún conocimiento de este tema, os pido ayuda para identificar el decoder y poder resolver el cableado.
Un saludo.

4STROKES escribió:

Buenos días compañeros.
Compré un tractor Ibertren que traía este decoder instalado. Al abrirla para hacerle el mantenimiento, se me soltaron 2 cables, uno naranja y otro negro.
Como no tengo ningún conocimiento de este tema, os pido ayuda para identificar el decoder y poder resolver el cableado.
Un saludo.

¿Es el tractor de Ibertren malucho de un kit de iniciación?

¿Podría ser el Arnold 81200?. Los veo cuasi-iguales


Edito para agregar:

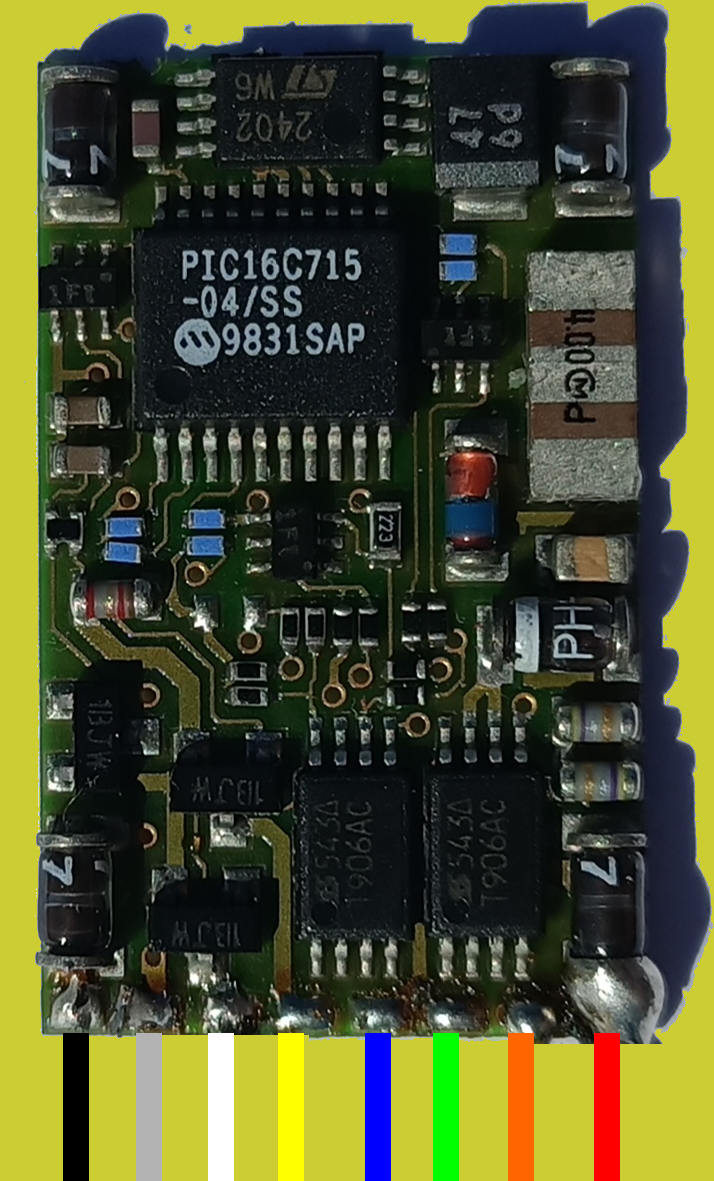

Encontré una página con recopilación de decoders (la pongo a continuación) pero el único parecido es el mismo que te puse, aunque en la imagen que aparece en esta página los cables no van todos en las mismas posiciones. Habría que buscar el pdf de este decoder para ver donde se conecta cada cable, pero no he conseguido encontrarlo.

https://www.despx.it/e_datab.html

Saludos

Orex1883, no, no es el de iniciación, es el antiguo con motor Scalextric, el dueño anterior le puso un deco. Gracias.

Astur1968, pues parece el mismo, por lo menos los componentes. Muchas gracias, intentaré buscar sus instrucciones.
Un saludo.

Hastur1968 escribió:

¿Podría ser el Arnold 81200?. Los veo cuasi-iguales


Edito para agregar:

Encontré una página con recopilación de decoders (la pongo a continuación) pero el único parecido es el mismo que te puse, aunque en la imagen que aparece en esta página los cables no van todos en las mismas posiciones. Habría que buscar el pdf de este decoder para ver donde se conecta cada cable, pero no he conseguido encontrarlo.

https://www.despx.it/e_datab.html

Saludos

Es el mismo decodificador, lo que pasa es que viendo la mala calidad de las soldaduras, el que lo puso, utilizo los cables y los colores que le paso por el arco del triunfo.

Ya, por eso comentaba lo de buscar el pdf del decoder, para ver dónde se debe conectar cada cable independientemente de los colores.

Y buscando buscando, encontré que en este mismo foro está la información necesaria, colgada por feverico allá por el 2011. No entiendo porqué antes no me salía esta entrada:

https://forotrenes.com/foro/viewtopic.php?f=7&t=22420


Prefiero enlazar al post donde se encuentra la información que copiarla aquí.

Saludos.

Hastur1968 escribió:

Ya, por eso comentaba lo de buscar el pdf del decoder, para ver dónde se debe conectar cada cable independientemente de los colores.

Y buscando buscando, encontré que en este mismo foro está la información necesaria, colgada por feverico allá por el 2011. No entiendo porqué antes no me salía esta entrada:

https://forotrenes.com/foro/viewtopic.php?f=7&t=22420


Prefiero enlazar al post donde se encuentra la información que copiarla aquí.

Saludos.

A ver, creo que con la foro que te ha puesto el compañero, para conectar cables, es más que suficiente. Si sigues la foto, solo tienes que saber que los colores están normalizados.

https://www.iguadix.es/sites/default/fi ... m652_e.pdf

Lo que hay que ser es un poco ""fino"", soldando y no utilizar maromas de barco.......

Astur y Catenarias, coincido y estoy seguro que lo cablearon de mala manera. Lo voy a hacer bien siguiendo los colores normalizados, muchas gracias por vuestra ayuda.

4STROKES escribió:

Astur y Catenarias, coincido y estoy seguro que lo cablearon de mala manera. Lo voy a hacer bien siguiendo los colores normalizados, muchas gracias por vuestra ayuda.

En el antiguo tractor de Ibertren, hay poco que mapear, y hasta la variable 29 creo recordar, que Arnold, lo tenia normalizado. Lo único que puede ocurrir, es que solo funcione a 14 pasos de velocidad. Y si es así, al ponerlo a distintos pasos, la luz te hará cosas raras.

Me corrijo a mi mismo, va a 28 pasos, Aquí el pdf en Italiano:

arnold81200.pdf

(1.1 MiB) 57 veces

Mejor en italiano Catenarias, sois unos cracks, agradecido te quedo.
Saludos.
