Loksound 5 en ROCO 43583.2 RENFE serie 340-010

¿Algún amable compañero de foro ha instalado un decoder de sonido en la locomotora diésel ROCO 43583.2 RENFE serie 340-010?. Actualmente la tengo digitalizada con un Lokpilot v5 ya que viene preparada con zócalo NEM652 de 8 pines pero no encuentro el sitio destinado para el altavoz y en las instrucciones tampoco lo indican. En su día estaba el modelo con sonido pero a precio prohibitivo y debe tener una ubicación para el altavoz.

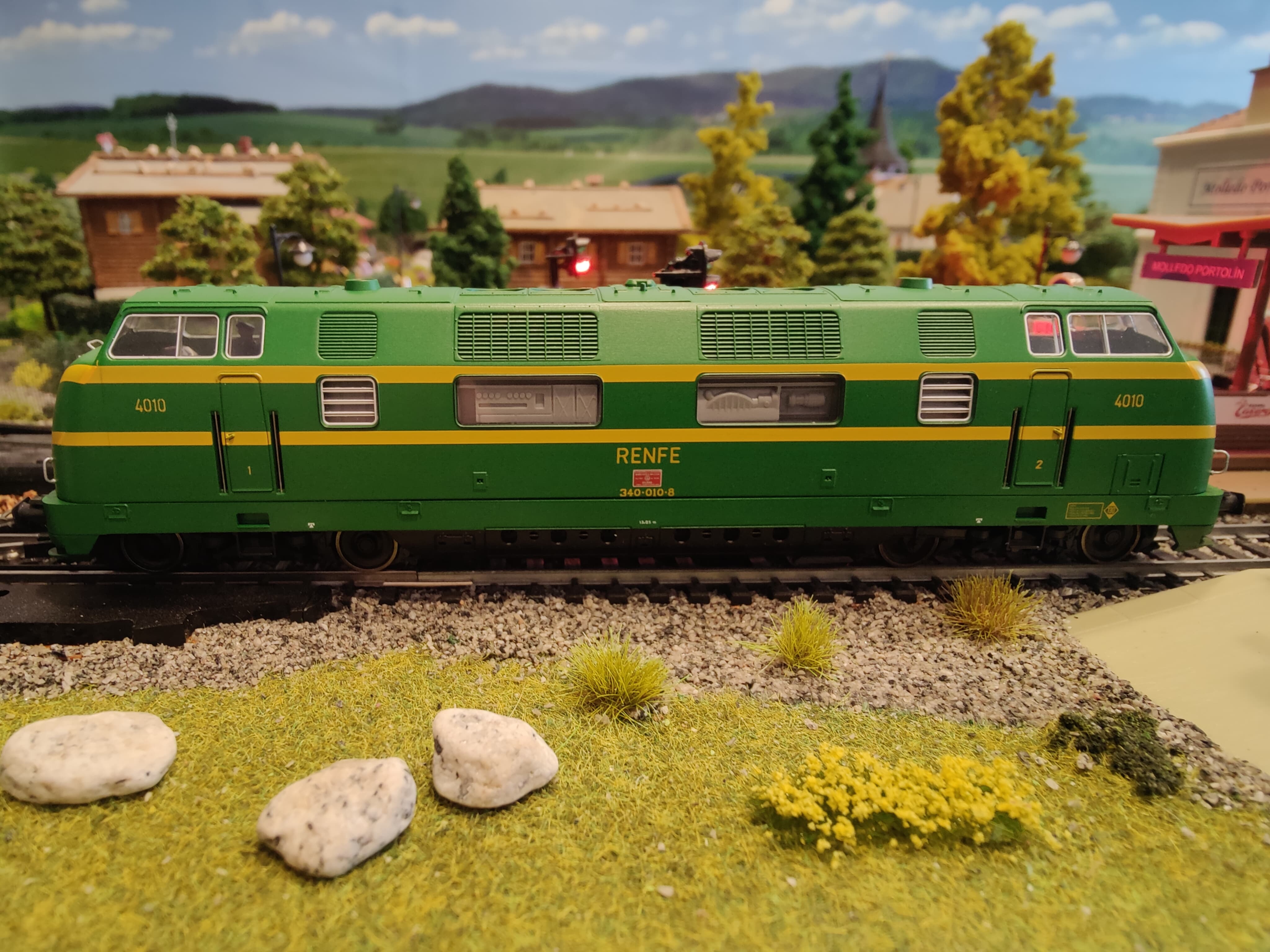

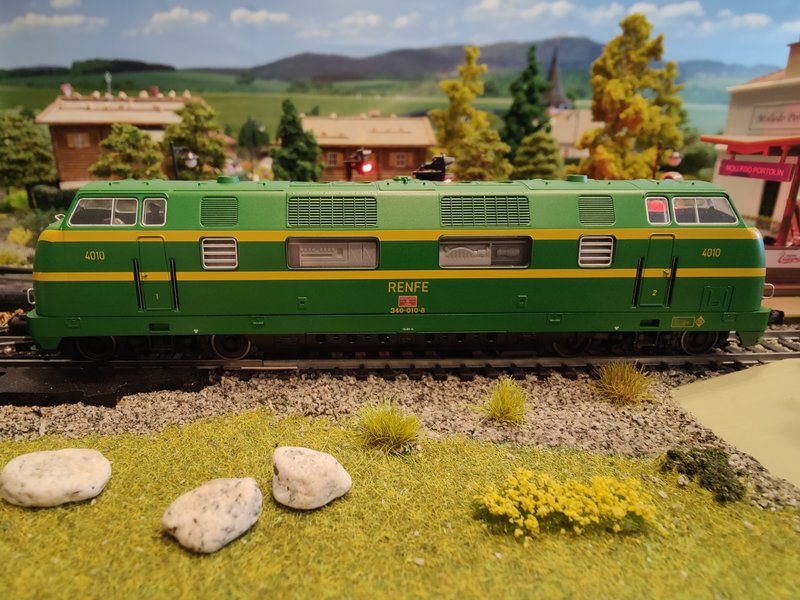

Esta es una foto de la locomotora diésel ROCO 43583.2 RENFE serie 340-010

Buena tarde,

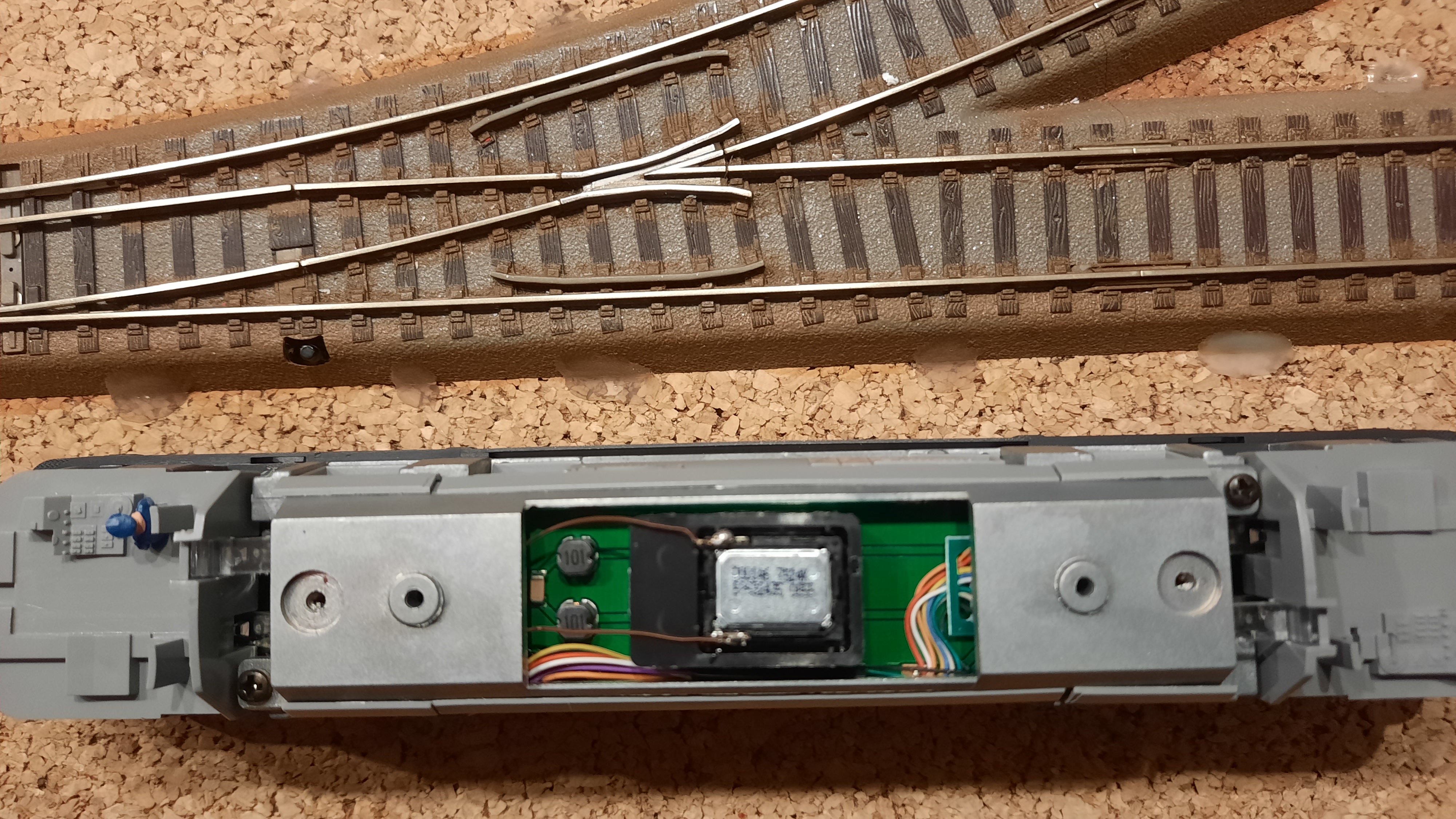

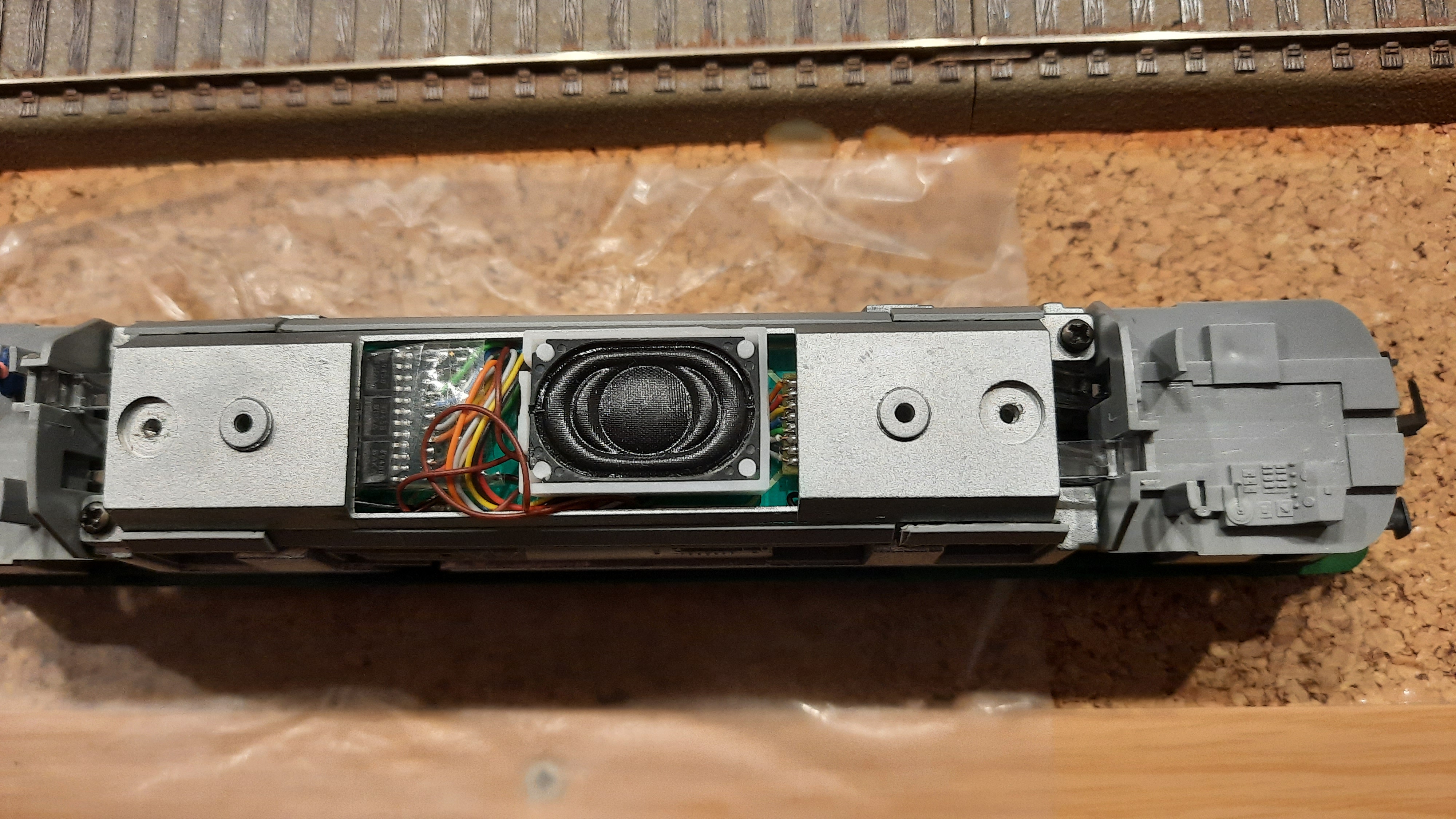

Ahí lo tienes, uno con D&H y otro con ESU Loksound 5.

Un saludo

ángel

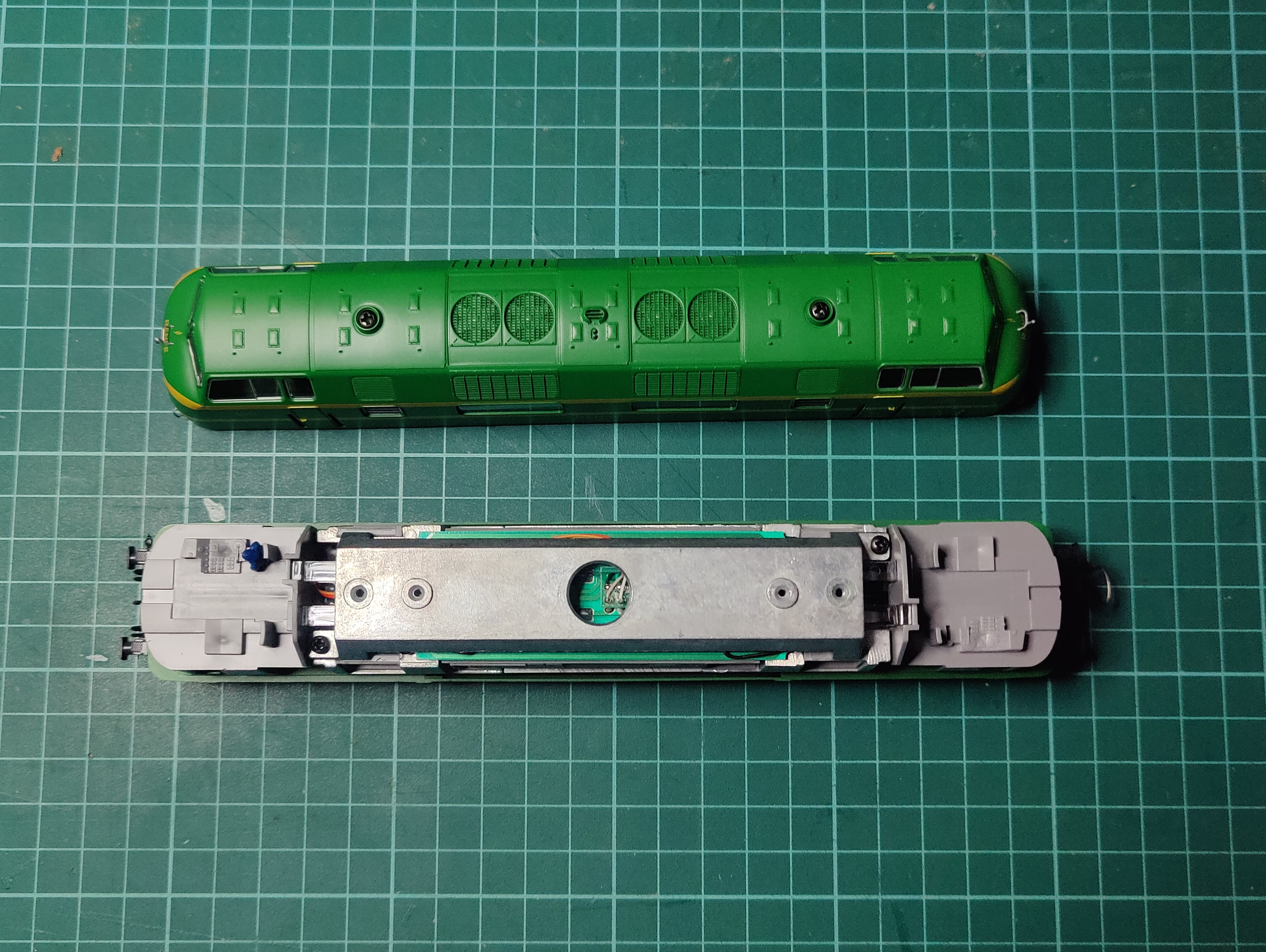

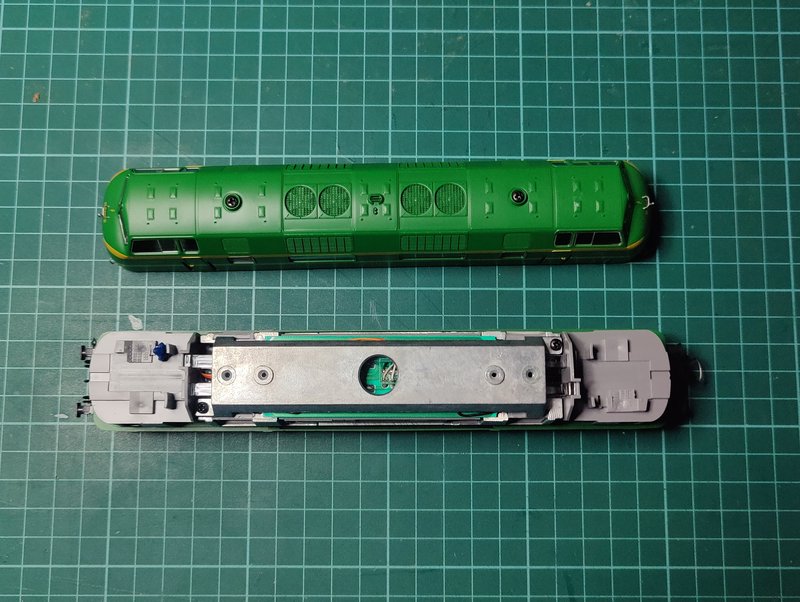

Muchas gracias Ángel, pero disponemos de distinto modelo. Como podrás observar en mi fotografía en la mía no hay tanto espacio en el bloque superior metálico. La mía es escala H0 modelo 43583.2 y lleva las barras difusoras de las bombillas ampolla de los testeros.

Un saludo
Víctor

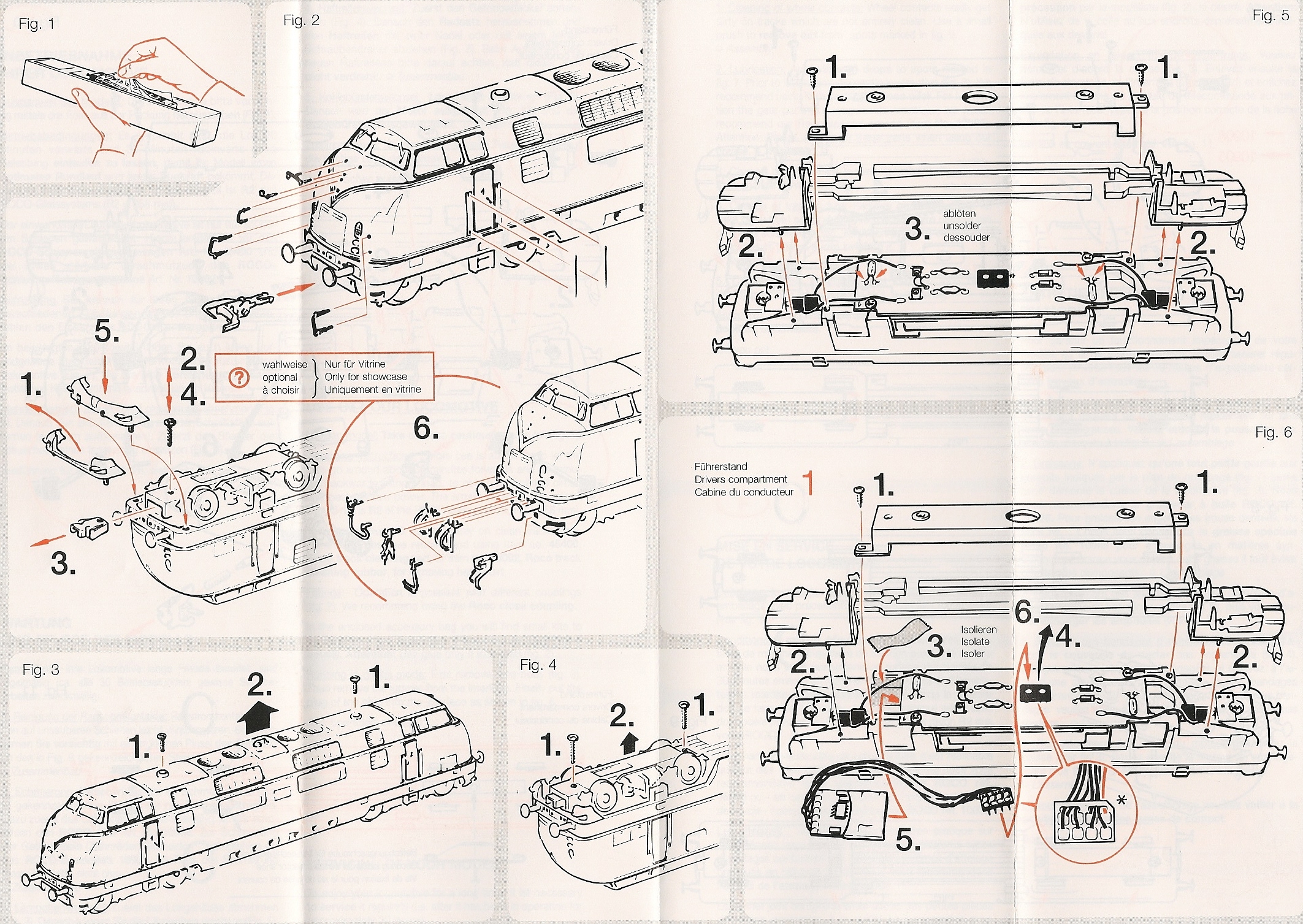

Este es el manual de despiece de la ROCO 43583.2 RENFE serie 340-010. Se puede ver la ubicación del decoder en un habitáculo entre el bloque y la PCB pero no indica el del altavoz y yo desde luego no se lo encuentro.

Si alguien tiene el modelo con sonido y tiene su manual de despiece seguro que viene la ubicación del altavoz y se lo agradecería mucho que lo subiese ya que en ROCO ya no lo tienen o por lo menos yo no lo he podido encontrar, al ser un modelo antiguo.

Gracias y saludos

Hay que recortar la pieza metálica superior. Las que llevan altavoz de origen ya tienen la pieza metálica superior recortada.
Toca hacer un poco de bricolage.

Enviat des del meu 2201117TY usant Tapatalk

Fantito escribió:

Hay que recortar la pieza metálica superior. Las que llevan altavoz de origen ya tienen la pieza metálica superior recortada.
Toca hacer un poco de bricolage.

Enviat des del meu 2201117TY usant Tapatalk

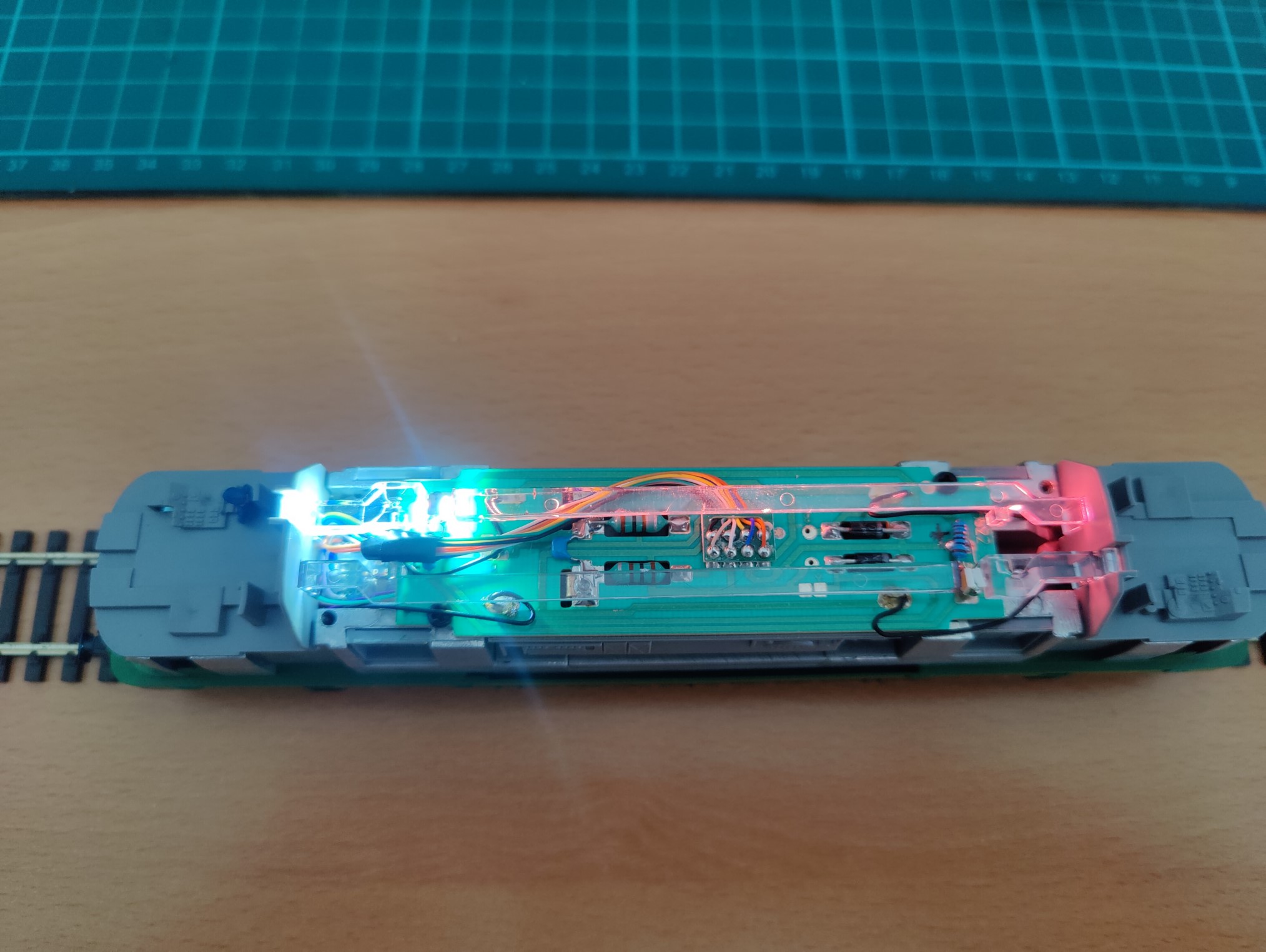

Muchas gracias por tu ayuda Fantito. Seguiré tu recomendación, aunque según lo que he podido comprobar casi no hay espacio por las barras difusoras de las bombillas ampolla de los testeros que están debajo la la pieza metálica superior. Lo puedes ver en la fotografía que he subido sin la pieza metálica superior.

Saludos

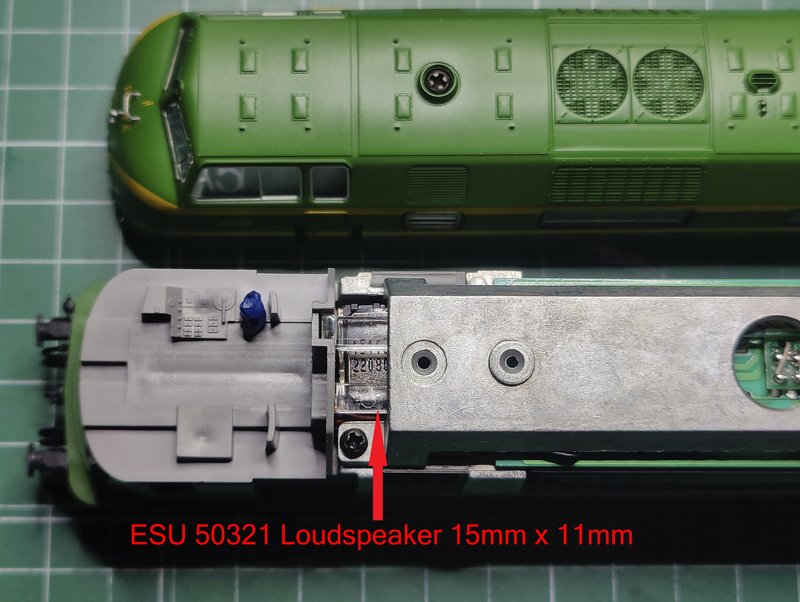

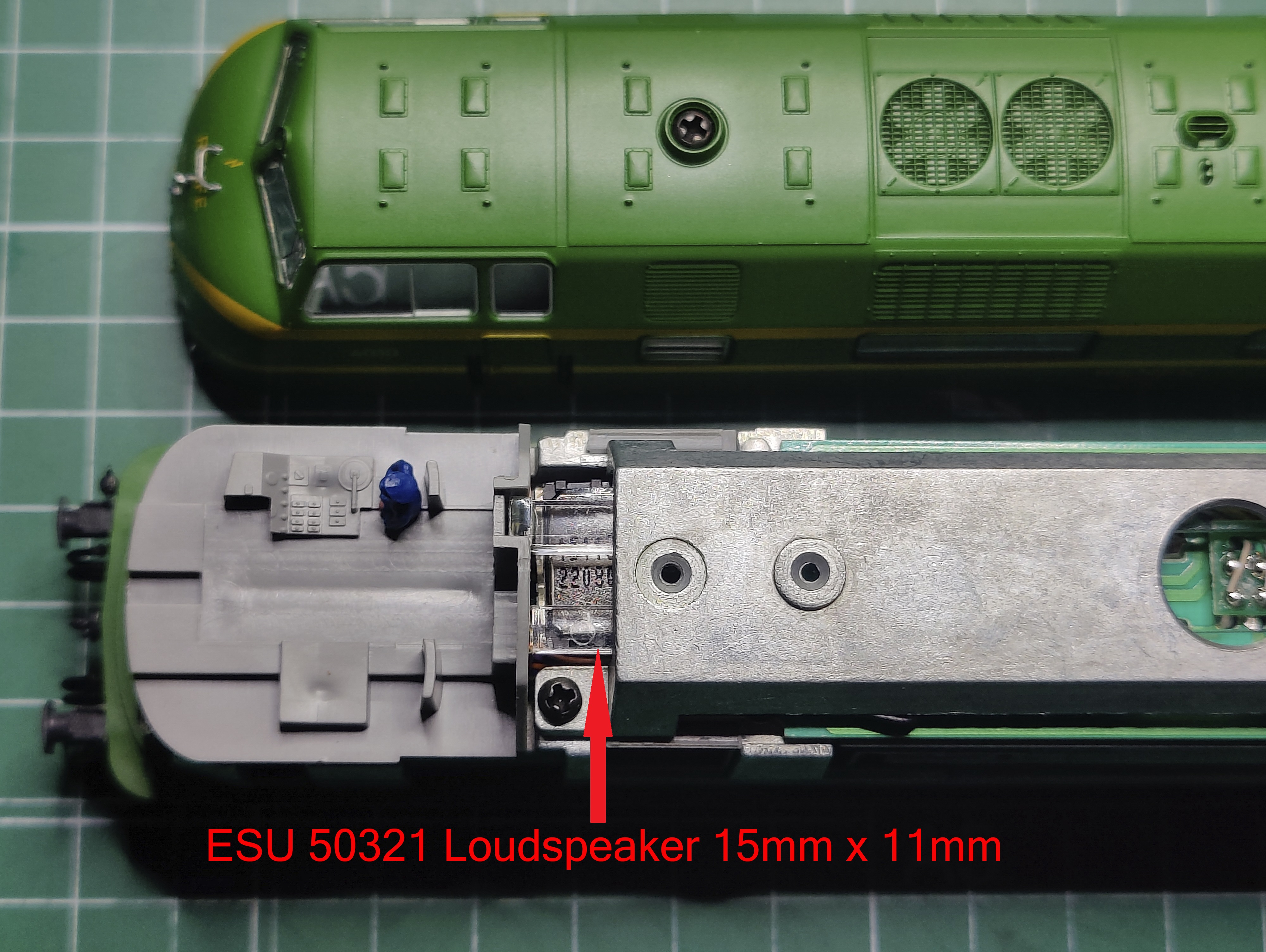

Al final he encontrado una solución a la ubicación del altavoz utilizando un micro altavoz ESU 50321 de 15mm x 11mm alojado entre el decoder y las barras difusoras de las bombillas ampolla de los testeros. El hueco para el decoder en el bloque metálico inferior permite un altavoz de este tipo. ROCO también tiene uno igual con la referencia ROCO 129524. Os muestro una foto de como ha quedado sin realizar bricolaje.

Gracias a todos por vuestra ayuda.
Saludos
