Ejes DCC con transistores

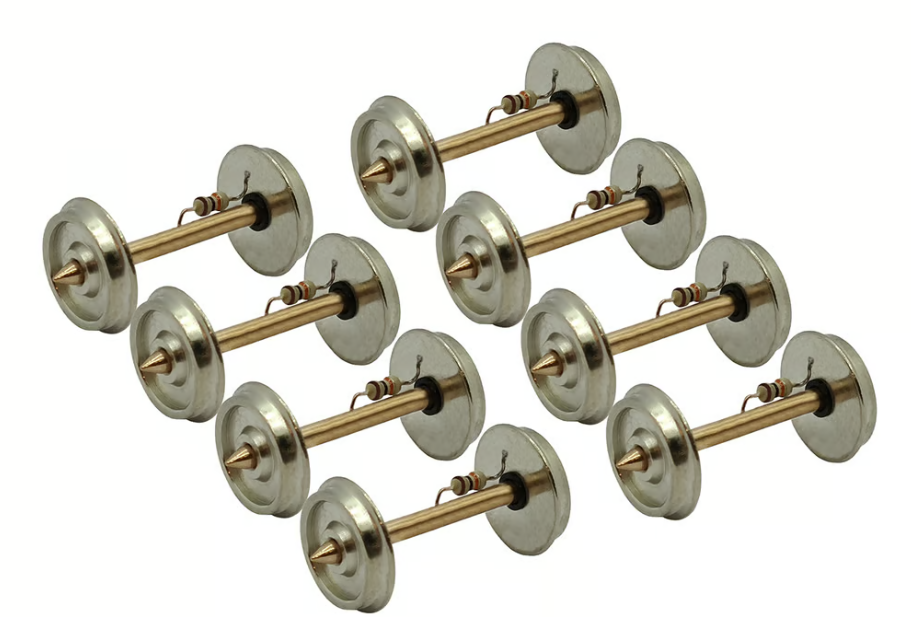

Buscando ejes, me he encontrado con esto. Ejes aislados para DCC con transistores para una deteccion del tren fiable.

Es la primera vez que lo veo, alguien sabe para que sirve o cual es el beneficio?


Gracias de antemano

Hola, eso no son transistores, sino pequeñas resistencias de 1Kohm. La idea es que generen un pequeño consumo de corriente y puedan ser detectados por retrocontactos basados en detección de consumo en circuitos digitales con esos elementos.

Si los vagones/coches tuvieran iluminación, no serían necesarios, porque eso ya produce consumo, pero si no están iluminados, esta es una forma de detectarlos.

Un saludo

Hola:

No me acuerdo de los colores para decir los k de las resistencias de la foto, pero yo de 1K no pondría, es un valor muy bajo. Al menos de 10k pondría.

Un saludo

gon escribió:

Hola:

No me acuerdo de los colores para decir los k de las resistencias de la foto, pero yo de 1K no pondría, es un valor muy bajo. Al menos de 10k pondría.

Un saludo

Marrón: 1
Negro: 0
Rojo: x100

Total: 1000=1K

realmente si se pone iluminación con leds es más o menos lo que supone, puede que incluso menos de 1K, porque a veces a los leds se les pone 680ohms o así.

Lo que a lo mejor no hay es que poner en TODOS los ejes de un tren (por el posible consumo total que supondría), sino sólo en el último para, una vez que la locomotora ha salido del detector, siempre quede el último vagón/coche para indicar dónde y cuándo acaba el tren.

Un saludo

Hola:

me sigue pareciendo un valor muy bajo. Son miliamprerios que la central consume, y como bien dices, a más resistencias más consumos.

Lo mejor es probar con resistencias, o un potenciómetro, en la vía y ver a partir de que valor el hardware detecta consumo.

un saludo

[bakertalgo]

Se utilizan como metodo de detección de final de tren, no como resistencia de protección de ningún led, y menos estando colocados en paralelo con el J-K.
Varias marcas los venden, yo recuerdo los de roco.

De todas formas lo pone en la caja "reliable for train detection", (valido para detección de trenes)

Saludos.

Hola bakertalgo:

Por experiencia con el Traincontroller y según la configuración que se adopte. Si la composición es muy larga, es aconsejable intercalar resistencias entre la máquina y la cola de la composición.

Un saludo

Suponiendo un voltaje en la via de 14V con una resistencia de 1K es un consumo de 14mA que creo es bastante despreciable. Además el watiaje esde unos 200mW con lo que la resistencia puede ser bastante pequeña. Si pones un valor mayor como 10K tienes 1,4mA que posiblemente sea tan bajo que no se detecte.

Hola:
Cuando se ha hablado en CTMS de este asunto, el valor mínimo son 10k.
Os pongo una parte de un post de Salustiano (Salus) recogido de ese foro:
"Los detectores de Lenz, LBXX y los PpP detectan hasta con 25K, mi experiencia es que al medir si el valor está entre 10K y 20K es bueno"
Él utiliza una pintura resistiva, y en función de la cantidad que pongas circula más o menos electricidad.

Un saludo

En los mios (S88) con menos de 5mA no detectan. Supongo que cada cual tendrá que probar cual es valor mínimo que es capaz de detectar sus modulos.
